Как поменять вилку сцепления рено логан

Ремонт Renault Logan : Замена подшипника и вилки выключения сцепления

При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.

На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:

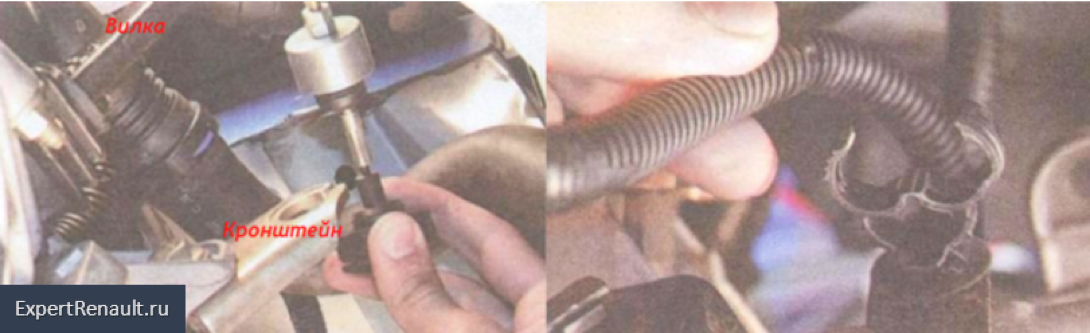

• 86 мм от кронштейна коробки передач до вилки сцепления;
• 60 мм от кронштейна до обжатой части наконечника троса.

Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.

Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.

После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку.

Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку.

Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше.

Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.

Если возникшие сложности не удалось исправить регулировкой сцепления, проблема кроется глубже. Если она связана с износом ведомого диска, выжимного подшипника, всю систему требуется заменить. На «Рено Логан» такой ремонт выполняется на 200 000 километрах пробега. Однако особенности использования могут потребовать выполнение процедуры раньше.

Если в авто стоит гидравлическое сцепление, то проблемы с педалью устраняются путем удаления воздуха из системы. Прокачка сцепления производится по следующей схеме:

• установить ТС на яму или подъемник;
• снять защиту поддона картера;
• отсоединить датчик уровня тормозной жидкости;
• убрать пробку от бачка гидропривода;
• для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
• бачок гидропривода заполняется жидкостью;
• подсоединить приспособление;
• снять заглушку;
• установить штуцер для прокачки;
• нажать на фиксатор, избегая его натяжения;
• вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
• включить насос;
• дождаться, пока в сливаемой жидкости не будет пузырей;
• закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
• зафиксировать трубопровод гидропривода;
• для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
• нажать на фиксатор, не воздействуя на него в сторону натяжения;
• вытянуть трубопровод гидропривода;
• включив насос, наполнить шприц жидкостью, спустив его в систему;
• повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
• при необходимости нужно долить рабочую жидкость в бачок.

Рассмотрев вопрос, как регулировать сцепление на «Логане», подведем итоги: эта процедура требуется в качестве профилактической меры после достижения определенного километража или замены элементов сцепления. Она позволяет устранить ряд неисправностей.

Чтобы выполнить регулировку, требуется небольшой набор инструментов. Работа не предполагает больших познаний. Для нее требуется умение правильно произвести измерение, а также понимание, в какую сторону крутить гайку для достижения нужного показателя. Исправление хода педали на гидравлическом сцеплении заключается в поэтапном удалении воздуха из системы.

Стоит помнить, что не все проблемы со сцеплением решаются регулировкой педали. Если перенастройка не дала эффекта, следует проверить, а по необходимости заменить, другие элементы сцепления.

Чтобы увеличить ресурс сцепления, важно использовать сцепление правильно. Его нужно полностью прожимать, а на первой и второй передачах плавно отпускать. Водителю следует избегать пробуксовки, переключения скоростей без использования сцепления. Таким образом, будет снижаться износ элементов системы.

6290 Просмотров Довольно часто владельцы Рено сталкиваются с проблемой скрипа педали сцепления, а также износом всего механизма. Зачастую, чтобы провести профилактику и ремонт механизма сцепления обладатели автомобилей Рено обращаются в специализированный автосервис, тем самым затрачивают весьма большие суммы денег.

Как устранить скрип сцепления в рено логан/сандеро? — автоделкино

Сцепление — высоконагруженный узел в автомобиле! В результате постоянной работы механизмы изнашиваются и могут издавать посторонние звуки. Если вы услышали скрипы или педаль стала туго выжиматься, то необходимо произвести ревизию механизма сцепления.

Сцепление в автомобилях Рено Логан и Сандеро может издавать посторонние звуки по следующим причинам:

• изношен тросик сцепления
• загрязнен упор вилки сцепления
• изношен выжимной подшипник/диск сцепления/корзина сцепления

Первым делом определите на слух, откуда издается звук. Если звук исходит от педального узла проверьте тросик сцепления на предмет разрывов и износа. Износ тросика — это одна из самых популярных проблем, приводящих к тугому выжиму сцепления или скрипу в районе педалей. Бывает, что сам трос начинает ходить вместе с рубашкой оплетки и когда ее клинит, получается скрип. Рекомендую при первых признаках тугого выжима или скрипа сразу же заменить тросик сцепления .

Если скрипт раздается из моторного отсека и после замены тросика все равно сцепление туго выжимается со скрипом , то вероятно попала грязь на упор вилки сцепления. Если это так, то вам удастся отделаться простой очисткой и смазкой:

1. Снимите тросик сцепления с вилки
2. Снимите резиновый пыльник с основания вилки сцепления
3. Отведите вилку сцепления влево, чтобы появилось место между ней и упором
4. Очистите упор отверткой и смажьте густой смазкой Литол или ШРУС-24.

Будьте осторожны: ни в коем случае не смазывайте вал, по которому ходит выжимной подшипник. Он обязательно должен быть сухим. В противном случае к смазке будут прилипать продукты выработки сцепления (феродо) и действовать как абразив, изнашивая сцепление.

Для устранения скрипа вилки сцепления снимите защитных пыльник и произведите очистку и смазку упора.

Если после замены тросика сцепления и очистке упора вилки звук продолжает вас досаждать, то вероятно это подклинивает выжимной подшипник или же изношены выжимной диск и корзина сцепления. В этом случае поможет только замена или ремонт механизма сцепления .

Если вы знаете еще какие-то причины скрипа сцепления и способы их устранения, пишите их в комментариях.

Ремонт renault logan : замена подшипника и вилки выключения сцепления

1. Руководства по ремонту
2. Renault Logan 2004-2020
3. Замена подшипника и вилки выключения сцепления

Признаком необходимости замены подшипника выключения сцепления является повышенный шум в момент нажатия на педаль сцепления.

При замене подшипника выключения сцепления по причине шума проверьте состояние лепестков нажимной пружины ведущего диска. При сильном износе концов лепестков в местах контакта с подшипником замените ведущий диск в сборе.

Подшипник 1 выключения сцепления в сборе с муфтой установлен на направляющей втулке и соединен с вилкой 2 выключения сцепления. Вилка своими цапфами вставлена до упора в глухие пазы муфты подшипника и опирается на шаровую опору, ввернутую в картер сцепления. Фиксацию вилки в определенном положении обеспечивает ее гофрированный резиновый чехол, вставленный в окно картера сцепления.

2. Перемещая подшипник выключения сцепления по направляющей вперед, выведите вилку из пазов его муфты и снимите подшипник.

3. При необходимости замены вилки выключения сцепления извлеките ее грязезащитный чехол из отверстия картера сцепления и снимите вилку выключения сцепления с шаровой опоры.

4. При необходимости снимите с вилки грязезащитный чехол.

5. Смажьте тонким слоем тугоплавкой консистентной смазки наружную поверхность направляющей втулки…

6. …шлицы первичного вала коробки передач…

7. …шаровую опору вилки выключения сцепления…

8. …поверхности вилки, контактирующие с шаровой опорой…

9. …и с муфтой подшипника выключения сцепления.

10. Установите вилку выключения сцепления и новый подшипник в сборе с муфтой (убедившись в плавности и бесшумности его вращения и в отсутствии люфтов) в порядке, обратном снятию.

Дополнительная фиксация вилки выключения на муфте подшипника и шаровой опоре не предусмотрена. Поэтому после установки вилки и подшипника (и тем более после установки коробки передач) не поворачивайте вилку в вертикальной плоскости, так как при этом она может выйти из зацепления с пазами муфты.

Раздел 1. Устройство автомобиля
Общие сведения об автомобиле Паспортные данные автомобиля Ключи автомобиля Органы управления Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Зеркала заднего вида Освещение салона Капот Рычаг управления коробкой передач

Раздел 2. Рекомендации по эксплуатации
Правила техники безопасности и рекомендации Что нужно иметь в автомобиле Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду

Раздел 3. Неисправности в пути
Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание
Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель
Особенности конструкции Снятие и установка брызговиков и защиты картера двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Замена и регулировка натяжения ремня, замена натяжного ролика привода газо-распределительного механизма Регулировка зазоров в приводе клапанов Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Снятие и установка двигателя Система смазки двигателя Система охлаждения двигателя Система выпуска отработавших газов Система питания

Раздел 6. Трансмиссия
Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть
Передняя подвеска Задняя подвеска Проверка и регулировка углов установки колес

Раздел 8. Рулевое управление
Особенности конструкции Возможные неисправности рулевого управления без гидроусилителя, их причины и способы устранения Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система
Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка и регулировка педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Регулятор тормозных сил в гидроприводе задних тормозов Замена шлангов и трубопроводов гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 10. Электрооборудование
Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Очиститель ветрового стекла Снятие и установка омывателя ветрового стекла Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя Электрообогрев заднего стекла Снятие и установка патрона прикуривателя Комбинация приборов Иммобилизатор Выключатели панели приборов Автомобильная аудиосистема Замена датчиков и выключателей

Раздел 11. Кузов
Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка бамперов Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка переднего крыла Капот Снятие и установка решетки короба воздухопритока Двери Крышка багажника Снятие и установка крышки люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка обивки багажника Замена неподвижного остекления кузова Уход за кузовом

Раздел 12. Колеса и шины
Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка профиля шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей
Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля
Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру
Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику
Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложения
Приложение 1. Моменты затяжки ответственных резьбовых соединений, H·м Приложение 2. Лампы, применяемые на автомобиле Приложение 3. Свечи зажигания, применяемые на автомобиле Приложение 4. Давление воздуха в шинах

Схемы электрооборудования
Схема 1. Цепь зарядки аккумуляторной батареи: 1 – стартер; 2 – генератор; 3 – разъем электропроводки моторного отсека/салона (моноблок); 4 – комбинация приборов Схема 2. Топливный насос и датчик уровня топлива: 1 – комбинация приборов; 2 – разъем электропроводки моторного отсека/салона (моноблок); 3 – разъем электропроводки панели приборов/левой задней части кузова; 4 – топливный насос и датчик уровня топлива; 5 Схема 3. Система управления двигателем: 1 – блок предохранителей 597В в моторном отсеке (см. рис. 10.2а и 10.2б); 2 – блок реле 784 в моторном отсеке, реле 700 (см. рис. 10.2а и 10.2б); 3 – форсунка 1-го цилиндра; 4 – блок предохранителей в салоне (см. ри Схема 4. Система пуска двигателя: 1 – аккумуляторная батарея; 2 – стартер; 3 – разъем электропроводки моторного отсека/салона (моноблок); 4 – выключатель (замок) зажигания Схема 5. Указатели поворота и аварийная сигнализация: 1 – коммутационный блок салона; 2 – разъем электропроводки приборной панели/левой задней части кузова; 3 – правый задний фонарь; 4 – правый передний указатель поворота; 5 – правый повторитель указателя Схема 6. Габаритный свет: 1 – блок предохранителей в салоне (см. рис. 10.1); 2 – разъем электропроводки панели приборов/левой задней части кузова; 3 – габаритный свет левой передней фары; 4 – левый задний фонарь; 5 – фонарь освещения номерного знака; 6 – Схема 7. Дальний свет: 1 – блок предохранителей 597А в моторном отсеке (см. рис. 10.2а и 10.2б); 2 – рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 – блок предохранителей в салоне (см. рис. 10.1); 4 Схема 8. Электрообогрев заднего стекла: 1 – блок предохранителей в салоне (см. рис. 10.1); 2 – комбинация приборов; 3 – электрообогрев заднего стекла; 4 – разъем электропроводки панели приборов/левой задней части кузова; 5 – выключатель электрообогрева за Схема 9. Электровентилятор системы отопления и вентиляции салона: 1 – блок предохранителей в салоне (см. рис. 10.1); 2 – реле 233 (см. рис. 10.2а и 10.2б); 3 – разъем проводки электровентилятора системы охлаждения/панели приборов; 4 – электровентилятор си Схема 10. Передние противотуманные фары: 1 – комбинация приборов; 2 – рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 – блок предохранителей в салоне (см. рис. 10.1); 4 – блок реле 299 в моторном отсе Схема 11. Электропривод зеркал: 1 – блок предохранителей в салоне (см. рис. 10.1); 2 – блок управления наружными зеркалами заднего вида; 3 – электропривод левого наружного зеркала заднего вида с обогревом; 4 – электропривод правого наружного зеркала задне Схема 12. Ближний свет: 1 – блок предохранителей 597А в моторном отсеке (см. рис. 10.2а и 10.2б); 2 – рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 – блок предохранителей в салоне (см. рис. 10.1); 4 Схема 13. Электростеклоподъемники передних дверей: 1 – выключатель электростеклоподъемников передней пассажирской двери; 2 – электродвигатель стеклоподъемника передней пассажирской двери; 3 – электродвигатель стеклоподъемника двери водителя; 4 – блок пред Схема 14. Электровентилятор системы отопления (кондиционирования) и вентиляции салона: 1 – блок предохранителей в салоне (см. рис. 10.1); 2 – реле 233 (см. рис. 10.2а и 10.2б); 3 – разъем электропроводки моторного отсека/салона (моноблок); 4 – электровент Схема 15. Звуковой сигнал: 1 – рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 2 – блок предохранителей в салоне (см. рис. 10.1); 3 – звуковой сигнал; 4 – блок предохранителей 597А в моторном отсеке (см Схема 16. Система центральной блокировки замков: 1 – коммутационный блок салона; 2 – разъем электропроводки панели приборов/левой задней части кузова; 3 – электропривод замка правой задней двери; 4 – электропривод замка левой задней двери; 5 – электроприв Схема 17. Система управления ABS: 1 – блок предохранителей в салоне (см. рис. 10.1); 2 – блок предохранителей 597С в моторном отсеке (см. рис. 10.2а и 10.2б); 3 – ЭБУ ABS; 4 – разъем электропроводки панели приборов/левой задней части кузова; 5 – датчик ск Схема 18. Очиститель и омыватель ветрового стекла, омыватель фар: 1 – насос омывателя ветрового стекла; 2 – комбинация приборов; 3 – коммутационный блок салона; 4 – электродвигатель очистителя ветрового стекла; 5 – рычаг переключателя очистителя и омывате Схема 19. Плафон освещения салона: 1 – коммутационный блок салона; 2 – разъем электропроводки панели приборов/левой задней части кузова; 3 – плафон освещения салона; 4 – концевой выключатель двери водителя; 5 – концевой выключатель правой передней двери; Схема 20. Подключение динамиков акустической системы: 1 – автомагнитола; 2 – разъем электропроводки моторного отсека/салона (моноблок); 3 – блок предохранителей в салоне (см. рис. 10.1); 4 – прикуриватель; 5 – датчик скорости автомобиля; 6 – правый передн Схема 21. Задний противотуманный фонарь: 1 – блок предохранителей 597А в моторном отсеке (см. рис. 10.2а и 10.2б); 2 – рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 – блок предохранителей в салоне (

Замена подшипника и вилки выключения сцепления Renault Logan 2004-2015

Признаком необходимости замены подшипника выключения сцепления является повышенный шум в момент нажатия на педаль сцепления.

При замене подшипника выключения сцепления по причине шума проверьте состояние лепестков нажимной пружины ведущего диска. При сильном износе концов лепестков в местах контакта с подшипником замените ведущий диск в сборе.

Подшипник 1 выключения сцепления в сборе с муфтой установлен на направляющей втулке и соединен с вилкой 2 выключения сцепления. Вилка своими цапфами вставлена до упора в глухие пазы муфты подшипника и опирается на шаровую опору, ввернутую в картер сцепления. Фиксацию вилки в определенном положении обеспечивает ее гофрированный резиновый чехол, вставленный в окно картера сцепления.

1. Снимите коробку передач (см. «Снятие и установка коробки передач» ), если она не была снята для ремонта сцепления.

2. Перемещая подшипник выключения сцепления по направляющей вперед, выведите вилку из пазов его муфты и снимите подшипник.

3. При необходимости замены вилки выключения сцепления извлеките ее грязезащитный чехол из отверстия картера сцепления и снимите вилку выключения сцепления с шаровой опоры.

4. При необходимости снимите с вилки грязезащитный чехол.

5. Смажьте тонким слоем тугоплавкой консистентной смазки наружную поверхность направляющей втулки.

6. . шлицы первичного вала коробки передач.

7. . шаровую опору вилки выключения сцепления.

8. . поверхности вилки, контактирующие с шаровой опорой.

9. . и с муфтой подшипника выключения сцепления.

10. Установите вилку выключения сцепления и новый подшипник в сборе с муфтой (убедившись в плавности и бесшумности его вращения и в отсутствии люфтов) в порядке, обратном снятию.

Дополнительная фиксация вилки выключения на муфте подшипника и шаровой опоре не предусмотрена. Поэтому после установки вилки и подшипника (и тем более после установки коробки передач) не поворачивайте вилку в вертикальной плоскости, так как при этом она может выйти из зацепления с пазами муфты.

Снятие и установка дисков сцепления Рено Логан

Скрип педали при выжиме зачастую связан с плохой смазкой системы трущихся деталей. Как правило, данный скрип исходит из механической коробки переключения передач, а именно вилки выжима диска. Ресурс данного механизма напрямую зависит от регулярности смазки штока опоры вилки для легкого выжима диска.

1. Снимите трос, натягивающий вилку.
2. Демонтируйте резиновый защитный кожух и оголите вилку.
3. Нанесите густую смазку на длинную отвертку или похожий предмет и произведите смазывание опорного выступа выжимной вилки.
4. Эту операцию необходимо провести несколько раз, чтобы удостовериться в должном количестве смазки в нужном месте.

Остальную сборку необходимо проводить в обратном порядке. В интернете существуют подробные видео ролики, демонстрирующие данный процесс наглядно. Эту операцию одинаково проводим на моторах как 1.

Самостоятельная замена сцепления

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Замена сцепления Рено Логан

Необходимые инструменты

1. Ключ «на 11», а лучше, если это будет торцевая головка.
2. Отвертки – плоская и крестообразная.
3. Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Снимаем сцепление

Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:

• Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
• Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
• Выкрутив, болты снимайте с маховика ведомый и нажимной , ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
• Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
• Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
• Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
• После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
• Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время. Так вот обычно это большое заблуждение. Специалисты советуют менять механизм сцепления Рено Логан целиком и полностью и не оставлять старых деталей – это гарантия того, что работу не придется переделывать, а механизм будет долго служить верой и правдой.

Особенности конструкции сцепления Логан

Сцепление на автомобилях Рено имеет особенности, о которых важно знать:

• корзина прочно соединена с маховиком, имеет штампованный кожух;
• ведомый диск зажат в пружинах корзины;
• подшипник, отвечающий за выключение муфты, не требует смазки в течение всего срока эксплуатации.

Обе модификации Рено Логана — версии 1,4 и 1,6 л — оснащают схожими по конструкции сцеплениями, но различия между ними всё-таки есть. Это размеры ведомого диска и корзины: 180 мм на 1,4-литровом агрегате, 200 мм — на 1,6-литровом. Из-за этого неодинаков и ход вилки выключения муфты. На моторе 1,4 л он составляет 28 мм, а на «движке» 1,6 л — 30 мм и больше.

Видео по замена сцепления со снятием на Рено Логан 1.4 л:

Снятие КПП

В некоторых случаях возможна замена сцепления без снятия коробки. Но чтобы выполнить эту операцию как следует, лучше не отодвигать ее от двигателя. Демонтаж коробки начинается со снятия подрамника:

1. Откручиваем 3 болта со стороны бампера
2. Снимается кронштейн задней опоры двигателя.
3. Снимаются болты с рулевого механизма
4. Выхлопная труба отсоединяется от коллектора.

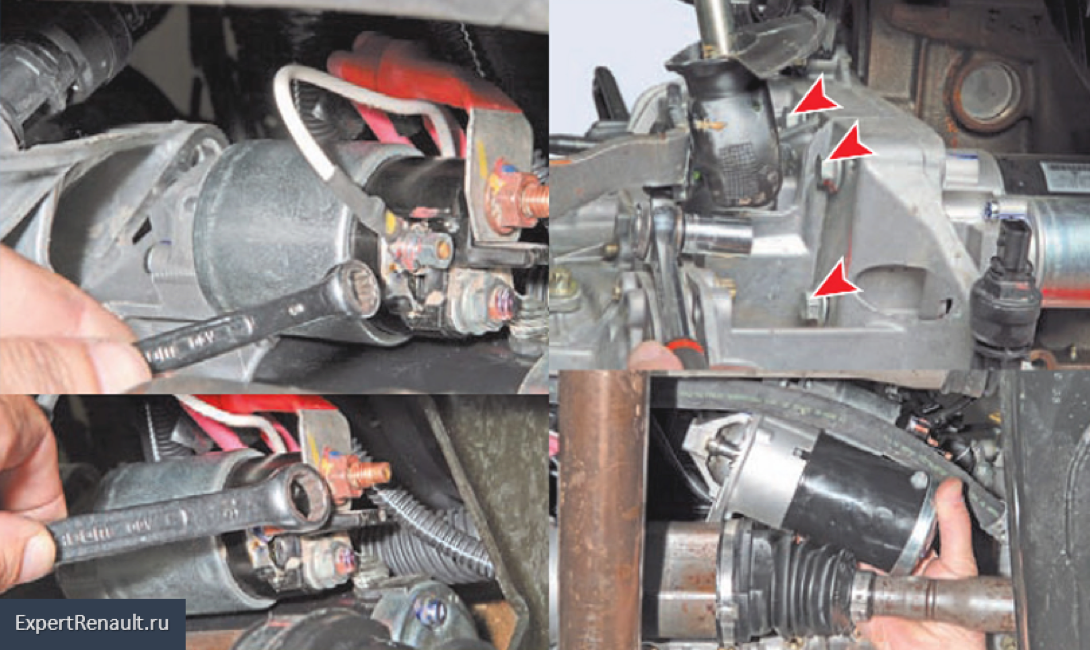

Снимается стартер. Для этого откручиваются клеммы и крепежные винты.

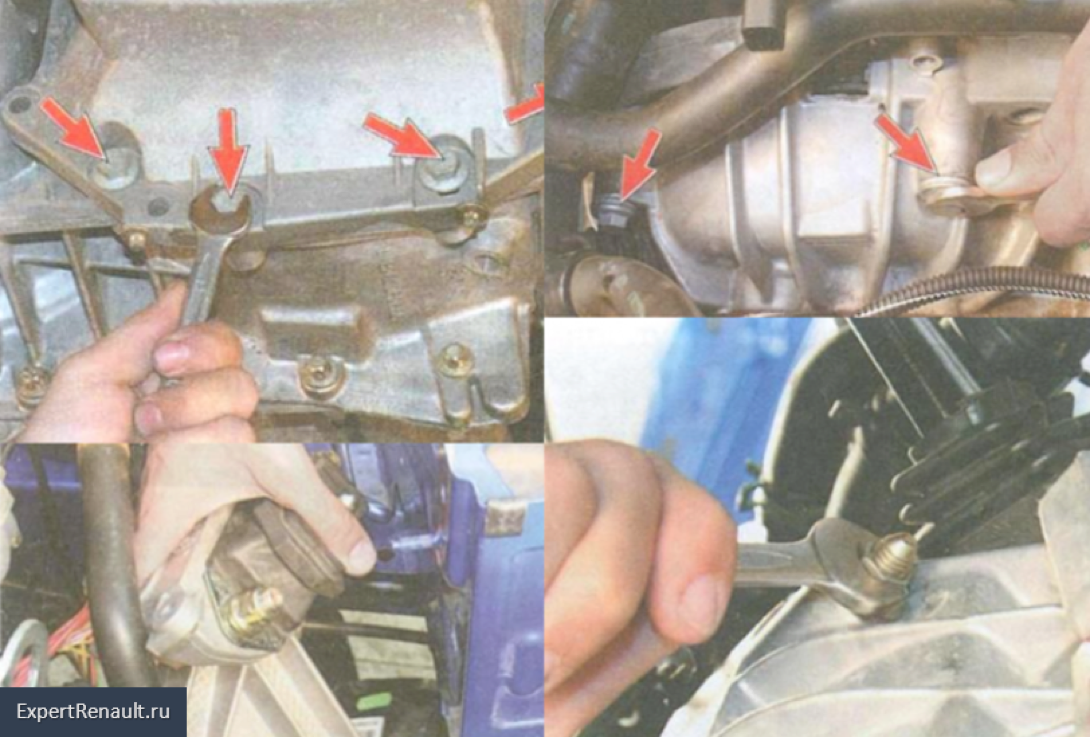

Помимо этого, коробка удерживается еще несколькими болтами. Они расположены со стороны масляного картера и еще 2 притягивают ее к двигателю.

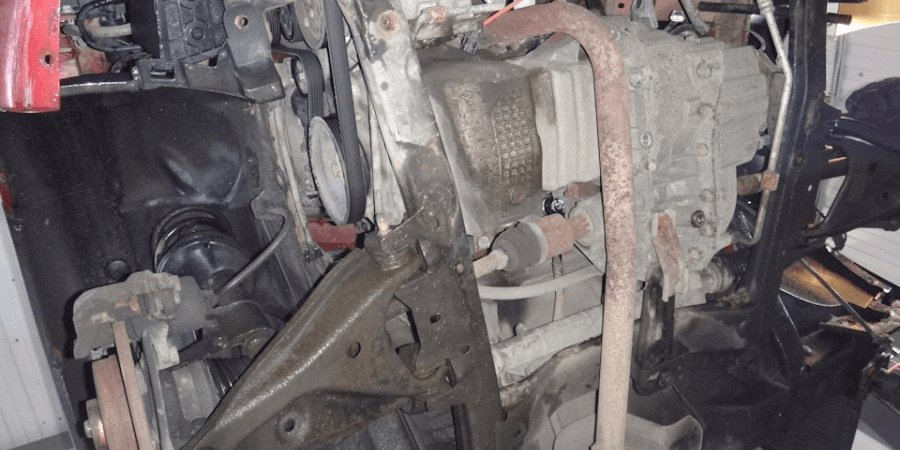

Выполнив все вышеперечисленные действия, нужно подставить опоры под мотор и коробку. Затем можно снять левый кронштейн двигателя.

Замена диска сцепления и его ресурс

Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.

Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.

Приступаем к замене.

1. Установите ваш автомобиль на подъемник и снимите передние колеса.
2. Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
3. Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
4. Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.

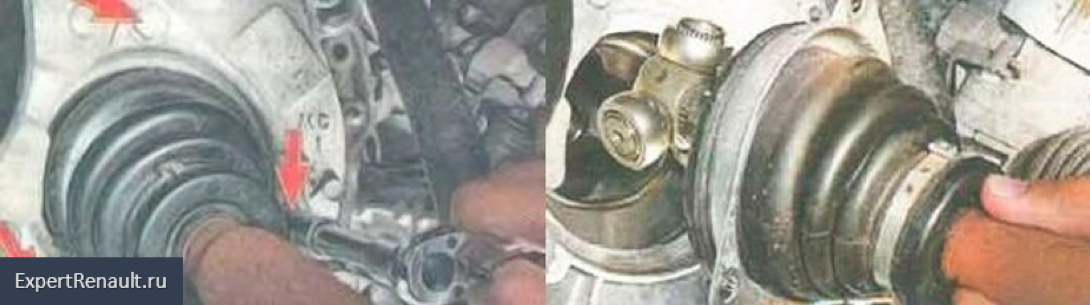

5. Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
6. Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
7. Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
8. Произведите демонтаж КПП и уберите ее в сторону.

Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.

1. Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.

Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.

1. Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.

Подготовка подкапотного пространства.

Чтобы не вызвать короткое замыкание следует отключить минусовую клемму с аккумулятора. После этого снимается тросик сцепления. Это сделать довольно просто, нужно потянуть за грузик вперед и вытянуть его из вилки. После этого конструкция освобождается из кронштейна.

Держатель моторного жрута снимается несколько сложнее. Нужно разжать несколько креплений, и отвести его всторону:

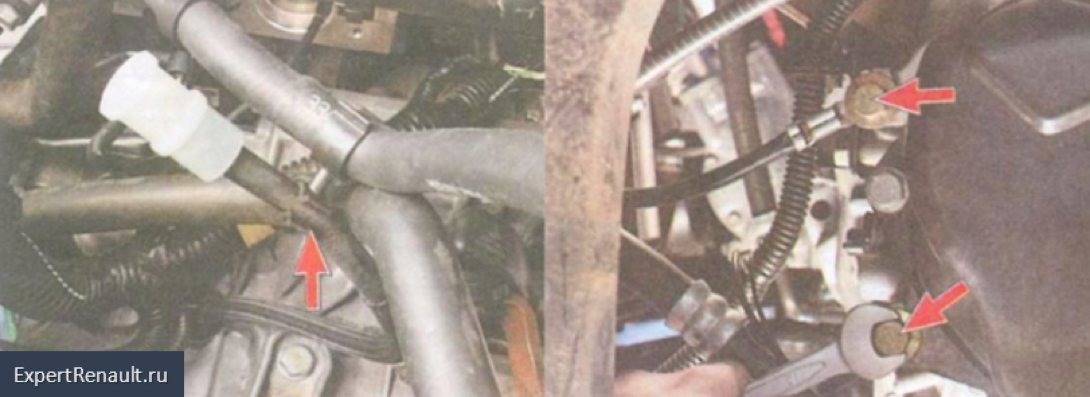

1. На двигателе расположен датчик ВМТ. Чтобы отключить его нужно выкрутить 2 винта
2. На коробке отсоединяется выключатель заднего хода
3. Отключается датчик скорости
4. Отключаем датчик кислорода. Провода подходящие к ней так же закреплены колодкой на КПП.

После этого отсоединяем крепление шланга сапуна.

Замена узла сцепления на Рено Логан

Чтобы снять корзину сцепления, выполняют действия:

1. Ключом «на 11» надо выкрутить шесть винтов, удерживающих корзину на маховике. Винты откручивают постепенно, буквально по витку за один проход (фото 1).
2. Снимая корзину, придерживайте ведомый диск (фото 2).

Монтаж выполняют в обратном порядке. Внутрь ступицы ведомого диска наносят термостойкую смазку.

Разбор узла сцепления

Момент затяжки крепёжных винтов – 12 Н*м. Кстати, при монтаже используется центровочная оправка. Её можно взять в автосервисе LADA.

Настройка натяжения троса

С новыми дисками сцепления расстояние L1 должно составлять 86+-5 мм. Наверняка до замены оно было больше, и значит, трос будет провисать. Если это не так, то возможно требуется замена троса сцепления в связи с его износом.

Регулировка троса сцепления

Устраним провисание сами: ключом «на 10» откручиваем контрагайку, придерживая наконечник ключом «на 7». Внутреннюю гайку накручиваем по резьбе, пока трос не окажется натянут. В общем, всё делается так, будто мы на Рено Логан подтягиваем сцепление. В финале не забудьте затянуть контрагайку и проверьте сделанную работу.

Расстояние L2 с новым тросом равно 60+-5 мм. Но только при условии, что L1=86 и что трос – новый. На практике можно видеть другие цифры: L1=86 мм, L2 – больше, чем 65 мм. Это – тоже норма, при условии, что трос давно не меняли.

Замена сцепления на Рено Логан (моторы 1.6 и 1.4) своими руками

Одним из самых важных элементов любого автомобиля, у которого в паре с силовым агрегатом работает механическая КПП, является сцепление. Не редко владельцы таких транспортных средств упускают момент, когда данная деталь трансмиссии изнашивается и требует ремонта. Попробуем разобраться, как самостоятельно произвести замену сцепления на Рено Логан и не упустить момент, когда можно обойтись небольшими силами и финансовыми затратами.

Признаки неисправности

О том, что трансмиссия требует человеческого вмешательства, а сцепление нуждается в замене или ремонте, можно судить по следующим «симптомам»:

• Посторонний шум и треск, вызванный механическими элементами, вследствие включения или переключения передач;
• Рывки во время движения или в момент, когда автомобиль только трогается;
• Потеря мощности автомобиля по причине пробуксовки сцепления;
• Характерные запахи в салоне из моторного отсека (запас сгоревшей на плите металлической посуды).

Присутствие одного из вышеперечисленного показателя говорит о том, что сцепление требует ремонта. В таком случае вам помогут профессионалы в специализированном сервисном центре. Однако, имея определенный багаж навыков и «прямые» руки можно решить проблему самостоятельно и произвестиремонт сцепления на Рено Логан.

Замена сцепления своими руками

Перед началом предстоящей работы необходимо ознакомиться с некоторыми конструктивными характеристиками. Следует знать, что все модели Рено Логан оснащены сухим однодисковым сцеплением с центральной диафрагменной нажимной пружиной. Советуем для начала изучить устройство данного механизма и только после этого приступать к работе.

Что нам понадобиться?

1. Без ключей нам не обойтись, а особенно без ключа на 11. Если он будет торцевой – будет еще лучше;
2. Отвертка с прямым и крестообразным шлицем;
3. Оправка для оцентрирования диска сцепления (можно воспользоваться оправкой для ВАЗов с передним приводом).

Меняем сцепление

Первым делом гоним свой автомобиль на «яму», при этом заручившись помощью соседа или знакомого. При ремонте коробки передач лишняя пара рук помехой не будет. Перед началом работ еще раз удостоверьтесь, что все необходимые инструменты находятся в непосредственной близости от вас, и что вы ничего не забыли дома. Все в порядке? Тогда можно начинать:

• Первое, что нам нужно – подлезть к маховику. Для этого производим демонтаж коробки передач;
• Во избежания проворачивания маховика, удерживаем его отверткой и при этом поочередно отвинчиваем крепежные болты нажимного диска;
• Далее снимаем нажимной и ведомый и хорошо осматриваем их на наличие трещин и других дефектов. При их обнаружении следует произвести замену обоих дисков;
• Проверяем, как ведомый диск перемещается по первичному валу трансмиссии. Если все в порядке – можно ставить новые детали. Если нет – устраняем дефект регулировкой ступиц диска или заменой самого неисправного элемента;
• Обрабатываем шлицы ведомого диска термостойкой смазкой;
• С помощью оправки производим монтаж ведомого диска выпирающей частью ступицы в сторону нажимной пружины;
• На штифты монтируем нажимной диск и поочередно закручиваем болты;
• Снимаем оправку и ставим КПП на место;
• Подсоединяем и регулируем тросик.

Замена элементов сцепления представляет собой трудоемкий процесс, требующий необходимых знаний и навыков, поэтому спешка здесь неуместна. Помните, чтобы после ремонта сцепления ваш автомобиль прослужил долго и не подводил вас, следует менять все детали сцепления одновременно, не оставляя старых.

Остались вопросы по ремонту сцепления? Смотрите видео:

Как меняют сцепление

Муфту меняют без полного снятия КПП. Однако приходится демонтировать обе гранатки спереди и обвес, отключать всю проводку от датчиков. Под рукой должны быть пневматический шуруповёрт и оправка. В процессе разборки деталей обязательно осматривают маховик. Если его состояние вызывает вопросы, нужны грамотный анализ, проверка на биение, задиры. На Рено Логан стоит сухое сцепление с демпферной корзиной и одним диском. Узел рекомендуется менять только тем людям, которые разбираются в устройстве механизма и принципах его действия. Вот какие инструменты понадобятся для работы:

• набор отвёрток;
• ключ на «11» или торцевая головка для шуруповёрта;
• оправка для центрирования диска.

Процедуру снятия узла начинают с установки машины на яму. КПП можно не снимать, но следует освободить коробку от опор и отсоединить её от двигателя. Маховик надо зафиксировать длинной отвёрткой – чтобы не вращался, когда откручиваются болты нажимного диска. Дальше следует вытащить диск и корзину, тщательно осмотреть их. Любые трещины, в том числе и незначительные – это повод для срочного обновления всех элементов сцепления. Частично проводить замену сцепления Рено Логан не рекомендуется. Повышенный шум может вызывать разрушенный подшипник сцепления. Это происходит в момент нажатия на педаль муфты. На Logan подшипник ставят в сборе на направляющей втулке. Он соединён с вилкой выключения через специальные цапфы, вставленные до упора. На завершающем этапе работы нужно выполнить регулировку троса сцепления. Настройка проводится под капотом — там специальный фиксирующий набалдашник, прямо на приводе. На открутить его и выставить такую длину элемента, чтобы педаль не была чересчур жёсткой или мягкой.

Причины и признаки неисправностей

Несмотря на кажущуюся простоту, сцепление является достаточно деликатным и уязвимым органом автомобиля. Известны несколько основных нарушений функционирования муфты, вызванных рядом негативных факторов. Наличие одного из нижеследующих явлений служит поводом для обращения в автомастерскую:

1. Характерный запах гари с залипанием и провалом педали. Муфта сгорела либо облита маслом, попадание воздуха в гидросистему.
2. Треск, визг или другой резкий посторонний звук при переходе со ступени на ступень. Износ выжимного диска, разрушение подшипников, увеличение люфта.
3. Схватывание – вибрация с рывками в начале движения. Некорректно отрегулирована корзина, зеркало ведомого диска в смазке, разболтался моторный крепёж.
4. Ведение – выход из строя узла (сцепление не выключается, скорости не включаются). Поломка троса привода, загрязнение шлицов вала, перекос нажимного диска.
5. Проскальзывание (пробуксовка) вследствие того, что ведущий вал с маховиком вращаются быстрее, нежели ведомая корзина. Фрикционные накладки пришли в негодность либо попала смазка.

Однако, исходя из указанных симптомов, принять верное решение насчёт целесообразности замены в состоянии лишь специалист по обслуживанию машин данного бренда.

В каких случаях требуется регулировка сцепления

Согласно статистике, регулировка педали сцепления «Рено Логан» требуется каждые 15–20 тысяч километров. В процессе пользования машиной оказываемая на элементы сцепления нагрузка приводит к отклонениям показателя от норматива, которые требуется исправлять. Эта процедура выполняется после замены троса.

Определить потребность в корректировке можно при помощи следующего теста:

• запускается двигатель;
• постепенно выжимается педаль;
• рассчитывается время старта автомобиля.

Если движение началось почти сразу после нажатия, выявляется минимальный показатель свободного хода вплоть до полного отсутствия. При показателе выше допустимого старт наступит при практически выжатой педали сцепления. В худшем случае машина не тронется с места.

Произвести расчет величины свободного хода допустимо при помощи подходящей по размеру линейки или штангенциркуля. Измерительный прибор фиксируется вдоль направления движения опорной площадки педали. На середину подошвы ставится что-то, имеющее острый кончик, чтобы облегчить соотношение педали с делениями на измерительном приборе.

После этого сцепление выжимается рукой. Движение выполняется плавно. Отпускать педаль требуется, как только возникает резкий скачок сопротивления усилию.

Чтобы определить путь, пройденный педалью до этого момента, действие производится несколько раз. Полученное значение измеряется в миллиметрах. В современных автомобилях показатель составляет 5–14 мм.

Помимо этого, следует измерить амплитуду хода педали. Для этого нужно выключить двигатель. Сначала проверяется высота положения педали в свободном состоянии, а затем в выжатом до упора.

В идеале показатель составляет 16 см на «Рено». Его отклонения предполагают корректировку.

Снятие поворотного кулака.

Проделать это следует в определенной последовательности, чтобы потратить минимум времени:

1. Отключить датчик системы ABS
2. При помощи ключа на 16 ослабить и снять гайку стяжного винта. После этого разжимаются щечки поворотного кулака, чтобы можно было извлечь палец шаровой.
3. Снимается гайка, которая расположена на шпильке рулевого. После этого шпилька извлекается из посадочного отверстия.
4. Скручиваются гайки, удерживающие крепление кулака к стойке. Для этого потребуется ключ на 18.

Когда кулак не мешает доступу, можно отсоединить привод от коробки. При этом следует помнить, что при этом выпадут внутренние ролики. Следует проследить за тем, чтобы они не попали в картер КПП.

Во время этой операции становится понятно, что без слива масла нельзя было обойтись, иначе оно бы вытекло при демонтаже ШРУСа.

Какие признаки указывают на необходимость регулировки

Отклонения от допустимых норм в положении педали сцепления можно увидеть, не производя измерений. В исправном состоянии она находится вровень с педалью тормоза. По мере износа корзины и диска она начинает подниматься. Неправильная постановка педали частично провоцирует следующие проблемы:

Пробуксовку, при которой сначала повышаются обороты двигателя, а после их небольшого снижения появляется ускорение. Водитель может уловить запах гари, который появляется из-за горения накладок, или при попадании смазочной жидкости в область фрикционной накладки. Динамика автомобиля снижается, особенно при движении на подъеме. Подобная проблема может увеличивать перегрев двигателя и расход топлива. Помимо сцепления, проблема вызывается подклиниванием выжимного подшипника, износом накладок ведомого диска или повреждением диафрагменной пружины.
Повышение шума, вызванное разрегулировкой сцепления или износом выжимного подшипника

Особое внимание следует обратить, если скрип следует при включении задней передачи.
Затрудненное включение и выключение передач. Процесс может сопровождаться шумом или треском

В этом случае говорят, что сцепление «ведет». Такое также возможно при повреждении диафрагменной пружины, дисков или поверхности маховика.

Обратить внимание на педаль следует при наличии рывкообразных движений при старте или во время движения, особенно если проблема проявляет себя при смене передачи. Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить. Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить

Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить

Перевод в нужную позицию следует осуществить при полностью выжатой педали сцепления с задержкой на нейтралке. При повторном нажатии можно перевести рычаг в требуемое положение. Если требуется более низкая передача, то перед повторным воздействием на сцепление следует немного нажать педаль газа.

Заключение

Рассмотрев представленные в данном материале ремонтные процедуры на модели Renault Logan, напрашивается вывод о том, что их можно выполнить самостоятельно как на 1.4 литровой версии Рено Логан, так и на модификации с 1.6 литровым агрегатом. Стоимость ремонтных мероприятий в специализированной мастерской будет многократно превышать бюджет собственноручного ремонта, А в данном материале вы найдете много полезной информации про сцепление, в том числе и сколько ходит сцепление. Рекомендуем использовать приведенную статью в качестве мануала и перед началом работ изучить видеоматериал, который в достаточном количестве размещен в интернете.

Заключение

Замена сцепления – экстраординарная мера, сопутствующая капремонту трансмиссии. В этой связи характерно, что на «Логане» производитель четко не определил рекомендуемый срок эксплуатации муфты, так что и периодизации ТО здесь не существует. Слабое место этой бюджетной субкомпактной линейки Renault – совмещенный с цилиндром сцепления гидравлический выжимной подшипник, который внезапно начинает течь в самый неподходящий момент. Причем текут и оригинальные запчасти, и от серых дилеров.

Кроме того, на этой модели нередко скрипит педаль сцепления, что косвенно усложняет управление транспортным средством. Здесь в лучшем случае требуется регулировка, а в худшем – восстановление узла. При этом Рено Логан имеет особенность обязательной прокачки после замены сцепления для удаления воздуха. Лучше операцию выполнять в подготовленных условиях, ибо требуется наличие специальной насосной установки.
