71. Китайцы всё искуснее. Или как отличить оригинальный ДМРВ от подделки.
Попалась тут одна Приора с китайским ДМРВ, весьма любопытный случай.
Кому неинтересно читать смотрим видео

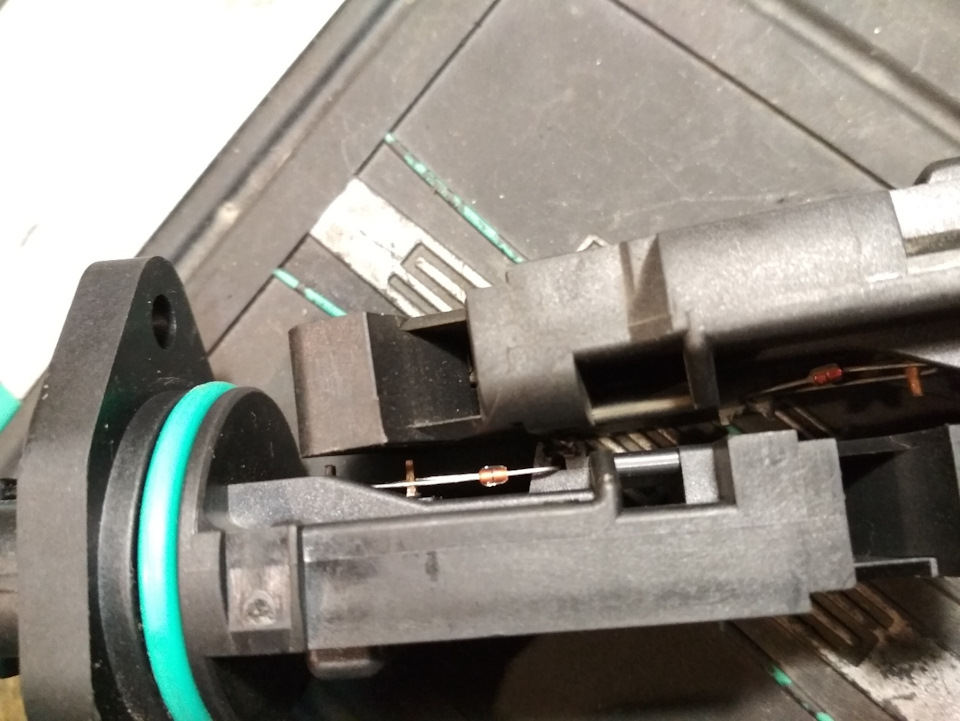

Внутренняя форма разъёма. У оригинала помимо другой формы пластика есть нумерация контактов
Различаются формой корпуса. Оригинал справа. Помимо формы у оригинала на буртике фланца выжжены цифры. Такие же цифры есть на ответной части фланца на корпусе ДМРВ.
Надписи на оригинальном датчике выпуклые, крышка залита герметиком. У китайца надписи краской, герметика на крышке нет.
Боковое окошко у оригинального датчика шире, у китайского уже.
Это основные внешние отличия. Но выявить датчик несоответствующий необходимым параметрам мне удалось не по ним.

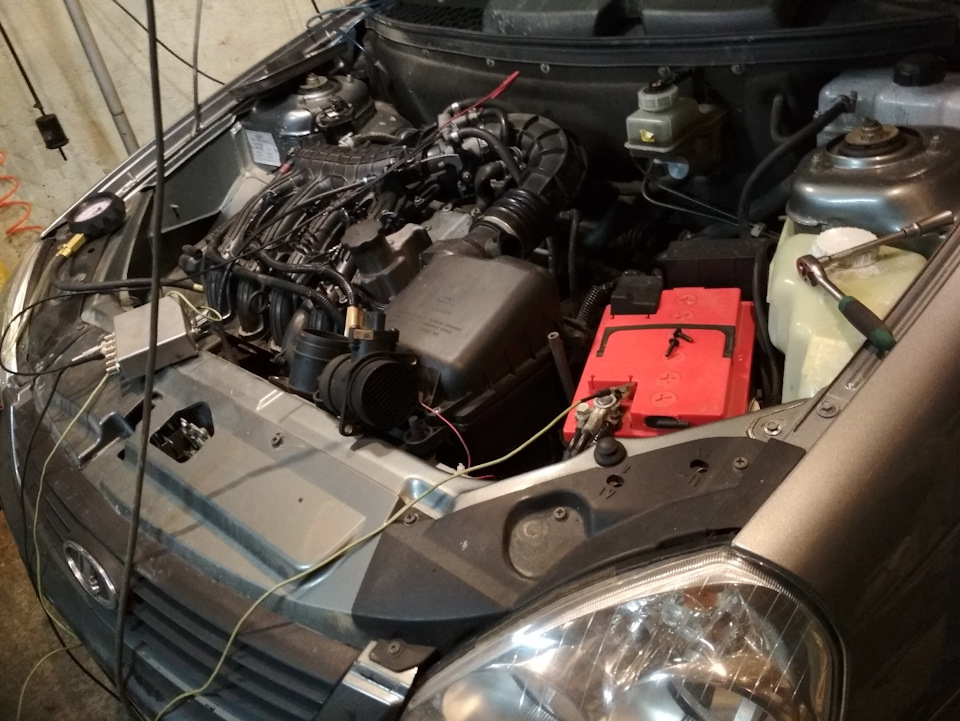

Обратив внимание на странную работу мотора проверил ДМРВ мотортестером Диамаг-2

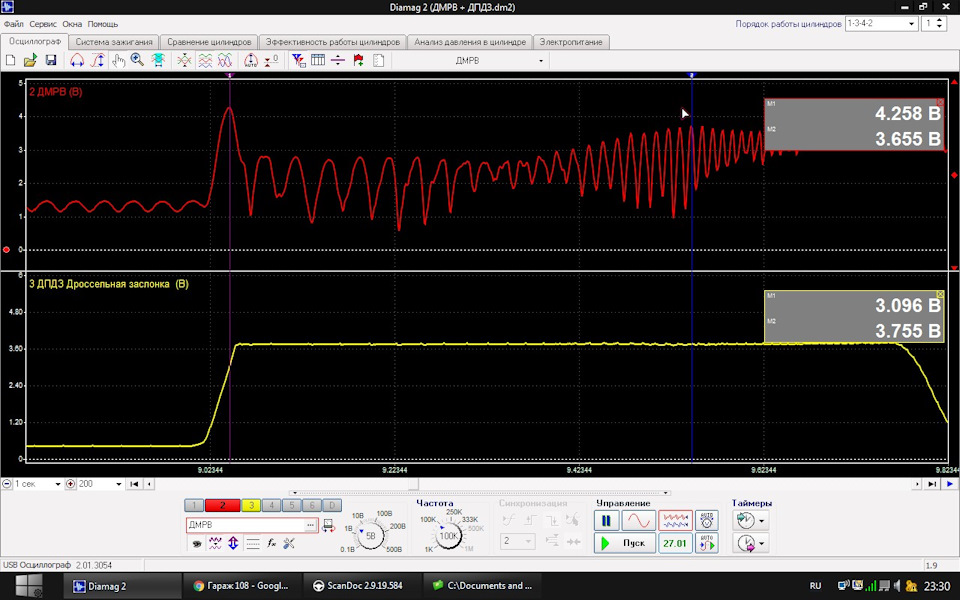

Казалось бы всё замечательно, ДМРВ на рывок дросселя отвечает скачком напряжения до 4,3 В, всё отлично, но есть некоторое несоответствие, едва заметное отличие сигнала от оригинала. На оригинале я редко вижу напряжение выше 4 В, а тут аж 4,3 В в пике, но при этом на отсечке сигнал ниже положенного. Вторая проверка проясняет загадку: время переходного процесса при включении питания аж 8,160 мс! И форма сигнала очень сильно отличается от оригинального датчика.

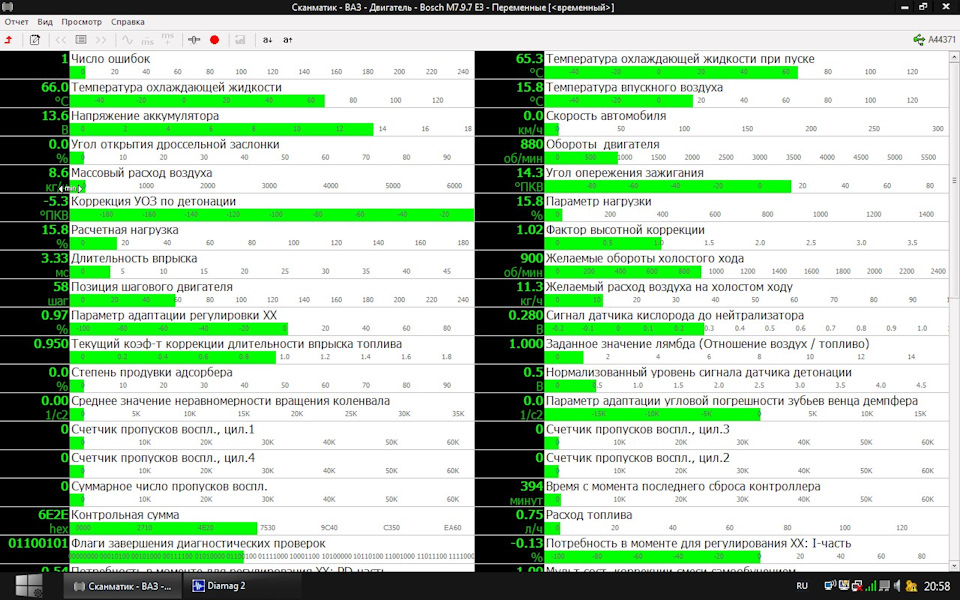

Всё становится понятно. По сканеру это можно было увидеть косвенно по расходу воздуха на ХХ, но это очень очень примерно и доверять этому методу не стоит. Мотортестер же поставил все точки над "i" .
Для убеждения клиента поставил подменный ДМРВ, мотор сразу заработал ровнее и реакция на газ стала быстрее.
Это не первый китайский датчик который мне довелось забраковать. Обычно они все отличаются нетипичным переходным процессом и большим пиковым напряжением при рывке дросселя. Расход воздуха по сканеру может как занижать, так и завышать. Сканеру как я уже сказал доверять не стоит, только мотортестер, ну или подмена на заведомо исправный.
Всем удачи на дорогах! И будьте бдительны покупая ДМРВ, китайцы не дремлют)))
Как отличить дмрв 116 бош от подделки
Мы продолжаем разоблачать производителей контрафакта, и перейдем к подделкам продукции BOSCH. Это ДМРВ – датчики массового расхода воздуха и катушки зажигания, которые с первого взгляда вы вряд ли отличите друг от друга, если у вас нету оригинала БОШ в руке.
ДМРВ – датчики массового расхода воздуха
С первого взгляда вы конечно же не сможете определить, где здесь оригинал, а где подделка, что у ДМРВ, что у катушек зажигания. Но обратите внимание, что цветовая схема у оригинального BOSCH на всех упаковках одинаковая, и сами полоски BOSCH – одинаковые, и они одинаковой ширины, и расположены на одинаковом расстоянии. Это касается всей продукции BOSCH. Надписи BOSCH у них одинаковая.
Чем отличается подделка
Если сравнить надписи на упаковке подделки, то вы увидите, что на оригинале три полоски, а на подделке – 2, то есть эта надпись большая и полоски шире.
Цвет подделки – как будто выгоревший, но опять же, с первого взгляда сразу не понять, где из них подделка, но нужно смотреть на некоторые факторы.
На обеих продукциях присутствует пиксельный код и присутствует голографическая наклейка, что на подделке, что на оригинале, но на оригинале он более четкий.
На обеих упаковках присутствуют наклейки. На оригинале BOSCH отсутствует надпись EAC, и обратите внимание, что на поддельной продукции тоже круглые края у наклейки. Раньше они были всегда квадратными.
Заглянем внутрь. Оригинальная запчасть лежит в шуршащей бумаге, а поделка лежит в обычном пакете.
Если взглянуть на сам датчик, то с первого взгляда может показаться, что без оригинала нельзя отличить. Но есть некоторые признаки, которые характерны только для оригинала. На оригинале надпись Сделано в Германии написана краской, а на подделке – выдавлена в пластмассе.
Характерная особенность оригинала датчика ДМРВ Бош в том, что у него есть такие спецболты со шляпкой, которые крепят сам датчик внутри корпуса. На подделке болты немножечко иные, уже не специальные, а просто обычные. В штекере датчика рядом с разъемами находятся два колодца. Окно каждого колодца выглядит как шляпка гвоздя. Это контакты для программирования гибкой платы чувствительного элемента ДМРВ.
На подделке же дно этого колодца просто запаяно, и нет контактов для программирования гибкой платы.
Если вскрыть крышки ДМРВ, то внутри мы видим датчики, сами чувствительные элементы датчика которые на оригинале изготовлены более качественное – литье пластмассы более качественное
Катушки зажигания
На оригинале катушки зажигания Бош качество исполнения рисунков более аккуратное и более четкое. На подделке все рисунки изображены пунктиром – обычные штрихи.
Надписи на упаковках идентичны, наклейки также идентичны.
Посмотрим, что внутри. Даже с виду поддельная катушка выглядит просто как китайский хлам – он не тянет на качество BOSCH. Наклейки везде зеленого цвета. На оригинале она более темная, на подделке – светлее.
Если присмотреться, то контакты, к которым подключаются высоковольтные провода, все кривые, то есть один смотрит влево, другой – вправо.
Цвет металла контактов внутри – желтый, на оригинале он белый. Изготовлена аккуратно.
Друзья, не давайте производителям контрафакта шанса, не покупайте подделки. Будьте внимательны, не дайте себя обмануть.
Как отличить дмрв 116 бош от подделки
ДМРВ Bosch 116 или датчик массового расхода воздуха представляет собой регулятор, предназначенный для контроля объема воздуха, который поступает в мотор. Этот контроллер является одним из элементов электронных систем управления мотором с впрыском топлива. В статье постараемся дать ответ на вопрос, чем отличаются модели 116 и 037.
Характеристика
На автомобилях ВАЗ датчик массового расхода воздуха монтируется между воздушным фильтрующим элементом и шлангом дросселя. На сегодня продукция от производителя Bosch пользуется большой популярностью среди соотечественников. Вне зависимости от того, универсальный это датчик Bosch или, к примеру, свечи зажигания, качество от немецкого производителя всегда может дать фору отечественной продукции. Рассмотрим основные характеристики регуляторов моделей 116 и 037.
ДМРВ 116 предназначен для контроля и преобразования воздушного потока, который доходит в мотор, в напряжение. Данные, которые передает регулятор, дают возможность определить режим функционирования силового агрегата и произвести расчет циклового наполнения цилиндров воздушным потоком. Это наполнение осуществляется на установившихся режимах функционирования мотора, которые по своей длительности составляют не более 0.1 секунды.
Рассмотрим технические особенности, которыми обладает ДМРВ Bosch 0 280 218 116:
- регулятор работает по принципу замера расхода воздушного потока;
- устройство выдает точные данные, что обеспечивает оптимальный расход горючего;
- рабочий диапазон варьируется от 8 до 550 кг/ч;
- уровень выходного импульса при замере диапазона от 0 до 100% будет составлять около 0.05-5 вольт;
- что касается питания, то контроллер запитан от электросети транспортного средства, то есть 12 вольт ему достаточно;
- показатель потребления тока составляет около 0.5 ампер;
- регулятор может нормально функционировать в рабочем диапазоне от 45 градусов мороза до 120 тепла;
- ресурс эксплуатации ДМРВ Bosch 116 составляет около 3 тысяч часов.
Устройство Bosch 116
Что касается ДМРВ 037 от Bosch, то технические особенности, будут схожи. Контроллер состоит из двух основных элементов — рабочего и контрольного, а также нагревательного резисторного устройства. Воздух, который попадает в двигатель, охлаждает один из контроллеров, в то время как электронный модуль осуществляет преобразование разностей температурных режимов регуляторов. В том случае, если датчик 280 218 037 выходит из строя, его опции будет выполнять ДПДЗ.
Как сказано выше, технические особенности у моделей одинаковы:
- рабочий диапазон для нормального функционирования варьируется в районе 8-550 кг/ч;
- при правильной работе контроллер будет выдавать точные данные, благодаря чему возможно достижение оптимального расхода бензина (разумеется, если двигатель работает в нормальном режиме);
- поскольку элемент используется в автомобиле, логично, что он должен питаться от 12 вольт;
- контроллер потребляет около 0.5 ампер тока;
- деталь может нормально работать как при 45 градусах мороза, так и при 120 градусах тепла, это ее рабочий диапазон;
- срок службы составляет не меньше 3 тысяч часов;
- в отличие от модели 116, новый ДМРВ 037 при расчетах может выдавать погрешность, которая составляет 2.5 процента (как в меньшую, так и в большую сторону).
Регулятор модели 0280218037
Чем отличаются датчики 037 и 116?
Чем могут отличаться между собой регуляторы этих моделей и можно ли вместо 037 установить 116? Различия между этими контроллерами есть, и дело заключается не в распиновке ДМРВ. Ведь если бы эти модели были одинаковыми, какой смысл был бы давать им разные названия?
Итак, чем отличаются между собой контроллеры и можно ли вместо 037 установить модель 116:
- Первое отличие, о котором можно догадаться исходя из технических характеристик — это то, что модель 037 при работе может выдавать данные с погрешностью. Разумеется, погрешность в 2.5% не критическая, но она имеет место.
- Устройство 037 предназначено для установки в автомобили ВАЗ 2111, 2112, 2123, 21214, которые оборудованы контроллерами М 1.5.4, Январь 5.1-5.1.3 и т.д.
- Что касается модели 116, то ее использование актуально на Ладах 21114, 21124, 21214. Установка этого устройства допускается на Калины и Приоры. Монтаж девайса допускается на авто, обустроены контроллерами М 7.9.7 и Январь 7.2.
Если столкнулись с проблемой неработоспособности устройства, то при замене нужно ставить такую модель, которая уже была установлена. Но стоит учитывать, что 037 — это не распространенный вариант, как 116, так что найти его сложнее. Последний, в свою очередь, является более распространенным, да и стоимость его ниже.
Замена допускается, но специалисты не рекомендуют этого делать. Все потому, что между собой эти устройства различаются по своей тарировке, поэтому в случае замены придется изменять параметры блока управления. А лезть в «мозги» автомобиля можно только, если понимаете, что нужно сделать, и есть минимальный опыт.
На рынке существует два типа ДМРВ 0 280 218 037 и 0 280 218 116
1. ДМРВ, произведенный в Германии — поставляется в «промасленной» бумаге в мягкой картонной упаковке. На корпусе ДМРВ проставлен код завода 816 .
2. ДМРВ, произведенный в России (собирается в России на предприятии ОАО
«Роберт Бош Саратов», г. Энгельс, из элементов, произведенных в Германии) — поставляется в пластиковом пакете с замком, упакованный в пористый картон. На корпусе датчика — код завода 599 .
На рынке можно приобрести контрафактные датчики, которые имитируют ДМРВ как российского, так и германского производства.
Ниже приведены основные признаки отличия оригинального ДМРВ от контрафактного.
Внешние признаки отличий
чередование такое вначале будет оригинал за ним подделка
1. Комплектность поставки.
В картонную упаковку вкладывается также паспорт изделия, в конце которого проставлен код даты изготовления и штамп ОТК
Упаковка изготовлена из пористого картона
На упаковке, на наклейке с информацией об изделии проставлен штамп с кодом даты изготовления
Упаковка запечатана широким скотчем, края которого имеют форму елочки
В прикладываемом паспорте отсутствует дата изготовления и штамп ОТК
Упаковка изготовлена из тонкого картона без воздушной прослойки
На упаковке, на информационной наклейке штамп с кодом даты изготовления может отсутствовать
Упаковка запечатана скотчем, края которого ровные
По замене датчиков массового расхода воздуха.
В результате проведенных совместно с заводами-изготовителями «Бош-Саратов» г. Саратов и «Роберт Бош ГМбХ» Германия работ по датчикам массового расхода воздуха (ДМРВ) были выявлены следующие замечания, по которым изготовитель их не принимает:
1 . В рекламационном акте (РА) неправильно указывался завод-изготовитель (ДМРВ изготовлен «Бош-Саратов» г. Саратов – в РА указан «Роберт Бош ГМбХ» Германия), что является нарушением информационного письма № 37 – 2002 (исх. № 70000 – 394 от 26 . 08 . 02 ).
2 . ДМРВ некомплектный, отсутствуют защитные пластмассовые крышки, входящие в комплект поставки.
3 . ДМРВ подвергался разборке или был подменен, о чем свидетельствуют следующие факты:
– дата изготовления ДМРВ отличается от даты выпуска автомобиля более чем на 9 месяцев;
– разница дат выпуска корпуса и чувствительного элемента (ЧЭ) более 3 месяцев;
– откручивались винты крепления чувствительного элемента (ЧЭ);
– излом направляющих ушек на ЧЭ;
– в место ЧЭ установлен муляж.
В настоящее время на автомобили с ЭСУД устанавливается только один вид ДМРВ 21083 – 1130010 — 10 (обозначение фирмы «Бош»: на корпусе 037 , на ЧЭ 044 ). Начиная с 2001 года ДМРВ 21083 – 1130010 — 01 (обозначение фирмы «Бош»: на корпусе 004 , на ЧЭ 030 ) на автомобили не устанавливается. Отличительные особенности и принадлежность ЧЭ к корпусу показаны на фотографиях 2 , 3 , 4 . Даты изготовления корпуса и ЧЭ ДМРВ закодированы в виде 3 первых цифр (первая цифра указывает год, вторая и третья – месяц), места нанесения дат указаны на фотографиях 5 и 6 . Расшифровка дат изготовления корпуса и ЧЭ ДМРВ приведена в приложении.
При замене ДМРВ необходимо в рекламационном акте (РА) подробно указывать причину неисправности (код ошибки, если имеется), напряжение с ДМРВ по DST‑ 2 (параметр отображается в режиме входы АЦП) при включенном зажигании, а так же обращать особое внимание на перечисленные выше замечания и не допускать повторных ошибок.
В противном случае ДМРВ будут считаться необоснованно замененными.
Как отличить оригинальный Дмрв от подделки 116?
На оригинале надпись Сделано в Германии написана краской, а на подделке – выдавлена в пластмассе. Характерная особенность оригинала датчика ДМРВ Бош в том, что у него есть такие спецболты со шляпкой, которые крепят сам датчик внутри корпуса. На подделке болты немножечко иные, уже не специальные, а просто обычные.
В чем разница между Дмрв 037 и 116?
Датчики отличаются тарировкой. Для правильной замены необходимо так же поменять тарировку ДМРВ в прошивке блока управления. … Это значит, что при одинаковом фактическом расходе воздуха измеренное количество воздуха с ДМРВ 116 будет на 10 процентов больше чем с ДМРВ 037.
Как проверить датчик массового расхода воздуха гранта?
Проверка ДМРВ при помощи мультиметра актуальна только для части датчиков Bosch. Необходимо измерить напряжение на датчике при незаведенном двигателе (между желтым и зелеными проводами). Если напряжение в пределах 1,01-1,02 вольт — датчик исправен. напряжение свыше 1,05 вольт свидетельствует о выходе из строя ДМРВ.
Как проверить подлинность Бош?
Проверить подлинность изделия можно также и на сайте protect.bosch.com, вручную введя защитный код с наклейки KeySecure. По результатам проверки пользователь получит информацию, свидетельствующую о подлинности продукции. При этом в мобильном приложении будет отображен один из цветовых индикаторов.
Какой Дмрв должен стоять на ваз 2112?
Устройство 037 предназначено для установки в автомобили ВАЗ 2111, 2112, 2123, 21214, которые оборудованы контроллерами М 1.5.4, Январь 5.1-5.1.3 и т. д. Что касается модели 116, то ее использование актуально на Ладах 21114, 21124, 21214.
Что будет если отключить датчик массового расхода воздуха?
Если отключить ДМРВ, блок управления переходит в аварийный режим работы. Топливно-воздушная смесь готовится в зависимости от положения дроссельной заслонки, в результате возрастает расход горючего, а частота вращения коленвала не опускается ниже 1500 об./мин. Кстати, таким способом можно проверить исправность датчика.
