Признаки (симптомы) неисправности помпы двигателя
Неисправность насоса охлаждающей жидкости (помпы) на ранних стадиях практически незаметна.
Но, существует несколько признаков по которым можно самостоятельно определить, что этому механизму приходит конец. На примере помпы системы охлаждения карбюраторного двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099 посмотрим, что это за симптомы.
Признаки (симптомы) неисправности помпы двигателя автомобиля
Помпа — насос системы охлаждения двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099
1. Запотевание (отсыревание) корпуса помпы.
При визуальном осмотре можно обнаружить сырость, запотевание и даже капли влаги на ее корпусе и поддоне двигателя со стороны помпы. В большинстве случаев удается заметить сырость именно на поддоне, так как для доступа к корпусу насоса и проведения его осмотра нужно снимать крышку привода ГРМ. Уровень жидкости в расширительном бачке практически не падает. Если и приходится доливать ОЖ, то не часто.
Причины таких неисправностей — возможно не герметична прокладка под корпус помпы или сальник на оси (при выходе сальника из строя ОЖ начинает сочиться через дренажное отверстие в нижней части помпы).
Дренажное отверстие в нижней части корпуса помпы для вытекания тосола (антифриза) в случае повреждения ее сальника — сигнал для водителя, что ей конец
2. Подтекание охлаждающей жидкости.
Следующая стадия (и чаще всего последняя) выхода из строя помпы — заметная течь тосола (антифриза) под нее и дальше на поддон двигателя. Под автомобилем могут образовываться пятна и даже лужи из охлаждающей жидкости. Уровень в расширительном бачке постоянно падает и приходится все время доливать ОЖ. Обычно на этой стадии большинство водителей начинают замечают неисправность и принимают меры к ее устранению.
Следует учитывать, что течь ОЖ под помпу может случиться не только из-за износа сальника, но и при повреждении прокладки (уплотнительного кольца) под нее.
3. Появление шума во время работы.
Гул от вышедшего из строя подшипника вала помпы может сопровождать подтекание жидкости. На ранних стадиях разрушения помпы он не заметен, но со временем начинает быть заметен. Для уточнения, что гудит помпа или генератор, можно снять ремень привода генератора и запустить двигатель. Если шум остался, помпа неисправна.
4. Низкая производительность.
Использование некачественного тосола (антифриза) может привести к разрушению (разъеданию) лопастей насоса. Особенно если они изготовлены из пластмассы. Эффективность прокачки жидкости такой помпой будет снижаться, пока не пропадет совсем. В результате двигатель автомобиля начнет перегреваться, часто будет включаться вентилятор на радиаторе.
5. Засорение канала подачи ОЖ в помпу.
Ремонт двигателя с применением герметика плюс загрязнение охлаждающей жидкости (например, если не менялась уже лет десять) в ряде случаев приводит к закупорке (частичной или полной) подводящего канала к насосу. Бывали случаи, когда после снятия помпы из под нее вываливался сгусток кусков герметика и ржавчины. В результате прокачка ОЖ через систему охлаждения двигателя постепенно снижается. Двигатель перегревается.
Устранить неисправность можно только сняв помпу и прочистив канал.
6. Заклинивание подшипника.
При выходе из строя подшипника на котором вращается вал помпы, возможно его заклинивание, что приводит к обрыву ремня ГРМ. Необходимо периодически проверять люфт вала. Для этого придется снимать переднюю крышку ремня ГРМ и рукой, с усилием, покачивать вал помпы за зубчатый шкив. В исправной помпе люфта быть не должно.
Вышедший из строя подшипник вала помпы выдает себя повышенным шумом, который хорошо слышен при работе двигателя на холостых.
Примечания и дополнения
— Срок службы насоса системы охлаждающей жидкости (помпы) двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099 довольно большой. Если установлена качественная деталь, то и 100.000 км пробега не предел. На ее работоспособность влияет качество изготовления, сила натяжения ремня, качество залитой в систему охлаждающей жидкости и степень ее загрязнения. Учитывая влияние этих негативных факторов на ее ресурс, то 30-40 тыс км — уже очень хорошо.
Поэтому, необходимо периодически проверять состояние помпы. Например, приурочить такую проверку к замене масла раз в 10.000 км пробега. Проверка включает в себя как минимум визуальный осмотр для обнаружения течи и покачивание шкива помпы (для обнаружения люфта).
— Водяной насос можно отремонтировать, спрессовав крыльчатку, шкив, вывернув стопорный болт подшипника. Чаще всего меняется подшипник и сальник. Но, проще сэкономить время и трудозатраты, и заменить неисправную помпу целиком, так как стоит она не так дорого.
Как легко и просто проверить помпу на двигателе автомобиля (пошаговая инструкция)
Назначение и принцип работы помпы системы охлаждения
Насос системы охлаждения (помпа) выполняет важную функцию — охлаждает двигатель автомобиля. Силовой агрегат при работе нагревается, и во избежание перегрева насос под воздействием ремня ГРМ создает принудительную циркуляцию охлаждающей жидкости в системе. К водяному насосу охлаждающая жидкость поступает из нижнего бачка радиатора. Жидкость, выходящая из насоса, проходит через блок цилиндров и головки цилиндров, затем в радиатор и, наконец, обратно в насос. Без системы охлаждения двигатель не может работать нормально и без проблем.
Неисправная система охлаждения помпы приводит к закипанию охлаждающей жидкости и, как следствие, к отказу двигателя. Неисправный насос может нанести непоправимый ущерб двигателю.
Общая конструкция помпы
Насос представляет собой алюминиевый или стальной корпус, внутри которого находится рабочее колесо, расположенное на валу со шкивом. Внутри конструкции есть специальные каналы, предназначенные для слива и подачи теплоносителя. На приводном валу имеется крыльчатка, которая вращается и приводит в движение охлаждающую жидкость. На другом конце вала находится шкив. Корпус и ротор изготовлены из отливок из магниевого или алюминиевого сплава; Также доступны пластиковые рабочие колеса. Насос системы охлаждения расположен перед блоком цилиндров.
Почему ломается помпа на автомобиле
Что такое помпа и почему она может сломаться? Этот вопрос задают многие начинающие автовладельцы на тематических форумах в сети. Так называется насос, который создаёт циркуляцию охлаждающей жидкости в системе охлаждения двигателя. Иными словами, от насоса зависит охлаждение мотора во время эксплуатации — если помпа вдруг выйдет из строя, то антифриз просто перестанет циркулировать по системе, как итог: перегрев ДВС.
Сама по себе деталь является очень простым устройством, поэтому и ломается крайне редко. Если владелец надлежащим образом следит за своей машиной и своевременно проходит все необходимые процедуры и ТО, то вероятность поломки сводится к нулю. Однако заботливый автовладелец — это редкость. Поэтому помпа без ухода и контроля её состояния в один «прекрасный» день может сломаться и перестать прогонять антифриз по системе охлаждения.
Причин выхода из строя всего три:
- Выработка ресурса (сильный износ узлов, в том числе физическое старение сальника).
- Изначальный брак (низкое качество изделия по вине производителя).
- Замена детали или её ремонт, выполненный с пренебрежением или некачественно.
Как проверить помпу, не снимая с двигателя- пошаговая инструкция
Проверку помпы может выполнить каждый водитель, который знает, что это за механизм и где он расположен. Чтобы убедиться в неисправности насоса делают следующее:
- разогревают двигатель до рабочей температуры;
- не останавливая мотор, пробуют рукой наличие пульсирующих толчков в патрубке, который соединяет помпу с радиатором – при отсутствии таковых продолжают диагностику (с увеличением оборотов пульсация должна учащаться);
- останавливают мотор, осматривают водяной насос на наличие подтёков или отложений серо-рыжего цвета по линиям прилегания корпуса помпы к блоку силового агрегата;
- пробуют на жёсткость шестерню привода вала – она не должна иметь люфта, который появляется вследствие износа подшипника, а это непосредственно влияет на производительность насоса и работы всей системы охлаждения.
При обнаружении течей или налёта на корпусе подкачивающего узла помпу снимают и проверяют состояние крыльчатки. При выявлении неисправности подшипника, которое сопровождается характерным звуком во время работы двигателя – его заменяют. При проверке патрубка на наличие толчков нужно соблюдать меры безопасности и использовать рукавицы, чтобы не обжечься, поскольку температура антифриза в рабочем состоянии может достигать 90° С !
Система охлаждения двигателя должна своевременно отводить тепло от нагретых поверхностей головки и блока цилиндров. Замеченные неполадки в работе требуют срочного устранения. Эксплуатация двигателя с проблемной помпой может привести к более серьёзным последствиям, а возможно – к остановке агрегата, что потребует дорогостоящего ремонта. Диагностика работы водяного насоса без снятия с мотора позволит вовремя определить, а затем и устранить неисправность.
Признаки неисправности
Главное в работе системы охлаждения мотора — это её герметичность. Если система разгерметизировалась, то даже работоспособная помпа не сможет справиться с необходимостью циркуляции антифриза. Однако определить неисправность можно и без специальных приборов или исследований. Водителю достаточно внимательно следить за качеством работы двигателя и показаниями приборов на панели в салоне.
Посторонние шумы
В состав помпы входят две изнашивающиеся детали, от которых почти полностью и зависит её ресурс. Это сальник и подшипник. Износ сальника никак не проявляется на слух, зато подшипник при наличии выработки бесшумно работать не сможет. Звук может быть разным, это визг, гудение и постукивание, а иногда с хрустом. Поскольку вывести помпу из вращения затруднительно, то надо исключить все прочие подшипники со стороны ремней привода агрегатов, убедившись в их исправности, оставив под подозрением помпу.
После чего изучить её состояние более детально. Вращение ротора насоса должно быть абсолютно плавным, без малейших признаков переката шариков подшипника или люфтов. А лучше сразу её поменять, особенно если узел уже много поработал. Замаскировать шум насоса могут натяжные и обводящие ролики ременного привода. Их тоже надо проверить, что значительно проще, поскольку при снятии ремня их легче раскрутить от руки и понять наличие износа.
Свист
Первый признак, который свидетельствует о поломке водяной детальки — это характерный свист. Звук образуется потому, что в системе охлаждения резко понижается давление жидкости из-за отсутствия постоянной циркуляции. Свист издаёт выработанный подшипник. Чтобы убедиться, что свистит действительно помпа, а не генератор или ГРМ, нужно ослабить натяжку ремня и проверить люфт, то есть покачать за шкиф насоса. Если свистящие звуки не прекращаются, значит, он вот-вот выйдет из строя. Единственный вариант — сразу её заменить на новую.
Люфт шкива
Бывают случаи, когда износ качественного подшипника происходит равномерно и шум не возникает. Такой насос ещё бы поработал, но образовавшийся люфт не позволяет нормально трудиться сальнику.
Возникает опасность течи, которая неминуемо и проявится. Таким образом, радиальные или осевые зазоры в подшипниках, ощутимые при покачивании за шкив – сигнал к безотлагательной замене помпы в сборе. В ходе диагностике ремень надо снять, поскольку он очень плотно прижимает подшипник и маскирует имеющийся люфт.
Появление течи
Потерявший герметичность сальник никак не сможет удержать напор антифриза. Система охлаждения работает под избыточным давлением, что при нормальном сальнике играет положительную роль, поджимая его рабочие кромки. После критического износа поджимать там уже нечего, и антифриз под давлением начинает выходить наружу. Это заметно визуально.
Затрудняет диагностику быстрое высыхание антифриза на горячем моторе. Но следы в виде характерного налёта остаются, в том числе и на приводном ремне. Когда течь значительна, то это уже трудно не заметить, уровень жидкости падает, ремень постоянно мокрый и не успевает высыхать, антифриз разбрасывается вращающимися деталями и даже стекает с нижней части кожуха. Дальше ездить нельзя, нужна немедленная замена. Иначе возможен износ и обрыв ремня с последующим серьёзным ремонтом двигателя.
Повышение температуры двигателя
Самый опасный симптом неисправности помпы. Он может означать, как уже описанные причины дефекта, так и относительно редко встречающийся третий – проблемы с крыльчаткой насоса. Непосредственно за перемешивание жидкости и создание её напора отвечает ряд изогнутых лопастей на валу ротора, образующих крыльчатку. Раньше она изготавливалась литьём из чугуна, поэтому её поломки были исключены. Разве что встречались редкие случаи смещения отливки с вала из-за нарушения технологии прессовой посадки её с нужным натягом.
Сейчас для изготовления крыльчаток применяется в основном пластмасса переменного качества.
В условиях быстрого вращения в горячем антифризе на больших скоростях, порождающих кавитацию, лопасти могут начать разрушаться «облысевшая» крыльчатка ничего перемешивать уже не сможет, циркуляция жидкости нарушается, и температура двигателя начинает быстро возрастать. При этом радиатор будет относительно холодным, жидкость из него просто не попадёт к блоку и головке. Очень опасный режим, двигатель надо немедленно выключить и заняться поиском проблемы.
Те же симптомы могут образоваться и при неповреждённой крыльчатке, но для этого потребуется значительная утечка жидкости, образование воздушных пробок и полное пропадание уровня в расширительном бачке. Это достаточно легко заметить при проверке.
Как устранить неисправности
Вплоть до конца прошлого века помпы на многих машинах можно было отремонтировать. Узел снимался и распрессовывался на отдельные детали, после чего обычно заменяли подшипник и сальник. Сейчас уже никто этим не занимается. В настоящее время ремкомплект помпы представляет собой часть корпуса с сальником, подшипником, валом, шкивом и прилагаемую прокладку. Как правило, один и тот же типоразмер с известным из каталога заводским номером изготавливается множеством фирм.
Качество здесь прямо зависит от цены. Не стоит надеяться, что деталь неизвестного производителя сможет обеспечить приемлемый ресурс. Стоит остановиться на фирмах, специализирующихся на многолетних поставках проверенных насосов. В том числе и на конвейеры автопроизводителей. Замена помпы не представляет особых сложностей. Поэтому обычно её меняют в составе комплекта ремня ГРМ. Существуют наборы от одного и того же производителя, как с включением насоса, так и без него.
Покупка такого набора наиболее целесообразна, поскольку солидная фирма не станет комплектовать ремень и ролики некачественной помпой, а при комплексной замене цена работ значительно ниже, поскольку большинство сборочно-разборочных операций совпадают, останется только слить часть антифриза и отвернуть крепёж насоса. Новая деталь ставится с имеющейся в ремкомплекте прокладкой, после чего уровень охлаждающей жидкости доводится до нормы.
Долгий срок службы деталей обеспечится правильной натяжкой приводного ремня, исключающей перегруз подшипников. Обычно применяется динамометрический ключ, который позволяет избежать ошибок при регулировке. Надо только выставить нужное усилие в соответствии с инструкцией.
Срок службы водяной помпы
Помпа считается расходным материалом, который следует заменить с периодичностью 60 тысяч пробега либо 3-4 года работы. Это по рекомендациям производителей. Специалисты рекомендуют менять насос каждую вторую замену ремня газораспределения. На сроки работы влияет качественный антифриз, его своевременные смены, согласно предписанию и недопущение смешивания разных по составу ОЖ. Протечка сальника на насосе, означает необходимость ремонта.
Что лучше, менять помпу или ремонтировать
Обратите внимание, если внешние признаки неполадок водяного насоса отсутствуют, но помпа при этом давно не менялась или использовалась некачественная ОЖ, тогда необходим осмотр устройства изнутри. Дело в том, что лопасти насоса могут быть выполнены из металла. В результате на лопастях образуется коррозия. Также лопасти могут быть изготовлены из пластика или других материалов, что приводит к их механической поломке.
Что касается ремонта помпы, осуществлять данную процедуру можно, но крайне нецелесообразно по причине доступной стоимости данного узла для большинства автомобилей отечественного и иностранного производства. Также не рекомендуется ремонтировать насос системы охлаждения на машинах, где он приводится в действие ремнем ГРМ, так как отремонтированная деталь может оказаться менее надежной по сравнению с новой помпой.
После всех проверок, ремонта или приобретения новой помпы нужно установить насос обратно. Особой аккуратности потребует установка прокладки, а также затяжка крепежных болтов. Для большей надежности и страховки от течей некоторые мастера используют герметики. Отметим, что такой способ не всегда подходит, так как наличие герметика не позволит в дальнейшем ослабить крепление помпы для монтажа ремня ГРМ на некоторых автомобилях при его замене без замены помпы.
Также нужно соблюдать рекомендуемый момент затяжки крепежных болтов помпы. Это необходимо для того, чтобы не повредить резьбу и не передавить прокладку. Завершением всех работ считается заливка антифриза. Если использовался герметик, тогда нужно выдержать до заправки ОЖ в систему пару часов, чтобы герметик успел высохнуть. Далее из системы охлаждения удаляются воздушные пробки, жидкость доливается по уровню. Через некоторое время после запуска и прогрева ДВС до рабочих температур следует осмотреть посадочное место помпы на предмет возможных течей.
Замена помпы своими руками на автомобилях ВАЗ
Как уже было сказано выше, процедура замены на разных моделях автомобилей будет выглядеть по-разному. Это связано с расположением узла в подкапотном пространстве и конструкцией самого автомобиля. Проще всего выполнить замену на автомобилях производства ВАЗ.
Порядок замены выглядит следующим образом:
Видео: как заменить водяной насос на ВАЗе
Демонтаж и монтаж изделия на автомобилях ВАЗ занимают около часа. На автомобилях других марок работа может занять больше времени из-за того, чтобы придётся откручивать подушки двигателя.
Последовательность замены помпы на примере «Пежо 307»
Машина загоняется на смотровую яму, колёса фиксируются башмаками. Переднее правое колесо поднимается домкратом и снимается торцовым ключом.
Через сливное отверстие под радиатором старый антифриз сливается в подставленную ёмкость (это может быть как десятилитровое ведро, так и обыкновенный таз).Следующий этап — снятие ремня ГРМ для получения доступа к помпе. Рядом со шкивом распределительного вала есть фиксатор ремня и болт натяжителя ремня ГРМ. Рожковым ключом на 10 ослабляется вначале фиксатор, а потом — болт натяжителя.
Для ослабления ремня ГРМ на «Пежо 307» требуется ослабить натяжительный ролик.После ослабления этих болтов натяжение ремня ГРМ тоже ослабнет и его можно будет снять вручную.
Ослабленный ремень ГРМ на «Пежо 307» можно снять вручную.Открывается доступ к помпе. Она держится на пяти болтах на 12, которые легко выкручиваются обычным рожковым ключом.
Доступ к водяной помпе «Пежо 307» открыт, можно снимать.Помпа извлекается, на её место ставится новая и система охлаждения собирается в обратном порядке.
Езда при неисправной помпе
Ездить с неисправной помпой нельзя. Если водитель не хочет заниматься капитальным ремонтом своего автомобиля (причём далеко не факт, что этот ремонт будет удачным), то единственный способ перемещения для него — взять неисправный автомобиль на буксир и без запуска двигателя доставить его в ближайший сервисный центр или в гараж для ремонта.
Итак, водяная помпа является очень важным агрегатом, шутить с которым категорически не рекомендуется. К счастью, на большинстве автомобилей помпу можно заменить своими руками, причём справиться с этой задачей под силу даже начинающему водителю. Возможно, у новичка на это уйдёт больше времени, чем у профессионала. Но при этом он получит бесценный опыт и сэкономит деньги.
Нужно ли менять охлаждающую жидкость при замене помпы
Если коротко — да, меняя помпу, надо сменить и охлаждающую жидкость. Есть две причины, по которым это следует сделать:
- прежде всего, на подавляющем большинстве автомобилей смена помпы попросту невозможна без полного слива антифриза;
- водяная помпа очень требовательна к чистоте антифриза. Именно по этой причине категорически не рекомендуется заливать обратно ранее слитую охлаждающую жидкость. Даже если ёмкость, в которую сливали антифриз, кажется чистой.
При замене помпы необходимо заменить и антифриз в системе охлаждения, причём антифриз должен быть качественным.Здесь же следует отметить, что заливать в автомобиль нужно не только новую, но и самую качественную охлаждающую жидкость. Ведь как уже говорилось выше, подавляющее большинство всех проблем с помпами — от плохого антифриза. Именно по этой причине экономия на антифризе категорически неприемлема, потому что она может однажды стать причиной капитального ремонта всего двигателя.
Шум в районе ГРМ? Новая помпа умирает? А может нет?)))
И так начну с того, что появился непонятный шум в районе ГРМ, стразу подумал на замененную недавно помпу, (может сырец попался) уж больно шум был странным и немного похожим на умирающий подшипник, не постоянный но шуршащий.
Весь процесс фотографировать не получилось, у меня только две руки))) И погода была не надежной.)
Начал с тобой, что снял защитный кожух ГРМ, ослабил зубчатый ремень, аккуратно скинул его с помпы не сбивая метки. Люфта нет! При прокручивании тоже никаких заеданий и шуршаний, она была в идеальном состоянии ( для отечественных агрегатов) )))))
Накинул ремень обратно и натянул. Завел двигатель и начал прислушиваться. Со стороны наверное это выглядело глупо))))) но я взял шланг, один конец в ухо)) А вторым начал нацеливать на все крутящие части. От роликов и от помпы не было никаких посторонних шумов. Идем дальше вниз)))) И! Шум исходит от зубчатого шкива коленвала! Было много мыслей, даже о маслянном насосе, хотя чему там изнашиваться да и в масле он все время.))
Оказалось все до ужаса банально и просто! Ремень в определенных частях терся о бортик шкива и издавал такой замысловатый шум… Поверьте мне шум был похож не на трущийся ремень, а на начинающий шуметь подшипник, это меня и запутало.
А теперь фото…
На первый взгляд ремень не на краю…
Вот такими боковыми круглогубцами для стопорных колец я натягиваю ремень))
Увидел микротрещины на ремне в районе каждого зубца. Если у меня стоят поршня с выемками ремень ГРМ все равно пора менять? Или это пока еще нормально?))) Это вопрос без сарказма)))

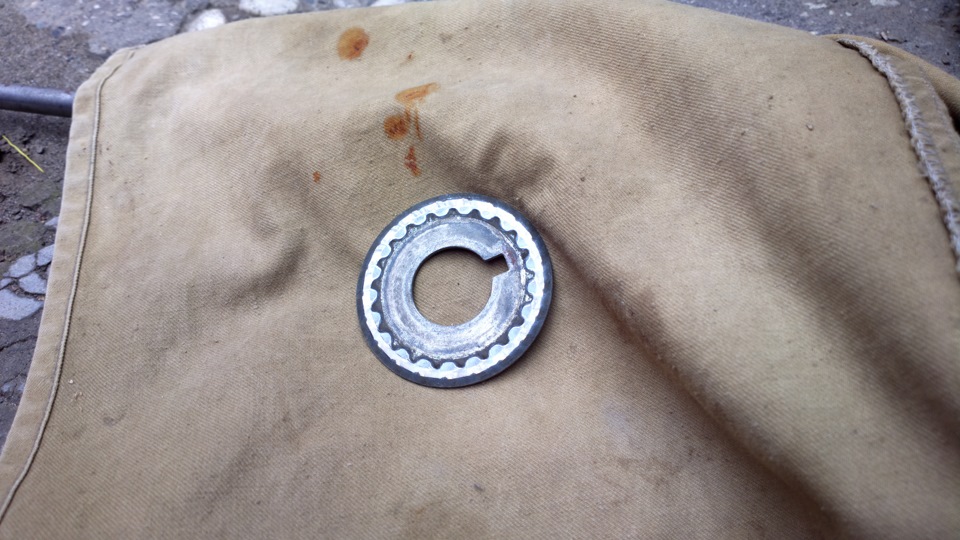

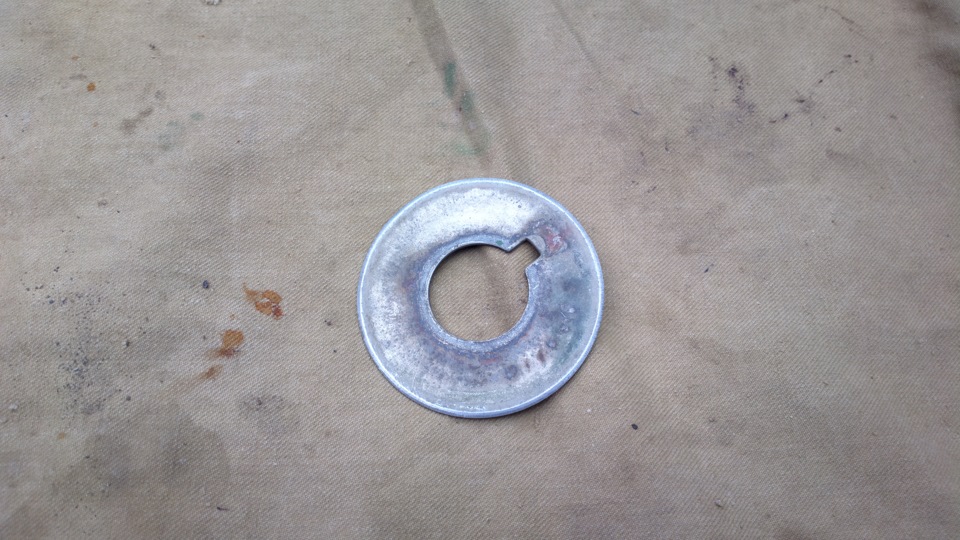

Я сделал так, немного сточил края шайбы, чтобы получился типа "клин" как и с другой (рабочей) стороны. И надел эту шайбу наоборот.

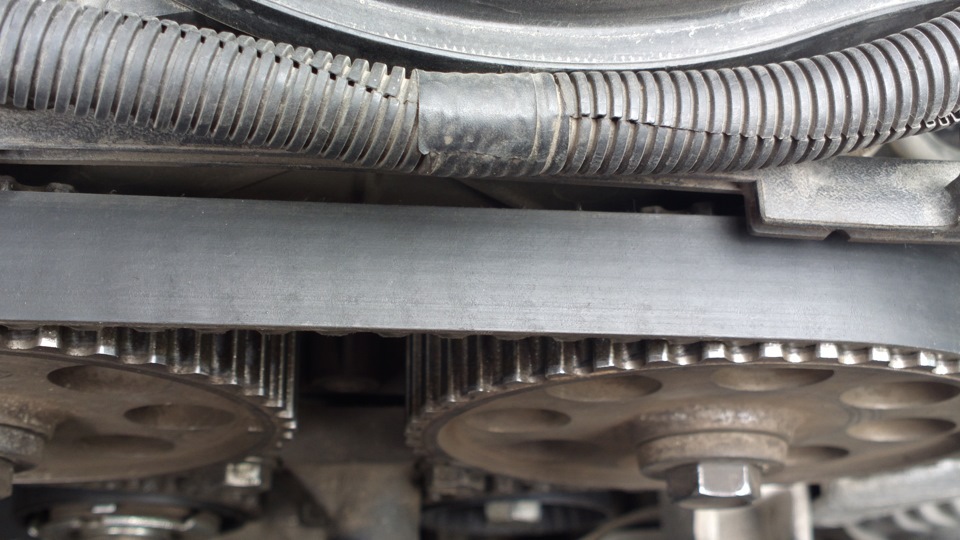

Вы можете заметить на шкивах распредвалов как должен находиться ремень)) посередке, если сказать точнее).
Более опытные и наблюдательные могут заметить, что метке на ролике-натяжителе стоит немного неправильно. Я это дело исправил после того сделал последнюю фотку.))
Всем спасибо за внимание, если кому помог буду рад.))
Удачи на дорогах!
