Как отцентровать диск сцепления без первичного вала

Замена сцепления. Заморочки ч.1. Центровка диска.

Немного о центровки диска сцепления. И популярном мифе:

Миф. Если не отцентровать диск, то сцепление будет "бить".
Правда. Если не отцентровать диск, то не получится установить КПП на место, т.к. центры отверстий корзины, диска, посадочного места на маховике должны совпасть, в противном случае вал не зайдет до конца.

Вообще официальных методов центровки диска существует 2.

1) Центровка диска по посадочному месту первичного вала. Этот метод штатно используется в СЦ опелеподбных авто, в т.ч. и Ланоса. Используется оправка по размерам первичного вала. Для Ланоса вот такая

2) Центровка диска по корзине. Используется инструмент такого типа

Неофициальных методов много
— черенком от лопаты
— пальцем
— другими частями тела и всякой фигней, что попадется под руку.

Но я опишу 2, которые очень простые, не требуют вложений, из подручных материалов делаются за 5 минут

1 Способ. Болт и синяя изолента.
Вообще, синяя изолента — уникальная вещь. Ей можно отремонтировать все. И не только отремонтировать.

Но я отвлекся.
Вообще, я давно таким способом не пользовался, поэтому фото не будет. Объясню на словах.

Нам понадобится
— болт М10 или сверло на 10 или 11 мм.
— моток синей изоленты
Сначала на конец (болта) наматывает некоторое кол-во изоленты и примеряем что бы он (конец болта) с небольшим натягом входил в посадочное место первичного вала на маховине.
Потом, отмеряем растояние на котором будет находиться диск сцепления и наматываем необходимое кол-во изоленты, что бы диск смог одеться с небольшим натягом.
Т.е. мы получаем аналог приспособления из официального 1 способа.

2 Способ. С помощью 2-стороннего скотча.
Нам понадобится
— двусторонний скотч
— ножницы
Суть простая, мы должны зафиксировать диск сцепления к корзине выставив его по центру. Для этого отрезаем 3-4 небольших кусочка 2-стороннего скотча, размером 5х5 мм. Больше не надо. Наклеиваем на корзину как на фото

И на него приклееваем диск сцепления, выровняв его по центру. Это не сложно, по окружности диска видно край рабочей поверхности корзины, и этот край должен быть одинаков со всех сторон.

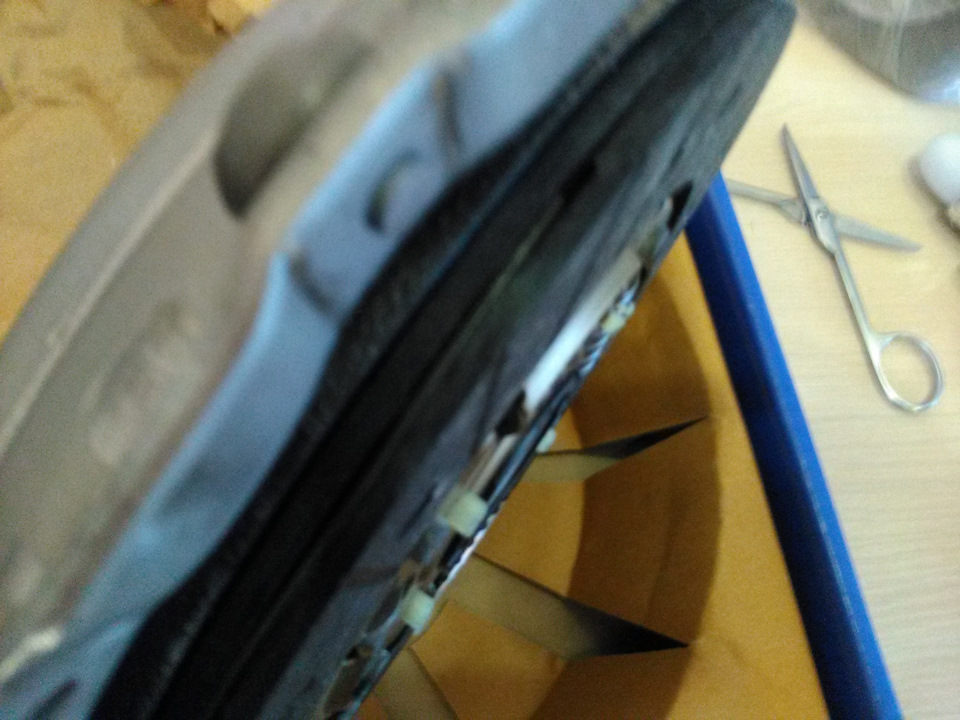

Дальше диск держится на корзине в вертикальном положении

Остается только установить корзину и КПП.
При запуске двигателя, эти кусочки сорвутся и сгорят. Будет всего один малозаметный рывок при запуске двигателя. Но если скотч качественный, то нужно будет покататься. И не факт что сразу получится тронуться.
На скотче 3М как то пришлось прокатиться километров 10 и переключать передачи без выжима сцепления ))

Как отцентровать диск сцепления без первичного вала

Немного о центровки диска сцепления. И популярном мифе:

Миф. Если не отцентровать диск, то сцепление будет "бить".
Правда. Если не отцентровать диск, то не получится установить КПП на место, т.к. центры отверстий корзины, диска, посадочного места на маховике должны совпасть, в противном случае вал не зайдет до конца.

Вообще официальных методов центровки диска существует 2.

1) Центровка диска по посадочному месту первичного вала. Этот метод штатно используется в СЦ опелеподбных авто, в т.ч. и Ланоса. Используется оправка по размерам первичного вала. Для Ланоса вот такая

2) Центровка диска по корзине. Используется инструмент такого типа

Неофициальных методов много
— черенком от лопаты
— пальцем
— другими частями тела и всякой фигней, что попадется под руку.

Но я опишу 2, которые очень простые, не требуют вложений, из подручных материалов делаются за 5 минут

1 Способ. Болт и синяя изолента.
Вообще, синяя изолента — уникальная вещь. Ей можно отремонтировать все. И не только отремонтировать.

Нам понадобится
— болт М10 или сверло на 10 или 11 мм.
— моток синей изоленты
Сначала на конец (болта) наматывает некоторое кол-во изоленты и примеряем что бы он (конец болта) с небольшим натягом входил в посадочное место первичного вала на маховине.
Потом, отмеряем растояние на котором будет находиться диск сцепления и наматываем необходимое кол-во изоленты, что бы диск смог одеться с небольшим натягом.
Т.е. мы получаем аналог приспособления из официального 1 способа.

2 Способ. С помощью 2-стороннего скотча.
Нам понадобится
— двусторонний скотч
— ножницы
Суть простая, мы должны зафиксировать диск сцепления к корзине выставив его по центру. Для этого отрезаем 3-4 небольших кусочка 2-стороннего скотча, размером 5х5 мм. Больше не надо. Наклеиваем на корзину как на фото

Название такое длинное потому что трудно найти инфу именно по этой модели. Спасибо всем кто отвечал на вопросы, отдельно спасибо Диме trilian за подсказки. Пишу но пока не доделал-не прокачал сцепление. Надеюсь на советы.
Симптомы к замене были такие. На 4,5 передачах если резко дать газу сначала росли обороты потом машина разгонялась. Пробег около 250. Сцепление скорее всего было родное валео. Менял только диск без корзины. Отдельно диск смог найти только stellox 0700094sx. Не доверяю этой фирме но других аналогов тупо не смог найти. Если знаете-напишите. Ладно хоть этот подошел. Сейчас цена по автодоку 1370р а зимой я брал в парткоме 1000р. В сборе валео у нас стоит 6-7 тыщ и выжимной около 5. Это если делать по уму. И не забудьте масло в кпп.

Диск ведомый нашел только этот ладно хоть встал

По работе. Делал в гараже на яме. Сверху вывешивать ничего не потребовалось. Хорошо если будет 2 домкрата а лучше три-удобнее играть коробкой. Постараюсь описать максимально подробно т.к сам искал но инфа именно по нашему мотору в дефиците)
Сначала сливаем масло с кпп (пробку видно), потом откручиваем датчик зх чтоб не обломить штекер. Откручиваем с обоих сторон ступичные гайки на шрусах. Трудно, но я справился китайскими головками и воротком на 1/2 дюйма. Мои скорее всего тянули пневмопистолетом на сервисе. Справа стояла гайка на 32 а слева на 30. Какой шрус родной а какой нет визуально я не понял. Надо хорошие головки и вороток а лучше под квадрат на дюйм. Я откручивал буквально стоял на трубе удлинителе и раскачивал, думал согнется вороток, треснет головка или открутится гайка. Гайки сдались первыми. Кстати под вороток подложил бруски чтоб не было изгиба и была опора.
Как открутили шрусы дальше проще. С обоих сторон выкручиваем 2 болта что крепят стойку к кулаку и вытаскиваем стойку из кулака, а потом вытаскиваем шрусы из ступиц. Дальше снизу надо открутить подвесной. Там у нас три болта на 13. Видно только два но есть третий сверху, щупайте. Там же в этом же районе надо открутить одну гайку что крепит стартер. Это очень, ОЧЕНЬ неудобно но возможно. При снятии стартера я слышал версии что надо снять полуось. Возможно да. Но у нас в отличии от дизелей похоже сделано что то не так. Правую полуось просто так как левую не открутишь. Там стоит втулка та на которой ещё у некоторых слизывает шлицы. У меня она сидит плотно я её сбить не смог, по этому и откручивал правый наружный шрус.
Дальше. Слева снимаем левый подкрылок и всю шелуху. Там какая то аллюминиевая труба вдоль и к ней две трубки вертикально. От кпп откручиаем всякие фиксаторы шлангов и проводов. Откручиваем три гайки левого внутр. шруса.

Полный размерДостал шрус

Вытаскиваем немного, заворачиваем в тряпку и вытаскиваем полностью. Снимаем шланг выжимного. Откручиваем хомут на кулисе кпп и выдергиваем трубу кулисы типа как на ваз 08. У меня кстати кулиса а бывают тросы. Да, забыл. В начале надо снять акб, вытащить мозги из железной пластины и отвести в сторону фары, снять пластмассовую большую хрень что держит мозги и акб. Бачек ОЖ открутить гайку на 10 и вместе со шлангом тоже отвести к фаре. Верхний кронштейн кпп какой то хитрый. Верхнюю гайку открутишь кпп опустишь а он не вылазит. Надо сверху епнуть кувалдой тогда он разберется.

Полный размерВид сверху

Дальше выкручиваем два болта на стартер. Это из под капота. Но сам стартер вы не достанете. В принципе остается пройти по кругу открутить кпп. Там на 16 и вроде есть на 13. Потом когда отодвините кпп на 7-10см можно будет вынуть стартер вместе с проводами и попробовать открутить провода от втягивающего. Я сломал хоть и замачивал. За 17 лет пластмасса стала очень хрупкая. Штаны рядом. Тупое крепление на железную шпильку.

Полный размерСтартер до замачивания, похоже 17 лет не доставали, но работал. Лучше б я его не трогал.

В общем втягивающее китайское от 650р и надо переделывать клеммы. У меня друг автоэлектрик как раз они делают стартеры и генераторы. Я отдал ему номера запчастей не знаю. Я отдал он мне скидывает фотку какой писдец в генераторе. Текло с насоса гура масло. Позже наверно опишу как менял сальник на насосе.
В итоге как отодвините кпп можно вынуть стартер. А можно и не вынимать. Главное не забудьте его туда обратно всунуть перед тем как соединять кпп с мотором. А то потом не влезет. Мне стартер отдали позже. Я полчаса лазил пытаясь всунуть-не лезет! Пришлось снять ресивер впуска-два длинных болтика е-головкой, с трудом он вылез в сторону кпп. Потом открутил штаны и подложив брусочек отодвинул их от блока на 10см. Там гайки под ключ на 10 с вращающейся шайбой откручиваются они легко. Прокладка железная её чуть смазал герметиком.
Снизу есть опора кпп типа косточка, два болта на 19, снимаем полностью.
Кпп полностью вытаскивать не стал. Делал один. Да и зачем? Проворачивая корзину мощной отверткой открутил болтики на 10 и достал корзину с диском.

Полный размерСнял корзину

Новый диск примерно в 2 раза толще

Полный размерНовый и старый диски толщина.
Маховик и корзина идеально гладкие, лепестки визуально в норме. Считаю я вовремя залез, не нацарапало.
Дальше чтоб ровно поставить диск по уму нужна оправка. Но я как и на ваз09 приклеил ведомый диск к корзине на суперклей. Ушло меньше полтюбика. Ещё у меня был герметик-прокладка в шприце для крышки кпп, остатки, намазал ещё и его и прижал кирпичами на 10мин. Главное приклеить ровно, отцентровать. Фто к сожалению не сделал. Удалось всунуть корзину и прикрутить не сорвав диск. Кстати там есть штифты но не лишне пометить перед снятием корзину и маховик чтоб точно встало с первого раза.
Забыл. Мотор домрат под сливную пробку в поддоне, коробка на двух домкратах. При втыкании желателен второй человек чтоб пододвинул домкраты пока вы корячите коробку. Осторожно не прижмите проводку сверху. Недавно один парень тут на драйве писал что зажал и там похоже чето замкнуло и долго епся. Да и не забудьте всунуть стартер!
Обратно собрать не проблема. Проблема прокачать сцепление когда не знаешь как! И читал, и смотрел канал ремонт рено.

У меня с двумя скобами.

Блин пишут что с двумя скобами вроде как надо поворачивать прокачной штуцер по и против часовой стрелки для прокачки. Но у меня что вытаскиваешь вторую скобу что нет проворачивается только на пару мм одинаково. А дальше штуцеру не дает провернуться сам корпус кпп. Пробовал спускать жидкость самотеком. Вышло много но всё каплями, сплошной струйки не добился.
В общем, парни у кого такой выжимной с двумя скобами объясните пожалуйста. Завтра попробую конечно купить большой шприц и прозрачную трубку. Но надо знать сам принцип, он мне пока не понятен!
Позже немного опишу про ремонт насоса гура, замену помпы, замену пыльника на стойке. Накопилось в общем.

Хочу поменять сцепление! Чем отцентрировать диск сцепления? Первичного вала с фордовской коробки у меня нет! Что можно придумать? Кто сталкивался, подскажите! Может с чего то подойдет или с чего то сделать? Спасибо.

• Сцепление то буксует то нет – 2 ответа
• Замена сцепления Форд Мондео – 1 ответ

Отцентровать диск сцепления можно несколькими способами:

1. Выставить на глаз. Если не торопиться и внимательно вдумчиво посмотреть — все выйдет. Точности вполне достаточно.
2. Если же глаз обманчив, то ослабить крепление корзины так, чтобы ведомый диск в ней свободно болтался. И одевая коробку, сначала, ловим первичным валом ведомый диск, а затем подшипник КВ. В последнюю очередь затягиваем болты корзины сцепления.
3. Выточить деревянную оправку. Замеряй внутренний диаметр подшипника в КВ, и внутренний диаметр шлицевого в ведомом диске и по этим размерам делай оправку.

Например на форд фокус центровка делается таким образом:

Используется головка «на 12» (длиной 50 мм и диаметрами 17/15 мм).

Отцентровка ведомого диска производится по его шлицевому отверстию и отверстию во фланце коленчатого вала (под хвостовик первичного вала коробки передач).

При установке «корзина» центрируется по трем штифтам, запрессованным в маховик.

Как отцентровать диск сцепления без первичного вала

Цель этой статьи — чуть-чуть прояснить алгоритм монтажа и демонтажа, рассказать о принципах замены сцепления своими руками. Однако сходу предупредим о том, что алгоритм может незначительно меняться в зависимости от конкретной марки автомобиля. Замена цилиндра сцепления и другие подобные работы относятся к категории профессиональных: приступать к ним самостоятельно можно лишь в том случае, если вы имеете определенный опыт работы с «внутренностями» транспортных средств и готовы потратить большое количество времени.

Как отцентровать диск сцепления?

Ford Mondeo I 1993 — 1996

Хочу поменять сцепление! Чем отцентрировать диск сцепления? Первичного вала с фордовской коробки у меня нет! Что можно придумать? Кто сталкивался, подскажите! Может с чего то подойдет или с чего то сделать? Спасибо.

Отцентровать диск сцепления можно несколькими способами:

1. Выставить на глаз. Если не торопиться и внимательно вдумчиво посмотреть — все выйдет. Точности вполне достаточно.
2. Если же глаз обманчив, то ослабить крепление корзины так, чтобы ведомый диск в ней свободно болтался. И одевая коробку, сначала, ловим первичным валом ведомый диск, а затем подшипник КВ. В последнюю очередь затягиваем болты корзины сцепления.
3. Выточить деревянную оправку. Замеряй внутренний диаметр подшипника в КВ, и внутренний диаметр шлицевого в ведомом диске и по этим размерам делай оправку.

Например на форд фокус центровка делается таким образом:

Используется головка «на 12» (длиной 50 мм и диаметрами 17/15 мм).

Отцентровка ведомого диска производится по его шлицевому отверстию и отверстию во фланце коленчатого вала (под хвостовик первичного вала коробки передач).

При установке «корзина» центрируется по трем штифтам, запрессованным в маховик.

по ремонту Ford Mondeo I

Подпишись на наш канал в Яндекс.Дзене

Еще больше полезных советов в удобном формате

Инструменты: что понадобится

Если вы не имеете «под рукой» подъемника либо хотя бы гаражной ямы, справиться с работой будет непросто: получить доступ к интересующим элементам можно лишь после комплексной разборки. Возможно, имеет смысл уточнить у знакомых и друзей: иногда на свободный профессиональный подъемник в сервисе пускают посторонних людей, которым необходимо заняться собственным транспортным средством.

В плане инструментов все тоже далеко не просто: понадобятся ключи (13, 15, 17, 19), набор головок, притом головка на 10 должна быть удлиненной. Желателен и ключ-трещотка под головки. Потребуются головка на 32 (для откручивания ступичной гайки), молоток, небольшой ломик (либо аналогичный инструмент), ключ-звездочка (для откручивания карданного вала; либо 8, либо 10), а также набор шестигранных ключей. Конечно, потребуется также помощь людей со стороны: самостоятельно осуществить замену маховика и диска сцепления в одиночку практически невозможно.

Как отцентровать диск сцепления?

Буду менять сцепление. Чем отцентрировать диск без первичного вала? Спасибо.

Замена сцепления на автомобилях марки Ford Mondeo – актуальная проблема. К сожалению, если вы не являетесь обладателем заводского фордового вала, сделать это будет непросто. При замене данного механизма необходимо отцентровать диск. О том, какими способами это можно реализовать, читайте в статье.

Способы отцентрования сцепления

Диск в механизме сцепления можно отцентровать заводскими и подручными методами. Для этого необязательно ехать в сервисный центр или мастерскую. Ниже приведем основные методы калибровки:

• Отцентровку можно выполнить «на глаз». Если подойти к решению вопроса вдумчиво и без спешки, вполне можно качественно выставить диск.
• Если не уверены в собственных силах, то ослабьте ведомый диск сцепления до состояния «болтания». В момент сборки механизма начать следует с ведомого диска, а затем надеть подшипник КВ. Последней операцией затянуть все крепежи.
• Заранее сделав замеры подшипника и шлицевого в диске, можно изготовить оправку из древесины. Такой точности будет достаточно.

Разберем отцентровку на примере Ford Focus. Применяется головка 12 мм, которая устанавливается в шлицевое отверстие и в коленчатый вал.

Детальный алгоритм

В видеоролике ниже представлена пошаговая инструкция по замене сцепления на примере автомобиля Рено Логан.

Первый этап работы

Необходимо ослабить колесные гаек и гайки ступичного подшипника. После этого нужно будет отсоединять все, что препятствуют демонтажу коробки, а именно: батарею, посадочное место для батареи, патрубок воздушного фильтрационного элемента. Теперь обращаем внимание на рычаг переключения передач: его нужно будет отсоединить от коробки, а с самой коробки демонтировать датчик скорости. Все работы нужно выполнять неспешно, поскольку всегда существует риск повредить один из элементов ввиду одного неосторожного движения (именно по этой причине такие работы обычно доверяют специалистам).

«Подготовительный» этап не заканчивается вышеописанным. Теперь нужно будет демонтировать патрубок тормозной жидкости, «идущий» на гидравлический подшипник. Обычно он фиксируется при помощи скобы. Предварительно также рекомендуется снять колеса с прокачки тормозов (снять колпачок), чтобы трубу с тормозной жидкостью можно было чуть приглушить.

После вышеописанного нужно открутить подушку коробки с левой стороны (иногда требуется специальный ключ) и вытащить шпильку из подушки крепления коробки (располагается за коробкой, в непосредственной близости от салона); можно демонтировать всю подушку целиком, хотя это не является обязательным.

Второй этап работы

Необходимо открутить гайки коробки от мотора (нужно демонтировать несколько болтов). После этого автомобиль нужно будет приподнять и демонтировать колёса, открутить ступичную гайку. Далее осторожно демонтируем шаровую опору, раскручиваем гайку; болт обязательно нужно вытащить до конца, поскольку в противном случае шаровая опора не пойдет вниз (болт попадет в паз). Шаровую опору нужно протянуть вниз, притом для того, чтобы это сделать, потребуется специальный инструмент (в отдельных случаях можно использовать небольшой ломик).

Далее слейте масляную жидкость из коробки (там будет порядка нескольких литров), после чего выньте шрус. Для того, чтобы было удобнее, тормозной диск лучше отвести чуть в сторону и через сделанную из меди либо алюминия проставку (нужно подумать о состоянии «чуткой» к механическим воздействиям резьбы) простукиваем резьбу.

Аналогичная процедура повторяется с противоположной стороны транспортного средства (возможно, там придется убрать еще одну из запчастей). После этого вам нужно будет открутить кардан от раздатчика, убрав болты ключом типа звездочка; нужно соблюдать аккуратность, поскольку подчас кардан выходит не сразу.

Обратив взгляд в сторону капота, вы увидите подушку, которая фиксирует коробку; полностью демонтировать ее не нужно — достаточно открутить шпильку. Затем выкручиваем фиксаторы стартера и провод его массы (обычно это две шпильки). Теперь нужно будет установить под мотор подпору; с подъемником сделать это несложно: нужно чуть-чуть поднять машину и поставить какую-либо подпорку на пол, после чего вновь опустить автомобиль так, чтобы двигатель располагался непосредственно на подставке.

Третий этап работы

Приступаем к откручиваю «лыж», на которых располагается двигательное устройство; нужно демонтировать каждую из них. Затем открутите болты, обеспечивающие фиксацию коробки на двигателе. На этом этапе обойтись своими силами будет почти невозможно: понадобится несколько помощников. Чуть-чуть покачивая коробку то влево, то вправо, демонтируем ее. Теперь вы можете увидеть внутреннюю часть двигателя. Вначале на глаза попадется гидравлический подшипник с рабочим цилиндром; иногда они являются одним целым, иногда идут по отдельности.

Теперь нужно перейти к корзинке и демонтировать ее. Она зафиксирована болтами, которые легко снимаются с использованием ключа-десятки. После того, как она будет демонтирована, вы наконец-то сможете увидеть диск сцепления. Рекомендуется сразу проанализировать его состояние «на глаз». Скажем, вполне может быть, что в процессе эксплуатации слетели накладки и оказались изношены отдельные части.

Также после того, как корзина оказалась снятой, вы можете увидеть двумассовый маховик.Обычно он не является монолитной конструкцией: сделан из двух элементов; во внутренней части располагаются демпферные пружины. Соответственно, теперь вы можете уточнить состояние каждого из устройств и при необходимости произвести замену. В большинстве случаев замена маховика сцепления и замена самого сцепления производятся разом (об этом уже было сказано в начале текста).

Сборка сцепления

Сама сборка предполагает обратный вышеописанному алгоритм. Учтите, что для правильного монтажа необходима оправка (иначе диск нельзя будет отцентрировать). Важно, чтобы оправка полностью подходила по размеру.

Небольшой нюанс: выполняя сборку, обратите внимание, что на одной из сторон диска обычно есть какая-либо надпись на английском (пример: flywheel side); она говорит о том, что именно этой стороной диск приставляется к маховику. Сама сборка предполагает обратный вышеописанному алгоритм. Учтите, что для правильного монтажа необходима оправка (иначе диск нельзя будет отцентрировать). Важно, чтобы оправка полностью подходила по размеру.

Процесс замены сцепления достаточно трудоемкий, требует профессиональных навыков и подготовки, немалого комплекта инструмента и оборудования. Цена замены сцепления в автосервисе демократична, а работа специалистов поможет сэкономить свои нервы и силы. Для получения квалифицированной помощи, достаточно заполнить форму, представленную ниже.

Как заменить вилку

Приводная вилка сцепления является своего рода рычагом, обеспечивающим отведение нажимного диска и выключение сцепления. В коробках передач гидравлического привода такой механизм, состоящий из пары лапок, металлического стержня и рычага, встречается достаточно редко.

Инструкция по замене

Наряду с другими автомобильными механизмами, вилка сцепления может выходить из строя при износе или в результате растрескивания. Этапы замены:

• снятие возвратной пружины;
• отгиб цилиндра и извлечение оси вилки;
• удаление специального защитного покрытия;
• извлечение вилки.

На заключительном этапе замены устанавливается новый механизм. С этой целью конец пружины вставляется в люк и плавно продвигается в конец мимо подшипниковой муфты и пружин до специального углубления с лепестками.

Замена цилиндра

Рабочий цилиндр сцепления расположен рядом с КПП и зафиксирован двумя болтами на картере коробки. Пришедший в негодность цилиндр вызывает вытекание тормозной жидкости, что сопровождается лёгкостью нажима педали без включения сцепления.

Инструкция по замене главного цилиндра

Главный цилиндр является узлом гидравлического привода, осуществляющим включение и выключение сцепления трансмиссии. Механизм преобразует усилие ножного нажима в давление рабочей жидкости внутри контура привода.

• откачивание тормозной жидкости из бака гидропривода при помощи резиновой груши;
• отсоединение резинового ремня, зафиксированного на расширительном бачке и автомобильном кузове;
• снятие расширительного бачка;
• отворачивание гайки, фиксирующей трубопровод на цилиндре и отведение его в сторону;
• ослабление хомута, удерживающего шланг на главном цилиндре при помощи отвёртки;
• снятие хомута с цилиндра;
• отворот пары гаек, фиксирующих цилиндр, при помощи удлинителя с накидной головкой;
• снятие цилиндра и удаление из него оставшейся тормозной жидкости.

Устанавливать новый главный цилиндр сцепления необходимо в обратном порядке. После установки обязательно осуществляется прокачка гидропривода.

Инструкция по замене рабочего цилиндра

Рабочий цилиндр является одной из составляющих гидропривода. При нажиме на педаль происходит срабатывание поршня главного цилиндра и нагнетание тормозной жидкости внутрь рабочего цилиндра.

• ослабление гайки, фиксирующей шланг на цилиндре, при помощи ключа;
• пассатижами оттягивается и снимается пружина с рабочего цилиндра;
• разгибается пассатижами и извлекается шплинт из отверстия на кончике толкателя рабочего цилиндра;
• посредством ключа выворачивается пара болтов, фиксирующих цилиндр на картере сцепления КП;
• отсоединение скобы фиксации оттяжной пружины от рабочего цилиндра;
• снятие толкателя рабочего цилиндра;
• отворот гайки, фиксирующей шланг на цилиндре;
• снятие рабочего цилиндра.

Установку нового рабочего цилиндра сцепления необходимо выполнить в обратном разборке порядке. После установки обязательно производится прокачка сцепления.
