6.2 Снятие и установка/проверка датчика в топливном баке
Датчик уровня ввинчен вверху в топливном баке. При понижении уровня топлива в датчике опускается поплавок. При этом за счет скользящего контакта на поплавке увеличивается сопротивление датчика. Из-за этого падает напряжение на указателе, и стрелка опускается в направлении "Пусто". Если поплавок продолжает опускаться, на некоторых моделях в определенном положении замыкается сигнальный контакт и на щитке приборов загорается сигнальная лампа резервного запаса топлива. Датчик уровня топлива следует проверить, если указатель уровня топлива на щитке приборов показывает слишком высокий, слишком низкий или вообще не показывает уровень топлива.
Модели с полным приводом имеют два разделенных датчика уровня топлива. Датчик уровня топлива топливного насоса находится в левой половине бака, смотря по направлению движения, датчик вспомогательного насоса находится в правой половине топливного бака, также глядя вперед по направлению движения. При возникновении неполадок следует проверить оба датчика.
Условие проверки: Все электрические провода должны быть проверены на протекание тока согласно электрической схеме, см Главу Система электрооборудования.
- Отключить кабель массы от батареи.
- Снять заднее сиденье, см. Главу Колеса и шины, кузов, окраска автомобиля, уход за автомобилем.
- Отвинтить крышку топливного насоса и отключить штекер.
- Ослабить шланговые хомуты и отсоединить топливные шланги. Для облегчения установки пометить шланги липкой лентой.
- Ослабить болты крепления датчика уровня топлива.
- Оттянуть датчик вверх, наклонить в сторону и вынуть. При этом подложить тряпку и собрать вытекающее топливо.
- Удерживая датчик в установочном положении измерить омметром сопротивление в указанных положениях поплавка. Модели до 9/89 г. вып.: Подключить омметр к клеммам а и b на штекере.
- Положение соответствует степени наполненности бензобака. "0" соответствует пустому баку, "1/2" соответствует наполовину наполненному баку, положение "1" соответствует полному баку.
Требуемые значения
| Модель | Уровень поплавка в мм | Сопротивление в Ом | ||
| 1 | 1/2 | 0 | ||
| с 9/89 г. вып. | 117 | 3 | ||
| __ | __ | |||
| 0 | 110 | |||
| Компакт с 10/89 г. вып. | 104,2 | 3 | ||
| 50,8 | 32,5 | |||
| 0 | 110 | |||
| Седан, хетчбек с 10/89 г. вып. | 118 | 3 | ||
| 58,7 | 32,5 | |||
| 0 | 110 | |||
| Полный привод, Датчик топливного насоса | 158 | 0 — 2,5 | ||
| 118 | 7,3 — 13,3 | |||
| 0 | 72,1 — 82,1 | |||
| Полный привод, Датчик вспомогательного насоса | 157 | 0 — 2,5 | ||
| 112 | 7,3 — 13,3 | |||
| 0 | 29,9 — 35,9 | |||
Если значение не соответствует требуемому, датчик уровня топлива следует заменить.
Топливный датчик шкода фелиция
7.13.4.2 Проверка датчика и указателя уровня топлива
7.13.4.2. Проверка датчика и указателя уровня топлива
| ОБЩИЕ СВЕДЕНИЯ |
Стрелка указателя не отклоняется от начала шкалы независимо от количества бензина в топливном баке.
Сложите заднее сиденье и снимите крышку лючка датчика указателя. Отсоедините розовый провод от датчика указателя и соедините его с «массой». Включите зажигание:
– стрелка указателя отклонилась – неисправен датчик (замените);
– стрелка указателя не отклоняется – продолжите поиск неисправности.
Выньте комбинацию приборов из панели, не отсоединяя от нее колодки. Включите зажигание. Соедините проводом правый контакт 4 указателя уровня топлива (который соединяется с контактом 10 красной колодки):
– стрелка указателя отклонилась – обрыв в проводе, соединяющем указатель и датчик;
– стрелка указателя не отклоняется – замените указатель.
Стрелка указателя находится на отметке «1» шкалы независимо от количества бензина в топливном баке.
Отсоедините красную колодку с проводами от колодки 3 комбинации приборов. Включите зажигание:
– стрелка указателя отклонилась в начало шкалы – указатель исправен;
– стрелка указателя не отклоняется – неисправен указатель (замените).
Тахометр и спидометр можно проверить только на стендах в специализированных мастерских.
6.2 Снятие и установка/проверка датчика в топливном баке
Снятие и установка/проверка датчика в топливном баке
Датчик уровня ввинчен вверху в топливном баке. При понижении уровня топлива в датчике опускается поплавок. При этом за счет скользящего контакта на поплавке увеличивается сопротивление датчика. Из-за этого падает напряжение на указателе, и стрелка опускается в направлении «Пусто». Если поплавок продолжает опускаться, на некоторых моделях в определенном положении замыкается сигнальный контакт и на щитке приборов загорается сигнальная лампа резервного запаса топлива. Датчик уровня топлива следует проверить, если указатель уровня топлива на щитке приборов показывает слишком высокий, слишком низкий или вообще не показывает уровень топлива.
Модели с полным приводом имеют два разделенных датчика уровня топлива. Датчик уровня топлива топливного насоса находится в левой половине бака, смотря по направлению движения, датчик вспомогательного насоса находится в правой половине топливного бака, также глядя вперед по направлению движения. При возникновении неполадок следует проверить оба датчика.
Условие проверки: Все электрические провода должны быть проверены на протекание тока согласно электрической схеме, см Главу Система электрооборудования.
- Отключить кабель массы от батареи.
- Снять заднее сиденье, см. Главу Колеса и шины, кузов, окраска автомобиля, уход за автомобилем.
- Отвинтить крышку топливного насоса и отключить штекер.
- Ослабить шланговые хомуты и отсоединить топливные шланги. Для облегчения установки пометить шланги липкой лентой.
- Ослабить болты крепления датчика уровня топлива.
- Оттянуть датчик вверх, наклонить в сторону и вынуть. При этом подложить тряпку и собрать вытекающее топливо.
- Удерживая датчик в установочном положении измерить омметром сопротивление в указанных положениях поплавка. Модели до 9/89 г. вып.: Подключить омметр к клеммам а и b на штекере.
- Положение соответствует степени наполненности бензобака. «0» соответствует пустому баку, «1/2» соответствует наполовину наполненному баку, положение «1» соответствует полному баку.
Требуемые значения
| Модель | Уровень поплавка в мм | Сопротивление в Ом | ||
| 1 | 1/2 | |||
| с 9/89 г. вып. | 117 | 3 | ||
| __ | __ | |||
| 110 | ||||
| Компакт с 10/89 г. вып. | 104,2 | 3 | ||
| 50,8 | 32,5 | |||
| 110 | ||||
| Седан, хетчбек с 10/89 г. вып. | 118 | 3 | ||
| 58,7 | 32,5 | |||
| 110 | ||||
| Полный привод, Датчик топливного насоса | 158 | 0 — 2,5 | ||
| 118 | 7,3 — 13,3 | |||
| 72,1 — 82,1 | ||||
| Полный привод, Датчик вспомогательного насоса | 157 | 0 — 2,5 | ||
| 112 | 7,3 — 13,3 | |||
| 29,9 — 35,9 | ||||
Если значение не соответствует требуемому, датчик уровня топлива следует заменить.
Снятие и установка сборки бензонасоса и датчика расхода топлива Шкода Фелиция
Снятие и установка сборки бензонасоса и датчика расхода топлива
См. предупреждения, приведенные в Разделе Общая информация и меры предосторожности.
Избегайте попадания топлива на открытые участки кожи — пользуйтесь защитными перчатками. Работу выполняйте только в хорошо вентилируемом помещении.
Топливный насос объединен с датчиком расхода топлива в единую сборку, установленную в верхней части топливного бака. Доступ к сборке обеспечивается путем снятия крышки специально предусмотренного лючка в панели пола в багажном отделении автомобиля. Сборка опущена внутрь топливного бака, а потому ее снятие сопряжено с попаданием летучей фазы содержимого бака в атмосферу.
1. Сбросьте остаточное давление в системе питания (см. Раздел Сброс остаточного давления в системе питания).
2. Удостоверьтесь, что автомобиль запаркован на ровной горизонтальной площадке, затем отсоедините отрицательный провод от батареи.
3. Сложите вперед заднее сиденье автомобиля и снимите декоративную крышку панели пола.
4. Выверните крепежные винты и снимите крышку лючка доступа к сборке топливного насоса/датчика расхода топлива в панели пола.
5. Рассоедините разъем электропроводки в верхней части сборки.
6. Обложите ветошью штуцерные соединения шлангов подачи и возврата топлива, затем ослабьте хомуты и отсоедините шланги от верхней части сборки. Не забудьте промаркировать шланги в порядке их подсоединения — на штуцерах предусмотрены специальные метки в виде стрелок, указывающих направление потока.
7. Отверните пластмассовое кольцо крепления сборки в проеме топливного бака.
8. Для отпускания байонетного фиксатора поверните сборку налево, затем извлеките ее из бака.
. предварительно дождавшись стекания в нее остатков топлива. Снимите резиновую уплотнительную прокладку.
Отдавание пластмассового крепежного кольца может быть произведено при помощи раздвижных щипцов для водопроводной арматуры.
9. Извлеките сборку насоса с датчикомиз автомобиля и уложите на лист хорошо впитывающего влагу картона или расстеленную ветошь. Проверьте поплавок на конце рычага датчика на наличие проколов и признаков проникания в него топлива — поврежденный поплавок подлежит замене.
10. Сборка оборудована подпружиненным топливозаборником, конструкция которого гарантирует возможность всасывания топлива в насос из самой нижней точки бака. Проверьте свободу перемещения топливозаборника
11. Осмотрите резиновую уплотнительную прокладку проема лючка доступа в топливном баке на наличие признаков повреждений. В случае необходимости произведите замену.
12. Очистите поверхности ползуна и дорожки рабочего элемента датчика от грязевого налета и проверьте компоненты на наличие трещин.
Установка производится в обратном порядке. Обратите внимание на следующие моменты:
a) Постарайтесь не сгибать при установке рычаг поплавка датчика;
b) При правильной установке рычаг поплавка должен оказаться расположен перпендикулярно осевой линии автомобиля;
c) Перед установкой смажьте установочную резиновую прокладку чистым топливом;
d) Метки в виде стрелок на верхней крышке сборки и краю проема лючка в баке должны оказаться совмещены;
e) Проследите за правильностью порядка подсоединения к сборке шлангов подачи и возврата топлива (в соответствии с нанесенной при демонтаже маркировкой).

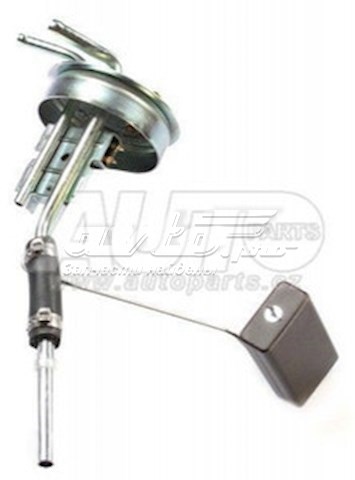

Датчик топлива Фелиция 1 (Skoda Felicia)
