Подкапотный блок предохранителей, и поиск неисправности.
… вдруг эта…, собравшись поехать, не смог запустить двигатель Ровера.
Стартёр крутит штатно, ничего на приборке не моргает, но двигатель не запускается.
— Э-ге-ге… — подумал я, — это что-то, наверное, электрическое где-то неконтачит…, или наоборот…
Да уж писал — электрик-то я знааатный! Ничерта в этом не понимаю.
Но автомобиль по прямому назначению использовать-то хочется — ездить-то надо.
Ну что первым делом делать? Точно! Залезть и взглянуть на предохранители.
Ага… А на какие? Ну, оно ведь под капотом, то что не заводится-то — вот на те, подкапотные и взгляну. Да оно и проще, нежели на салонные, салонные-то — эвона где, под бардачком — туда надо извернуться чтоб заглянуть, а эти (подкапотные) — вон они, на самом видном и удобном месте.
Лезу, гляжу, нахожу сгоревший.
С чего бы то он это сгорел-то, ааа?
Меняю его на исправный, который тут же и сгорает, последовав за предшественником…
— Чего это, думаю? — Мор на них что ль напал… Сдаётся мне, этот предохранительный мор зовётся "замыкание".
Ладно. Лезу в книгу — глянуть, что это за оно, которое предохранитель сей предохраняет, и которое замкнуло.
Ага… Зовётся сей берегун "предохранитель F3" и бережёт "управление двигателем".
И чего я должен из книги понять? Что замкнуло это "управление двигателем"? И чего с этим делать-то теперь?
И там, кстати, в этом блоке предохранителей, согласно книге — ещё есть несколько предохранителей защищающих это "управление двигателем".
Ну и где мне чего искать? Как-то хотелось бы поконкретней — мол, замкнуло то или это.
Полез в интернет — искать где скажут поконкретней.
И нашёл следующую картинку блока предохранителей Ровер 75, с детальными пояснениями — кто там что и зачем.
avtoblokrele.ru/rover/pre…teli-i-rele-rover-75.html
1 Реле 1 электродвигателя очистителя лобового стекла
2 Реле обогревателя заднего стекла
3 Реле 2 электродвигателя очистителя лобового стекла
4 Реле системы управления двигателем
5 Реле электродвигателя вентилятора отопителя
6 Реле противотуманных фар
7 Реле электромагнитной муфты компрессора кондиционера
F1 (150А) Генератор, блок предохранителей/реле в моторном отсеке — предохранители F2/F9/F10
F2 (80А) Блок предохранителей/реле приборной панели
F3 (50А) Реле насоса омывателя фар, блок предохранителей/реле приборной панели
F4 (80А) Реле электродвигателя вентилятора системы охлаждения
F5 (50А) —
F6 (100А) Блок управления свечами накаливания — дизель
F7 (40А) Реле обогревателя заднего стекла
F8 (50А) Электронный блок управления ABS
F9 (50А) Блок управления освещением
F10 (40А) Реле электродвигателя вентилятора отопителя
F11 (50А) Блок управления освещением, блок управления электрооборудованием прицепа, разъем электрооборудования прицепа
F12 (50А) Замок зажигания
F13 (15А) Подогреваемый кислородный датчик, э/м клапан аккумулятора паров топлива. Датчик положения коленчатого вала, привод системы впуска с изменяемой геометрией (2,5)
F14 (30А) Электронный блок управления двигателем, форсунки, катушки зажигания(1,8/2,5), электронный блок управления противобуксовочной системой (2,5)- если есть
F15 (15А) Подогреваемый кислородный датчик, датчик пол ожени я распределительного вал а(1,8/2,5)
F16 (15А) Реле электродвигателя вентилятора системы охлаждения, реле электромагнитной муфты компрессора кондиционера, система управления АКПП
F17 (10А) Электронный блок управления двигателем (1,8/2,5)
F18 (15А) Реле противотуманных фар
F19 (30А) Электронный блок управления ABS
F20 (15А) Дополнительный отопитель (Дизель)
F21 (10А) Реле электромагнитной муфты компрессора кондиционера
F22 (20А) Реле 1 электродвигателя очистителя лобового стекла, реле 2 электродвигателя очистителя лобового стекла
На этой картинке обозначения ингредиентов блока отличаются от книжных, и несут больше информации.
По ней мой павший в борьбе с замыканием берегун называется так: F15 (15А) Подогреваемый кислородный датчик, датчик пол ожени я распределительного вал а(1,8/2,5).
Ну, над термином "пол ожени я" посмеялся, но проверил проводку и разъём датчика, он ведь из двух защищаемых — самый доступный. С ним всё на глаз показалось в порядке.

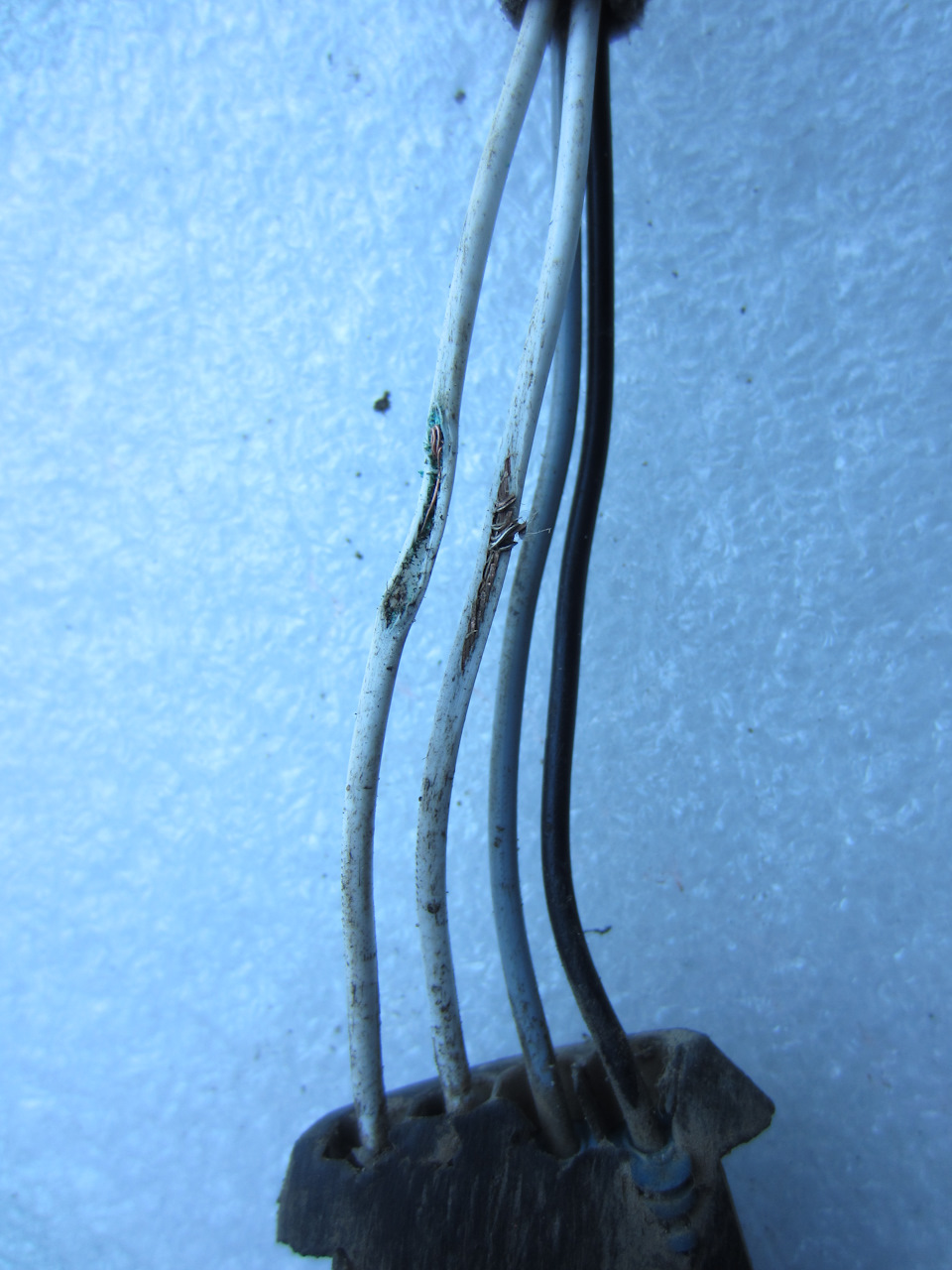

Полез взглянуть на лямбду… А на которую? Их же там несколько… Ну…, первой на глаз попалась дальняя, и… вот оно! Замыкание! Возле разъёма.
Лямбду выкрутил, разъём отсоединил. Проводки зачистил и скрутил, заизолировал. На место всё собрал. Но оно, похоже, не работает теперь — "чек" на приборке горит.
Но двигатель запускается и машина ездит.
А лябду эту — купить новую и заменить, труда не составит.
Ну а расшифровку элементов подкапотного блока предохранителей — выложил здесь, на всякий случай — вдруг кому нибудь пригодится.
Rover 75 не заводится
Авто — недвижимость, не могу больше двигать очередь и скакать у ворот бокса с другими авто, отдал владельцу с рекомендациями вскрыть крышку клапанов на 1-3-5 и отзвониться мне. Судя по накачке опрос ключа происходит, но код не распознаётся иммо — светодиод постоянно горит. Таки думаю поехать самому и проверить метки (та ещё пляска) ведь судя по сигналу ДПКВ-ДПРВ валы-то вращаются синхронно, ну или точнее сказать что реперные однозначно вращаются.
Добавлено через 6 минут
Возможно я чего-то не знаю, но мне категорически не понятно что это даст, имел версию что ДАД не определяет нагрузку (хотя по сканеру ЭБУ в какой-то момент её видит) в виду отсутствия разряжения, но ДАД я отключал и импульсы на форсунках не появлялись, как и искра.
Предохранители и блоки реле для Rover 75 и MG ZT (1998-2005) со схемами и описанием
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Rover 75 и MG ZT (1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005).
Проверка и замена предохранителей
Предохранители — это простые автоматические выключатели, которые защищают электрооборудование автомобиля, предотвращая перегрузку электрических цепей.
Перегоревший предохранитель может указывать на перерыв в работе электрооборудования, которое он защищает.
Заменяйте предохранитель только на предохранитель того же или более низкого номинала.
- Перед заменой предохранителя выключите стартер и все электрическое оборудование.
- Снимите блок предохранителей, затем обратитесь к таблице, чтобы определить подозрительный предохранитель.
- Нажмите пинцетом для снятия (расположенный в блоке предохранителей) на головку предохранителя и потяните, чтобы извлечь. Перегоревший предохранитель можно узнать по обрыву провода.
- Замените перегоревший предохранитель другим такого же или более низкого номинала. Обратите внимание, что есть несколько запасных предохранителей, расположенных вдоль нижней стороны блока предохранителей.
Если новый предохранитель выйдет из строя почти сразу, как можно скорее обратитесь к дилеру или в специализированный техцентр.
Уведомление
- Никогда не используйте предохранители с большей или меньшей силой тока, чем указано. Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя (например, проволокой, фольгой и т. Д.). Это может повредить электрическую систему или вызвать пожар.
Блок предохранителей в салоне
Блок предохранителей в салоне расположен за перчаточным ящиком переднего пассажира. Для снятия закрывающей панели под перчаточным ящиком, чтобы получить доступ к блоку предохранителей, потребуется отвертка с плоским лезвием или монетой.
| № | А | Цепь защищена |
|---|---|---|
| 1 | 20 | Задние окна |
| 2 | 30 | Регулятор тяги |
| 3 | 5 | Сиденья с памятью, часы |
| 4 | 5 | Кондиционер, электрические стеклоподъемники |
| 5 | 5 | Блок управления кузовом, дворники |
| 6 | 5 | Набор инструментов |
| 7 | 5 | Иммобилизация, круиз контроль |
| 8 | 5 | Блок управления кузовом |
| 9 | 10 | Насос омывателя ветрового стекла |
| 10 | 5 | Набор инструментов |
| 11 | 5 | Аудиосистема, электрические стеклоподъемники, зеркала, прикуриватель |
| 12 | 10 | Розетка для аксессуаров, задняя солнцезащитная шторка, датчик парковки |
| 13 | 10 | Внутренние лампы |
| 14 | 20 | Центральный замок дверей |
| 15 | 15 | Зажигалка |
| 16 | 20 | Розетка для аксессуаров |
| 17 | 5 | Блок приборов, иммобилизация двигателя, органы управления УВД |
| 18 | 5 | Подушка безопасности SRS (желтая окантовка) |
| 19 | 30 | Место водителя |
| 20 | 20 | Топливный насос |
| 21 год | 30 | Сиденья с электроприводом |
| 22 | 15 | Усилитель аудиосистемы |
| 23 | 20 | Люк |
| 24 | 30 | Окна — передние |
| 25 | 20 | Подогрев сиденья |
| 26 | 5 | Противоугонная сигнализация, иммобилизация двигателя |
| 27 | 5 | Набор инструментов |
| 28 | 15 | Рог |
| 29 | 15 | Задний стеклоочиститель |
| 30 | 30 | Омыватели фар |
| 31 год | 15 | Сирена |
| 32 | 10 | Антиблокировочная система тормозов, антипробуксовочная система |
| 33 | 5 | Предупреждение о непристегнутом ремне безопасности водителя, органы управления ATC |
| 34 | 10 | Управление двигателем |
| 35 год | 5 | Зеркала с подогревом и форсунки омывателя |
| 36 | 5 | Генератор |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | 5 | Внешнее освещение |
| 41 год | 10 | Круиз-контроль, фонари заднего хода |
| 42 | 5 | Не используется |
Схема блока предохранителей в моторном отсеке
Блок предохранителей расположен с левой стороны моторного отсека. Нажмите на защелку, чтобы открыть откидную крышку.
Владельцам не рекомендуется снимать или заменять плавкие вставки, указанные на нижней стороне крышки блока предохранителей. Отказ любого из этих элементов должен быть исследован квалифицированным специалистом.
