Stels ATV-500 Ремонт 2

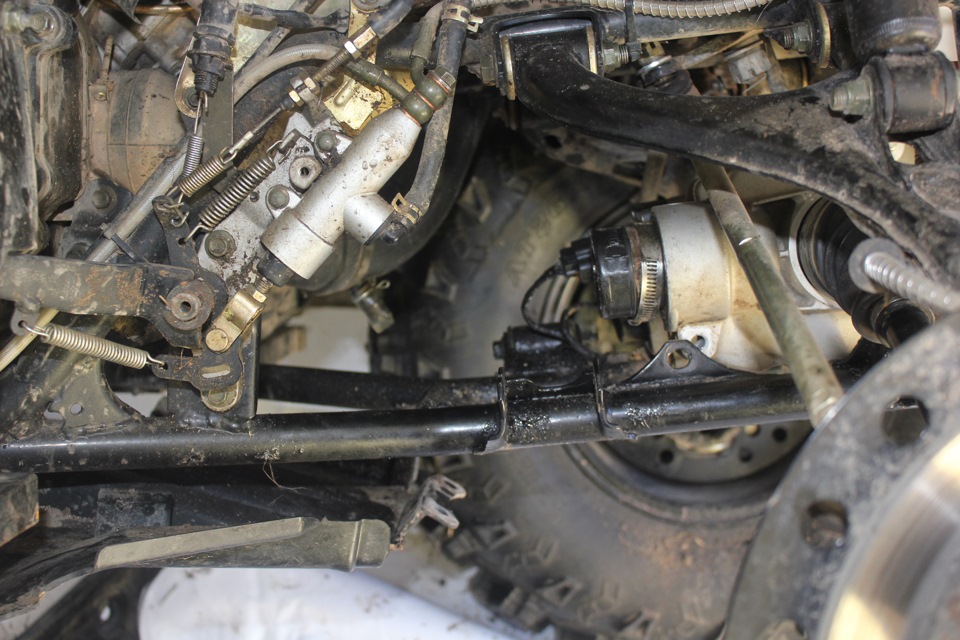

Откручиваем болтики — чтобы открутить передний правый болт нужно отсоединить нижний рычаг (передний болт моста сквозной — понадобится накидной ключ), для доступа к задним болтам может мешать проходящий по раме провод — отрезаем стяжку и оттягиваем его в сторону.
Отсоединяем рычаг — спокойно откручиваем мост (откручивать мост, нижний рычаг нужно ключами или головками на 13 и на 14 — одним держишь другим крутишь)

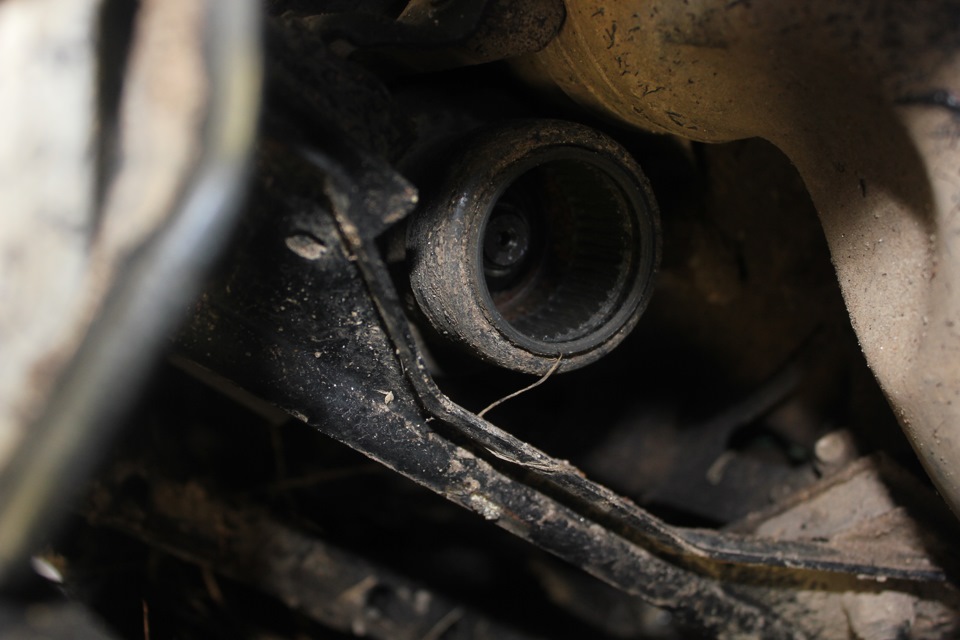

Чтобы вынуть вал достаточно сдвинуть передний мост — я сдвигал с помощью отвертки как рычагом, все сдвинулось достаточно легко

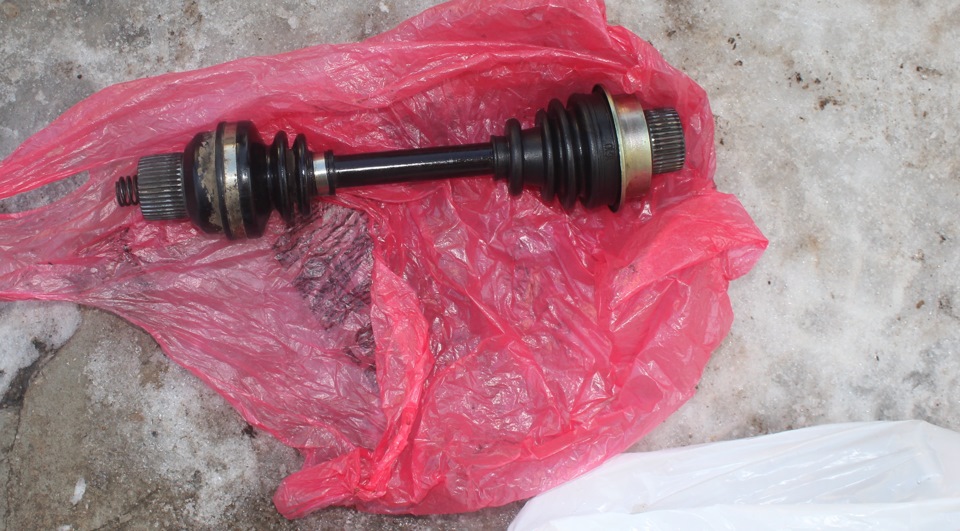

Теперь вал (в зависимости от тога как далеко сдвинулся мост) нужно сдвинуть в противоположную сторону от переднего моста — с левой стороны вала есть пружинка — главное ее не потерять!
Один любопытный момент, после покупки пыльника и примерки его на месте выяснилось, что он не совсем такой как старый.
Когда с другом приехали в магазин менять на нужный — продавец пояснил, что нужного нам нет в наличии, а это подойдет.
Визуально новый пыльник диаметром обоих отверстий меньше на 3-4 мм (забегая вперед скажу, что пыльник сел идеально).
При магазине была мастерская, чтобы не мучится с натягиванием пыльника — попросили мастера одень его за вознаграждение.
Горе мастер объявил цену в 1 000р. и пояснил:
— чтобы одеть пыльник нужно разбирать противоположную гранату вала, на это уйдет часа 2 не меньше.
А на вопрос можно ли так натянуть его не разбирая гранаты, сказа:
— Нет, резина не та, порвется!
Конечно мы отказались.
В итоге взяв конус от детской пирамидке (без шарика), отрезав дно,
смазав его маслом — приставили к противоположной гранате (которую мастер советовал разбирать) и просто одели пыльник через конус на вал.
Процедура одевания заняла минут пять.
Далее не забыть набить смазкой и затянуть хомутами.
Ну и до кучи с помощью ремкомплекта со жгутиками залатали дырку в колесе.
Разборка переднего редуктора Stels 500GT
Всем привет! Ребята, кто нибудь разбирал передний редуктор? Каким ключом отворачивается контрагайка?
- Войдите или зарегистрируйтесь, чтобы комментировать.
Комментарии
Пожалуста поподробнее.
Что случилось
От куда гайка? Где она там стоит?
http://alex-drive.ru/catalog/moto/546/
А так изготовить можно самому, или подобрать шестигранний
- Войдите или зарегистрируйтесь, чтобы комментировать.
В последнее время передний редуктор гудит.Грешу на подшипник под номером 6, чтобы его снять контрагайку с внешней резьбой «5» надо выкрутить. С шестигранником там не подлезешь, т.к вал мешает. Нужен ключ трубчатый как я понял
- Войдите или зарегистрируйтесь, чтобы комментировать.
Для примера взял трубу, не знаю какой там шестигранник. Взял молоток и нужного размера шестигранник
Засовываешь шестигранник в трубу
И обстукиваешь по кругу шестигранника
При желание и чтоб легче и окуратнее были гранни, можно нагреть трубу
А чтоб гранни были крепкие, несрывались. Заколи, предворительно посыпь порошком СИНЬКАЛИЙ.
Ну вот тебе готовый ключ. На все про все ушло 3 минуты, это с учетом фотосесии.
Повтарюсь, я для примера взял примерную трубу и шестигранник, так как несталкивался с проблемой.
Ремонт переднего редуктора Hisun, Stels ATV 500,BM ATV 500H
Всем привет! Столкнулся с проблемой — отсутствие передней блокировки. Разобрал передний редуктор, оказалось — срезало шлицы корпуса дифференциала.
Вопрос подойдет ли данный корпус от чего — либо, например от CF? Т.к. ни от хайсана, ни от стелса, ни от балт-моторса данную деталь даже в катологе найти не могу (только в сборе с главной парой, а там уже совсем другая цена запчасти).
Помогите советом, кто что знает о данной проблеме.
Сам сталкивался с этой проблемой. От ЦФ вроде все тоже самое, но продавцы говорили(не очень уверенно) что не встанет. Покупать рисковать(вдруг не пойдет) не стал, в итоге купил БУ редуктор.
Но вопрос так и остался без ответа, подходит или нет. Почему то мне кажется, что подойдет.
ErmakTimofeevich
Пользователь
Активный участник
secktorr
Новичок
secktorr
Новичок
виталий9
В общем поискав инфу в интернете, так ни чего и не нашел, но посмотрев повнимательнее картинки корпуса дифференциала от CF пришел к выводу, что он к нам не подойдет, т.к. у него смещена ось саттелитов.
Пришел к выводу что надо ставить пер. редуктор от CF, перекрутив только фланец под наш кардан, на него любую деталь можно купить.
А так если кому интересно задний редуктор подходит один в один от Русской механики, который стоит 13 т.р. новый! (только под суппорт крышка другая, она как на CF.
