Зеркала SE. Подключение на ваз 2110
И провода
5 разных цветов по 4 метра на управление электропакетом (джойстик, обогрев, поворотники)
А так же плюс и минус

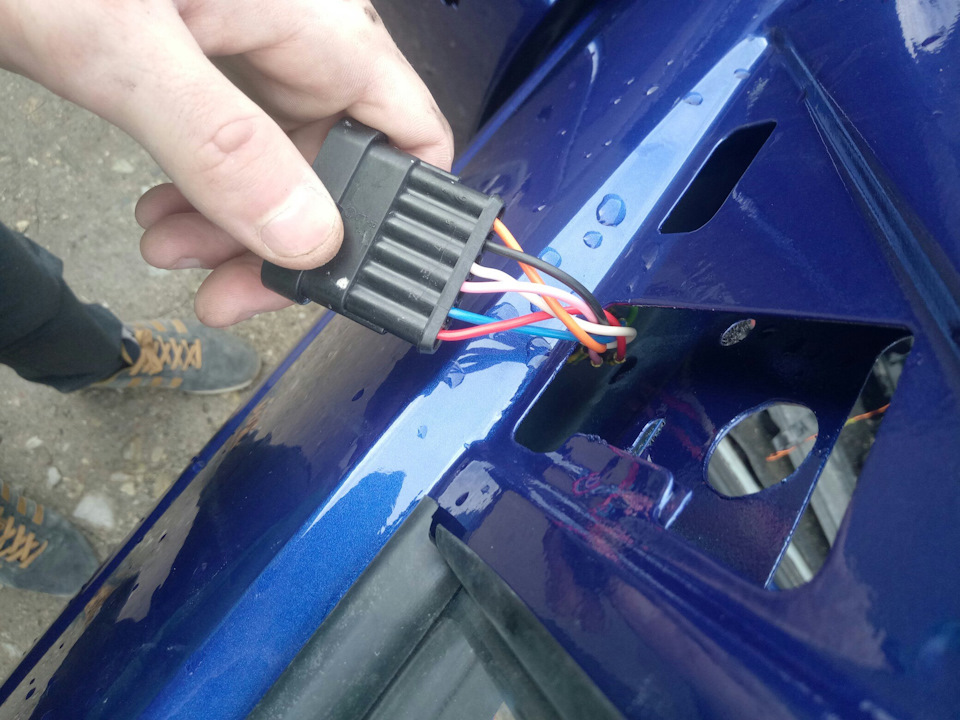

И еще пришлось купить 2 пары фишек, так как на зеркалах был вот такой разъем (на фото), и "пару" этому разъему я не нашел.
Были куплены вот такие:

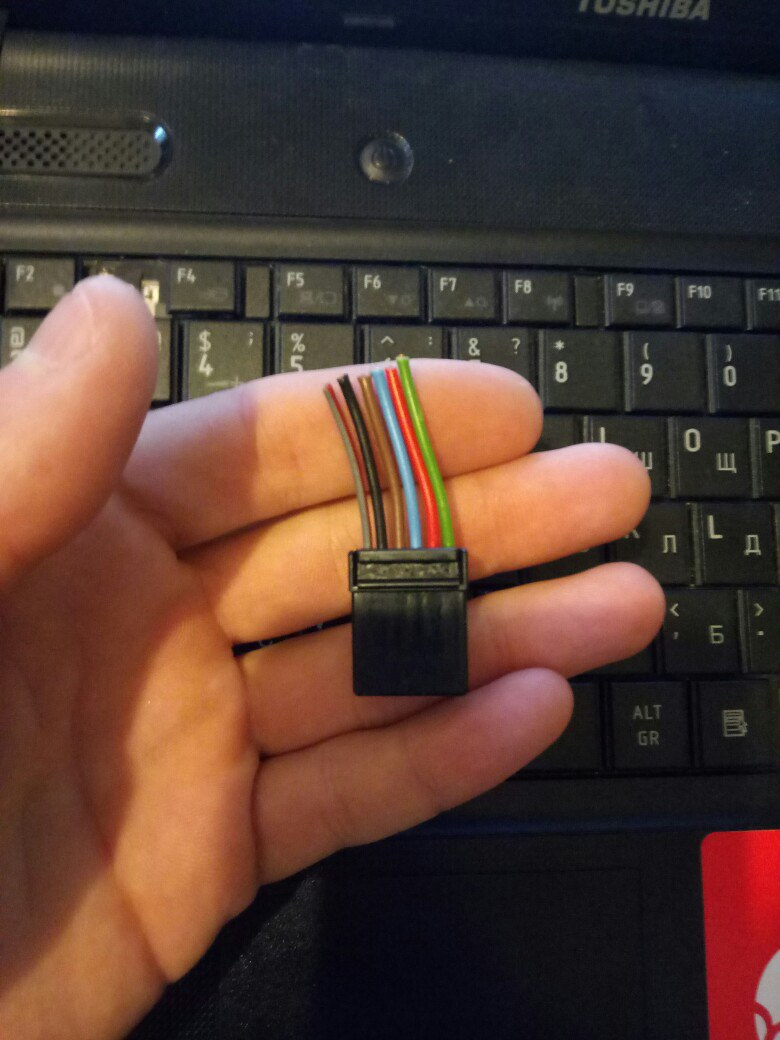

Старые срезаны, новые скрещены. Единственный минус полное несовпадение по цветам, но это не важно, главное ничего не перепутать.

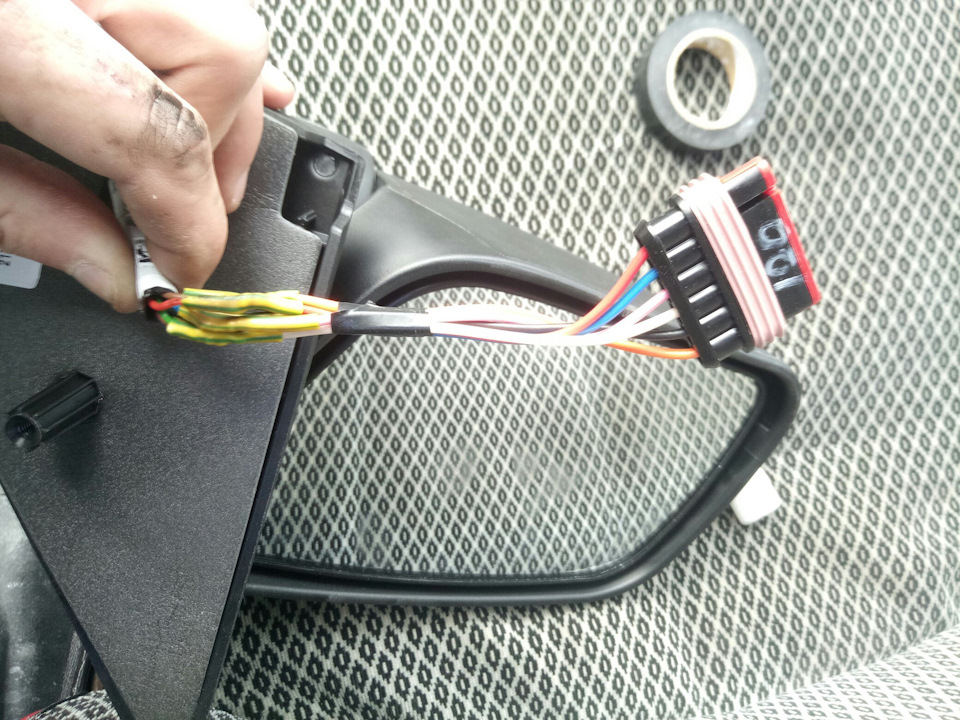

Ну вот первым делом подключил новые разъемы к зеркалам
(Кстати пластик с зеркал тем временем был на покраске)
Затем взял охапку купленных проводов и пошел в машину.
Четырех метровые провода были порезаны — 1 метр на водительскую дверь и 3 метра на пассажирскую, потому что джойстик я запланировал ставить в дверь, разумеется в водительскую:D

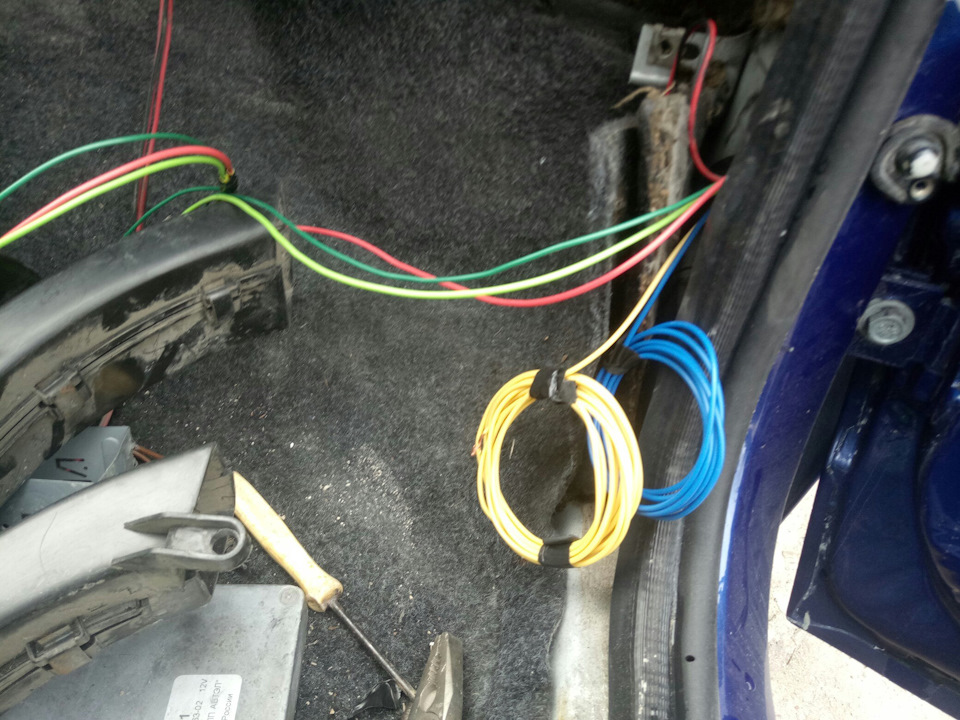

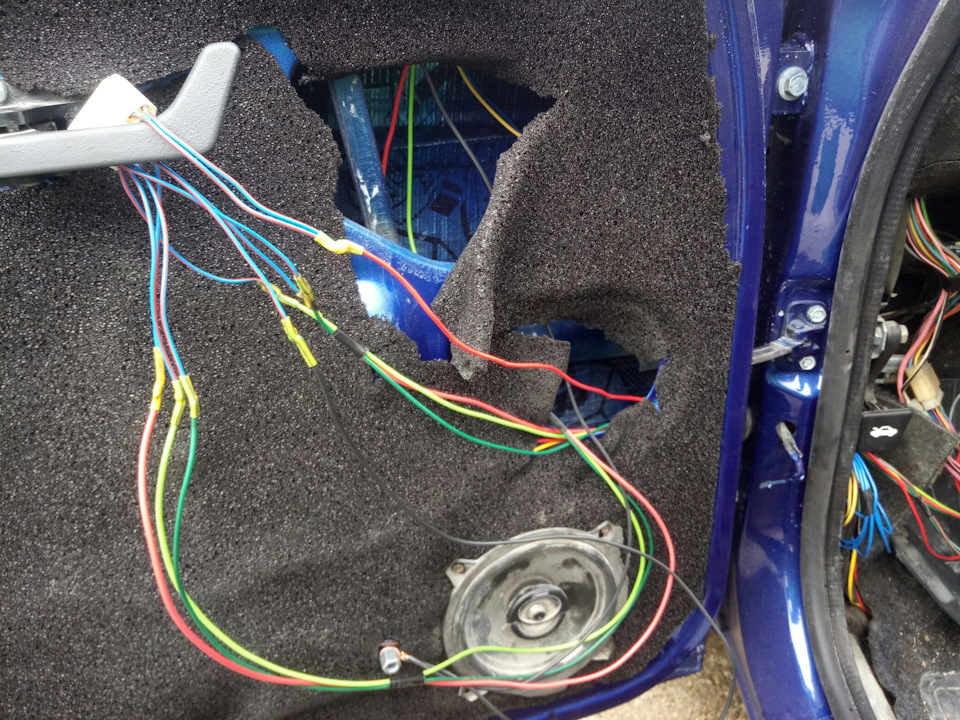

Прокидываем провода в гофры дверей, вытаскиваем и подключаем так же к фишке
Теперь остается подключить джойстик. Схему нашел на драйве, не помню у кого
Кинул управление зеркалами с джойстика
Плюс с прикуривателя:
Затем оставшиеся два провода — обогрев и поворотники (у меня это желтый и синий провод)
Обогрев подключал не к монтажному блоку как на схеме, просто нашел кнопку обогрева заднего стекла
Нашел какой провод подает ток непосредственно на обогрев, при включении кнопки. Это оказался зеленый с красной полосой провод
И врезался в него в районе монтажного блока

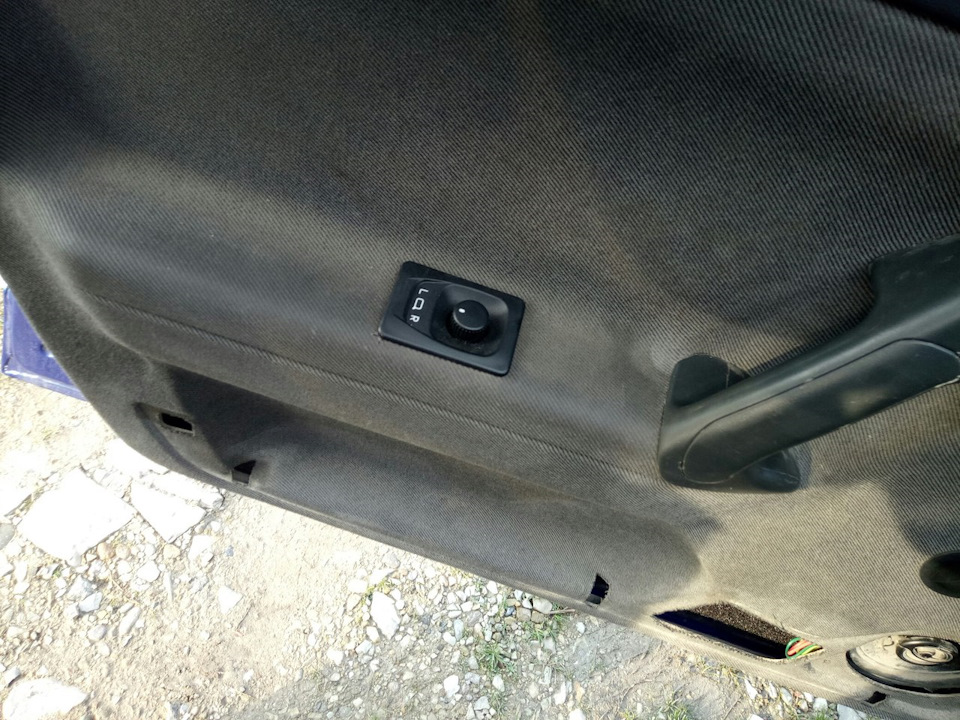

Инсталяция джойстика в дверь:
И остались поворотники, которые я решил запитать от габаритов, чтоб горели без перерыва.

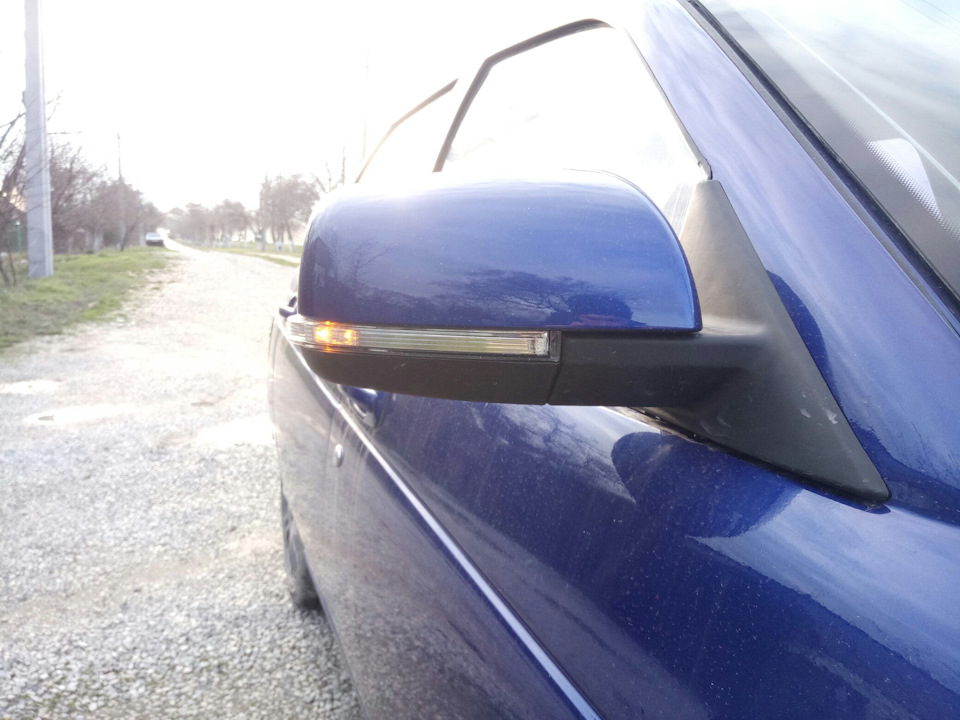

Вот собсвенно и все. На днях заеду еще куплю заглушки SE на крылья.
Как подключить зеркала se на ваз 2110
В настоящее время на Lada Priora устанавливают электропривод и обогрев наружных зеркал. Одной из популярных доработок является установка боковых зеркал нового образца SE (с обогревом, электроприводом и повторителями поворотов). Расскажем, как заменить зеркала старого образца на нового своими руками.
Потребуется: Зеркала наружные электроуправляемые с указателем поворота (артикул: 2170-8201050-75 и 2170-8201051-75, цена около 3 500 рублей), заглушки повторителя поворота SE.
Установка
Снять штатные боковые зеркала (поддеть треугольник зеркала отверткой, вывернуть три винта крепления). Установить зеркало нового образца в обратном порядке.
Протягиваем провода указателей поворотов к зеркалам:
- Снять обшивку двери.
- Снять указатель поворотов с крыла, отсоединить колодку. Вместо них устанавливаем заглушки.
- Вытащить провода из крыла в салон. Для этого в салоне открутить накладки порогов, отогнуть ковролин и войлок и тянуть за черный провод в моторном щите. Какой из двух проводов +12 В определяем мультиметром или контрольной лампой. Второй провод изолируем.
- Проложить провод из салона в дверь автомобиля через гофру.
Подключение
Зеркала старого образца (без указателей поворотов) имеют две колодки (3 и 2 провода):
Зеркал нового образца SE имеют 1 колодка из 6 проводов:
Отрезаем провода от колодки зеркал SE и припаиваем по схеме:
Процесс установки и подключения зеркал нового образца SE также показан на видео:
