Как установить механический датчик давления масла

Установка дополнительного датчика давления масла

Актуальный вопрос сегодня это, как подключить датчик давления масла, но сначала давайте узнаем, что это за приспособление и «с чем его едят». Датчик давления масла это такое приспособление, которое переводит механическое давление автомобильного масла в электрические сигналы.

При давлении в нем образуется определенное сопротивление электрического тока, которое передает сигнал в блок управления автомобилем, или как в старых моделях напрямую в панель приборов. Таким образом, по датчику, мы можем увидеть, создает ли двигатель давление.

Когда данный прибор выходит из строя, мы уже не можем узнать правильное давление и есть ли оно вообще. Низкое давление масла или вообще его отсутствие грозит серьезной поломкой двигателя.

Содержание

Предназначение датчика

Как подключить датчик давления масла – серьезный вопрос, но в первую очередь нужно узнать, для чего вообще предназначены такие датчики. Когда в двигателе понижается или отсутствует давление масла, детали и узлы двигателя начинают быстро изнашиваться. Это может привести к заклиниванию некоторых частей или даже к полному выходу из строя двигателя.

Чтобы не было предупредить поломку в систему смазки двигателя устанавливают такое устройство.

Виды устройств

Есть два вида датчиков давления масла:

• Аварийный;
• Контрольный.

Аварийный – устанавливается на большинство автомобилей, он может только показать недостаточное давление масла или его отсутствие. Контрольный датчик – это устройство, которое показывает давление масла на стрелочном указателе, устанавливается оно в основном на грузовые машины.

Современные устройства, которые установлены на новых автомобилях оборудованных специальным датчиком-преобразователем, который способен превращать механическое воздействие в электронные сигналы, а эти сигналы уже передаются на бортовой компьютер.

Принцип работы

Принцип работы весьма простой. Внутри такого устройства расположена металлическая мембрана, после нажатия на которую, размыкаются контакты и на панели приборов гаснет лампочка давления.

Когда мы начинаем запускать двигатель, масляный насос начинает вращаться, повышая давление масла, дальше оно подходит к самому датчику и под силой воздействует на мембрану, которая находится внутри и прогибает её. После чего размыкаются контакты, пропадает сигнал и на панели приборов гаснет лампочка.

Если мотор полностью исправный, масло хорошего качества, заменен фильтр то датчик будет показывать оптимальное значение. Нормальное давление при прогретом двигателе на холостом ходу должно быть равно 2 бар. Давление при оборотах 6000 в мин. будет от 5 до 6,5 бар. Если данные условия выполнены, то контрольная лампа не загорится.

Подключение и замена датчика

Подключить или заменить датчик давления масла сможет любой. Такая процедура не трудоемкая и легко делается дома. Для начала нужно от датчика отсоединить провод, а сам датчик выкрутить обычным ключом. Для начала нам нужно удостовериться работает ли он вообще. Если при включенном зажигании и заглушенном двигателе контрольная лампа не светится то, скорее всего где-то есть обрыв проводки или сломалось само устройство.

Проверить датчик на работоспособность можно очень простым способом. Берем лампочку 12V и провод длинной в 1м. прикручиваем один конец провода к верхнему контакту датчика, а другой к контакту лампочки, прикладываем лампочку к плюсовой клемме аккумулятора, если на заглушенном двигателе лампочка светится, а на заведенном гаснет то можно считать что датчик рабочий.

Если при этом проблема не решена, то следует проверить проводку на обрыв, саму контрольную лампу или предохранитель. Можно также вывести отдельно контрольную лампу за пределы панели.

В этой статье мы узнали, как подключить датчик давления масла, как он устроен, а также их виды. Подчерпнув новую информацию в этом материале вы сможете решить свою проблему без специалистов.

Всем привет!Давненько я хотел установить себе на машину датчик давления масла.Вот на днях занялся этим.Нашёл тройник от ВАЗ 2106 под сами датчики масла

и сам датчик на стрелку.Тоже от шестёрки.Ну можно и от ГАЗа поставить.

Взял прибор, тоже от шестёрки(временный)и установил его в место, где находится корректор фар.Т.к. он мне больше не понадобится.Что месту зря пустовать?=)

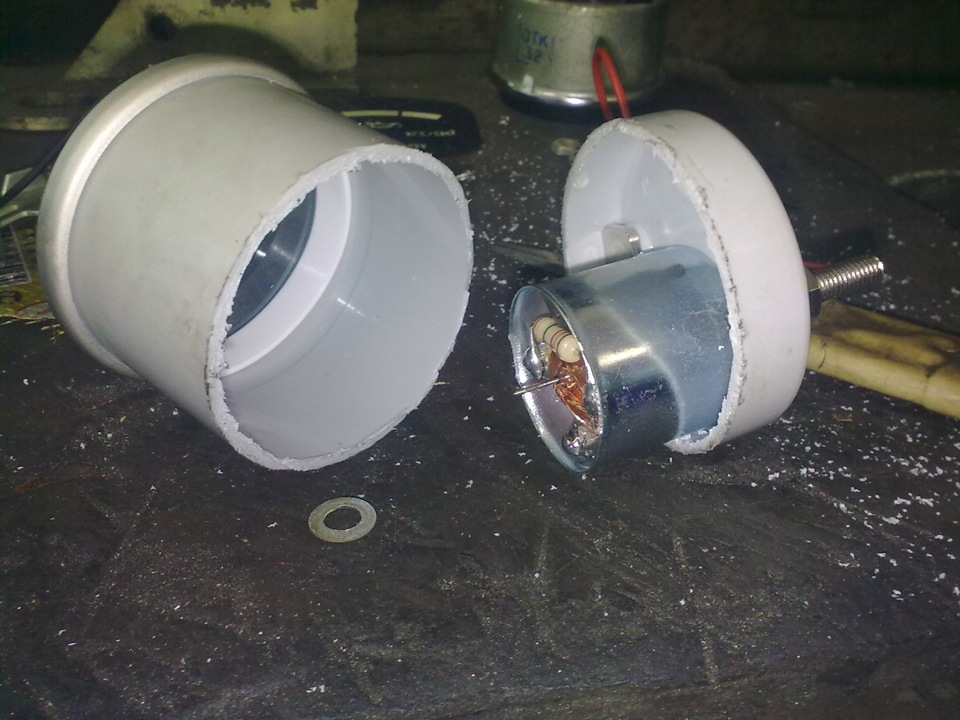

Сам прибор был белый и не очень вписывался в дизайн=)И я решил его затонировать=)

Некоторое время ездил так.Потом спустя несколько дней знакомый был в нужном мне магазине "tuning sport !"будь он не ладен и купил мне прибор «AUTO GAUGE» давления масла.

Казалось бы, у меня уже всё подведено и установлено, а именно провода и датчики.Что могло быть проще, просто поменять шестёрошный прибор на этот.Поменял, и опа, не работает!Всё проверил, нет, не работает, ещё раз пробежался по проводке и подключению, но всё равно нет.Установил датчик который шёл в комплекте, но тоже нет!Подсоединил старый прибор к этому датчику…Старый заработал.А новый не хочет.Вообщем я полдня провёл в попытке подключить его хоть как-нибудь, но хрена!Позвонил в магазин "tuning sport" и объяснил ситуацию.Они сказали что этого не может быть.Я спросил, могу ли я обменять товар, на что мне ответили, что нет.Они могут только отправить его на экспертизу и то, при наличии документа, что этот прибор устанавливали в сервисе.Но его естественно у меня нет.И только тогда если экспертиза подтвердит неисправность они его поменяют.Вообщем я положил трубку.Плюнул на всё и пошёл пилить новый прибор пополам.

Но не для того чтобы выбросить, а для того что бы собрать из двух, один=)Нашёл на работе панель приборов от ГАЗ-24 и снял оттуда указатель давления масла.Разобрал его.Внутренности взял с ГАЗ-24,а шкалу со стрелкой и корпус взял от нового прибора.Вот что из этого получилось=)

В переднеприводных ВАЗах, в отличие от «классики», отсутствует указатель давления масла, а присутствует только лампа аварийно низкого давления масла. Казалось бы, стрелочный указатель не особо то и нужен, о критически упавшем давлении масла в системе даст знать контрольная лампочка на панели приборов. Но для тех, кто в свое время ездил на классике, стрелочного указателя может не хватать. Да и просто некоторым бывает приятно осознавать, что он контролирует работу всех систем автомобиля в полной мере.

Поэтому в этой статье рассмотрим, как вывести показания давления масла в двигателе на панель приборов ВАЗ 2109.

Для этого нам понадобятся:

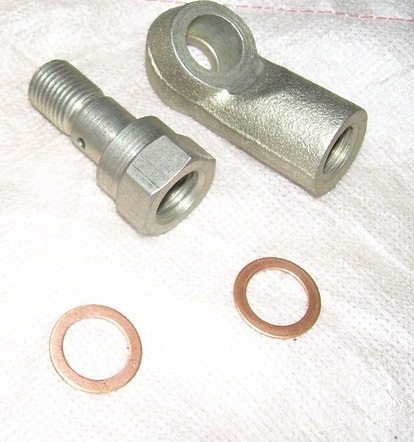

— Переходник датчика от ВАЗ 2106 – штуцер и тройник, с двумя медными шайбами:

— Датчик на стрелочный прибор:

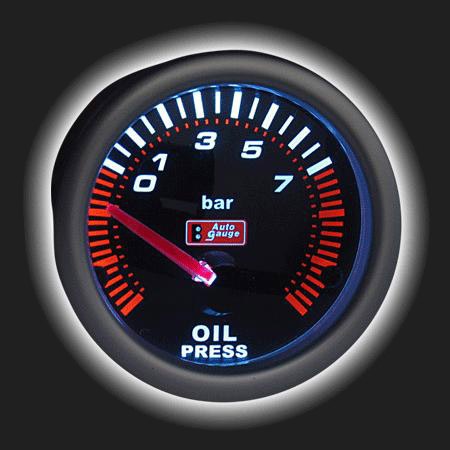

— Сам указатель от ВАЗ 2106, устанавливаемый в салоне:

Датчик давления масла на 1,5 л 8-клапанном двигателе «девятки» находится на блоке цилиндров на стороне, обращенной к салону в районе кожуха ГРМ.

Выкручиваем штатный датчик, на его место вкручиваем переходник (с тройником), а в тройник обратно вкручиваем штатный датчик аварийного давления масла и «шестерочный» датчик на стрелочный указатель. Не забываем установить медные шайбы, предварительно их прокалив на огне для придания им мягкости и пластичности. Плотно затягиваем все соединения.

Теперь наш прибор нужно подключить. Для этого нужно провести провод от датчика на двигателе в салон, до места установки указателя.
На датчике от ВАЗ 2106 5 контактов, подключение их нужно осуществлять как на рисунке:

Установить сам указатель давления можно вместо гидрокорректора фар – мало кто его использует, да и мало где он работает. Можно выбрать другое место, кому как больше нравится.

Вот примеры установки:

Все, теперь наш автомобиль оснащен указателем давления масла, можно пользоваться.

Как установить датчик давления масла механический со шлангом

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.
Пишите:

Вопрос о том, как проверить датчик давления масла (далее ДДМ) интересует водителей, столкнувшихся с проблемами в работе масляной системы двигателя, в частности, когда горит лампочка масла. Проверить этот узел можно с помощью электронного или стрелочного мультиметра, контрольной лампочки или исправного манометра. Процедура проверки несложна, и под силу даже начинающему автолюбителю. Далее приведены подробные алгоритмы проверки с указанием тонкостей и нюансов.

Принцип работы датчика давления масла

Прежде чем разбираться каким образом можно проверить ДДМ, необходимо вкратце остановиться на теории, в частности, как работает датчик давления масла. Это даст полноту понимания процесса. В первую очередь необходимо указать, что датчики давления масла бывают двух видов — механические (устанавливаются на старые машины, в частности, советских моделей) и электронные (более современные, повсеместно используемые в автопромышленности).

Конструкция механических датчиков

Устройство механического ДДМ

Внутри механического датчика есть мембрана, которая изменяет свою форму в зависимости от приложенного к нему давления. Соответственно, чем оно больше — тем больше изгибается мембрана. Изгибаясь, она воздействует на имеющийся в конструкции шток, который отвечает за сжимание жидкости в специальной герметичной трубке. На другом конце этой трубки шток, на который давила эта жидкость, и вот второй шток двигал стрелку прибора — дифманометра, или просто манометра. Давление возрастает — стрелка идет вверх, давление падает — стрелка опускается.

Также существует еще одно, более распространенное устройство механического датчика давления масла. Оно аналогично, но с добавлением переменного резистора — реостата. Так, на имеющуюся в его конструкции мембрану помещают резистор, который изменяет свое сопротивление в зависимости от, собственно, значения прикладываемых усилий. Соответственно, чем имеет место большая деформация мембраны — тем больше изменяется сопротивления датчика. При отсутствии деформации мембраны значение сопротивления будет равно нулю. Это изменение фиксируется электронным блоком управления двигателем (ЭБУ), на который и подается соответствующий сигнал. Его программное обеспечение создано таким образом, что оно контролирует нахождение сигнала от ДДМ в определенном промежутке, соответствующем нормальному рабочему давлению масла в масляной системе двигателя. Как правило, к механическим датчикам присоединяют стрелочные манометры, на шкале которых показывается абсолютное значение масла. Хотя на самом деле эти приборы являются вольтметрами, стрелка которых изменяет свое положение в соответствии с приходящим на прибор значением сопротивления с ДДМ.

Конструкция электронного датчика

Устройство электрического ДДМ. 1 — шток, 2 — сигнальная лампа, 3 — контакты, 4 — мембрана

Конструкция электронного датчика давления масла (к слову, устанавливается на автомобили ВАЗ-2114 и его аналоги, новые модели «Лады») подразумевает, что при ровной мембране (не находящейся под давлением) питающая цепь сигнальной лампы на панели прибора нормально замкнутая, поэтому она включается в соответствующих условиях. Однако, когда мембрана выгибается под действием давления масла она своим штоком механически размыкает цепь и сигнальная лампа тухнет. Это, собственно, и происходит при запуске двигателя, о чем можно судить по тому, что лампочка масленки при включенном зажигании, а также первые 1…2 секунды находится в активном состоянии (светится).

Таким образом, суть проверки современного ДДМ заключается в измерении сопротивления обмотки датчика мультиметром, переведенным в режим измерения электрического сопротивления (омметра). Однако его также можно проверить и другими методами.

Схема Подключения Датчика Давления Масла

Обратился к знакомому токарю, объяснил что требуется проставка под датчик «Auto Guage», которая будет без проблем вкручиваться тройник ВаЗ без всяких переделок.

На датчике от ВАЗ 5 контактов, подключение их нужно осуществлять как на рисунке: Установить сам указатель давления можно вместо гидрокорректора фар — мало кто его использует, да и мало где он работает. После чего размыкаются контакты, пропадает сигнал и на панели приборов гаснет лампочка.

Чтобы его снять, воспользуйтесь нашей инструкцией: Отключите от датчика провод, идущий на приборную панель; Под датчиком расположена резьба, поэтому аккуратно выкрутите его гаечным ключом. Сверху Mercedes-Benz Мерседес Бенц — большая часть современных моделей На данных моделях авто датчик давления масла располагается на картерном устройстве с правой стороны от центральной части машины В нижней части двигателя. ВАЗ 2106 КАК ПРОВЕРИТЬ УКАЗАТЕЛЬ ДАВЛЕНИЯ МАСЛА В ПРИБОРНОЙ ПАНЕЛИ

Фото — конструкция датчика давления масла Видео: проверка аварийного давление масла БМВ М30 Проверка и ремонт Если Вам нужно проверить устройство, то возьмите небольшой отрезок резинового шланга. Производится отключение аккумуляторной батареи, для этого достаточно скинуть отрицательную клемму.

Возьмите белый провод от питания габаритных огней. Не путайте прибор с датчиком температуры, установленным выше, в головке цилиндров. К другому проводу на лампочке присоединить плюс от блока питания или аккумулятора.

К нему должен подключаться один кабель.

Подключение и замена датчика Предназначение датчика Как подключить датчик давления масла — серьезный вопрос, но в первую очередь нужно узнать, для чего вообще предназначены такие датчики.

Дополнительный датчик давления масла в двигателе

Диагностика датчика

Как указывалось выше, бывают два типа датчиков давления — механический и электронный. Соответственно, процедуры проверки аварийного датчика давления масла в обоих случаях будут отличаться, хоть и незначительно (имеют место лишь конструкционные особенности данных датчиков). В первую очередь необходимо убедиться, что именно датчик давления масла неисправен. Для этого потребуется выполнить дополнительную диагностику масляной системы — проверить уровень масла в ней, состояние фильтра, насоса и так далее. Если же подозрения пали именно на исправность датчика давления масла, то в первую очередь необходимо его демонтировать с посадочного места при выключенном двигателе (как правило, он расположен в районе масляного фильтра).

Где датчик давления масла

Узнайте, где расположен датчик давления масла на разных моделях машин, поскольку это зависит от конструкции мотора, а на некоторых автомобилях их аж два Подробнее

Обычно для этого используются ключи различных диаметров, например, на 24, 27 или другие (зависит от конкретной модели автомобиля). После этого не забудьте заткнуть его посадочное место ветошью с тем, чтобы при работе двигателя из него не вытекало масло, а также в масляную систему не попал различный мусор или мелкие детали (болты, гайки и прочее)!

Желательно также проверить давление в масляной системе автомобиля. Для этого нужно в посадочное место, откуда был выкручен ДДМ, вкрутить манометр, с помощью которого сделайте контрольный замер давления масла на различных оборотах работы двигателя. Обратите внимание, что при этом нужно обеспечить максимальную герметичность, чтобы показания манометра были предельно точными. Обязательно нужно посмотреть на давление при работе двигателя на холостых оборотах, а также на средних и высоких.

У разных машин значение соответствующего давления будет разным, поэтому точную информацию вы найдете в мануале или технической документации к конкретной машине. Если значение давления в норме, но при этом информация не доходит до ЭБУ, то виноват, скорее всего, датчик, поэтому его и нужно проверить.

Датчик давления масла КАМАЗ – Где расположен и как поменять

Отзыв владельца КАМАЗ 55111 — поломка. Ранее я писал про давление масла в двигателе и пытался исправить данный косяк заменой масла.в итоге убил 25 литров авангарда.В общем залил я авангард проездил неделю все было более менее нормально на горячую держал где то 0.8кг для данного двигателя это нормально.но позже давление начало предательск…

Давление двигателя КамАЗ

Давление можно мерить только при прогретом моторе. Единой нормы показателя давления для двигателей КамАЗ не существует, поскольку номинальное значение обусловлено техническими особенностями моделей, стандартами Евро-2, -3, -4 и т.д. В среднем на холостом ходу, до 600 об/мин, давление масла должно составлять не менее 0,1 МПа, а на оборотах более 2 200 об/мин – не менее 0,4 МПа.

В современных двигателях КамАЗ предусмотрены датчики давления, которые подают сигнал на контрольную лампу, расположенную на приборной панели. Лампа загорается, если давление падает, и может гореть постоянно или мигать только на холостых оборотах. Отслеживать уровень давления можно по специальной шкале со стрелкой.

Если рабочее давление двигателя КамАЗ не соответствует этим показателям, причины могут быть в следующем:

• Масляное голодание: в этом случае количество масла снижено, следовательно, давление падает. Необходимо воспользоваться масляным щупом и долить масло до нужного уровня, между отметкой Min и Max.
• Нарушение вязкости масла: обычно случается при повреждении цилиндров или элементов системы охлаждения, когда топливо или охлаждающая жидкость смешиваются со смазкой.
• Поломка вентиляции: в этом случае в двигателе начинают скапливаться картерные газы, которые снижают давление масла в системе смазки.
• Засорение фильтров: в этом случае масло встречает сопротивление при движении и не может полноценно выполнять свои функции.
• Износ деталей двигателя: со временем между соприкасающимися деталями увеличивается расстояние, поэтому используемого количества масла уже не хватает – начинается масляное голодание.
• Выход из строя маслонасоса: масляный насос – основной элемент, обеспечивающий необходимое давление в системе смазки, поэтому его износ приводит к масляному голоданию силового агрегата.

Компания КамРемЦентр предлагает качественные сервисные услуги по ремонту и обслуживанию двигателей КамАЗ. Также у нас вы можете приобрести новый или б/у мотор КамАЗ с гарантией и доставкой по России.

Камаз 55111 1983, двигатель дизельный 9.9 л., 210 л. с., задний привод, механическая коробка передач — поломка

Участвовать в обсуждениях могут только зарегистрированные пользователи.

А зачем вообще нужно масло?

Я часто слышу — что масло это кровь двигателя. Не совсем это так конечно, сравнение очень грубое, но все же без масла мотор функционировать не будет (либо будет, но очень не долгое время).

Современные моторные масла, смазывают и защищают все трущиеся части, а это – поршни (с их кольцами), валы, вкладыши и прочее. Скажем так – хорошее масло продлевает ресурс двигателя на многие тысячи километров.

НО масло должно ходить по системе, как собственно и кровь по сосудам человека, если масло просто налито в поддоне и не идет к трущимся частям – ОНО БЕСПОЛЕЗНО!

Зачем нужен ДДМ

В двигателях внутреннего сгорания обязательным узлом является масляная система. Чтобы заливаемая жидкость «работала», необходимо поддерживать ее уровень, давление и качество. Для отслеживания уровня пользуются контрольным щупом, за качество отвечает фильтрующий элемент, а за давление — датчик.

Роль смазки в двигателе

Прежде, чем рассматривать устройство и виды датчиков, разберёмся, так ли важна смазка в двигателе. Рассчитывая силовую установку, конструкторы делают поверхности узлов и механизмов как можно прочнее.

Это помогает увеличить срок работы агрегата и качество выполняемых функций. Поскольку изделия контактируют друг с другом, возникающая между ними сила трения приводит к износу механизмов.

Смазка деталей, единственный способ борьбы с трением.

Циркуляция масла по каналам под давлением, условие выполнения возложенных функций. Способ, проконтролировать правильность показателей, это датчик давления масла, аналогичный прибору, установленному на КамАЗ 740.

Двигатель КамАЗ-740:

• Покрытие поверхностей деталей ровным слоем масла;
• Отвод некоторого количества тепла;
• Удаление частиц грязи и абразива;
• Противодействие окислению;
• Усиление связи и соединения деталей;
• Выполнение роли рабочего тела.

Учитывается, что величина давления контролируется на прогретой до температуры 70°С установке. Нормальные обороты двигателя КамАЗ, 2600 мин-1. Значение стандартного давления 0,45-0,5 МПа.

Конструкция автомобильного датчика в машинах типа Камаз и суть его работы

Конструкция датчика по своей сути довольно проста. Такой датчик состоит из нескольких элементов:

• защитный корпус прибора для его сохранения от влаги;
• также обычно стоит внешняя или внутренняя мембрана;
• толкательный механизм;
• цепочка из контактов.

Электронный механизм для считывания показателя давления смазки в автомобиля марки КАМАЗ имеет серый или темный цвет, так что его достаточно трудно увидеть сходу.

При сильном давлении смазки на внутреннюю мембрану, эта самая мембрана начинает действовать и давит на внешний толкатель, который соединяет контакты электрической сети.

Далее сказывается давление смазки на эту мембрану и мембрана меняет свою форму в процессе работы. Потом мембрана приводит в работу толкатель, а он, к слову, соединяет контакты в электрической цепи.

Тут все зависит от уровня давления и если этот уровень на внутреннюю мембрану недостаточен, в таком случае толкатель сохраняет свое положение и останется в одной точке, а контакты замыкаются и потом уходит несколько сигналов на панель управления в машине.

Также имеются механические типы датчиков проверки количества смазки в Камазе. Однако встретить их сегодня все труднее по причине постепенного перехода компании на использование электронных датчиков. Такие датчики имеют куда более сложную систему, суть которой составляет прочная обмотка из меди или из нихрома. Также механические датчики имеют свой ползунок.

Проверка электрического датчика давления масла

Проверка датчика мультиметром

Электронные датчики давления масла, используемые, как на иномарках, так и отечественных авто, в частности, на автомобилях ВАЗ-2114 и других современных «Ладах», проверить несложно. Их устройство аналогично тому, где используется реостат, однако они попросту размыкают цепь при определенном давлении. Соответственно, его проверка еще проще. Для этого нужно:

• Установить мультиметр в режим «прозвонки» (разрыва) электрической цепи.
• Обеспечить герметичное соединение воздушного насоса и входного (чувствительного) отверстия, куда подается воздух. Тут аналогично необходимо обеспечить качественную герметизацию, поскольку от этого напрямую зависит результат эксперимента.
• Один щуп мультиметра установить на центральный выходной контакт датчика, а второй — его корпус, «массу».
• Одновременно с этим с помощью насоса подать на датчик давление воздуха около 1…1,5 атмосфер. Сильно дуть не нужно, чтобы не повредить мембрану. Если датчик исправен, то электрическая цепь разомкнется почти сразу, под механическим воздействием штока, находящемся в жесткой связи с изгибаемой чувствительной мембраной датчика давления масла.

Подготовка

Перед установкой датчиков рекомендуется поменять моторное масло, предварительно промыв систему смазки. В это время можно демонтировать корпус воздушного фильтра с помощью головки на 10. Это нужно сделать для того, чтобы облегчить доступ к масляному фильтру и установить туда переходную плиту, которая имеет выводы для двух датчиков.

Для установки понадобятся следующие материалы, инструменты:

• переходная плита под масляный фильтр;
• датчик температуры масла 60 мм;
• датчик давления масла 60 мм;
• тюбинг с внутренним диаметром 12 мм;
• герметик;
• тонкая отвертка, паяльник, канифоль.

Кроме того, в комплектацию входят провод датчика до салона со специальными разъемами на концах, кабель самого измерительного прибора, жгут питания с разъемом на одном конце, зачищенными проводами на другом, кнопка для настройки устройства с проводом, подиум.

При выборе переходной плиты важно принимать во внимание диаметр верхнего патрубка, идущего от радиатора.

Проверка механического датчика

Проверку старого механического датчика (например, устанавливаемого на некоторые модели ВАЗ «классика» и старые иномарки, например, «Вольво 240»), с помощью которого имеется возможность прямо узнать, какое давление в настоящий момент имеется в масляной системе автомобиля, можно осуществить даже без мультиметра, однако с использованием дополнительных приборов (воздушного насоса и электрического автомобильного манометра). Датчик аналогично необходимо демонтировать с машины, поскольку проверить его прямо на двигателе не получится.

Проверка датчика манометром

Проверка немного сложнее, чем у электронных, однако это заключается, в первую очередь, в некоторой сложности собирания электрической схемы. Действовать нужно по следующему алгоритму:

Как проверить механический датчик, схема подключения

• На датчике необходимо найти контакт, который выдает сигнал для аварийной лампы давления масла на приборной панели автомобиля, а также другой контакт, откуда подается сигнал для индикации давления масла. «Массу» для дальнейших замеров нужно будет просто взять с корпуса датчика (в обычных условиях все датчики берут «масс» просто с корпуса двигателя).
• Аналогично на электронном манометре необходимо разобраться, куда подключать плюс и минус его питания, а также непосредственно сигнал от датчика (то есть, предусмотрено три контакта).
• Подключить электрическую схему, и герметично подсоединить воздушный шланг, соединяющий насос и чувствительный элемент датчика.
• Далее нужно с помощью насоса подать 1…2 атмосферы на чувствительный элемент датчика. Если он исправен — то на стрелочном манометре будет явно показываться поступающее давление. Если этого не происходит — значит, датчик давления масла неисправен.

Как правило, датчики давления масла не подлежат ремонту, поэтому если была выявлена их неисправность, то нужно выполнить замену данного узла. Благо, стоят эти элементы недорого и доступны повсеместно практически в любом автомагазине.

Датчик давления масла КАМАЗ: где расположен, для чего нужен, как поменять

Датчик давления помогает водителю контролировать уровень масла в двигателе автомобиля КАМАЗ. Качественная смазка — это залог бесперебойной работы силового агрегата, поэтому за уровнем масла необходимо тщательно следить. Водителю необходимо знать, как диагностировать работоспособность датчика, а в случае выхода из строя — как осуществить его замену.

Особенности датчика давления масла автомобиля КАМАЗ

В зависимости от комплектации и года выпуска на автомобилях КАМАЗ может быть установлен механический или электронный датчик давления масла. В любом случае он расположен рядом с силовым агрегатом — на кронштейне масляных фильтров.

ДДМ на автомобиле КАМАЗ установлен рядом с двигателем

Конструкция и принцип работы

Конструкция электронного устройства чрезвычайно проста. Он состоит из четырёх элементов:

• защитный корпус;
• мембрана;
• толкатель;
• цепь контактов.

При давлении масла на мембрану, она приводит в действие толкатель, который размыкает контакты в сети

При давлении масла на мембрану, последняя изгибается и приводит в действие толкатель, который, в свою очередь, размыкает контакты в сети. Если давление на мембрану недостаточное, толкатель останется на месте, а контакты замкнутся и подадут сигнал на панель приборов в кабине автомобиля.

Механический вариант имеет более сложную конструкцию, основу которой составляет нихромовая обмотка и ползунок. Обмотка взаимодействует с ползунком, который определяет уровень давления и через электрическую цепь передаёт данные в кабину водителя.

Механический датчик давления масла автомобиля КАМАЗ имеет более сложную конструкцию

Какие должны быть показания

Штатные ДДМ автомобиля КАМАЗ изготовлены в соответствии с ГОСТ 3940–84. Согласно ГОСТу датчик должен иметь следующие характеристики:

• напряжение однопроводной цепи — 12 В;
• сила тока — 0.4 А;
• сочетаемость с реле типа РС509 или ЗС503;
• минимальное давление на холостых оборотах — 0.7 атм;
• максимально допустимое давление на высоких оборотах — 5–5.5 атм.

Диагностика неисправностей

Если на панели приборов загорелось лампочка в виде маслёнки — нужно проверить датчик на работоспособность. Если это произошло во время движения, следует немедленно остановиться и выполнить следующие действия.

1. Заглушите двигатель и поднимите капот.
2. Осмотрите двигатель со всех сторон на предмет выявления свежих масляных пятен и повреждений на картере.
3. Если пробит картер, повреждение залейте герметиком. Если нет герметика, используйте подручные материалы — кусок резины, тряпку или даже изоленту. Этого будет достаточно, чтобы доехать до гаража или СТО.
4. Масляным щупом проверьте уровень масла в двигателе. Если уровень ниже минимально допустимого — долейте масла.

Определите уровень масла в двигателе масляным щупом

На место датчика вставьте обычный механический манометр

Замена датчика

Благодаря удобному расположению, замена датчика давления масла на автомобиле КАМАЗ довольно проста. Порядок действий при этом следующий.

1. При выключенном зажигании откройте капот.
2. Отсоедините от неисправного датчика шланг и снимите его с кронштейна.
3. Обработайте гнездо силиконовым герметиком и установите в него новый прибор.
4. Прикрутите шланг, предварительно обработав место присоединения герметиком.
5. Соедините манометр со шлангом. Если вы установили электронный датчик, указатель можно подключить к новому устройству через старый разъём.

Одна голова хорошо, а две лучше

На многочисленных форумах в сети интернет нередко можно встретить рассказы опытных автолюбителей о том, что вместе с электронным датчиком давления масла они устанавливали параллельно с ним механический. В частности, это выражается в том, что в случае падения уровня давления масла загорается не только соответствующая контрольная лампа на приборной панели, но и будет видно абсолютное значение давления на манометре, установленном где-нибудь в районе приборной панели.

Делается это по той причине, что иногда, например, после выполнения на двигателе капитального ремонта или при использовании некачественного (или устаревшего) моторного масла, которое скомковалось, чувствительный элемент датчика не срабатывает должным образом, соответственно. Соответственно, при падении давления контрольная лампа не загорается, что является критичным фактом, поскольку двигатель в таких условиях работает «на сухую», то есть, без должного смазывания. Это значительно снижает его ресурс и может полностью вывести мотор из строя в кратчайшие сроки.

Виды датчиков давления масла

В современных автомобилях устанавливают один или два датчика этого типа. Контрольный непрерывно поставляет отображаемую стрелочным или цифровым измерительным прибором информацию о рабочем давлении в системе смазки. Аварийный включает сигнализацию, если давление падает ниже допустимого предела.

Аварийный

Аварийный датчик или датчик аварийного давления масла устроен просто. Внутри его корпуса собрана незатейливая электрическая схема. Обычные нормально замкнутые контакты управляются подвижной мембраной.

Аварийный датчик включает сигнализацию, если давление падает ниже допустимого предела

Один из неподвижных контактов намертво соединён с корпусом датчика, другой — с внешним выводом, к которому подсоединяют проводку автомобиля.

Если на мембрану не давит поступающее через впускной канал масло, контакты замкнуты, и на панели приборов автомобиля со включённым зажиганием горит предупреждающий световой индикатор.

Нормально замкнутые контакты датчика управляются подвижной мембраной

После пуска двигателя начинает работать масляный насос, создавая давление, которое воздействует на мембрану аварийного датчика. Пока давление в норме, контакты разомкнуты, индикатор не горит, не отвлекает водителя назойливым красным светом.

Но если давление по какой-то причине падает, датчик мгновенно замыкает контакты, и яркая сигнальная лампа загорается: приехали, надо остановиться и разобраться в чём причина.

Второй по тяжести последствий способ моментально загубить двигатель — это лишить его масла совсем или понизить давление в системе смазки до критически низкого. Кстати, для вполне полноценной работы двигателя с малыми оборотами моторного масла нужно не так уж много, 200 миллилитров вполне достаточно.

Борис Игнашин

https://www.kolesa.ru/article/ne-vosstavshie-iz-ada-kak-i-pochemu-umirayut-motory-ot-peregreva-i-poteri-masla

Если же водитель проигнорирует предупреждение, возможно, ему придётся об этом пожалеть, расплачиваясь за дорогостоящий ремонт, которого в большинстве случаев можно избежать.

Аварийные датчики отличаются по следующим характеристикам:

• давление на размыкание и замыкание контактов;
• форма внешнего контакта для подключения к проводке (штырь или винт);
• диаметр и резьба (коническая, метрическая) штуцера.

Контрольный

Контрольный датчик давления по размерам больше аварийного. Несмотря на то что у него, как и аварийного, снаружи всего один вывод для подключения проводки, устроен он сложнее.

Контрольный датчик по размерам больше, устроен сложнее аварийного

В корпусе контрольного датчика, который автолюбители называют бочонком, кроме мембраны, находится реостат. По-другому — переменное сопротивление.

Реостат представляет собой намотанный в один слой на основание из непроводящего ток материала отрезок тонкой проволоки. Сверху по обмотке перемещается управляемый гибкой мембраной подвижный контакт. Проволока реостата соединена с выводом на корпусе датчика давления, подвижный контакт — с корпусом прибора.

В корпусе контрольного датчика, кроме мембраны, находится реостат

Каждый раз, когда под действием давления масла изгибается мембрана, вслед за ней изменяется положение подвижного контакта реостата и количество витков проволоки между внешним выводом и корпусом, определяющее значение электрического сопротивления датчика.

Вместе с изгибом мембраны изменяется сопротивление контрольного датчика

Эти периодические изменения сопротивления водитель автомобиля видит как перемещения стрелки измерительного прибора на контрольной панели, шкала которого отградуирована в единицах измерения давления.

Среди характеристик контрольных датчиков давления:

• диапазон измеряемого давления;
• номинальное сопротивление;
• форма внешнего контакта для подключения (штырь, штыревая колодка, винт);
• диаметр и резьба (коническая, метрическая) штуцера.

Комбинированный

В некоторых моделях автомобилей установлен комбинированный датчик давления масла с двумя выводами на корпусе. Его составные части работают точно так же, как описано выше. Но ради экономии места собраны они в одном бочонке.

Для экономии места в одном корпусе собраны вместе контрольный и аварийный датчик

Установка механического датчика давления масла от ваз 2106 на ваз 2110

29 Янв
2:04

Давно хотел поставить механический датчик давления масла, и вот настало время. Купив все необходимое, а именно сам датчик(грибок) от ваз 2106, датчик(приборку), тройничек. Первым делом выкручиваем стандартный датчик — думаю труда не составит. Начал я примерять купленный тройник как он встанет на место и очень был расстроен, так как он не подходил по габаритам. То есть куда бы я не вкручивал грибок, он не давал закрутить весь механизм в сборе. Он мог задевать защитный кожух ремня ГРМ или топливную рейку вместе с коллектором из-за этого я не мог его закрутить. Многие сайты пишут что все отлично встает- это НЕТАК. Пока мучился, отпало желание это делать и я закрутил обратно стандартный датчик и случайно сорвал резьбу в головке((((. Обзвонил ближайшие СТО, все отказались ремонтировать, так как там конусная резьба и они не смогут ее нарезать…. Решил делать сам, взяв обычный метчик на 16 и нарезав резьбу довольно легко. Теперь нужно делать переходник с 14 резьбы(датчик давления) на 16 резьбу(головку) так как диаметр был теперь увеличен. У знакомого в гараже мы подобрали немного похожую заготовку, отпилив немного и подрезав, подточив, получился необходимый переходник длинной 3 сантиметра. И о чудо, благодаря этому переходнику, вся система теперь легко вставала на место.

У кого же с резьбой все нормально, то вам просто нужно будет докупить переходник длинной примерно 3 сантиметра с 14 внутренней и наружной резьбой и тогда у вас все идеально встанет. После чего прокидываем провод от нового датчика, кто хочет чтобы и лампочка горела тоже то нужно будет прокинуть два провода.

Ну и подключаем все по цветам!

— «Оранжевый провод» подключаем к плюсу замка зажигания.

— «Белый провод» подключаем к проводу габаритов.

-«Белый с чёрным» масса.

— «Серый» провод к датчику аварийного давления масла (который и был у нас, штатный)

— «Тёмно-серый с чёрным» провод подключаем к установленному нами датчику (указателя) давления масла(грибок).

Так как я все это дело вставил вместо часов, то и запитался я тоже от этого штекера. Тас есть и масса и провод от замка зажигания и провод габаритов.

Похожие статьи:

1. Установка ГБО 4 поколения своими руками Нам потребуется: — Баллон гбо (существуют Тороидальные баллоны(круглые) и Цилиндрические…
2. Переделка карбюратор на инжектор Машина ваз 2110 – 1997 года выпуска. В данном автомобиле…
3. Электро регулятор отопителя Установка электро регулятора отопителя. Под руку попался регулятор заслонки печки…
4. стойки ваз 2109 на ваз 2110 Модифицировать ВАЗ 2110 можно установкой передних стоек от ВАЗ 2109….

ваз 2106ваз 2110давление масладатчик давления масладатчик масламеханический датчиктюнинг

Где находится

Чтобы масло непрерывно поступало к трущимся деталям двигателя необходимо давление, которое создаёт масляный насос. Поступающее из насоса масло очищает фильтр, после чего оно через главную масляную магистраль распределяется между потребителями.

Датчики установлены в главной масляной магистрали после фильтра

Место датчиков давления в смазочной системе двигателя — где-либо в главной масляной магистрали после фильтра.

Конструктивно датчики размещают в блоке цилиндров или в головке блока. Конкретное место зависит от модели двигателя.

Конструктивно датчики размещают в блоке цилиндров или в головке блока

Как поменять датчик давления масла своими руками

В случае неисправности этого элемента замена – необходимая процедура, так как разборке он не подлежит. Без него давления последующее движение автомобиля опасно. Но водитель может легко справиться с заменой детали своими руками.

Необходимые инструменты

Перед началом работы нужно приготовить инструмент и все необходимое:

1. Новый датчик давления.
2. Гаечный ключ нужного размера для отвинчивания, в зависимости от модели автомобиля.

Могут потребоваться и другие инструменты, это зависит от марки машины.

Пошаговая инструкция

Порядок работы зависит от места установки датчика, но в общем, основные шаги операции проводятся по алгоритму, описанному ниже. Для примера разберем процедуру для ВАЗ-2110.

1. Вначале нужно выяснить, сколько клапанов установлено на двигателе: 8 или 16. В первом случае датчик находится за мотором справа на головке блока цилиндров, возле кожуха привода ГРМ. К нему подключен единственный проводник. Если клапанов 16 – то датчик находится слева в блоке распредвала.
2. Дождитесь, пока двигатель остынет, чтобы не получить ожоги во время работы.
3. Не торопитесь сразу снимать, вначале проверьте правильность работы электрической цепи, ведущей к индикатору на приборах. Отсоедините провод от датчика, при этом индикаторная лампа должна погаснуть. Соедините проводник с «массой». Если лампочка загорелась – значит проводка исправна.
4. Снимите датчик с помощью гаечного ключа. Аккуратно выкрутите его, не потеряв уплотнительную прокладку и не допуская течи масла. Используйте для протирки ветошь.
5. Внимательно осмотрите снятый датчик. При отсутствии на нем следов смазки можно говорить о его исправности. В противном случае требуется замена. Но в любом случае при установке уплотнительное кольцо нужно поставить новое.
6. Подключите провод после замены.

Подключение выносного датчика давления масла

Во многих современных автомобилях установлен лишь аварийный. Для тех водителей, которые предпочитают только рулить, отдавая техобслуживание в руки профессионалов СТО, этого вполне достаточно.

Однако многие автолюбители хотят более точных сведений о здоровье железного коня и дополняют систему смазки двигателя выносным датчиком давления.

Для этого используют как механические, так и электрические датчики давления. В первом случае нет никаких проводов. Измерительный прибор в салоне — это аналог электрического датчика и указателя давления «в одном флаконе»: обычный механический манометр, который подключают к масляной магистрали с помощью шланга высокого давления.

Многие автолюбители ценят механические манометры за точность показаний и надёжность. Если электрические датчики эксплуатируются в трудных условиях подкапотного пространства и довольно часто выходят из строя, то установленный в салоне автомобиля простой механический прибор прослужит долго.

Механические манометры ценят за точность показаний и надёжность

Плата за точность показаний — шланг высокого давления. Он дороже проводов, его труднее провести в салон. Если шланг не выдержит давления — всё пространство вокруг повреждённого участка может быть залито горячим маслом.

Шланг высокого давления дороже проводов, его труднее провести в салон автомобиля

Универсальные электрические комплекты дополнительного контроля давления масла состоят как минимум из собственно датчика и стрелочного или цифрового измерительного прибора — указателя давления.

Выносной указатель устанавливают на торпедо или в другом подходящем месте

Указатель устанавливают в салоне автомобиля на торпедо или в другом подходящем месте.

Переходник под фильтр используют для установки контрольного датчика давления масла

Контрольный датчик подключают к масляной магистрали одним из способов. Либо с помощью подставки-переходника под масляный фильтр, либо параллельно аварийному датчику, используя тройник.

С помощью тройника аварийный и контрольный датчик включаются параллельно

Указатель давления и контрольный датчик соединяют по схеме, рекомендованной изготовителем комплекта. Самый простой вариант схемы на рисунке ниже. Дд6

Видео: подключение выносного датчика давления масла

Предназначение датчика

Как подключить датчик давления масла – серьезный вопрос, но в первую очередь нужно узнать, для чего вообще предназначены такие датчики. Когда в двигателе понижается или отсутствует давление масла, детали и узлы двигателя начинают быстро изнашиваться. Это может привести к заклиниванию некоторых частей или даже к полному выходу из строя двигателя.

Чтобы не было предупредить поломку в систему смазки двигателя устанавливают такое устройство.

Неисправности дустройств

Датчики этого типа — довольно надёжные приборы, не требующие технического обслуживания. Однако их ресурс, как и любых деталей автомобиля, ограничен. Рано или поздно ломается всё.

Нередко причиной частых отказов и «болезней» датчиков становится неудачная конструкция двигателя. Например, когда датчик расположен вблизи выпускного коллектора и постоянно перегревается.

Расположенный вблизи выпускного коллектора датчик постоянно перегревается

Довольно частая причина отказов — низкокачественные запчасти. На рынке нередко можно купить похожие детали по разным ценам. Как известно, скупой платит дважды.

Характерные неисправности датчиков давления приведены в таблице.

Таблица: появление характерных неисправностей датчиков этого типа

Вид датчика	Неисправность	Проявление
Аварийный датчик	обрыв или увеличенное сопротивления контакта	не горит сигнальная лампа
	залипание электродов контакта	постоянно горит сигнальная лампа
	нарушение целостности диафрагмы	низкая чувствительность датчика, сигнальная лампа гаснет только на высоких оборотах
	нарушение герметичности датчика	подтекание масла из датчика
Контрольный датчик	обрыв реостата	отсутствие показаний указателя давления
	увеличенное сопротивления подвижного контакта	заниженные показатели давления
	нарушение целостности диафрагмы	отсутствие показаний или заниженные показатели давления
	нарушение герметичности датчика	подтекание масла из датчика

Неисправности датчиков нередко проявляются так же, как износ деталей кривошипно-шатунного механизма, за которым может последовать серьёзная поломка и дорогой ремонт двигателя.

По этой причине при отсутствии показаний или заниженных показаниях давления, неожиданных включениях сигнальной лампы следует проверить давление в системе смазки контрольным манометром.

Видео: проверка давления масла контрольным манометром

Знания принципов работы и устройство датчиков давления масла автомобиля позволит водителю правильно оценить неисправности системы смазки и избежать лишних трат на ремонт двигателя.

Установка механического датчика давления на Камаз Камминз

Указатель давления масла «Камазовский».

Установка датчика давления двигателя/Камаз 4308

Для чего нужен прямой датчик давления масла. .

УаЗ 330365 Головастик. Механический датчик давления масла

Механический указатель давления масла

Урал лесовоз Замена датчика давления масла Стоял не тот датчик.

Давление масло упало почти на 0

На КАМАЗе за брусом. Датчик давления масла и местные дороги

Упало давление масла в двигателе КАМАЗ 740.30 после кап. ремонта.

Для чего нужен датчик давления масла

Назначение цифрового или аналогового датчика контрольной лампы состоит в проверке давления моторной жидкости, поступающей к силовому агрегату машины. Кроме того, устройство предупреждает водителя при помощи моргания индикатора о низком уровне (или отсутствии) масла в системе. При появлении сбоев лампочка давления, уровня и температуры регулятора, расположенная на контрольном щитке, загорается.

Как установить датчик давления масла механический со шлангом

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.
Пишите:

Вопрос о том, как проверить датчик давления масла (далее ДДМ) интересует водителей, столкнувшихся с проблемами в работе масляной системы двигателя, в частности, когда горит лампочка масла. Проверить этот узел можно с помощью электронного или стрелочного мультиметра, контрольной лампочки или исправного манометра. Процедура проверки несложна, и под силу даже начинающему автолюбителю. Далее приведены подробные алгоритмы проверки с указанием тонкостей и нюансов.

Принцип работы датчика давления масла

Прежде чем разбираться каким образом можно проверить ДДМ, необходимо вкратце остановиться на теории, в частности, как работает датчик давления масла. Это даст полноту понимания процесса. В первую очередь необходимо указать, что датчики давления масла бывают двух видов — механические (устанавливаются на старые машины, в частности, советских моделей) и электронные (более современные, повсеместно используемые в автопромышленности).

Конструкция механических датчиков

Устройство механического ДДМ

Внутри механического датчика есть мембрана, которая изменяет свою форму в зависимости от приложенного к нему давления. Соответственно, чем оно больше — тем больше изгибается мембрана. Изгибаясь, она воздействует на имеющийся в конструкции шток, который отвечает за сжимание жидкости в специальной герметичной трубке. На другом конце этой трубки шток, на который давила эта жидкость, и вот второй шток двигал стрелку прибора — дифманометра, или просто манометра. Давление возрастает — стрелка идет вверх, давление падает — стрелка опускается.

Также существует еще одно, более распространенное устройство механического датчика давления масла. Оно аналогично, но с добавлением переменного резистора — реостата. Так, на имеющуюся в его конструкции мембрану помещают резистор, который изменяет свое сопротивление в зависимости от, собственно, значения прикладываемых усилий. Соответственно, чем имеет место большая деформация мембраны — тем больше изменяется сопротивления датчика. При отсутствии деформации мембраны значение сопротивления будет равно нулю. Это изменение фиксируется электронным блоком управления двигателем (ЭБУ), на который и подается соответствующий сигнал. Его программное обеспечение создано таким образом, что оно контролирует нахождение сигнала от ДДМ в определенном промежутке, соответствующем нормальному рабочему давлению масла в масляной системе двигателя. Как правило, к механическим датчикам присоединяют стрелочные манометры, на шкале которых показывается абсолютное значение масла. Хотя на самом деле эти приборы являются вольтметрами, стрелка которых изменяет свое положение в соответствии с приходящим на прибор значением сопротивления с ДДМ.

Конструкция электронного датчика

Устройство электрического ДДМ. 1 — шток, 2 — сигнальная лампа, 3 — контакты, 4 — мембрана

Конструкция электронного датчика давления масла (к слову, устанавливается на автомобили ВАЗ-2114 и его аналоги, новые модели «Лады») подразумевает, что при ровной мембране (не находящейся под давлением) питающая цепь сигнальной лампы на панели прибора нормально замкнутая, поэтому она включается в соответствующих условиях. Однако, когда мембрана выгибается под действием давления масла она своим штоком механически размыкает цепь и сигнальная лампа тухнет. Это, собственно, и происходит при запуске двигателя, о чем можно судить по тому, что лампочка масленки при включенном зажигании, а также первые 1…2 секунды находится в активном состоянии (светится).

Таким образом, суть проверки современного ДДМ заключается в измерении сопротивления обмотки датчика мультиметром, переведенным в режим измерения электрического сопротивления (омметра). Однако его также можно проверить и другими методами.

Схема Подключения Датчика Давления Масла

Обратился к знакомому токарю, объяснил что требуется проставка под датчик «Auto Guage», которая будет без проблем вкручиваться тройник ВаЗ без всяких переделок.

На датчике от ВАЗ 5 контактов, подключение их нужно осуществлять как на рисунке: Установить сам указатель давления можно вместо гидрокорректора фар — мало кто его использует, да и мало где он работает. После чего размыкаются контакты, пропадает сигнал и на панели приборов гаснет лампочка.

Чтобы его снять, воспользуйтесь нашей инструкцией: Отключите от датчика провод, идущий на приборную панель; Под датчиком расположена резьба, поэтому аккуратно выкрутите его гаечным ключом. Сверху Mercedes-Benz Мерседес Бенц — большая часть современных моделей На данных моделях авто датчик давления масла располагается на картерном устройстве с правой стороны от центральной части машины В нижней части двигателя. ВАЗ 2106 КАК ПРОВЕРИТЬ УКАЗАТЕЛЬ ДАВЛЕНИЯ МАСЛА В ПРИБОРНОЙ ПАНЕЛИ

Фото — конструкция датчика давления масла Видео: проверка аварийного давление масла БМВ М30 Проверка и ремонт Если Вам нужно проверить устройство, то возьмите небольшой отрезок резинового шланга. Производится отключение аккумуляторной батареи, для этого достаточно скинуть отрицательную клемму.

Возьмите белый провод от питания габаритных огней. Не путайте прибор с датчиком температуры, установленным выше, в головке цилиндров. К другому проводу на лампочке присоединить плюс от блока питания или аккумулятора.

К нему должен подключаться один кабель.

Подключение и замена датчика Предназначение датчика Как подключить датчик давления масла — серьезный вопрос, но в первую очередь нужно узнать, для чего вообще предназначены такие датчики.

Дополнительный датчик давления масла в двигателе

Диагностика датчика

Как указывалось выше, бывают два типа датчиков давления — механический и электронный. Соответственно, процедуры проверки аварийного датчика давления масла в обоих случаях будут отличаться, хоть и незначительно (имеют место лишь конструкционные особенности данных датчиков). В первую очередь необходимо убедиться, что именно датчик давления масла неисправен. Для этого потребуется выполнить дополнительную диагностику масляной системы — проверить уровень масла в ней, состояние фильтра, насоса и так далее. Если же подозрения пали именно на исправность датчика давления масла, то в первую очередь необходимо его демонтировать с посадочного места при выключенном двигателе (как правило, он расположен в районе масляного фильтра).

Где датчик давления масла

Узнайте, где расположен датчик давления масла на разных моделях машин, поскольку это зависит от конструкции мотора, а на некоторых автомобилях их аж два Подробнее

Обычно для этого используются ключи различных диаметров, например, на 24, 27 или другие (зависит от конкретной модели автомобиля). После этого не забудьте заткнуть его посадочное место ветошью с тем, чтобы при работе двигателя из него не вытекало масло, а также в масляную систему не попал различный мусор или мелкие детали (болты, гайки и прочее)!

Желательно также проверить давление в масляной системе автомобиля. Для этого нужно в посадочное место, откуда был выкручен ДДМ, вкрутить манометр, с помощью которого сделайте контрольный замер давления масла на различных оборотах работы двигателя. Обратите внимание, что при этом нужно обеспечить максимальную герметичность, чтобы показания манометра были предельно точными. Обязательно нужно посмотреть на давление при работе двигателя на холостых оборотах, а также на средних и высоких.

У разных машин значение соответствующего давления будет разным, поэтому точную информацию вы найдете в мануале или технической документации к конкретной машине. Если значение давления в норме, но при этом информация не доходит до ЭБУ, то виноват, скорее всего, датчик, поэтому его и нужно проверить.

Датчик давления масла КАМАЗ – Где расположен и как поменять

Отзыв владельца КАМАЗ 55111 — поломка. Ранее я писал про давление масла в двигателе и пытался исправить данный косяк заменой масла.в итоге убил 25 литров авангарда.В общем залил я авангард проездил неделю все было более менее нормально на горячую держал где то 0.8кг для данного двигателя это нормально.но позже давление начало предательск…

Давление двигателя КамАЗ

Давление можно мерить только при прогретом моторе. Единой нормы показателя давления для двигателей КамАЗ не существует, поскольку номинальное значение обусловлено техническими особенностями моделей, стандартами Евро-2, -3, -4 и т.д. В среднем на холостом ходу, до 600 об/мин, давление масла должно составлять не менее 0,1 МПа, а на оборотах более 2 200 об/мин – не менее 0,4 МПа.

В современных двигателях КамАЗ предусмотрены датчики давления, которые подают сигнал на контрольную лампу, расположенную на приборной панели. Лампа загорается, если давление падает, и может гореть постоянно или мигать только на холостых оборотах. Отслеживать уровень давления можно по специальной шкале со стрелкой.

Если рабочее давление двигателя КамАЗ не соответствует этим показателям, причины могут быть в следующем:

• Масляное голодание: в этом случае количество масла снижено, следовательно, давление падает. Необходимо воспользоваться масляным щупом и долить масло до нужного уровня, между отметкой Min и Max.
• Нарушение вязкости масла: обычно случается при повреждении цилиндров или элементов системы охлаждения, когда топливо или охлаждающая жидкость смешиваются со смазкой.
• Поломка вентиляции: в этом случае в двигателе начинают скапливаться картерные газы, которые снижают давление масла в системе смазки.
• Засорение фильтров: в этом случае масло встречает сопротивление при движении и не может полноценно выполнять свои функции.
• Износ деталей двигателя: со временем между соприкасающимися деталями увеличивается расстояние, поэтому используемого количества масла уже не хватает – начинается масляное голодание.
• Выход из строя маслонасоса: масляный насос – основной элемент, обеспечивающий необходимое давление в системе смазки, поэтому его износ приводит к масляному голоданию силового агрегата.

Компания КамРемЦентр предлагает качественные сервисные услуги по ремонту и обслуживанию двигателей КамАЗ. Также у нас вы можете приобрести новый или б/у мотор КамАЗ с гарантией и доставкой по России.

Камаз 55111 1983, двигатель дизельный 9.9 л., 210 л. с., задний привод, механическая коробка передач — поломка

Участвовать в обсуждениях могут только зарегистрированные пользователи.

А зачем вообще нужно масло?

Я часто слышу — что масло это кровь двигателя. Не совсем это так конечно, сравнение очень грубое, но все же без масла мотор функционировать не будет (либо будет, но очень не долгое время).

Современные моторные масла, смазывают и защищают все трущиеся части, а это – поршни (с их кольцами), валы, вкладыши и прочее. Скажем так – хорошее масло продлевает ресурс двигателя на многие тысячи километров.

НО масло должно ходить по системе, как собственно и кровь по сосудам человека, если масло просто налито в поддоне и не идет к трущимся частям – ОНО БЕСПОЛЕЗНО!

Зачем нужен ДДМ

В двигателях внутреннего сгорания обязательным узлом является масляная система. Чтобы заливаемая жидкость «работала», необходимо поддерживать ее уровень, давление и качество. Для отслеживания уровня пользуются контрольным щупом, за качество отвечает фильтрующий элемент, а за давление — датчик.

Роль смазки в двигателе

Прежде, чем рассматривать устройство и виды датчиков, разберёмся, так ли важна смазка в двигателе. Рассчитывая силовую установку, конструкторы делают поверхности узлов и механизмов как можно прочнее.

Это помогает увеличить срок работы агрегата и качество выполняемых функций. Поскольку изделия контактируют друг с другом, возникающая между ними сила трения приводит к износу механизмов.

Смазка деталей, единственный способ борьбы с трением.

Циркуляция масла по каналам под давлением, условие выполнения возложенных функций. Способ, проконтролировать правильность показателей, это датчик давления масла, аналогичный прибору, установленному на КамАЗ 740.

Двигатель КамАЗ-740:

• Покрытие поверхностей деталей ровным слоем масла;
• Отвод некоторого количества тепла;
• Удаление частиц грязи и абразива;
• Противодействие окислению;
• Усиление связи и соединения деталей;
• Выполнение роли рабочего тела.

Учитывается, что величина давления контролируется на прогретой до температуры 70°С установке. Нормальные обороты двигателя КамАЗ, 2600 мин-1. Значение стандартного давления 0,45-0,5 МПа.

Конструкция автомобильного датчика в машинах типа Камаз и суть его работы

Конструкция датчика по своей сути довольно проста. Такой датчик состоит из нескольких элементов:

• защитный корпус прибора для его сохранения от влаги;
• также обычно стоит внешняя или внутренняя мембрана;
• толкательный механизм;
• цепочка из контактов.

Электронный механизм для считывания показателя давления смазки в автомобиля марки КАМАЗ имеет серый или темный цвет, так что его достаточно трудно увидеть сходу.

При сильном давлении смазки на внутреннюю мембрану, эта самая мембрана начинает действовать и давит на внешний толкатель, который соединяет контакты электрической сети.

Далее сказывается давление смазки на эту мембрану и мембрана меняет свою форму в процессе работы. Потом мембрана приводит в работу толкатель, а он, к слову, соединяет контакты в электрической цепи.

Тут все зависит от уровня давления и если этот уровень на внутреннюю мембрану недостаточен, в таком случае толкатель сохраняет свое положение и останется в одной точке, а контакты замыкаются и потом уходит несколько сигналов на панель управления в машине.

Также имеются механические типы датчиков проверки количества смазки в Камазе. Однако встретить их сегодня все труднее по причине постепенного перехода компании на использование электронных датчиков. Такие датчики имеют куда более сложную систему, суть которой составляет прочная обмотка из меди или из нихрома. Также механические датчики имеют свой ползунок.

Проверка электрического датчика давления масла

Проверка датчика мультиметром

Электронные датчики давления масла, используемые, как на иномарках, так и отечественных авто, в частности, на автомобилях ВАЗ-2114 и других современных «Ладах», проверить несложно. Их устройство аналогично тому, где используется реостат, однако они попросту размыкают цепь при определенном давлении. Соответственно, его проверка еще проще. Для этого нужно:

• Установить мультиметр в режим «прозвонки» (разрыва) электрической цепи.
• Обеспечить герметичное соединение воздушного насоса и входного (чувствительного) отверстия, куда подается воздух. Тут аналогично необходимо обеспечить качественную герметизацию, поскольку от этого напрямую зависит результат эксперимента.
• Один щуп мультиметра установить на центральный выходной контакт датчика, а второй — его корпус, «массу».
• Одновременно с этим с помощью насоса подать на датчик давление воздуха около 1…1,5 атмосфер. Сильно дуть не нужно, чтобы не повредить мембрану. Если датчик исправен, то электрическая цепь разомкнется почти сразу, под механическим воздействием штока, находящемся в жесткой связи с изгибаемой чувствительной мембраной датчика давления масла.

Подготовка

Перед установкой датчиков рекомендуется поменять моторное масло, предварительно промыв систему смазки. В это время можно демонтировать корпус воздушного фильтра с помощью головки на 10. Это нужно сделать для того, чтобы облегчить доступ к масляному фильтру и установить туда переходную плиту, которая имеет выводы для двух датчиков.

Для установки понадобятся следующие материалы, инструменты:

• переходная плита под масляный фильтр;
• датчик температуры масла 60 мм;
• датчик давления масла 60 мм;
• тюбинг с внутренним диаметром 12 мм;
• герметик;
• тонкая отвертка, паяльник, канифоль.

Кроме того, в комплектацию входят провод датчика до салона со специальными разъемами на концах, кабель самого измерительного прибора, жгут питания с разъемом на одном конце, зачищенными проводами на другом, кнопка для настройки устройства с проводом, подиум.

При выборе переходной плиты важно принимать во внимание диаметр верхнего патрубка, идущего от радиатора.

Проверка механического датчика

Проверку старого механического датчика (например, устанавливаемого на некоторые модели ВАЗ «классика» и старые иномарки, например, «Вольво 240»), с помощью которого имеется возможность прямо узнать, какое давление в настоящий момент имеется в масляной системе автомобиля, можно осуществить даже без мультиметра, однако с использованием дополнительных приборов (воздушного насоса и электрического автомобильного манометра). Датчик аналогично необходимо демонтировать с машины, поскольку проверить его прямо на двигателе не получится.

Проверка датчика манометром

Проверка немного сложнее, чем у электронных, однако это заключается, в первую очередь, в некоторой сложности собирания электрической схемы. Действовать нужно по следующему алгоритму:

Как проверить механический датчик, схема подключения

• На датчике необходимо найти контакт, который выдает сигнал для аварийной лампы давления масла на приборной панели автомобиля, а также другой контакт, откуда подается сигнал для индикации давления масла. «Массу» для дальнейших замеров нужно будет просто взять с корпуса датчика (в обычных условиях все датчики берут «масс» просто с корпуса двигателя).
• Аналогично на электронном манометре необходимо разобраться, куда подключать плюс и минус его питания, а также непосредственно сигнал от датчика (то есть, предусмотрено три контакта).
• Подключить электрическую схему, и герметично подсоединить воздушный шланг, соединяющий насос и чувствительный элемент датчика.
• Далее нужно с помощью насоса подать 1…2 атмосферы на чувствительный элемент датчика. Если он исправен — то на стрелочном манометре будет явно показываться поступающее давление. Если этого не происходит — значит, датчик давления масла неисправен.

Как правило, датчики давления масла не подлежат ремонту, поэтому если была выявлена их неисправность, то нужно выполнить замену данного узла. Благо, стоят эти элементы недорого и доступны повсеместно практически в любом автомагазине.

Датчик давления масла КАМАЗ: где расположен, для чего нужен, как поменять

Датчик давления помогает водителю контролировать уровень масла в двигателе автомобиля КАМАЗ. Качественная смазка — это залог бесперебойной работы силового агрегата, поэтому за уровнем масла необходимо тщательно следить. Водителю необходимо знать, как диагностировать работоспособность датчика, а в случае выхода из строя — как осуществить его замену.

Особенности датчика давления масла автомобиля КАМАЗ

В зависимости от комплектации и года выпуска на автомобилях КАМАЗ может быть установлен механический или электронный датчик давления масла. В любом случае он расположен рядом с силовым агрегатом — на кронштейне масляных фильтров.

ДДМ на автомобиле КАМАЗ установлен рядом с двигателем

Конструкция и принцип работы

Конструкция электронного устройства чрезвычайно проста. Он состоит из четырёх элементов:

• защитный корпус;
• мембрана;
• толкатель;
• цепь контактов.

При давлении масла на мембрану, она приводит в действие толкатель, который размыкает контакты в сети

При давлении масла на мембрану, последняя изгибается и приводит в действие толкатель, который, в свою очередь, размыкает контакты в сети. Если давление на мембрану недостаточное, толкатель останется на месте, а контакты замкнутся и подадут сигнал на панель приборов в кабине автомобиля.

Механический вариант имеет более сложную конструкцию, основу которой составляет нихромовая обмотка и ползунок. Обмотка взаимодействует с ползунком, который определяет уровень давления и через электрическую цепь передаёт данные в кабину водителя.

Механический датчик давления масла автомобиля КАМАЗ имеет более сложную конструкцию

Какие должны быть показания

Штатные ДДМ автомобиля КАМАЗ изготовлены в соответствии с ГОСТ 3940–84. Согласно ГОСТу датчик должен иметь следующие характеристики:

• напряжение однопроводной цепи — 12 В;
• сила тока — 0.4 А;
• сочетаемость с реле типа РС509 или ЗС503;
• минимальное давление на холостых оборотах — 0.7 атм;
• максимально допустимое давление на высоких оборотах — 5–5.5 атм.

Диагностика неисправностей

Если на панели приборов загорелось лампочка в виде маслёнки — нужно проверить датчик на работоспособность. Если это произошло во время движения, следует немедленно остановиться и выполнить следующие действия.

1. Заглушите двигатель и поднимите капот.
2. Осмотрите двигатель со всех сторон на предмет выявления свежих масляных пятен и повреждений на картере.
3. Если пробит картер, повреждение залейте герметиком. Если нет герметика, используйте подручные материалы — кусок резины, тряпку или даже изоленту. Этого будет достаточно, чтобы доехать до гаража или СТО.
4. Масляным щупом проверьте уровень масла в двигателе. Если уровень ниже минимально допустимого — долейте масла.

Определите уровень масла в двигателе масляным щупом

На место датчика вставьте обычный механический манометр

Замена датчика

Благодаря удобному расположению, замена датчика давления масла на автомобиле КАМАЗ довольно проста. Порядок действий при этом следующий.

1. При выключенном зажигании откройте капот.
2. Отсоедините от неисправного датчика шланг и снимите его с кронштейна.
3. Обработайте гнездо силиконовым герметиком и установите в него новый прибор.
4. Прикрутите шланг, предварительно обработав место присоединения герметиком.
5. Соедините манометр со шлангом. Если вы установили электронный датчик, указатель можно подключить к новому устройству через старый разъём.

Одна голова хорошо, а две лучше

На многочисленных форумах в сети интернет нередко можно встретить рассказы опытных автолюбителей о том, что вместе с электронным датчиком давления масла они устанавливали параллельно с ним механический. В частности, это выражается в том, что в случае падения уровня давления масла загорается не только соответствующая контрольная лампа на приборной панели, но и будет видно абсолютное значение давления на манометре, установленном где-нибудь в районе приборной панели.

Делается это по той причине, что иногда, например, после выполнения на двигателе капитального ремонта или при использовании некачественного (или устаревшего) моторного масла, которое скомковалось, чувствительный элемент датчика не срабатывает должным образом, соответственно. Соответственно, при падении давления контрольная лампа не загорается, что является критичным фактом, поскольку двигатель в таких условиях работает «на сухую», то есть, без должного смазывания. Это значительно снижает его ресурс и может полностью вывести мотор из строя в кратчайшие сроки.

Виды датчиков давления масла

В современных автомобилях устанавливают один или два датчика этого типа. Контрольный непрерывно поставляет отображаемую стрелочным или цифровым измерительным прибором информацию о рабочем давлении в системе смазки. Аварийный включает сигнализацию, если давление падает ниже допустимого предела.

Аварийный

Аварийный датчик или датчик аварийного давления масла устроен просто. Внутри его корпуса собрана незатейливая электрическая схема. Обычные нормально замкнутые контакты управляются подвижной мембраной.

Аварийный датчик включает сигнализацию, если давление падает ниже допустимого предела

Один из неподвижных контактов намертво соединён с корпусом датчика, другой — с внешним выводом, к которому подсоединяют проводку автомобиля.

Если на мембрану не давит поступающее через впускной канал масло, контакты замкнуты, и на панели приборов автомобиля со включённым зажиганием горит предупреждающий световой индикатор.

Нормально замкнутые контакты датчика управляются подвижной мембраной

После пуска двигателя начинает работать масляный насос, создавая давление, которое воздействует на мембрану аварийного датчика. Пока давление в норме, контакты разомкнуты, индикатор не горит, не отвлекает водителя назойливым красным светом.

Но если давление по какой-то причине падает, датчик мгновенно замыкает контакты, и яркая сигнальная лампа загорается: приехали, надо остановиться и разобраться в чём причина.

Второй по тяжести последствий способ моментально загубить двигатель — это лишить его масла совсем или понизить давление в системе смазки до критически низкого. Кстати, для вполне полноценной работы двигателя с малыми оборотами моторного масла нужно не так уж много, 200 миллилитров вполне достаточно.

Борис Игнашин

https://www.kolesa.ru/article/ne-vosstavshie-iz-ada-kak-i-pochemu-umirayut-motory-ot-peregreva-i-poteri-masla

Если же водитель проигнорирует предупреждение, возможно, ему придётся об этом пожалеть, расплачиваясь за дорогостоящий ремонт, которого в большинстве случаев можно избежать.

Аварийные датчики отличаются по следующим характеристикам:

• давление на размыкание и замыкание контактов;
• форма внешнего контакта для подключения к проводке (штырь или винт);
• диаметр и резьба (коническая, метрическая) штуцера.

Контрольный

Контрольный датчик давления по размерам больше аварийного. Несмотря на то что у него, как и аварийного, снаружи всего один вывод для подключения проводки, устроен он сложнее.

Контрольный датчик по размерам больше, устроен сложнее аварийного

В корпусе контрольного датчика, который автолюбители называют бочонком, кроме мембраны, находится реостат. По-другому — переменное сопротивление.

Реостат представляет собой намотанный в один слой на основание из непроводящего ток материала отрезок тонкой проволоки. Сверху по обмотке перемещается управляемый гибкой мембраной подвижный контакт. Проволока реостата соединена с выводом на корпусе датчика давления, подвижный контакт — с корпусом прибора.

В корпусе контрольного датчика, кроме мембраны, находится реостат

Каждый раз, когда под действием давления масла изгибается мембрана, вслед за ней изменяется положение подвижного контакта реостата и количество витков проволоки между внешним выводом и корпусом, определяющее значение электрического сопротивления датчика.

Вместе с изгибом мембраны изменяется сопротивление контрольного датчика

Эти периодические изменения сопротивления водитель автомобиля видит как перемещения стрелки измерительного прибора на контрольной панели, шкала которого отградуирована в единицах измерения давления.

Среди характеристик контрольных датчиков давления:

• диапазон измеряемого давления;
• номинальное сопротивление;
• форма внешнего контакта для подключения (штырь, штыревая колодка, винт);
• диаметр и резьба (коническая, метрическая) штуцера.

Комбинированный

В некоторых моделях автомобилей установлен комбинированный датчик давления масла с двумя выводами на корпусе. Его составные части работают точно так же, как описано выше. Но ради экономии места собраны они в одном бочонке.

Для экономии места в одном корпусе собраны вместе контрольный и аварийный датчик

Установка механического датчика давления масла от ваз 2106 на ваз 2110

29 Янв
2:04

Давно хотел поставить механический датчик давления масла, и вот настало время. Купив все необходимое, а именно сам датчик(грибок) от ваз 2106, датчик(приборку), тройничек. Первым делом выкручиваем стандартный датчик — думаю труда не составит. Начал я примерять купленный тройник как он встанет на место и очень был расстроен, так как он не подходил по габаритам. То есть куда бы я не вкручивал грибок, он не давал закрутить весь механизм в сборе. Он мог задевать защитный кожух ремня ГРМ или топливную рейку вместе с коллектором из-за этого я не мог его закрутить. Многие сайты пишут что все отлично встает- это НЕТАК. Пока мучился, отпало желание это делать и я закрутил обратно стандартный датчик и случайно сорвал резьбу в головке((((. Обзвонил ближайшие СТО, все отказались ремонтировать, так как там конусная резьба и они не смогут ее нарезать…. Решил делать сам, взяв обычный метчик на 16 и нарезав резьбу довольно легко. Теперь нужно делать переходник с 14 резьбы(датчик давления) на 16 резьбу(головку) так как диаметр был теперь увеличен. У знакомого в гараже мы подобрали немного похожую заготовку, отпилив немного и подрезав, подточив, получился необходимый переходник длинной 3 сантиметра. И о чудо, благодаря этому переходнику, вся система теперь легко вставала на место.

У кого же с резьбой все нормально, то вам просто нужно будет докупить переходник длинной примерно 3 сантиметра с 14 внутренней и наружной резьбой и тогда у вас все идеально встанет. После чего прокидываем провод от нового датчика, кто хочет чтобы и лампочка горела тоже то нужно будет прокинуть два провода.

Ну и подключаем все по цветам!

— «Оранжевый провод» подключаем к плюсу замка зажигания.

— «Белый провод» подключаем к проводу габаритов.

-«Белый с чёрным» масса.

— «Серый» провод к датчику аварийного давления масла (который и был у нас, штатный)

— «Тёмно-серый с чёрным» провод подключаем к установленному нами датчику (указателя) давления масла(грибок).

Так как я все это дело вставил вместо часов, то и запитался я тоже от этого штекера. Тас есть и масса и провод от замка зажигания и провод габаритов.

Похожие статьи:

1. Установка ГБО 4 поколения своими руками Нам потребуется: — Баллон гбо (существуют Тороидальные баллоны(круглые) и Цилиндрические…
2. Переделка карбюратор на инжектор Машина ваз 2110 – 1997 года выпуска. В данном автомобиле…
3. Электро регулятор отопителя Установка электро регулятора отопителя. Под руку попался регулятор заслонки печки…
4. стойки ваз 2109 на ваз 2110 Модифицировать ВАЗ 2110 можно установкой передних стоек от ВАЗ 2109….

ваз 2106ваз 2110давление масладатчик давления масладатчик масламеханический датчиктюнинг

Где находится

Чтобы масло непрерывно поступало к трущимся деталям двигателя необходимо давление, которое создаёт масляный насос. Поступающее из насоса масло очищает фильтр, после чего оно через главную масляную магистраль распределяется между потребителями.

Датчики установлены в главной масляной магистрали после фильтра

Место датчиков давления в смазочной системе двигателя — где-либо в главной масляной магистрали после фильтра.

Конструктивно датчики размещают в блоке цилиндров или в головке блока. Конкретное место зависит от модели двигателя.

Конструктивно датчики размещают в блоке цилиндров или в головке блока

Как поменять датчик давления масла своими руками

В случае неисправности этого элемента замена – необходимая процедура, так как разборке он не подлежит. Без него давления последующее движение автомобиля опасно. Но водитель может легко справиться с заменой детали своими руками.

Необходимые инструменты

Перед началом работы нужно приготовить инструмент и все необходимое:

1. Новый датчик давления.
2. Гаечный ключ нужного размера для отвинчивания, в зависимости от модели автомобиля.

Могут потребоваться и другие инструменты, это зависит от марки машины.

Пошаговая инструкция

Порядок работы зависит от места установки датчика, но в общем, основные шаги операции проводятся по алгоритму, описанному ниже. Для примера разберем процедуру для ВАЗ-2110.

1. Вначале нужно выяснить, сколько клапанов установлено на двигателе: 8 или 16. В первом случае датчик находится за мотором справа на головке блока цилиндров, возле кожуха привода ГРМ. К нему подключен единственный проводник. Если клапанов 16 – то датчик находится слева в блоке распредвала.
2. Дождитесь, пока двигатель остынет, чтобы не получить ожоги во время работы.
3. Не торопитесь сразу снимать, вначале проверьте правильность работы электрической цепи, ведущей к индикатору на приборах. Отсоедините провод от датчика, при этом индикаторная лампа должна погаснуть. Соедините проводник с «массой». Если лампочка загорелась – значит проводка исправна.
4. Снимите датчик с помощью гаечного ключа. Аккуратно выкрутите его, не потеряв уплотнительную прокладку и не допуская течи масла. Используйте для протирки ветошь.
5. Внимательно осмотрите снятый датчик. При отсутствии на нем следов смазки можно говорить о его исправности. В противном случае требуется замена. Но в любом случае при установке уплотнительное кольцо нужно поставить новое.
6. Подключите провод после замены.

Подключение выносного датчика давления масла

Во многих современных автомобилях установлен лишь аварийный. Для тех водителей, которые предпочитают только рулить, отдавая техобслуживание в руки профессионалов СТО, этого вполне достаточно.

Однако многие автолюбители хотят более точных сведений о здоровье железного коня и дополняют систему смазки двигателя выносным датчиком давления.

Для этого используют как механические, так и электрические датчики давления. В первом случае нет никаких проводов. Измерительный прибор в салоне — это аналог электрического датчика и указателя давления «в одном флаконе»: обычный механический манометр, который подключают к масляной магистрали с помощью шланга высокого давления.

Многие автолюбители ценят механические манометры за точность показаний и надёжность. Если электрические датчики эксплуатируются в трудных условиях подкапотного пространства и довольно часто выходят из строя, то установленный в салоне автомобиля простой механический прибор прослужит долго.

Механические манометры ценят за точность показаний и надёжность

Плата за точность показаний — шланг высокого давления. Он дороже проводов, его труднее провести в салон. Если шланг не выдержит давления — всё пространство вокруг повреждённого участка может быть залито горячим маслом.

Шланг высокого давления дороже проводов, его труднее провести в салон автомобиля

Универсальные электрические комплекты дополнительного контроля давления масла состоят как минимум из собственно датчика и стрелочного или цифрового измерительного прибора — указателя давления.

Выносной указатель устанавливают на торпедо или в другом подходящем месте

Указатель устанавливают в салоне автомобиля на торпедо или в другом подходящем месте.

Переходник под фильтр используют для установки контрольного датчика давления масла

Контрольный датчик подключают к масляной магистрали одним из способов. Либо с помощью подставки-переходника под масляный фильтр, либо параллельно аварийному датчику, используя тройник.

С помощью тройника аварийный и контрольный датчик включаются параллельно

Указатель давления и контрольный датчик соединяют по схеме, рекомендованной изготовителем комплекта. Самый простой вариант схемы на рисунке ниже. Дд6

Видео: подключение выносного датчика давления масла

Предназначение датчика

Как подключить датчик давления масла – серьезный вопрос, но в первую очередь нужно узнать, для чего вообще предназначены такие датчики. Когда в двигателе понижается или отсутствует давление масла, детали и узлы двигателя начинают быстро изнашиваться. Это может привести к заклиниванию некоторых частей или даже к полному выходу из строя двигателя.

Чтобы не было предупредить поломку в систему смазки двигателя устанавливают такое устройство.

Неисправности дустройств

Датчики этого типа — довольно надёжные приборы, не требующие технического обслуживания. Однако их ресурс, как и любых деталей автомобиля, ограничен. Рано или поздно ломается всё.

Нередко причиной частых отказов и «болезней» датчиков становится неудачная конструкция двигателя. Например, когда датчик расположен вблизи выпускного коллектора и постоянно перегревается.

Расположенный вблизи выпускного коллектора датчик постоянно перегревается

Довольно частая причина отказов — низкокачественные запчасти. На рынке нередко можно купить похожие детали по разным ценам. Как известно, скупой платит дважды.

Характерные неисправности датчиков давления приведены в таблице.

Таблица: появление характерных неисправностей датчиков этого типа

Вид датчика	Неисправность	Проявление
Аварийный датчик	обрыв или увеличенное сопротивления контакта	не горит сигнальная лампа
	залипание электродов контакта	постоянно горит сигнальная лампа
	нарушение целостности диафрагмы	низкая чувствительность датчика, сигнальная лампа гаснет только на высоких оборотах
	нарушение герметичности датчика	подтекание масла из датчика
Контрольный датчик	обрыв реостата	отсутствие показаний указателя давления
	увеличенное сопротивления подвижного контакта	заниженные показатели давления
	нарушение целостности диафрагмы	отсутствие показаний или заниженные показатели давления
	нарушение герметичности датчика	подтекание масла из датчика

Неисправности датчиков нередко проявляются так же, как износ деталей кривошипно-шатунного механизма, за которым может последовать серьёзная поломка и дорогой ремонт двигателя.

По этой причине при отсутствии показаний или заниженных показаниях давления, неожиданных включениях сигнальной лампы следует проверить давление в системе смазки контрольным манометром.

Видео: проверка давления масла контрольным манометром

Знания принципов работы и устройство датчиков давления масла автомобиля позволит водителю правильно оценить неисправности системы смазки и избежать лишних трат на ремонт двигателя.

Установка механического датчика давления на Камаз Камминз

Указатель давления масла «Камазовский».

Установка датчика давления двигателя/Камаз 4308

Для чего нужен прямой датчик давления масла. .

УаЗ 330365 Головастик. Механический датчик давления масла

Механический указатель давления масла

Урал лесовоз Замена датчика давления масла Стоял не тот датчик.

Давление масло упало почти на 0

На КАМАЗе за брусом. Датчик давления масла и местные дороги

Упало давление масла в двигателе КАМАЗ 740.30 после кап. ремонта.

Для чего нужен датчик давления масла

Назначение цифрового или аналогового датчика контрольной лампы состоит в проверке давления моторной жидкости, поступающей к силовому агрегату машины. Кроме того, устройство предупреждает водителя при помощи моргания индикатора о низком уровне (или отсутствии) масла в системе. При появлении сбоев лампочка давления, уровня и температуры регулятора, расположенная на контрольном щитке, загорается.
