Удлинение штока амортизатора
В предыдущих записях:
Замена стоек на Каяба;
Работа амортизаторов Каяба ;
Пыльники на передние стойки,
я поделился своими замечаниями о пыльниках и о работе стоек Каяба.
Чтобы избавиться от ударов в стойках при работе на отбой есть три варианта:
— Обрезать пружину. При этом машина станет ниже;
— Изменить положение опор пружин. Переварить нижнюю ниже, установить другую верхнюю опору пружины с меньшей глубиной;
— Удлинить шток амортизатора.
Решил пойти по самому простому, по третьему, варианту.

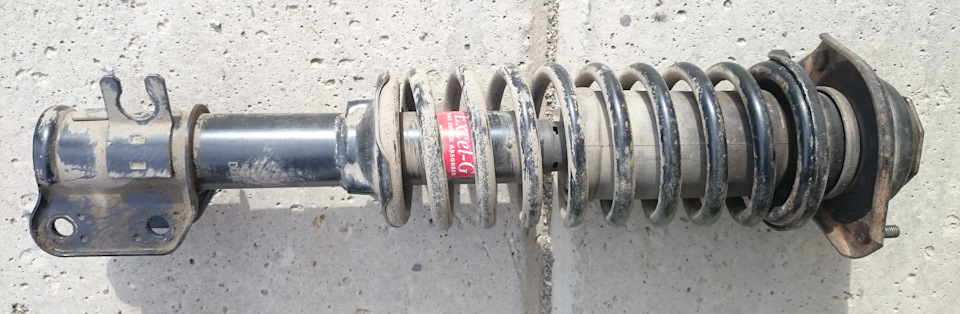

У стойки в сборе остаётся около 15мм резьбы выше гайки. Заказал втулки внешним диаметром 18мм, внутренним 12мм и высотой 15мм. Из мягкой стали изготовил фиксирующие шайбы.
При этом резьбы для гайки хватает. Законтрил их фиксирующими шайбами.
В итоге под нагрузкой пустого автомобиля амортизатор сжался на 4,5см.
Проехался. Всё нормально. Удары в стойках, при попадании в ямки, исчезли. Покатаемся понаблюдаем, если будет мало, то реализую более сложный вариант удлинения штока.

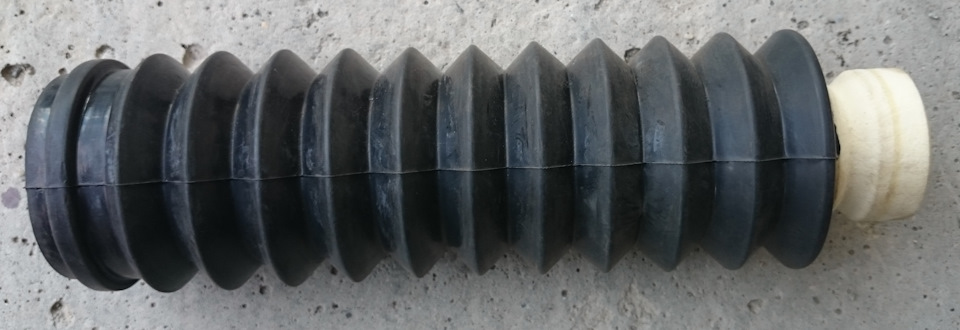

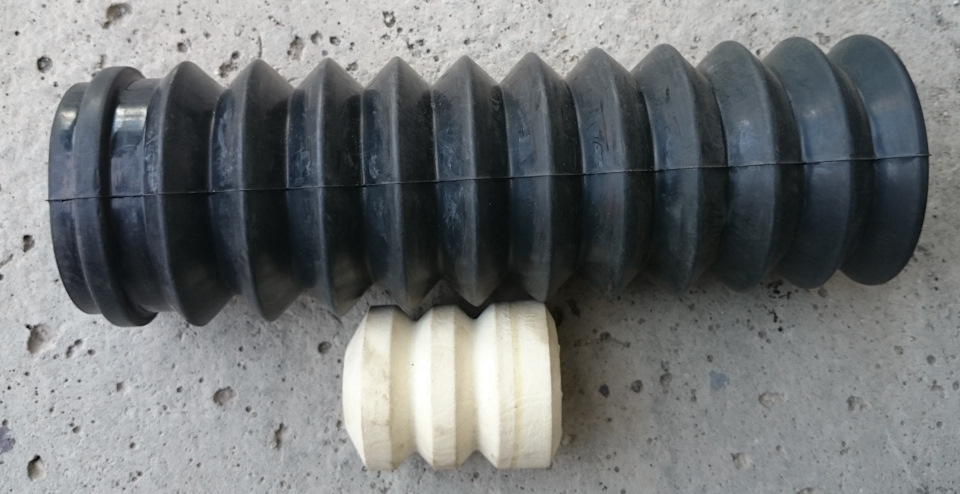

Так как оригинальные и каябовские пыльники мне не понравились, то установил задние пыльники и отбойники от ВАЗ 2108. У отбойников с одной стороны внутренний диаметр около 16мм, он плотно заходит на шток и хорошо держится.
Пыльник зашёл свободно и при этом не болтается.
Daewoo Matiz 2005, engine Gasoline 0.8 liter., 51 h. p., Front drive, Automatic — DIY
Comments 13
Понимаю, что было давно но мало ли — а не помните ход резьбы какой на штоке амортизатора — я хочу купить удлинитель штока — а они двух видов под разную резьбу…
В смысле "ход резьбы"?
Длина, диаметр, шаг?
Что за удары, не пойму 🙂
Или это огромные ямы разговор?
После установке новых стоек заметил, что амортизатор под весом пустой машины сжимается всего на 2,5см. То есть запас хода штока до упора при работе на отбой составляет как раз эти 2,5см. При попадании колеса в яму шток выдвигается почти сразу на максимум до упора. Отсюда и удар.
В начале поста есть ссылки где всё описано подробнее.
Идея понравилась.
Но снимать амортизаторы все равно пришлось?
Да. Снимать, разбирать надо. Иначе ни как.
У удлинения штоков есть недостаток. В поворотах крены будут существенно больше.
Когда поставил каябы ультра ср, шток получился длиннее сантиметра на три. Подвеска работала хорошо, за исключением поворотов. Крены были очень большие. Укоротил. Сделал чуть короче чем штатные. Крены снизились до приемлемых значений.
Странно. При удлинении штоков происходит смещение положения поршня штока амортизатора вниз, тем самым увеличивается ход на отбой (у меня он был изначально всего 2,5см). Т.е. смещается начальная рабочая точка амортизатора. При этом всё остальное остаётся неизменным. Как это может повлиять на крен не понимаю. Если скинешь ссылку где это объясняется буду благодарен.
Где об этом написано не знаю. Попытаюсь объяснить в двух словах.
Если удлиняем шток, то при поднятии машины на домкрате, колесо от земли отрывается позже, ровно на столько, на сколько длиннее шток.
В повороте происходит тоже самое. Одна сторона загружается, сжимается допустим до отбойника, а вторая разгружается. Пружина толкает, амортизатор разжимается на столько, на сколько позволяет длинна штока. Если шток длиннее, то соответственно разгруженное колесо в повороте опустится ниже, и кузов накренится больше.
Ну если так, то может быть. Только мне это не грозит )).
Это может грозить всем. Матиз и так не проходит лосиный тест, переворачивается. А с удлинёнными штоками, шансов перевернутся в нештатной ситуации ещё больше.
Максимально возможный крен автомобиля не зависит от длины штока, а зависит от величины полного хода штока.
Можно рассмотреть два варианта при крайних положениях штока.
1. Амортизатор полностью сжат до упора в отбойники. В этой ситуации воздействие опрокидывающей силы приводит к распрямлению одной из пружин.
2. Амортизаторы полностью выдвинуты. В этой ситуации воздействие опрокидывающей силы приводит к сжатию одной из пружин.
Понятно, что усилие на сжатие пружины нужно больше, поэтому во втором случае при прочих равных условиях крен будет меньше. (О чём ты и говорил.).
Однако во втором случае при превышении определённой величины опрокидывающей силы произойдёт отрыв разгруженного колеса от дороги, так как штоку уже некуда выдвигаться. То же самое произойдёт если под разгруженным колесом окажется ямка.
В первом случае контакт с дорогой будет надёжнее.
Да и большой крен сразу даст понять, что скорость в повороте слишком большая.
У Моти с этим проблемы (тут и спорить не о чём) и колёсная база узкая, и посадка людей высокая.
Думаю, тут нужно правильно выбрать начальное рабочее положение поршня амортизатора "соотношения ходов сжатия и отбоя".
Вот ссылка где подробно расписывается скорость опрокидывания.
demio121.narod.ru/index1702.htm
Если ход штока на растяжение маленький, то крен будет маленький, и скольжение осей начнётся раньше чем опрокидывание кузова.
Если же шток длинный, то крен больше, угол наклона кузова в момент отрыва разгруженного колеса будет больше, и вероятность опрокидывания больше.
Опять же, всё это влияет при максимальных нагрузках, либо на треке, либо в экстренной ситуации. При обычной гражданской езде никак не скажется.
Слишком короткий шток, такой как сделал я на своём матизе, тоже имеет недостатки. Когда приезжаешь пологие лежачие полицейские на скорости 80-90 км/ч, сразу после него амортизаторы полностью разжимаются, а контакта с покрытием ещё нет, и происходит небольшой удар. Это не приятно. Когда штоки были длинные, такого не было.
Лифт +30.Увеличение хода штока амортизатора.Ставим удлинитель штока.
Ранее уже писал, что установил на свой X-trail усиленные пружины Eibach pro-lift-kit +30 и столкнулся с проблемой нехватки длины хода штока амортизатора на отбой передних стоек (при проезде лежащих полицейских, съезде с бордюра или просто проезде глубоких ям, которых после зимы стало очень много).
Данная проблема решена установкой удлинителя штока амортизатора! За изготовление которого хочу поблагодарить Игоря. Так же он может изготовить данный удлинитель под любую машину по вашим размерам, требуемой длинны.
Данное решение подойдёт всем тем кто сделал лифт но при этом столкнулся с такой же проблемой. Тут два решения: установить другие, удлиненные амортизаторы, а если нет такой возможности то установить удлинитель штока, что я и сделал.
Удлинитель штока представляет из себя контр гайку и сам шток. Их могут изготовить в двух вариантах: первый под ключ, второй просто круглый.
После изготовления все изделия проходят закалку для их прочности.
Я выбрал вариант с круглым штоком т.к. считаю, что при его установки его верхняя поверхность имеет большую плошать соприкасания с опорой амортизатора но при этом он имеет свои тонкости установки.
При изготовлении удлинителя штока учли, что раз пружина примерно на 30мм увеличивает клиренс (в реальности данные пружины клиренс увеличивают значительно больше) то и амортизатор вытягивается минимум на 30мм. Таким образом было принято решение изготовить контргайку и удлинитель общей длинной в 35мм. Также дополнительно с целью защиты амортизатора на сжатие (пробой) были приобретены буферы от ВАЗ 2108 (идеально подходят под мой аморт, внутренний и внешний диаметр.), из которых были отрезаны защитные буферы в 35мм., их мы установили над родными т.к. они чуть жёстче и более плотно сидят на штоке.
Разбираем стойку, накручиваем контргайку на шток амортизатора при этом лучше дополнительно использовать фиксатор резьбы (я использовал синий для возможности его снятия, мало ли что), закручиваем максимально сильно и плотно чтоб не было зазоров и было максимальное соприкосновение со штоком. Далее накручиваем сам удлинитель, также с применением фиксатора резьбы. И тут выявился минус круглого удлинителя… на его верхней части выточен четырех гранник под ключ, но его не хватает для сильной затяжки к штоку. Для этого на сервисе применили тиски. Удлинитель штока затянули в тиски, а с помощью контргайки осуществили полную затяжку. Без установки контргайки не было бы возможности с такой силой затянуть удлинитель штока или пришлось бы в тиски затягивать сам шток амортизатора.
После такой затяжки получилась монолитная конструкция которую теперь не так просто разобрать и мысль, что он может самопроизвольно раскрутится меня покинула))
Во время сборки стойки не забываем поднять буфер в верхнее положение под опору стойки.
вот всё)))
Уже больше месяца после установки езжу на машине. Потестил в разных режимах))
Отбоев больше не наблюдал. Амортизатор стал работать в своём заводском положении т.е. удлинителем мы его вернули в начальное положение как было до лифта. Результатом доволен, езжу не переживая, что поймаю удар на отбой)) Много заморочек, но кто решил сделать лифт и чтоб работа амортизатора была не нарушена то это того стоит.
