Ремонт системы холостого хода на автомобилях Nissan
На двигателяхQG13 DE,QG15 DE,QG18DE,SR20DE 1998-2001 годов выпуска регулировка оборотов холостого хода осуществляется при помощи шагового мотора. ( х\х, прогревные и нагрузочные обороты). Этот недоработанный механизм (шаговый мотор) и становится впоследствии головной болью для владельцев автомобилей, на которых установлены двигатели QG, SR.
При отрицательных температурах охлаждающая жидкость проникает через разрушенную временем и антифризом уплотнительную прокладку в воздушную камеру двигателя, где как раз и установлен управляемый шток шагового двигателя. Затем тосол проникает на обмотки мотора и на подшипники штока.
Естественно подшипники в такой среде со временем начинают клинить. Обмотки клапана – перегреваются, лак на проводах отслаивается, а сопротивление обмоток изменяется (в некоторых случаях обмотки имели короткое замыкание). Оконечный драйвер, управляющий этим мотором, собран на сборке из четырех полевых транзисторов с максимальным током в три ампера. В исправной системе через обмотку мотора проходит ток не более одного ампера (если быть точным 0,68).После проникновения антифриза происходит цепная реакция. При условии уже замкнутых обмоток и стопора мотора х\х начинают перегреваться токопроводящие дорожки в компьютере и драйвер. Как следствие они разрушаются.
В лучшем случае (если владелец вовремя спохватится о неправильных оборотах на своей машине и приедет в сервис) сгорит только драйвер,
в хучшем погорят дорожки и элементы платы блока управления двигателем.
Японцы на этих моделях не предусмотрели никакой защиты, потому и страдают счастливые обладатели этих автомобилей, а продавцы запчастей потирают руки. В нашем регионе мотор х\х стоит от 6-8т.р, а блок управления от 15до 21т.р .
Теперь о ремонте. С мотором х\х все понятно он практически не ремонтируется. За исключением восстановления заклинившего подшипника. ( мотор разбирается и подшипник промазывается силиконовой смазкой)
Замкнутую обмотку восстановить не удастся. Если, конечно, вы не являетесь владельцем пластмассового завода для выплавления нового корпуса мотора.
Поэтому ставить нужно новый или б\у (если подвернётся случай). При заказе мотора х\х обязательно нужно заказать еще и прокладку, установленную в месте соединения корпуса мотора и корпуса дроссельной заслонки. По большому счету она и является причиной всех проблем.
При сборке корпус дроссельной заслонки следует тщательно очистить от окислов и обезжирить. Затем промазать герметиком, чтобы залить все изъяны и рытвины. После ставится на герметик новая прокладка, и узел собирается (герметику нужно дать подсохнуть).
После сборки узла заслонки необходимо позаботиться о дальнейшей защите мотора х\х от выгорания. Ставим один предохранитель номиналов в один ампер на питающие провода обмоток. Теперь ваш узел будет надежно защищен как от попадания тосола, так и от токового насилия.
Теперь о ремонте блока управлении двигателя. Драйвер управления собран на четырёх полевиках в одном корпусе (обычно встречались драйвера управления на сборках STA509A? uPA1556AN, uPA1560N,но возможны и варианты). Старую микросхему необходимо безопасно удалить с платы. Возможно, потребуется её раскусить на части, дабы не повредить дорожки и элементы схемы на плате. Затем все моется растворителем от сажи, и очищаются отверстия для впайки новых элементов. Поврежденные дорожки восстанавливаются посредством перемычек.
Вместо поврежденной микросхемы впаиваем либо то, что стояло(оригинал) либо аналог из четырёх полевиков из серии IRFZ44(46,48)N . При замене на транзисторы, следует отметить, что отверстия платы и расстояние между ними не позволяют их просто установить (здесь нужно транзисторы либо выносить, либо что-то изобретать при монтаже).
На автомобилях выпуска после 2001 года инженеры Хитачи (полагаю, из-за большой части отозванных автомобилей с такой проблемой) изменили топологию печатной платы. Теперь дорожки идущие от драйвера к мотору стали тоньше и проходят с другой стороны платы, дабы при выгорании не повредить элементы платы.
Но защиты по питанию всё же не предусмотрели.
После всего ремонта необходимо адаптировать шаговый мотор, чтобы установить правильные обороты холостого хода двигателя. Делается это при помощи сканера.
Теперь несколько советов владельцам таких автомобилей. Прежде всего, нужно обращать внимание на прогревные обороты двигателя. Если обороты не изменяются или не поднимаются при запуске или не падают при полном прогреве, то следует обратить внимание на подтекание тосола в районе мотора холостого хода. Если следы тосола видны, следует отключить разъём с мотора дабы исключить дальнейшее повреждение деталей. После этого нужно обратиться в сервис для более точного установления проблемы.
Если страшное уже случилось и все погорело, то эксплуатировать автомобиль в принципе возможно (с отключенным мотором х\х) . Нужно только развальцевать старый мотор и вывернуть шток для достижения приемлемых оборотов холостого хода, а далее искать ему замену.Полную коллекцию фотографий по данной проблеме можно посмотреть в галерее.
С уважением Бекренёв Владимир г. Хабаровск.
Добавлять комментарии могут только зарегистрированные пользователи.У вас нет прав оставлять комментарии.
Ремонт и обслуживание Регулятора Холостого Хода (РХХ)
Приветствую всех читающих интересующихся регулятором холостого хода. В общем сразу к делу. Беда в том что у родственика на вингроуде с мотором qg15 случилась проблема с холостыми их то не было вообще, то они задирались слишком высоко и плавали в пределах 1500 2000 оборотов. Думали все кердык попал антихраз в рхх, стали разбираться что к чему, сняли дросельный узел. При осмотре выяснилось что он нуждается в чистке как минимум, сняли разобрали его полностью, радует что в рхх было сухо, но было достаточно грязно (пыль, масло, налет) все промыли и все прочистили. И тут я думаю нужно разобрать РХХ и тоже его обслужить, на личном автомобиле делал это уже несколько раз когда проявлялись подобные симптомы, и за одно решил снять все для вас, для тех кому это пригодится в будущем кто сталкнется с такой проблемой, аотому что не раз встречал записи о том что может быть и расказывал. Ну в общем продолжим.

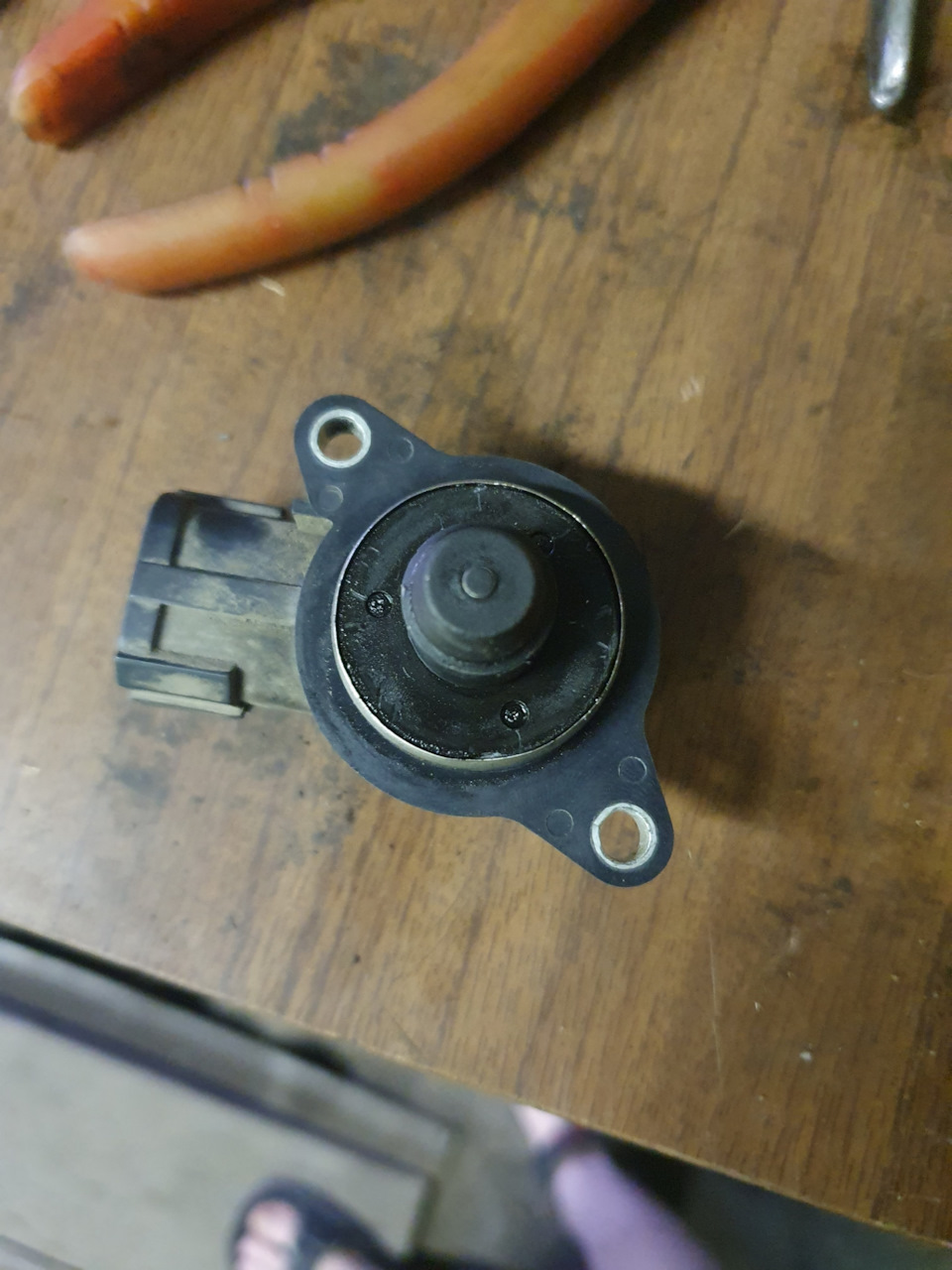

1. Снимаем РХХ и вот он у нас в руках
2. Берем его в руки, берем в руки удобный ножичек или что то остренькое, главное что бы тем чем вы будите разбирать было не гибкое, поддеваем кромку завальцованого металла, но не пытаемся сразу же отогнуть металл до конца ираче его можно испотить. В общем поддеваем ножичком кромку и чуть чуть ее отгибаем, просовываем его чуть по глубже и аккуратно проходимся по кругу металл сам будет отгибаться и так проходим в несколько заходов пока не развольцуется что все внутренности спокойно могут оттуда выйти. Фото того как я развольцовывал сделать не получилось один был в этот момент. Но вот фото того что должно получиться.

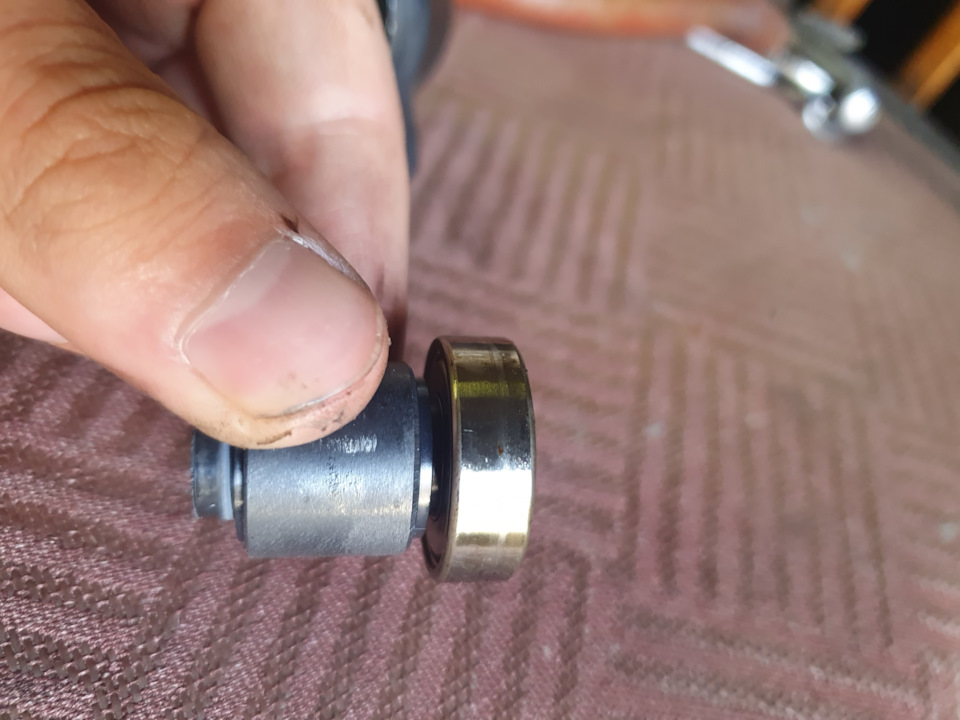

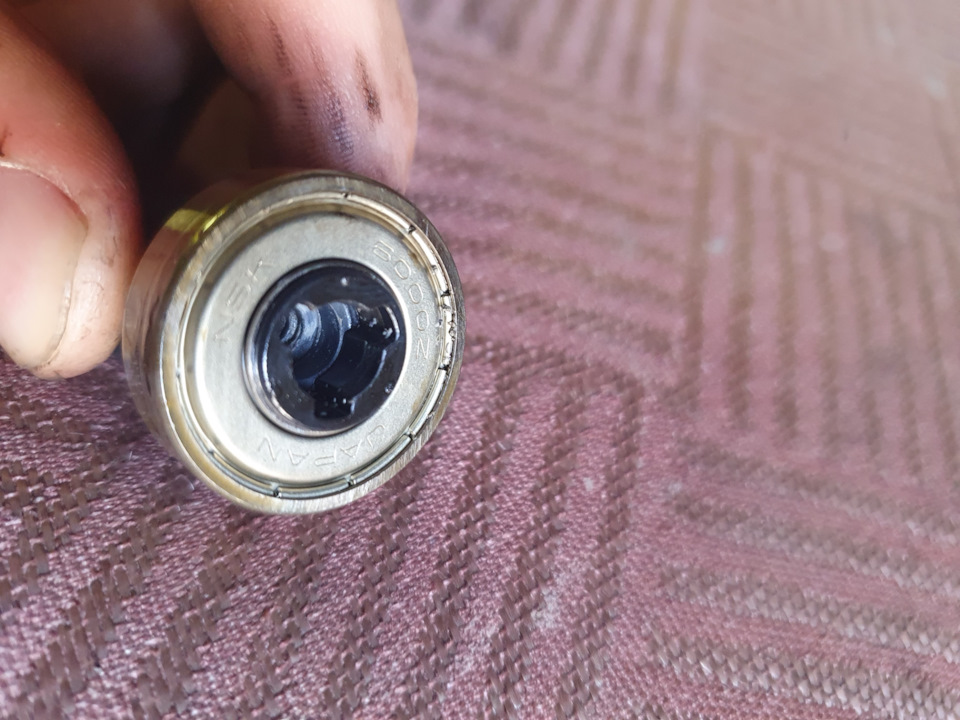

3. Достаем все внутренности, устройство элементарное простое.
4. Далее я промыл все кроме подшипника от масла очистителем карбюратора, вытер все насухо.
5. Далее нам нужно смазать все места трения для более легкой работы РХХ.
6. Далее идет процесс сборки.
Далее вставляем одну часть в другую совместив паз.
Вставляться должно все легко и без перекосов.
Далее берем свечную головку, я брал на 21 и вот так вот прижимаем одну часть к другой.
И начием осторожненько аккуратно простукивать по кругу металический корпус, простукиваем его пока он плотно не завольцуется обратно, нужно примерно пройти на 4 раза по кругу что бы все хорошо село обратно.

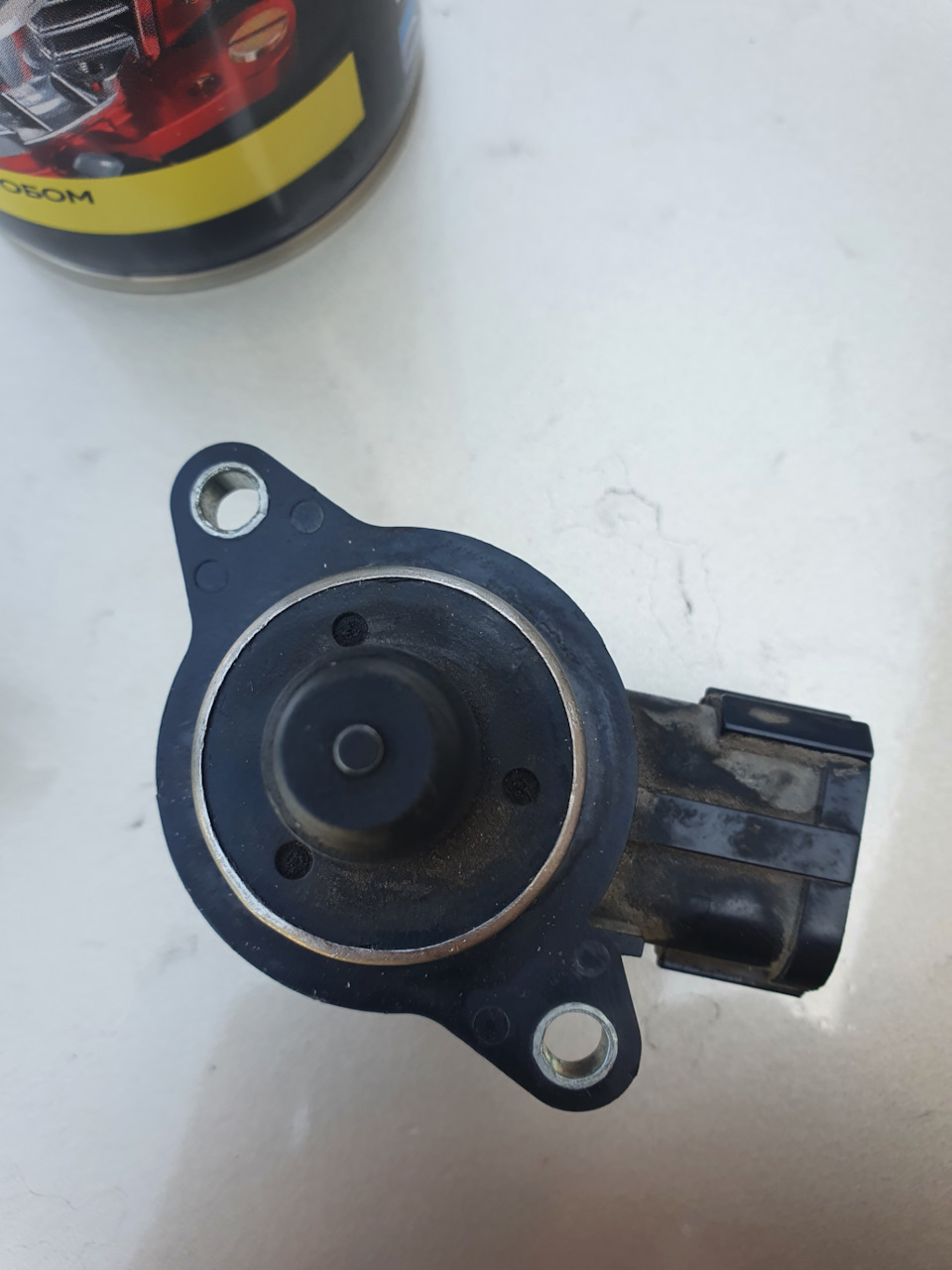

В итоге получаем вот такой вот собраный и обслуженый регулятор. Не чего страшного и сложно в этом нет.

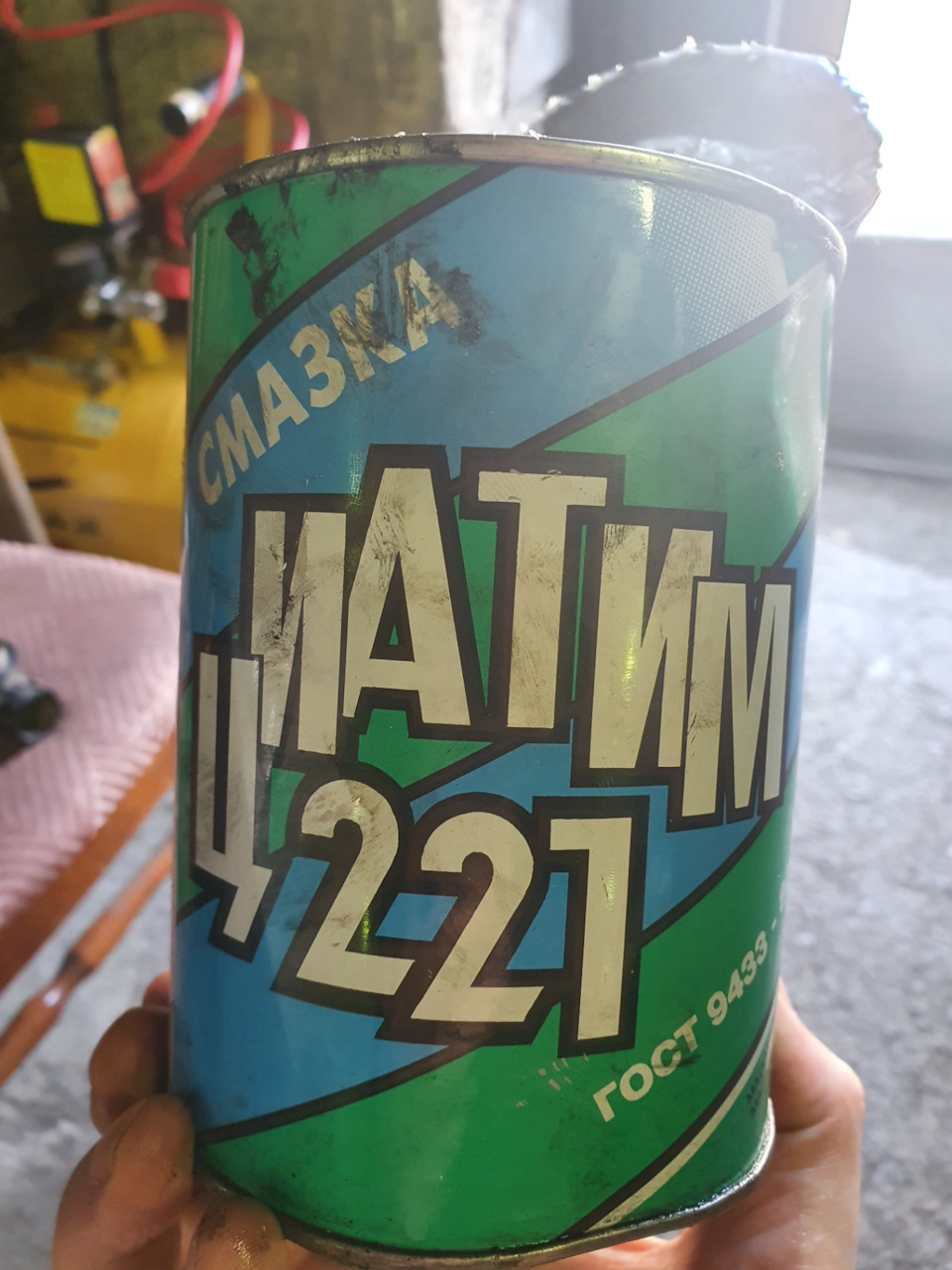

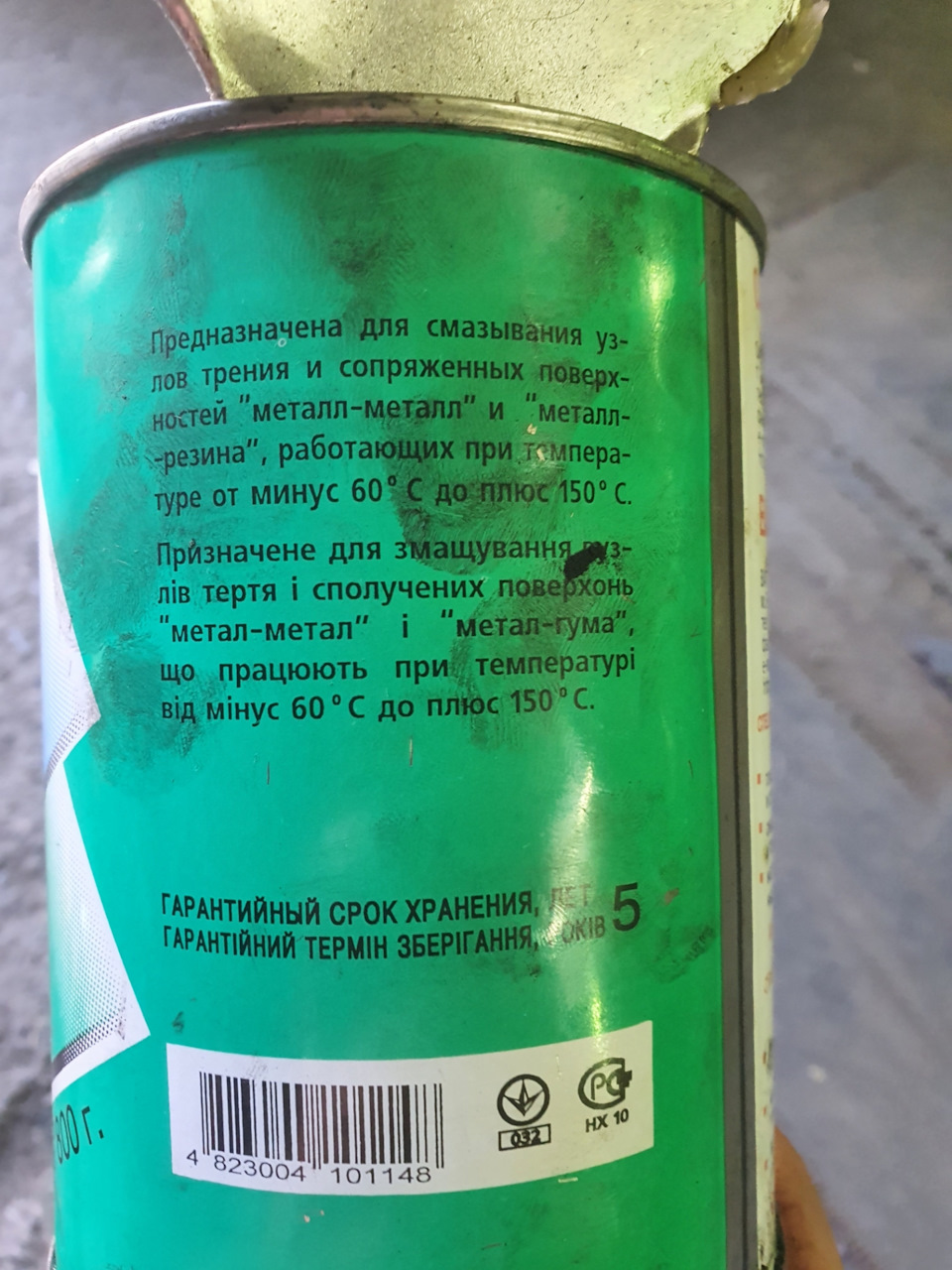

Смазку использовал я вот такую.
Далее все ставим на месте, обучаем машину холостым оборотам если это требуется, мы обучали, информации по обучение полно расписывать все не буду.
Едем прокатиться хорошо все прогреть и проверить, радуемся тому что все стало как надо, обороты ровные не плавают и не скачут, 800.
Так что ребят если у вас начинает гнать РХХ то не торопитесь его выбрасывать и брать другой темболее что отдельно ДУ его сложно найти. Прошла уже неделя с переборки все хорошо, обороты в норме.
Думаю что хоть кому то это было полезно, кому то пригодится и кто то узнал для себя что то новое о своем автомобиле, регуляторы на серии моторов QG у всех одинаковые.
Как то так всем пока��
Датчик холостого хода Ниссан Альмера
Автомобили Ниссан Альмера отличаются высокой надежностью. Эти комфортные и ремонтопригодные авто идеально подходят для отечественных дорог. Однако и в этих машинах возникают «непонятные» поломки, то есть тот вид неисправностей, который тяжело выявить и устранить «на месте». К такому виду поломок относится и выход из строя такой детали, как датчик холостого хода.
Как проявляется неисправность
Основным признаком поломки является то, что плавают обороты на холостом ходу. Это проявляется так: звук работающего мотора то усиливается, то стихает, также тахометр показывает нестабильное число оборотов. Говоря другими словами, стрелка тахометра покачивается из стороны в сторону: «плавает». Причинами неисправности могут являться как проблемы с остальными узлами и агрегатами автомобиля, так и поломка датчика холостого хода. Для того чтобы заменить эту деталь, нужно знать ее расположение.
Где расположена деталь
На автомобилях Ниссан Альмера Классик, G15 и N16 этот элемент находится под дроссельным узлом, на корпусе воздушного фильтра. Для того чтобы его демонтировать, надо приготовить крестообразную отвертку. Процедура замены начинается с отжима фиксаторов, держащих деталь, далее откручиваются крепежные элементы (регулятор холостого хода держится на двух шурупах), далее следует отсоединить жгут проводной колодки от разъема РХХ. Перед монтажом нового регулятора следует очистить воздушный канал, место расположения старого регулятора, а также пространство, предназначенное для установки уплотнительного кольца. Кстати, уплотнительное кольцо также необходимо заменить и перед установкой смазать тонким слоем машинного масла. Процесс установки производится в обратной последовательности.
Причины поломки
На Ниссан Альмера, G15, N16 и Классик не держит обороты холостого хода – причины этой проблемы могут быть следующие:
- во впускном коллекторе слабый подсос воздуха;
- проблемы с дроссельными заслонками;
- проблемы с проводами, ведущими к датчику;
- выход из строя этого элемента.
Признаками неисправности является неровный звук работающего мотора, движок работает то громче, то тише. А также нестабильные показания тахометра – стрелка прибора покачивается из стороны в сторону: например, от показателя 700 об. в мин. до 1200 об. в мин.
Для устранения проблемы нужно осуществить действия, связанные как с обеспечением работоспособности дроссельного узла, так и с функционированием непосредственно элемента, который отвечает за такой процесс, как регулировка холостого хода. Сигнализировать о неисправности будет «тревожный индикатор» – Check Engine.
Чего делать не стоит
Существует расхожее мнение о том, что неисправность не столь серьезна и не требует скорого решения. Однако это не так: нестабильная работа дроссельных заслонок, проблемы с «впуском» и «выпуском» воздуха могут привести к поломке мотора. «Умельцы» рекомендуют отключить датчик, и тахометр будет отображать именно те показания, которые отображались в момент его отключения.
Однако так делать не стоит. Ведь капитальный ремонт двигателя или его замена обойдутся в сумму достаточно ощутимую.
Для того чтобы отрегулировать холостые обороты, следует полностью заменить дроссель. Так как датчик, расположенный на дроссельном узле, функционируют совместно друг с другом. Это техническое решение используется на Nissan Almera Классик, N16 и G15.
Заключение
Датчик холостого хода Ниссан Альмера N16, G15 и Classic – это лишь одна из причин неверно работающего тахометра, но далеко не основная. На деле же могут быть проблемы и в дроссельном узле. Несвоевременное устранение данной неисправности может привести к тому, что транспортное средство будет часто «глохнуть» из-за недостаточности оборотов, что приводит к скорому износу узлов и агрегатов мотора.
Для того чтобы избежать возникновения данного рода неисправности, нужно постоянно осуществлять тщательное ТО транспортного средства. В случае если самостоятельный ремонт провести сложно или невозможно, лучшим решением будет обращение в сервисный центр.
Если же проводить самостоятельный ремонт, то следует быть предельно аккуратным и точным: неосторожность приведет к более серьезной поломке.
