Отзыв: Съемник шарнирный трехлапый Дело Техники — Не самый лучший съемник, но после доработки пользоваться можно.
Часто можно обойтись в ремонте без использования специализированного инструмента, но иногда колхозить либо не из чего, либо есть из чего, но соображалка не позволяет придумать как. Не так давно я колхозил устройство для вдавливания тормозных поршней, а пару недель назад пытался придумать съемник подшипников.
Уже из самой темы отзыва понятно, что нихрена у меня не получилось с последним. Да, в квартире мало деталей, которые можно было применить в создании собственного съемника, а чертежи самодельных, которые нашел в интернете, в силу отстутвия инструмента я бы не смог сделать даже в отсутствующем гараже. Как назло у небольшого количества знакомых съемника тоже не оказалось. Пришлось искать по магазинам.
Я не люблю ходить из магазина в магазин, особенно когда не знаю в каких вообще может продаваться нужная мне штука. Наверно, если бы рос с отцом, то все было бы куда проще. В любом случае сейчас мой выбор — интернет-магазины. Съемники смотрел в нескольких крупнейших, но самые дешевые и в наличии оказались только в магазине ВсеИнструменты с неудобно расположенным пунктом выдачи. Но что делать? Генератор нужно было чинить как можно скорее, а то любимая на работу на автобусе вынуждена была ездить.
В итоге я приобрел шарнирный трехлапый съемник Дело Техники с артикулом 815107 за 594 рубля (какая-то часть еще вернулась обратно в виде кэшбэка от LetyShops ). Это дорого и для меня и для этого съемника в частности (на AliExpress можно замечательный съемник за три сотки купить), но другие модели могли привезти только дня через 3, а мне нужно было сейчас. Такие дела.
Во время изучения товара на сайте магазина, я так и не смог понять, подойдет он мне или нет. Поэтому взял наугад. Все-равно рано или поздно пригодится мне или кому-то другому. Каким окажется съемник на самом деле мог только догадываться.
А она совсем небольшим оказался. В разобранном виде умещается в крохотной коробочке, внутри которой нет инструкции для любителей делать все по ней. В принципе собрать не сложно, но может есть разница с какой стороны ставить каждую из трех имеющихся лап? Я не знаю этого. В моем случае все-равно пришлось в итоге колхозить, использовать то три, то две лапы, то отдельные части съемника. Но в итоге все у меня получилось.
Главное, что я понял сразу, это то, что для маленьких подшипников съемник в первозданном виде не подойдет. Во-первых, три лапы упираются в болт, который нужно вкручивать и чем глубже уходит болт, тем сильнее происходит упор. в итоге короче нихрена не выходит. Поэтому мне пришлось использовать отдельные части съемника Дело Техники 815107. Во-вторых, щечки его ножек (а я не знаю как сказать иначе) слишком толстые и конкретно в моем случае ими было практически нереально зацепиться. В-третьих, ну ее нафиг эту конструкцию с тремя лапами, которую все советовали на просторах Drive2. Гораздо удобнее пользоваться двухлапым съемником, лапы которого дополнительно стягиваются болтами. А конструкцию ДТ 815107 нужно держать, что нифига не удобно. Держать нужно в двух местах, а еще ведь нужно крутить вороток.
Но все это мелочи, когда человек берется за дело. У брата в гараже болгаркой подточили щечки, чтобы они могли зацепиться за маленький подшипник. И потом не без труда, но 202 подшипник был снят. Изначально рабочий диапазон данного съемника лежит в пределах 45-75 мм, но его, как оказалось, можно немного изменить.
Рекомендовать или нет? Ну, свои три звезды он точно заслужил. Я скидываю два балла, не потому, что съемник не подошел к одному из моих подшипников (я разбирал два генератора сразу и там разные внутренности были), а потому что:
— у него слишком толстые щечки в стоке, а это вынуждает дорабатывать их самостоятельно (по гарантии не вернешь, а гарантия составляет 10 лет).
— без ключа/головки с ним возиться нет смысла (можно было дырку просверлить в болте и приложить в комплект шпильку какую-нибудь, ну или типа того. было бы удобнее)
— все-таки большой шаг резьбы (на съемники такого плана нужно меньше)
— у съемника жидкая конструкция.
А из положительных сторон можно выделить:
+ качественный металл (CrV)
+ позволяет снять неснимаемое
+ дает возможность переворачивать лапы и строить на основе имеющихся деталей свои съемники (колхозить то есть)
+ доступная цена (но за конкретно эту модель все-таки почти шесть соток — многовато).
Вот, вроде бы ничего не забыл. В общем штука полезная, но есть лучше и за меньшие деньги. Как говорил Джон Крамер «Выбор за вами».

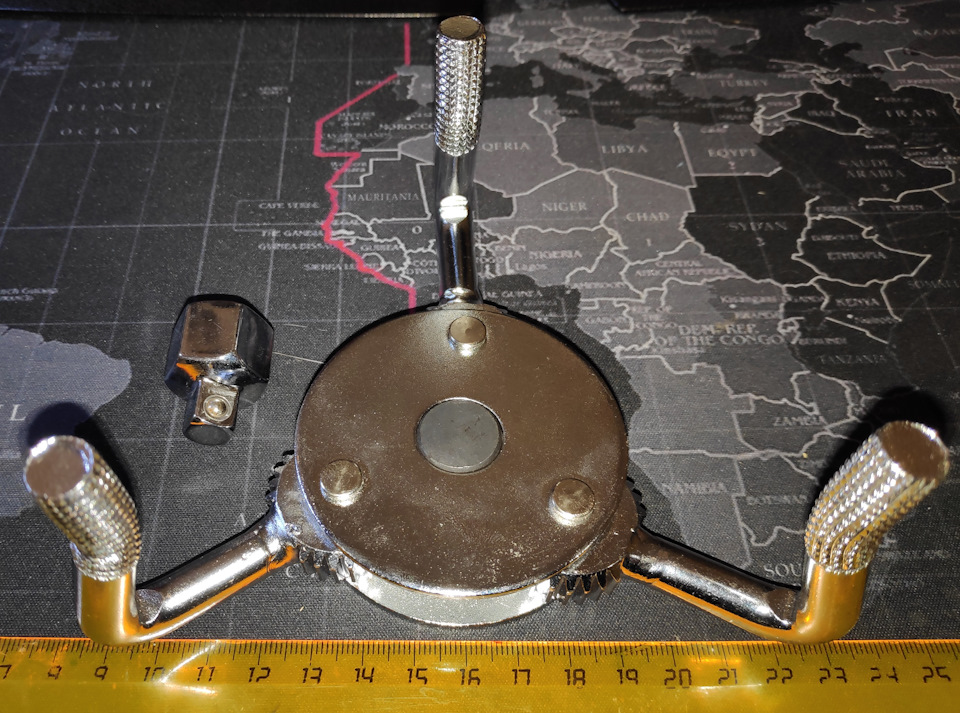

Полезные штуки ч.7:"Съемник масляных фильтров (универсальный), Угломер"

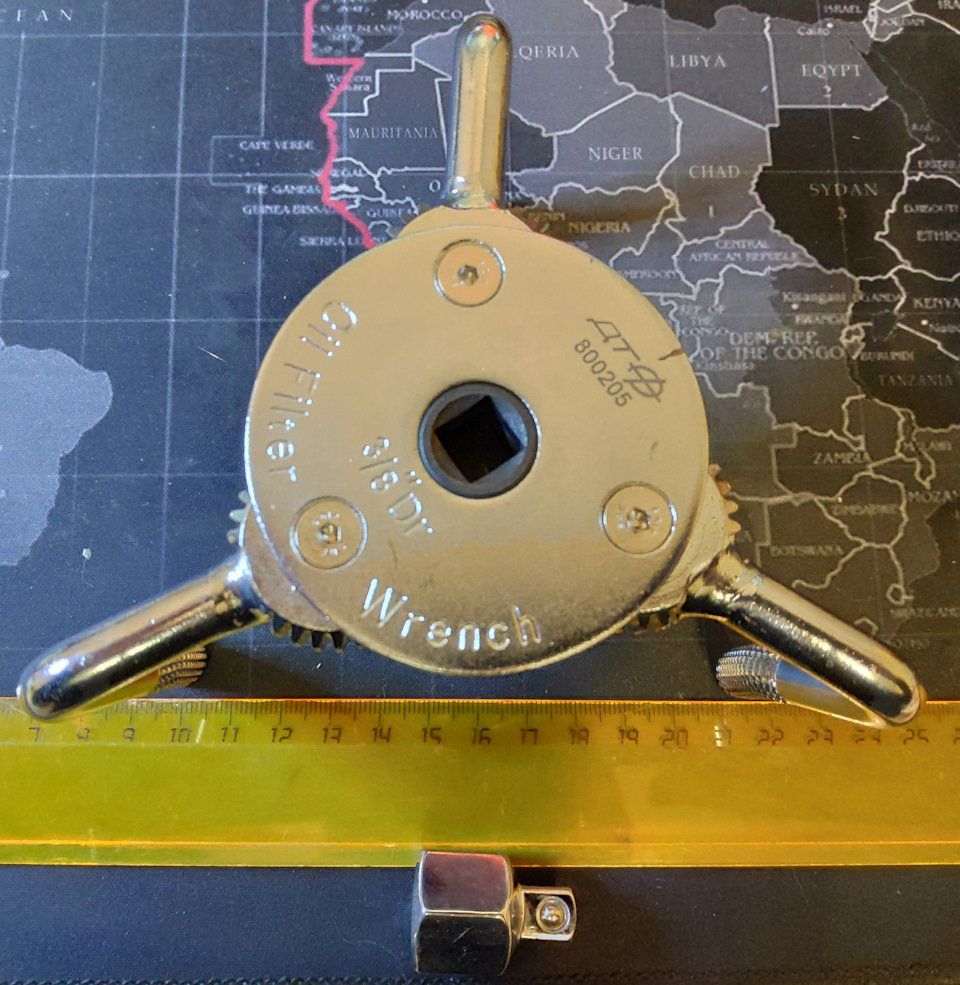

В комплекте идет переходник с 1/2" на 3/4":

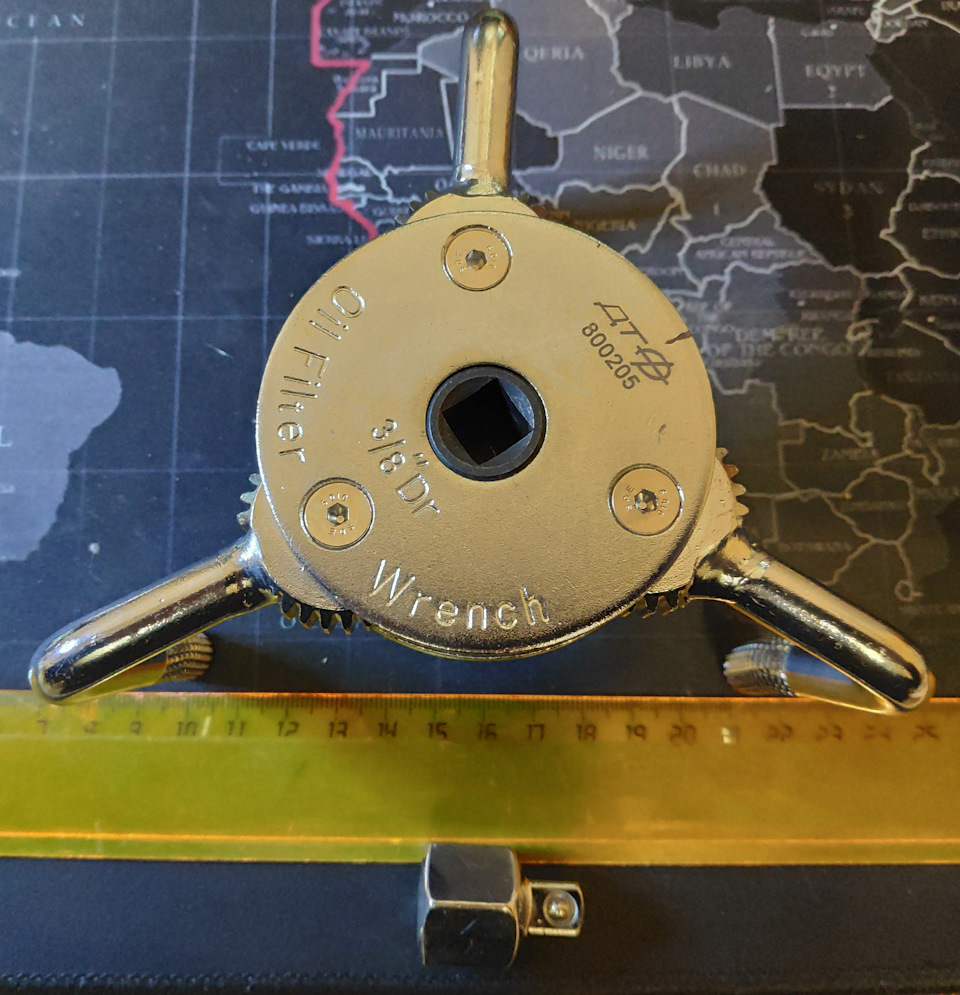

Если с местом совсем напряг — можно крутить прям за переходник, т.к. на его внешней стороне — шестигранник на 21.
Сделан добротно, разборный.
Как по мне самый удачный диапазон размеров 42-100мм.

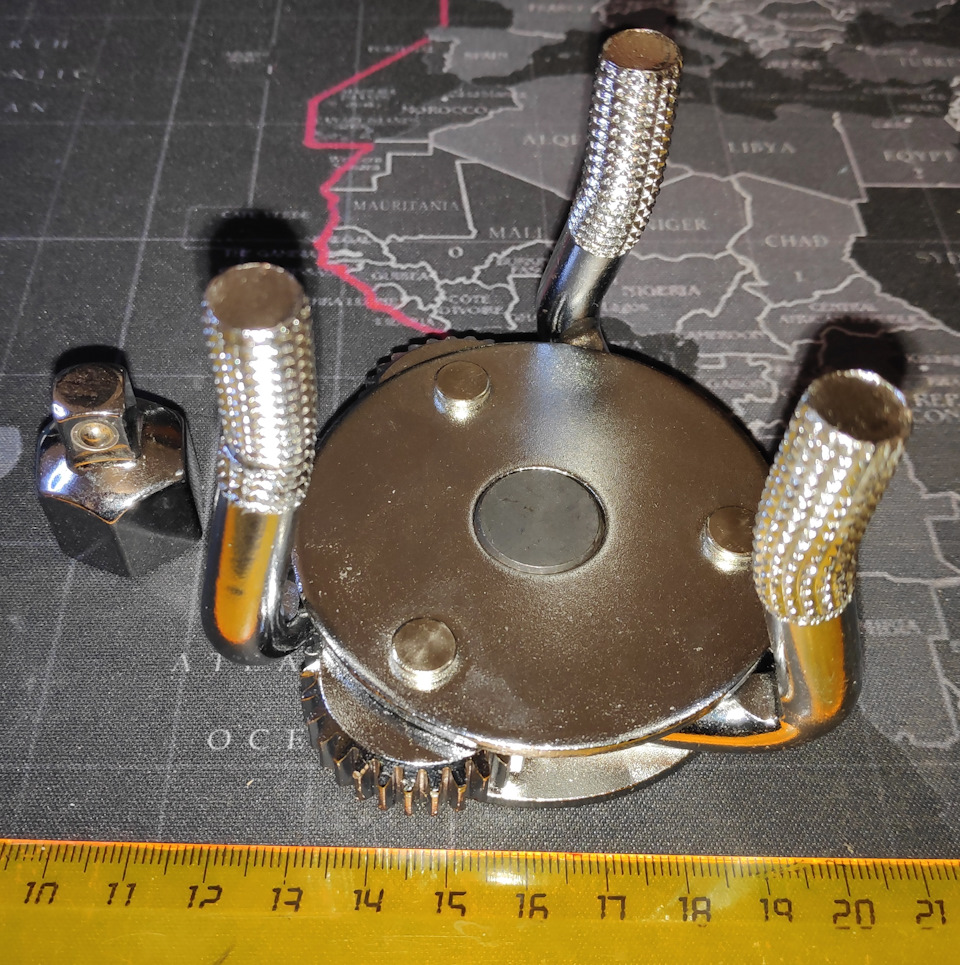

Зажимает очень плотно, центральная шестерня каленая, лапы толстые, с накаткой.
Брал за 339р.
Оно же на Aliexpress только на 60-110мм.
Так же взял "Угломер для контроля угла затяжки" под квадрат 1/2", дабы контролировать затяжку ступичных подшипников по мурзилке, да по дрыгателю колупаться.
Дело Техники 699020:
Съемник 3-лапый шарнирный: демонтаж запрессованных деталей без труда
В практике авторемонта часто встает необходимость демонтажа подшипников, ступиц, втулок и других запрессованных деталей. Эта задача успешно решается специальными съемниками. Об одном из типов таких инструментов — шарнирном съемнике, его конструкции и применении подробно рассказано в данной статье.
Назначение съемника
В любом техническом устройстве, будь то автомобиль, станок или швейная машинка, есть несколько десятков подшипников, втулок, ступиц и других запрессованных деталей. Запрессовка, или соединение с натягом — самый простой и дешевый способ соединения подшипников и ступиц, который обеспечивает высокую надежность соединения, и при этом не требует применения дополнительных компонентов. Однако запрессовка доставляет некоторые проблемы при ремонте — установленные таким образом детали довольно трудно демонтировать, и при отсутствии специального инструмента выполнить эту работу бережно, без повреждения деталей, практически невозможно. Решают эту проблему специальные механические съемники, среди которых наиболее прост и универсален съемник шарнирного типа.
Шарнирный съемник — специальный механический инструмент, предназначенный для демонтажа запрессованных деталей. С помощью съемника осуществляется демонтаж подшипников и ступиц, установленных на осях, а также внутренних подшипников и других деталей, запрессованных в отверстиях. Съемник обеспечивает бережный демонтаж деталей, предотвращая их деформацию, а самое главное — многократно сокращает затраты времени и сил на выполнение ремонтных работ.
Шарнирный съемник за счет свой конструкции (о которой сказано ниже) имеет два ключевых преимущества:
- Быстро подгоняется под диаметр демонтируемых деталей (фактически, никакой настройки выполнять не нужно, достаточно просто раздвинуть захваты);
- Не нужно следить за центровкой инструмента — шарнирные лапы при натяжении самоцентрируются.
Благодаря этим качествам шарнирные съемники выигрывают у съемников других типов, и поэтому получили самое широкое распространение среди профессионалов и любителей.
Чтобы верно выбрать съемник, необходимо разобраться в ассортименте и особенностях этого инструмента.
Съемник подшипников 3-х лапый 300мм шарнирный ТЕХНИК
Съемник подшипников 3-х лапый 200мм 30-210мм шарнирный АВТОДЕЛО
Съемник подшипников 3-х лапый 150мм 25-160мм шарнирный (ТИП 3) АВТОДЕЛО
Типы и конструкция шарнирного съемника
Сегодня рынок предлагает не слишком большое разнообразие типов шарнирных съемников — этот инструмент крайне прост, поэтому придумать что-то кардинально новое здесь невозможно. Поэтому шарнирные съемники отличаются только типом привода и количеством захватов (или лап).
По типу привода съемники бывают:
- Механические (винтовые);
- Гидравлические.
Наиболее просты механические съемники, в них усилие создается винтом, который вворачивается вручную ключом или рукояткой. Гидравлические съемники более сложны, в них усилие создается встроенным гидравлическим цилиндром. В дальнейшем мы будем говорить о более доступных и простых механических съемниках.
По количеству захватов (лап) съемники бывают:
- Двухлапые;
- Трехлапые.
Двухлапые съемники более просты, однако при их использовании высок риск соскальзывания захватов при перекосах, также две лапы недостаточно хорошо распределяют усилие по демонтируемой детали, что может приводить к деформациям. Трехлапые съемники оснащаются тремя захватами, расположенными симметрично под углом 120°, такое положение обеспечивает лучшее распределение усилий и многократно снижает риск соскальзывания захватов. При этом конструкция трехлапых съемников ненамного сложнее двухлапых, да и цена их не слишком высока.
Конструктивно шарнирные съемники очень просты. Основу инструмента составляет крестовина (или траверса), в центральной части которой выполнено резьбовое отверстие. В данное отверстие вворачивается винт, который в верхней части может иметь либо шестигранную головку для вворачивания ключом, либо головку с поворотной рукояткой для вворачивания без использования дополнительного инструмента. В нижней части винт обычно заострен или имеет отдельный центральный наконечник — с его помощью осуществляется центровка инструмента и облегчается вворачивание винта под нагрузкой.
К плечам крестовины (траверсы) шарнирно крепятся лапы (захваты), в качестве шарнира выступают короткие планки, которые по две монтируются к каждой лапе. Одной стороной планки крепятся к траверсе, второй — к захватам, крепление обычно осуществляется с помощью болтов, поэтому при необходимости инструмент можно разобрать, выставить лапы на внутренний или внешний захват, или настроить на требуемую глубину захвата (если такая возможность предусмотрена).
Захваты, или лапы — штампованные детали, на концах которых выполнены крюки. Лапы бывают двух типов:
- Односторонние — крюки выполнены только на одном конце;
- Двухсторонние — крюки выполнены на обеих концах захвата, причем крюки направлены в разные стороны.
Двухсторонние лапы удобны тем, что при незначительном усложнении конструкции предлагают больше возможностей — с их помощью легче подогнать инструмент под размер подшипника или ступицы. А, кроме того, съемник с двухсторонними лапами имеет увеличенный ресурс.
В лапах может быть выполнено одно или два крепежных отверстия, расположенных на различном расстоянии от центра и от крюков. С помощью отверстий легко регулировать съемник по размеру демонтируемых деталей и по глубине захвата. Регулировки осуществляются перестановкой захватов в ближнее или дальнее отверстие.
Обычно все детали съемников изготавливаются из высокопрочных сортов стали, поэтому они без труда выдерживают значительные нагрузки и имеют длительный срок службы.
Использование съемника
Работа с шарнирным съемником довольно проста, главное — правильно отрегулировать инструмент для демонтажа той или иной детали. Например, для демонтажа подшипника или ступицы с оси необходимо установить лапы крюками внутрь, а для демонтажа внутреннего подшипника лапы должны быть установлены крюками наружу. Также нужно отрегулировать глубину захвата (например, для демонтажа подшипника из колодца может потребоваться увеличение длины лап).
Демонтаж запрессованной детали в общем случае осуществляется следующим образом:
- Зацепить лапы за деталь (подшипник или ступицу);
- Вкручивать винт до упора в ось, при небольшом натяге установить наконечник винта строго по центру оси;
- Вкручивать винт до тех пор, пока деталь не будет снята с оси.
Если выполняется демонтаж внутреннего подшипника, то следует позаботиться о надежном упоре винта съемника, для чего могут потребоваться дополнительные приспособления.
Во время работы со съемником, особенно с двухлапым, следует следить за положением захватов. Если крюки захватов соскальзывают, то необходимо ослабить натяжение, выровнять захваты и продолжить работу. Также нужно избегать возникновения деформаций инструмента, так как это может стать причиной поломки.
При правильном использовании инструмента все работы по демонтажу запрессованных деталей станут простыми и больше не будут отнимать время.
