Установка парктроника на 8 датчиков
Покупал парктроник на Али, вот примерный сайт — ru.aliexpress.com/item/Ca…6&ws_ab_test=searchweb0_0, searchweb201602_4_10065_10068_10000032_119_10000025_10000029_430_10000028_10060_10062_10056_10055_10000062_10054_301_10059_10099_10000022_10000012_10103_10000015_10102_10096_10000018_10000019_10000056_10000059_10052_10053_10107_10050_10106_10051_10000053_10000007_10000050_10117_10084_10083_10000047_10080_10082_10081_10110_10111_10112_10113_10114_10115_10037_10000041_10000044_10078_10079_10077_10000038_429_10073_10000035_10121, searchweb201603_9, afswitch_1, single_sort_1_default&btsid=116855d3-5c97-49d0-9132-7189e4a24191
Стоил он тогда около 2500 — 3000 руб.
Устанавливал все это дело не сам. Делали все в сертифицированном сервисе. Так как поставить парктроник только назад особого труда не составляет, а вот еще и на передний бампер — это уже немного проблематично с моими познаниями электрики и электроники… Была необходимость установки кнопки отключения датчиков, реле и предохранителя…
Устанавливать, естественно, было необходимо через кнопку отключения передних датчиков (вот в этом и была основная проблема подключения), так как на тот момент мы жили в Сургуте. А там довольно таки часто на улице снег, который налипает на передний бампер и датчики и заставляет его беспрерывно выносить мозг своим писком, потому что она подключается к питанию тормоза…

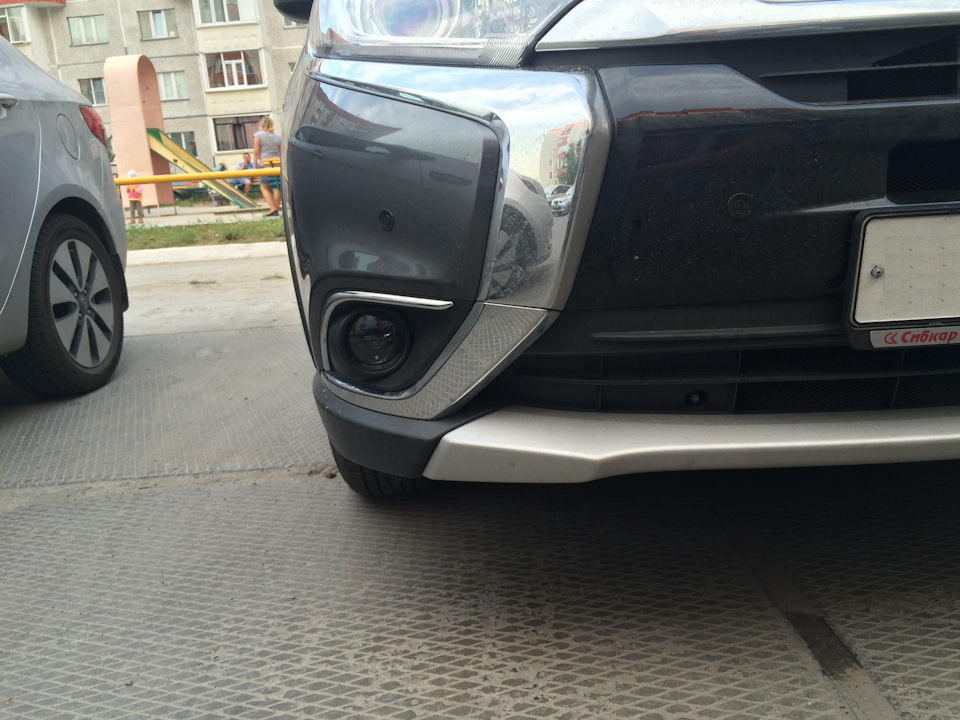

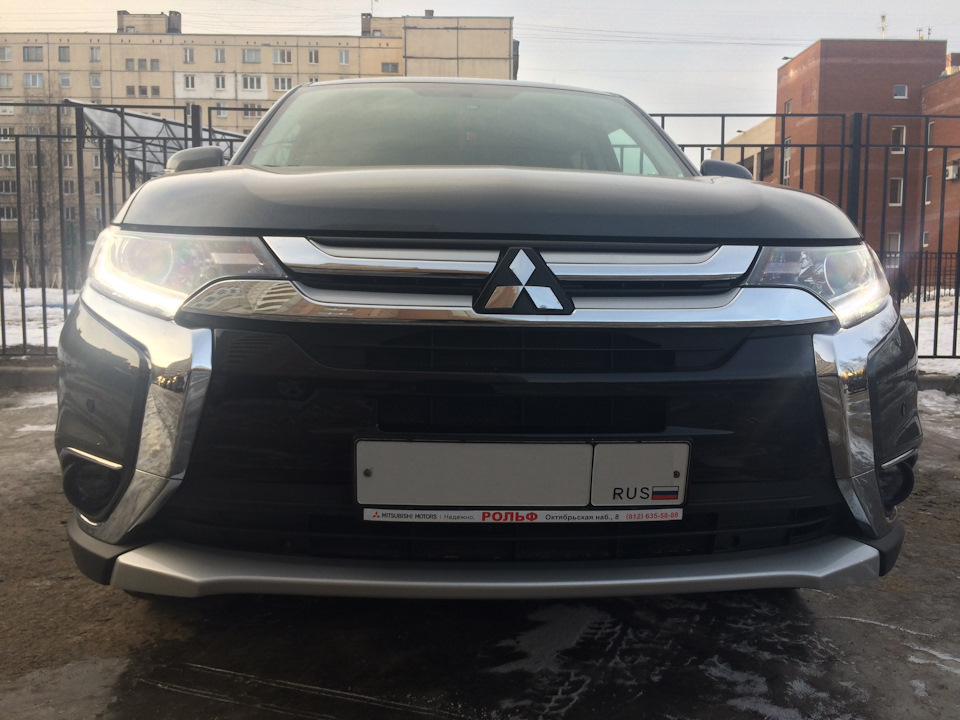

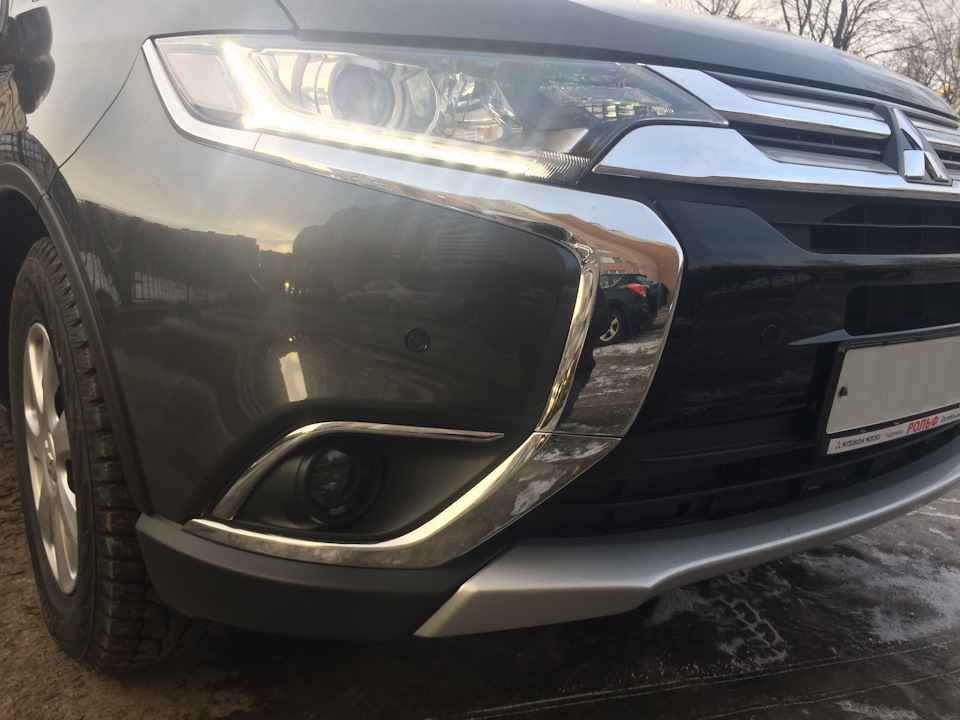

Блок парктроников установили изнутри на заднее левое крыло. Просверлили отверстия, не снимая бамперов, наклеив малярный скотч и сделав разметку. Протянули провода под задние датчики и под передние и экранчик по коробу пола слева… Реле и предохранитель расположили рядом с салонным блоком предохранителей.
Кнопка родная на тот момент с доставкой в Сургут стоила около 4500 руб. А как оказалось в Тойоте стоит практически такая же кнопка (сняв заглушку у себя и примерив её на Тойоте). Единственный незначительный минус, что родная кнопка при нажатии и отключении возвращается в свое положении, а эта кнопка при отключении немного выпирает из плоскости панели (0,5-1мм) и немного отличается по цвету.
На кнопке при включении габаритов подсвечивается изображение машинки с датчиками, а так же при нажатии (включении) передних датчиков включается диод и подсвечивает прямоугольный "глазок".
Спустя некоторое время(может месяц) у меня по каким-то неведомым причинам начал барахлить передний правый датчик, а потом и вовсе сдох. Но парктроник "типа умный" и выдавал на дисплее ошибку, и показывал какой именно датчик, в виде буквы "Е". Заказал отдельно такие же датчики:
Можно было снять все хомуты и просто целиком поменять весь датчик с проводом, но по мне это казалось слишком долгим и трудоемким занятием, потому что под капотом все проводки от датчиков затянуты в гофру и закреплены хреновой тучей стяжек. А он же "собака" самый дальний от места выхода из салона.
Поэтому там же на Али купил водонепроницаемы разъем на 2 pin: ru.aliexpress.com/item/10…=2114.13010708.0.0.frh8JG
Дома спаял датчик с 100 мм проводки с "папой" вышеупомянутого разъема, а в машине отрезал старый датчик примерно в районе радиатора. И тоже припаял "маму" разъема к ответной части датчика. Все соединения делал через термоусадочный шнур, смотал ПВХ-изолентой и чтоб наверняка запихнул все в гофру))
В итоге блок с дисплеем перестал выдавать ошибку и начал корректно работать.
Как подключить парктроник на 8 датчиков
Выполнить монтаж и подключение парктроника на 8 датчиков сможет любой опытный автовладелец. Здесь не нужно особых знаний, главное, аккуратность. Если у вас есть время, а руки растут из правильного места, дерзайте – у вас обязательно всё получится.
Место установки
В парктрониках с восьмью датчиками 4 радара устанавливаются спереди автомобиля и 4 сзади на бампер. Блок управления крепится в хвостовой части машины. Дисплей размещается внутри салона – на зеркале или приборной панели.
Важно. Подключение фронтальных сенсоров особенно актуально для владельцев машин с плохо просматриваемым передним габаритом.
Подключение датчиков
Перед началом работ место установки проклеивается малярным скотчем. На нём делается разметка и обозначаются точки монтажа. Все датчики должны располагаться на одинаковой высоте и равном друг от друга расстоянии под углом 90 градусов к земле.
После нанесения разметки можно приступать к сверлению отверстий. Делается это с помощью шуруповерта или дрели с предварительно надетой на них фрезой, идущей в комплекте к парктронику. После протачивания пазов скотч снимается с бампера, а отверстия зачищаются острым ножом или напильником.
Важно. Снимать бампер машины для установки и подключения парктроника необязательно. В большинстве случаев можно обойтись без этого.
Датчики в отверстия удобно устанавливать с помощью крючка, который можно сделать из толстой проволоки. Протяжка проводов осуществляется в строгой очередности по направлению от самого дальнего от блока радара к самому ближнему. Крючком цепляют провода через отверстия и протаскивают их. Сначала протягивается один провод, затем два, в третье по счету отверстие протягивается уже 3 провода, в четвертое – 4. После протяжки кабели расправляют, связывают в жгут изолентой и проводят через заглушку во внутреннюю часть авто. Там, где это возможно, их скрепляют нейлоновыми стяжками и только потом осуществляют подключение к основному блоку.
Для фиксации самих датчиков в отверстиях на них слегка нажимают и защелкивают внутрь. При этом не нужно сильно давить на центр радара. Нажим должен быть максимально плавным и аккуратным.
Монтаж дисплея
Дисплей парктроника устанавливается на зеркале заднего вида или на приборной панели автомобиля. Изделие крепится к предварительно обезжиренной поверхности с помощью двухстороннего скотча. Исходящие от дисплея провода протягиваются через переднюю стойку вверх, а затем через дверной уплотнитель и заднюю стойку в хвостовую часть автомобиля. Их нужно подвести к блоку управления парктроника.
Важно. Самое удобное место для дисплея – это зеркало.
Монтаж блока управления
Блок управления устанавливают в хвостовой части машины, так как его необходимо подключать к сигналу заднего хода и массе автомобиля, а также к плюсу после замка зажигания. К сигналу заднего хода оборудование подсоединяется для работы датчиков заднего бампера, к плюсу – для функционирования передних радаров.
Проще всего осуществлять подключение через плюс топливного насоса. Правда в этом случае оборудование будет работать только при заведенном двигателе, но это даже лучше и удобнее.
Важно. Провод от задней передачи можно легко определить с помощью светодиодного пробника.
Подключение парктроника к переднему бамперу
Установка датчиков на переднем бампере осуществляется практически таким же образом, как и на заднем. На месте подключения проклеивается скотч, делается разметка, высверливаются отверстия, вставляются локаторы. Бампер снимается, а провода прокладываются по его балке слева направо по ходу авто. После соединения всех разъемов буфер устанавливается обратно и парктроник тестируется на работоспособность. Испытание осуществляется через нажатие тормозной педали. Если всё работает нормально, локаторы фиксируются клеем, а бампер прикручивается на место.
Важно. Все локаторы парктроника должны быть расположены на расстоянии не менее 45 см от земли. При несоблюдении этого условия датчики будут постоянно «глючить» и давать ложные сигналы.
Тюнинг датчиков
Перед установкой датчиков их можно покрасить в цвет автомобиля. На случай, если радары встанут неровно, следует окрасить и несколько проставочных колец. Крашеные парктроники смотрятся очень здорово. Их практически не видно на машине.
Важно. Закрашивать локаторы нужно только после разметки. Ведь некоторые из них могут попасть на перемычку, которая отличается по цвету от основного кузова.
Как самостоятельно установить парктроник: подробная инструкция
Парктроник обрабатывает отраженный сигнал и выдает водителю информацию о возникшей помехе. Информация может быть предоставлена водителю изменением цвета, звуком, изображением. Она может быть предоставлена и в виде сочетания нескольких форм сигнала. Например, изображение и звуковой сигнал.
Парктроник – незаменимый помощник в условиях плохой видимости, ограниченной видимости, сложных условиях маневра и парковки. Особенно полезен парктроник начинающим водителям, которые еще не имеют опыта вождения. Облегчит управление автотранспортным средством парктроник и опытным водителям.
Как работает парктроник?
Эти устройства бывают нескольких типов, и в этой статье мы рассмотрим наиболее популярный из них — ультразвуковой. Принцип работы парктроника прост: в бампер автомобиля устанавливаются специальные сенсоры, которые передают и принимают акустические сигналы. Устройство рассчитывает расстояние до препятствий на основе времени, за которое звук проходит от датчика к препятствию и возвращается обратно. Это возможно благодаря тому, что скорость звука — величина постоянная.
Водитель получает визуальный, звуковой или комплексный сигнал. В некоторый типах парктроника установлен ЖК-дисплей, на котором отображается положение автомобиля относительно препятствий и расстояние до них. Как показывает практика, лучше всего воспринимается именно звуковой сигнал, но это скорее зависит от привычки.
Узнайте больше о том, как правильно пользоваться АКПП. Советы по использованию и уходу за автоматической коробкой передач от опытных водителей.
Здесь /tehobsluzhivanie/hodovka/razval-skhozhdenie.html можно узнать, как самостоятельно отрегулировать развал-схождение.
Потеряли или сломали ключ от автомобиля? Не беда. Подробнее о том, как завести машину без ключа.
Советы и рекомендации
Прежде всего, при выборе парктроника нужно учитывать, что его дисплей может устанавливаться не только на торпедо, но также и на зеркале заднего вида или даже на крыше сзади.
Кстати, потолочный дисплей выдает «перевернутое» изображение и рассчитан на то, что оно отражается в зеркале заднего вида. Такое решение хорошо видно через зеркало заднего вида, что особенно удобно для водителей, которые привыкли парковать машину по зеркалам.
Еще можно отдельно выделить совмещенные камеры заднего вида и парктроники, установка таких решений не сильно отличается по сложности по сравнению с монтажом только датчиков парковочного радара.
Рекомендуем также прочитать статью о том, как установить электрические стеклоподъемники своими руками. Из этой статьи вы узнаете об особенностях установки электро стеклоподъемников на машину, а также на какие тонкости и нюансы следует обращать внимание в рамках выполнения данной процедуры.
Преимуществом подобных устройств является то, что парктроники данного типа выдают информацию о расстоянии поверх изображения с камеры заднего вида. В любом случае, при выборе парковочного радара нужно учитывать рассмотренные выше особенности.
Также добавим, что дополнительно многие владельцы красят датчики парктроника в цвет автомобиля в целях улучшения внешнего вида авто. Как правило, грамотно выполненная покраска не оказывает влияния на качественные датчики и на точность их срабатывания. Однако бывает и так, что дешевые парктроники могут работать некорректно в случае их окраски.
Параллельно следует отметить, что не рекомендуется размещать сам электронный блок парктроника возле электронных блоков автомобиля. То же самое можно сказать о проводке от парковочного радара. Дело в том, что возможны помехи, которые будут оказывать влияние на парктроник или на электрооборудование авто.
Что нам потребуется для установки?
Чтоб установить парктроник своими руками не требуется каких-то профессиональных навыков. С этой задачей по силу справится рядовому автолюбителю. Все что для этого потребуется — ровно просверлить несколько отверстий и правильно соединить провода. Большая часть необходимых инструментов найдется в гараже любого водителя.
Комплект большинства парковочных радаров состоит из:
- датчиков (от 2 до 8 штук)
- соединительных кабелей
- экрана
- блока обработки сигналов.
Также в комплекте с некоторыми моделями поставляется фреза для высверливания отверстий под датчики и разные полезные мелочи. Но если ее в комплекте нет, это не критично — можно замерить диаметр датчика и приобрести сверло в ближайшем магазине. Однако нужно учесть, что диаметр фрезы должен быть больше диаметра датчика на 1-2 мм.
Для установки и подключения парктроника нам потребуется:
- само устройство
- фреза для сверления отверстий под датчики (зачастую идет в комплекте с парктроником)
- дрель (также можно воспользоваться шуруповертом)
- набор ключей
- карандаш, изолента или хомуты, рулетка и тестер.
Все машины разные и каждый случай по своему уникален, поэтому возможно потребуются и другие мелочи, такие как плоскогубцы, паяльник или схема электрооборудования автомобиля.
Тянем провода и подключаем
Схема установки парктроника
Подсоединяем, как показано
Отверстие для установки датчика
Монтаж дисплея
Устанавливаем парктроник своими руками
Перед началом установки рекомендуем убедится в работоспособности устройства. Соедините блок обработки сигналов и датчики проводами и проверьте, реагирует ли парктроник на препятствия.
Схема установки парктроника
Данная схема установки универсальна, и подойдет для большинства автомобилей. В передний и задний бампер монтируются сенсоры и камера, которые проводами подключаются к блоку управления. Дисплей парктроника может устанавливаться как на приборную панель, или в задней части салона и также подключается к блоку.
Установка заднего парктроника
Начинать установку системы необходимо со сверления отверстий под датчики. Это, пожалуй, самая ответственная задача и к ней следует подойти с особой тщательностью. На некоторых автомобилях бампер снимать необязательно, но если Вам так будет удобнее, то лучше его снять.
Для начала наметим на бампере места, на которые в дальнейшем установим датчики. В инструкции к парктронику Вы сможете найти подробные требования к установке, такие как оптимальное расстояние между датчиками и от датчиков до земли. Эти требования очень важны, и их обязательно нужно учесть при наметке отверстий. Далее клеим монтажный скотч на те места, где будем сверлить, и обозначаем шилом центры отверстий.
Семь раз отмерь — один раз отрежь! Не лишним будет еще раз проверить разметку отверстий. Допущенные на этом этапе ошибки исправить будет невозможно!
С помощью фрезы просверливаем в бампере намеченные ранее отверстия для заднего парктроника. Важно, чтоб сенсоры после установки были направлены строго горизонтально, поэтому сверлить нужно перпендикулярно плоскости бампера.
После этого в отверстия вставляются датчики сенсорами наружу (проводами во внутрь). Бамперы некоторых автомобилей имеют подкладку под пластиком — демпфер. В таком случае просунуть провода Вам поможет кусок проволоки или гвоздь. Предварительно сделав в демпфере дырку под провод, примотайте кабель к гвоздю изолентой и протяните во внутрь.
Далее вставляем датчик в отверстие и закрепляем с тыльной стороны специальными кольцами, которые должны быть в комплекте. Важно также установить сенсоры в правильной последовательности. Они обозначены латинскими буквами А, В, С и D и должны быть установлены на бампере в таком же порядке слева на право.
Зачастую датчики имеют черный или серебристый цвет и при необходимости их можно перекрасить в цвет кузова (бампера). Эта процедура никак не влияет на их чувствительность и долговечность, а ваше авто выглядит красивее. Подобрать краску можно “на глаз”, или точно определить цвет при помощи компьютерного подбора.
Как правило, блок обработки сигналов устанавливают в багажнике, хотя он также может быть закреплен во внутренней части крыла или под приборной панелью в салоне. Мы же рассмотрим пример наиболее распространенного решения.
Будем работать под бампером и в багажнике. Первым делом, освобождаем багажник и снимаем обшивку. Провода от всех сенсоров сматываем вместе. Это можно сделать с помощью изоленты, хомутов или провести провода через гофру, которая также будет защищать их. Смотанные вместе провода проводим под бампером в багажник через технологическое отверстие. Если оно отсутствует — сверлим новое и после протяжки проводов заливаем герметиком.
Далее нам необходимо выбрать место, где будет установлен блок обработки сигналов. Это место должно быть относительно безопасным для блока, так как его может сорвать грузом, который будет перевозиться. Сам блок крепится к любой поверхности с помощью двухстороннего скотча — просто срываете пленку и крепите блок (желательно на обезжиренную поверхность).
Парктроник активируется в тот момент, когда включается задняя передача. Поэтому после закрепления блока обработки сигналов, его нужно запитать от ламп заднего хода с соблюдением полярности. Первым делом добраться до проводов заднего фонаря и определить какой из них “плюс”. Зачастую эта проводка состоит из кабелей с черной и красной изоляцией и в таком случае красный провод это “плюс”. В противном случае “плюс” нужно определить с помощью тестера.
Какое масло лучше выбрать для Вашего автомобиля? Рейтинговое сравнение моторных масел ведущих отечественных и зарубежных производителей.
Тут /driving/ispolzovanie-kpp/kak-polzovatsya-variatorom-robotom.html Вы найдете статью о том, как правильно пользоваться различными АКПП.
А Вы знаете чем отличается тосол от антифриза? Читайте здесь о том, какую охлаждающую жидкость лучше выбрать.
Подключить провода можно двумя способами:
- “Дедовский” способ — снимаем изоляцию с обоих кабелей и скручиваем их вместе. Затем место соединения плотно обматываем изолентой. Процедуру повторяем с каждой парой проводов — с “плюсом” и “минусом”.
- Второй способ — используем специальные заклепки, которые при сжатии создают контакт между проводами. Этот способ более удобный, так как не нужно ничего резать и снимать изоляцию. В нашем примере заклепки поставляются в комплекте, но при необходимости их можно докупить.
На “плюсовой” провод от лампы заднего хода надеваем заклепку. Во второе отверстие подключаем провод питания блока. Затем плоскогубцами вдавливаем перемычку, которая протыкает оба кабеля и создает между ними контакт.
После этого подключаем к блоку датчики — каждый провод от датчика и каждый разъем в блоке промаркированы соответственно.
Теперь подумаем, куда поставить дисплей и установим его. Как правило, он устанавливается на приборную панель. Но некоторые предпочитают устанавливать дисплей в задней части салона так, чтоб его было видно через зеркало заднего вида. Дисплей, как и блок, крепится к ровной поверхности двусторонним скотчем. Какое бы место для дисплея Вы не выбрали, следующим шагом будет его подключение к блоку обработки сигналов.
Важно! При установке дисплея в задней части салона необходимо учитывать тот факт, что смотреть на него Вы будете через зеркало. Это значит что препятствия на нем будут отображаться также в зеркальном отражении, то есть наоборот! Чтоб сделать отображение правильным относительно Вас, нужно поменять порядок проводов датчиков, которые подключены к блоку. То есть A, B, C, D поменять на D, B, C, A.
Заднее расположение дисплея обладает некоторым преимуществом, так как нет необходимости тянуть провода через весь салон к приборной панели. В этом случае проводка протягиваются через технологическое отверстие под сидение, далее под обшивкой между бортом и крышей автомобиля. В случае с передним расположением дисплея проводка располагается под обшивкой боковой юбки или под ковриками.
Всю проводку лучше закрепить хомутами или изолентой. Это же касается лишних кусков провода, которые могут стучать на ямах. Может случиться так, что на солнце крыло автомобиля нагреется, и прикрепленный на двусторонний скотч блок может сползти. После завершения установки включаем зажигание, затем заднюю передачу и смотрим загорелся ли экран. Если загорелся, значит Вы правильно установили задний парктроник!
Установка переднего парктроника
Принцип установки переднего парктроника тот же, но есть некоторые отличия. В этом случае нам нужно протянуть проводку через капот и салон автомобиля к багажнику, где установлен блок обработки сигналов. На некоторых автомобилях перед началом установки переднего парктроника нужно снять радиаторную решетку и патрубок воздуховода.
Далее все по инструкции — размечаем и сверлим отверстия под передние датчики парковки. Используем проволоку для проталкивания провода под бампер и скрепляем проводку изолентой или хомутами. Через технологическое отверстие провод выводится в подкапотное пространство. В некоторых случаях бачок омывателя будет мешать протянуть провода, поэтому его нужно снять.
Провод от переднего левого датчика лучше пустить по другой стороне моторного отсека под аккумулятором. Для того, чтоб протянуть остальные провода, можно использовать штатную гофру, если таковая имеется. Кабель протягивается в салон через технологическое отверстие.
Теперь определимся с тем, как мы будем активировать передник парктроник. И здесь есть несколько вариантов:
-
Активируем отдельной кнопкой. В этом случае Вам придется подключить передний парктроник к штатной кнопке на передней панели или установить новую. Этот способ хорош тем, что позволяет пользоваться им только когда это необходимо.
Найти провод зажигания нам поможет тестер. Сначала включаем зажигание и находим провод на котором есть напряжение 12 В. Далее выключаем зажигание, и напряжение на нужном нам проводе пропадает. В нашем случае этот провод помечен буквой “К”. Запитаемся от этого провода и все готово!
И наконец выводим проводку через салон автомобиля в то место, где установлен блок обработки сигналов. В нашем случае это багажник. Провода переднего парктроника подключаем согласно инструкции, по той же схеме, что и с задним.
Другие схемы
Можно осуществить и альтернативную схему подключения переднего парктроника. На автомобилях с АКПП имеется датчик, который контролирует включенную передачу. В моторном отсеке есть специальный блок, на контактах которого, в зависимости от включенной передачи, будет + 12 В, от которых можно запитать парковочную систему.
Примерно таким образом устроена схема подключения переднего штатного парктроника на ах35 Hyundai. Передний датчик включается, когда селектор АКПП переведен в режим «Драйв». Отключение устройства наступает при скорости выше десяти километров в час.
Не работает парктроник, что делать?
Есть много причин, по которым парктроник может выйти из строя или не работать после установки. Поэтому мы рассмотрим два случая:
Не работает новый парктроник
В начале статьи мы рекомендовали проверить работоспособность девайса до его установки на авто. Если до установки он работал, следует проверить подключение всех основных узлов. Все компоненты должны быть подключены согласно инструкции, которая поставляется в комплекте. Проверьте, правильно ли Вы запитались от лампы заднего хода или зажигания. Также не стоит исключать возможность заводского брака.
Парктроник работал, но что то пошло не так
Самый быстрый и надежный способ узнать причину поломки — компьютерная диагностика. Сейчас эту услугу предоставляют многие мастерские по ремонту авто. В случае, если Вы сами решили найти причину поломки, мы попробуем Вам помочь. Зачастую причиной всех проблем бывают датчики, и именно на них следует обратить внимание в первую очередь. Одна из наиболее распространенных проблем — постоянный сигнал. Причиной этому может стать инородное тело, которое “прилипло” на датчик, а также окисление контактов и замыкание.
Также сенсоры чувствительны к воде и во время дождя или после мойки могут давать ложные сигналы. В этом случае поможет просушка, например сжатым воздухом. При минусовой температуре, особенно на сильном морозе, датчики могут также потерять чувствительность. Но это не влияет на их дальнейшую работоспособность.
В завершение, перед выездом на дорогу следует протестировать парктроник с разными препятствиями и в разных режимах. Это позволит Вам понять, в каких ситуациях система может подать ложный сигнал и в каких реальный.
Схема с кнопкой
Такой вариант значительно проще в реализации, и работает он вполне эффективно. Правда, запускать его нужно вручную — при необходимости. Для реализации схемы нужна кнопка, которую нужно установить в любом удобном и легко доступном для водителя месте.
Питание можно взять оттуда же, откуда запитан видеорегистратор или плафон освещения в салоне. Принцип такого подключения переднего парктроника простой – когда двигатель запущен, питание поступает. Если мотор заглушить, тогда система отключится. Конечно, этот вариант не идеален – по всем правилам, парковочная система должна включаться автоматически, если скорость движения составляет 20 километров в час и ниже.
