Ремонт ручника и замена колодок ручного тормоза

Ручной тормоз утратил былую цепкость? Приходится тянуть рычаг до самой крыши, чтобы хоть немного застопорить автомобиль? Чувство "неуверенной парковки" не дает тебе покоя? Читай дальше и все твои проблемы рассосутся как по волшебству!

1)Тебе может помочь натяжение тросика ручника с помощью гайки спрятавшейся под дном бардачка центральной консоли: открываешь бардачок центральной консоли и голыми руками вытаскиваешь его основание из консоли, под ним находится тросик с гайкой натяжения. Вращай ее по часовой стрелке до наступления уверенного стопорения на 7-8 щелчков. Это может малыми жертвами частично решить твою проблему, но дело тут не только в натяжении!

2) Замена колодок ручника вряд ли поможет, ведь дело скорее всего не в них. При нормальной эксплуатации они практически не изнашиваются и даже являясь ярым любителем дать угла с помощью ручника ты просто вырвешь колодки из посадочных мест, нежели сотрёшь их до основания. Есть вариант забыть про взведенный ручник и попробовать так покататься весь день, но и это вряд ли получится, если только ты не глух, слеп, или женщина.
Ведь хитрые корейцы снабдили автомобиль датчиком стояночного тормоза который во включенном состоянии выводит красный восклицательный знак на приборную панель, и даже проигнорировав его и удачной попытке тронутся, истошный писк аварийного сигнала и включающийся свет в салоне, должны намекнуть, что здесь что-то не так.

3) И вот настоящая причина твоего беспокойства!

А именно наглухо закисший рычаг разведения колодок стояночного тормоза, что по всей видимости является особенностью конструкции словакской сборки!
Оживить его, труда не составит, но находится этот рычаг в самой глубине тормозной системы и добраться до него, выковырять, очистить и собрать все в обратном порядке, будет целое приключение, а их как известно два.
Ну что же дорогой друг, теперь ты знаешь где собака зарыта! И если ты достаточно смел и чувствуешь в себе силу самостоятельно вылечить данный недуг своего железного коня, не обращаясь в разного рода сто, то можешь смело рассчитывать на мою поддержку, так что запасись терпением, свободным временем, инструментами и другими атрибутами необходимыми тебе для приятного времяпрепровождения, которые позволят нам окунутся в удивительный мир твоей тормозной системы.

Нам потребуется: ключи на 12, 14, 17, торцовая головка на 14, пассатижи, плоскогубцы, отвертка с плоским лезвием, топор, доска, веревочка, молоток, WD-40. Желательно: железная щетка, жидкость для очистки тормозных дисков, медная паста.
1) Для начала застопорите автомобиль, положив под колеса предметы, препятствующие его откату, включите передачу, снимите с ручника!
2) Ослабьте гайки на выбранном заднем колесе, поддомкратте, снимите колесо, колесо разместите под днищем автомобиля для страховки.

3) открутите два болта крепящие скобу суппорта к поворотному кулаку с помощью торцовой головки на 14, либо накидного ключа., снимите суппорт в сборе с тормозного диска, возможно потребуется немного разжать колодки, повесьте суппорт на проволоку прикрепив к пружине амортизатора, либо положите на что-нибуть, лижбы он не висел на тормозном шланге.

4) Открутите крестовой отверткой болт прижимающий тормозной диск к ступице, снимите диск. (может потребоваться равномерно постучать с разных сторон диска, например резиновым молотком или чем либо щадящим поверхность диска.)

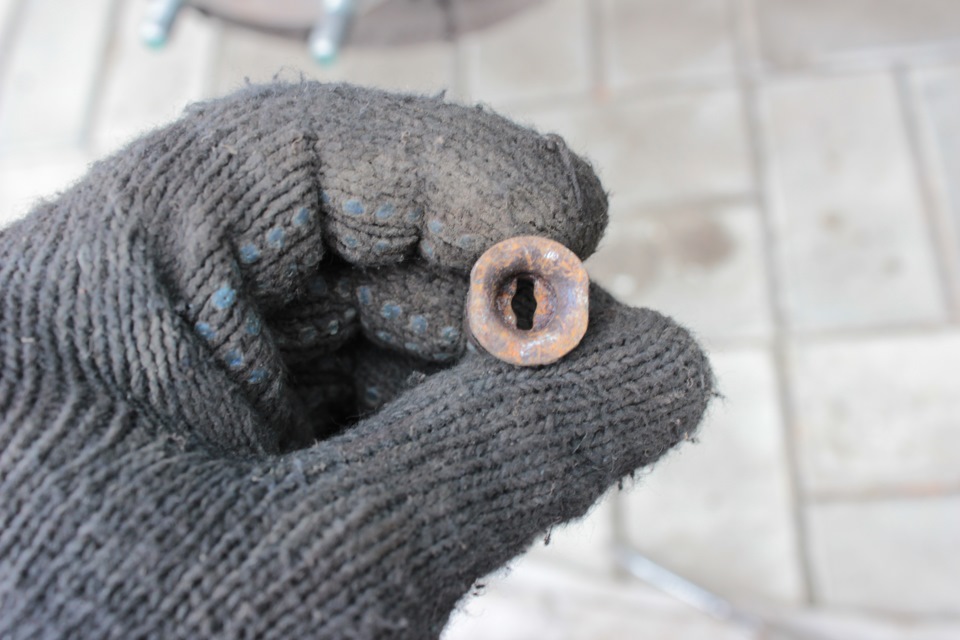

5)Нажмите на чашку опорной стойки придерживая стержень с другой стороны поверните чашку на 90градусов, либо нажмите на чашку и поверните стержень на 90градусов.

6)Снимите все пружинки орудуя плоской отверткой и по необходимости пассатижами, запоминая расположение и складывая все в одну емкость. Можно сложить все в стаканчик и залить вэдэшкой, снимите колодки.
Уже можно увидеть рычаг разведения колодок, а значит мы на верном пути!

7)Полезайте под авто, снимите тросик ручника и выкрутите три болта из направляющей тросика.

Снимите направляющую и сальник рычага, запомните положение сальника

8)Вот тут начинаются нано технологии и я раскрываю собственный уникальный метод!
Нужно извлечь рычаг, извлекается он исключительно в сложенном состоянии, но проблема в том, что он закис! Итак действуем!

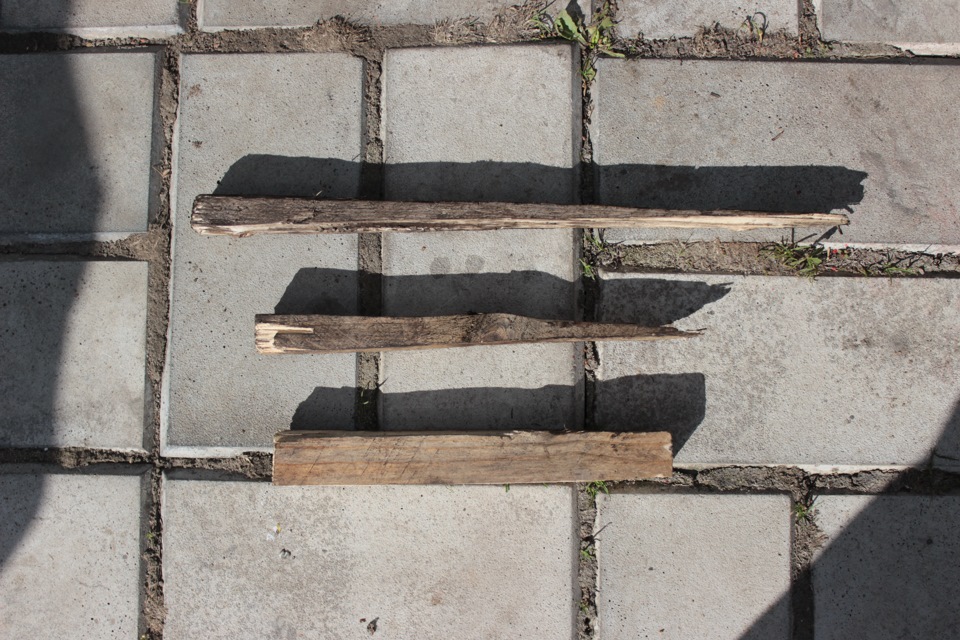

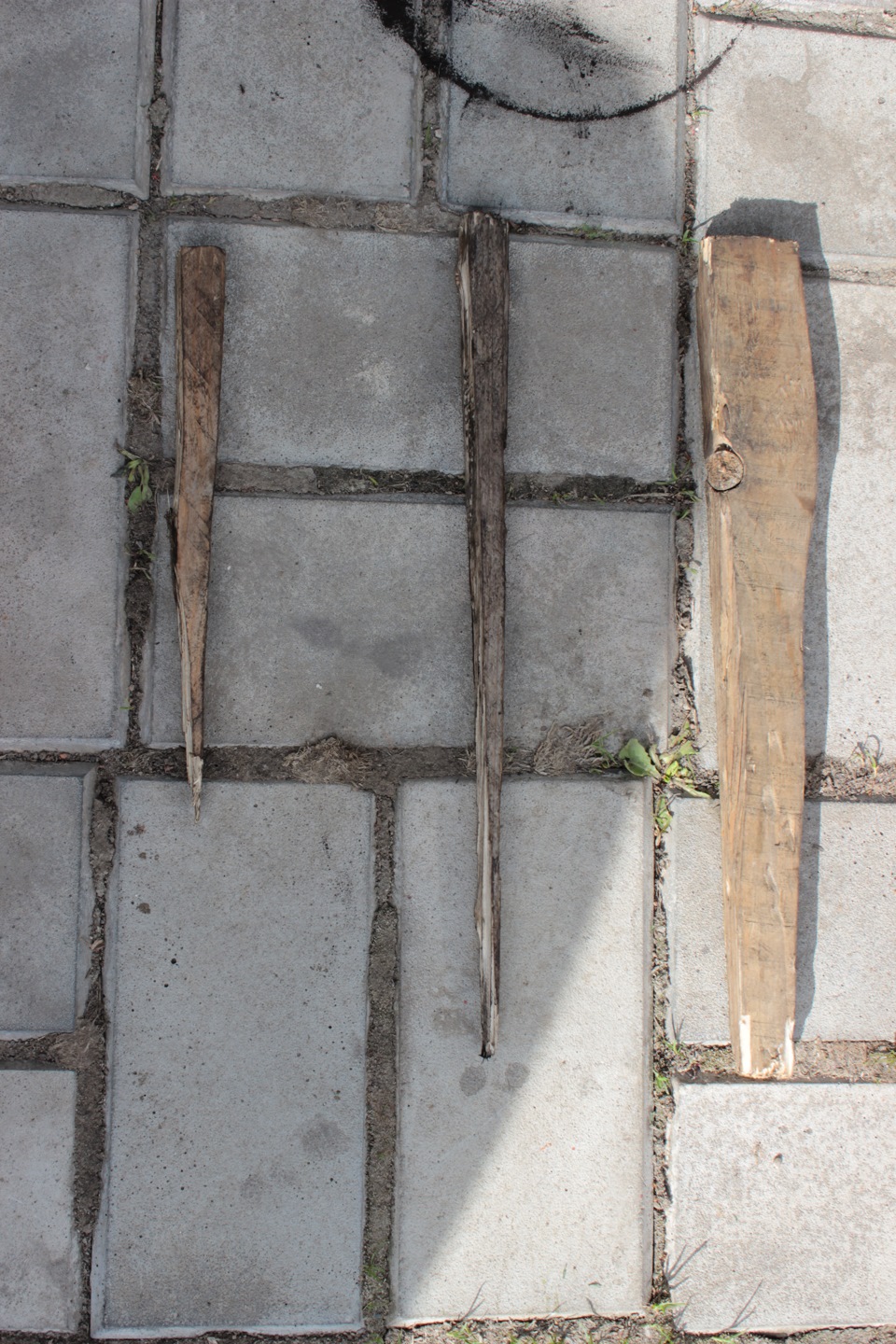

8.1)Поливаем рычаг WD-40, а мешающуюся пружинку привязываем веревочкой, и пока это дело откисает, берем топор, доску и идем мастерить специальную дилерскую приспособу! А это собственно говоря два клина для стопорения рычага и небольшой дрын, чтобы упереть его в крючок рычага с другой стороны и хирачить по нему молотком!

9)Легкими движениями, один клин вставляем между рычагом и шестерней датчика частоты вращения колеса вкручиваем клин, вращением ступицы и слегка заколачиваем его для надежности, примерно так:

Второй клин вбиваем между ступицей и рычагом:

10) теперь, когда рычаг зафиксирован, можно его сомкнуть.
С другой стороны тормозного щита, сомкните крючок до конца: через деревяшку постучите по нему молотком

Сомкнутый он выглядит так

бить нужно со стороны двигателя в сторону багажника, то есть от передней части автомобиля к задней

вы поймете, что рычаг сомкнулся по более глухим и твердым ударам.
Выходит рычаг туговато, с небольшим усилием, поэтому важно чтобы он был сложен.

11)Вытащите рычаг пассатижами со стороны передней части автомобиля (там где мотор).
12)Теперь когда рычаг разведения колодок ручника у нас в руках, нужно привести его в рабочее состояние, для этого обильно поливая вэдэшкой место соединения начинаем сводить и разводить его

самое трудное это сдвинуть его с места первый раз, а потом все легче и легче с каждым движением, WD-40 растворит и смоет всю ржавчину.
Продолжайте до тех пор пока рычаг не начнет смыкаться под собственным весом.

13)Для предотвращения дальнейшего закисания смажьте рычаг в местах соприкосновения металлов консистентной смазкой, лучше использовать термостойкую, я использовал смазку для направляющих колодок от BMW

14)Собери все в обратном порядке, желательно очистить колодки средством для очистки дисков. Ступицу пройти железной щеткой и смазать медной пастой, также смазать места соприкосновения тормозного диска с колесом.

Инструкция по замене колодок и регулировки стояночного тормоза KIA Sportage

Если автомобилист может отметить тот факт, что ручной тормоз его транспортного средства утратил присущую ему цепкость и каждый раз, когда появляется необходимость поставить автомобиль на ручник, приходится всё резче и выше дёргать стояночный рычаг, вероятнее всего, в скором будущем придётся ехать в сервисный центр. Однако, как показывает практика, подобные проблемы могут самостоятельно решиться автовладельцем. В нижеприведённом материале подробно рассмотрена регулировка ручного тормоза Киа Спортейдж 3 и 2.

Киа Спортейдж на эвакуаторе

Необходимость всё резче и выше дёргать стояночный рычаг – признак скорого ремонта

Быстрая помощь владельцу KIA Sportage

Итак, если возникли какие-либо существенные проблемы со стояночным тормозом KIA Sportage, обладателю этого авто наверняка сможет помочь банальное натяжение троса ручника. Чтобы осуществить эту манипуляцию, необходимо лишь посредством гайки, расположенной под дном бардачка, произвести следующие манипуляции: открыть отдел для перчаток, демонтировать вручную (без инструментов) гайку, взяв её за основание, и внимательно рассмотреть тросик с гайкой натяжения. Последнюю деталь устройства необходимо крутить строго по часовой стрелке таким образом, чтобы можно было зафиксировать «стопор» на 8 щелчков.

Если после того, как была произведена регулировка тросика ручника, ничего не поменялось кардинальным образом, возможно, понадобится замена колодок ручника Киа Спортейдж. Хотя, как правило, нормальная эксплуатация автомобиля слабо влияет на износ колодок. Даже при экстремальной езде и яром использовании ручника проще вырвать колодки из их стандартных посадочных мест, чем стереть их до того, как пригодится их замена.

Регулировка тросика ручника Киа Спортейдж

Если после регулировки тросика ручника ничего не изменилось, то требуется замена колодок ручника Киа Спортейдж

Чаще всего автовладельцу нужна замена колодок ручного тормоза Киа Спортейдж 2 из-за того, что рычаг, посредством которого разводятся колодки ручного тормоза, наглухо закис. Именно эту погрешность многие мастера называют недоработанной деталью машин словацкой сборки.

На самом деле, вернуть работоспособность этой детали не так уж и сложно, гораздо больше времени потребуется на то, чтобы добраться до неё и впоследствии всё установить обратно. Не следует забывать, что эта деталь парная.

Конечно, будет лучше, если работой с тормозной системой KIA Sportage 2 или 3-го поколения будет заниматься человек, обладающий определёнными навыками, понимающий устройство этой конструкции.

Среди прочего инструментария пригодятся: несколько ключей («12», «14», «17»), торцовая головка «14», плоскогубцы, и отвёртка с плоским лезвием. Не будет лишним наличие молотка, WD-40, железной щётки, жидкости, позволяющей очистить тормозные диски, и медной пасты.

Киа Спортейдж ручник

Как правило, даже при активном использовании ручника – это слабо влияет на износ колодок

Последовательность действий

Если регулировка ручника Киа Спортейдж 3 не дала ожидаемого эффекта, начать процедуру по реанимации ручной тормозной системы следует с того, что автовладелец должен застопорить своё транспортное средство. Иными словами, достаточно под колёсами расположить тяжёлые предметы, которые бы могли препятствовать его откату. Затем необходимо включить передачу и снять машину со стояночного тормоза.

Следующий шаг заключается в откручивании гаек на первом заднем колесе. Не следует забывать о том, что оно предварительно должно быть поднято посредством домкрата. После того как колесо будет демонтировано, нужно избавиться от болтов, с помощью которых крепят скобу суппорта к поворотному кулаку. Затем следует убрать суппорт с тормозного диска. Вероятнее всего, без незначительного разжатия колодок осуществить это мероприятие не удастся.

Демонтаж диска будет возможен после снятия болта, который соединял тормозной диск со ступицей. Как правило, более быстрого снятия диска можно добиться посредством аккуратных ударов резиновым молотком.

После этого нужно воздействием на чашку добиться поворота стержня на прямой угол (не более чем на 90°).

KIA Sportage на домкрате

Перед заменой колодок KIA Sportage необходимо поднять посредством домкрата

Посредством плоской отвёртки следует последовательно снять все пружины и аккуратно разложить их так, чтобы впоследствии всё поставить обратно в правильном порядке. Например, можно положить их в небольшой контейнер, залить WD-40, после чего демонтировать колодки.

Затем придётся расположиться непосредственно под самим автомобилем, что позволит изъять трос стояночного тормоза и выкрутить болты, расположенные в направляющей троса. Демонтируя сальник, нужно запомнить его местоположение.

Затем наступает самое сложное, чтобы регулировка ручника Киа Спортейдж 3 не была напрасной, следует извлечь рычаг. Специалисты рекомендуют демонтировать эту деталь только в сложенном состоянии.

Из-за того, что этот элемент конструкции закис, его придётся обработать WD-40. Затем следует сделать два клина, которые помогут застопорить рычаг.

Аккуратно, без рывков один из клиньев необходимо установить между рычагом и шестернёй датчика, регулирующего количество оборотов колеса. Второе клинообразное изделие должно расположиться между ступицей и рычагом. После подобной жёсткой фиксации рычаг следует сомкнуть.

KIA Sportage ручной тормоз

Регулировка ручника KIA Sportage подвластна автовладельцам, которые ни разу самостоятельно не разбирали тормозную систему

Более плотного прилегания рычага можно добиться ударами молотка со стороны тормозного щитка. Удары следует наносить от передней части транспортного средства к задней.

Выйти этот элемент сможет только тогда, когда он будет полностью свёрнут, окончательно достать его помогут пассатижи, направленные со стороны силового агрегата.

WD-40 поможет убрать с рычага разведения колодок стояночного тормоза всю накопившуюся ржавчину. Автовладельцу придётся неоднократно свести и развести его, пока деталь не начнёт плотно сгибаться самостоятельно.

Исключить дальнейшее образование ржавчины поможет консистентная смазка, которую следует нанести в местах соприкосновения металлов.

Сбор снятых деталей и запчастей, естественно, должен производиться в обратном порядке, процесс очистки колодок можно оптимизировать веществом, предназначенным для очищения дисков. Ступица, как правило, нуждается в очищении посредством железной щётки и смазке медной пастой. Не будет лишним пройти смазкой все соединительные участки, где тормозной диск контактирует с колесом.

Заключение

Регулировка ручного тормоза KIA Sportage 3 подвластна даже тем автовладельцам, которые ни разу самостоятельно не разбирали тормозную систему своего автомобиля. Для того чтобы осуществить грамотную настройку, необходимо подготовить инструментарий и изучить вышеприведённую инструкцию, поэтапно выполнив все действия.

Как отключить стояночный тормоз

Был вопрос по переговорке насчет того, как отключается ручник.

Вообще Пыжоны, конечно, сильно намудрили со стояночным тормозом. Видимо во Франции снег и морозы бывают редко и они его не отключают, в этом случае проблем он не создает и все очень удобно — при трогании тормоз сам отключается, когда запарковался — сам включается.

Была у меня такая ситуация. Прочитав при покупке инструкцию от машины (конечно не внимательно :)) я отметил, что зимой функцию автоматического включения-отключения лучше деактивировать через меню, что и было сделано как только начались морозы.

Один раз на перекрестке машина стала откатываться назад и что-то в лом было нажимать постоянно тормоз — взял и щелкнул клавишей включения стояночного тормоза. Зажегся зеленый, а тронуться я не могу — ручник заблокировал колеса напрочь, вообще не сдвинуться. Кое-как отполз рывками на обочину, словив кучу очень "лестных" отзывов. Дергал-дергал клавишу — ни фига тормоз ручной не отключается. Инструкции, конечно, с собой не было (на фига она русскому человеку, да?). Плюнул, залез в меню, активировал отключение ручника автоматически и (о, чудо!) при трогании он сам отключился.
Приехав домой стал разбираться с инструкцией. Все оказалось очень просто.
Если у Вас на зиму отключена функция автоматического включения-отключения ручника, то снять его нужно так:
1. Выжимаем педаль тормоза и держим ее не отпуская
2. Щелкаем клавишу ручника назад-вперед

3. Как только погаснет красный огонек на ручнике (ждать несколько секунд!) — отпускаем педаль тормоза
4. Все, ручник снялся, можно ехать.

Из недостатков деактивации функции можно отметить:
1. длительная процедура снятия с ручника — ждать отключения нужно 5-7 секунд
2. если вы выходите из машины, не поставив на ручник — начинается постоянный звон и пиликанье

Вот такая ситуация — может кому и пригодится.

Кстати, не нужно ставить ручник, когда Вы трогаетесь в горку. На 3008 в базе стоит Hill Assistance, который несколько секунд не дает машине скатиться назад, при переносе ноги с тормоза на газ.

С наступающим Новым годом и удачи на дорогах!

Что такое электрический стояночный тормоз в автомобиле?

Электронные ручники (EPB) в автомобилях начали появляться с начала 2000-х годов. В принципе электрический стояночный ручной тормоз был не нужен потребителям, так как всех устраивал классический ручник. Зачем же автомобильные компании начали применять новую технологию электронного ручника? На самом деле для этого были веские причины в автопромышленности. Давайте узнаем, что такое электрический (электронный) стояночный ручной тормоз, как он работает и зачем он пришел в современный автомобильный мир?

Что дает автопроизводителям электронный ручник? Во-первых, с помощью электронной системы ручника автомобильным компаниям нет необходимости в размещение в салоне автомобилей громоздкого и неудобного рычага стояночного тормоза.

Кроме того, также благодаря электронному ручному тормозу производители избавились от кабельно-тросового механизма, который соединял ручник в салоне с тормозными суппортами или цилиндрами (в зависимости от марки и модели), расположенные на задних колесах.

Где в автомобиле расположена кнопка или переключатель электронного ручного тормоза (ручника)?

Вместо огромной ручки стояночного тормоза в современных автомобилях, как правило, теперь устанавливают миниатюрный переключатель или кнопку. Это позволило освободить место в пространстве между сиденьями на центральной консоли.

Получив дополнительное пространство на центральной консоли между передними сиденьями, автопроизводители получили больше пространства для дополнительных важных удобств, таких как держатели стаканов (подстаканники), пепельниц, кнопок или колес управления информационно-развлекательной системой (в некоторых моделях в этом месте появился полноценный тачпад, которым стало возможно управлять функциями автомобиля, как смартфоном).

Теоретически переключатель или кнопка электронного ручника может быть установлена в любом месте салона. Но чаще всего управление электронным стояночным тормозом располагается на центральной консоли между сиденьем водителя и пассажира. Это место оказалось оптимальным для легкой досягаемости водителя.

Правда стоит отметить, что в наши дни такие компании, как Мерседес и Порше, плывут против течения и размещают кнопки управления электрическим ручником совершенно в других местах. Чаще всего слева от рулевой колонки под приборной панелью. Кнопка, как правило, обозначается литерой "Р".

Но, несмотря на ее необычное месторасположение, электронным ручником легко управлять. Но это позволило компаниям Мерседес и Порше сэкономить ещё пространство между сиденьями спереди, оснастив центральную консоль дополнительными кнопками для других функций, отвечающие за уровень комфорта и удобства в автомобиле.

Как работает электронный ручник?

Электронный ручник (EPB) работает с помощью специального отдельного электронного блока управления сточным тормозом. В некоторых автомобилях, в зависимости от производителя, электрический стояночный тормоз работает, как часть функции системы контроля устойчивости.

Так что электронный ручник активирует электрическую систему гидравлики задней тормозной системы, в отличие от классического ручного тормоза, который использует гидравлически-механическую систему. То есть в современном автомобиле, оснащенного электронным ручником, задние тормоза активируются с помощью электричества.

В зависимости от типа, модели и марки автомобиля, водитель, для того чтобы поставить автомобиль на электронный ручник, просто смещает переключатель или нажимает просто на соответствующую кнопку в салоне машины.

Далее кнопка или переключатель посылает сигнал блоку управления ручным тормозом, который в свою очередь передает сигнал на задние колеса, для включения гидравлически-электрических суппортов. В итоге автомобиль с помощью простого нажатия кнопки устанавливается на ручник.

Чтобы выключить электронный стояночный ручной тормоз, водитель передвигает переключатель в обратное положение или снова нажимает кнопку электронного ручника («Р») на панели, и тормозная система машины отжимает задние тормозные суппорты.

Преимущества электронного стояночного тормоза

Как мы уже упомянули выше, эта система ручного тормоза освобождает пространство внутри автомобиля. Но это не все. Например, технология электрического ручника имеет некоторые и другие преимущества.

Так благодаря электронному управлению ручника, позволило автопроизводителям автоматизировать процесс функции связанные с ручным стояночным тормозом. Так в некоторых автомобилях электроника может автоматически устанавливать и снимать транспортное средство с ручника.

Например, во многих современных транспортных средствах с электронным ручником стало возможным, при нажатии на педаль газа, автоматически снимать машину с ручного стояночного тормоза. Правда, как правило, для этого двери машины должны быть закрыты, водитель должен быть пристегнут ремнями безопасности, а положение коробки передач, должно быть установлено в режим "Драйв". Согласитесь очень удобная функция. Но без электронного ручника реализовать что-то подобное ранее было тяжело.

С другой стороны электронный ручник позволил автомобильным компаниям предусмотреть функцию, которая позволяет автоматически включать ручник, как только, например, откроется дверь автомобиля, ремень безопасности будет отстегнут, а коробка передач будет переведена на режим "Паркинг" или на нейтральное положение.

Правда, подобную опцию предлагают не все автопроизводители. Обычно подобной функцией оснащаются премиальные автомобили. Согласитесь актуальная опция, особенно для тех, кто забывает ставить машину на ручник.

Электронный ручной парковочный тормоз может также использоваться для ряда других функций. Например, таких, как система Hill Start Assist. Эта система автоматически включает задние тормоза, когда транспортное средство останавливается на наклонной поверхности и удерживает машину, предотвращая ее от скатывания, в тот момент, когда водитель перемещает ногу с тормоза на педаль газа.

Безопасность при использовании электронного ручника

В некоторых транспортных средствах электронный ручник может также использоваться в качестве аварийного тормоза. Так нажав и удерживая кнопку или переключатель, автомобиль начинает аварийную остановку. Правда, к сожалению, эта функция доступна не во всех автомобилях.

Правда, при использовании современного электронного ручника нужно соблюдать некоторые меры предосторожности. Особенно это касается технического обслуживания автомобиля. Например, перед какими-либо техническими работами электроника автомобиля должна быть переведена в сервисный режим, чтобы электрический стояночный тормоз не смог автоматически включиться во время проведения ремонта или обслуживания машины.

Особенно это касается работ связанных с подвеской или тормозной системой. В противном случае, если не отключить электронный ручник, то это не только может повредить некоторые части машины, но и может привести к травме человека, который проводит работы с автомобилем.

В целом электронный стояночный тормоз простая и умная система. К тому же она не нуждается в периодической регулировке, поскольку между кнопкой (или переключателем) и задней тормозной системой нет механической связи с помощью троса, который со временем растягивается.

Также электронный ручник избавил нас от архаичного дерганья ручки стояночного тормоза, чтобы установить машину на ручник.

Так что, несмотря на то, что в принципе владельцев раньше вполне устраивал классический ручной тормоз, появление электронного стояночного тормоза позволило автопроизводителем существенно повысить уровень комфорта в современных автомобилях, а также значительно увеличить безопасность тормозной системы.

Стояночный тормоз является неотъемлемой частью всей тормозной системы автомобиля в целом. Одной из задач, которую выполняет стояночный тормоз – это фиксация автомобиля или любого другого транспортного средства в непоколебимом состоянии относительно земли. Стояночный тормоз можно классифицировать на два вида.

Первый вид ручной стояночный тормоз, еще автомобилисты не редко называют его “ручник”. Рычаг ручного тормоза располагается рядом с водительским сиденьем. В зависимости от того с какой стороны располагается в автомобиле руль, ручной тормоз будет находиться либо справа, либо слева от водителя.

Второй вид ножной стояночный тормоз, его как вы наверняка догадались принято называть “ножник”. Чаще всего этот вид стояночного тормоза преобладает на автомобилях, у которых не механическая коробка передач, а автоматическая. В действие он приводится ножной педалью, которая располагается слева от сцепления или газа. Ножной стояночный тормоз состоит из нескольких важных элементов:

Во время плавного надавливания на педаль стояночного тормоза в действие приводится трос тормоза. После нажатия педаль становится не подвижной. Она надежна, зафиксирована храповиком, как и сам автомобиль благодаря натяжению тормозного троса.

Выключение ножного стояночного тормоза может быть либо ручным, либо при помощи той же педали тормоза. Чаще всего если выключение ручное, то на ручке разблокировки стояночного тормоза изображена пиктограмма кружочка со значком P внутри нее. Для большинства водителей, которые сталкиваются с этим впервые, подобное отключение кажется не привычным. Когда вы тянете рукоятку разблокировки ножного тормоза на себя, в этот момент происходит ослабление храповика и педель тормоза разблокируется. За счет демпфирующего эффекта педаль плавно отжимается в первоначальное положение. Трос тормоза, который только что был, натянут, как струна ослабевает, тем самым стояночный тормоз перестает быть активным, колеса освобождаются, и автомобиль может двигаться с места.

При помощи ножного тормоза, возможно, вписываться в повороты и выполнять различные трюки. Порой в той или иной ситуации двигаясь по трассе, возникает ощущение, что вылет с нее не минуем. В этом случае может помочь вписаться в поворот ножной тормоз. Для того что бы это сделать, во время поворота в момент когда передние колеса автомобиля повернуты, заблокируйте задние колеса при помощи ножного стояночного тормоза. Водителю крайне важно поймать именно тот миг, когда колеса машины повернуты на требуемый угол. Что бы это делать с легкостью и простотой необходимо время от времени практиковаться на открытых безлюдных местах или записаться на курсы контр аварийной подготовки. После того как маневр успешно завершен разблокровать “ножник”. Если момент разблокировки прозевать, то высока вероятность того что машину закрутит. Поэтому полезно тренироваться ногой блокируем тормоз, а рукояткой разблокируем. Во время таких маневров не стоит резко вертеть рулем и давить сильно на газ, делайте все плавно и аккуратно. А вообще, что бы избежать подобных ситуаций, не превышайте скоростной режим.
