Датчик детонации (дд)
Недавно заметил что двигатель по тряхивает, решил снять датчик детонации и проверить его, вот таким методом.
Заранее стоит отметить, что датчик детонации очень редко выходит из строя. Чаще всего проблема кроется в проводке а не в самом датчике.
Диагностика датчика детонации
Для проверки нам понадобятся:
— торцовый ключ на «13» (для одноконтактного датчика) или на «22» (для двухконтактоного датчика)
1. Нам нужно снять датчик детонации с блока двигателя. Чтобы узнать как снять датчик, смотрим здесь:
2. Настраиваем мультиметр в режим вольтметра с пределом измерения в 200 Мв.
3. Подключаем выводы датчика к мультиметру (двухконтактный датчик)и начинаем постукивать по корпусу датчика болтом или отвёрткой. При этом показания на вольтметре должны измеряться: в момент удара должны появляться скачки напряжения. Чем сильнее удар, тем выше скачок. Если скачков не наблюдается, то датчик под замену. На одноконтактном датчике щупы тестера подключаем к самому контакту и к корпусу датчика. Далее процесс проверки аналогичный.
4. Попробуйте прозвонить проводу, возможно, где то обрыв контактов.
Вот и вся проверка. Более точно датчик можно проверить только на специальном оборудовании. Попробуйте зачистит место крепления датчика и контакты, возможно это решит проблему, потому что, как упоминалось ранее, дело скорее всего в контактах.
Если же ваш датчик не работает, то я не советую вам покупать новый заводской датчик детонации. Потому что это как лотерея: из 10 купленных 1 рабочий. Рабочий вазовский датчик – большая редкость, да и большинство из них пустые внутри. Предлагаю вам покупать бошевский, который идёт на все авто, где очень редко встречаются подделки, ну или Волговский датчик детонации от 406 мотора, который выглядит и встаёт как родной.
Проверил не работает, хотя чек не горит, но об этом я еще напишу, пошел к знакомому в авто запчасти что бы купить новый датчик, взял вольтметр и давай проверять, у него было всего 4 датчика из них рабочих 0 фирма хз написано сделано в России
решил я отключить датчик и завести чек не горит поехал с отключенным датчиком домой чек так и не загорелся, что такое всю голову поломал, потом дошло что можно взять и отключить его что бы чек не горел, кто то до меня так сделал (Снял галочку, убрать маску ошибок) и вуаля теперь хоть выкинь датчик чек гореть не будет, но меня это не устраивает чек не горит а поломка есть, нужно ехать на диагностику.
Датчик детонации: как проверить и поменять
Датчик детонации (ДД) непосредственно не влияет на работу мотора, но если он выйдет из строя, это может привести к печальным последствиям. Детонация — одна из главных угроз для силового агрегата. Она имеет огромную силу, и если система ее предупреждения будет работать некорректно, мотор перестанет функционировать уже через 6 000 км пробега. Чтобы этого не допустить, нужно знать все признаки неисправности датчика детонации и способы устранения поломки.
За что отвечает датчик детонации и на что он влияет?
Деталь устанавливается на автомобили с моторами, работающими на бензине. Это одно из основных звеньев системы управления. Назначение датчика — контроль над уровнем детонации. Применение компонента позволяет существенно экономить топливо, а силовой агрегат при этом начинает работать на полную мощность.
Схема датчика детонации
В карбюраторных моторах, чтобы предотвратить детонацию, трамблер прокручивают руками, что несколько замедляет процесс зажигания. В современных моторах ручная регулировка невозможна, так как за это отвечает электронная система. Контролирующий датчик настроен на определенный диапазон и работает на основе пьезоэффекта.
Устройство контролирует систему запуска мотора и отвечает за его корректную работу. Составляющие механизма — это:
- пластинка вибрации;
- электрокомпонент — наподобие пьезо;
- контрольный провод;
- обмотка.
Где находится ДД?
Сенсор закреплен на блоке, который может быть как из чугуна, так и алюминия. Расположен между 2-м и 3-м цилиндрами. Это самое «горячее» место в блоке, одинаково удалённое от обоих цилиндров. Место выбрано не случайно, ведь детонация начинается в самой горячей камере. Остальные цилиндры работают в условиях, приближенных к допустимой норме.
Где находится датчик детонации
Датчик установлен на гладкой и ровной поверхности. Это позволяет исключить возможность искажения звука и понизить акустическое сопротивление. Корпус закреплен при помощи шпилечного соединения, которое обеспечивает его уверенное прилегание к установочному месту. Расположение может быть и другим — многое зависит от марки автомобиля — но установка всегда производится на корпус мотора. Размер детали не превышает размера спичечного коробка.
Как работает датчик детонации?
Принцип работы агрегата основан на пьезоэффекте. Сигнал постоянного тока поступает к нему от контроллера. Внутри сенсора находится специальный резистор, предназначенный для уменьшения напряжения. После того, как напряжение уменьшается в 2 раза, оно вновь поступает на контроллер. Электроток в это время уже имеет переменное значение. Возвратный сигнал передается по цепи, воспроизводящей опорное напряжение. Это становится возможным из-за того, что импульс приходит в виде постоянного электротока, а возвращается в виде переменного.
Сигнал воспроизводится в моторе во время детонационной вспышки. Его амплитуда зависит от мощности детонации. Если мотор функционирует в обычном режиме, на контроллер поступает обратный сигнал мощностью в 2,5В. В этом случае контроллер не изменяет режим работы мотора. Если же значение сигнала будет иным, произойдет изменение угла опережения зажигания. Делается это для частичного погашения детонации. Мотор в этот момент переключается на безопасный режим – благодаря тому же датчику.
Признаки неисправности датчика детонации
На панели приборов есть индикатор, который показывает состояние датчика детонации. Индикатор может гореть периодически, во время повышения нагрузки или постоянно. Если импульс отсутствует, непосредственно на работу силового агрегата это не влияет — но на динамике авто скажется обязательно.
Симптомы неисправности компонента таковы:
- За окном автомобиля стоит холодная погода, а двигатель начал слишком быстро перегреваться.
- Мощность мотора значительно уменьшилась.
- Появилось калильное зажигание.
- Автомобиль стал значительно хуже разгоняться.
- Топливо стало потребляться в больших количествах. Иногда кажется, что бензин просто испаряется.
- На свечах зажигания стало появляться намного больше нагара.
Значительно увеличивается детонация при увеличении скорости.
Чтобы точно определить причину поломки датчика, нужно иметь определенный опыт. Ничего сложного здесь нет, но важно понимать суть процесса функционирования узла.
Как проверить
Если компонент сломался, авто будет продолжать функционировать в прежнем режиме. Ярко выраженных симптомов неисправности может и не быть. Если произойдет поломка, она будет считаться электронной, так как прибор — часть электроники автомобиля.

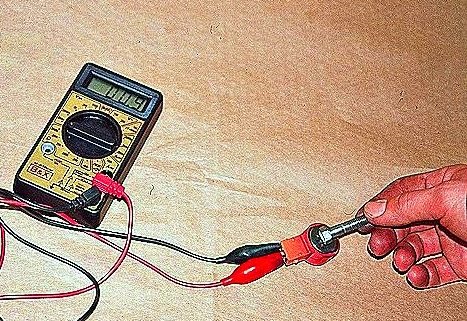

Проверка датчика детонации мультиметром
Поломка устройства может возникнуть по самым разным причинам – например, из-за неисправности самого прибора, замыкания системы или обрыва сигнального провода. Что провести самостоятельную диагностику, нужно определить, где находится датчик. В руководстве по эксплуатации авто есть информация об этом.
Далее начинаем снимать крепление. Откручиваем гайку на шпильке. Электроразъем отключаем и убираем в сторону. Со шпильки снимается корпус устройства. Проверка датчика детонации осуществляется при помощи двух проводов — сигнального и массы. Помните, что внутри устройства хрупкий пьезоэлектрический кристалл. Конечно, система предусматривает определенную защиту в виде компенсаторов, но от сильного механического воздействия она не спасет. Разбирать датчик не стоит, так как герметичность корпуса нарушать недопустимо.
Проверять лучше мультиметром. На его проводах не должно быть скруток. Лучше использовать прибор с короткими проводами. Щуп минуса подключается к отверстию датчика, расположенному в центре, а плюсовой — к разъему управления. Если прибор исправен, индикатор мультиметра покажет скачек электричества в 40-150 мВ.
Если устройство неисправно, активности не будет. Можно провести проверку несколькими устройствами — тогда не останется сомнений, что процедура проведена корректно. После диагностики проводится замена дефектного сенсора.
Замена датчика детонации
Если сенсор не работает, его необходимо заменить — других вариантов здесь нет. Стоит устройство недорого, найти его можно в любом специализированном магазине. Конечно, цена зависит от марки и модели машины, но в целом она невысока. Замену устройства можно провести и самостоятельно, но при отсутствии навыков и опыта лучше обратиться к мастерам. Они возьмут за работу 2-3 тыс. рублей.
Перед заменой надо дать мотору остыть и обесточить автомобиль, отключив минусовую клемму аккумуляторной батареи. На некоторых автомобилях устройство расположено таким образом, что снять его получится без усилий.
Замена датчика детонации
Для демонтажа устройства понадобится ключ на 12 — им отворачивается крепежный болт. Дальше устройство отключается и вынимается. На его место ставится новый датчик. Сборка происходит в обратном порядке.
Покупая новый датчик, смотрите на то, чтобы его каталожный номер совпадал с номером старого компонента. Тогда ЭБУ будет работать полностью корректно. Не покупайте устройства от китайских производителей — стоят они, конечно, дешевле, но экономия наверняка выйдет боком.
Датчик детонации — это очень важный и вместе с тем несложный прибор, заменить который можно, не прилагая особых усилий. Важно вовремя определить неисправность, чтобы не нанести вред автомобилю ездой с неисправным сенсором.
датчики детонации — заглушить.
Сообщение от KIL74
давайте разговоры на тему — что хорошо а что плохо ИСКЛЮЧИМ СРАЗУ (ато как обычно тема перерастет не в то русло!)
есть цель — дать в ЕКУ постоянный сигнал об отсутствии детонации — КАК ?
Сообщение от KIL74
ну тогда встречный вопрос — нету ли у датчиков зависимости от массы (минус) который на блоке ?
и нету ли к примеру в ЕКУ оценки того что датчики функционируют — обязательное наличие минимальной детонации — что говорит о том что мотор работает.
короче все идет к тому чтобы не получилась что изолировав датчики — пойдет какаято не нужная реакция.
Сообщение от Adrian
ну тогда встречный вопрос — нету ли у датчиков зависимости от массы (минус) который на блоке ?
и нету ли к примеру в ЕКУ оценки того что датчики функционируют — обязательное наличие минимальной детонации — что говорит о том что мотор работает.
короче все идет к тому чтобы не получилась что изолировав датчики — пойдет какаято не нужная реакция.
Ну да, мозги тестируются при включении зажигания, когда движка не крутится.
Следовательно ДД тестируется на разрыв/К.З./сопротивление.
Вывод: открутить от блока, прикрутить к датчику провод на "массу" на всякий случай. Завернуть во что нибудь мягкое и прикрепить, чтоб не болтался.
Я прикололся просто от: "Отключать его нельзя т.к в следствии детонации, которая ни как не будет контролироваться, может произойти сбигание колец т.е. прорези всех колец могут встать в одну линию." 🙂
