Установка тормозной системы BMW Performance. Передняя ось.
Желание поставить эти тормоза появилась после общения с RuS1kk , т.к. на свой авто он их поставил уже давно.
Долго я все обдумывал, и примерно столько же собирал нужные запчасти и элементы для установки.
Комплектующие:
Передние суппорта 6 поршневые производство Brembo, специально для BMW.
С конвейера в оригинальных комплектациях тормозная система BMW Performance (опция SZP1A), ставилась на E88 и E82 в модификации 135i с двигателями N54B30A и N55B30A.
Но дооснастить такими тормозами, без каких либо изменений можно любую копейку в кузове E81, E82, E87, E88. А также все тройки пятого поколения E90, E91, E92, E93.
Новые суппорта на момент поисков стоили от 19000 рублей за суппорт, разумеется под заказ с Германии. Это немного превышало мой бюджет, поэтому я искал вариант б/у суппортов, и нашел. вместе с крепежной скобой. Остальные комплектующие покупались новые.
Артикулы из каталога:
Суппорт тормозной передний левый 34106786059 или 34106860143.
Суппорт тормозной передний правый 34106860144 или 34106786060.
Комплект дооснащения: левый — 34116786741, правый — 34116786742.
Различий между суппортами я нигде не нашел, разве что цвет у комплекта дооснащения желтый.
Тормозные диски взяты от M3 CSL в кузове E46 (как и у RuS1kk`а).
Артикулы из каталога:

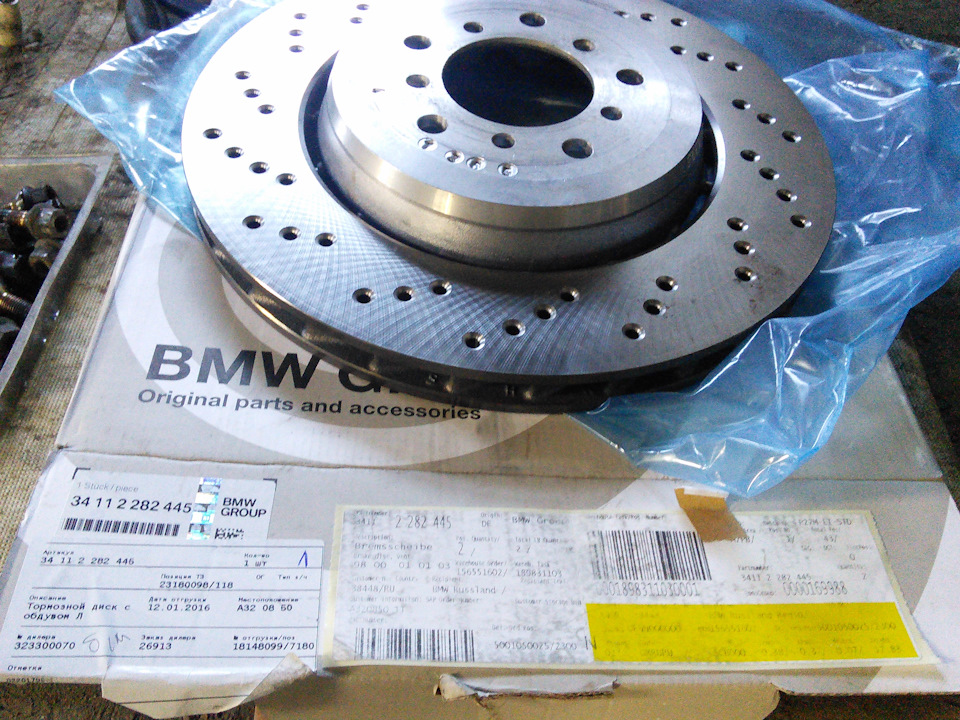

Тормозной диск вентилируемый левый передний — 34112282445

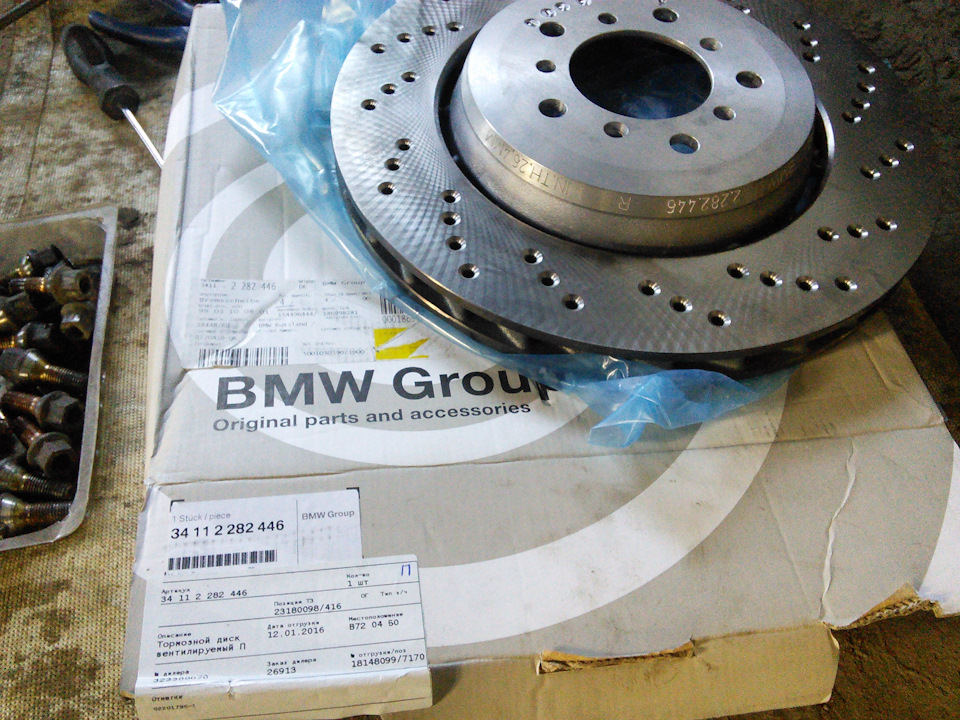

Тормозной диск вентилируемый правый передний — 34112282446

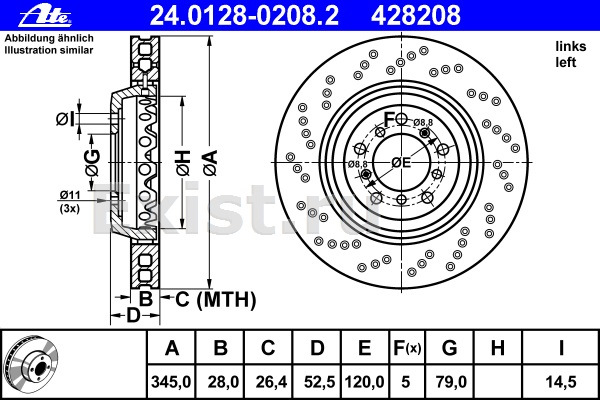

Схема диска с размерами:

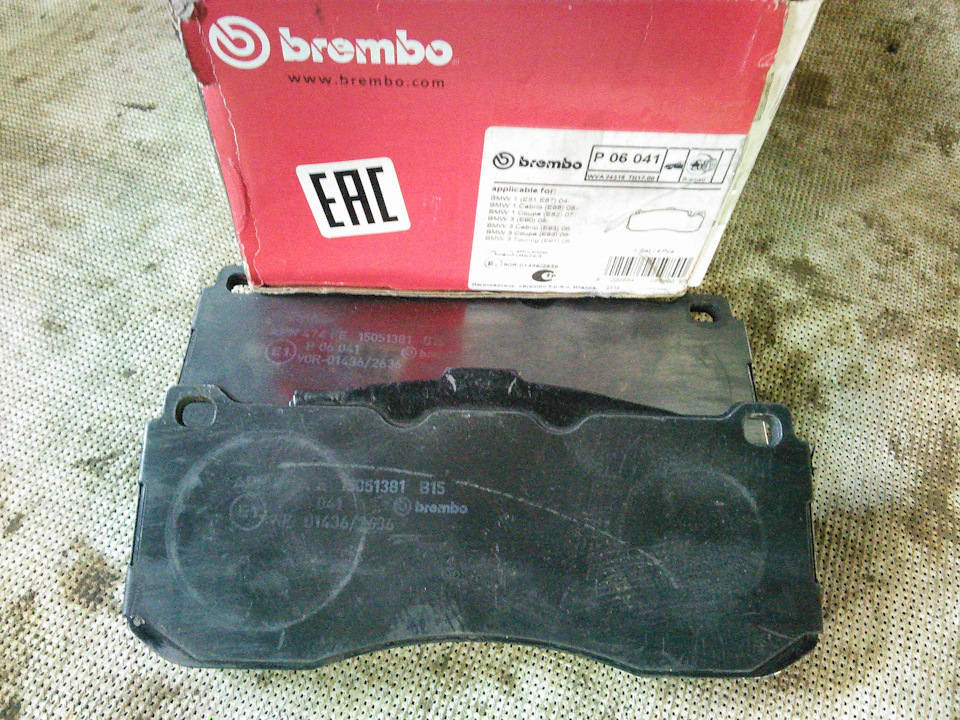

Колодки тормозные дисковые передние.
Brembo P06041. Либо любой аналог оригинала BMW 34116786044.

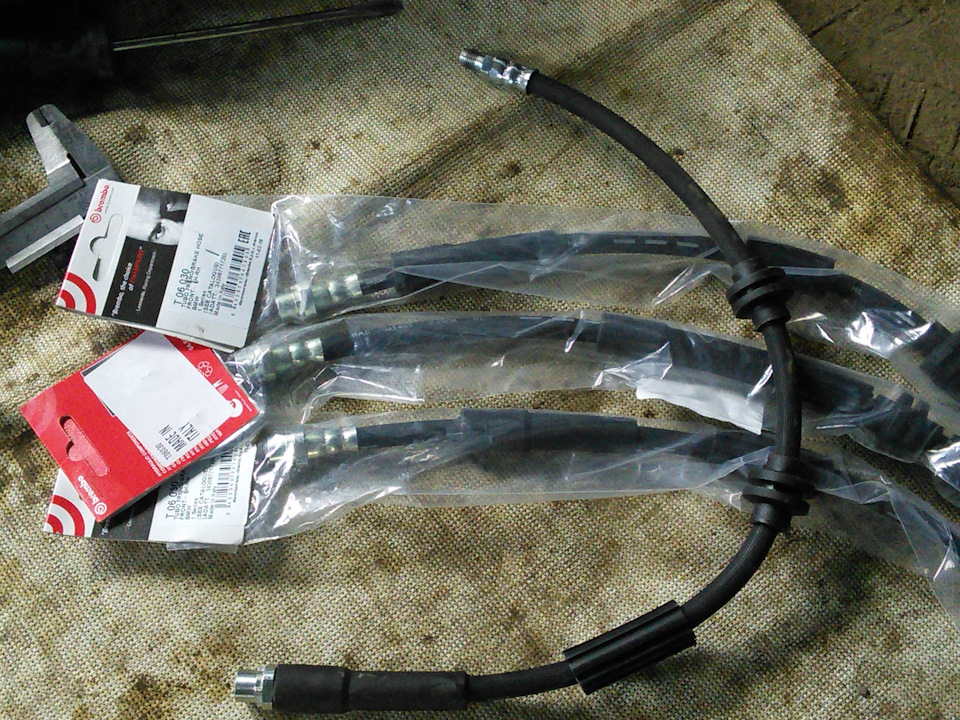

Шланги тормозные передние.
Brembo T06030. Либо любой аналог оригинала BMW 34306790550.

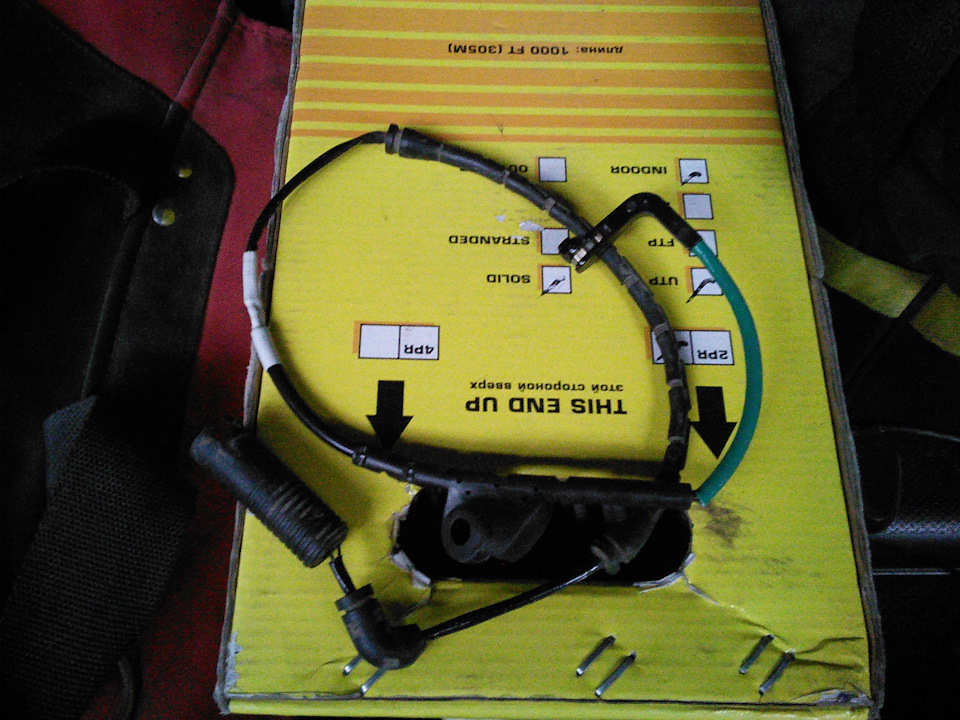

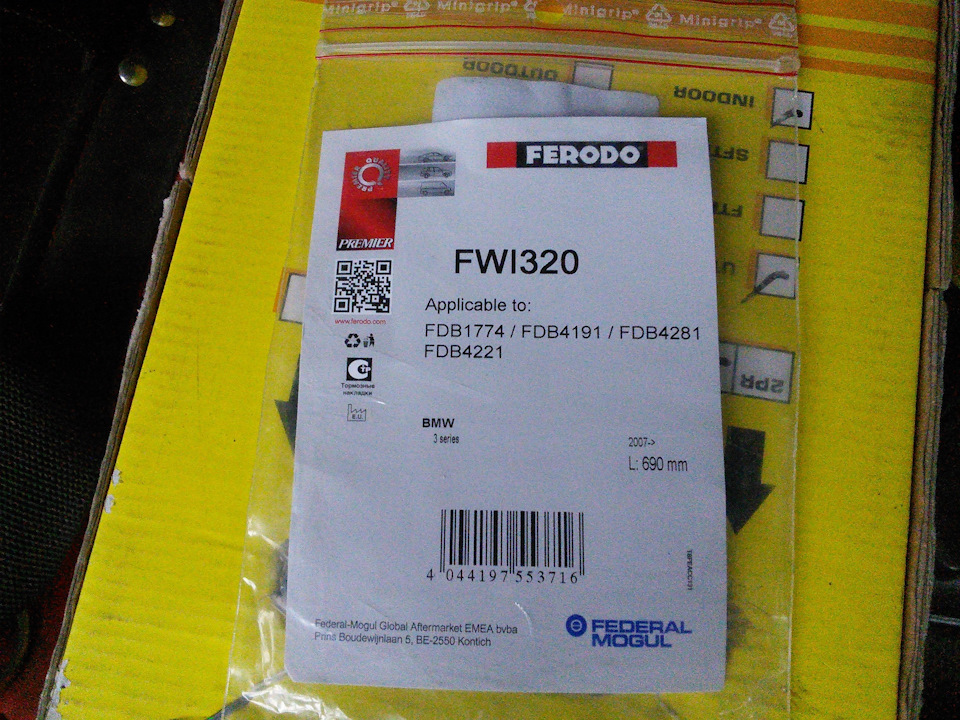

Датчик износа тормозных колодок.
Ferodo FWI320. Либо любой аналог оригинала BMW 34356794285 или 34356789440 или 34356779619.
От нового датчика нужна лишь та часть которая подключается к колодке. От старого эта часть отрезается, то что осталось соединяется.

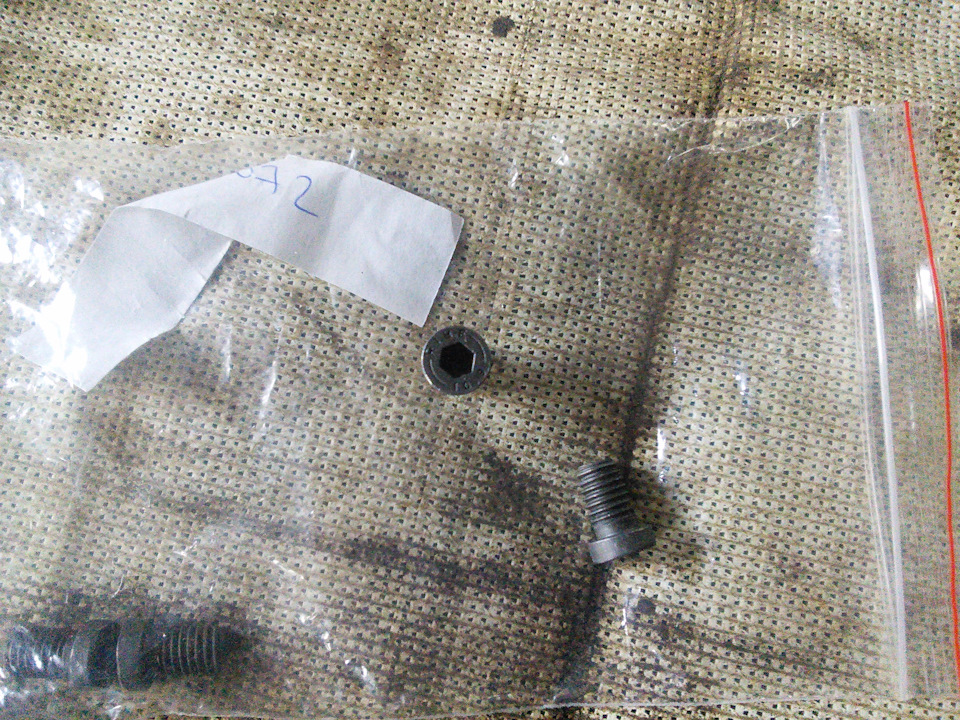

Болт крепления переднего тормозного диска.
Штатный не подходит. Нужно 2 штуки BMW 34111123072. Аналогов я не нашел.
Установка.

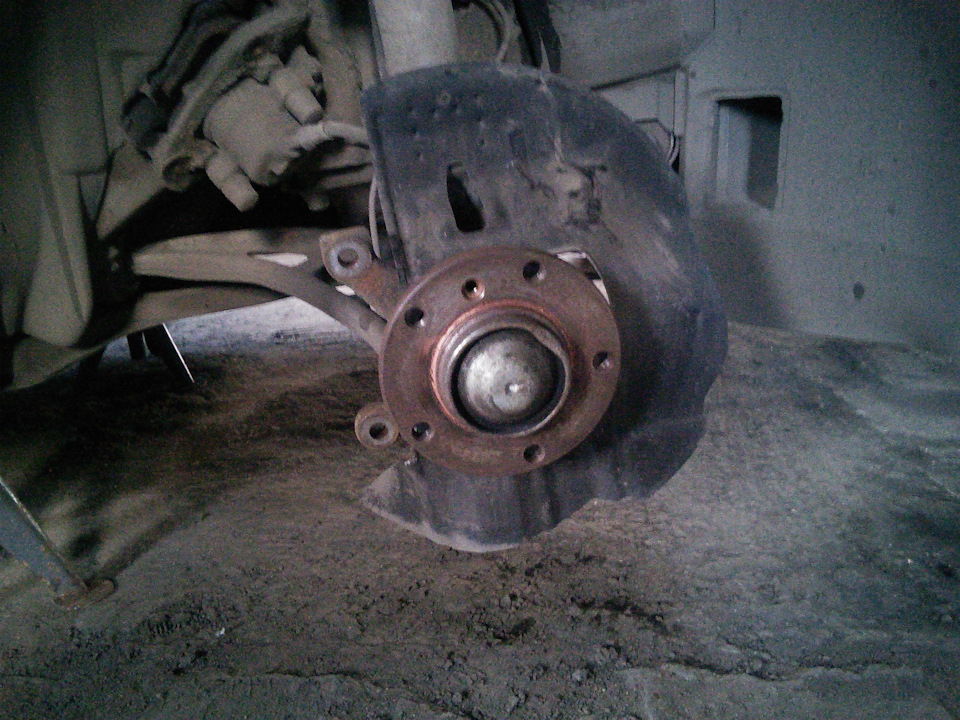

Снимает штатный суппорт, крепежную скобу, тормозной диск.

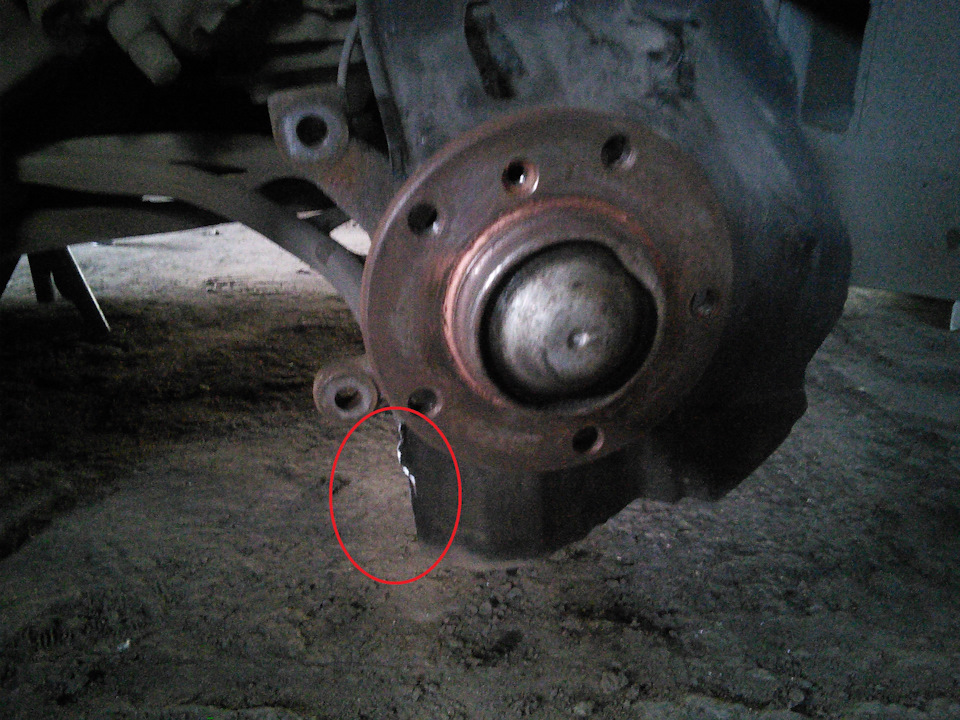

Болгаркой спиливает нижний уголок (край) защитного кожуха. Он будет упираться в суппорт и мешать.
Ставим тормозной диск. Крепим винтом.
Далее нужно подогнать место установки суппорта к поворотному кулаку.
Я использовал шайбы подходящего диаметра 30 мм с центральным отверстием 12,5 мм.
А толщину шайб уже подгонял по месту установки.

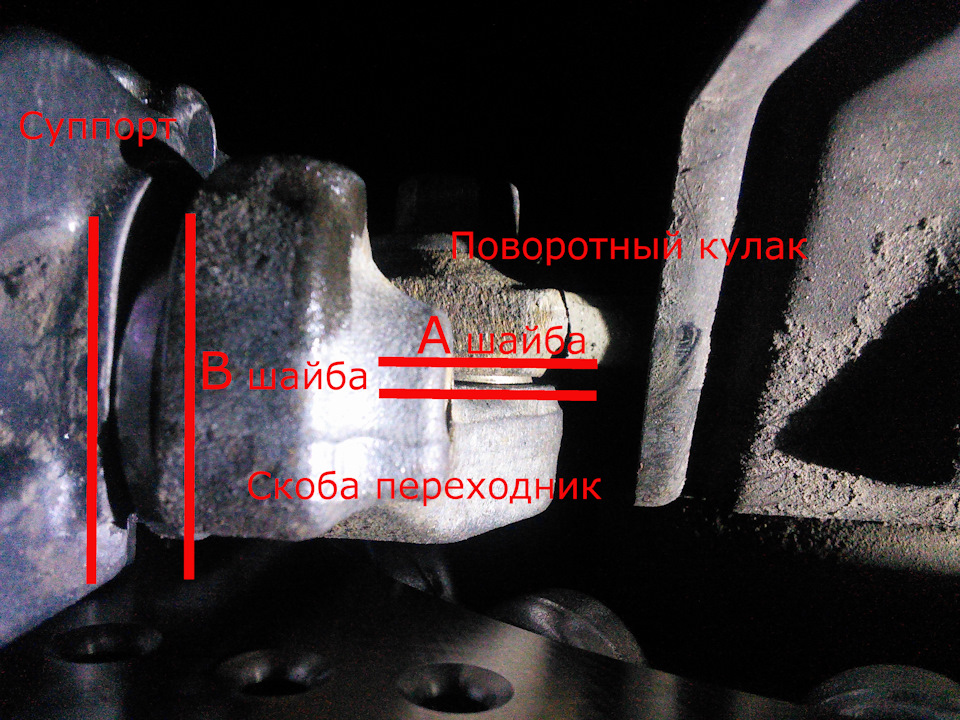

A шайба.
Ставится между поворотным кулаком и крепежной скобой. Изначальная толщина 2 мм уменьшена до 1,2 мм.
В шайба.
Ставится между крепежной скобой и суппортом. Изначальная толщина 5 мм уменьшена до 4,6 мм.
Первостепенное значение имеет толщина A шайбы, т.к. от этого зависит центровка суппорта относительно тормозного диска, и внутренняя либо наружная колодка не будут давить на тормозной диск.
— Для этого суппорта предназначены тормозные диски 338×26 мм, я ставлю 345×28 мм.
Уже превышаем на 2 мм штатную толщину. Но под суппорт диск встает без проблем (как заметил RuS1kk: "Диск толщиной 30 мм уже не влезет").
— Толщина тормозных колодок 17 мм. (Brembo P06041)
— Все вместе (сандвич) 62 мм (+/- 0,1 мм)
— Но расстояние между поршнями тормозного суппорта 61 мм, и мой бутерброд не помещается в суппорт.
— Уменьшаем методом трения толщину тормозных колодок до 16,5 мм, что дает нам возможность впритык надеть суппорт с колодками на тормозной диск.
Поэтому толщина шайбы A очень важна!
Толщина шайбы B влияет на расположение колодки относительно рабочей плоскости тормозного диска. Доли мм здесь уже не играют такую важную роль. Я остановился на выше указанном параметре, колодка легла точно на рабочую плоскость.

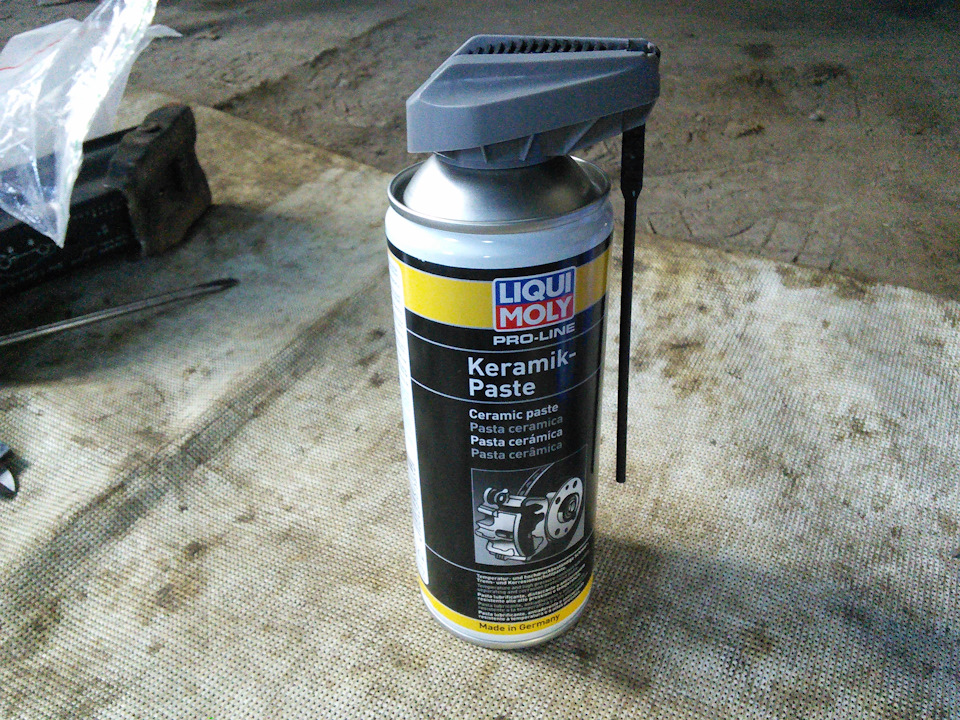

При монтаже колодок использовал керамическую пасту для тормозов: Liqui Moly 7385.
Монтаж шлангов.
Сначала шланг подсоединяется к суппорту, а потом к тормозной магистрали.
Не жалейте WD-40 для откручивания соединения тормозного шланга и стальной тормозной магистрали.
Честно скажу очень очково было раскручивать этот элемент потому, что я практически уверен, что его никто никогда не трогал. И я боялся свернуть гайку на тормозной магистрали. Но все же со страшным хрустом все было поменяно и я выдохнул :)))
На стойке есть паз для фиксации, он немного узковат для нового шланга. Увеличиваем посадочное место и крепим шланг.
