Замена передних ступичных подшипников

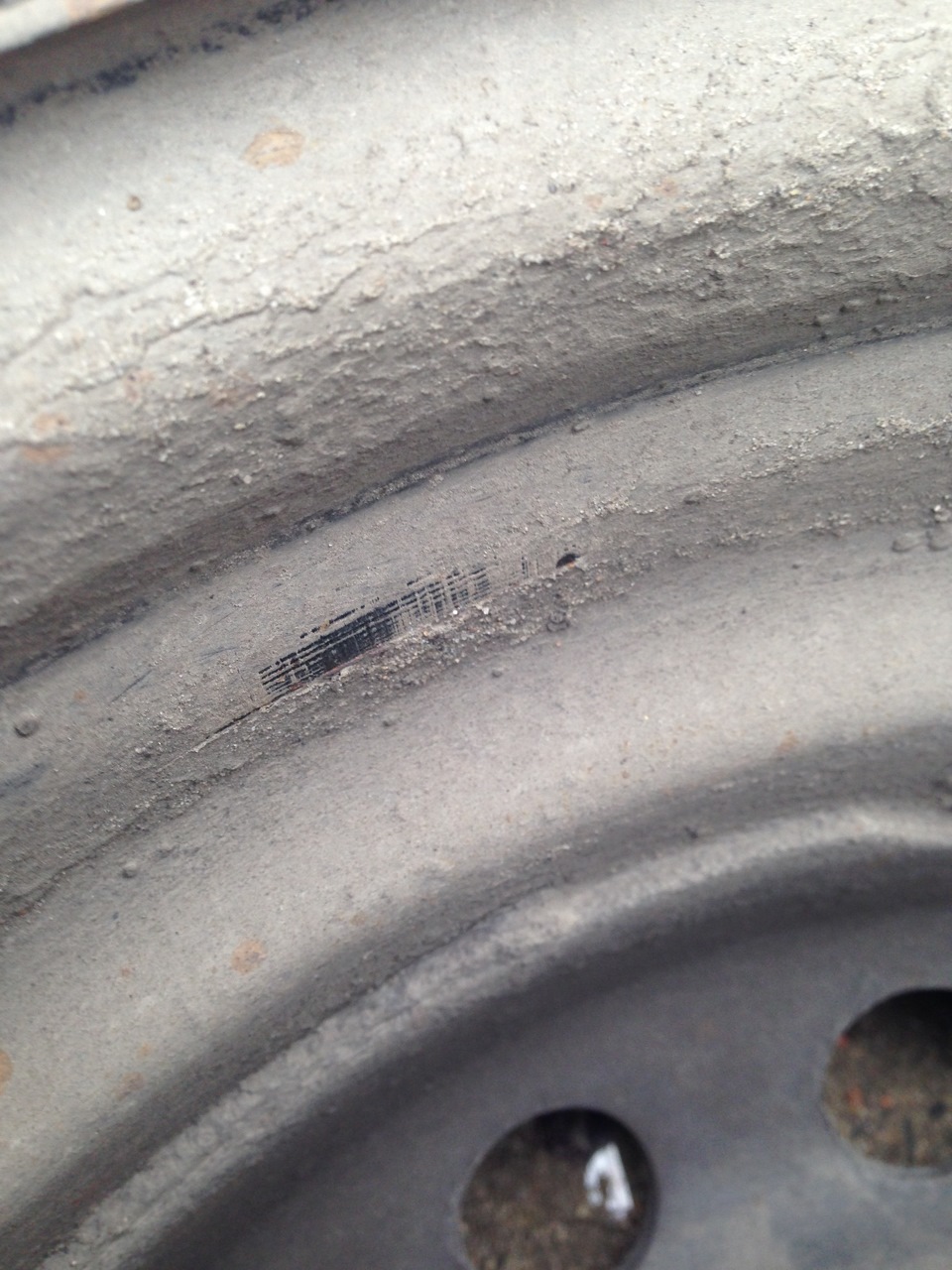

Всем привет. Хочу рассказать, как я менял ступичные подшипники. Загудели они у меня еще по осени. Запчасти я купил, фирму взял skf, оригинал был очень дорог. По этому взял середнячок. Ввиду отсутствия гаража машину ремонтирую только в теплое время года около дома. В итоге, когда я получил запчасти, было уже довольно холодно и замену я отложил до весны. К этой весне подшипники совсем стали плохими — гуд стоял такой, что уши закладывало. Когда переобувался на лето, покачал колесо, справа люфт был 2 см, слева где-то 0,5. дошло до такого, что диск стал задевать за суппорт, так как колесо становилось набекрень.
Наконец наступила теплая погода и я приступил к замене. Сорвал колесные болты. начал срывать ступичные гайки. Без вд-ешки тут делать нечего. Все, что откручиваем, обильно брызгаем. С левой стороны все отлично открутилось, справа "болты". Мучился, мучился, сломал ключ. Вот, если что мой набор.

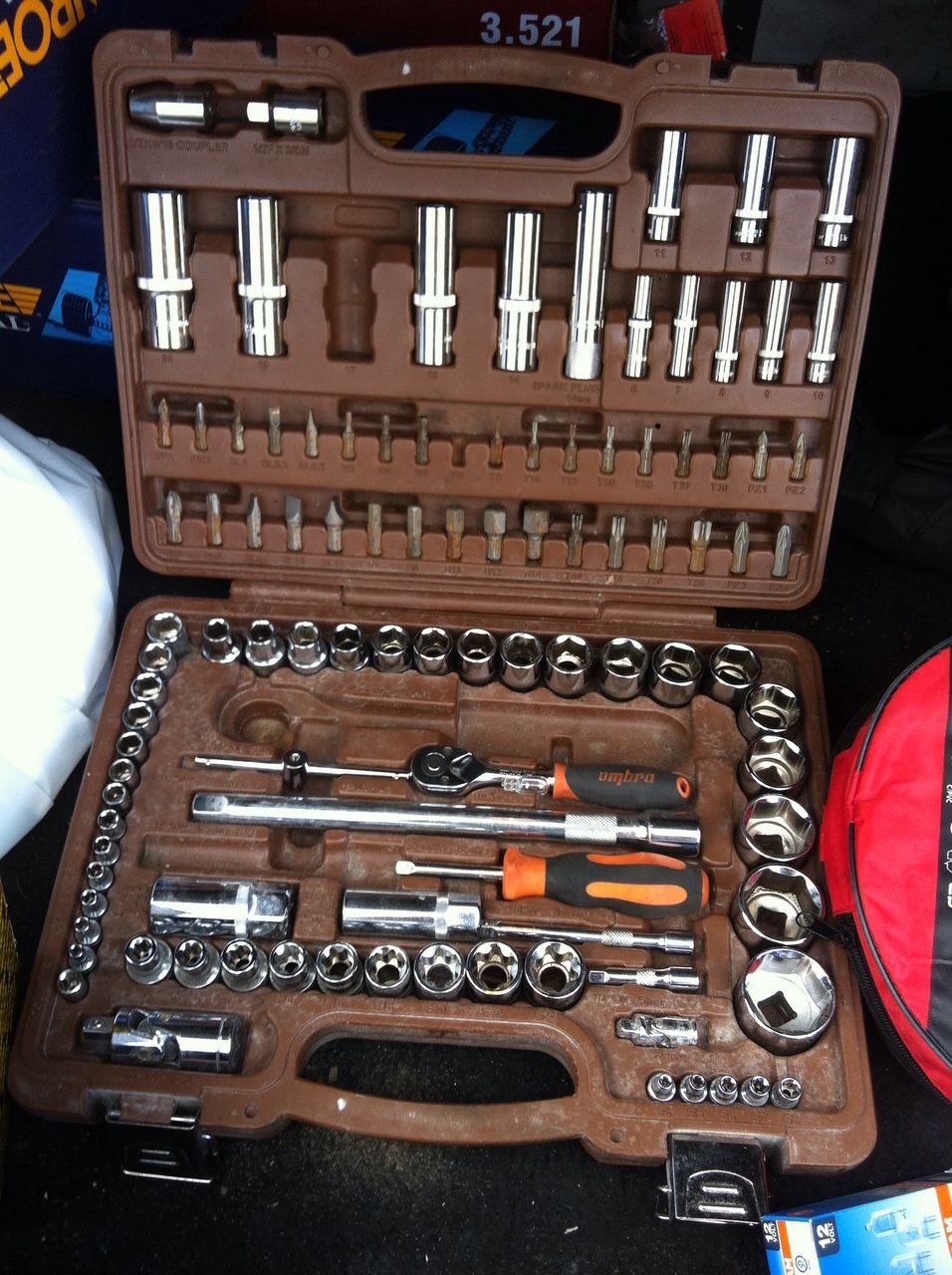

На этом замена закончилась. В течении недели я купил 2 ключа, и брызгал злополучную гайку вд-шкой. Наступили выходные и я снова в бой. Сломал 2 ключа, которые купил и пригорюнился. В итоге доехал до ближайшего сервиса, где попросил помочь отвернуть. Пневмоинструмент оказался бессилен. В ход пошел полуметровый ключ. В итоге мужик тужился, тужился, прыгал, потом упал. Мне аж стыдно стало. Потом он нарастил ключ до полутораметров и вдвоем кое как гайку сорвали и я поехал к дому. Поддомкратил машину, снял колесо, подставил козла.

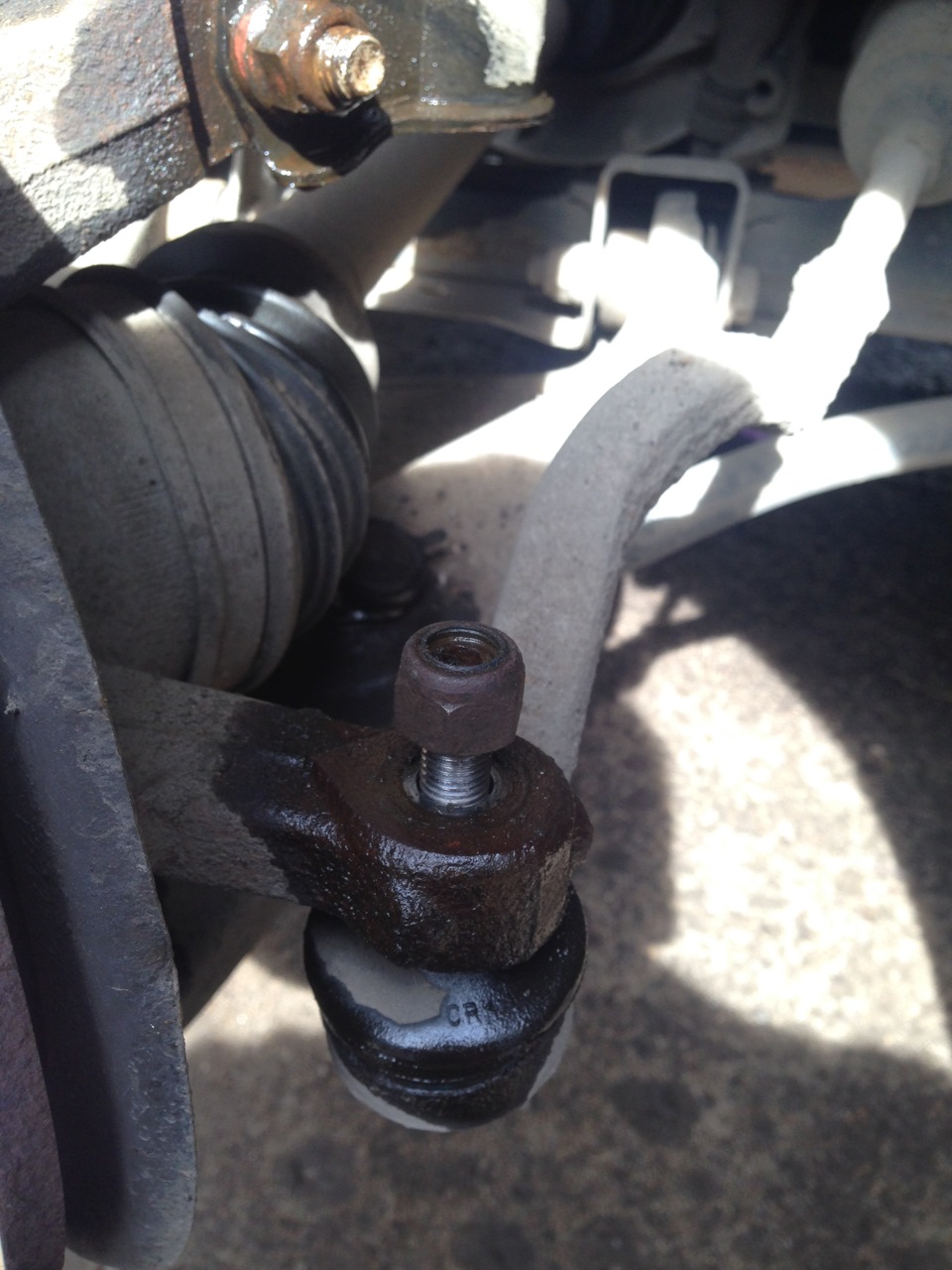

Нам нужно открутить рулевой наконечник, затем его выбить. Бейте резко, чтобы выбить за раз, если бить потихоньку, расплющите резьбу и потом будете иметь проблемы с тем, как это прикрутить обратно. Когда я выбивал, я оставлял гайку немного наживленной, по ней и бил, чтобы не повредить резьбу. Потом ее откручивал доконца и извлекал палец наконечника из поворотного кулака.
Далее откручиваем 2 болта суппорта. Тут вроде без проблем, но я каким то чудом задел с одной стороны пыльник внешнего шруса и продырявил его ((( Видимо руки не из того места. Потом отворачиваем 2 болта крепления поворотного кулака к аммортизатору и извлекаем их. Я брал тонкий удлинитель из набора и выбивал.
Теперь пришла очередь шаровой. Тут откручиваем один болт, в прорезь кулака вставляем зубило, бьем кувалдой в палец шаровой и извлекаем палец шаровой из поворотного кулака.
После этого откручиваем тормозной диск. По 2 винта с каждой стороны. 3 у меня открутились нормально, один сорвал. Там винты под торкс. В тот, который не откручивался вбил биту на размер больше и открутил. Потом заказал этот винт, стоит 160 рублей!

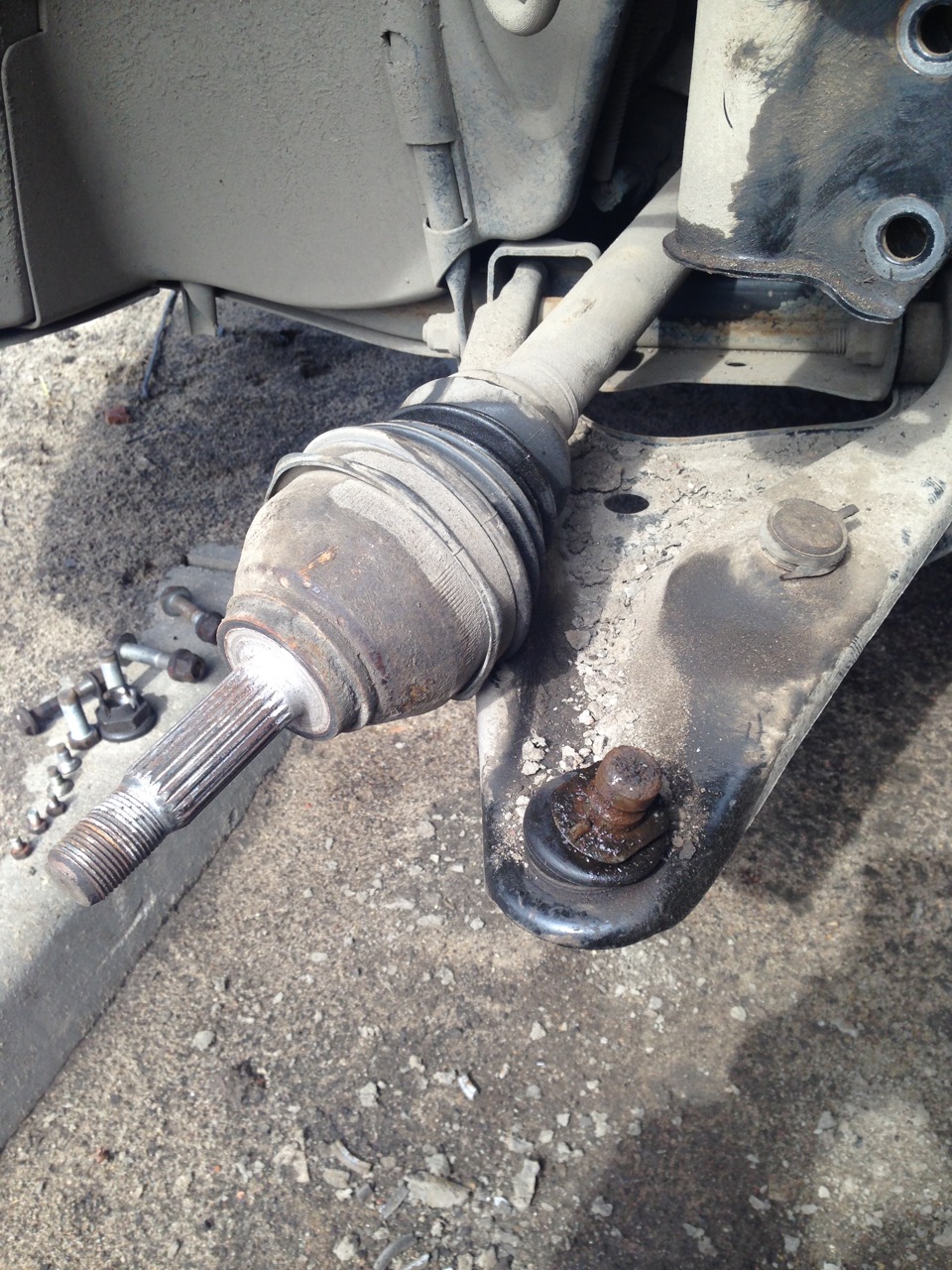

Далее откручиваем кожух тормозного диска. Держится на 3-х болтах, у меня с одной стороны были болты на 8, с другой под торкс. Снимаем его. Переходим к ступичной гайке. Дооткручиваем ее и выбиваем привод из поворотного кулака.

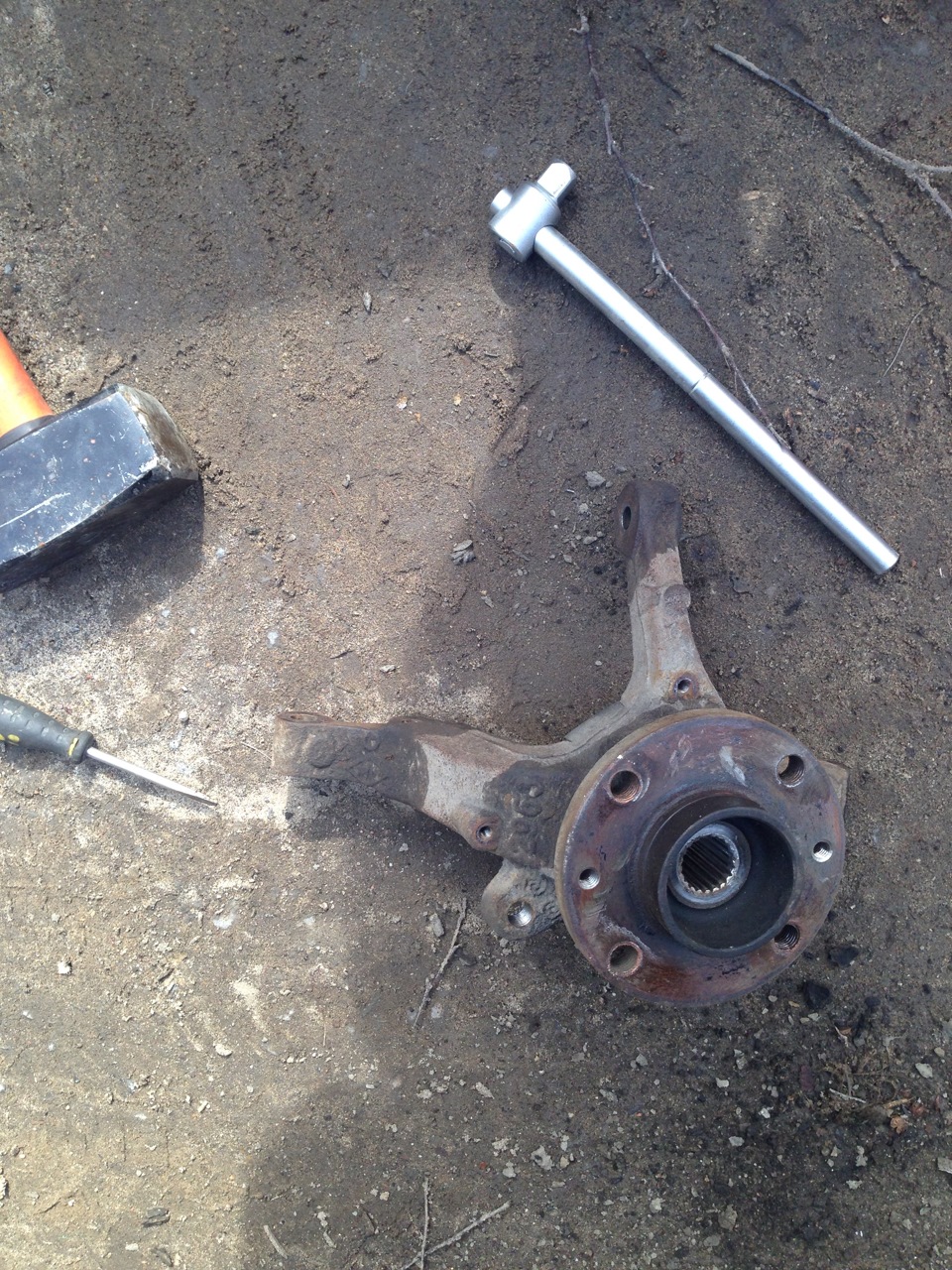

Тут без криминала. Снимаем поворотный кулак со ступицей.

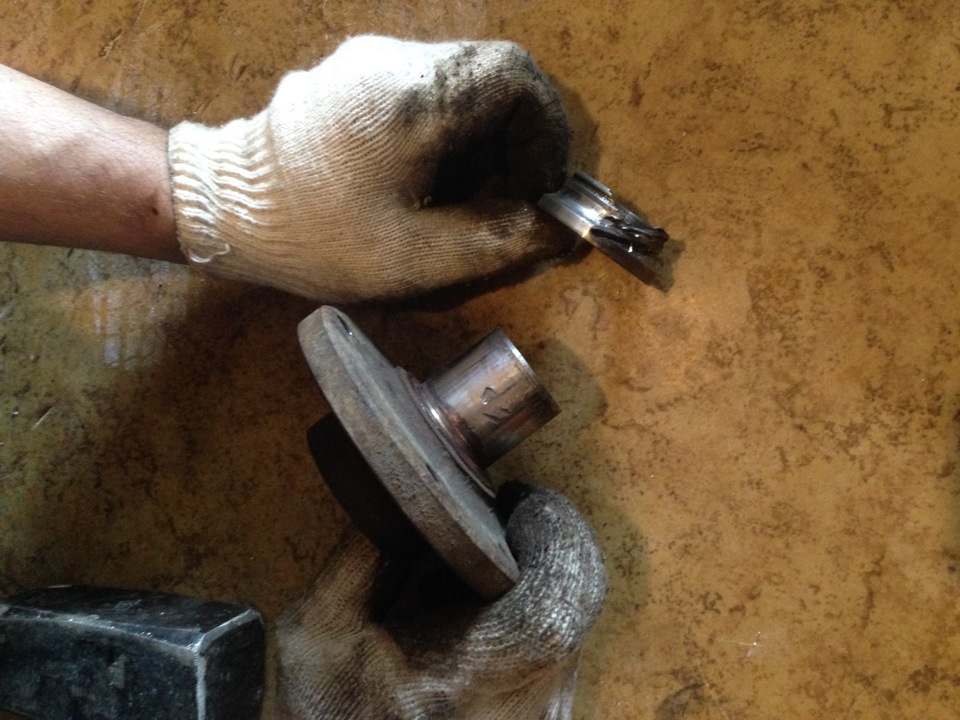

Подходящей головкой выбиваем из поворотного кулака ступицу и часть подшипника. Снимаем стопорное колечко. Предупрежу, съемник стопорных колец приобретите нормальный, у моего сломались кончики.
Теперь нужно выпрессовать остатки подшипника из поворотного кулака. Купил я съемник. Но то ли у меня руки кривые, то ли съемник говно, то ли тиски нужны, чтобы зажать в них поворотный кулак. Сделать я им ничего не смог. Хотел выпрессовать гидравлическим домкратом, уперев верхнюю часть поворотного кулака в забор, но выдернул 2 забора и решил поехать в сервис. Но сначала зашел домой и срезал остатки подшипника со ступицы болгаркой.

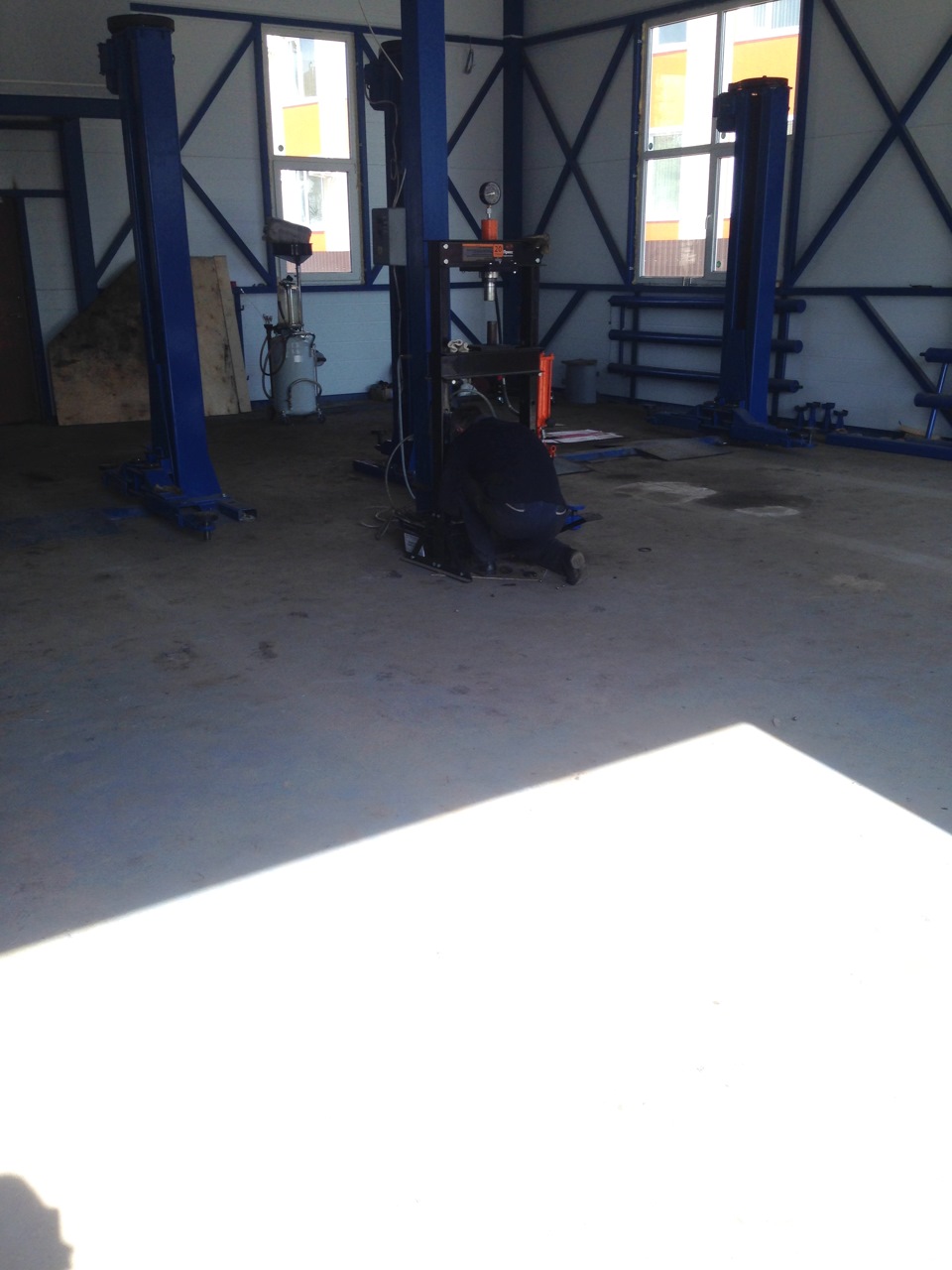

Потом поехал на сервис со ступицей, поворотным кулаком, новым подшипником и стопорным колечком. Колечко оставил родное, то что было в комплекте говнецо. В сервисе все это дело впрессовали друг в друга, предварительно выпрессовав остатки старого подшипника. За это с меня за взяли 2к за оба.
Приехал домой, все собрал обратно, теперь радуюсь тишиной и порванным пыльником. Пыльник заказал, оригинал стоит 2550 в экзисте, я взял сасик за 620р. Когда домкратил машину, обратил внимание на аммортизаторы, они сопатились еще с прошлой весны, сейчас совсем потекли.
Замена подшипника передней ступицы у Рено Логан с АБС и без АБС
Обслуживание ходовой части и замена переднего ступичного подшипника на Рено Логан – это частое и важное мероприятие при эксплуатации авто. Грамотные автомобилисты не дожидаются поломки переднего подшипника, а делают замену после 60 – 70 тысяч километров пробега. После такого пробега нужно сделать диагностику подшипника ступицы (ступичного узла).
Не для кого ни секрет, что в ходовая часть – один из главных узлов и в случае поломки вы рискуете потерять управление или попасть в аварию.
Диагностика неисправности ступичного подшипника Рено Логан
Действия по диагностике подшипника ступицы следующие:
- Поднять домкратом передок, по очереди справа и слева.
- Вращая колесо руками, послушайте шум.
- Если вы слышите, какой-то скрежет и посторонний стук (шум), скорее всего это выведший из строя подшипник.
- Можете вручную подвигать шасси в осевом направлении, если есть сильный люфт, то причиной, скорее всего, является вышедший из строя подшипник.
- Все операции сделайте непосредственно с тормозным диском, сняв колесо, тогда поломку определить будет проще.
Передний подшипник ступицы: особенности выбора, цены, размеры, артикулы
Главной особенностью выбора переднего или заднего ступичного шарикоподшипника, является тот факт, что для Рено Логан существуют изделия с АБС и без АБС. Чем отличаются подшипники с АБС и без АБС? Ответ простой, в первом случае на детали нанесена специальная магнитная полоса (кольцо), расположенная на месте резинового сальника с торца изделия. Во втором случае этой магнитной полосы нет.
Подшипник ступицы с АБС:
Подшипник ступицы без ABS:
Номер ступичного подшипника Рено Логан
На заводе в ступицу ставят изделия марки SNR. Соответственно и рекомендуется покупать этот бренд.
- Номер подшипника с АБС (с 03.07 года) — R155.75;
- Номер с AВS (до 03.07 года) — R155.80;
- Номер подшипника без AВS — R155.16.
Оригинальный заводской артикул подшипника:
- без АБС — 771205779.
- с АБС — 6001547686.
Цена нового элемента ступицы Рено Логан
Надежный производитель – это завод FAG, стоимость изделий которого составляет от 2500 руб. до 5000 руб. Следующий ценовой сегмент – это от 1700 руб. до 2500 руб. За такую цену можно купить качественный, так и плохого качества подшипник, тут как повезет. Лучше производители: SNR, SWAG, NTN. Как правило подшипники с ABS — дороже в 1,5-2 раза.
| № п/п | Производитель / Страна | Артикул (каталожный номер) |
Цена 2022 год, руб |
Особенности | |||
|---|---|---|---|---|---|---|---|
| Стопорное кольцо | Подшипник | Крепежные ступичные болты | Инструкция | ||||
| 1 | FAG Германия Аналог |
713 6300 30 (без ABS) 713 8013 10 (с ABS) |
1400, 3800 | + | + | — | — |
| 2 | FEBI Германия Аналог |
24315 (с ABS) | 3000 | + | + | — | — |
| 3 | SKF Швеция Аналог |
VKBA 3596 (без ABS) | 1400 | + | + | + | — |
Размер подшипника ступицы на Рено Логан
Последний критерий выбора — это проверка на соответствие размерам. Если подшипник дешевый, размеры могут не совпадать с оригинальными. Размеры детали следующие: 37 мм – внутренний диаметр кольца (под посадочный диаметр), 72 мм – наружный диаметр (под посадочный диаметр), 37 мм – ширина. Расширенный перечень технических характеристик представлен в таблице.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диаметр отверстия | mm | 37 |
| Наружный диаметр | mm | 72 |
| Номинальная высота | mm | 37 |
| Грузоподъемность динамическая | kH | 41,0 |
| Грузоподъемность статическая | kH | 34,0 |
| Номинальные обороты | об/мин | 3700 |
| Осевой зазор | mm | 0,05-0,09 |
| Тип стали | — | ШХ-15 |
| Твердость стали и роликов | HRC | 61-65 |
| Угол контакта дорожек качения | град. | — |
| Момент затяжки | kN*M | 190 |
| Шероховатость колец | Ra | 0.32 |
| Количество шариков | шт. | 30 |
| Вес | г. | 310 |
Непосредственный ремонт и замена переднего подшипника ступицы на автомобиле Рено Логан 1.4-1.6
Перед заменой подшипника ознакомитесь с устройством передней подвески и подшипникового узла.
Замена подшипника ступицы переднего колеса автомобиля Рено Логан
Срок службы подшипников ступиц передних колес на автомобиле Рено Логан 1,4 в пределах 50 — 60 тысяч км пробега.
После установки ремонтных подшипников вместо заводских он может стать еще меньше.
Необходимые инструменты, приспособления и запчасти
— Съемник подшипника ступицы
Для качественной самостоятельной замены подшипника ступицы переднего колеса автомобиля Рено Логан 1,4 альтернативы чашечному съемнику нет. В лучшем случае можно приспособить для этой цели тиски с оправками подходящего диаметра.
— Съемник стопорных колец
Щипцы для снятия стопорных колец.
— Трех или двухзахватный съемник
Для снятия внутреннего кольца подшипника со ступицы. Если такого съемника нет можно обойтись зубилом и монтажной лопаткой.
— Новый подшипник ступицы переднего колеса
Или два, если планируется заменить подшипники на обоих передних колесах (что рекомендуется, но не обязательно если «загудел» всего один).
— Набор инструментов для снятия сопутствующих деталей
Подготовительные работы
— Ослабляем затяжку ступичной гайки
— Поддомкрачиваем и снимаем переднее колесо
— Снимаем суппорт, тормозной диск и щит тормозного механизма
— Отсоединяем шаровую опору
— Отсоединяем переднюю стойку от поворотного кулака
— Снимаем поворотный кулак вместе со ступицей с хвостовика наружного шруса
При снятии левого поворотного кулака стараемся не выдернуть внутренний шрус из коробки передач (придерживаем привод и не допускаем его осевого перемещения).
Порядок замены подшипника ступицы переднего колеса на автомобиле Рено Логан 1,4
1. Извлекаем ступицу из поворотного кулака.
Кладем поворотный кулак на тиски и через оправку подходящего диаметра (головку, кусок трубы) молотком выбиваем ступицу. Внутреннее кольцо подшипника при этом останется на ней. Снимаем со ступицы защитную шайбу.
Выбиваем ступицу из подшипника при помощи тисков и оправки или головки подходящего диаметра
2. Снимаем внутренне кольцо подшипника со ступицы.
Зажимаем ступицу в тисках и при помощи зубила и молотка немного сдвигаем кольцо. Далее можно зацепить кольцо специальным съемником и снять его окончательно. Или поддевая его монтажной лопаткой с разных сторон сдвинуть по ступице и так же снять.
Сбиваем внутреннее кольцо подшипника при помощи тонкого и толстого зубила
Можно использовать несколько зубил разной толщины и применяя их одно за другим сдвинуть кольцо. При возникновении проблем со снятием кольца, следует прорезать его по диагонали болгаркой, для прослабления.
3. Снимаем стопорное кольцо подшипника.
Стопорное кольцо установлено в канавке поворотного кулака. Снимаем его при помощи щипцов для снятия стопорных колец.
Стопорное кольцо подшипника из паза в поворотном кулаке проще всего извлечь съемником
На автомобилях Рено Логан подшипник ступицы переднего колеса фиксируется в посадочном отверстии поворотного кулака одним стопорным кольцом со стороны колеса. Сзади подшипник упирается в буртик.
4. Извлекаем подшипник из поворотного кулака.
Кладем поворотный кулак на тиски, ставим на наружное кольцо подшипника оправку подходящего диаметра и ударами молотка выбиваем подшипник из кулака. Можно для извлечения подшипника использовать чашечный съемник, но выбить быстрее. Подшипник выбивается только в направлении колеса, сзади буртик.
Выбиваем ступичный подшипник из поворотного кулака при помощи оправки подходящего диаметра или старого подшипника
5. Устанавливаем новый подшипник в поворотный кулак.
Перед установкой очищаем от грязи сам кулак, посадочное отверстие подшипника (смазываем ее поверхность тонким слоем Литол-24), прочищаем канавку под стопорное кольцо. Если имеется датчик скорости, вкладываем в отверстие кулака его установочное кольцо лапками внутрь. При этом держатель датчика скорости на кольце должен быть расположен в пазе поворотного кулака.
Запрессовываем новый подшипник в поворотный кулак до упора чашечным съемником, прикладывая усилие к торцу его наружного кольца, при этом шайба съемника опирается на поворотный кулак. Защитная шайба подшипника из темного материала должна быть обращена к кольцу датчика скорости (если есть).
Запрессовка подшипника в поворотный кулак при помощи приспособления (съемника) и тисков
Устанавливаем стопорное кольцо подшипника.
6. Устанавливаем ступицу переднего колеса.
Зачищаем посадочную поверхность ступицы надфилем от забоин и рисок, смазываем тонким слоем Литол-24. Запрессовываем ступицу в подшипник при этом чашка съемника должна упираться на торец внутреннего кольца подшипника.
Запрессовка ступицы в подшипник при помощи приспособления (съемника) и тисков
После замены подшипника ступицы переднего колеса устанавливаем все сопутствующие детали в порядке обратном снятию.
Примечания и дополнения
— Подшипники ступиц передних колес на автомобилях Рено Логан различаются: для автомобилей с АБС и для автомобилей без АБС. Это нужно учитывать при приобретении новых деталей. Подшипники для автомобилей с АБС имеют темную защитную шайбу с одной стороны. Она сделана из магнитного материала. Под такой подшипник устанавливается установочное кольцо датчика скорости (установка описана выше в статье).
