Как вытащить внутренний сайлент с рулевой рейки

Замена сайлентблока рулевой рейки

Приветствую всех читателей. У нас в стране как и наверное уже во всем мире объявили карантин и самоизоляцию, это отличная возможность уделить время машине и пофиксить некоторые недочеты, которых к слову в последнее время накопилось не мало, все таки возраст машины дает о себе знать.

В предыдущем отчете по замене рулевого узла я заметил что рулевая рейка болтается по подрамнику при повороте:

В общем то проблема понятна, нужно менять сайлентблок и втулку, из аналогов есть только полиуретан, вот только в наличии его нету… благо хорошая знакомая с клуба подарила рейку с новым полиуретановым сайлентблоком и втулкой, за что ей отдельное спасибо! Для того что бы извлечь сайлентблок из рейки пришлось изготовить самодельный пресс:

После извлечения сайлентблока переходим к снятию рулевой рейки с машины. Опять же ребята с клуба подсказали как это сделать легче всего. Инструкция по снятию рулевой рейки:
1. Снимаем оба колеса
2. Откручиваем рулевые наконечники
3. Откручиваем стойки стабилизатора
4. Откручиваем крепления стабилизатора
5. Вытаскиваем стабилизатор
6. Откручиваем рулевой карданчик от рейки
7. Откручиваем 2 толстые трубки справа (со стороны руля)
8. Откручиваем 2 болта крепления рейки

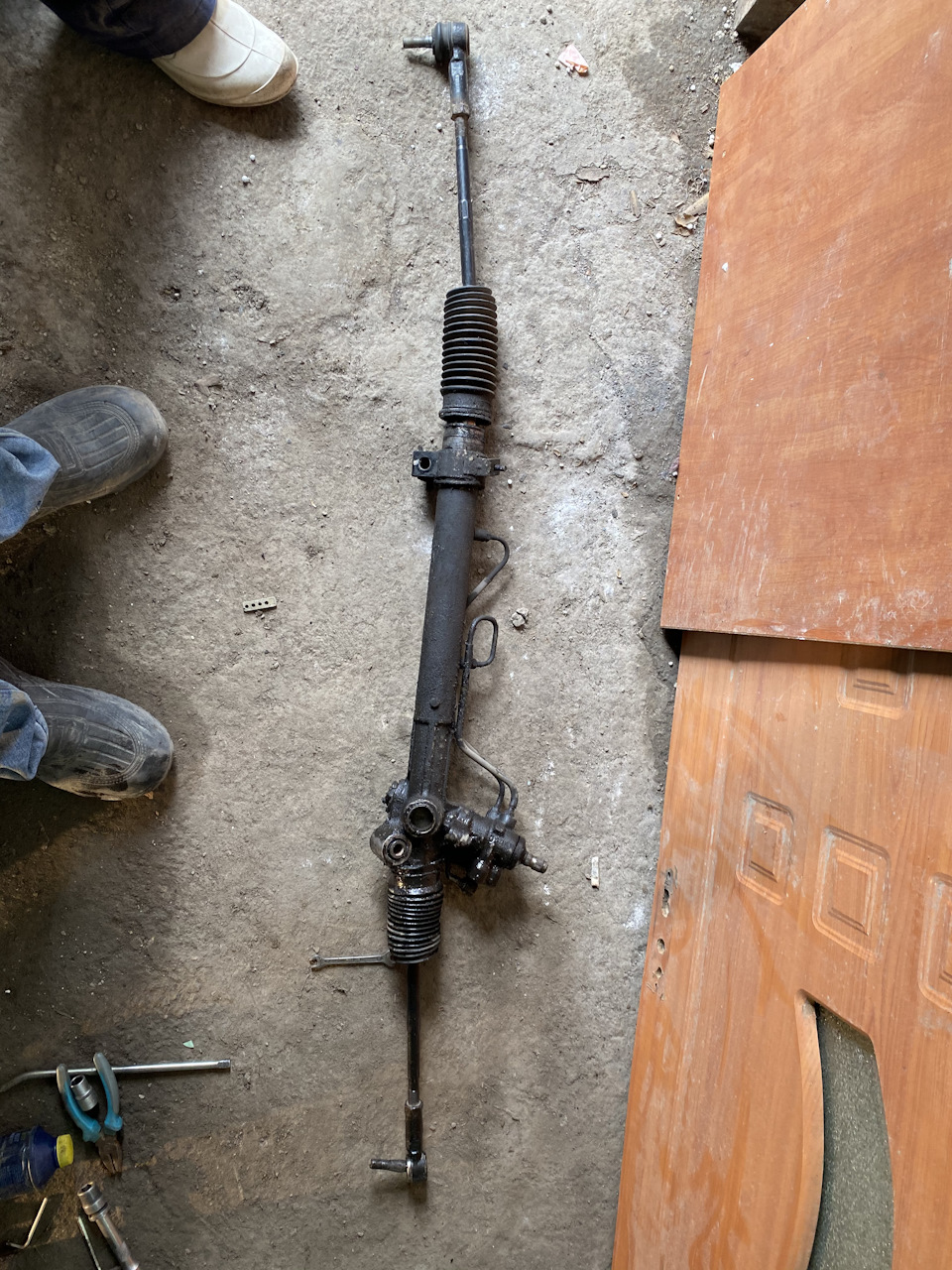

9. Вытаскиваем рейку влево

Вообще ребята говорили вытаскивать рейку вправо, я провозился час но так и не смог вытащить ее вправо, а вот влево она вышла вообще легко. В целом снять рейку не так сложно, самое сложное это открутить трубки, подлезть к ним можно только снизу, а ход ключа очень маленький, в общем напился декстрона вдоволь. Так же пришлось повозиться с извлечением стабилизатора и установкой рейки обратно, знал бы какой то там гемор, поехал бы в сервис.

—>Автозапчасти и СТО —>

Сегодня редко можно встретить человека, у которого нет собственного автомобиля. Это устройство уже стало частью нашей повседневной жизни, и мы просто не можем без него обойтись. Однако, как и у любого технического устройства, у машины тоже бывают сбои в работе (и довольно часто). Поэтому, автолюбителям часто приходится везти своего железного коня в автосервис и отдавать немаленькую сумму денег на то, чтобы поломки устранили.

Реечное рулевое управление имеет ряд недостатков:

• Оно довольно плохо переносит удары
• На него сильное влияние оказывает вибрация.
• Нагрузка на детали довольно большая, что сказывается на длительности их функционирования
• Процесс его установки довольно сложен и требует относительно больших трудозатрат

Диагностика и ремонт рулевой рейки своими руками

Рулевая рейка передает вращение от руля к колесам. Она влияет на управляемость, а любые неисправности этого узла делают автомобиль менее послушным. Элементы рулевой рейки подвержены естественному износу, также на них воздействуют ударные нагрузки от движения по неровным дорогам. Это приводит к тому, что к пробегу 200–250 тыс. км рулевая рейка почти каждого автомобиля требует замены или ремонта.

8 признаков неисправной рулевой рейки

1. В движении по неровностям и при повороте руля слышен стук в районе рулевой рейки.
2. Ухудшилась управляемость, автомобиль «кидает», особенно остро это чувствуется на высокой скорости.
3. Свободный ход руля (люфт) увеличен.
4. Руль вращается тяжелее чем обычно или рывками.
5. Руль не возвращается в исходное положение после поворота, приходится доворачивать руками.
6. Шумит насос ГУР, звук усиливается при вращении руля.
7. Падает уровень масла в бачке гидроусилителя.
8. На рейке или рядом с ней видны подтеки масла.

Почти все признаки из списка выше не указывают прямо на износ рулевой рейки, поэтому перед ремонтом нужно убедиться, что проблема именно в ней.

Стучать могут элементы подвески — шаровые опоры, рулевые наконечники, сайлентблоки, втулки и стойки стабилизатора. Износ этих деталей приводит к плохой управляемости, увеличению люфта рулевого колеса. Подвеску нужно проверить, неисправные элементы — заменить.

Тяжелое вращение руля, невозврат или медленный возврат в исходное положение может быть следствием неправильной регулировки рейки или нарушением развал-схождения колес. Если вы недавно регулировали рейку, переделайте, но уже правильно, проверьте углы установки колес на СТО.

Для автомобилей с электроусилителем причиной «тяжелого» руля может быть отказ электродвигателя, обрыв или замыкание цепи, окисление контактов в разъемах, неисправность блока управления системы или сгоревшие предохранители.

Утечка жидкости из системы гидроусилителя и шум насоса ГУР связаны — масло вытекает через изношенные сальники и уплотнения. Через них же в систему попадает воздух, из-за которого шумит насос. Осмотрите корпус насоса, шланги и соединения, если нашли течь — устраните.

Как определить износ деталей внутри рейки?

На заглушенном авто покачайте руль вправо-влево с небольшой амплитудой. Если слышен стук — нужен ремонт. Если есть помощник, пусть он в это время возьмется рукой за рулевую тягу, так можно точнее определить, где люфт.

Ремонтировать или менять?

Заменить неисправную рейку на новую проще, чем отремонтировать. Но дороже. Рассмотрим затраты на ремонт рейки автомобиля Ford Focus II 2009 года выпуска. Новая оригинальная рейка стоит примерно 800 у.е.. Заменители предлагают купить по цене от 350 у.е., но их ресурс, по отзывам автовладельцев, непредсказуем.

Ремкомплект для рейки Ford Focus II стоит 30-40 у.е., пыльники с хомутами — 9 у.е. Экономия очевидна, но на снятие, ремонт и установку узла придется потратить около 2-х дней. Для демонтажа и монтажа подойдет обычный комплект гаечных ключей, но чтобы разобрать и собрать рейку нужен специальный инструмент, который придется купить или изготовить самостоятельно.

Перед началом ремонта постарайтесь трезво оценить свои силы и возможности, сопоставить выгоду от самостоятельного ремонта и предстоящие трудозатраты.

Снятие рулевой рейки

Демонтаж рейки имеет свои особенности для каждого автомобиля, но в целом, порядок действий следующий:

1. Установить переднюю часть авто на подпорки, снять колеса.
2. Выпрессовать рулевые наконечники из цапф поворотного кулака (используйте специальный съемник).
3. Снять теплозащитный экран рейки.
4. Для автомобилей с гидроусилителем — открутить шланги подачи и обратки масла (под шланги подставьте емкость для слива жидкости), для автомобилей с электроусилителем — отключить разъем или снять датчик положения рулевого вала.
5. Открутить болты крепления рулевой рейки к подрамнику или моторному щиту (в зависимости от марки и модели автомобиля).
6. Ослабить стяжной болт карданного соединения рейки с рулевым валом.
7. Потянуть рейку по направлению рулевого вала для высвобождения шлицевого соединения (если рейка не идет, допускается сбить ее легкими ударами молотка).
8. Вытащить рейку через левую или правую арку колеса (зависит от компоновки подкапотного пространства).

Совет: не в каждом автомобиле рейку можно достать просто так — может мешать подрамник. Снимать его полностью долго и сложно, попробуйте открутить только задние болты и опору двигателя, потом отвести подрамник вниз. Часто этого бывает достаточно и рейка высвобождается.

После демонтажа рейку нужно очистить от грязи и вымыть.

Разборка рейки

Разбирать и собирать рулевую рейку лучше в чистоте, без песка и пыли. Если абразивные частицы попадут внутрь — поверхности и сальники быстро износятся, рейка потечет. Зафиксируйте рейку в слесарные тиски, если их нет, подложите на место разборки чистый картон или другой материал.

Важно: не зажимайте рейку в тисках слишком сильно — ее корпус из хрупкого сплава алюминия может лопнуть или деформироваться.

Порядок разборки рулевой рейки

1. Снимите хомуты и стяните пыльники рулевых тяг.
2. Надежно зафиксируйте корпус рейки и открутите рулевые тяги (на резьбовой муфте есть проточки для рожкового ключа).
3. Открутите контргайку и гайку регулировочного механизма, достаньте из посадочного гнезда шайбы и прижимную втулку.
4. Открутите корпус или гайку приводного вала (может понадобиться специальный ключ), достаньте вал из корпуса.
5. Вытащите зубчатый шток рейки.
6. Из корпуса рейки достаньте уплотнительные манжеты, втулки и фторопластовые кольца.

Совет: перед разборкой рейки сделайте метки положения зубчатого штока или замеряйте, насколько он выступает из корпуса с двух сторон, чтобы потом правильно собрать. Отмечайте положение регулировочной гайки и считайте витки при ее откручивании, чтобы после сборки установить прижимную втулку в правильное положение.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа. Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки.

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Сборка рейки

Собирайте рейку в последовательности, обратной разборке. Детали смазывайте маслом для ГУР перед установкой, чтобы на втулках не образовалось задиров.

Фторопластовые кольца и втулки вставляйте в корпус рейки осторожно — материал хрупкий и может лопнуть от ударов или большого усилия. Для аккуратной запрессовки можно использовать торцевую головку и удлинитель подходящего размера из набора ключей.

После установки зубчатого штока отцентрируйте его по меткам, сделанным перед разборкой, затем вставляйте и прикручивайте приводной вал.

Вставьте в гнездо прижимную втулку и шайбы, заверните регулировочную гайку на нужное количество оборотов и проверните механизм рукой несколько раз от упора до упора (вращать нужно за приводной вал). Если рейка собрана правильно, зубчатый шток должен ходить легко, без заеданий. Зажмите контргайку регулировочного механизма.

Закрутите рулевые тяги и установите пыльники, обожмите их специальными хомутами.

Важно: не ставьте вместо хомутов пластиковые стяжки, они не обеспечивают надежный обжим пыльника, внутрь рейки будет попадать влага, шток заржавеет и повредит манжеты. Рейка потечет.

Установка рулевой рейки

Ставить рулевую рейку на автомобиль лучше с помощником — один заводит рейку со стороны подкапотного пространства, другой направляет карданный шарнир в шлицы вала из салона. Карданный шарнир можно поставить только в одном положении — в шлицевом соединении есть специальная отливка, которую надо совместить с пазом на ответной части. Не зажимайте сразу стяжной болт — карданное соединение займет правильное положение на шлицах после того, как будут окончательно прикручены рейка и подрамник.

Установите и зажмите болты крепления рулевой рейки и подрамника, после этого окончательно затяните стяжной болт карданного соединения рулевого вала.

Вставьте пальцы рулевых наконечников в цапфы и закрутите гайки. Присоедините трубки и шланги гидроусилителя (или разъемы проводов для системы с ЭУР). Залейте жидкость ГУР в бачок до отметки «максимум».

Установите колеса и не снимая автомобиль с подставок начните прокачку системы (для автомобилей с гидроусилителем).

Как прокачать систему ГУР

1. Прокручивайте руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.
2. Снимите автомобиль с подставок, долейте жидкость в бачок ГУР, если уровень понизился.
3. Запустите мотор.
4. Прокрутите несколько раз руль от упора до упора, также с задержкой в крайних положениях.
5. Убедитесь что насос ГУР не шумит, долейте жидкость в бачок, если уровень упал и осмотрите соединения, шланги и трубки ГУР на подтекание.

Совет: не спешите устанавливать теплозащитный экран, с ним будет сложнее осматривать рейку во время контрольной поездки.

После прокачки проверьте еще раз затяжку всех резьбовых соединений и сделайте контрольную поездку. Ремонт рулевой рейки можно считать успешным, если:

• Руль стал легче и «острее».
• Стуки и шумы прекратились.
• Уровень жидкости в бачке ГУР не падает.
• Рейка не течет.
• Автомобиль хорошо управляется, уверенно держит дорогу.

Если все в порядке, установите на место теплозащитный экран.

После ремонта рулевой рейки обязательно проверьте развал-схождение в автосервисе или самостоятельно.

Ремонт рулевой рейки: своими руками или на СТО?

Отремонтировать рулевую рейку самостоятельно в гараже выгодно, но не просто. Понадобится инструмент, время и терпение.

Специализированные автосервисы предлагают альтернативу ремонту в гараже или покупке новой детали — полную реставрацию рейки.

Специалисты сами снимут рейку, подберут нужный ремкомплект, восстановят проблемные элементы, которых нет в продаже. Если описанные в статье работы кажутся сложными — доверяйте ремонт рейки профессионалам.

Замена сальника рулевой рейки

Владельцы Nissan Primera в кузове P12 делятся на тех, кто уже поменял верхний сальник рулевой рейки, и тех, кому это предстоит еще сделать. Обладателям других моделей тоже постоянно приходится страдать от того, что компонент регулярно выходит из строя.

Какую функцию выполняет сальник рулевой рейки

Деталь выполняет одну функцию — удержание смазывающей жидкости в узлах. Представляет собой сочленение разнообразных деталей, вращающихся валов и механизмов.

Расположение сальника

Гидравлический рулевой механизм содержит несколько подобных уплотнений. На схеме они обозначены литерой F.

Рассмотрим процедуру замены верхнего сальника.

Почему сальник рулевой рейки выходит из строя и чем это грозит?

Так как элемент находится на вращающемся валу, со временем под воздействием силы трения его внутренняя часть стачивается, что ведет к увеличению внутреннего диаметра. Затем он уже не так плотно обжимает вал, через появившийся зазор начинает просачиваться масло гидроусилителя руля. Причем внутри герметичного рулевого контура нагнетается очень высокое давление, необходимое для поворота колес. При зазоре больше нормы на десятую часть миллиметра жидкость ГУР выдавливается. А ведь её внутри и так немного.

Признак того, что верхний сальник потек — следы масла на корпусе распределителя. Если эксплуатировать автомобиль без жидкости ГУР, его насос очень быстро выйдет из строя. Тогда дешёвым ремонт уже не будет.

Как подобрать

Деталь не фигурирует в каталогах запчастей. Автопроизводитель предлагает менять рейку в сборе, обрекая тем самым владельца авто на серьезные затраты.

Но спрос рождает предложение. Есть производители запчастей, выпускающие ремкомплекты рейки (наборы уплотнений). Например, фирма Corteco.

Найти номер детали не так просто. Можно извлечь старый, прочесть номер на нем. Но это не всегда возможно. Часто номер затерт настолько, что разобрать его не получается.

Разумный выход — воспользоваться чужим опытом. Изучаем автомобильные форумы, находим отчет о замене такого же уплотнения на таком же автомобиле и набираемся мудрости.

Например, на Ниссан Примера в кузове П12 верхний сальник имеет номер 485.HD484, размеры 19*29*4,4/6,3. Найти эту информацию в интернете легко.

Ремонт невозможен. Идеально ровную форму и размер вы не вернете. Жидкость ГУР под очень большим давлением все равно будет просачиваться через края. Поможет только замена сальника рулевой рейки. Цена вопроса невелика — меньше 1000 рублей.

Процесс замены

Помимо стандартного набора инструментов понадобится головка под звездочку на 10. Желательно заранее вымыть моторный отсек и саму рейку.

Работы будут производиться из‐под капота. Снятие рейки не понадобится выполнять.

1. Необходимо приподнять перед машины, снять колеса.
2. Переходим под капот. Тут нужно освободить как можно больше места. Для этого демонтируем корпус воздушного фильтра (головка на 13). Крепления на фото отмечены красным.

Заводим автомобиль, пробуем до упора повращать руль в разные стороны. Если что‐то сделано не так, жидкость потечет сразу же. Если после ваших манипуляций рейка сухая — все в порядке, ездите и наслаждайтесь.
