Ремонт блока предохранителей
400₽ и была первой доработкой в моей машине
Зарядка с горем-пополам работала. На кочках вываливалась из гнезда, сама по себе держалась вяло и очень часто выбивала пред. Почти все, у кого евро стоит-столкнулись с этой проблемой. Пред выбивало, я просто останавливался и шёл менять, всегда с собой была горсть предков на 10А. Раз в день я точно менял, а то и больше. В один из прекрасных дней у меня садится телефон, я вставляю зарядку в гнездо, выбивает пред, я меняю, а зарядку не идёт и нет музыки.
Приехав домой и потыкав контролькой понимаю, что беда в блоке. F6 не работает
Для музыки кидаю провод от аккумулятора до магнитолы, а про прикуриватель и часы, забываю
Прошло почти 2 года и я созрел. Очевидно было, что сгорела дорожка в блоке.
Заранее скажу, что без маленькой трещетки даже не суйте туда свой нос, иначе убьете и нервы и силы и всех, кто попадется на вашем пути во время ремонта, поэтому мои наставления :
— Маленькая трещетка
— Головка на 10
— Плоскогубцы
Техника безопасности в моей рубрике — обязательно Скидываем аккумулятор (можно одну клемму)

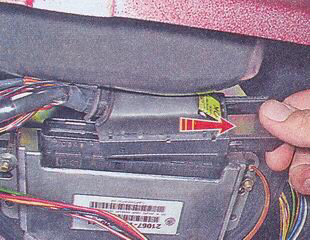

Первым делом отсоединяете все колодки, которые идут к блоку, не волнуйтесь, они все маркированы своим цветом, чтобы сразу же не убить пальцы, советую аккуратно отсоединять их плоскогубцами, далее снимаем бардачок изнутри, поддеваете его верхушку и вытягиваете на себя, далее снимаете полку под бардачком, она, если мне не изменяет память на 4 болтах. Потом идет гайка с планки, которая держит воздуховод пассажирский + мозги, у мозгов еще 2 гайки, чтобы отсоединить мозги просто тянете в сторону защелку
, отсоединяете планку, на которой держался блок. Большая часть позади, дальше плоскогубцами все колодки, они тоже промаркированы, не волнуйтесь, снимайте. Далее идут последние 2 гайки, вот к ним доступ без маленькой трещетки крайне затруднён, они затянуты у меня были с завода прилично, кое-как, без трещетки снял ( обратно нормально не смог закрутить без трещетки, снова повторюсь, без нее ни ногой туда ).

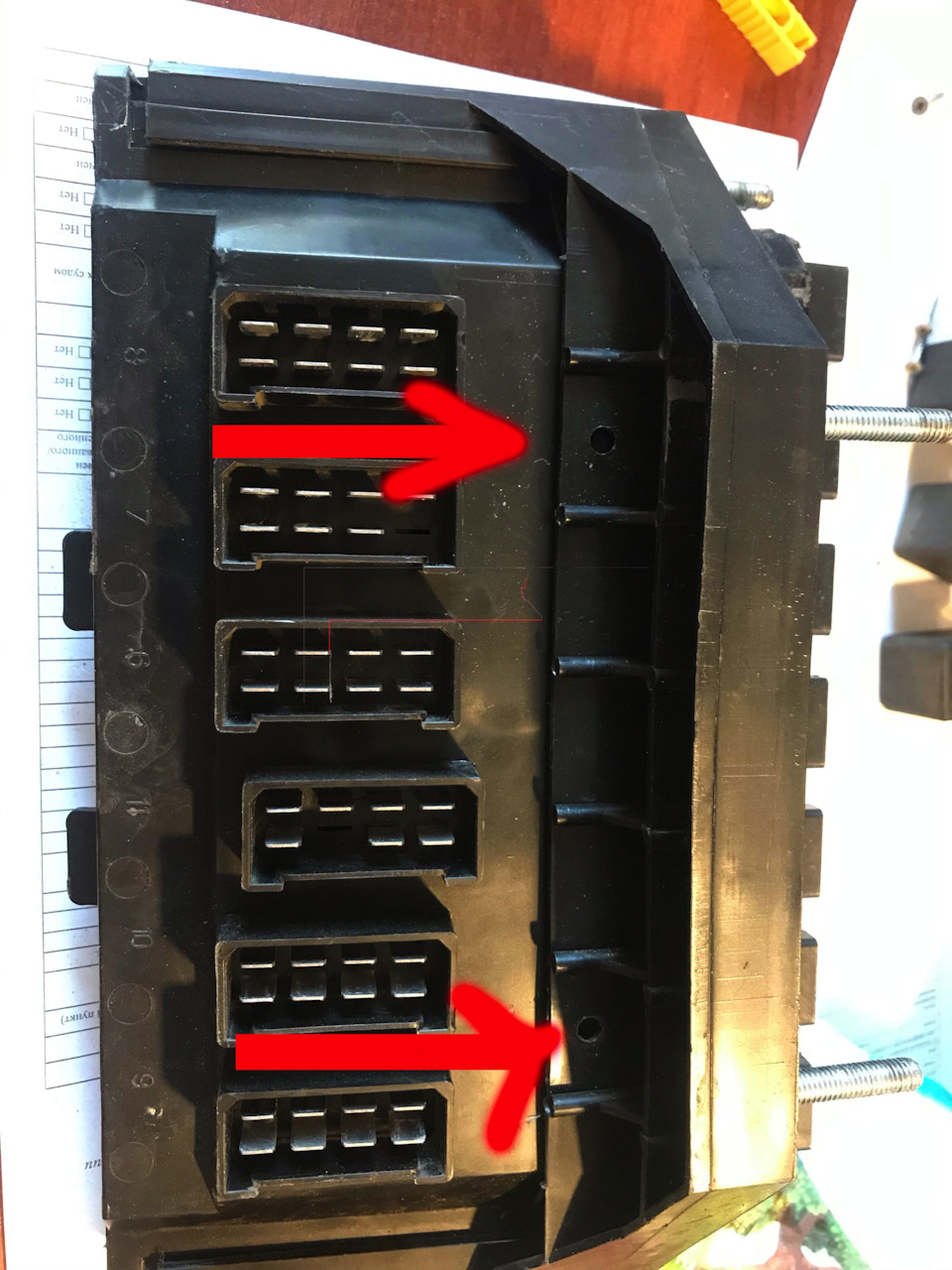

Все, блок почти готов, тянем со стороны капота блок, у вас будет еще 1 маленькое соединение, дальше несем домой
Весь блок в пыли и грязи, даже внутри, что удивительно, езжу только с крышкой, откуда она там- неясно. Снимаем все предохранители и реле. Поддеваем в местах где я показал и чуть приподнимаем, потихоньку вытягиваем одну сторону от другой.
У меня все вышло достаточно легко
Разобрав блок сразу же видим нашу проблему,
я заранее позаботился и купил провод 1.5 квадрата, как мне советовал ( megaleonvolt , вообще советую зайти к нему в БЖ и посмотреть как сделать все правильно в блоке и не лезть туда больше, я же не стал, в силу того, что было мало времени). В блоке видим окислы, значит скоро опять полезем, не понимаю откуда они берутся, там всегда у меня 0 влаги, удивительные у нас машины.
С горем-пополам напаял кусочек провода ( паяю я-профессионально ), заливать лаком не стал, тк не уверен в своей пайке.
Почистил все дело хорошенько спиртом, собрал обратно, все обратно тоже идеально собралось, не понимаю с чем сталкивались ребята, у которых я смотрел посты, некоторые что-то подрезают, не знаю в общем, у меня все отлично было
Идем к машине и в обратной последовательности все собираем, я заводскую мастику с блока немного нагрел и размазал. Как говорил выше, блок со стороны салона нормально затянуть не удалось, но для проверки достаточно.
Пришло время, завожу машину, бегу к блоку — нюхаю, все, вроде, хорошо. Подключаю зарядку, о, чудо! Все работает
Супер, я-рад, теперь поставлю в разрыв еще один предохранитель на 10А, чтобы наверняка.

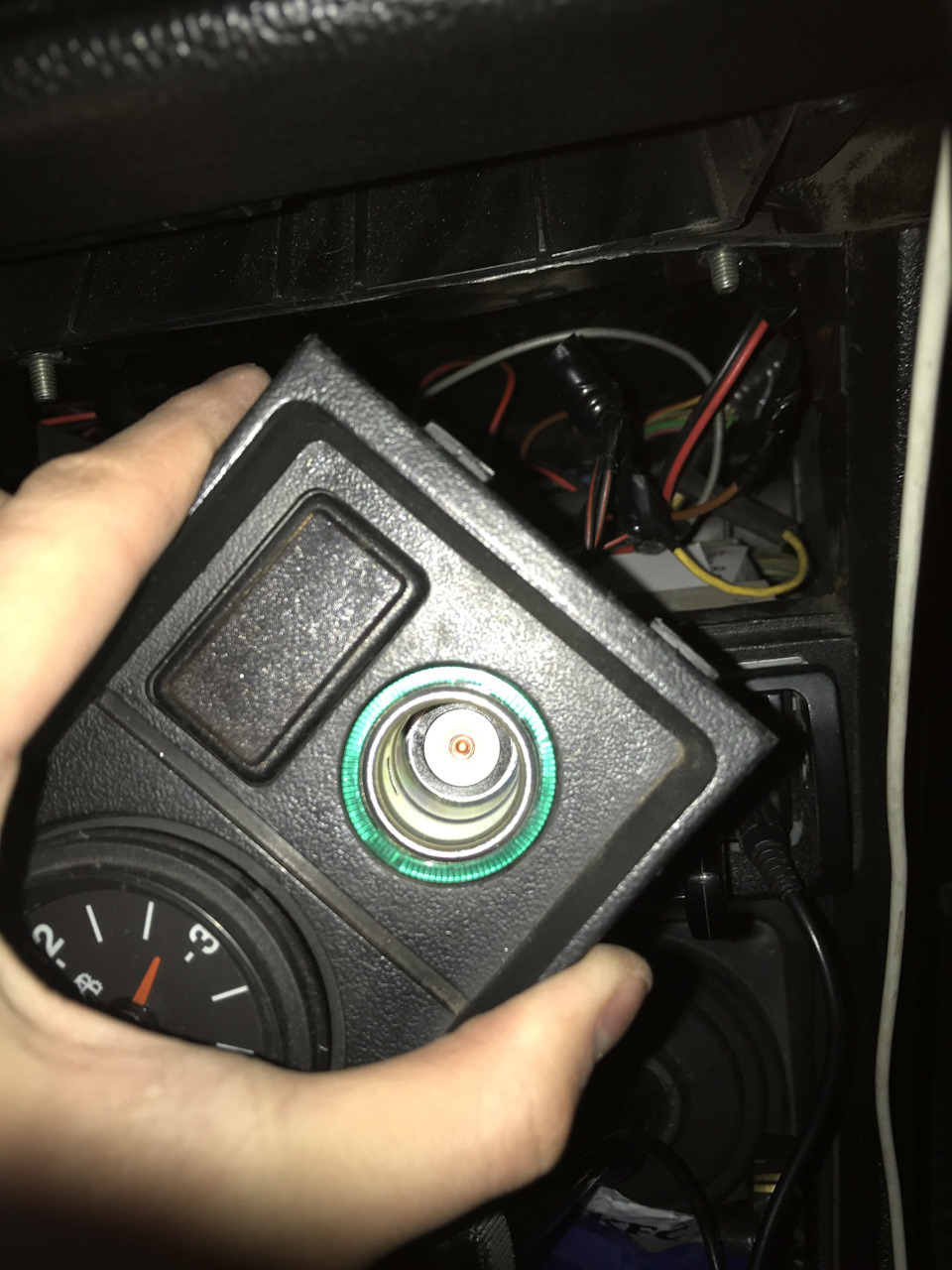

Ко всему прочему, я поменял евро-прикуриватель от шнивы ( она же калина, гранта, Приора, нива новая, вся наша линейка, я думаю и веста, но не точно ) на розетку от шкивы, маркировку не помню, думаю найду и допишу. В ней зарядка xiaomi больше не болтается, но поменял её на короткую, теперь зарядка совсем заподлицо с розеткой, смотрится отлично. Покупал эту розетку за 200р., на днях видел такую же, на нашем-любимом китайском сайте, там идет сразу 2 провода ( + / — ), эту подключал через колодку, которая у меня была раньше, в отличие от прикуривателя теперь ничего не замыкает и не выбивает предохранитель — это огромный плюс, для кого-то будет минусом, что уйдет маленький зеленый Диод, но для меня это даже плюс
Провод 1.5 квадрата — 60₽
Европрикуриватель шнива — 300₽ ( идет на помойку )
Розетка — 200₽
Зарядник в машину короткий — 80₽
Нервы — 80 седых волос
Итого: 620₽
Ремонт автомобилей ВАЗ-2101-2107
Большинство цепей бортовой сети автомобиля защищены плавкими предохранителями, основная часть которых установлена в монтажном блоке, расположенном в моторном отсеке на задней стенке, справа.
На автомобили ранних выпусков устанавливались монтажные блоки с предохранителями цилиндрического типа.
В настоящее время применяются монтажные блоки с предохранителями штыревого типа, имеющими более надежный контакт в разъеме.
Монтажные блоки взаимозаменяемы в сборе. Блоки отечественного производства можно разбирать, заменять плату и восстанавливать перегоревшие токопроводящие дорожки.
В блоке кроме предохранителей размещаются реле дальнего и ближнего света фар, обогрева заднего стекла.
На внутренней стороне крышки монтажного блока изображены символы, поясняющие назначение каждого реле. На части автомобилей, оборудованных очистителем фар, в монтажном блоке устанавливается дополнительное реле. Оно согласует работу очистителей фар с очистителем ветрового стекла при включенном свете фар.
Предохранитель номиналом 8А цепи противотуманного света установлен за нижней вставкой панели радиоприемника, на проводе возле выключателя противотуманных фонарей.
При ремонте электрооборудования отсоединяйте «минусовую» клемму аккумуляторной батареи (при выключенном зажигании).
Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.
Не используйте предохранители увеличенного номинала или самодельные – это может привести к перегоранию токопроводящих дорожек печатной платы и даже стать причиной пожара.
Замена предохранителей в монтажном блоке
Открываем крышку монтажного блока.
Порядковые номера штыревых предохранителей указаны на нижней стороне крышки и на панели блока. Там же, на крышке, нанесены символы защищаемых цепей.
В монтажном блоке старой конструкции, которым комплектуется часть автомобилей, предохранители размещены по порядку номеров слева направо.
Состояние плавкого элемента предохранителя штыревого типа видно через окошко сверху его корпуса.
Для замены предохранителей и реле монтажный блок укомплектован специальными пластмассовыми съемниками.
При отсутствии съемника предохранитель и реле можно извлечь пассатижами.
Замена дополнительного предохранителя очистителя фар
Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей.
Они установлены на питающих проводах рядом с моторедукторами.
Для проверки и замены неисправных предохранителей отворачиваем крышку предохранителя
Замена предохранителей цепи противотуманного света
Для проверки и замены предохранителя цепи противотуманного света, поддев отверткой, вынимаем два средних выключателя из панели радиоприемника.
Отверткой по очереди поджимаем два фиксатора крепления нижней вставки панели радиоприемника
Вынимаем из панели корпус предохранителя
Отворачиваем его крышку и заменяем перегревший предохранитель
Замена реле
Замена реле включения обогрева заднего стекла, очистителей фар, ближнего и дальнего света фар
Реле 113.3747-10 или взаимозаменяемые с ними новые реле 90.3747 (с пластмассовой крышкой) служат для включения обогрева заднего стекла, ближнего и дальнего света фар.
Они размещены в монтажном блоке.
На автомобилях, оборудованных очистителем фар, дополнительно установлено реле 904.3747.
Место расположения реле обозначено символами на внутренней стороне крышки блока.
Для замены снимаем реле съемником.
Замена реле зажигания и реле аварийной сигнализации и указателей поворота
Снимаем щиток приборов. Оба реле установлены в салоне на передней панели за щитком приборов.
Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.
Головкой «на 10» отворачиваем гайку крепления реле.
Реле, подлежащее замене, отсоединяем от колодки.
Новое реле крепим на место, подложив под гайку провод «массы».
Замена реле включения стартера
Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке.
Реле стартера установлено в моторном отсеке на правом брызговике.
Снимаем с его выводов колодку проводов, ключом «на 10» отворачиваем гайку крепления и меняем реле.
Замена реле очистителя ветрового стекла
Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы.
Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами.
Общий вид реле с колодкой
Технические данные для проверки реле очистки ветрового стекла
— Сопротивление обмотки реле, Ом 66±2
— Сопротивление обмотки прерывателя, Ом 23±1
— Число включений очистителя в минуту 9—17*.
После включения очистителя щетки могут сделать до четырех непрерывных двойных ходов, пока биметаллическая пластина не нагреется до рабочей температуры
Поддев отверткой, снимаем левую обивку боковины.
Для ее последующей установки потребуются две новые кнопки крепления.
Крестообразной отверткой отворачиваем два самореза крепления реле.
Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар.
К нему можно подобраться снизу приборной панели.
Важно не ошибиться с соединительной колодкой.
Колодка реле с четырьмя выводами (щиток приборов для наглядности снят)
Электрические цепи, защищаемые плавкими предохранителями
№ предохранителя (номинальный ток)* — Наименования оборудования защищаемых электрических цепей
F1 (8А/10А) — Задние фонари (свет заднего хода). Электродвигатель отопителя. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ- 21047)
F2 (8/10А) — Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты)
F3/4 (8А/10А) — Резервные
F5 (16А/20А) — Нагревательный элемент обогрева заднего стекла и его реле (контакты)
F6 (8А/10А) — Прикуриватель. Штепсельная розетка для переносной лампы
F7 (16А/20А) — Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора
F8 (8А/10А) — Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А) — Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)
F10 (8А/10А) — Комбинация приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза
F11 (8А/10А) — Лампы сигнала торможения. Плафоны внутреннего освещения кузова
F12 (8А/10А) — Дальний свет (правая фара). Обмотка включения реле очистителей фар
F13 (8А/10А) — Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
Меняем блок предохранителей на легендарной «Семерке» — ВАЗ 2107
Блок предохранителей ВАЗ 2107 — это узел, в котором сосредоточены все предохранительные компоненты электросети. Они применяются для защиты электрооборудования от скачков напряжения в сети, поэтому их работоспособность важна для любого авто. Подробнее о расположении и замене компонентов вы можете узнать из этого материала.
Где расположены и за что отвечают устройства?
Для начала предлагаем узнать, какие предохранители и реле за что отвечают, что являет собой электрическая распиновка устройств на инжекторном и карбюраторном ВАЗ 2107. Основная часть применяющихся деталей установлена в основном устройстве, которое располагается в подкапотном пространстве. Щиток находится прямо под лобовым стеклом, напротив кресла пассажира.
Отечественные «Семерки», будь то карбюратор или инжектор, могут быть оснащены двумя видами устройств — старого и нового образца. Соответственно, описание и схема электрооборудования в них будет незначительно отличаться. Девайсы старого образца использовались на машинах ранних годов выпуска, нового — на поздние версии.
Если говорить непосредственно об инжекторе и карбюраторе, то электросхема устройств не зависит от вида системы подачи горючего. То есть и карбюраторные, и инжекторные версии авто могут оснащаться новыми и старыми блоками. В версиях машин, выпущенных позже, блок может быть установлен в салоне машины под бардачком.
Старого типа
Ниже представлена таблица описания реле, отмеченных на схеме номерами 1-6.
| Номер | Описание |
| 1 | Обеспечивает функциональность системы обогрева стекла. |
| 2 | Данное реле применяется для защиты электродвигателя системы очистки оптики. Устанавливается не на все автомобили. |
| 3 | Обеспечивает функциональность рулевого гудка. На указанной схеме в месте установки устройства находится заглушка. |
| 4 | Необходимо для защиты мотора вентилятора силового агрегата. При поломке реле есть вероятность перегрева силового агрегата. |
| 5 | Данное устройство обеспечивает функциональность источников освещения дальнего света. |
| 6 | Реле защиты электроцепи фар ближнего освещения. |
Инжектор
Как мы уже сообщили, инжекторные версии «семерок» имеют аналогичный с карбюраторами блок предохранителей. Разница в том, что инжекторные авто дополнительно оборудуются блоком реле, который располагается в салоне автомобиля под вещевым ящиком.
| Номер | Назначение |
| F1 | Необходим для обеспечения функциональности основного реле. |
| F2 | Это реле предназначено для защиты ЭБУ от скачков напряжения в электросети. |
| F3 | Используется для защиты цепи топливного насоса автомобиля. При выходе из строя элемента, автолюбитель не сможет завести мотор. |
| R1 | Основное реле. |
| R2 | Устройство, применяющееся для обеспечения работы топливного насоса. |
| R3 | Предохранительный элемент вентилятора радиатора мотора. |
Руководство по демонтажу и замене
Самостоятельно меняем плавкие предохранители
Прежде чем приступить к замене предохранительных устройств, расположенных в основном блоке, необходимо выключить зажигание и клеммы от аккумуляторной батареи под капотом.
Процедура замены осуществляется так:
- Найдите место установки устройства. На пластиковой накладке блока имеются фиксаторы, на них следует нажать. Сняв накладку, вы сможете увидеть схему, нанесенную на обратную сторону, здесь указывается месторасположения и назначение всех применяемых элементов.
- Затем нужно выявить, какое устройство вышло из строя и подлежит замене. Иногда определить поломку можно визуально — сам компонент может быть перегоревший, иногда в нем явно видна оборванная нить.
- Под крышкой девайса вы увидите пинцет, его можно использовать для снятия устройства. При отсутствии пинцета можно взять пассатижи.
- Извлеките выгоревший элемент и замените его на новый, после чего установите на место крышку и подключите клеммы аккумулятора (видео снято и опубликовано каналом AVTOCLUB_22).
Замена плавких предохранителей противотуманных фар
При поломке противотуманной оптики следует в первую очередь произвести диагностику работы устройства. Компонент расположен в салоне машины.
Для проверки и замены выполните следующие действия:
- Сначала вам потребуется крестовая отвертка, используйте ее для снятия двух переключателей, расположенных в средней части консоли, в районе установки аудиосистемы.
- Используя отвертку, вам необходимо будет отжать два крепления.
- Затем снимите пластиковую вставку.
- Теперь вы сможете извлечь корпус предохранителя. Демонтируйте защитную крышку устройства и произведите замену детали на новую.
Меняем блок предохранителей
Снятие и замена блока с компонентами производится так:
- Для начала откройте моторный отсек своей машины и выполните демонтаж корпуса воздухофильтра. Выкрутите гайки, которые фиксируют корпус, крестообразной отверткой.
- Затем под девайсом вы сможете увидеть штекер с кабелями, подсоединенными к девайсу, вам нужно отключить его. На самом корпусе изделия нанесена маркировка в цветах, она соответствует цвету подсоединенных разъемов. С учетом этих штекеров можно избежать необходимости маркировки кабелей.
- После этого следует залезть в салон транспортного средства и снять полочку, которая находится под контрольным щитком. После этого открутите болты, которые держат корпус бардачка.
- Далее, отключите штекер с кабелями, подсоединенными к разъемам непосредственно устройства. Сделав это, вы сможете увидеть цветную маркировку.
- Используя гаечный ключ, выкрутите болты, которые крепят сам блок. Учтите — самый крайний винт на корпусе скрыт, поэтому вы не сможете его сразу увидеть.
- В конце снимите блок с устройствами, теперь девайс можно заменить. Монтаж нового девайса, а также сборка компонентов осуществляется в обратном порядке.
Проверка и замена реле ВАЗ 2107
Рассмотрим процесс замены на примере реле системы обогрева заднего стекла. Этот элемент располагается в монтажном блоке. Более точно место установки можно узнать, посмотрев на схему, нанесенную на обратной стороне защитной накладки:
- Отключите зажигание и откройте блок предохранителей.
- Найдите реле, которое необходимо проверить и заменить.
- Демонтируйте его с помощью щипцов, которые находятся в корпусе блока.
- Установите вместо извлеченного устройства другое, заведомо рабочее. Можно использовать реле от системы очистки фар или головного света.
- Если диагностика показала, что извлеченное реле вышло из строя, установите вместо него новое.
Процесс проверки и замены аналогичен для всех устройств. Разница заключается только в их месте расположения:
- основные реле установлены в блок с предохранителями;
- устройство, обеспечивающее работу зажигания, а также световой сигнализации и поворотников, располагается в салоне транспортного средства, на передней панели за приборной комбинацией;
- реле активации стартерного устройства установлено в подкапотном пространстве, на правом брызговике;
- устройство очистки лобового стекла находится под комбинацией приборов со стороны водительского сиденья, оно фиксируется к кузову авто двумя болтами.
Смена блока предохранителей старого образца на новый образец
Для демонтажа монтажного блока потребуется снять вещевой ящик:
- Чтобы получить доступ к четырем гайкам, которые фиксируют устройство, отсоедините от блока предохранителей разъемы, а также фишки, которые находятся в моторном отсеке.
- Также отключите все фишки и разъемы, которые располагаются в салоне транспортного средства за вещевым ящиком.
- Открутите четыре гайки, фиксирующие устройство, и извлеките его из посадочного места.
- Возьмите БП нового образца и выполните его монтаж вместо извлеченного. Он без проблем устанавливается и подходит под места крепления, только предварительно перед монтажом поставьте прокладку. В противном случае неприятный запах из-под капота будет попадать в салон. Также ее отсутствие будет способствовать дополнительному сквозняку.
- Установите на место все разъемы и фишки, после чего закрутите гайки. Фишки маркируются определенным цветом, поэтому перепутать их не получится.
- Закройте крышку блока и установите на место бардачок.
Возможные проблемы
С какими проблемами может столкнуться автовладелец после замены устройства:
- перестал работать клаксон на руле;
- отсутствует возбуждение генераторного устройства;
- вентилятор охладительной системы функционирует после запуска двигателя без перерыва.
Что делать, если пропала зарядка?
Если транспортное средство оборудовано генераторным устройством Г-222 и при этом зарядка генератора пропала, необходимо произвести диагностику соединений в блоке предохранителей. Проверка выполняется с помощью тестера. Ниже приведен список соединений, которые подлежат диагностике:
- Ш4-1 — Ш11-4;
- Ш1-6 — предохранительное устройство под номером 9 — Ш11-3, чаще всего причина кроется в разрыве этого соединения;
- Ш1-4 — Ш10-1;
- Ш5-3 — Ш10-7;
- Ш1-6 — предохранительный элемент под номером 10 — Ш4-1.
Если машина оборудована генераторным устройством 37.3701, то выполняется диагностика только последних трех цепей:
- Ш1 — разъем коричневого цвета, располагается на БП со стороны салона;
- Ш4 — разъем синего цвета, также находится в салоне;
- Ш5 — разъем желтого цвета, в салоне;
- Ш10 — коричневый разъем, располагается в подкапотном пространстве;
- Ш11 — желтый разъем в подкапотном пространстве.
