Реле и предохранители Лада Калина
Автомобили Лада Калина первого поколения выпускались в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годах. И с возрастом у них начинаются проблемы с электрооборудованием. Для устранения этих проблем нужно знать расположение предохранителей и реле. Было два вида блока у Калины, и оба мы рассмотрим в этой статей.
Где находятся предохранители и реле в Лада Калина 1-го поколения
На автомобилях Lada Kalina первого поколения блок предохранителей и реле находится с левой стороны от водителя, за крышкой с модулем управления светом. Для доступа к блоку нужно потянуть крышку за выступы.
Расположение реле и предохранителей в Калина
Другой вид монтажного блока
Освещение салона, комбинация приборов
Назначение реле в салоне Лада Калина
| № Реле | Назначение |
| K1 | Реле омываетля фар |
| K2 | Реле включения питания электрических стеклоподъёмников |
| K3 | Реле включения стартера |
| K4 | Реле зажигания |
| K5 | Реле аварийной сигнализации и указателей поворотов |
| K6 | Реле включения очистителя и омывателя лобового стекла |
| K7 | Реде лальнего света фар |
| K8 | Реле звукового сигнала |
| K9 | Реле передних противотуманных фар |
| K10 | Реле обогрева заднего стекла |
| K11 | Реле включения питания подогрева передних сидений |
| K12 | Резервный разъём |
Расположение дополнительных предохранителей в Lada Kalina
Три дополнительных предохранителя и диагностический разъём в Лада Калина находятся под центральной панелью.
Назначение предохранителей
| № | Номинал (А) | Назначение |
| F1 | 15 | Цепи главного реле (обмотка реле включения электровентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания) |
| F2 | 15 | Предохранитель бензонасоса Lada Kalina |
| F3 | 15 | Цепь постоянного питания электронного блока управления двигателем |
Расположение дополнительных реле Лада Калина
Дополнительные реле находятся с правой сторону центральной консоли (по другому возле левой ноги пассажира). Открутив крышку центральной консоли, и сняв её можно добраться до болта, который держит металлическую планку с реле:
Вытунув планку можно увидеть все реле и один предохранитель.
| № | Назначение |
| 1 | Реле бензонасоса |
| 2 | Предохранитель электрического вентилятора системы охлаждения двигателя |
| 3 | Реле включения низкой скорости вентиляторо системы охлаждения |
| 4 | Главное реле |
| 5 | Реле включения высокой скорости вентилятора системы охлаждения |
Есть вопросы? Вы так и не решили проблему?
Приглашаю к обсуждению вашей проблемы в комментариях. Мы поможем вам решить вашу проблему с ремонтом автомобиля.
Карлсон без тормозов ( замена реле на вентилятор охлаждения)
Приветствую
Ездил ещё осенью и обратил внимание что в пробках температура растёт до 105 примерно, потом включается карлсон в режиме турбо-веника и она спадает, понял я что здесь что то не так, спросив google он мне подсказал что калина это сборник нано технологий, и у вентилятора 2 скорости 2 реле и жирный резистор, потыркав реле
(они кстати находяться там где должны быть мозги) я понял что 1 скорости у меня нет и полез доставать резистор

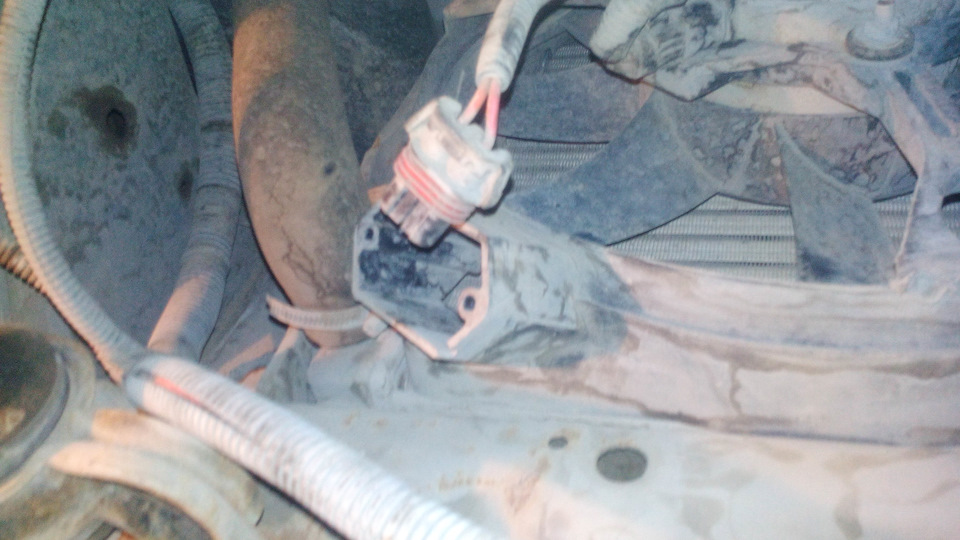

находится оно в нижнем углу корпуса вентилятора под воздушным фильтром крепится двумя саморезами, выглядит вот так

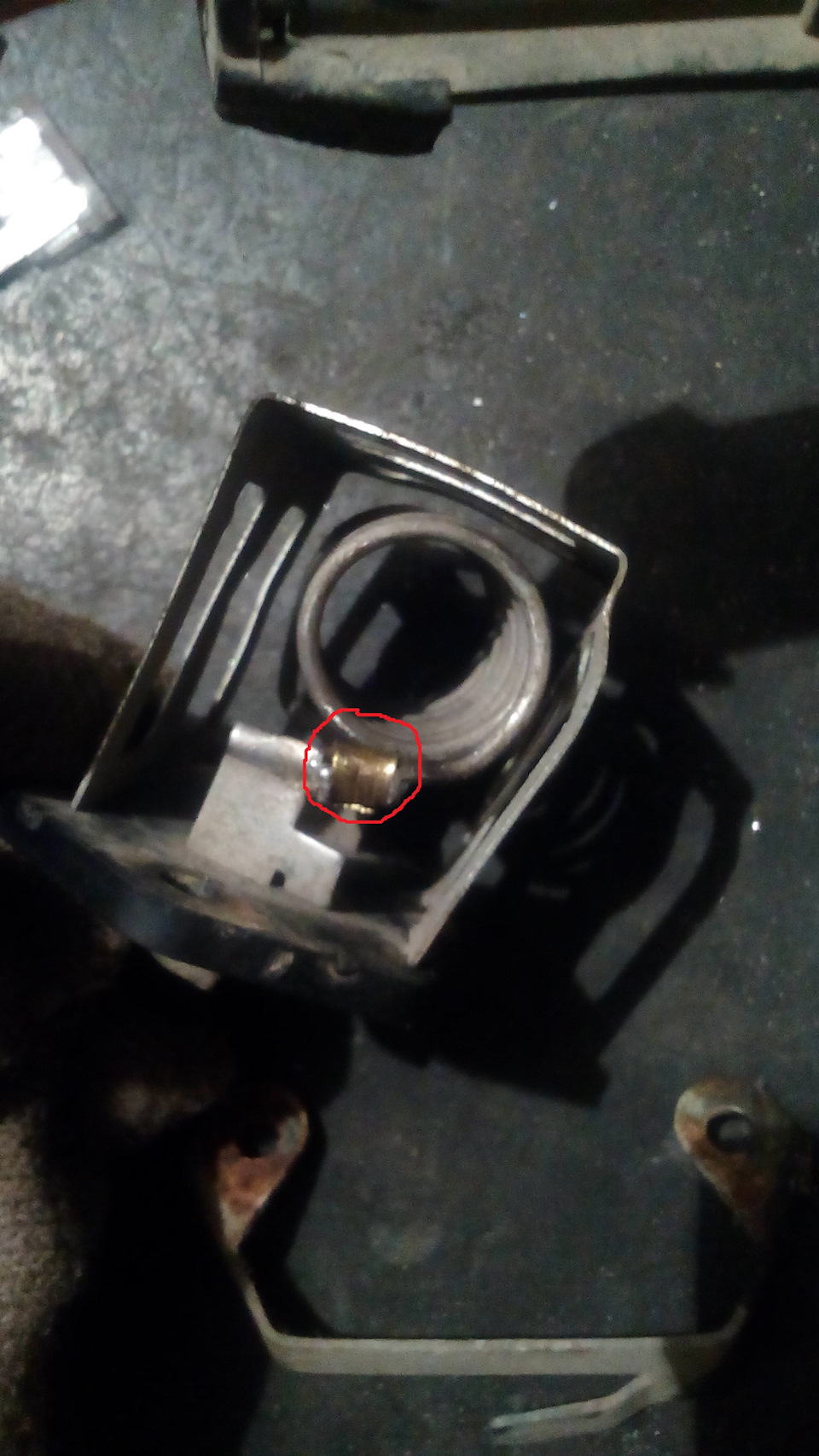

там спираль резистор и термопредохранитель, у меня от дтп наверное лопнула спираль рядом с местом крепления и конечно же не было контакта, спираль наверное из нихрома и конечно же просто припаять проблематично, но паяльная кислота и жирный слой олова с канифолью справились и на всякий случай я укрепил скобой
Поставил, поездил, пока работает ))
Жду ваших комментариев с уважением A\S !
Где находится реле вентилятора охлаждения радиатора на Лада Калина?
Автомобиль: Лада Калина.
Спрашивает: Абрамов Сергей.
Суть вопроса: не работает вентилятор охлаждения радиатора, грешу на реле вентилятора, где оно?
Здравствуйте, у меня перестал включаться вентилятор охлаждения радиатора. Думаю, что вышло из строя реле, но не знаю точно где оно расположено. Подскажите, пожалуйста!
А может быть это не реле вентилятора?
Для того, чтобы точно определить причину такой неисправности, необходимо в первую очередь проверить все контакты вентилятора на наличие окислов и следов ржавчины, также проводку на наличие обрывов и потёртостей.
Реле и предохранитель вентилятора, где они?
Дополнительный блок предохранителей отмечен стрелочкой на фото
Если эти манипуляции не принесли никакого успеха, то необходимо смотреть предохранитель и реле, отвечающие за работу вентилятора охлаждения.
- Найти их не трудно, достаточно лишь открутить один болт, расположенный сбоку центральной консоли у левой ноги переднего пассажира.
- Когда декоративная накладка демонтирована, нам понадобится ключ на «10», чтобы убрать блок предохранителей с места фиксации и вывести его наружу.
- Эти работы могут вызвать некое неудобство, потому как к блоку реле подходят толстые жгуты проводов.
- Таким образом он выглядит после снятия, теперь только останется проверить их на работоспособность и установить все на место в обратном порядке.
Когда они демонтированы со своего места, можно с лёгкостью проводить с ними работы.
