Киа спортейдж 3 как снять кнопки руля

  • автор:

Инструкция по подключению кнопки управления магнитолой на руле

Значение слова «адаптер» заложено уже в самом его названии, в переводе с английского языка (adapter) означает — приспособляю, приспособление. Если адаптировать данное слово в техническом выражении, оно будет звучать следующим образом: адаптер — приспособление (переходный элемент, устройство) для объединения в одну систему различных технических устройств, не имевших до этого совместных контактных точек.

Кнопки на руль

Кнопки на руль

Что такое адаптер кнопок руля, и для чего он нужен

Соответственно, адаптер кнопок руля управления магнитолой – это гаджет, согласующий штатные кнопки управления аудиомагнитолой на руле и нештатный автомобильный проигрыватель.

То есть, если авто имеет рулевой пульт управления, то в адаптации с родной магнитолой (установленной при сборке автомобиля) он не нуждается. Но при замене ГУ взаимосвязь между рулем и магнитофоном теряется. И для приведения ее в норму требуется установка адаптера.

podklyucheniyu_knopki_upravleniya_magnitoloj_na_rule_8

По своим типам адаптер кнопок руля для управления нештатной магнитолой разделяется на:

  • адаптивное устройство, предназначенное для определенной марки автомашины и звуковоспроизводящего оборудования;
  • универсальный адаптер для всех видов легковых автомобилей и магнитол.

Кнопки управления магнитолой на руле Киа Спортейдж

В том случае, если Киа Спортейдж не имеет функции управления автомагнитолой с колеса рулевого управления, и вместо кнопок стоят пластиковые заглушки, то заменить их на действующие не составит особого труда. Но только в том случае, когда вы имеете достаточный опыт и знания для того, чтобы решиться на разборку рулевой колонки и замену с последующим подключением заводской магнитолы на нештатный аппарат.

Для этого вам понадобятся инструменты (перечислим их чуть позже) и стандартный (штатный) блок кнопок для руля KIA Sportage, с помощью которого и будет осуществляться управление автомагнитолой. По своему усмотрению можно воспользоваться либо универсальным адаптером для кнопок и проигрывателя, либо купить устройство именно для вашей мультимедийной системы и авто Киа Спортейдж.

podklyucheniyu_knopki_upravleniya_magnitoloj_na_rule_7

Инструменты для установки кнопок управления автомагнитолой на руль

Подготавливаем необходимые для работы инструменты:

  • Гаечные ключи 12, 22 и 23 номера;
  • Набор шестигранников;
  • Вороток для головок;
  • Отвертки с разными по конфигурации и размеру окончаниями;
  • Нож;
  • Тонкая металлическая (пластиковая) пластина.

podklyucheniyu_knopki_upravleniya_magnitoloj_na_rule_6

Установка кнопочного блока управления нештатным ГУ на руль своими руками

Еще раз предупреждаем автовладельцев Киа (других марок авто). В случае неуверенности в своих силах лучше обратитесь за помощью в специализированный центр автозвука. Итак, установка кнопок управления магнитолой на руле производится в следующем порядке:

  1. Обесточиваем энергосистему автомобиля, отсоединив минусовую клемму на АКБ;
  2. Вставляем ключ в замок зажигания и оставляем его там;
  3. Приводим руль в вертикальное положение;
  4. Вывинчиваем шурупы из двух отверстий на задней части рулевого колеса;
  5. Перемещаем его (руль) в горизонтальное положение;
  6. Аккуратно извлекаем подушку безопасности;
  7. Отсоединяем находящийся сзади подушки шлейф, тем самым исключая ее возможное срабатывание;
  8. Отсоединяем питание звукового сигнала;
  9. Отвинчиваем гайку крепления рулевого колеса;
  10. Снимаем руль, вытягивая его на себя;
  11. Вывинчиваем доступные саморезы и снимаем декоративные накладки;
  12. Извлекаем заглушки кнопок;
  13. Замена подрулевого кольца производится при необходимости;
  14. Размещаем новый шлейф на рулевом колесе, согласно прилагаемой инструкции;
  15. Вставляем блок кнопок в предназначенное для них гнездо;
  16. Подсоединяем проводку;
  17. Выполняем предварительную сборку рулевого колеса в обратной последовательности;
  18. Производим подключение головного устройства через адаптер к блоку кнопочного управления на рулевом колесе, согласно распиновки для данного устройства;
  19. Подключаем аккумуляторную батарею;
  20. Проводим проверку взаимодействия кнопок с автопроигрывателем;
  21. При нормальном выполнении ГУ всех команд, поступающих с рулевого колеса авто, опять отключаем АКБ и завершаем окончательный монтаж колеса и рулевой колонки.

podklyucheniyu_knopki_upravleniya_magnitoloj_na_rule_5

Теперь вы можете управлять автомагнитолой, не отвлекая своего внимания на переключение кнопок, расположенных на передней панели устройства.

podklyucheniyu_knopki_upravleniya_magnitoloj_na_rule_4

Подключение блока рулевого управления нештатной магнитолой Киа Sportage

Подключение кнопок управления магнитолой на руле производится через разъем, идущий от кнопок автопроигрывателю. Так как мы меняли (устанавливали) и блок кнопочного управления, и саму аудиомагнитолу, то их проводка находится на данный момент в свободном доступе. Казалось бы, соединение всего четырех проводов, согласно инструкции, не должно составить большого труда. Но как раз здесь и возникают определенные трудности.

podklyucheniyu_knopki_upravleniya_magnitoloj_na_rule_3

Заявленная производителем схема распиновки контактов, даже для обозначенного как специализированный под определенный прибор адаптера, не всегда совпадает с ним на самом деле. Судя по отзывам автовладельцев, производивших такие подключения, можно сказать, что крайне редко происходит такое совпадение. Но не стоит излишне нервничать. Данная проблема не настолько серьезна, и решается хорошо знакомым всем методом тыка. То есть, манипулируя всего 4 проводами, вы легко найдете необходимую вам комбинацию взаимодействия кнопок, расположенных на рулевом колесе и новой мультимедийной системой вашего автомобиля.

podklyucheniyu_knopki_upravleniya_magnitoloj_na_rule_2

Настройка адаптера

Запоминание нового подключения управления автомагнитолой производится через меню ГУ. Задавая опцию на мониторе проигрывателя, дублируйте ее нажатием кнопки на руле. В случае необходимости можно перепрошить автомагнитолу, согласно инструкции.

Ремонт руля на Киа Спортейдж 3

Со временем, как и другие автозапчасти, руль Киа Спортейдж приходит в негодность. Соответственно, подлежит ремонту или разборке.

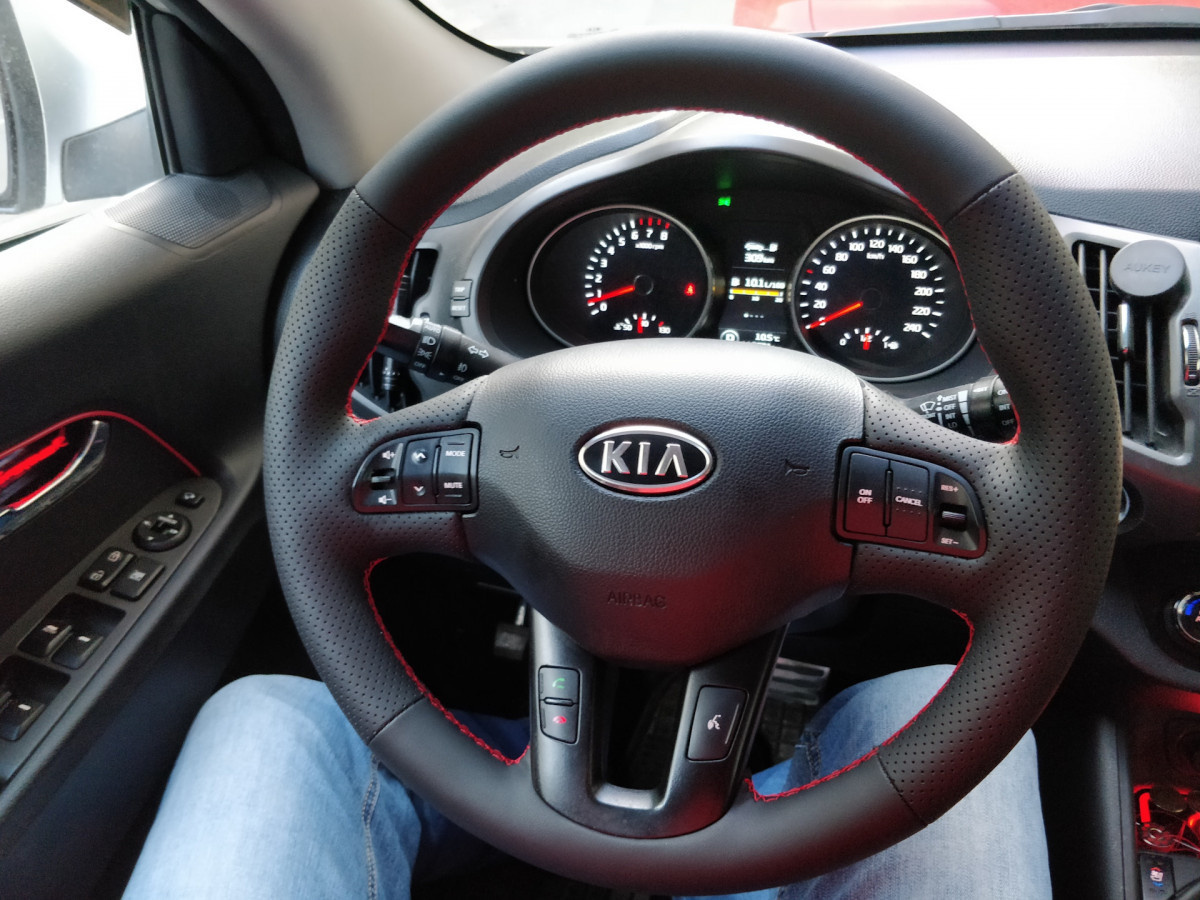

Рулевое колесо на Киа Спортейдж 3

Замена руля Киа Спортейдж

Инструкции по снятию и установке:

  1. Отсоедините отрицательный кабель аккумулятора, подождите 30 секунд.
  2. Выровняйте колеса по прямой линии.
  3. Снимите модуль передней подушки безопасности.
  4. Отвинтите стопорный винт. Удалите основную часть.
  5. Установка производится в обратном порядке.

Момент затяжки: 44,1–49 Нм.

Чтобы снять или установить руль Спортейдж 3 нужно:

  1. Отсоедините отрицательный кабель аккумуляторной батареи.
  2. Снимите маховик в сборе.
  3. Откручиваем болт, снимаем подрулевой переключатель, снимаем разъем.

Ранее мы писали о Kia Sportage 3.

Как поставить кнопки на руль Киа Спортейдж

При модернизации автомобилей корейского производителя кнопки на руле Киа Спортейдж 3 шевелятся. Частое пожелание автомобилистов – управлять аудиосистемой и круиз-контролем с руля.

Даже если в машине нет таких приспособлений, вы можете установить их самостоятельно.

Во-первых, нужно убедиться, можно ли монтировать такие кнопки, поискав информацию об этом в Интернете. Если это возможно, необходимо запросить ключи для установки с сайта.

После получения устройств на руки необходимо запастись следующими инструментами:

  • Набор ключей (Г-образные, 12, 22-23 размера).
  • Вороток.
  • Отвертка.
  • Нож.
  • Предмет для письма (маркер, карандаш).

Порядок установки кнопок на руль Киа Спортейдж 3 следующий:

  1. Загоняем машину в теплое место. Отсоедините отрицательный кабель аккумуляторной батареи.
  2. Установите руль перпендикулярно. Мы не вынимаем ключ из замка.
  3. Сзади находим зазоры, втыкаем евро ключ.
  4. Откручиваем винты, поворачиваем руль горизонтально.
  5. Осуществляем разборку подушек безопасности. Находим петлю, намотанную спиралью. Отогните зажим отверткой.
  6. Вытаскиваем заднюю заглушку, клаксон.
  7. Отвинтите фиксирующий винт.
  8. Откручиваем винты, которые держат руль: на спице, сзади.
  9. Находим пластиковые заглушки, снимаем.
  10. Возвращаем кабель на место, вводим купленные ключи.
  11. Прокладываем проводку, собираем.

Шаги с 4 по 8 необходимо выполнять осторожно, чтобы не повредить компоненты. После работы проводим диагностику ключей, установив вместо аккумулятора клемму, пробуем нажимать кнопки. Если заработает, то заканчиваем сборку.

Установка Кнопок На Руль Киа Спортейдж 3

Аккуратненько помечаем положение управляющего колеса. У меня уже стояли заводские метки, по ним и ориентировался. Скручиваем центральную гайку, оставив ее на болте на несколько оборотов. Бьем по рулю К Для себя с внутренней стороны и он слетает со шлицов.

кнопки на руль kia sportage

Скручиваем до конца гайку. Вынимаем заглушки. Kia Sportage 3 SL. Лицезреем, что они болтаются в патронах на зажимках.

кнопки на руль kia sportage

Отжимаем отверткой зажимы и вынимаем патрончики совместно с винтами. Так нам легче. Далее, сможем познакомиться собирать. Подмену подрулевого кольца я не делал, однако снять его. Достаем шлейф.

кнопки на руль kia sportage

У-образный штекер прокладываем так, что бы он не мешал затягиванию гайки. Верхний разъем также должен пройти под железной основой. Кнопки на руль kia sportage удобства поверните руль снова в вертикальное положение или наклонное, кому как комфортно. На нашему клиенту остается провсё я издержал 40 минут, там не просто задумывался, почему ничего не работает. В нете по данной теме конечно много инфы,однако на этом форуме не нашёл.

Киа Спортейдж 3 установка кнопок на руль видео

Обладателям авто в комплектации люкс и выше будет не любопытно. У меня комплектация комфорт,на руле заместо кнопок вставки.

Если б руль был целым я бы может и даже не парился. Объехав в районе нашему клиенту остается магазины по корейским авто сообразил,что для меня лучше Смотрите: Какое масло заливать в двигатель Киа Спортейдж Какое масло лучше заливать в двигатель Киа Спортейдж — важный вопрос, безусловно, задает себе владелец данного корейского автомобиля. Это, бы прекрасно использовать фирменный продукт, кнопки на руль kia sportage заливает в двигатель производитель автомобиль продавался после использования.

Но, иногда, не обязательно Фазы газораспределения далеко не все люди знают что это такое, поэтому мы сегодня вам попытаемся объяснить это кнопки на руль kia sportage показать на примере как правильно нужно устанавливать фазы газораспределения по меткам.

кнопки на руль kia sportage

Для установки фаз газораспределения, нужно запастись: Отверткой, и тремя гаечными ключ Установка Турбины На Ваз 16 Клапанов Одним из вариантов значительно добавить мощности и лошадиных сил движку ВАЗ — является установка турбонаддува. Но не считая монтажа турбин, бывалые обладатели устанавливают атмосферный движок, Поворачиваем руль в горизонтальное положение.

После отсоединяем шлейф от самой подушки. Отстраняем шлейф в сторону, что бы не повредить. Не бойтесь, подушка не стрельнет, от размыкания контакта ошибка SRS гореть не.

кнопки на руль kia sportage

Аккуратно помечаем положение рулевого колеса. У меня уже стояли заводские метки, по ним и ориентировался.

Установка Кнопок На Руль Киа Спортейдж 3

Скручиваем центральную гайку, оставив ее на болте на пару оборотов. Скручиваем до конца гайку. Вынимаем заглушки. В инструкции у dreamcat87 все описано очень грамотно и подробно. Но при демонтаже руля у меня возникли трудности с его снятием со шлицев после откручивания гайки. Я по нему и стучал и тянул его, но он не хотел слазить. Так как я оставил гайку, чтоб руль не прилетел кнопки на руль kia sportage в лоб, было, плохо видно слазит он, хоть немного или .
