Как подключить аукс на форд мондео

AUX 6000CD

Не знаю, полезным ли окажется данный пост, но все же) т.к. отсутствует на моем самом бомжмафоне usb я активно юзаю aux, коннектю к телефону (у меня андрофон хтц дизаир и наверно самая удобная прога для музыки mortplayer, т.к. он играет по папкам а не по дибильным плейлистам, и еще оч удобный интерфейс для тех кто за рулем) и т.к. тоненький китайский кабель у меня быстро накрылся, я купил толстый, такой типа "хороший"^^ а aux то у нас в бардачке!надо же было его туда засунуть, и постоянно бесило то что закрываешь бардачек, придавив кабель, да он еще и толстый, еще и мешает под ногами пассажиру.
И вот придумал я такую штуку:

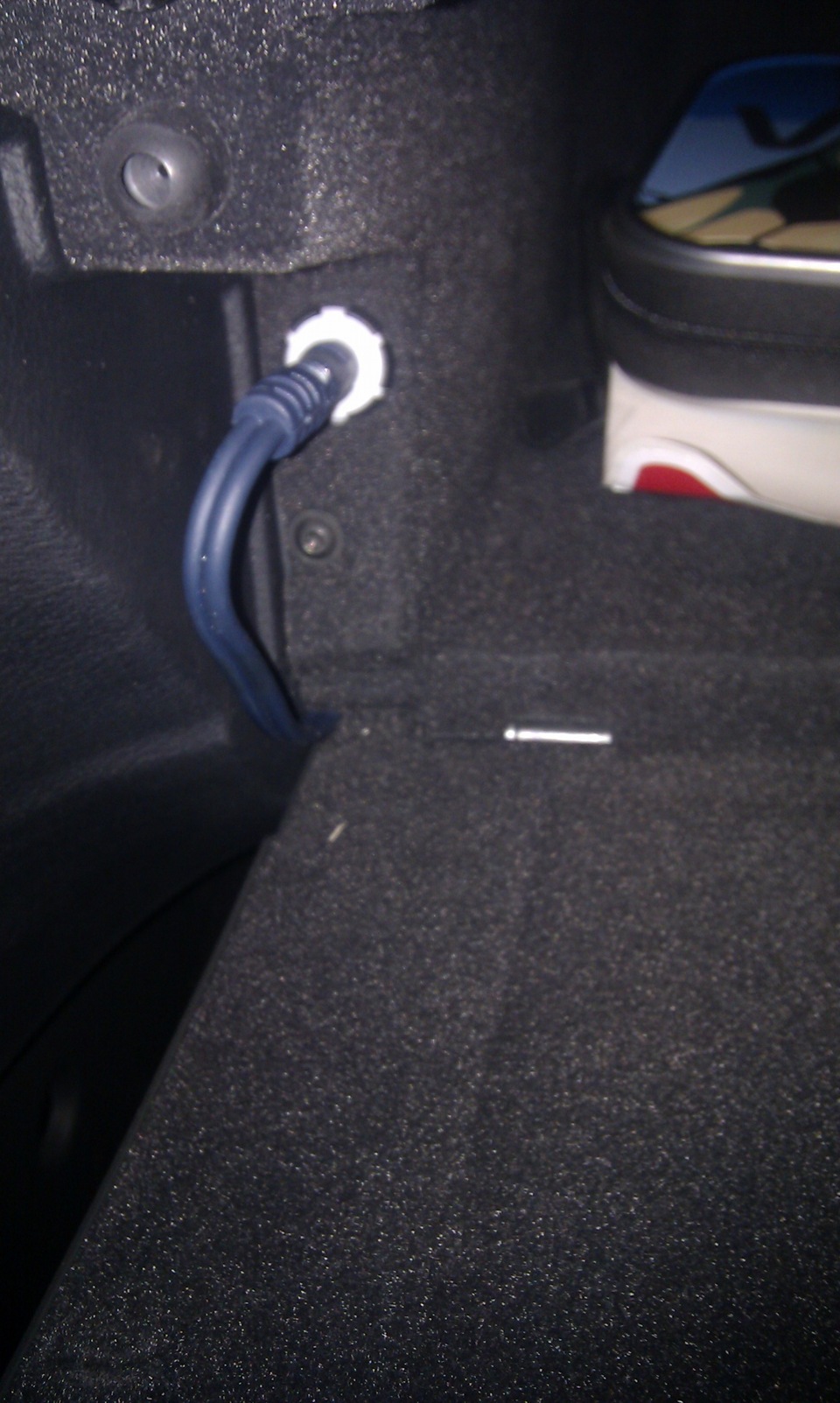

в левом нижнем углу бардачка есть дырка аккурат под провод:

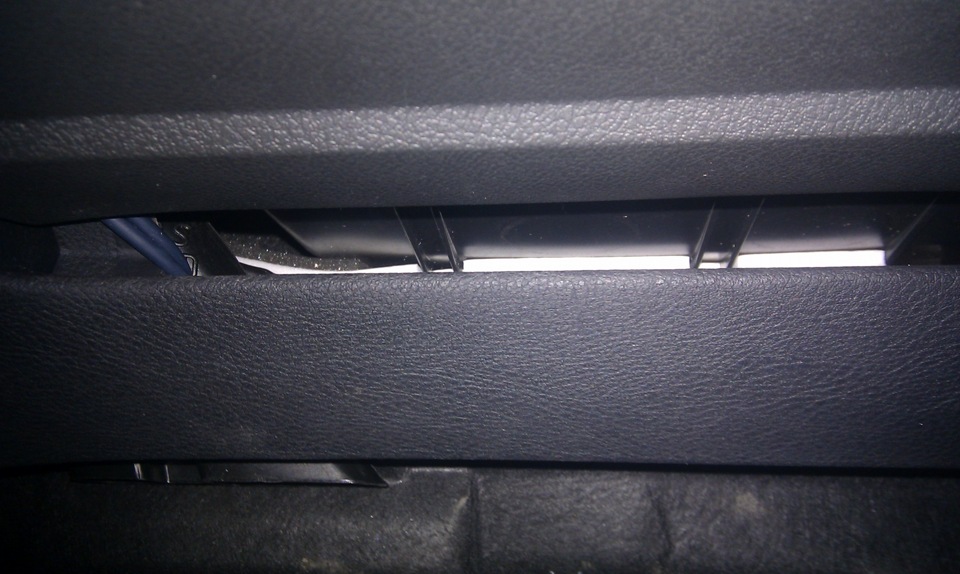

суем его туда, далее, если бардачек открыт есть щель чтоб туда кинуть штекер

теперь крышку бардачка можно закрыть и ничего не мешает)
далее, не знаю специально ли или по воле случая, есть стык от низа бардачка почти до начала сидухи, в него как раз помещается кабель:

AUX в автомагнитоле и как его подключить

Приятно нестись в любимом автомобиле с ветерком и музыкой. За ветерок отвечает кондиционер. А за любимую музыку?

По радио – реклама. На диске – не все композиции по вкусу и приходится отвлекаться на переключение. Ответ прост! Нужно воспользоваться входом AUX и прослушивать треки с собственного плейлиста или через интернет.

Что такое AUX и для чего он нужен

AUX – линейный вход. Представляет собой разъём является неотъемлемой частью многих современных мультимедийных систем. Он служит для подключения внешних источников звука (смартфона, планшета, плеера и других).

Внешне AUX in в автомобиле выглядит как отверстие круглой формы с металлической окантовкой. На панели магнитолы AUX вход обозначен соответствующей аббревиатурой и представляет собой небольшое отверстие круглой формы диаметром 3,5 миллиметра. Такое же отверстие AUX out подключаются внешние колонки к стационарному компьютеру.

Фото 1

Штекер, соединяющий гнездо с подключенным устройством похож на тот, который можно увидеть на шнуре наушников. Без встроенного разъема невозможно представить себе современный автомобиль.

Достоинства и недостатки наличия разъёма в автомобиле

Линейный аудио вход значительно расширяет возможности автомобильной магнитолы.
Позволяет прослушивать самый разнообразный контент: от аудиофайлов из памяти устройства до интернет радиостанций.
Ко входу можно подключить любое внешнее устройство: плеер, телефон, ноутбук и др.
Нет необходимости заменять встроенную магнитолу.
Качество звука транслируемого с телефона или планшетного устройства ничем не уступает качеству с любого другого носителя;
Позволяет прослушивать аудио с внешнего носителя в улучшении качестве.

Основным недостатком является необходимость приобретения переходников для AUX входа и устройств разного типа. Часто из-за этого в области расположения органов управления автомобилем возникают помехи для водителя в виде шнуров.

Фото 1

Установка AUX входа

AUX in не является обязательным атрибутом приборной панели автомобилей всех марок и моделей. Равно как и встроенных в эти автомобили магнитол. AUX in – не сложное устройство. Установить его можно на любой СТО. А при наличии технических навыков самостоятельно. Для этого потребуются:

провод длиной 40-50 см. — 3 шт.
разъём AUX с гнездом.

Фото 3

Один конец каждого из проводов припаивается к каналу стерео-выхода проигрывателя.
Противоположные концы выводятся наружу.
Гнездо AUX с тремя контактами крепится к проводам.
На приборной панели или автомагнитола подготавливается место для разъёма.
На подготовленное место устанавливается разъём AUX.

Как подключиться к AUX-входу

Для подключения к аукс нужен кабель для автомагнитолы. Один его конец заканчивается штекером соответствующим линейному входу, а второй должен подходить устройству, которое предназначено для соединения. При осуществлении контакта между aux in на магнитоле и девайсом, с которого будут передаваться данные включение аукс происходит автоматически Главное чтобы он подходил к разъёму подключаемого устройства. С помощью такого переходника осуществляется передача данных с внешнего носителя в аудиосистему. Иногда такой кабель является частью комплекта какого-либо устройства. При необходимости его можно приобрести как отдельный самостоятельный аксессуар.

Фото 4

Основные способы подключения звукопередающих устройств к аукс входу в автомобиле описаны ниже.

Стандартный кабель minijack 3.5 мм

Является наследием эволюции телефонного штекера, который применялся в качестве связного на первых телефонных станциях. Размер первого поколения равнялся 6,35 мм. С середины прошлого века до сегодняшних дней наиболее востребован различными видами аппаратуры размер 3,5 мм. Называется он minijack.

Фото 5

Конструкция миниджека создана в формате TRS. Если не вдаваться в подробную терминологию, расшифровку и перевод, то упрощённо это означает три контакта обеспечивающие передачу стереозвука высокого качества.

Сегодня, благодаря исторической стандартизации оборудования, миниджек применяется практически в любой звуковой аппаратуре. Порт AUX лишь один из распространённых вариантов его использования.

Переходник AUX USB

Представляет собой кабель, на одном конце которого штекер миниджек для подключения к AUXвыходу, а на другом разъём USB. Он служит для того, чтобы к аудиосистеме в качестве внешнего звукового носителя подключать устройства с USB-выходом. Например ноутбук. Это – возможность прослушивать аудио файлы хранящиеся на нем, в том случае если автомагнитола способна считывать mp3 формат. Наличие в памяти файлов с другим расширением может вызвать осложнения при декодировании и притормаживать процесс.

Фото 6

Различаться могут такие переходники только длиной шнура. Для комфортного применения его в машине, лучше приобретать модель с коротким кабелем, не более 12 см.

Bluetooth адаптер

Современный гаджет устанавливающий беспроводную связь между устройствами различных типов. Наиболее технологичные модели обеспечивают устойчивый обмен данными на расстоянии 50-60 метров с высокой скоростью в диапазоне от 3-х до 24-х Мбит/с в зависимости от модели.

Фото 8

Отличительные преимущества bluetooth адаптера:

невысокая стоимость;
лёгкость и безопасность использования;
эргономичность.

Широкий спектр назначений bluetooth переходника:

передача звука;
подсоединение проигрывателя к различным типам аудио воспроизводящих устройств;
организация беспроводной блютуз сети.

Перечень способностей этого многофункционального устройства не исчерпан перечисленными пунктами.

Важно, что если выходным штекером bluetooth переходника является миниджек, то гаджет можно подключить к аукс входу. Это позволит позволяет не только прослушивать аудио треки из памяти смартфона или интернета, но и вести телефонные переговоры в формате «свободные руки». В этом случае голос собеседника будет выводиться на аудиосистему автомобиля.

Как подключить флешкарту к AUX

Главным условием подключением флешки к аукс является наличие питания и выхода аудиосигнала. Поэтому переходник «гнездо USB — миниджек» не подойдёт. Потребуется специальный адаптер, который иногда называют CD-ченджером. Это же устройство может читать SDs-карты мобильных телефонов. Поддерживает телефонную bluetooth гарнитуру.

Фото 9

Конструкция адаптера включает в себя корпус с несколькими разъёмами. К AUX он подключается через разъём миниджек. С другой стороны подключается флешка. В этом случае магнитола распознаёт её как CD-диск.

Для того чтобы воспроизведение треков с USB накопителя было возможным, нужно на магнитоле создать папку, в которую будут загружаться файлы.

Проблемы при использовании AUX

При подключении внешнего устройства к автомобильной аудиосистеме через линейный вход AUX могут возникнуть сложности:

Магнитола не распознаёт аудио файлы. Такое возможно, если они проигрываются из папки подключенного девайса, в котором присутствуют файлы с другим расширением (текстовые, видео и другие).
Звук воспроизводится в пониженном качестве относительно исходника. Для того чтобы решить эту проблему, нужно попробовать применить другой переходник. Помехи могут быть связаны с механическими повреждениями кабеля, штекера или гнезда. Либо магнитола не может усилить подаваемую на неё информацию.
Гаджет и система не контактируют между собой по другим причинам. Способ решения: установить на устройство приложение вида SoundAbout.
Устройство невидимо через bluetooth переходник. Нужно проверить в настройках пункт «Доступен всем». Он должен быть включен.
Контакт не осуществляется через USB- переходник. Если дело не в механическом повреждении, то в подключаемой девайсе, во вкладке «Настройки» нужно активировать пункт «Передача данных».

Особенности AUX в автомобиле

В дорогих престижных моделях авто он выведен на панель и даже снабжён подобием пробки или крышки, предохраняющей аудио вход от загрязнения, влаги и пыли, которые могут повлиять на его работоспособность. AUXа достаточно для того, чтобы удовлетворить потребность в прослушивании любого контента. Магнитола, как самостоятельный вид техники становится не нужна. К аудиосистеме можно подключить смартфон и слушать всё что нравится из интернета.

Как подключить аукс на форд мондео

И так,начнем. Когда я купил этот авто я слушал радио,потом решил записать диски CD и спустя пару недель я понял,что всю жизнь на балванках я ездить несмогу. И я решил сделать AUX.Кнопка есть,а входа нет. И тут я начал смотреть на форумах,как и что делать..Существует переходник за 200р. Но что бы его поставить нужно найти провод и тогда подключить его и ВАУЛЯ. Но не тут то было. На форумах писали,что на каждом форде этот провод торчит в бордачке(не в самом бордачке а если его снять,то там искать). Я туда полез и увидел вот это;

Это то что я должен был увидеть. Но у меня этого неоказалось..Я облазел все на форумах и в машине в том числе..Я уже было разочаровался..И решил пойти на более жесткие меры я вытащил магнитолу и впаял в плату провода.
Далее вот что получилось:

Это пломба в которой я вырезал дырку под вход шнура 3.5

Ииии вауля. Я сделал это

С тех пор я ездил с одной мыслью,всё работает. Но где же тот самый вход под переходник. И я решил надурочка снять все пломбы. И вот что увидел.

И оказалось то,что тот самый шнур для переходника стоял в заглушке. А я столько всего проделал. Но этого нигде на форумах не писали,что такое может быть. И я не мог понять это забавно или печально??Но сделал вывод,что FORD НЕПРЕДСКАЗУЕМ.

Спасибо огромное за разьяснения. я обыскался его.

Вот так он выглядит ну а с другой стороны углубление под тот штекер

Просто переходник для Форда под AUX поидее в любом магазине официальных запчастей форд.
Вот был недавно в Митино там этот переходник есть (Митинская ул,д 19 тел 8(495)988-46-26 )
8(495)794-32-01
Есть еще магазины но там незнаю есть или нет вот адреса и телефоны:
Дмитровское ш. д 62 тел 8-495-988-46-16 или 8-495-489-43-31
Варшавское ш д 91 тел 8-495-988-46-36 или 8-499-619-81-08

Модель 6000CD

Легковые автомобили Ford оснащаются штатным головным устройством, позволяющим прослушивать радиопередачи или музыкальные композиции, записанные на компакт-диски. Магнитола Форд 6000CD по инструкции не допускает подключения внешних устройств стандарта USB или AUX. Но конструкция оборудования предусматривает самостоятельную установку разъемов, позволяющих расширить перечень коммутируемых устройств.

Дизайн и функции

Головное устройство 6000CD ранних моделей выпускалось в корпусе прямоугольной формы. В связи с корректировкой внутреннего оформления салонов машин Ford изменилась конфигурация фронтальной панели, которая стала иметь закругленные кромки и грани. Для защиты оборудования от кражи используется защитный цифровой код, который передается владельцу вместе с комплектом документации. Допускается установка модуля управления магнитолой для задних пассажиров, а также подрулевого джойстика.

Новый дизайн

встроенные часы и календарь;
раздельная настройка высоких и низких частот;
3-диапазонный радиоприемник с памятью частот радиостанций;
возможен прием дорожной информации RDS с трансляцией сообщений через громкоговорители;
проигрыватель компакт-дисков;
возможность укоренной прокрутки композиции;
повтор трека и воспроизведение песен в случайной последовательности;
штатный декодер сжатых музыкальных записей стандарта MP3;
отображение тегов на дисплее;
совместимость с оборудованием через AUX (не для всех магнитол).

Руководство пользователя

Прилагаемая к руководству по Форд Фокус 2 документация на автомагнитолу содержит основные советы по эксплуатации:

включение и выключение головного устройства производится отдельной кнопкой, встроенный таймер обеспечивает подачу питания в течение часа после отключения зажигания;
отображение даты и времени выполняется нажатием на кнопку Clock;
изменение громкости звука производится поворотом регулятора;
для корректировки тональности или баланса требуется активировать режим при помощи кнопок Bass/Tre или Fade/Bal;
для начала и окончания телефонного разговора имеется отдельная клавиша, отмеченная значком трубки.

Инструкция пользователя

Как включить Блютуз

Чтобы выключить или включить Блютуз на устройстве 6000CD, требуется:

Войти в режим настройки путем нажатия на кнопку Menu.
Нажать на правую клавишу навигации по разделам.
Последовательно воздействовать на кнопку Menu, пока на дисплее не отобразится текстовая надпись BT ON или BT OFF. Затем необходимо переключить функцию в желаемое состояние.

Настройка блютуза

На части машин, собранных в России, блок громкой связи не устанавливался. При активации Bluetooth сотовый телефон не распознает головное устройство. Проверить наличие коммутационного модуля можно проведением компьютерной диагностики автомобиля. Блок беспроводной связи предназначен для телефонных разговоров, трансляция музыкальных записей конструкцией не предусмотрена.

Как подключить AUX

Расположенный в машине разъем AUX предназначен для установки внешних источников воспроизведения звука. Изменение громкости звука осуществляется при помощи имеющегося в магнитоле усилителя. Для подключения к AUX используется кабель, оснащенный стандартным штекером для наушников диаметром 3,5 мм. Для начала прослушивания требуется перевести головное устройство в соответствующий режим (при помощи кнопки).

Регулировка громкости и тембра осуществляется регуляторами на корпусе магнитолы, переключение композиций, приостановка и старт воспроизведения выполняются кнопками на внешнем проигрывателе. Часть автомобилей Ford с головным устройством 6000CD не оснащена штатным разъемом AUX, который можно установить самостоятельно.

Процедура установки разъема на примере Fiesta:

Приобрести соединительный шнур с круглыми 3,5 мм разъемами.
Снять корпус перчаточного ящика, сжав боковины руками. Демонтировать фиксаторы головного устройства при помощи тонких металлических пластин. Инструмент устанавливается в 4 паза, имеющихся на передней панели магнитолы, рабочие стороны имеют подрезку.
Вынуть магнитолу из шахты и отключить разъемы проводов.
Подсоединить порт AUX к контактам и вывести его в перчаточный ящик.
Произвести обратный монтаж снятых деталей и проверить работоспособность разъема.

Как подключить флешку

Головное устройство 6000CD не оснащено штатным портом USB для коммутации флешки или иного внешнего накопителя. Возможно самостоятельное подсоединение конвертера сигнала, который крепится к штекеру AUX. Ряд владельцев коммутирует декодер файлов MP3. Колодка питания подключается к бортовой сети через дополнительный стабилизатор, снижающий напряжение до 9 В. Остальные провода декодера подсоединяются к штатному штекеру на корпусе магнитолы. Порт USB выводится на пластиковый элемент центральной консоли или на заглушку кнопки.

Вывод порта USB

Схема подключения магнитолы

В состав схемы подключения головного аудиоустройства входит несколько разъемов, расположенных на задней части корпуса. Распиновка магнитолы 6000 CD соответствует стандарту ISO, верхние штекеры предназначены для подсоединения громкоговорителей и подачи питания. Дополнительно имеются провода соединения с цифровой шиной CAN. Горизонтальные разъемы позволяют подключать внешнее оборудование или модуль беспроводной связи Bluetooth.

Так вот рассудил я и решил попробовать найти провод с двумя джеками на концах и подключить для начала мобилу, ну провод не нашёл пришлось покупать просто провод оч качественный с 1 джеком на конце и на другом уменьшеной компией за 120р (хз для чего) вобщем купил за 30р ещё 1 джек отдельно вход
Сегодня на работе аккуратненько распаяли маленький джек и припаяли обычный (сам бы припаял но столь всё мелкое что нужен оч маленький паяльник чего не имею, знакомый помог и очень качественно припаял джек ))

Пришёл в машину подключил мобилу и о чудо, как в сказке : потерю качества звука не ощутил даже показалось лучше чем с дисков воспроизводит моб не навороченный обычный nokia XpressMusic, подключил провод в разьём AUX и куда вставляются наушники на телефон.

единственный -, нет возможности переключать песни ан руле и с головы, только на мобиле, но я этим и на CD редко пользуюсь тк закачиваю на балванины только то что люблю)))

ещё попробовал позвонить и включить громкую связь, замечательно слышно всё через динамики и микрофон ан мобиле работает доже хорошо, по сути включил вызов и просто спокойно управляешь и общаешься)))
очень удобно
