Как выбрать автосканер для считывания ошибок OBD 2
Владельцы авто будут совершенны правы, если скажут, что диагностика и обслуживание транспортного средства– это довольно сложный и длительный процесс. Сегодня решать вопросы диагностики помогает. сам автомобиль. А если быть точным, встроенная система самодиагностики. Она выявляется неисправность, формирует код ошибки и записывает его в память. Позже этот код можно считать и расшифровать. Такая процедура под силу даже простому автолюбителю. Не всегда нужно обращаться на СТО за диагностикой – достаточно считать код ошибки при помощи специализированного сканера, осмотреть проблемные узлы автомобиля и решить, как устранить неисправность. Возможно, устранить ее тоже получится самостоятельно. В цикле материалов, посвященных кодам ошибок, Avto.pro разберется в стандартах диагностических систем, кодах ошибок и неисправностях отдельных элементов авто.
Подробнее о функции самодиагностики блоков управления
Электронный блок управления, которым оснащают все современные автомобили, не только получает и анализирует сигналы от различных бортовых систем, но и фиксирует неисправности. Работает это так: блок управления получает сигналы от множества датчиков, сравнивает их с табличными значениями и, в случае несоответствия, фиксирует ошибку, кодирует ее и записывает. Общепринятым протоколом кодирования сегодня является OBD-2 – его считают стандартом мировой автопромышленности. Однако коды ошибок в одной модели транспортного средства могут отличаться от таковых у другой модели. В чем причина? Дело в том, что коды OBD-2 делятся на две подгруппы:
— Базовые / основные коды OBD-2 (англ.: generic OBD-II codes);
— Расширенные / дополненные коды OBD-2 (англ.: extended OBD-II codes).
К первой подгруппе относят коды, которые будут одинаковыми у всех автомобилей, которые работает по протоколу OBD. В подавляющем большинстве случаев такие коды такие коды «выдают» даже не автомобили одной марки и разных моделей, а автомобили разных марок и разных моделей. Несколько интереснее дополненные коды OBD-2 (вторая подгруппа). Они имеют детальную классификацию и содержат более подробную информацию о возникшей неисправности. Так как бортовые электросистемы автомобилей разных моделей и марок не идентичны, таких кодов может быть много – практически все автоконцерны имеют свой индивидуальный набор кодов. Но и такие коды формируется по единому принципу. На картинке ниже можно видеть как именно:
Сразу отметим, что считывание ошибок и их устранение – это лишь часть диагностики. Основная работа все равно ляжет на плечи опытного специалиста или автолюбителя, который решил заняться диагностикой и ремонтном самостоятельно – одной лишь расшифровки не хватит. Сама диагностика бывает:
1. Механической;
2. Компьютерной.
Первичная механическая диагностика обязывает автолюбителя убедиться в том, что системы и основные узлы автомобиля в норме. Нужно проверить проводку, предохранители, механические узлы, уплотнители и все остальное. Уже после можно заняться компьютерной диагностикой. Но еще раз напоминаем: считывание кодов ошибки является лишь частью большой работы. Ошибка говорит о том, что конкретному элементы бортовой электросистемы и смежному с ним узлам нужно уделить пристальное внимание. К примеру, код ошибки датчика не всегда значит, что его нужно менять по причине поломки — может наблюдаться проблема в проводке, разъемах и т.п.
Классификация сканеров и особенности их применения
Для определения кодов ошибок вам понадобится специальный сканер. Часто его называют просто автосканером. В продаже можно найти как бюджетные модели, так и довольно дорогие. Цена формируется исходя из функционала такого устройства и некоторых дополнительных элементов. Вот что может делать сканер и какие доп. функции иметь:
— Определение кодов ошибок при диагностике;
— Перекодировка блока управления;
— Адаптация блока управления;
— Подключение и работа с планшетом, компьютером, эндоскопом, осциллографом и т.д.
В приличном техцентре имеется несколько профессиональных сканеров. К примеру, они поддерживают работу с ADAS-системами – бюджетные устройства нельзя подключить даже к осциллографу. Отдельные модели и вовсе являются полноценными диагностическими инструментами со встроенным планшетом, продвинутой базой данных, приборами связи (Wi-Fi, Bluetooth) и еще многим другим. Рядовой автолюбитель может обойтись и более простым сканером с возможностью подключения по RS232 и USB. Существуют такие типы сканеров:
— Автономные. Те самые профессиональные диагностические инструменты. Могут сопрягаться с другими устройствами, но это не обязательная функция. Основные минусы: высокая стоимость, сложность в обновлении программного обеспечения;
— Сканеры-адаптеры (адаптеры-спецификаторы, сканеры). Устройства, требующие дополнительных гаджетов для полноценной работы. Имеют ограниченный функционал, который дополняется сторонними гаджетами.
Также сканеры подразделяются на дилерские, марочные и мультимарочные. Рядовому автолюбители лучше всего брать марочный или мультимарочный автосканер – они имеют демократичный ценник, а последние еще и отличаются универсальностью. Вот что нужно сделать для работы с такими устройствоми, имея под рукой ноутбук:
— Подключить сканер к DLC разъему;
— Загрузить на ноутбук специализированный софт. Отлично подойдет ScanMaster;
— Опционально, установить специальный драйвер. Если Bluetooth-модуля в ноутбуке нет, купить и вставить в — USB-разъем специальный беспроводной модуль;
— Перейти в панель управления и включить Bluetooth из раздела «Устройства Bluetooth» (может потребовать установки еще одного драйвера);
— Поставить галочку в панели «Добавить устройство»;
— Ждать сопряжения сканера с ноутбуком;
— Продолжить работу уже на ноутбуке – вам придется разбираться с интерфейсом выбранной диагностической программы. Не беспокойтесь, с получением кодов справится даже неопытный юзер.
Внимание: не пользуйтесь дополнительными функциями программы, если в них нет нужды.
Алгоритм работы со сканером будет зависеть от модели. Выше мы упомянули DLC разъем (англ.: Data Link Connector). Их всего два: DLC 1, DLC 2. Первый разъем находится под капотом. Как правило, в левой части подкапотного пространства. Рядом с ним можно видеть надпись «Diagnostic». Именно к этому разъему и нужно подключить сканер. Второй разъем выходит прямо в салон транспортного средства. Все современные автомобили имеют разъем DLC 2 – к нему проще всего подключать сканер. Если вы не хотите пользоваться ноутбуком для выявления ошибок, его может заменить практически любое Android или iOS устройство. Предпочтительный диагностический софт: Torque, OBD Car Doctor, FourStroke.
Выбираем автосканер
Перед покупкой сканера-адаптера подумайте о том, как он будет использоваться. Если только для считывания ошибок, то подойдет самая простая мультимарочная модель или недорогая марочная для вашей марки авто. Не стоит отдавать предпочтение полупрофессиональным узкоспециализированным моделям. Дело в том, что устройство не будет покрывать значительную часть моделей автотранспорта и, соответственно, не будет поддерживать работу со многими блоками от Delphi, Bosch, Siemens/VDO, Denso и других фирм. Вот самые универсальные и при этом относительно недорогие модели:
— LAUNCH Creader V;
— AUTEL Autolink AL52;
— Nonda ZUS Smart Vehicle Health Monitor ZUHMBKBTV;
— Autocom CDP (Delphi DS150E);
— Emitron Vgate iCar (с чипсетом ELM327).
Если ваш бюджет серьезно ограничен, можно взять миниатюрный адаптер ELM327. Это скорее не модель адаптера, а марка. Устройство выпускают множество фирм, в т.ч. и сомнительные китайские производители. В зависимости от условной подмодели устройство может иметь не самую качественную связь, не поддерживать работу со многими планшетами и смартфонами, а также иметь крайне ограниченный функционал. К несчастью, на рынке устройств для диагностики есть множество подделок под ELM327 с урезанным функционалом. При выборе сканера имеет смысл руководствоваться ценой:
— До $10 – самые простые модели. Подойдут для ознакомления с работой подобных устройств, а для серьезной диагностики;
— От $10 до $50 – чуть лучше первых, но все равно не вариант для тех, кто покупает сканер для серьезной работы;
— От $50 до $100 – продвинутые модели, на которые стоит обратить внимание;
— От $100 и выше – отличные устройства с широким функционалом, высокой универсальностью и полезными дополнительными функциями.
Несмотря на пространное описание «марки» ELM327, мы рекомендуем начинать знакомство с автосканерами именно с нее. Но помните о том, что такой сканер не сможет подключиться ко многим модулям авто. Умелый автолюбитель с помощью ELM327 сможет «прикинуть», какие узлы транспортного средства нуждаются в осмотре и, потенциально, замене. Более серьезная диагностика все равно потребует использования более сложных и дорогостоящих устройств.
Считывание и расшифровка кодов ошибок электронного блока управления позволяет сильно упростить поиск неисправных узлов автомобиля. Для получения кодов автолюбителю достаточно иметь сканер-адаптер или профессиональное диагностическое устройство, а также ноутбук, планшет или смартфон. В силу того, что большая часть кодов ошибок стандартизирована, с их расшифровкой не будет проблем. Но если они возникнут, достаточно будет обратиться к специализированным материалам или тематическим форумам. А также изучить наш следующий материал – в нем мы рассматриваем наиболее частые ошибки ЭБУ, неисправности, которые за ними кроются, а также методы устранения неисправностей.
Диагностика мотора своими силами: 4 полезных прибора
За последнее десятилетие появилось много недорогого оснащения, помогающего определить неисправности разных систем автомобиля: от коробки и двигателя до газобаллонного оборудования.
Такие приборы доступны рядовому автолюбителю, желающему повозиться со своей машиной. Но даже тем, кто не собирается самостоятельно заниматься электронной диагностикой, полезно иметь хотя бы представление о ней — чтобы понимать, куда обращаться при возникновении неисправности и как избежать развода на деньги.
Сканеры, работающие со смартфоном или компьютером
Самое распространенное и недорогое средство диагностики — адаптер ELM 327. Он стоит в среднем около 1000 рублей и подходит ко всем машинам, в которых есть разъем OBD II. Адаптер умеет считывать и обрабатывать сигналы блоков управления автомобиля, передаваемые по диагностическим линиям, и транслировать их по протоколам Bluetooth, Wi-fi или по USB-кабелю в смартфон, планшет или ноутбук.
Чтобы смартфон или ноутбук понимал сигналы адаптера, на него нужно установить программное обеспечение. Часто на диске к ELM прилагается несколько стандартных программ. А за специфическими — пожалуйте в интернет. Наряду с бесплатным есть и платный (200–300 рублей) софт, отличающийся расширенным функционалом и лучшим качеством работы.
Программы заточены под конкретную марку автомобиля или выполняют определенный круг задач. Причем они помогают не только провести диагностику, но и перенастроить отдельные системы и оборудование автомобиля. Например, изменить базовые параметры или активировать скрытые производителем функции, которые уже заложены в «железе». Сдвинуть температуру включения вентилятора системы охлаждения, подкорректировать алгоритм работы вариатора, даже провести небольшой чип-тюнинг двигателя — все это позволяет сделать ELM. Выручит адаптер и при подборе подержанного автомобиля — им можно проверить, нет ли ошибок в «мозгах», совпадает ли VIN-номер с документами.
Почти все программы имеют русскоязычный интерфейс. Правда, расшифровка кодов ошибок часто выдается на английском. Не очень удобно, но хуже другое: код ошибки определяется правильно, а вот расшифровка иногда не соответствует коду. Поэтому лучше перепроверять информацию, благо в интернете можно найти список неисправностей практически для любой марки.
Сканеры ELM 327 предлагают в двух версиях — 1.5 и 2.1. Первые поддерживают гораздо больше протоколов, а потому и вероятность успешного соединения с конкретным автомобилем выше.
ELM 327 — не единственный в своем роде прибор. Существуют и другие адаптеры для диагностики через ОВD-разъем. Например, популярная у владельцев автомобилей концерна Volkswagen программа «Вася-диагност» с ELM не работает. Для нее понадобится приобрести собственный адаптер — КKL 409.1.
Автосканеры
Специализированные сканеры у официальных дилеров могут стоить до полумиллиона рублей и чаще всего предназначены для диагностики автомобилей только одной марки. Оставим это профессиональное оборудование за рамками нашего обзора: рассмотрим недорогие (до 6000 рублей) устройства, которые работают со всеми автомобилями, оснащенными разъемом OBD II. Часто их называют «лаунчеры», по названию фирмы Launch, которая выпускает широкий диапазон диагностического оборудования.
Принципиально ничего дополнительного по сравнению с адаптерами типа ELM сканеры-лаунчеры не предлагают. Просто они более удобны в использовании. При подключении не требуют спаривания по Bluetooth или Wi-Fi — сразу загорается дисплей, на который выводится VIN-номер машины. Кнопками выбираете в меню нужные параметры и запускаете диагностику. Сканер прочитает и покажет все коды ошибок, причем интерпретация кода точнее, чем у программ, работающих с ELM. Меню части сканеров русифицировано, но ошибки будут описаны на английском языке. Программное обеспечение можно периодически обновлять, скачивая с сайта производителя свежие прошивки.
Многие мастера приобретают лаунчеры еще и для того, чтобы произвести впечатление на клиента. Выглядит сканер, конечно, солиднее, чем смартфон, подключенный через адаптер к автомобилю. Однако прибор — это лишь инструмент. И к нему обязательно должны прилагаться умелые руки.
Маршрутные компьютеры
Диагностировать неисправности в системе управления двигателем, а также следить за множеством параметров автомобиля могут и маршрутные компьютеры. Средняя цена качественных приборов — 5000 рублей. Их устанавливают в салоне автомобиля на видном месте и подключают к разъему OBD II. Конечно, основная их функция — работать трип-компьютерами. В диагностике они явно уступают сканерам.
Но посильную помощь окажут: и коды неисправностей считают, и ошибки из памяти блоков сотрут.
Прошивки маршрутников тоже постоянно обновляются и позволяют диагностировать не только двигатель, но и автоматические коробки передач и вариаторы. У некоторых машин маршрутники «видят» блоки АБС и систем пассивной безопасности.
Одно из преимуществ маршрутника перед сканером: он всегда подключен к автомобилю и сообщает об ошибках в системе управления двигателем в режиме реального времени. Некоторые приборы выдают голосовые предупреждения при выходе рабочих параметров двигателя за допустимые пределы.
Активные датчики зажигания
Сканеры — это мастера широкого профиля. А есть и узконаправленные специалисты — недорогие приборы, позволяющие проводить точечную диагностику. Например, сканер засек пропуски воспламенения топливовоздушной смеси в цилиндре. А как определить причину этих пропусков?
Это можно сделать с помощью активного USB-датчика зажигания. Работает устройство в паре с андроид-смартфоном или планшетом, на который необходимо установить соответствующую программу. Диагностика происходит бесконтактным способом: чувствительную часть датчика прикладывают к проверяемой детали. А на экране отобразится график изменения напряжения в электрической цепи. Таким образом можно найти неисправность в катушках зажигания, форсунках, датчиках положения коленчатого и распределительного валов.
Эти приборы обычно покупают сервисмены — они нужны для углубленной диагностики, и обычным автолюбителям приобретать их нецелесообразно. Тем более что и цена у них не такая уж низкая. Например, активный USB-датчик зажигания стоит около 10 000 рублей.
Рейтинг лучших автосканеров 2022 года
Каждому автовладельцу приходится сталкиваться с неполадками в работе автомобиля. Это может быть как мелкий сбой вроде перерасхода топлива, так и более серьезные поломки тормозных систем, двигателя и других важных элементов. Своевременно обнаружить проблему поможет автосканер – специальное устройство для диагностики всех систем авто. Сканер подключается к бортовому компьютеру, позволяет получить точную оценку технического состояния электроники, расшифровать коды ошибок, точно определить и очевидные, и скрытые неполадки, и даже помогает быстро устранить некоторые из их.
Сегодня на рынке автосканеров представлен широкий выбор самых разных моделей – от простых и доступных до устройств профессионального уровня. Среди такого разнообразия даже опытным автовладельцам бывает непросто выбрать, какой сканер купить для диагностики автомобиля. Чтобы помочь вам сделать правильный выбор, я составили рейтинг автосканеров. При составлении подборки я учитывал актуальность функций, качество программного обеспечения, удобство использования, отзывы пользователей и рекомендации экспертов.
Лучшие автосканеры для автомобиля
В рейтинг попали 5 сканеров из разных ценовых категорий, каждая модель обладает современным функционалом для быстрой и качественной диагностики автомобиля.
4. Orion ELM 327 Wi-Fi Micro
3. Delphi ds150e
2. Scan Tool Pro Black Edition
1. Rokodil ScanX

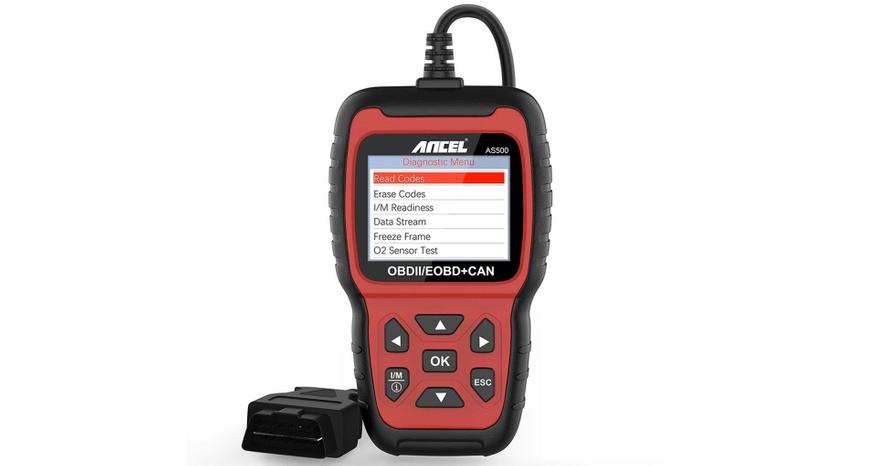

5. Ancel AS500
Компактная модель с удобным дизайном, прочным корпусом и TFT ЖК-дисплеем размером 2,8 дюйма. Благодаря наличию экрана для выполнения диагностики сканер не требуется дополнительно подключать к компьютеру. При необходимости к ПК можно подключиться через USB-кабель, входящий в комплектацию. Доступ к интернету также осуществляется через USB-порт, адаптированный к Windows XP- Windows 10.
Устройство поддерживает все стандартные функции OBD II, надежно сканирует все системы, считывает и стирает коды ошибок с блоков управления. Ancel AS500 быстро проверяет состояние выбросов и цикл движения, легко определяет причину проверки света двигателя (MIL), отображает данные тестирования датчика кислорода и мониторит напряжение аккумулятора в режиме реального времени, извлекает информацию о транспортном средстве и выполняет многие другие задачи. Все данные выводятся на экран в текстовом или графическом виде – понять результаты диагностики не составит труда даже неопытному пользователю. В автосканере предусмотрен выбор из 10 языков, включая русский. После диагностики коды ошибок, стоп кадры и другие данные можно сохранить на карту памяти, чтобы просмотреть их в любое удобное время, даже находясь уже не рядом с автомобилем.
Преимущества:
Поддержка функций OBD II;
Есть цветной TFT дисплей;
Данные выводятся в режиме реального времени;
Вывод информации в виде текста и графики;
Недостатки:
Нет Wi-Fi, подключение к компьютеру или интернету только через USB-кабель.

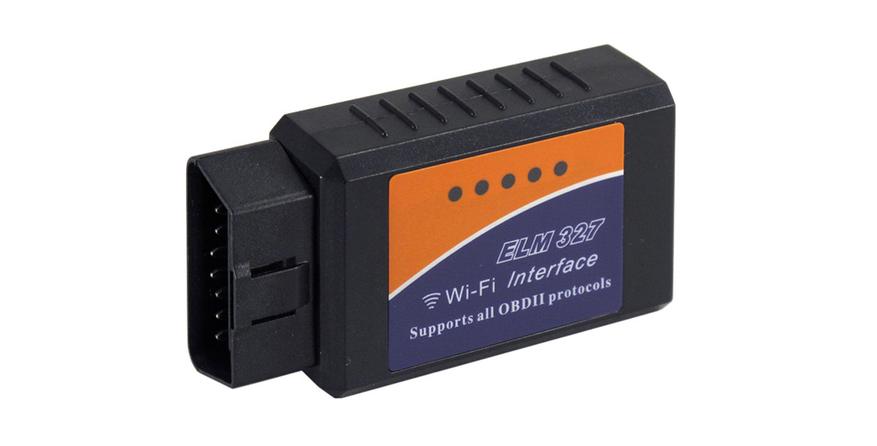

4. Orion ELM 327 Wi-Fi Micro
Миниатюрный сканер для быстрой диагностики систем автомобиля. Устройство поможет отслеживать пробег авто, мониторить время, скорость и расстояние в поездках, контролировать напряжение бортовой сети, состояние датчиков, следить за такими параметрами систем двигателя как скорость, обороты, температура, расход топлива и т.д. Используя Orion ELM 327 Wi-Fi Micro, можно провести диагностику, самостоятельно считать коды ошибок и удалить их. На сброс обнаруженной неисправности понадобится всего несколько секунд. Для выполнения работы автосканер необходимо подключить к какому-либо мобильному устройству, например, смартфону или планшету. Удобно, что для этого не требуется использование проводов и кабелей – связь с оборудованием производится через Wi-Fi. Подключение идет быстро, сканер хорошо работает как с Android, так и с iOS.
По мнению автолюбителей, ПО данного устройства не дотягивает до того, чтобы обнаружить все неточности в работе систем авто, но довольно эффективно обнаруживает большинство самых типичных проблем.
Преимущества:
Высокая точность диагностики;
Быстрый сброс ошибок;
Соединение по Wi-Fi;
Недостатки:
Ограниченные возможности программного обеспечения.

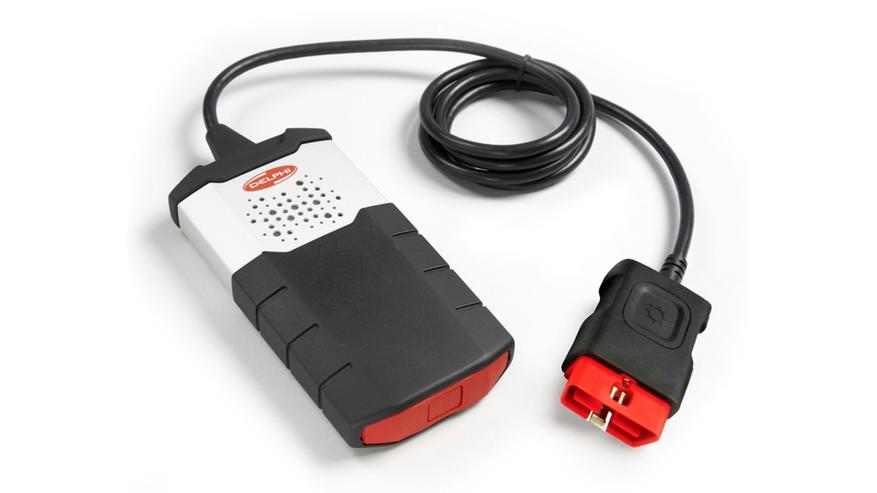

3. Delphi ds150e
Это универсальный автосканер, который совместим с самыми разными видами транспорта. Прибор можно использовать для диагностики легковых, грузовых автомобилей и автобусов. С помощью Delphi ds150e можно выполнить детальное сканирование всех систем, контролировать работу механизмов и датчиков. Сканер производит проверку состояния автомобиля в соответствии с европейскими стандартами качества. Устройство проведет диагностику, сообщит о показаниях датчиков в реальном времени, выдаст информацию о найденных ошибках. Прибор определит, является ли обнаруженная проблема реальной неисправностью или является следствием возникновения сбоя в работе бортового компьютера автомобиля. Автосканер позволит не только считать и расшифровать, но и опционально удалить найденные ошибки.
Сама модель отличается довольно крупными габаритами, подключается к авто через USB-кабель. В комплектации предусмотрен диск со специальным программным обеспечением для установки на компьютер или ноутбук. ПО имеет удобный пользовательский интерфейс, есть качественный русский перевод.
Преимущества:
Универсальное применение для разного вида транспорта;
Поддержка более 100 марок автомобилей;
Широкие возможности диагностики;
Подходит для профессионального использования.
Недостатки:

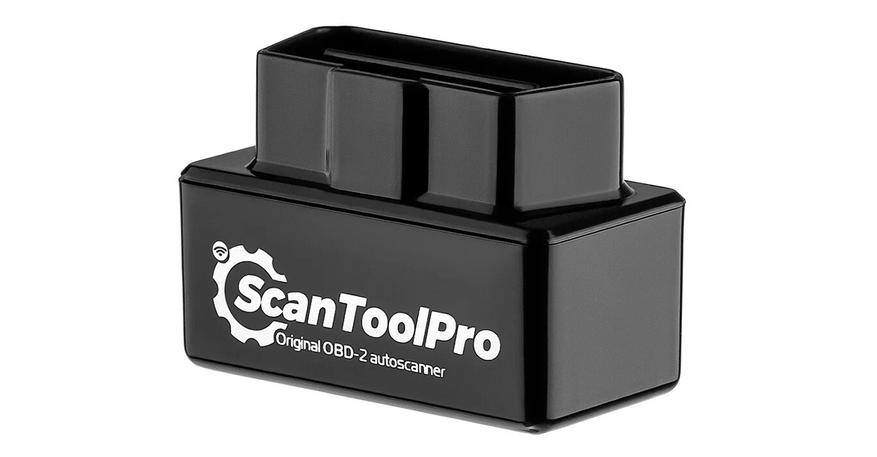

2. Scan Tool Pro Black Edition
Миниатюрный сканер, позволяющий за 5 минут провести полную диагностику автомобиля. Устройство совместимо со всеми бензиновыми авто, выпущенными с 1993 г., а также дизельными авто от 1996 г. Scan Tool Pro способен качественно проверить работу двигателя, всех узлов, проконтролировать показания датчиков в реальном времени, показать VIN код, реальный пробег авто и отобразить другие важные аспекты комплексной диагностики. При обнаружении неполадок, автосканер считывает все коды неисправностей, предоставляет их подробную расшифровку на русском языке, указывает возможные причины ошибок и позволяет быстро сбросить их. Дополнительно устройство ведет учет каждой поездки, сохраняя о ней всю необходимую информацию с возможностью дальнейшей выгрузки и печати данных.
Девайс можно подключить к любому мобильному устройству, будь то смартфон, планшет или ноутбук через Bluetooth или Wi-Fi, модель работает с операционными системами iOS, Android, Windows. По отзывам пользователей соединение всегда стабильное, без прерываний и сбоев. Scan Tool Pro надежно защищен от перегрева и короткого замыкания, благодаря чему можно не доставать его из диагностического разъема – при прекращении работы сканер просто перейдёт в энергосберегающий режим.
Преимущества:
Диагностика всех систем автомобиля;
Считывание и расшифровка кодов ошибок на русском языке;
Защита от перегрева;
Быстрое подключение по Bluetooth и Wi-Fi;
Компактный и мобильный.
Недостатки:
Можно нарваться на поддельное устройство.

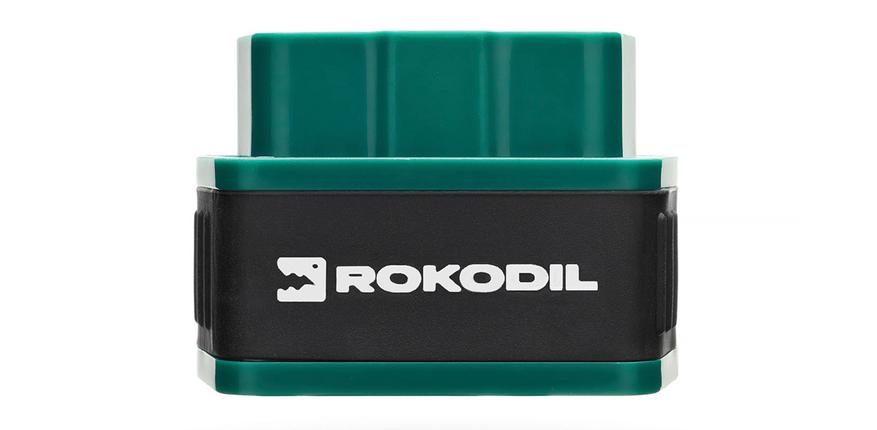

1. Rokodil ScanX
Модель отличается наиболее приятным соотношением цена/качество, показывает высокую скорость сканирования и обладает наиболее полным функционалом. Rokodil ScanX подходит для диагностики большинства марок автомобилей с ODB-2 разъемом. С помощью сканера вы за минимальное время проверите работу двигателя, состояние топливной системы, данные электроники и другие системы автомобиля. Устройство безошибочно определяет такие параметры, как обороты и нагрузка двигателя, скорость движения и разгона, давление во впускном коллекторе, данные кислородного датчика и многие другие. Результаты сканирования и расшифровка ошибок сообщаются на русском языке. После обнаружения неполадок Rokodil ScanX дает возможность сбросить ошибки бортового компьютера и погасить Check Engine.
Автосканер синхронизируется с любым устройством на базе iOS, Android или Windows через Bluetooth. Сам прибор компактный и очень легкий, он не занимает лишнего места и его можно оставить прямо в диагностическом разъеме – защита от перегрева и перегрузки не даст сканеру выйти из строя. Можно оставлять Rokodil ScanX включенным и использовать девайс как бортовой компьютер.
Преимущества:
Высокая скорость и качество сканирования;
Устойчивость к перегреву и перепадам напряжения;
Детальная расшифровка всех кодов ошибок на русском языке;
Быстрое соединение по Bluetooth;
Лучшее соотношение цена/качество.
Недостатки:
Заключение
В подборке я собрал, на свой взгляд, лучшие автосканеры для автомобиля на сегодняшний день и при выборе опирался на функционал, актуальность ПО и удобство использования. Постарался максимально полно описать преимущества и особенности каждой модели, чтобы вам было проще подобрать устройство, которое подойдет вашему запросу. Надеюсь, подборка была полезна и теперь вас не затруднит решить, какой сканер купить для диагностики автомобиля.
