Как подключить актуатор

Подключение актуатора водительской двери к механизму замка

Добрый вечер всем. Сегодня я расскажу вам, как подключить электропривод ЦЗ в водительской двери к тяге микровыключателя (МВ). Как известно с середины 2000 годов АвтоВАЗ сделал "подарок" всем владельцам 2115 — он упразднил из водительской двери электропривод и заменил его МВ, подающим сигнал на остальные двери. Тем самым все двери закрывались с ключа, но при установке сигнализаций начинались проблемы, в моем случае установщик подключил электропривод к тяге защелки салона через не очень надежное винтовое соединение, которое раз в полгода ослаблялось о при работе проскальзывало, из-за чего с брелка ЦЗ не срабатывал. Итак, что нужно сделать ( разборка двери всем понятна, я начну с момента съема обшивки):

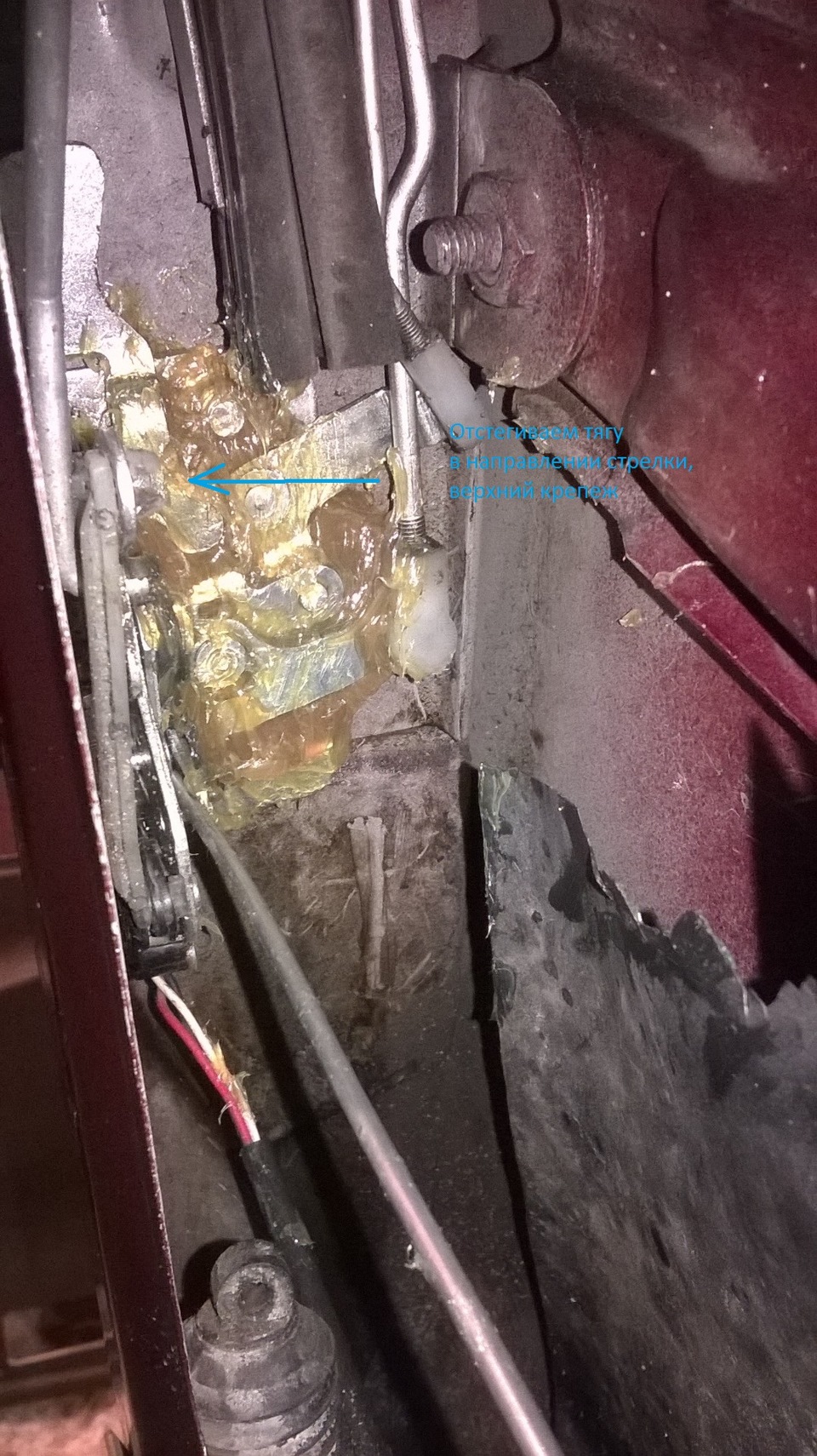

1. Отгибаем "шторку"( у меня оборвана) в двери и находим тягу МВ (у меня белого цвета), после чего "выдавливаем" ее по стрелке, для чего сжимаем ее(со стороны стрелки)

2. После поворачиваем тягу в "окно" двери и делаем подручными средствами отверстие под тягу электропривода.

Как подключить актуатор 2 проводной

Что нужно знать о центральном замке, чтобы сделать правильный выбор

С точки зрения функциональности центральный замок очень удобен — так можно контролировать блокировку дверей в автомобиле. Сигнал с брелока направляется на блок управления, откуда передается в центр управления центральным замком, поступает к системе блокировке дверей, где создается сигнал для систем управления дверьми. Блоки контроля управляют активатором, который отвечает за состояние дверей. Гораздо практичнее и удобнее выбирать такую систему центрального замка, которая не только блокирует двери, но и соединена с сигнализацией. Это повышает качество охраны и надежность машины — вместе с дистанционным подключением сигнализации блокируются двери. Что немаловажно, любой центральный замок работает как при включенном, так и при выключенном зажигании.

Предлагаются заводские замки, которые создаются специально для конкретной модели автомобиля, но этот вариант очень дорогостоящий и подойдет только конкретной машине.

Схема моторедуктора блокировки дверей.

Можно самостоятельно собрать модификацию, которая обойдется несколько дешевле, но подобрать необходимый вариант иногда довольно проблематично.

Универсальный центральный замок подойдет для любой машины, они продаются в специализированных салонах и магазинах автозапчастей и систем сигнализации. Практически все наборы центральных замков состоят из следующих приспособлений:

• набор проводов;
• контроллер;
• кабели;
• крепежи;
• у более сложных замков — пульт управления.

Что потребуется для установки центрального замка на 2 двери?

1. Рабочая и установленная на автомобиле сигнализация с силовыми выходами для управления замками дверей.
2. Активаторы, актуаторы, актюаторы, соленоиды, электроприводы или, наконец, просто центральные замки — 2 шт.
3. Провода двухжильные, медные. Диаметр или сечение каждого провода должно быть как минимум 0,75 квадрата. Длина около 3-4 метров.
4. Хомуты пластиковые — штук 10, можно больше, «про запас».
5. Прочее: изолента, термоусадочные трубки, кусачки, отвертка, паяльник, припой, мультиметр, дрель, сверла, электрический удлинитель и т.д.

Функциональные различия центральных замков

В целом суть работы у всех разновидностей центральных замков одна. Специальные датчики определяют, в каком состоянии находятся двери — открытом или закрытом. Блок, отвечающий за управление, анализирует данные датчиков и определяет необходимое действие замка. Исполнительное устройство — источник постоянного тока. Все электродвигатели замков работают по одному принципу, но различаются тягой. Брелок пользователя выступает в роли антенны, позволяющей по радиоканалу передавать сигналы к действиям, открытию или закрытию двери. Сегодня предлагаются только электрические центральные замки, ранее в некоторых моделях автомобиля существовал пневматический вариант работы замка, но производство такого формата завершено. При блокировке дверей все кнопки закрывания автоматически утапливаются. В случае аварии, когда срабатывают подушки безопасности, двери автоматически открываются.

Схема расположения элементов системы центрального замка.

Прежде чем определиться, какой замок выбирать, необходимо решить, выполнение каких функций вы от него ожидаете. У каждого производителя и класса замка свой набор действий. Так, современные центральные замки способны на многое:

• контроль над состоянием дверей в автомобиле;
• контроль над дверью багажника;
• открытие/закрытие люка топливного бака;
• закрытие окон (если в машину встроены электроподъемники);
• блокировка люка в потолке (если таковой имеется).

Довольно полезной является возможность с помощью центрального замка закрывать еще и окна. Как показывает практика, водитель приоткрывает окна, а потом забывает их закрыть, это отличная возможность для угонщиков.

Не менее важной является способность частично блокировать двери. Особенно полезно выбрать такой замок тем, кто часто перевозит детей. При необходимости вы можете получить такие дополнительные свойства, как автоматическая блокировка дверей и багажника (когда машина разгоняется до определенной скорости) и предохранительная разблокировка (сначала — только дверь водителя, и только потом, со второго нажатия, остальные). Для тех, кто сомневается в необходимости центрального замка, есть возможность подключить такую функцию в упрощенном варианте — система будет блокировать только передние двери. Но в этом случае снижается безопасность, часто водители просто забывают закрыть задние двери.

Перед покупкой замка обязательно подумайте, какие из предложенных функций будут полезны именно вам, чтобы не переплачивать за то, чем вы пользоваться не планируете.

Актуатор сцепления

Роботизированные трансмиссии на сегодняшний день устанавливают даже на бюджетные автомобили (Тойота, Пежо, Ситроен, Сузуки и прочие, чьи владельцы зачастую и сталкиваются с проблемами в их работе). В состав системы входит много деталей, одними из которых являются актуатор переключения передач и актуатор сцепления. Они позволяют переключать передачи в автоматическом режиме.

Внешний вид актуатора сцепления

Описание работы

Актуатор сцепления — электромеханическое устройство, выполняющее работу по сжатию пружины выжимного диска сцепления. Оно работает в соответствии с командами, поступающими от блока управления трансмиссией. Корпус актуатора состоит из двух половинок. Внутри установлен вал с червячной шестерней. В процессе работы на него действуют три силы — сила в червячном зацеплении, сила компенсационной пружины, а также сила, исходящая от корзины сцепления.

Актуатор сцепления в разрезе

При поступлении сигнала от блока управления происходит перемещение вала, который через рабочий механизм приводит в движение корзину сцепления. Однако, как показывает практика, именно актуатор сцепления чаще других деталей в системе автоматической трансмиссии выходит из строя, лишая автовладельца возможности использовать машину.

Причины выхода из строя актуатора

Наиболее частая причина поломки — выход из строя втулок, которые установлены на оси червячной шестерни актуатора. Они обеспечивают вращение шестерни при выжиме корзины сцепления. Чтобы уменьшить трение, производители наносят на втулки тефлоновое покрытие. Однако ресурс работы втулок достаточно мал, и составляет около 100 тысяч километров пробега. После этого вероятность выхода актуатора из строя значительно возрастает. Дело в том, что в процессе эксплуатации без тефлонового покрытия силы трения возрастают настолько, что актуатор попросту перестает функционировать.

При перемещении шестерни актуатора компенсационная пружина сжимается, оказывая большое усилие на вал и втулки. Это значение составляет 100…150 кг на каждую втулку в зависимости от модели используемого механизма. Учитывая небольшой диаметр втулки, становится понятным, почему они со временем выходят из строя.

Кроме этого, вал актуатора поворачивается на незначительный угол. Поэтому смазка не передается на контактные линии взаимодействия вала со втулкой, из-за чего шарнир работает на сухую.

Втулки актуатора сцепления

Методы восстановления работоспособности актуатора сцепления

Самым распространенным и доступными методом ремонта является замена заводских втулок, которые пришли в негодность на точеные бронзовые или латунные втулки.

Подшипники для замены

Другой вариант — покупка втулок китайского производства, подобных оригинальным. Однако так лучше не поступать, поскольку их качество далеко от идеала, и не позволяет им долго функционировать в актуаторе. Ремонт подразумевает замену выточенных втулок, а также устранения выработки на валу актуатора сцепления. Это делается с тем, чтобы добиться плавного и ровного скольжения между упомянутыми деталями.

Однако наилучшим методом ремонта актуатора является замена втулок на шариковые подшипники. Они обеспечивают необходимую твердость, плавность качения, а также имеют свою собственную смазку, которая постоянно находится в их корпусе. При замене втулок на подшипники потребляемый актуатором рабочий ток снижается более чем в 2 раза.

Ремонт актуатора сцепления

Разборка и диагностика актуатора Тойота

Различия в механике

Схема прямого управления замками дверей.

Все центральные замки по функционированию сводятся к 2-м основным типам:

• механический центральный замок;
• дистанционная блокировка дверей.

Механическое закрытие дверей происходит при помощи поворота обычного ключа в замке, чаще всего такая функция расположена в водительской двери. Закрываете одну — автоматически блокируются все остальные. Дистанционная обслуживается при помощи брелока или кнопки на ключе зажигания. Конечно, механический вариант проще и надежнее. Дистанционный иногда может и заклинить по многим причинам — от разряженного аккумулятора и некачественного механизма до севших батареек в ключе.

Изначально все замки изготавливались с централизованным блоком управления, однако, со временем появление дополнительных функций, таких как блокировка двери багажника или топливного люка, потребовали децентрализации в управлении.

Сегодня производители предлагают вариант центрального замка, совмещенного с сигнализацией. Такой вариант достаточно практичен, так как все системы безопасности работают синхронно, что повышает уровень безопасности автомобиля. Кроме того, центральный замок с сигнализацией удобнее устанавливать — не нужно несколько раз ездить посещать автосервис или разбирать машину самому.

Типы и виды актуаторов

Актуатор – это исполнительный механизм привода замка. Любой подобный механизм заключён в пластиковый корпус, а внутри него установлен электродвигатель. Двигатель снабжён двумя контактами, провода от которых выведены наружу.

Актуатор замка двери (двухпроводной)

Два силовых провода иногда дополнены двумя или тремя сигнальными шнурами, которые подключены к микропереключателям. Модуль, оснащённый такими опциями, обычно реализован по следующей схеме:

Актуатор замка водительской двери

Сигнальных проводов может быть и 4-5, но суть здесь другая: эти кабели будут замкнуты, когда привод переведён в одно из фиксированных положений. А этих положений обычно два: полностью открыто, заперто.

Важно понять логику работы микрика: пока тяга не задвинута полностью, тумблер остаётся в положении «открыто». И наоборот: другое положение тумблер займёт, если стержень выдавлен до конца. Проще представить себе, что переключение происходит уже после остановки стержня. Больше тут добавить нечего.

Подключение микрика, встроенного в актуатор, предусмотрено лишь в некоторых моделях сигналок. И для всех дверей, кроме водительской, подходят двухпроводные приводы (без микропереключателей).

Стандартный набор для седана

В любом случае один 5-проводной актуатор лучше купить. Кстати, сопротивление каждого двигателя равно 5-ти Омам (рассчитайте суммарную силу тока). Удачной покупки!

Как выбрать производителя центрального замка?

При выборе центрального замка стоит учитывать страну и фирму-производителя. Устройства из Китая — очень доступный и бюджетный вариант, однако, высок риск, что такой замок прослужит вам недолго. У сомнительных производителей даже встречаются замки или их комплектующие, которые изначально не подходят к вашему автомобилю. Поэтому перед покупкой стоит внимательно проверить тягу, крепления, полный ли комплект деталей. Однако в последние годы азиатские производители очень выросли в аспекте качества производимых товаров, так что вам может попасться и отличный, надежный экземпляр.

Выбирая производителя центрального замка, в первую очередь присмотритесь к цене — качественный замок не должен быть дешевым, иначе велик риск, что однажды двери просто заклинит — такое встречается достаточно часто. Особенно опасно покупать замок не в специализированно магазине, а «с рук» и у непроверенных продавцов. Довольно хорошо зарекомендовали себя и «Alligator».

Прежде чем определиться, какой замок выбирать, обязательно учтите и марку вашего автомобиля — чтобы подошел тип крепления, хватало мощности привода для управления над замками. Большинство замков достаточно просты, их можно установить самостоятельно, если вы хоть немного разбираетесь в автомеханике. Также систему быстро и надежно установят в любом автосервисе.

Установка и подключение центральных замков

Установка активатора центрального замка в переднюю дверь

Установку центрального замка следует начать со снятия обшивок дверей и других элементов, которые могут стать помехой при монтаже. Затем в каждой двери сверлятся отверстия для установки металлической планки, на которую будет крепиться активатор замка двери.

Закрепив и отрегулировав пластиковый активатор, переходим к подсоединению и укладке проводов. Задача — завести провода в салон автомобиля и подключить к блоку сигнализации.

Для того чтобы избежать попадания влаги на провода и дальнейшего выхода из строя активаторов и других устройств (электростеклоподъемники, подсветка дверей), продумайте прокладку проводов вдоль двери заранее.

Подключаем актуаторы ЦЗ к сигналке

Под фразой «подключение сигналки к центральному замку» чаще подразумевают вот что: в авто находится блок управления ЦЗ, и он продолжает работать, а сигнализацию подключают к нему. Но в некоторых случаях от штатного БУ ЦЗ проще избавиться, и тогда актуаторами будет управлять только сигналка. Случай, когда замок с сигнализацией соединяют напрямую, мы рассмотрим сейчас. Для примера, приводится способ подключения сигнализации Mongoose.

Типы и виды актуаторов

Актуатор – это исполнительный механизм привода замка. Любой подобный механизм заключён в пластиковый корпус, а внутри него установлен электродвигатель. Двигатель снабжён двумя контактами, провода от которых выведены наружу.

Два силовых провода иногда дополнены двумя или тремя сигнальными шнурами, которые подключены к микропереключателям. Модуль, оснащённый такими опциями, обычно реализован по следующей схеме:

Сигнальных проводов может быть и 4-5, но суть здесь другая: эти кабели будут замкнуты, когда привод переведён в одно из фиксированных положений. А этих положений обычно два: полностью открыто, заперто.

Важно понять логику работы микрика: пока тяга не задвинута полностью, тумблер остаётся в положении «открыто». И наоборот: другое положение тумблер займёт, если стержень выдавлен до конца. Проще представить себе, что переключение происходит уже после остановки стержня. Больше тут добавить нечего.

Подключение микрика, встроенного в актуатор, предусмотрено лишь в некоторых моделях сигналок. И для всех дверей, кроме водительской, подходят двухпроводные приводы (без микропереключателей).

В любом случае один 5-проводной актуатор лучше купить. Кстати, сопротивление каждого двигателя равно 5-ти Омам (рассчитайте суммарную силу тока). Удачной покупки!

Подключение и настройка сигнализации

Основной блок сигналки должен содержать два реле. Одно из них замыкается, когда замки нужно открыть, второе предназначено для отпирания. Замыкание контактов происходит так: на 0,8 с. обмотку подключают к питанию, затем отключают. И за этот период актуаторы срабатывают. Для данного случая, есть базовая схема.

Обращаем внимание на то, как должен вести себя микропереключатель:

1. Когда «заперто» полностью, массы на проводе нет;
2. Во всех остальных случаях, шнур должен быть подключен к массе.

Будем говорить об актуаторе, снабжённом 5-ю проводами. Подключение реализуют так: нужно вызвонить сигнальные провода, а затем, к массе подключают один шнур. Второй остаётся свободным, а общий контакт соединяют с проводом, который идёт к сигналке (на схеме он «серый»).

Можно ничего не вызванивать, а просто разобрать актуатор. Если не жалко, конечно.

Важно знать: в автомобиле любые монтажные работы проводят только с отключенной клеммой АКБ (речь идёт о «минусовой» клемме).

Силовые провода соединяют скруткой, а точки соединений изолируют. Двигатели актуаторов включают «в параллель». А кто решит исключить предохранитель, пусть пеняет на себя. Кстати, монтаж силовых кабелей лучше поручить опытному электрику.

Программирование основного блока, проверка

Подключили мы всё правильно, а запрограммировать сигналку забыли. Открыв инструкцию, видим, что серый кабель идёт к программируемому входу, а по умолчанию он работает в режиме «концевика». Очевидно, вход нужно переключить в другой режим, и такой вариант в инструкции рассмотрен:

Нам нужна опция «2-3», которую мы переведём в значение «2». Длительность управляющего импульса (опция «1-2») пусть останется в значении «0,6».

Выполнив всё, как указано выше, можно будет наблюдать следующий эффект: сигналка выполняет функции ЦЗ. Нажав на собачку водительской двери, мы запираем все замки. Что нам и требовалось. А без перепрограммирования основного блока вряд ли что-то получилось бы.

Подача питающего напряжения на 2 секунды или больше выводит актуаторы из строя.

Важно помнить: длительность управляющих импульсов нельзя делать слишком большой. Сложно понять, зачем разработчики установили значение, равное 4-м секундам. И хотя по умолчанию оно не используется, ошибиться с программированием возможность есть. Будьте внимательны!
