Конденсатор для вч динамика
В многополосных акустических системах, кроме динамиков обязательно ставятся частотные фильтры. Это необходимо чтобы разделить полосу звука в зависимости от типа громкоговорителя. Все динамики можно разделить на следующие группы:
- Низкочастотные
- Среднечастотные
- Высокочастотные
- Широкополосные
Самые простые акустические системы, состоящие из одного широкополосного динамика, фильтров не имеют, но и диапазон воспроизведения такой системы невелик. Он может составлять 40-50 Гц – 12-16 кГц. Хорошие акустические системы включают в себя три динамика с разделением сигнала, поступающего от усилителя на три следующие полосы:
- НЧ – 20 Гц-500 Гц
- СЧ – 200 Гц-7000 Гц
- ВЧ – 2000 Гц-22000 Гц
Разделение звукового сигнала на отдельные полосы осуществляется с помощью пассивных LC фильтров. Подключение ВЧ динамиков через конденсатор связано с необходимостью ограничения мощности на частотах, определяемых ёмкостью конденсатора. Дело в том, что высокочастотные «пищалки» имеют маленькие размеры и соответственно маленький диффузор, сделанный из твёрдого материала. Большая мощность низких частот может повредить высокочастотную динамическую головку. Кроме того «низы» воспроизводимые «пищалкой» будут звучать с сильными искажениями, нарушая всю звуковую картину.
Как подключить ВЧ динамик через конденсатор
Схема подключения ВЧ головки, состоящая только из одного конденсатора называется фильтром или пассивным кроссовером первого порядка. Он называется «High-passfilter» и работает следующим образом. Ёмкость конденсатора определяет полосу среза. Это не означает, что звуковые частоты, располагающиеся ниже уровня среза, не будут воспроизводиться высокочастотным громкоговорителем.Кроссовер первого порядка имеет чувствительность 6 dB (децибел) на октаву. Октава это в два раза меньше или больше. Если величина среза равна 2 000 Герц, то частота, лежащая на октаву ниже, то есть 1 000 Герц будет воспроизводиться с уровнем на 6 dB меньше, снижение уровня на 500 Герц будет уже – 12 dB и так далее.
Исходя из размеров и жёсткости диффузора высокочастотного громкоговорителя, можно считать, что низкие частоты не окажут существенного влияния на воспроизведение ВЧ диапазона. Существуют более сложные кроссоверы второго порядка, в схему которого, кроме конденсатора, входит дроссель. Они обеспечивают снижение мощности в 12 децибел на октаву, а фильтры третьего порядка позволяют получить спад в 18 децибел на октаву.
Какой конденсатор ставить на ВЧ динамик
Для получения качественного звучания акустических систем, нужно очень тщательно подходить к выбору конденсатора. Какой конденсатор нужен для динамика ВЧ. Китайские производители недорогих колонок ставят последовательно с катушкой высокочастотного динамика электролит ёмкостью 2-10 мкф.
Изделия такого типа являются полярными и по определению предназначены для работы в цепях постоянного тока. На переменном токе они ведут себя не совсем корректно, поэтому для подключения высокочастотного динамика в акустической системе из двух или трёх громкоговорителей нужно использовать плёночные изделия соответствующей ёмкости. Если имеется недорогая акустическая система китайского производства, то достаточно вскрыть её, и заменить электролит, на полипропиленовый или бумажный конденсатор, чтобы почувствовать разницу.
Если необходимой ёмкости нет, то нужные конденсаторы для ВЧ динамиков собираются из нескольких изделий, соединённых параллельно.Из отечественной продукции можно использовать К73-17 и К78-34. Это лавсановые и полипропиленовые изделия. Тип К78-34 специально разработан для установки в фильтры высококачественных акустических систем. Он корректно работает на частотах до 22 кГц при выходной мощности колонок до 220 ватт с динамиками 4 Ом.
Чтобы правильно подобрать конденсатор для ВЧ динамика 4 Ом нужно знать его резонансную частоту. Высокочастотные головки могут иметь сравнительно низкую резонансную частоту порядка 800-1 200 Гц, но у большинства «пищалок» резонанс будет на 2 000-3 000 Гц. Величины конденсаторов для разных уровней среза к динамику 4 Ом выглядят следующим образом:
- 5 000 Гц – 8,0 мкф
- 6000 Гц – 6,5 мкф
- 8000 Гц – 5,0 мкф
- 9000 Гц – 4,4 мкф
Обрезать полосу, с помощью фильтра первого порядка, нужно выше резонанса, в противном случае колонка будет неприятно вибрировать при воспроизведении звука. Рекомендуется, чтобы частота среза фильтра примерно в два раза превосходила величину резонанса высокочастотного громкоговорителя.
F.A.Q. Про конденсаторы для пищалок.
Всем привет! В этой записи, я решил поднять насущную и актуальную для многих новичков тему. Попробуем в ней разобраться, вникнуть в нее, сделать выводы и сформулировать советы. Поехали!
Речь идет о выборе конденсаторов для рупорных пищалок. Именно так ставят вопрос все новички. Мы с вами шаристые перцы и тертые калачи 😀 по этому перефразируем это грамотнее. Подбор пассивного фильтра высоких частот первого порядка для рупорных пищалок.
Сперва давайте вспомним, чо это за фигня, для чего нужна и как работает?
Кроссоверы (фильтры) нам нужны для того, чтобы отрезать лишние диапазоны частот звука от динамика, отдав ему необходимую для его нормальной работы полосу.
С сабами в этом плане страшного ничего нет. Даже если дать сабу всю полосу, то с ним ничего не случится. Зато когда мы говорим о пищалках любой конструкции, то для них кроссовер определит их жизнь, звук и долговечность.
Второй момент, который важно понимать: любой кроссовер НЕ ОБРЕЗАЕТ частоты резко. Если ваш фильтр высоких частот настроен, допустим, на 3килогерца это не значит, что динамик резко замолчит ниже трех. Динамик будет петь и 2 и 1кгц и 500гц и даже 20!
Весь вопрос в том, какой мощности сигнал придет к динамику на этих частотах и насколько сильно и быстро будет падать уровень громкости за пределами настройки кроссовера.
Этот момент определяется порядком среза кроссовера. 1й, порядок (6дб/окт), 2й (12дб/окт) и т.д. Что значат эти дБ/окт?
Ну с Дб ваопросов не возникает. Дб-децибелы определяют уровень громкости (точнее уровень звукового давления, но пофиг 😀 суть не в этом) а окт. – это октава. Октава это…(бэллллин как бы попроще завернуть :D) Октава это диапазон частот располагающийся либо до вдвое большей частоты от текущей либо вдвое меньшей. Не понятно кароче один хрен. :D:D
Объясню на примере:
Допустим у нас есть фильтр высоких частот 1го порядка на 1килогерц(1000гц). Такой фильтр пропускает к пищалке высокие частоты и режет низы. Так вот фильтр первого порядка (6дб/окт) это значит, что ниже 1килогерца звук не пропадет, но громкость звука станет падать.
Если допустим у нас динамик пел с громкостью 100децибелл на 1килогерце, то ниже настройки фильтра на одну октаву (1000гц/2=500гц) на 500герцах динамик будет петь на 6 децибел тише. А еще на октаву ниже (500/2=250гц) уже на 12 децибелл тише, на 125гц на 18 дб тише и на 63гц на 24 дб тише и так далее.
Если бы мы резали динамик на той же частоте но 2м порядком (12дб/окт) то на 500гц мы бы потеряли 12дб, на 250гц 24 дб, на 125гц 36дб а на 63гц 48дб.
Таким макаром можно просчитать любой порядок фильтра на разных частотах.
Пример, конечно, чрезвычайно упрощенный и грубый. Скорость и равномерность затухания будет зависеть еще от 100500 факторов, но в принципе пример нужную нам суть отражает. Именно потому, что пищалка всегда будет петь и ниже частоты среза, крайне не рекомендуется делать срез вблизи их резонансной частоты ниже которой им работать становится крайне трудно. Это в лучшем случае снизит ее громкость в разы (вы просто не сможете навалить громкость на всю без искажений). В худшем пищалка умрет. Усвоили этот факт и поехали дальше. Там еще все муторнее и непонятнее :D.
Следующий важный аспект этого дела напроч разровняли в умах новичков таблички вот такого рода в интернете:
Собственно таблички верные.были бы… если б не один нюанс. не бывает динамиков 4ом, или 2 ом, или 8 ом. И не было никогда. ))
То что указано на динамике это не его сопротивление, это импеданс во первых, во вторых это МИНИМАЛЬНЫЙ импеданс который может иметь динамик при работе.
Этот критерий очень важен для стабильной работы усилителя без перегрузки. Но это вовсе не значит, что импеданс не может быть выше при работе динамика. Я больше скажу, он выше практически всегда, весь вопрос на сколько выше и когда. (кстати можете померять мультиметром ваши 4х омные динамики. Там всегда будет меньше чуть 4х Ом. 3.7-3.8ом именно потому что указан импеданс а вы измеряете сопротивление)) ). Так вот импеданс динамика при воспроизведении звука зависит от кучи факторов, начиная от конструкции самого дина и заканчивая оформлением динамиков ( а ведь рупорная пищалка это пищалка в офромлении РУПОР) и частоты. Вот последний фактор нам особенно интересен, когда мы говорим о вч.
Если, допустим, взять две четырехомные пищалки и измерить их импеданс скажем на 5 килогерцах то запросто может получиться что у одной пищалки на этой частоте импеданс 5ом а у другой 7. Потом согласно таблице выше, пытаемся их порезать на 5 килогерц кондером на 8 микрофарад. В итоге у нас первая порежется на 4килогерца, а вторая с этим же кондером порежется уже на 3килогерцах! Соответственно первая просто будет валить говнозвук, вторая начнет подгорать.

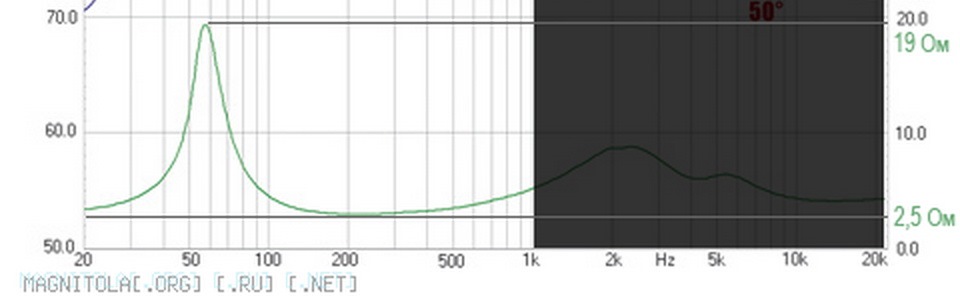

Для примера вот вам график зависимости импеданса системы от частоты (Z характеристика) для компонентной акустики:
И вот табличка экспериментальных замеров нашего одноклубника:
А ВОТ и сама тема с замерами.
Какой вывод можно из этого сделать? А вот такой:
Если читать все таблички подряд и не пользоваться головой то говнозвук и паленое железо это ваше уверенное будущее.
Реально узнать частоту среза конденсатором и грамотно осуществить его подбор можно только имея на руках график зависимости импеданса от частоты для ваших динамиков либо сделать его самому в ваших условиях методом измерения.
Другой вопрос, что никому это нафиг не надо и всем гораздо проще не думая вкрячить кондер чтоб долбило по громче. Подавляющее большинство сторонники именно такого подхода, по этому давайте разберемся как в этом случае не накосячить и не запороть все.
Во первых нам нужны НЕПОЛЯРНЫЕ конденсаторы. Обычно они имеют вот такой вид или похожий:
Вот такие электролитические кондеры использовать крайне не рекомендуется.
Их отличие от первых в том, что они имеют полярность и работают адекватно в постоянном токе. Те что выше работают одинаково хорошо как в переменном так и в постоянном ( а мы имеем дело именно с переменным)) ). Китайцы очень любят ставить электролиты в дешевых системах отрезая ими пищалку. Отсюда вам бесплатный совет: просто заменив в своей дешевой акустике электролит на неполярный конденсатор той же емкости, вы можете сделать звук приятнее и инетреснее )).
Стоят неполярные кондеры копейки. И тут снова вам совет. Барыги щас часто предлагают купить у них вместе с рупорными пищалками кондеры «спецом для звука и для этих пищей». У некоторых продавцов они стоят также копейки а у некоторых цена кондера подрастает в разы! Возможно есть смысл воспользоваться их советом и услугами если вы не заморачиваетесь на таких тонкостях.
Остальным очень рекомендую заглянуть в радиомагазины и закупиться конденсаторами там. За те деньги, что вы у некоторых барыг бы отдали за пару, сможете набрать несколько пар кондеров в магазине. Более того, скажу, что именно так и нужно поступать в любом случае при постройке системы.
Очень рекомендую вам выписать из таблички выше номиналы всех рекомендуемых кондеров и купить каждого по паре.
Когда дело дойдет до настройке пищалок, вы подбором сможете на слух добиться нужного звука и при этом пищалки не будут перегружаться на высокой громкости.
Их перегруз, кстати, хорошо слышен. Пищалки начинают сильно песочить в уши, похрипывать и делать голоса неестественными. Я думаю многие читатели уже слышали такое у чотких пацанчиков с района.
Начинать подбор нужно ОТ МЕНЬШЕГО НОМИНАЛА КОНДЕСАТОРОВ К БОЛЬШЕМУ. Чем больше емкость конденсатора тем ниже он порежет вашу пищалку.
Номинал емкости конденсатора указан всегда на его корпусе, но иногда это сделано мудреным алгоритмом. Описывать я его не буду, он вам нафиг не нужен. Просто порекомендую попросить продавца в магазине разложить кондеры по разным кулечкам и подписать каждый.
Касаемо допустимого напряжения работы конденсаторов, то тут можно не париться. У неполярных кондеров напряжение допустимое измеряется порядкоми сотен вольт, и в вашей пищалке он будет работать с конским запасом по напряжению. )
Вот собственно и все что я хотел рассказать о конденсаторах для пищалок.
Остается упомянуть, что конденсатор необходимо устанавливать как можно ближе к пищалке. В идеале прям к кдемме подпаивать. При этом абсолютно не важно на какой из клемм будет висеть кондер. Хотя если начали вешать кондер на плюсовую клемму то вешайте на плюсовые и на всех остальных пищах.
