Как подтянуть цепь на ваз 21213 нива карбюратор

Не делай как я. Замена цепи ВАЗ 21213 карбюратор своими руками

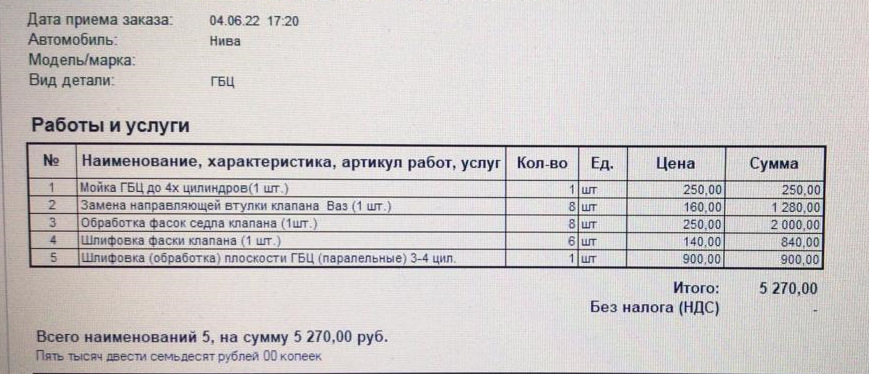

В автосервисе "Арива", Трамвайная, 17а мне сказали, что нужно менять цепь всем комплектом. Ценник за работу озвучили в 2000 руб. Сказали какие купить запчасти и как закуплюсь — приезжать. Долго изучал цены. В итоге купил весь комплект в Русмаш на сайте их официального дилера shop.exali.ru/

На даче начал менять.
Руководствовался описанием в интернете и роликом на ютубе:

Оказалось, что я вообще не закрутил гайку верхней звезды и тем более не загнул стопорную шайбу.

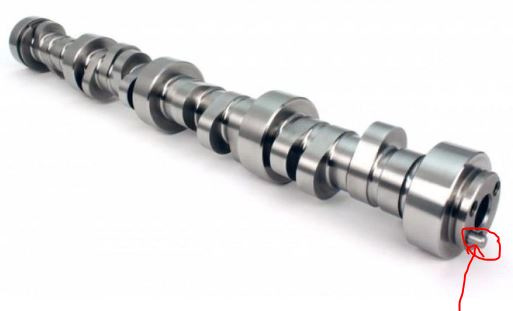

Понадеявшись, что ничего страшного не произошло, поехали искать эту шпильку по магазином. Но ее нигде нет. Начал искать в БиБи. код детали кстати: LADA 13540811 Шпилька М6х14. Только под заказ. Вышли из положения. Тупо отрезал от сверла сколько нужно. Сверло 6-ка.
Вставили. Попробовал выставить метки. Распредвал не крутится. Решили снимать ГБЦ. Открутить болты занятие совсем непросто. Китайская торцевая головка на 12 не выдержала, купил новую в ЛМ. Смог открутить, только когда предварительно хорошо постучал по ним молотком. Пока открутил все 10 болтов взмок весь. Оказалось погнуто 2 выпускных клапана в 1 и 2 цилиндре. Плюс 1 выпускной в 4 цилиндре был в сильном нагаре, его тоже решил заменить. Попробовал притереть клапана сам, но после внимательного осмотра увидел, что седла все в раковинах. Отвез ГБЦ в Промотор на Фурманова.

Собрал все сам. Рассухаривал и засухаривал клапана без помощи специнструмента, просто головкой и молотком — в ютубе полно роликов. Но проще наверно с инструментом. Сейчас бы не пожалел 300-400 рублей.
В этот раз уже по нескольку раз все проверил, и хорошо закрутил. Сначала никак не заводилась. Скинул крышку, отрегулировал клапана. Все были пережаты. После уже завел. Отрегулировал зажигание и холостой ход на карбюраторе. В общем получил неоценимый опыт и стал лучше понимать, что и как там происходит в автомобиле.
Сэкономил 2 т.р., а попал в итоге примерно на 8т.р. и пару недель без машины. Но ощущение, что сам смог справиться — бесценно. Мотор работает гораздо тише и резвее.

Как натянуть цепь на ниве 21213 карбюратор

Ослабьте гайку 1 (рис. 2-56) натяжителя. При этом освобождается стержень 3 и цепь натягивается башмаком 7 (рис. 2-55), на который действует пружина 7 (рис. 2-56).

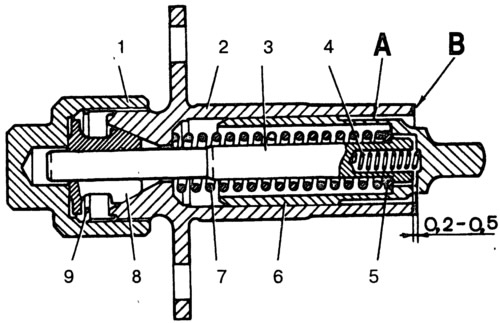

Рис. 2-56. Разрез натяжителя цепи:
1 — колпачковая гайка; 2 — корпус натяжителя; 3 — стержень; 4 — пружина плунжера; 5 — шайба; 6 — плунжер; 7 — пружина; 8 — сухарь; 9 — пружинное кольцо; А — поверхность плунжера; В — места кернения на торце корпуса.

Поверните коленчатый вал на 1-1,5 оборота в направлении вращения. При этом пружина натяжителя, действующая на башмак, автоматически отрегулирует натяжение цепи.

Затяните гайку 1 натяжителя, благодаря чему стержень 3 зажимается цангами сухаря 8, и при работе двигателя на плунжер 6 действует только пружина 4. Эта пружина отжимает плунжер от головки стержня 3, и в зазор между ними при работе двигателя затекает масло, играющее роль амортизатора при ударах цепи.

В работе механизма газораспределения большую роль играет цепь ГРМ. Со временем она растягивается и требует натяжения, так как от этого зависит качественная работа двигателя. Поэтому нужно знать, когда следует проверять натяжку, и как натянуть цепь на ВАЗ 2101. Этой теме посвящена статья и видео, в котором демонстрируется процесс проверки и натяжки цепного привода.

Когда необходима натяжка?

Натяжка цепи требуется в следующих случаях:

после ремонта двигателя;
после замены изделия;
при растягивании после длительной эксплуатации.

ГРМ ВАЗ 2101

В первых двух случаях ясно, что проверка натяжения необходимо, так как цепь снималась или проводилась замена. Кроме этого, следует также проверять, чтобы совпадали установочные метки. Эти метки находятся на коленвале и распредвале. Определить необходимость натяжки можно по звукам работающего двигателя. Если натяжка слабая, то при его работе слышатся посторонние шумы в том месте, где находится цепной привод. При этом быстрее изнашиваются детали ГРМ. Поэтому проверяя натяжение, необходимо обратить внимание, в каком состоянии успокоитель и башмак.

Башмак натяжителя ГРМ

При слабом натяжении звенья могут перескочить на несколько зубьев, тогда нарушится фаза газораспределения. Машина в этом случае может заглохнуть, не заводиться, будут плавать обороты. Для проверки можно использовать плоскую отвертку. Ее нужно вставить и, используя в качестве рычага, надавливать на цепь. Она не должна прогибаться и быть натянута как стрела. Не стоит слишком давить на привод, хотя деталь металлическая, она подвержена деформации.

В нижнем видео рассматривается автомобиль ВАЗ 2101, в котором при работе двигателя слышится цокот. Детально показывается, как проверить состояние успокоителя, башмака, а также как осуществить натяжение.

Пошаговая инструкция

Прежде чем начинать ремонт неисправностей, проверьте, чтобы все составляющие ГРМ не имели механических дефектов. Для этого нужно снять защитную крышку привода и произвести визуальный осмотр деталей: звездочек, успокоителя, натяжителя и башмака. Если найдены дефекты, следует выполнить замену этих комплектующих.

Инструменты

Перед тем, как начинать работы, нужно приготовить необходимые инструменты:

ключи на «13» и «38»;
плоскую отвертку;
плоскогубцы.

Для проведения работ автомобиль следует установить на удобную площадку и подставить под колеса опоры, чтобы он не покатился. Рычаг переключения скоростей нужно установить в нейтральное положение.

Моторный отсек ВАЗ 2101

Этапы

Сначала необходимо найти натяжное устройство, оно находится под патрубками около помпы. Ключом на «13» нужно отпустить натяжитель. Как только цепь ослабнет, должен отщелкнуться башмак.
Далее следует взять ключ на «38» и набросить его на гайку шкива коленчатого вала. Затем необходимо прокрутить коленвал на пару оборотов по направлению движения часовой стрелки.
Проворачивать вал следует до тех пор, пока метки на звездочке распредвала и на корпусе подшипников распределительного вала не совпадут. При этом пружина, находящаяся внутри натяжного устройства, действующая на башмак, автоматически выполнит необходимую натяжку.
С помощью отвертки желательно дополнительно проверить натяжение. Если все в норме, то возвращаемся к натяжителю и ключом затягиваем его головку.

Проверка натяжки отверткой

После подтягивания цепного привода, следует завести двигатель и проверить его работу. Он должен работать без посторонних шумов. Если после натяжения шумы остались, то причина может быть в успокоителе. Тогда необходимо проверить его исправность, при необходимости выполнить замену. Может не получиться натянуть цепной привод с первого раза, поэтому эту процедуру придется провести несколько раз.

Во время проведения процедуры необходимо следить за совпадением меток, чтобы не сбилась фаза газораспределения.

Данную операцию следует проводить каждый раз после каких-либо ремонтных работ. Кроме того, профилактическую проверку нужно выполнять после отметки — 10 тысяч километров пробега. Если научиться делать проверку и натяжение самостоятельно, то это даст возможность продлить срок его службы и сэкономить на автосервисе.

Как натянуть цепь грм на ниве 21213

Критерий работоспособности. Возможные последствия износа

В процессе эксплуатации автомобиля, особенно когда пробег достиг 100 т. км и более, цепь "вытягивается". Этот термин не совсем правилен. Удлиняется она не за счет деформации (растяжения) щечек, а из-за увеличения шага между звеньями вследствие износа шарнирных сочленений.

Как оценить пригодность цепи?

На практике удлинение цепи рекомендуют контролировать по наличию или отсутствию возможности её натяжения. Так же можно проверить и фазы. Если метка звёздочки распредвала совпала с меткой корпуса подшипников распредвала, а метка на шкиве коленвала при этом располагается ниже метки на передней крышке двигателя миллиметров на 10 и больше, цепь желательно заменить. В случае скола втулок, появления трещин на "щёчках" (аварийное состояние) требуется немедленная замена цепи.

К каким отрицательным последствиям приводит увеличение шага цепи?

Двигатель работает на холостом ходу неровно несмотря на то, что исправна система зажигания и питания, компрессия в норме, зазор в клапанах тщательно отрегулирован. Дело в том, что разные звенья изнашиваются неодинаково; цепь, обегая звёздочки, натягивается то больше, то меньше, при этом фазы газораспределения тоже непостоянны.
"Хлопание" зазора и "падение" цепи во впадины звёздочки (на практике это сопровождается сильным шумом). Может отломиться успокоитель, ограничительный палец, уголок башмака.
Цепь может перескочить на 1-5 зубьев. Если цепь перескочит на 1-2 зуба, в лучшем случае двигатель заглохнет, в худшем — клапаны "встретятся" с поршнями, и серьезный ремонт двигателя неизбежен.

Чтобы оградить двигатель от описанных последствий, а себя от непредвиденных расходов, рекомендуется чаще и тщательнее регулировать натяжение цепи.

Правильная цепь и счёт звеньев

В настоящее время в продаже имеется множество разных цепей, в том числе и подделки от "серых" производителей, сделанные неизвестно где и как. Как отличить оригинальную цепь от "левой"? На вид это сделать достаточно сложно. Но нужно помнить что, втулки и звенья цепи закалённые. Это можно проверить, имея при себе надфиль. Обнаружив "сырой" металл, верните цепь обратно продавцу.

А могут подсунуть и цепь, бывшую в употреблении. На рисунке представлен способ которым пользуются обычно на практике. Цепь держат плашмя рукой. Если прогиб составляет 7. 10мм, то цепь новая, если прогиб 17. 20мм, то она уже изрядно поработала.

Из оригинальных цепей можно посоветовать прибалтийскую, чешскую, немецкую — Sachs.

Итак, вы решили заменить цепь и отправляетесь за ней на рынок или в магазин. Знайте что, есть два вида цепи, для двигателя 2101, 21011 и 2103, 2106. Отличаются они разной длиной. Цепь двигателей 2101 и 21011 имеет 114 звеньев, а 2103 и 2106 — 116. В двигателе 21213 установлена цепь 2103-1006040.
Как их между собой быстро различить? Не считать же звенья! Способ очень прост: растяните цепь и посмотрите на крайние звенья слева и справа:

Если они одинаковые, т.е. оба крайних звена расположены внутри или снаружи, то цепь имеет 116 звеньев (рис. б и в), если разные, тогда — 114 (рис. а).

Замена цепи ГРМ

Для замены цепи надо:

Снять корпус воздушного фильтра и закрыть технологической заглушкой входную горловину карбюратора.
Отсоединить тросик воздушной заслонки, центральный высоковольтный провод, все шланги, и отвести их в сторону.
Снять кожух вентилятора.
Отвернуть гайки крыльчатки вентилятора и снять его вместе со шкивом помпы и ремнём генератора.
Снять защиту поддона и брызговик двигателя.
Очистить металлической щёткой переднюю крышку двигателя и отмыть её бензином или другими чистящими средствами.
Поставить а/м на ручной тормоз или подложить под колёса противооткатные башмаки. Включит четвёртую передачу.
Резким ударом молотка, по ключу, ослабить гайку храповика.
Снять клапанную крышку.
Отогнуть стопорную шайбу болта звёздочки распредвала и ослабить его также резким ударом.
Выключить четвертую передачу.
Провернуть шкив коленвала до совмещения меток на шкиве коленвала и передней крышке двигателя, а также метки звёздочки распредвала с отливом корпуса подшипников.
Отвернуть до конца гайку храповика, снять шкив коленвала.
Отвернуть болты крепления (6 болтов М6, три гайки М6 на передней части и три болта М6 снизу на поддоне, спереди) передней крышки и снять её.
Отогнуть стопорную шайбу болта звёздочки вспомогательных агрегатов и отвернуть болт резким ударом.
Ослабить колпачковую гайку натяжителя цепи, отжать монтажкой натяжитель через башмак и зафиксировать его в таком положении завернув колпачковую гайку.
Отвернуть болт звёздочки распредвала.
Отвернуть ограничительный палец (около маленькой звёздочки коленвала).
Снять звёздочку распредвала и вытащить её из цепи.
Отпустить цепь и снять маленькую звёздочку коленвала.
Аккуратно, не проворачивая, снять звёздочку привода вспомогательных агрегатов вместе с цепью.

Собираем всё в обратной последовательности.

Смазать цепь.
Наживить болты крепления звёздочек. Провернуть коленвал два раза и проверить совмещение меток звёздочки коленвала и распредвала. При правильной установке метка-риска звёздочки коленвала должна находиться напротив отлива на блоке цилиндров, а звёздочки распредвала — напротив отлива корпуса подшипников распредвала. После этого затягиваем их динамометрическим ключом моментом 41,2. 51 Н*м.
Натянуть цепь.
Протереть ветошью посадочные места, поставить новые прокладки под крышки.
Перед установкой вентилятора охлаждения радиатора и шкива помпы ослабить гайку генератора и подвести его к двигателю. После установки, поставить ремень и натянуть его требуемым усилием.
Проверить УОЗ, при необходимости отрегулировать.

Работу по замене цепи лучше приурочить к плановому ТО, для того чтобы после этого поменять масло и фильтры.

Натяжитель и успокоитель цепи. Замена

В двигателе 21213 устанавливают два вида натяжителей цепи: 21213-1006060 и 2101-1006060. Натяжитель 21213-1006060 имеет более длинный плунжер. С недавних пор этот натяжитель не устанавливают; на заводе вместо него ставят натяжитель 2101. Натяжение от него к цепи передаётся через башмак 21213-1006090. Успокоитель — 21213-1006100 — гасит колебания в длинной ветви цепи.

При работе двигателя изнашивается весь механизм привода ГРМ. Поэтому работу по замене всех звёздочек, натяжителя, башмака, успокоителя и переднего сальника коленвала, желательно приурочить к плановой замене цепи. Тогда, перед тем как собирать всё назад, нужно:

Отвернуть два болта (М6) крепления успокоителя и две гайки натяжителя цепи.
Отвернуть болт крепления башмака и вытащить его вместе с башмаком. Перед сборкой ставим сначала успокоитель. У нового натяжителя ослабляем колпачковую гайку, надавливаем на шток и заворачиваем её обратно, фиксируя тем самым шток, для удобной установки натяжителя на место.
Выбить сальник и с помощью оправки поставить новый.

http://www.zr.ru/articles/36925/ — Что ломает башмаки.
http://www.zr.ru/articles/39136/ — Не тяни — натяни.

Как натянуть цепь

Порядок натяжения цепи следующий:

Отвернуть колпачковую гайку и снять её, при этом освобождается стержень натяжителя, и цепь натягивается башмаком.
Провернуть коленчатый вал на 1-1,5 оборота в направлении вращения. Пружина, действующая на башмак, автоматически отрегулирует натяжение цепи.
Примечание. Проворачивать коленвал можно не только храповичным ключом или "кривым стартером, но и за поддомкраченное колесо при включенной 5-й передаче в КПП.
Пальцем одной руки нащупать стержень натяжителя, а другой рукой продолжить проворачивать коленвал.
Когда стержень натяжителя утопится на максимальную глубину, прекратить вращать коленвал.
Установить колпачковую гайку и затянуть её.

Как достать обломки

В процессе разборки двигателя для замены цепи, маслоотражательных колпачков или при обрыве успокоителя, а так же при неаккуратном движении можно уронить в поддон двигателя болт, шайбу, сухарь и т. д.

Как достать болты, сухари, упавшие детали и/или их обломки? Для этого не обязательно снимать поддон. Достаточно снять кожух вентилятора и его крыльчатку, ослабить ремень генератора, снять шкив коленвала и переднюю крышку двигателя. При этом вы будете иметь доступ к поддону в передней части двигателя. Единственное, что вам будет мешать — масло, которое находиться в поддоне. После этого можно нащупать рукой упавший предмет и без труда вытащить его. Этот способ менее трудоёмок, чем снятие поддона.

Как не следует менять цепь

Расскажу в двух словах об этом способе. Снимается только клапанная крышка двигателя. Разъединяется один из шарниров старой и новой цепи. К правому концу старой цепи присоединяют конец новой и протаскивают через звёздочки. Затем оба конца новой цепи соединяют и расклёпывают стыковочный палец.

Приведенную ниже ссылку я назвал бы "Как не следует менять цепь":

Во многих книгах по ремонту описано, как правильно заменить цепь. Ослабить ремень генератора, выставить правильно все метки, заблокировать коленвал, отвернуть гайки и болты передней крышки двигателя ……. и т. д. Так вот, я лично рекомендую менять цепь правильно, чтобы избежать неприятных последствий и не платить после этого за ремонт двигателя дважды и втридорога.

Дополнение от Раск, 13.08.07.

При замене привода ГРМ обратите внимание на осевой люфт промежуточного вала. Из-за него может быть повышенный шум.

ОТВЕЧАЮТ СПЕЦИАЛИСТЫ ВАЗА

ЕВГЕНИЙ БАЙБОРИН — отдел доводки двигателей

АЛЕКСЕЙ КЛИМЕНКО — отдел доводки трансмиссии

ЮРИЙ ПРОХОРОВ — отдел послепродажного обслуживания

АЛЕКСАНДР ГУСЕВ — отдел доводки трансмиссии

На моей «Ниве» ВАЗ-21214 уже неоднократно, раз в 10–12 тыс. км ломался пластмассовый успокоитель цепи. Менял цепь, звездочки, башмак натяжителя и сам гидронатяжитель цепи, маслопровод — не могу найти причину!

Используемые в заводской комплектации успокоители производства ЗАО «Пластик» из Челябинска показали себя достаточно надежными. В вашем случае причинами поломки оригинального, заводского успокоителя могли быть такие факторы, как ошибка исходного монтажа, отклонение в расположении крепления успокоителя на головке цилиндров или же размеров самого успокоителя от требований чертежа. В этих случаях возможен перекос успокоителя, в конце концов приводящий к его разрушению.

Серьезная угроза поломки успокоителя возникает также при действии на него ударных нагрузок из-за недостаточного натяжения работающей цепи — обычно это связано с неисправностью гидронатяжителя, но в ряде случаев причиной этого становится чрезмерный износ звездочек и цепи, ее значительное удлинение и провисание.

Успокоители, купленные в магазине, могут уступать в прочности оригинальным из-за низкого качества их материала — пластмассы.

Хочу переделать привод ГРМ ВАЗ-21214 по образцу 21213. Чем отличаются звездочки, цепи и т.д.?

На двигателе 21213 стоит распредвал 21213, который приводится давно ставшей традиционной, двухрядной втулочной цепью 2103 (116 звеньев). Здесь же оригинальный комплект — натяжитель, башмак, успокоитель цепи. Звездочки, соответственно, двухрядные. Количество зубьев у всех вариантов двигателя одно и то же: 19 на носке коленвала, 38 на распредвале и приводе масляного насоса. Опоры рычагов клапанов механические. Эти детали многим хорошо знакомы по автомобилям ВАЗ-«классика».

На двигателе 21214 для снижения шума и одновременного повышения надежности применили однорядную, но втулочно-роликовую цепь 21214 (116 звеньев), однорядные звездочки, распредвал 21214, гидроопоры рычагов клапанов, оригинальный комплект — гидронатяжитель, башмак, успокоитель.

Переделка привода ГРМ 21214 на 21213 возможна при условии комплектной замены вышеперечисленных деталей, однако смысл мероприятия сомнителен.

Верно ли, что у двигателя 21124 (1,6 л, 16 клапанов) в случае обрыва ремня ГРМ совершенно исключено соударение клапанов с поршнями?

Теоретически вероятность контакта клапанов с поршнями на двигателе 21124 все-таки существует, но по сравнению с предшественником 2112 она невелика. Чтобы такое событие произошло, необходимо стечение следующих факторов:

— неблагоприятное сочетание истинных размеров деталей в пределах допусков;

— высокая рабочая температура двигателя;

— остановка распредвала, когда клапан полностью открыт.

Ни при заводских испытаниях, ни в эксплуатации (начиная с октября 2004 г.) случаев контакта клапанов с поршнями на двигателях ВАЗ-21124 не отмечено.

Верно ли, что заканчивать поездку следует «продувкой» двигателя на повышенных оборотах (около 3000 об/мин) в течение одной минуты, чтобы на свечах не остался нагар?

Летом это лишено смысла. Зимой же, при морозах 20 градусов и ниже, если перед этим мотор был слабо прогрет или работал на холостом ходу, «операция» может быть полезной. В то же время подобные приемы не избавляют от проблем, вызванных низкокачественным бензином, неисправностями систем питания и зажигания. Затрудненный пуск двигателя — и не только в зимних условиях — часто объясняется именно этими причинами.

Можно ли на ВАЗ-2121 между коробкой передач и раздаткой установить промежуточный вал со ШРУСом от ВАЗ-21213?

Промежуточный вал 21213 можно устанавливать взамен узла 2121 на автомобили «Нива» с любой коробкой передач — устаревшей четырехступенчатой или современной пятиступенчатой. Это оправдано уже тем, что позволяет несколько снизить требования к соосности валов коробки передач и раздатки. Дополнительный плюс — в самой «идеологии» ШРУСа, обеспечивающего гораздо более равномерное вращение пары «ведущий вал — ведомый вал», чем с обычными карданными шарнирами, и соответственно, снижение вибраций в трансмиссии.

В двигателе 21214 стучат гидрокомпенсаторы клапанов. Сменил уже не первый комплект! Можно ли их заменить «стаканчиками», как на ВАЗ-2108?

Поинтересуйтесь — хотя бы по книгам — особенностями конструкции головок блока того и другого двигателя! Они различаются настолько радикально, что о предлагаемой вами переделке не может быть и речи. Это равносильно разработке другого двигателя.

Некоторые ставят в «восьмую» коробку передач вторичный вал «десятки» — он якобы жестче. Что вы на это скажете?

Вал 2110 в коробку передач 2108 следует ставить в комплекте с шестернями I, II, III, IV и главной передач. Вместе с тем считаем нерациональным менять детали «на всякий случай» — такая модернизация может себя оправдать, если на автомобиле стоит двигатель с максимальным крутящим моментом более 125 Н.м.
