Замена задних пружин на автомобилях ВАЗ-2101, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Классика

Лопнули задние пружины на любимой «классике»? При незначительной загрузке салона или багажника автомобиля дорожный просвет значительно уменьшился? Если да, значит пришло время заменить задние пружины. Интересует вопрос, как провести замену своими руками? Тогда смело, читаем данную статью дальше и узнаем, каким образом можно провести замену задних пружин на автомобилях ВАЗ-2101, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 или просто на «Классике». Первый пункт. Что Вам понадобится для замены задних пружин. Конечно же, это сами пружины. Из ассортимента представленного на рынках Харькова, в частности на рынке «Лоск», можно посоветовать приобрести пружины «Пермского пружинно-рессорного завода» или как более дорогой вариант пружины фирмы «Трек». Плюс к пружинам необходимо купить резиновые проставки с металлическими обоймами. В продаже можно найти проставки трёх видов (размеров): стандартные, средние (40 мм) и высокие (50 мм).

В статье описывается установка стандартных пружин со средними проставками (фото 1), Вы же можете поэкспериментировать и с вариантом – пружины с высокими проставками, но только в том случае если будете ставить простые пружины (2101), а не усиленные 2102. Так как пружины 2102 и так значительно выше стандартных, то вместе с высокими и даже средними резиновыми проставками, они могу очень сильно поднять автомобиль. Вследствие чего, хода стандартных Вазовских амортизаторов не будет хватать, что за собой потянет замену самих амортизаторов (например, на более длинные Москвичевские) или придется навестить ближайшего сварщика, для того чтоб он наварил дополнительные кольца на амортизатор. Но установка грузового варианта пружин на модели ВАЗ 2101, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 необходима только в крайних случаях, ну разве что Ваша «копейка» или «семерка» каждый день служит Вам в роли маленькой Газели.

Теперь, поговорим об инструменте, который нам понадобится во время работы. Необходимо наличие двух домкратов (например, домкрат «лягушка» в паре с домкратом «трапеция» фото 2), пара ключей на 19, баллонный ключ и большая отвертка. Работу лучше проводить на смотровой яме, так как заменить пружины с «земли» будет очень неудобно .

Порядок замены задних пружин на автомобилях ВАЗ-2101, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Классика:

Отпускаем колесные болты (фото 3) и снизу откручиваем. Вынимаем нижний болт заднего амортизатора (фото 4), далее откручиваем, и вынимает болт короткой реактивной тяги (фото 5).

После этого, домкратом поднимаем кузов автомобиля фото 6 (колесо будет оставаться на земле, так как отнят амортизатор), далее устанавливаем домкрат трапецию под чулок заднего моста (фото 7) и поднимаем колесо.

Когда колесо снято, начинаем опускать домкратом «трапеция» задний мост, внимательно наблюдая за состоянием пружины (будет видно, когда она ослабнет и выйдет с посадочного места) и за тормозным шлангом, так как его можно порвать (фото8).

Снимаем пружину и вытаскиваем старые проставки или, что от них осталось. Проверяем состояние посадочных мест задней пружины (фото 9а и 9в).

Перед установкой пружин, можно посоветовать, привязать резиновые проставки к пружинам, при помощи изоленты, скотча или проволоки. Устанавливая пружину, направляем ее нижний конец строго в углубление в чашке на заднем мосту (фото 10).

Когда пружина стоит на месте, можно поднимать край заднего моста домкратом «трапеция» и устанавливать колесо. После чего автомобиль можно будет опустить на землю и закрепить задний амортизатор и короткую реактивную тягу.

Все! Теперь можем насладиться результатом работы. Чтоб не гадать, поднялся автомобиль или нет, и насколько. Можно перед началом замены измерить при помощи рулетки расстояние между землей и крылом автомобиля (фото 11). И в конце работы проверить, на сколько изменились показания. В моем случае: +4 см.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Читайте также:

Комментарии

Показано комментариев: 10.
Всего: 28.

Добрый день. хочу на зад ваз 2106 поставить пружины нива 2121 и амортизаторы нива 2121 и проставки среднии (чтобы жесткие пружины не били кузов). возник вопрос — нужно ли ставить проставки/домики на амортизаторы?

Ivan

10 нояб. 2018 18:49

#

Думаю, что да. В Вашем случае, проставки или домики на задние амортизаторы лучше поставить.

Добрый вечер, подскажите пожалуйста, поставил проставки новые, сверху замок получился, снизу нет, снять обратно не получается

Ivan

23 сент. 2017 12:41

#

Что снять не получается? Резиновые подставки? Если да, то страшного ничего нет. Так как они (подставки) действительно плотно садятся на верхнюю направляющую. И чтоб их снять придётся воспользоваться плоской отвёрткой. Которую следует забить между подставкой и кузовом машины. После чего, подставка сдвинется с места и её можно будет стянуть вниз. Если установлена защита колёсных арок, то добраться к проставкам будет сложней. Поэтому посоветую снять защиту арок, проставку будет хорошо видно и легче снимать.

Я на свою машину ваз 21053 поставил задние пружины от Нивы 2121, размер тот же по высоте, но они чуть жёстче. Машина приподнялась и на поворотах хорошая устойчивость.

Здравствуйте, у меня на семёрке просели задние пружины (колеса шаркают по аркам), хочу поставить проставки, уже одни стоят и не самые маленькие (какие точно не знаю), хотелось бы узнать, сколько вариантов высоты проставок существует для жигулей? Второй вопрос, проставки ставятся только сверху? или можно ещё снизу запихать?

Андрей, здравствуйте. По проставкам. На задние пружины автомобилей Ваз 2101-2107 Жигули, мне попадались только три вида (размера) проставок – стандарт, средняя (40 мм) и большая (50 мм). Измерьте, высоту проставок, которые сейчас стоят на автомобиле. Если после замеров окажется, что проставки стоят большие, то правильны решение будет – замена задних пружин. Так как пружины на Вашем авто серьёзно «устали» и просели. Дело не исправит даже установка двух проставок на сторону (встречались такие случаи). Потому что, убитые пружины всё равно не будут держать нагрузку и в скором времени, опять колеса будут цеплять за арки или просто — пружины полопаются.

Проставок под нижнюю часть пружин не встречал.

Вы говорите, что встречали случаи, когда вставляли одну проставку в другую, не опасно ли это тем что такой паровозик проставок может вылететь?

На проставках, которые размещаются в самом верху (между кузовом и следующей проставкой), срезается часть, предназначенная под упор витка пружины. То есть, проставка становиться одинаковой с двух сторон. Потом, даже сразу и не определишь одна гигантская проставка стоит или две больших. Плюс, высота направляющей под пружину (в статье фото под номером 9А) позволяет соорудить внушительную пирамиду из резиновых колец проставок. Поэтому ни чего не вылетает. И вылетать не будет. Но и толку от подобных хитростей и нагромождений, тоже не будет. Ну, разве что, удастся добиться временных улучшений, не более.

Я думаю, у моих пружин ещё есть право на жизнь, не до такой степени они «обессилили», просто под нагрузкой шаркает временами, так что думаю добавить проставочки если они не дорогие и не выгоднее реально новые пружины купить. Спасибо за компетентные комментарии…

Поставьте новые пружины от ваз 2121 Нива старая, размер тот же, и ни какие проставки не надо ставить, эти пружины жёстче и хорошо держится машина на поворотах. Также можно заменить и задние амортизаторы с нивы, я амортизаторы не ставил себе.

Льоша: У меня Ваз-21063, и у меня что-то стучит в задней правей стороне возле пружины. Скажите пожалуйста может это быть из-за пружины, или нет.

Пружина стучать вряд ли будет, если она конечно же не сломана. Чаще всего причиной стука в задней части автомобиля может быть — разбитый подшипник полуоси, задний амортизатор (распущен болт, разбиты резиновые втулки аморта, сломан верхний крепежный болт), разбитые втулки реактивной тяги. В общем, все надо осматривать и проверять.

23 апр. 2015 19:27

#

У меня Ваз-21063, и у меня что-то стучит в задней правей стороне возле пружины. Скажите пожалуйста может это быть из-за пружины, или нет.

27 дек. 2014 21:35

#

Здравствуйте. все аморты на жигули по таблице одинаковые. почему в 2104 стоит пружина длиннее и не рвет а если в другие жигули поставить пружину от 2104 будет рвать аморт но аморты у всех одинаковые. Спасибо.

Кирилл: Подскажите какие пружины и амортизаторы поставить на ваз 2105?

По задним пружинам я говорил в этой статье. Если не занимаетесь грузоперевозками, то ставьте стандартные пружины с малыми проставками. Производства «ВИС» или «Трек». По амортизаторам. Здесь выбор широк. Но, думаю, остановиться можно на «ВИС», «Делфи» и «Мастер спорт». Последние приятно удивляют и ценой, и качеством. Все «масляные», ставить газ-масло не вижу смысла. Разницы с «маслом» Вы можете и не почувствовать, а вот их стоимость можете повергнуть в шок))). Если хотите подвеску по жестче, то попробуйте установить нивовские аморты.

18 июля 2014 10:48

#

Подскажите какие пружины и амортизаторы поставить на ваз 2105?

Алекс: доброго времени!
Скажите, пожалуйста знатоки
у меня четверка, заменил резиновые проставки под пружины на усиленные,
пружины остались те же, — стандартные.

будет хватать хода стандартных Вазовских амортизаторов, или придётся менять на более длинные
или наваривать дополнительные кольца на амортизатор?

Если пружины уставшие, просевшие, то после установки увеличенных проставок хода амортизатора должно хватить. Но, в любом случае, лучше проверить, хватит амортизатора или нет. Для этого загоните автомобиль на смотровую яму, открутите и вытащите нижний болт заднего амортизатора. После этого потяните амортизатор вниз до отказа. Проверьте насколько ниже опустилась проушина амортизатора относительно крепежных проушин на заднем мосту. Свободный ход в низ должен быть в пределах 30-50 мм. Если меньше 30 мм, то тогда хода амортизатора может не хватить, на серьезных кочка аморт будет простукивать и очень быстро ее вырвет или он потечет.

№16 Подвеска. Задние пружины: режем 2 витка

Спасибо за ваши комментарии насчет моего вопроса о том, пилить или не пилить зад))
Как и хотел, пильнул только зад)

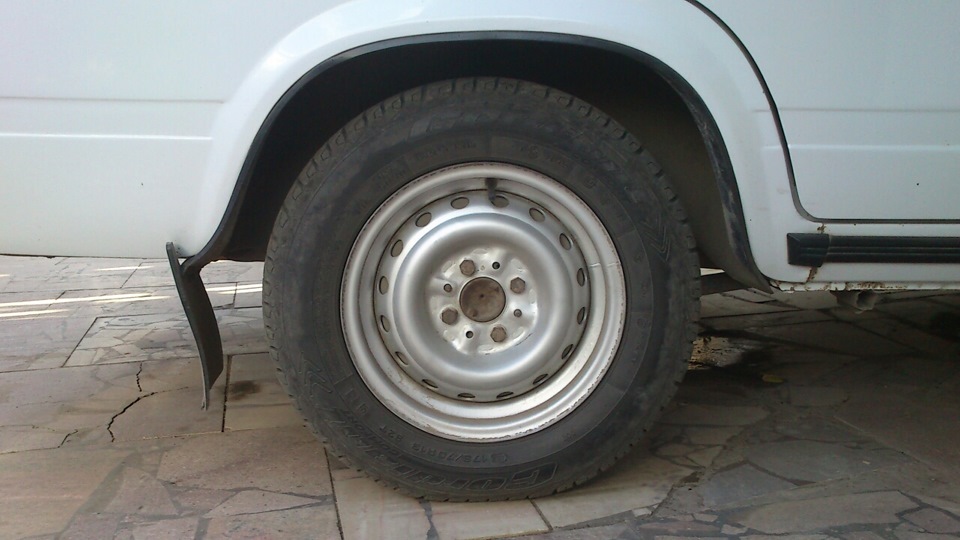

Сейчас машина стоит ровно:)
Эта операция изменила не только внешний вид, но и добавила плюсики к динамике авто)

Если не интересна, так сказать, моя поэзия, то взгляните фото)

В общем, я созрел, взял и сделал это)
Управился за час.

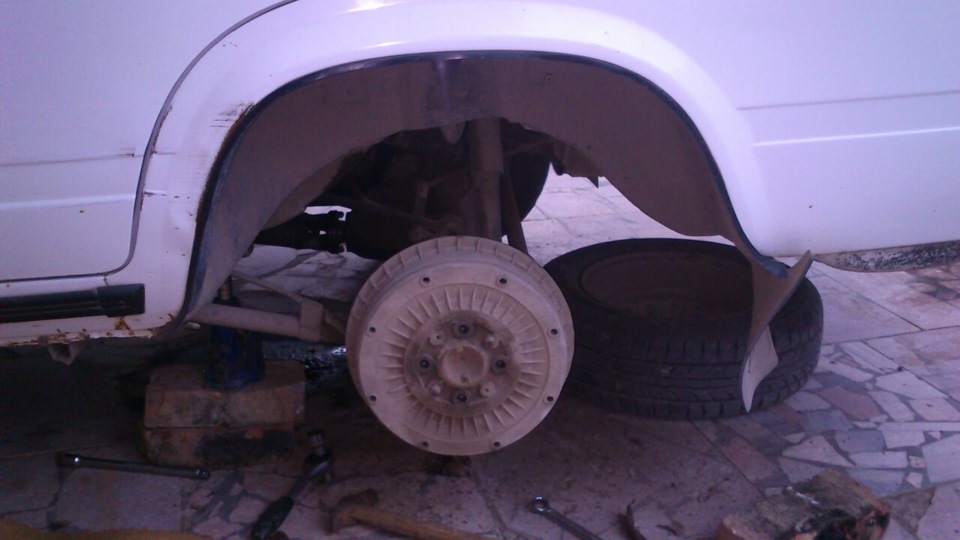

Снял колесо, вставил лом в пружину, вытащил из чашки и отпустил. Пружина с грохотом вылетела из верхней чашки и ударила так, что посыпалась грязь.

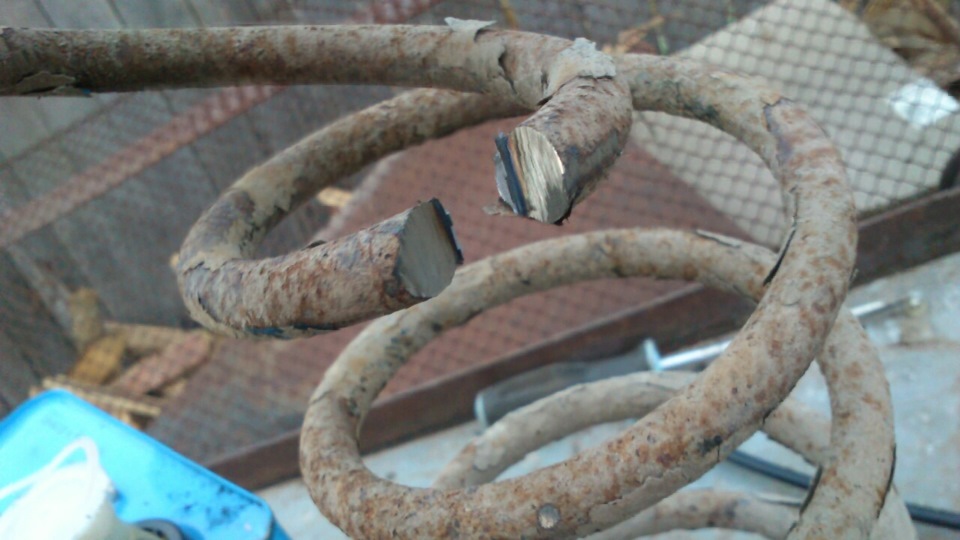

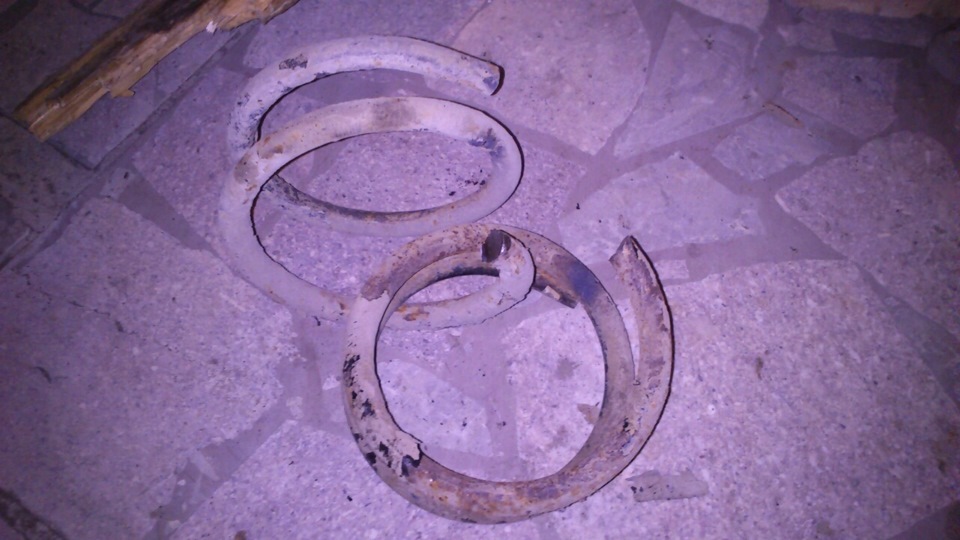

Взял в руки, отметил, отпилил,

поставил на место все тем же ломом)))
Когда закончил, было оооочень непривычно то, что багажник стал очень низок, по отношению ко мне) Сам я 185 см)

В тот же вечер я погнал на тест — драйв и был удивлен динамикой… Стало чуток пожестче, соотвественно, устойчивее)) Машину перестало дергать при резком газе, кивать при резком тормозе и кренить в повороте) Причем это сильно было заметно) Конечно же, все не так уж сильно изменилось, но если бы я знал, что будет так, то пильнул бы сразу же. Дело в том, что мой отец в добавок к уже задратому заду, завысил его еще выше толстыми проставками)
Теперь авто стоит так, как я мечтал — именно МЕЧТАЛ.

Так всем советую эту операцию!

Осталось только подвесить глушитель чуток повыше и добро:)
Спасибо за время, потраченное, для чтения))

Какие пружины лучше поставить на ВАЗ 2107? Комфорт и ничего более

При сильном «оседании» задней части автомобиля возникает вопрос о том, какие пружины лучше надеть на ВАЗ 2107. «Усталые» пружины создают не только дискомфорт во время движения, но и проблемы для водителей. Они выражаются в значительном уменьшении зазора транспортного средства, и это приводит к тому, что глушитель и тыльная сторона тела могут цепляться за нарушения дороги. Протирка также будет наблюдаться в арках задних колес.

Какие пружины лучше поставить на ВАЗ 2107

рассмотрите вместе с вами. Эта статья может быть полезна для владельцев других ранних моделей классики ВАЗа. Замена задних пружин может осуществляться в разных целях. Один владелец хочет нести грузы большего веса, а другие энтузиасты тюнинга занижают автомобиль, чтобы увеличить характеристики скорости своего автомобиля. Давайте поговорим об этом в этой статье.

Внешний вид устройства для обеспечения комфорта при движении начался задолго до появления первых самоходных инвалидных колясок, которые позже назывались автомобилями. Одной из первых была пружинная подвеска на задних мостах грузовиков, которая постепенно перешла на пассажирский транспорт. В пятидесятые годы прошлого века вместо пружин стали устанавливаться торсионы, которые являются «скручивающими» стержнями.

Однако проектная идея не стояла в одном месте, что привело к замене торсионных стержней пружинами. Он ввел увеличение эластичности, улучшенную обработку, подвеска стала более удобной в обслуживании. Основной характеристикой пружины

является степень сжатия или, как ее еще называют, жесткость пружины. Основной целью установки пружин в подвеске является поддержание зазора транспортного средства, значительное снижение вибрации и ударов во время движения автомобиля.

Какие пружины лучше поставить на ваз 2106?

скачать фото на мобильник
Содержание:- Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля ВАЗ 2106
Раздел 6:- Ходовая часть автомобиля ВАЗ 2106

Замена пружины передней подвески на автомобиле ВАЗ 2106

ПРИМЕЧАНИЕ На автомобиль ваз 2106 слева и справа устанавливайте пружины одной группы. Пружины меняйте парами и вместе с прокладками.

ПРЕДУПРЕЖДЕНИЕ Снимайте и устанавливайте пружины с максимальной осторожностью во избежание «выстреливания» пружины из узла подвески и получения травм. Предлагаемый способ снятия пружины без специальных приспособлений требует определенных навыков. Оптимальным является применение какого-либо специального съемника пружины из числа имеющихся в свободной продаже.

1. Снимите с автомобиля ваз 2106 колесо и амортизатор (см. «Замена амортизатора передней подвески»).

2. Ослабьте затяжку двух гаек крепления нижнего рычага к оси. 3. Подставьте под нижний рычаг домкрат и слегка нагрузите (поджав пружину через нижний рычаг домкратом) подвеску для облегчения отсоединения стабилизатора.

4. Отверните две гайки крепления скобы подушки стабилизатора, снимите шайбы.

5. Снимите скобу и подушку со стабилизатора.

6. Ослабьте гайку крепления пальца нижнего шарового шарнира к поворотному кулаку и отверните ее до совпадения с торцом пальца. Уберите домкрат.

7. Нанесите молотком несколько резких ударов по наружной поверхности нижнего ушка поворотного кулака до выхода из него пальца шарнира.

9. Отверните и снимите гайку пальца. Осторожно опуская нижний рычаг, немного разгрузите подвеску и переведите монтажной лопаткой штангу стабилизатора через шпильки крепления ее скобы. Полностью разгрузите подвеску. Уберите домкрат.

10. Закрепите верхний рычаг (не отсоединяя его от поворотного кулака) проволочным крючком в максимально возможном верхнем положении для лучшего доступа к пружине. 11. Монтажной лопаткой осторожно подденьте пружину снизу и выведите ее нижний конец из нижней опорной чашки на рычаге. 12. Снимите пружину передней подвески с автомобиля ваз 2106. 13. Снимите с верхней опорной чашки на кузове прокладку пружины.

Маркировка пружин автомобиля по жесткости

14. Закрепите новую прокладку на новой пружине (например, изоляционной лентой).
ПРИМЕЧАНИЕ Поверхность а

прокладки пружины, контактирующая с витком пружины, выполнена винтовой (
б
— начало винтовой поверхности). При установке необходимо обеспечить совпадение начала винтовой поверхности прокладки
б
с торцом
в
витка пружины.

марки автомобилей При использовании материалов сайта акти

Выбор пружин

Отечественные дороги не славятся отменным качеством, это известно всем. Поэтому для многих автолюбителей исправная и грамотно подобранная подвеска – главная задача в обеспечении комфортного передвижения. Главный узел подвески – это амортизационная стойка, а пружина – важный ее элемент.

Именно они определяют дорожный просвет и обеспечивают заявленную производителем грузоподъёмность. Кроме того, пружины влияют на управляемость в целом. Один из главных критериев, определяющих характеристики элемента – это жесткость. Идеальная позволит избежать крена автомобиля при прохождении крутых поворотов. Если узел подобран верно, крен в поворотах независимо от скорости не будет превышать нескольких градусов.

Как заменить пружину передней подвески ВАЗ 2106

Замена передних пружин подвески производится в случаях: когда нарушается целостность пружин, в случае механических повреждений или трещин, а также при значительной просадке.

ПРОСАДКА ПРУЖИН ПРОЯВЛЯЕТСЯ СЛЕДУЮЩИМ ОБРАЗОМ:

• Ухудшается плавность хода.
• Виден явный перекос передней части кузова
• Существенная (заметная) разница в высоте между передней и задней частью.
• Явные следы ударов витков друг о друга.

ДЛЯ ТОГО ЧТОБЫ ЗАМЕНИТЬ ПРУЖИНЫ ПЕРЕДНЕЙ ПОДВЕСКИ ВАМ ПОТРЕБУЕТСЯ:

1. Ключи на «22″ и «13″.
2. Два домкрата (винтовой и гидравлический).
3. Болонник.
4. Щетка по металлу.
5. Молоток.

ЗАМЕНА ПЕРЕДНИХ ПРУЖИН ПОДВЕСКИ ВАЗ 2106 — ДЕТАЛЬНАЯ ИНСТРУКЦИЯ.

1. Пока автомобиль «на колесах» сорвите «болонником» крепежные болты колеса.
2. Поддомкратьте автомобиль винтовым домкратом с той стороны с которой собираетесь менть пружину подвески.
3. Далее необходимо вывесить колесо и полностью его снять с автомобиля.

Самостоятельная замена пружин передней подвески ВАЗ 2106

ПОСЛЕ ЭТОГО СНИМИТЕ АМОРТИЗАТОР, ЭТО ДЕЛАЕТСЯ СЛЕДУЮЩИМ ОБРАЗОМ:

1. Для этого используйте ключ на «6, 13, 17 и 19».
2. Шток необходимо удерживать от проворачивания ключом.
3. Далее ослабляете степень затяжки гайки и снимаете ее.
4. Также снимите шайбу подушки, пружинную шайбу и верхнюю подушку крепления амортизатора.

8. Открутите две крепежные гайки кронштейна к рычагу и демонтируйте пружинные шайбы.

9. Достаньте амортизатор низом, используя монтажное отверстие в рычаге.

10. Отпустите крепежные гайки, которыми нижний рычаг крепится к оси, но не спешите их снимать.

ТЕПЕРЬ ПРИШЛА ОЧЕРЕДЬ ВТОРОГО ДОМКРАТА (ГИДРАВЛИЧЕСКОГО)

11. Установите его под нижний рычаг, затем немного поднимите его, для нагрузки подвески и выравнивания нижнего рычага.

Самостоятельная замена пружин передней подвески ВАЗ 2106

12. Снимите стабилизатор поперечной устойчивости.

13. Открутите гайки скобы стабилизатора, и демонтируйте скобу с резиновой подушкой.

14. Открутите не до конца гайку, которая держит палец в ухе поворотного кулака, теперь можете снять нижнюю шаровую опору.

15. Опустите домкрат и выбейте молотком палец опоры, для этого нужно несколько раз ударить по нижнему ушку поворотного кулака.

16. Когда нижняя шаровая опора снята, снова установите домкрат под нижний рычаг, однако теперь нет необходимости нагружать подвеску.

17. После этого гайку пальца шаровой опоры можно выкрутить полностью, не спеша, аккуратно опустите вниз нижний рычаг. Помогайте себе монтажной лопаткой, отодвигая ею стабилизатор в сторону, таким образом, чтобы он не цеплял шпильки крепления скобы.

18. Теперь полностью разгрузите подвеску и уберите домкрат в сторону.

19. Подготовьте крепкую веревку или проволоку, с ее помощью нужно подтянуть верхний рычаг как можно выше, чтобы обеспечить для себя доступ к пружине передней подвески.

Самостоятельная замена пружин передней подвески ВАЗ 2106

20. Возьмите монтажку и подденьте ею нижний конец пружины, затем аккуратно выведите его из опорной чашки нижнего рычага.

21. Снимите пружину подвески, достаньте прокладку пружины из верхней опорной чашки.

Теперь когда ничего не мешает, замена пружины передней подвески может быть проведена.

Чтобы заменить переднюю пружину сделайте следующее:

1. Возьмите новую пружину, закрепите на ней прокладку, (для этого используйте обычную изоленту) и установить ее на место.

Самостоятельная замена пружин передней подвески ВАЗ 2106

2. Установите монтажную лопатку в отверстие для амортизатора и придерживая ею пружину произведите фиксацию нижнего витка. Посмотрев на поверхность нижнего рычага, можно увидеть винтовую поверхность, показывающую правильное положение пружины. Помогая себе монтажкой необходимо отрегулировать правильное положение пружины по отношению к винтовой поверхности.

3. Выставив правильное положение нижнего витка, установите домкрат под рычаг и создайте нагрузку на пружину, затем монтажной лопаткой произведите окончательную посадку пружины на винтовую поверхность.

4. Увеличьте нагрузку на пружину и при помощи монтажки установите штангу стабилизатора в положение между двух крепежных шпилек скобы стабилизатора.

Сборка производится в обратной последовательности.

Вот теперь можно сказать, что замена передних пружин подвески ВАЗ 2106 завершена.

Замена пружин передней подвески ВАЗ 2106

Когда у Вас нарушилась целостность пружины, появились повреждения и трещины – нужно срочно произвести замену. Сделать замену пружин передней подвески автомобиля ВАЗ 2106 можно своими руками, более подробней мы расскажем ниже.

Последствия неисправных пружин:

– Ухудшается плавность хода. – Виден явный перекос передней части кузова – Существенная (заметная) разница в высоте между передней и задней частью. – Явные следы ударов витков друг о друга.

Нам потребуется такой инструмент:

– Ключи на “22″ и “13″. – Два домкрата (винтовой и гидравлический). – Болонник. – Щетка по металлу. – Молоток.

Замена передних пружин подвески ВАЗ 2106 своими руками

1. Пока автомобиль «на колесах» сорвите «болонником» крепежные болты колеса.

2. Поддомкратьте автомобиль винтовым домкратом с той стороны с которой собираетесь менть пружину подвески.

3. Далее необходимо вывесить колесо и полностью его снять с автомобиля.

После этого снимите амортизатор, это делается следующим образом:

4. Для этого используйте ключ на «6, 13, 17 и 19».

5. Шток необходимо удерживать от проворачивания ключом.

6. Далее ослабляете степень затяжки гайки и снимаете ее.

7. Также снимите шайбу подушки, пружинную шайбу и верхнюю подушку крепления амортизатора.

8. Открутите две крепежные гайки кронштейна к рычагу и демонтируйте пружинные шайбы.

9. Достаньте амортизатор низом, используя монтажное отверстие в рычаге.

10. Отпустите крепежные гайки, которыми нижний рычаг крепится к оси, но не спешите их снимать. Берем второй домкрат, желательно гидравлический.

11. Установите его под нижний рычаг, затем немного поднимите его, для нагрузки подвески и выравнивания нижнего рычага.

12. Снимите стабилизатор поперечной устойчивости.

13. Открутите гайки скобы стабилизатора, и демонтируйте скобу с резиновой подушкой.

14. Открутите не до конца гайку, которая держит палец в ухе поворотного кулака, теперь можете снять нижнюю шаровую опору.

15. Опустите домкрат и выбейте молотком палец опоры, для этого нужно несколько раз ударить по нижнему ушку поворотного кулака.

16. Когда нижняя шаровая опора снята, снова установите домкрат под нижний рычаг, однако теперь нет необходимости нагружать подвеску.

17. После этого гайку пальца шаровой опоры можно выкрутить полностью, не спеша, аккуратно опустите вниз нижний рычаг. Помогайте себе монтажной лопаткой, отодвигая ею стабилизатор в сторону, таким образом, чтобы он не цеплял шпильки крепления скобы.

18. Теперь полностью разгрузите подвеску и уберите домкрат в сторону.

19. Подготовьте крепкую веревку или проволоку, с ее помощью нужно подтянуть верхний рычаг как можно выше, чтобы обеспечить для себя доступ к пружине передней подвески.

20. Возьмите монтажку и подденьте ею нижний конец пружины, затем аккуратно выведите его из опорной чашки нижнего рычага.

21. Снимите пружину подвески, достаньте прокладку пружины из верхней опорной чашки.

Теперь когда ничего не мешает, замена пружины передней подвески может быть проведена.

Как правильно установить пружину

1. Возьмите новую пружину, закрепите на ней прокладку, (для этого используйте обычную изоленту) и установить ее на место.

2. Установите монтажную лопатку в отверстие для амортизатора и придерживая ею пружину произведите фиксацию нижнего витка. Посмотрев на поверхность нижнего рычага, можно увидеть винтовую поверхность, показывающую правильное положение пружины. Помогая себе монтажкой необходимо отрегулировать правильное положение пружины по отношению к винтовой поверхности.

3. Выставив правильное положение нижнего витка, установите домкрат под рычаг и создайте нагрузку на пружину, затем монтажной лопаткой произведите окончательную посадку пружины на винтовую поверхность.

4. Увеличьте нагрузку на пружину и при помощи монтажки установите штангу стабилизатора в положение между двух крепежных шпилек скобы стабилизатора.

Сборка производится в обратной последовательности. Напомним, что предыдущая статья была про замену сцепления ВАЗ 2106 своими руками.

Замена пружин передней подвески Ваз 2106

Готовим необходимый инструмент, который нам потребуется для замены пружин передней подвески. Нам будут нужны гаечные ключи на «22» и «13», два домкрата один из которых должен быть либо винтовым или гидравлическим, ключ для болтов колес, металлическая щетка для очистки грязи и молоток. Теперь можно приступать к ремонту ваз 2106, для этого:

• Снимите с автомобиля колесо и далее снимите амортизатор.
• Ослабляем гайки крепления нижнего рычага к оси, но не снимаем их.
• Далее подставляем под нижний рычаг гидравлический домкрат и немного подымаем его, для того чтобы слегка нагрузить подвеску и выравнять нижний рычаг и снять стабилизатор поперечной устойчивости.
• Отворачиваем гайки крепления скобы стабилизатора, снимаем скобу и резиновую подушку.

• Теперь нам необходимо отсоединить нижнюю шаровую опору, для этого не полностью отворачиваем гайку крепления пальца к ушку поворотного кулака, убираем домкрат и молотком наносим резкие и сильные удары по поверхности нижнего ушка поворотного кулака, до того момента пока палец опоры не выскочит из ушка.

• После того, как мы отсоединили нижнюю шаровую опору, под нижний рычаг снова ставим домкрат, только на этот раз не нагружаем подвеску.
• Теперь можно полностью выкручивать гайку пальца шаровой опоры и осторожно опускаем нижний рычаг вниз, при этом необходимо монтажной лопаткой отодвинуть стабилизатор в сторону, чтобы он не цеплялся за шпильки крепления скобы. Разгружаем полностью подвеску и убираем домкрат в сторону.
• Теперь нам необходимо подготовить металлический крючок, либо какую-нибудь крепкую проволку, которой мы закрепляем верхний рычаг в максимально верхнем положении и тем самым обеспечиваем себе удобный доступ к пружине передней подвески.
• Далее берем в руки монтажную лопатку и поддев нижний конец пружины осторожно выводим его из опорной чашки нижнего рычага и снимаем пружину подвески. Вытащите с верхней опорной чашки на кузове автомобиля прокладку пружины.

На этом процесс снятия старой пружины подвески окончен. Берем новую пружину закрепляем на ней прокладку, например обычной изолентой и устанавливаем пружину обратно. В отверстие для амортизатора проденьте монтажную лопатку и придерживая пружину зафиксируйте лопаткой нижний виток. Если мы посмотрим на поверхность нижнего рычага, то увидим винтовую поверхность, которая показывает нам как правильно должна садиться пружина, таким образом монтажной лопаткой сориентируйте правильное положение пружины относительно винтовой поверхности. Сориентировав нижний виток, подставьте под рычаг домкрат и несильно нагрузите пружину после чего монтажкой уже окончательно посадите пружину на винтовую поверхность. Далее еще немного нагрузите пружину домкратом и монтажной лопаткой подведите штангу стабилизатора между двух шпилек крепления скобы стабилизатора. Все остальные снятые детали производите в порядке обратном снятию.

На этом ремонт по замене пружины передней подвески ваз 2106 можно считать оконченным.

Замена пружины передней подвески на автомобиле ВАЗ 2106

Заменяйте пружину при наличии механических повреждений или значительной осадке. Признаки осадки: — ухудшение плавности хода, частые пробои подвески; — видимый перекос передней части автомобиля ваз 2106 или значительная разница по высоте передней и задней частей, появившиеся в процессе эксплуатации; — сильно выраженные следы соударения витков пружины. Для замены на автомобиле ваз 2106 пружины передней подвески вам потребуются: ключи «на 22», «на 13» (два), винтовой (гидравлический) домкрат, ключ для болтов колес, металлическая щетка, молоток.

По длине под нагрузкой 4413 Н (450 кгс) пружины разделяются на две группы: группа А

— длина больше 232 мм; группа
В
— длина равна или меньше 232 мм. Пружины имеют маркировку
а
краской по наружной стороне витков: группа
А
— желтой краской; группа
В
— зеленой. Верхний и нижний витки пружины одинаковые.

ПРИМЕЧАНИЕ На автомобиль ваз 2106 слева и справа устанавливайте пружины одной группы. Пружины меняйте парами и вместе с прокладками.

ПРЕДУПРЕЖДЕНИЕ Снимайте и устанавливайте пружины с максимальной осторожностью во избежание «выстреливания» пружины из узла подвески и получения травм. Предлагаемый способ снятия пружины без специальных приспособлений требует определенных навыков. Оптимальным является применение какого-либо специального съемника пружины из числа имеющихся в свободной продаже.

1. Снимите с автомобиля ваз 2106 колесо и амортизатор (см. «Замена амортизатора передней подвески»).

2. Ослабьте затяжку двух гаек крепления нижнего рычага к оси. 3. Подставьте под нижний рычаг домкрат и слегка нагрузите (поджав пружину через нижний рычаг домкратом) подвеску для облегчения отсоединения стабилизатора.

4. Отверните две гайки крепления скобы подушки стабилизатора, снимите шайбы.

5. Снимите скобу и подушку со стабилизатора.

6. Ослабьте гайку крепления пальца нижнего шарового шарнира к поворотному кулаку и отверните ее до совпадения с торцом пальца. Уберите домкрат.

7. Нанесите молотком несколько резких ударов по наружной поверхности нижнего ушка поворотного кулака до выхода из него пальца шарнира. ПОЛЕЗНЫЙ СОВЕТ Для облегчения выпрессовки пальца воспользуйтесь одним из съемников, имеющихся в свободной продаже.

8. Снова подставьте под нижний рычаг домкрат, не нагружая подвеску.

9. Отверните и снимите гайку пальца. Осторожно опуская нижний рычаг, немного разгрузите подвеску и переведите монтажной лопаткой штангу стабилизатора через шпильки крепления ее скобы. Полностью разгрузите подвеску. Уберите домкрат.

10. Закрепите верхний рычаг (не отсоединяя его от поворотного кулака) проволочным крючком в максимально возможном верхнем положении для лучшего доступа к пружине.

11. Монтажной лопаткой осторожно подденьте пружину снизу и выведите ее нижний конец из нижней опорной чашки на рычаге. 12. Снимите пружину передней подвески с автомобиля ваз 2106.

13. Снимите с верхней опорной чашки на кузове прокладку пружины.

14. Закрепите новую прокладку на новой пружине (например, изоляционной лентой).

Поверхность а

прокладки пружины, контактирующая с витком пружины, выполнена винтовой (
б
— начало винтовой поверхности).

При установке необходимо обеспечить совпадение начала винтовой поверхности прокладки б

с торцом
в
витка пружины.

15. Установите пружину с прокладкой на кузов. Придерживая пружину проденьте монтажную лопатку в отверстие для установки амортизатора и зафиксируйте лопаткой нижний виток пружины. Сориентируйте пружину так, чтобы торец а

нижнего витка после ее установки совпал с началом
б
винтовой поверхности на рычаге.

16. Установите домкрат под нижний рычаг и, слегка нагружая пружину, направьте монтажной лопаткой нижний виток пружины на винтовую поверхность нижней опорной чашки.

17. Увеличив нагрузку, подведите шпильку а

крепления скобы к стабилизатору. Убедитесь в правильности установки пружины. Монтажной лопаткой переведите штангу стабилизатора через шпильку и продолжите установку деталей в порядке, обратном снятию.

Вместо показанного способа или применения специального съемника пружин можно использовать универсальные стяжки пружин.

Установите стяжки на пружину, не зацепляя их за последние витки, и максимально стяните пружину, ее установка значительно облегчится.

Установите пружину в верхнюю опорную чашку.

Поднимите нижний рычаг, сориентируйте пружину по винтовой поверхности рычага, установите под рычаг домкрат и слегка нагрузите пружину. Ослабьте стяжки через витки пружины и снимите их вниз через монтажное отверстие под амортизатор в нижнем рычаге. Продолжите работу по сборке подвески.

ПРИМЕЧАНИЕ Гайки крепления рычага к оси затягивайте, когда подвеска будет нагружена массой автомобиля ваз 2106 (на смотровой канаве или эстакаде). При работе на подъемнике подставьте под нижний рычаг опору и слегка опустите автомобиль (при работе на площадке поднимите рычаг домкратом) так, чтобы положение рычагов примерно соответствовало их положению под нагрузкой. После замены пружины проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, имеющих специальное оборудование.

Оцените статью: Поделитесь с друзьями!

Зачем они нужны на машине?

Появление устройства для придания комфорта при движении началось задолго до появления первых самоходных колясок, которые потом назвали автомобилями. Одной из первых стала рессорная подвеска на задних осях грузовых машин, которая постепенно переместилась и на легковой транспорт. В 50-х годах прошлого столетия вместо рессор стали устанавливать торсионы, представляющие собой «скручивающиеся» стержни.

Однако конструкторская мысль не стояла на одном месте, что привело к замене торсионов цилиндрическими пружинами. Она внесла увеличение упругости, улучшение управляемости, подвеска стала более удобной в обслуживании. Основной характеристикой пружины считается степень сжатия, или как её ещё называют, это жёсткость пружины. Основной целью установки пружин в подвеске, является поддержание клиренса автомобиля, значительное уменьшение вибраций и ударов во время движения машины.

Для обеспечения должного комфорта нужно правильно подбирать характеристики этих изделий. Неправильно подобранная деталь сводит на нет все положительные качества, которые можно получить от её установки. Пружины и их жёсткость зависят от таких параметров:

• Большую роль играет диаметр пружины. Чем больше диаметр, тем выше её жёсткость;
• Увеличение её внешнего диаметра приводит к уменьшению показателя жёсткости;
• Увеличение количества витков приводит к снижению жёсткости;
• Формообразование также играет важную роль в определении характеристик изделий.

Замена задних пружин ВАЗ 2106: инструкция

Необходимость такого мероприятия, как замена задних пружин ВАЗ 2106, вызвана их износом или разрушением. Износ выражается в просадке автомобиля в процессе эксплуатации, разрушение случается при постоянной перегрузке или езде по проселочным дорогам. Некоторые автолюбители снимают пружины с целью поменять изношенные резиновые проставки, из-за которых кузов автомобиля тоже может осесть.

Замену пружин ВАЗ 06 можно производить на открытой ровной площадке, имея хорошие противооткатные средства, так как машину придется поднимать и опускать несколько раз. Сам процесс несложен, выполнить его под силу почти каждому владельцу ВАЗ 2106. Для этого понадобятся:

• домкрат и баллонный ключ;
• противооткатные башмаки или удобные камни;
• набор накидных или рожковых ключей;
• 2 стяжки для пружин;
• невысокая деревянная колодка или шлакоблок;
• мощная плоская отвертка;
• молоток;
• тканевые перчатки.

При подобных ремонтах тканевые перчатки надевают, чтобы не поранить руки в процессе работы о выступающие части подвески и кузова автомобиля. Стяжки для пружин можно найти у кого-то из знакомых автолюбителей, это приспособление имеется в арсенале у многих водителей ВАЗ 2106. В крайнем случае его можно приобрести в магазине автомобильных товаров. Замена пружин предусматривает и замену резиновых проставок, которые служат прокладкой между верхним витком изделия и стаканом в кузове авто.

Вернуться к оглавлению

Инструкция по выполнению работ с задними пружинами

Перед тем как приступить к выполнению замены, следует подложить 2 башмака под колесо, находящееся по диагонали от снимаемого. Замена задних пружин начинается с откручивания и снятия колеса, после чего под конец балки заднего моста надо подставить колодку и опустить домкрат. Машина всей массой ляжет на колодку и сожмет пружину. Колодка должна стоять таким образом, чтобы не мешать откручиванию нижнего крепления амортизатора. Дальше по инструкции.

1. Ослабить гайку крепления амортизатора, открутить ее и вытащить длинный болт. Амортизатор нужно открутить, чтобы можно было потом извлечь пружину.
2. Наложить на витки пружины 2 стяжки с противоположных сторон и надежно зафиксировать, поджав за шпильки ключом.
3. Поднимать кузов автомобиля домкратом до тех пор, пока не удастся вытащить пружину вместе со стяжками.
4. Как правило, резиновая проставка прикипает к металлу кузова и остается в стакане, выпадает только железное кольцо. Поэтому нужно с помощью длинной плоской отвертки поддеть резину и извлечь ее из гнезда.
5. Ослабить захваты стяжек, поочередно раскручивая шпильки ключом. Переставить стяжки на новую пружину и стянуть ее до ориентировочных размеров старой.
6. На верхний виток пружины надеть новую резиновую проставку с железной шайбой. Конфигурация ее такова, что должна совпадать с формой верхнего витка.

1 — нижняя продольная штанга; 2 — резиновая втулка; 3 — кронштейн крепления нижней продольной штанги к кузову; 4 — распорная втулка; 5 — верхняя продольная штанга; 6 — дополнительный буфер хода сжатия; 7 — пружина; 8 — верхняя чашка пружины; 9 — буфер хода сжытия; 10 — верхняя изолирующая прокладка пружины; 11 — амортизатор; 12 — нижняя изолирующая прокладка пружины; 13 — поперечная штанга.

1. Установить деталь в гнездо вместе со стяжками и, поддерживая ее одной рукой, второй опустить домкрат, пока захваты стяжек не расслабятся.
2. Снять стяжки, прикрутить амортизатор и произвести дальнейшую сборку в обратном порядке.

Вернуться к оглавлению

Смотрите также

Комментарии 22

Отпиленную часть подгибать не надо

приветствую!сколько в итоге отпилено на данный момент?

Привет. Отпилил 2 витка. (185/65 r14-стоят, ничего не трет, правда подкрылок нет)

еще один вопрос, задние пружины шеви нива подходят ли на классику? в виду имею наружний диаметр пружины. (Высота не интересует)
