"Черный ясень". Часть 1 (центральная консоль с часами)
Всем привет!
С первого дня владения 205-м хотел поменять в салоне рояльный лак на дерево, а именно на "черный ясень" с часами на центральной консоли.

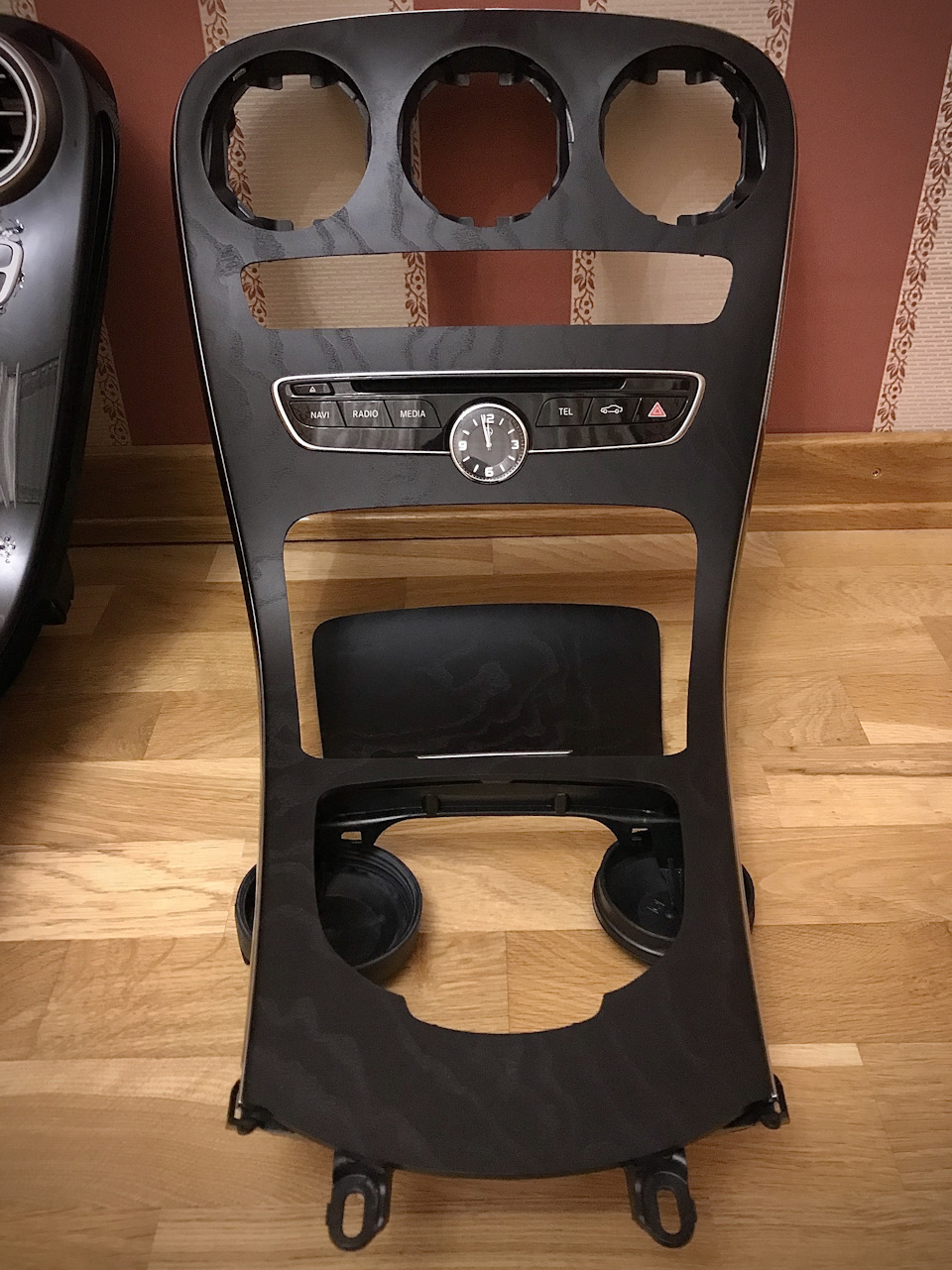

И вот, наконец-то, была приобретена центральная консоль с часами в идеальном состоянии.
Но купить это одно, нужно это всё еще установить грамотно (речь о подключении часов). Так как я люблю возиться с машиной, и в силу того, что в моей провинции нет толковых мастеров в этом деле, решил делать всё сам.
В этом вопросе очень помог ПОСТ koteshek . Хочу сказать большое спасибо Константину за пост и консультации, а также Никите с группы 205-х в вк.
Расскажу вкратце об установке центральной консоли "черный ясень" с часами для таких же нубов в электрике, как я). Знаю по себе — такие записи очень помогают).

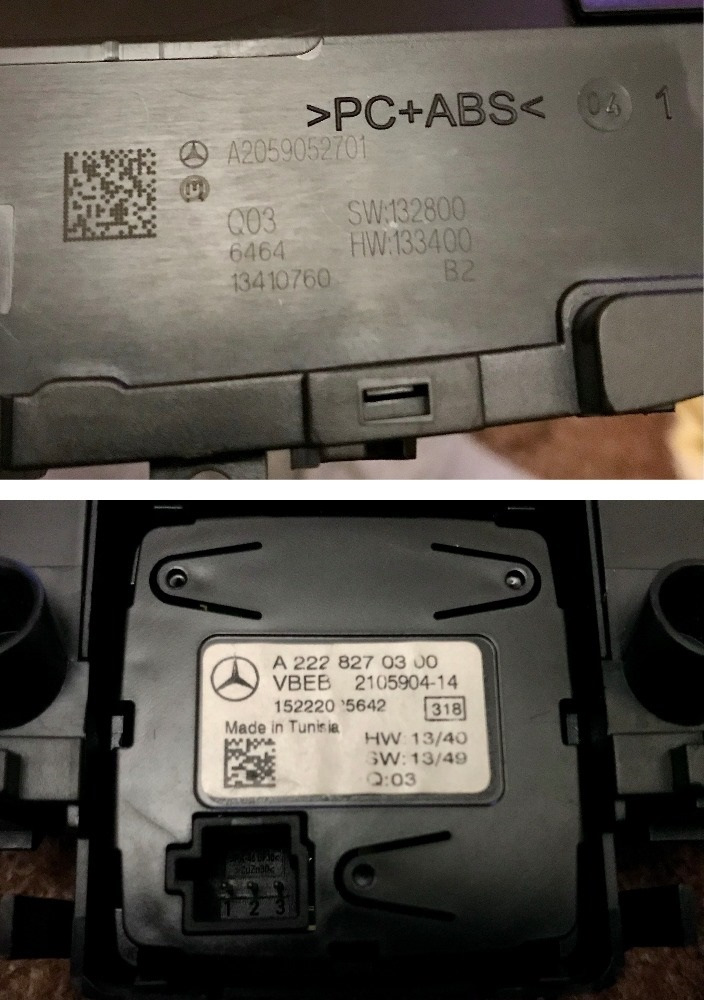

Артикулы панели:
— A2056808707 — основная накладка "черный ясень";
— A2058101036 — накладка пепельницы "черный ясень";
— A2228270300 — часы;
— A2059052701 — блок управления магнитолой под часы.
Что нужно для подключения часов:
— A0375456328 — штекер для часов;
— N90764701 — пины 4шт. (3шт в штекер для часов, 1шт в блок SAM (о нем ниже);
— 5А N000000 004202 — предохранитель на 5А;
— A0115458426 — контактная пружина (разъем);
— провода медные многожильные, сечением 0,5мм.
Как подключить часы на маршрутке мерседес
Активировать многофункциональный дисплей (см. выше).
1. Кнопка
— вызов установки времени/переключение между часами -минутами.
2. Кнопка
— перевод часов назад.
3. Кнопка
— перевод часов вперед.
Примечание: в автомобилях с элементом специальной комплектации «Тахограф» установка времени невозможна.
Для перехода в режим установки времени следует нажать кнопку
и держать нажатой до тех пор, пока не начнет мигать индикация часов.
Перестановка часов на один час — коротко нажать кнопку
или
.
Перестановка часов на несколько часов -держать нажатой кнопку
или
.
Коротко нажать кнопку
— мигает индикация минут.
Перестановка часов на одну минуту — коротко нажать кнопку
или
.
Перестановка часов на несколько минут держать нажатой кнопку
или
.
Коротко нажать кнопку
— установка часов подтверждается.
