Как проверить подушки безопасности

Вопрос проверки подушек безопасности чаще всего возникает при покупке подержанного автомобиля. Потому что собственная безопасность это важно, а стоимость установки новых подушек весьма существенная. Вариантов проверки системы SRS (Supplementary Restraint System — дополнительная удерживающая система) достаточно много. Работоспособность подушек можно проверить используя мультиметр, визуальный осмотр мест установки и других элементов системы, а также используя диагностический сканер.

Для проверки автомобиля при покупке Вы можете использовать таблицу ниже как чек-лист. А если вам нужно детальное объяснение каждого шага — читайте статью.

Что проверять	Куда смотреть
Лампа панели приборов	Загорается на панели приборов и должна гаснуть через 5-7 с.
Датчики удара — сопротивление	В местах установки (спереди на лонжеронах, в стойках, в дверях, в арках)
“Обманки”	Таймеры на лампе; Запитывание лампы SRS на другую лампу; Резисторы на пиропатроне; Сработавшие подушки или куски ткани вместо рабочих эйрбэгов
Ремень безопасности	Дата производства на бирке должна совпадать с датой производства авто.
Лобовое стекло	Дата производства лобового стекла на маркировке должна совпадать с датой производства авто.
Подушки в месте их установки	Любые признаки нарушения и восстановления заводского покрытия: неровности пластика, горбыли, нечеткие логотипы SRS/Airbag, признаки демонтажа торпедо и панелей, разный оттенок деталей салона, клипсы разного цвета, неровные швы зашитых сидений.
Проверка пиропатрона	Сопротивления пиропатрона каждой подушки — должно быть около 2-3 Ом.
Диагностика системы SRS сканером	Проверить срабатывания системы, наличия ошибок и работоспособность компонентов.

Как проверить датчики и контрольную лампу подушки безопасности

На самом деле, ответ на вопрос “как проверить подушки безопасности при покупке автомобиля” мог бы быть простым, если бы не продавцы, которые пытаются использовать любые хитрости, чтобы избавиться от автомобиля после ДТП.

Индикация неисправности подушек безопасности на приборной панели

Дело в том, что на панели приборов каждого автомобиля есть соответствующая индикаторная лампа, которая загорается сразу после включения зажигания, горит несколько секунд (обычно, 5-7), после чего гаснет. Это означает, что блок управления проверил работоспособность системы SRS, убедился что все ок, и погасил лампу. Соответственно, если после ДТП сработали датчики удара и подушки раскрылись — их должны были полностью восстановить. И если этого не сделали — лампа должна об этом подсказать.

Так что самое простое, с чего стоит начать — это проверка лампы Airbag (изображение пристегнутого человека) на панели приборов. Если лампа не загорается вообще, или наоборот не гаснет — значит система не работает. Нужно разбираться почему — это подушки не рабочие или причина в неисправности датчиков или обрыве цепи. Если моргает — система сообщает о конкретной неисправности.

Как проверить датчики удара

Датчики удара установлены в разных местах автомобиля, отличаются местом установки и конструкцией. Различают фронтальные датчики, чаще всего их два, которые установлены в подкапотном пространстве. Например, в Toyota Corolla Е150 они стоят на лонжеронах кузова автомобиля в передней части моторного отсека. У Ford Focus второго поколения они установлены за радиатором под передней перекладиной. Есть также боковые датчики, которые устанавливаются в стойках (водительских и боковых), в дверях, задних арках.

Расположение датчика бокового удара на Фокус 2

Если контрольная лампа Airbag гаснет после режим диагностики, то проверять датчики не надо — они исправны. Если нет, то чтобы не проверять все датчики, сначала нужно определить какой именно вышел из строя. Чтобы это сделать у многих автомобилей есть режим диагностики SRS. Например, у Ford Focus 2 лампа эйрбега моргает, выдавая сначала первую цифру ошибки (с интервалом в 0,5 секунды), потом через паузу (1,5-2 секунды) вторую цифру ошибки.

Так, когда на Фокусе нет ответа от фронтального датчика об этом подскажет код 41/42 — не подается сигнал на фронтальный датчик №1 или №2. Код 44/45 — неправильно установлен датчик №1/№2.

У Nissan X-Trail для перехода в режим самодиагностики нужно включить зажигание без запуска двигателя, дождаться пока погаснет лампа Airbag и сразу же выключить зажигание. Операцию повторить три раза и потом включить зажигание. Лампа начнет моргать, по тому же принципу, что и у Ford. 23 — ошибка для правого фронтального датчика, 24 — ошибка для левого.

Когда определили датчик, нужно проверить проводку вокруг него — часто может быть повреждена именно она. Также нужно замерить сопротивление — если оно нулевое, то датчик неисправен.

Как определить “обманку” подушки

Резистор в руле, имитирующий пиропатрон

Во-первых, если лампа гаснет одновременно с какой-то другой — очень высока вероятность обмана. Это значит, что недобросовестные продавцы подключили ее к другой лампе (например, давления масла или check engine), которая тоже гаснет через какое-то время.

Во-вторых, на проводах лампы может стоять реле времени (чаще всего выглядит как черный кубик), которое просто гасит лампу через нужное количество секунд.

В-третьих, вместо пиропатрона или на нем может быть резистор, который имитирует сопротивление рабочего пиропатрона. Это тоже “говорит” системе, что все в порядке, хотя на самом деле это не так.

Также “обманками” называют поврежденные нейлоновые мешки подушек или просто куски ткани, которые устанавливают в месте эйрбегов, чтобы они не вызывали подозрения при не внимательном визуальном осмотре.

Как проверить стреляли ли подушки безопасности

Бирка на ремне безопасности с датой производства

Проверить срабатывали ли подушки системы SRS можно по ремню или лобовому стеклу. Когда автомобиль попадает в ДТП, ремень безопасности намертво повисает в зафиксированном состоянии и уже не складывается назад. Поэтому ремни меняют на новые. А на них внизу есть бирки с датой изготовления. Если она отличается от даты производства автомобиля — машина была в ДТП, причем достаточно серьезном, чтобы сработали ремни. А в 99% случаев и эйрбеги.

То же самое лобового стекла — при срабатывании подушки безопасности часто его повреждают. Как итог — стекло нужно менять. Если вы видите следы замены или знаете как расшифровать по маркировке дату производства и она отличается от даты рождения авто — присмотритесь к эйрбегам очень внимательно, используя следующий метод.

Проверка наличия подушек безопасности

Третий вариант, который позволяет проверить на месте ли подушки — это визуальная проверка всех мест установки эйрбегов.

Кратко, где проверять подушки безопасности:

Визуальная проверка наличия подушки безопасности в руле

• фронтальные — в руле для водителя и в торпедо над бардачком для пассажира;
• боковые — в боковых частях спинки сиденья, со стороны дверей;
• шторки — находятся под обивкой крыши вдоль обеих дверей;
• коленные — под рулем и бардачком;
• центральные — в подлокотнике.

Везде, где они есть, присутствуют соответствующие штампы или бирки с надписями SRS или Airbag или обеими. Фронтальные подушки присутствуют во всех, даже бюджетных автомобилях. Боковые — чаще всего тоже (например, они есть в “Лада Веста” и “Рено Логан”. Остальные — есть в автомобилях среднего сегмента или дорогих машинах.

Так вот, срабатывая, подушки разрывают поверхность за которой спрятаны. И восстановить ее до идеального заводского состояния на практике очень сложно. И еще это дорого. Поэтому если продавец пытается избавиться от машины, не вкладываясь в ремонт подушек безопасности, вы сможете это заметить. В этой ситуации сможет помочь только сравнительный анализ с машиной, на которой эйрбеги точно стоят (например, вы смотрите автомобили одной и той же модели).

Повреждение в обшивке потолка после срабатывания боковой подушки

Повреждение руля после выстрела подушки безопасности

Фронтальные и коленные подушки срабатывают через пластик руля и торпедо. Проверьте места возможных разрывов на ощупь — там не должно быть никаких выпуклостей, горбылей, неровностей. Когда меняют подушки пассажира, снимают торпедо — это бывает легко определить по царапинам сбоку. Также пластик имеет свойство терять цвет на солнце. Новые детали могут отличаться оттенком цвета, что тоже заметно. Некачественное исполнение или вообще отсутствие надписи SRS или Airbag — так само повод задуматься. Также можно надавить с усилием в места где должен срабатывать эйрбег — заводское покрытие вы не повредите, а некачественный заменитель может отреагировать звуком ломающегося пластика.

Если проблем не заметили, а владелец авто разрешает — снимите обшивку руля и проверьте физическое наличие подушки безопасности. В некоторых моделях при снятом бардачке можно увидеть и пассажирские эйрбеги. Проверьте не видно ли заметных повреждений, потому что иногда недобросовестные продавцы просто вставляют назад сработавшие подушки. Осмотрите пиропатрон. Все что не кажется вам нормальным — повод для сомнений.

Боковые эйрбэги разрывают обшивку сиденья. Внимательно осмотрите шов — он должен быть идеальным, как с завода. Также наличие эйрбэга элементарно прощупывается — просто сравните ощущения в одной боковине сиденья и с другой, они должны отличаться, эйрбег чувствуется как инородное тело за каркасом обшивки.

Подушки безопасности в виде шторок на многих автомобилях можно увидеть, отодвинув уплотнитель дверей или обшивку потолка. Если вам позволяет владелец — сделайте это и убедитесь в наличии и нормальном состоянии эйрбега.

Проблема в том, что этот метод хоть и является простым и доступным даже неспециалисту, тоже не является стопроцентной гарантией, что подушки работают. Продавец может качественно восстановить салон, аккуратно установив назад нерабочие эйрбеги. Да, это случается редко, потому что такое качественное восстановление обойдется дорого, а продавцу это не нужно. Но все равно такое возможно.

Подводя итог этого пункта — все что вам кажется не соответствующим заводскому состоянию в местах установки подушек безопасности, должно вызывать подозрения!

Как проверить исправность подушек безопасности и пиропатрона мультиметром

Проверка подушки в руле мультиметром

Выставив мультиметр в режим омметра, можно замерить сопротивление пиропатрона. Выключив зажигание и сняв клеммы с аккумулятора, разбираем подушку и замеряем показатели на разъеме эйрбега. Стандартные показатели у разных автомобилей разные — важно найти данные именно для своей машины. Но в большинстве автомобилей это значения в интервале 2-3 Ом. Если замеры сильно отличаются от заводских — пиропатрон не рабочий, его точно нужно менять. Так же это может говорить о том, что установлена уже срабатывавшая подушка.

Как проверить подушку безопасности сканером

Еще один метод, который можно использовать — это проверка с помощью диагностического сканера. Она даст знать срабатывали ли подушки и на месте ли они, во только выполнить такую проверку самому можно только при наличии оборудования и квалификации.

Выбрав марку и модель своего автомобиля, нужно зайти в раздел систем безопасности (например, у BMW она прячется в разделе “Кузов”), найти там SRS и посмотреть ошибки, которые были зафиксированы в памяти компьютера.

“Старые” единоразовые ошибки можно просто стереть. Например, вы снимали клеммы аккумулятора, а система посчитала это как разомкнутую цепь. Текущие ошибки, связанные с датчиками, пиропатронами и подушками стереть нельзя, пока вы не исправите проблему. Зато с помощью сканера вы сразу увидите, где искать решение проблемы, потому что оборудование не только фиксирует ошибку, но и дает ее расшифровку. Дорогие сканеры также могут выводить схемы ремонта. В некоторых автомобилях система может фиксировать были ли срабатывания системы SRS и вы тоже сможете это увидеть.

Но ирония в том, что даже этот метод не дает стопроцентной гарантии работы системы, потому что в теории даже “мозги” автомобиля и сканер можно обмануть. Но, во-первых, опытный диагност всегда найдет признаки, по которым сможет определить работоспособность системы. А во-вторых, у вас всегда есть метод визуального осмотра, который вместе с диагностикой может дать четкий ответ на вопрос “работают ли подушки безопасности в моем автомобиле”.

Как проверить подушки безопасности при покупке автомобиля

Проверка подушек безопасности крайне важна при покупке подержанного автотранспорта. От наличия и работоспособности данных устройств во многом зависит здоровье, а зачастую и жизнь водителя и пассажиров. «Автокод» рассказывает, как проверить, есть ли подушки безопасности в машине, и как удостовериться в том, что они работают.

Содержание

Где находятся подушки безопасности

Подобными устройствами обладает практически каждое современное авто. Прежде чем проверять наличие подушек безопасности, необходимо узнать, где они расположены. В зависимости от класса и комплектации транспортное средство может быть оборудовано следующими типами таких устройств:

• фронтальными (расположены в руле и верхней части торпедо);
• боковыми (устанавливаются в дверях или спинках сидений);
• коленными (монтируются под рулем и бардачком);
• шторками для защиты головы (расположены за обшивкой потолка между стойками авто);
• центральными (крепятся в подлокотниках между креслами).

Дорогие модели ТС могут быть оснащены несколькими или сразу всеми из перечисленных выше видов подушек безопасности. Бюджетные авто чаще всего имеют только устройства фронтального типа.

Как проверить наличие подушек безопасности

Этап 1. Визуальный осмотр салона транспортного средства

Место расположения подушек в машине легко распознать по присутствию надписей SRS или Airbag на заглушках, за которыми они закреплены. Чтобы получить полную уверенность в наличии данного элемента системы безопасности, снимаем одну из заглушек. Проще всего проверить подушку безопасности в руле: для этого достаточно демонтировать с колеса управления специальную накладку.

Однако убедиться в наличии подушки безопасности – это только половина дела. Недобросовестные продавцы давно научились имитировать присутствие данного устройства защиты. Довольно часто вместо сработавших подушек устанавливаются муляжи, а старые заглушки просто меняются на новые. Делается это в целях экономии, так как замена сработавшего устройства в зависимости от модели автомобиля доходит до нескольких десятков тысяч рублей.

Этап 2. Проверка работоспособности

На втором этапе важно проверить: срабатывали подушки безопасности ранее или нет. Поэтому еще раз внимательно осматриваем салон транспортного средства. Косвенным признаком того, что машина побывала в ДТП, и при этом сработали подушки безопасности, может быть:

• неполное соответствие цвета заглушек с общей палитрой внутренней отделки салона;
• наличие следов восстановления обшивки кресел;
• присутствие на заглушках вмятин, сильных потертостей, сколов или царапин;
• следы замены лобового стекла.

Проверить работоспособность подушки безопасности можно, внимательно изучив ее состояние. После снятия заглушки осматриваем устройство защиты. Наличие повреждений на оболочке подушки или газогенераторе (пиропатроне), который отвечает за ее своевременное срабатывание при столкновении, свидетельствует не в пользу продавца. Скорее всего, он пытается вас обмануть.

Как проверить датчик удара подушек безопасности

Еще один способ сделать вывод о работоспособности устройства защиты – понаблюдать за поведением специальной сигнальной лампочки на приборной панели. По характеру ее срабатывания можно проверить, насколько исправна система управления подушками безопасности. Для этого поворачиваем ключ зажигания и смотрим на панель:

• если лампочка с изображением подушки продолжает гореть после того, как другие индикаторы погасли – возможно, неисправен датчик удара;
• если лампочка не загорается совсем – есть вероятность того, что хозяин машины специально отключил ее, а, значит, ему есть, что скрывать от покупателя.

К сожалению, доморощенные умельцы давно научились вносить изменения в начинку систем защиты. Даже если индикатор на приборной панели ведет себя так, как надо, это не дает стопроцентной уверенности в исправности датчика удара и подушек безопасности.

Как проверить подушку безопасности тестером

Удостовериться в том, система защиты ранее не срабатывала можно, измерив сопротивление пиропатрона при помощи обычного тестера. Для проверки:

• выключаем зажигание и вынимаем ключ из разъема;
• снимаем клеммы с аккумулятора;
• разбираем подушку безопасности.

После этого выставляем тестер в режим омметра и проверяем сопротивления на разъеме устройства защиты. Любые отклонения от нормы должны вас насторожить.

Кстати, мошенники научились обходить и такой способ диагностики, устанавливая резисторы с подходящим сопротивлением. При недостатке необходимых знаний и умений проверка подушек безопасности тестером может привести к непроизвольному срабатыванию устройства защиты и травмам. Если вы не уверены в своих силах – обратитесь к опытному мастеру.

Как проверить подушку безопасности мультиметром



Мультиметр или диагностический сканер – это оборудование, которое подключается к специальному разъему бортового компьютера и позволяет проверить работоспособность практически всех устройств и механизмов ТС, в том числе исправность подушек безопасности.

Стоимость приборов профессионального уровня варьируется в пределах 50-60 тыс. руб. Мультиметр из Поднебесной обойдется на порядок дешевле. Диагностический сканер позволяет проверить исправность блока управления подушками безопасности, выявить факты срабатывания пиропатронов, а также проверить, вносились ли в программу какие-либо сторонние изменения. Для работы с мультиметром дополнительно потребуется компьютер или ноутбук со специализированным ПО, ну и конечно определенные знания. Поэтому при покупке автомобиля с пробегом лучше проверить работоспособность систем безопасности в зарекомендовавшем себя сервисном центре.

Как проверить автомобиль перед покупкой

Проверить историю автомобиля перед покупкой можно с помощью онлайн сервисов. Например, через всероссийский интернет-сервис «Автокод». Здесь можно за 5 минут получить информацию о том, участвовало заинтересовавшее вас транспортное средство в ДТП или нет. Если машина побывала в серьезной аварии – значит, и устройства безопасности уже срабатывали. А вот заменили их на новые или поставили муляж – проверять уже потенциальному покупателю.



Чтобы стать обладателем информации о ДТП, в которых участвовал автомобиль, введите VIN или гос. номер ТС в форму поиска на главной странице сайта Автокод. В течение пяти минут вы получите сведения о типе и дате дорожного происшествия. К тому же, на схеме будет обозначено расположение наиболее существенных повреждений кузова.

Кроме этого, подробный отчет содержит данные о бывших владельцах машины, историю регистрационных действий, реальный пробег авто, даты прохождения технических осмотров, информацию о наличии ограничений ГИБДД и другие полезные сведения о ТС.

Если вы профессиональный продавец авто, воспользуйтесь сервисом безлимитных проверок авто «Автокод Профи» . «Автокод Профи» позволяет оперативно проверять большое количество машин, добавлять комментарии к отчетам, создавать свои списки ликвидных ТС, быстро сравнивать варианты и хранить данные об автомобилях в упорядоченном виде.

Чтобы окончательно быть уверенным в желаемой ласточке, следует осмотреть её на наличие технических неполадок. Однако если у вас недостаточно опыта, или вы находитесь в другом городе, автоэксперт сделает это за вас! Для этого достаточно оставить заявку на услугу выездной проверки на сайте «Автокод».

Если в истории и технической части машины не найдется серьезных проблем и вы решитесь на покупку, сделайте финальный шаг – пробейте паспортные данные продавца через сервис проверки владельца авто. Этот сервис покажет, есть ли у него проблемы с законом, действителен ли его паспорт, имеются ли долги и исполнительные производства. Если проверка найдет серьезные проблемы, от сделки лучше отказаться. Посмотреть пример отчета

Хотите узнать больше о том, как выбрать и проверить перед покупкой подержанный автомобиль? Читайте об этом в электронной книге, которую можно скачать с нашего сайта бесплатно.

ремонт датчика airbag 98830 AY00A



Появился на приборной панели мигающий беременный мужик.



Прочитав запись решил сбросить ошибку. Пропала. Через пару дней снова появилась. Пытался сбросить, не сбрасывается, мигает ошибку 24 — неисправность левого датчика удара.

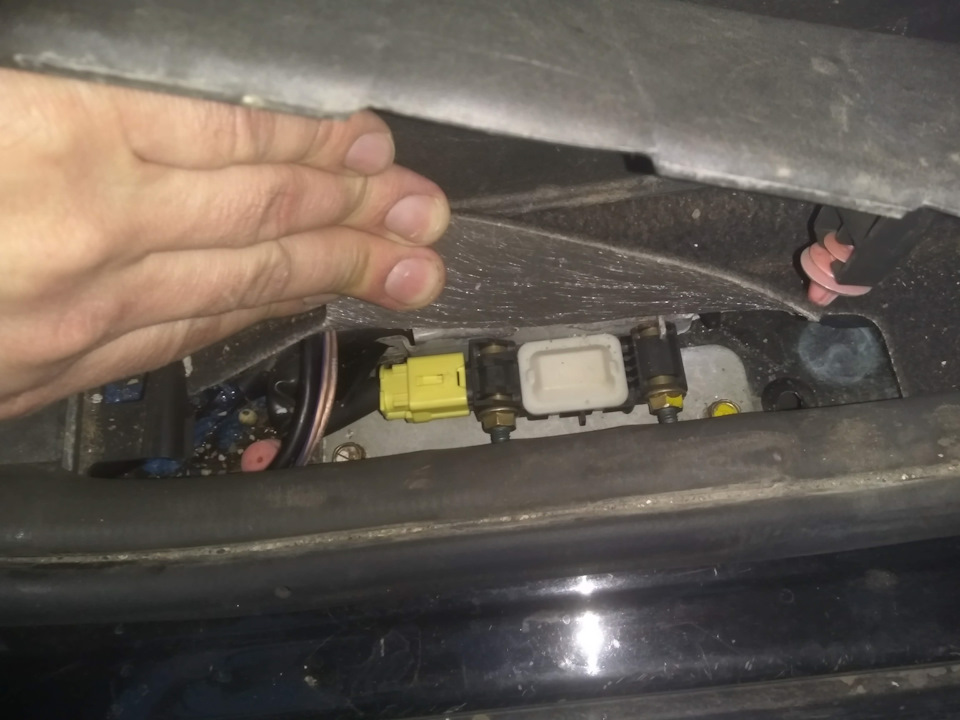

Этот датчик находится под пластиковой накладкой слева от водительского сидения.
Обязательно отключить массу при подключении и изъятии датчиков . Отщелкнул накладку, отогнул с правой стороны ковролин. И вот он виновник торжества!



Снял клемму датчика отведя влево верхнюю часть клеммы.

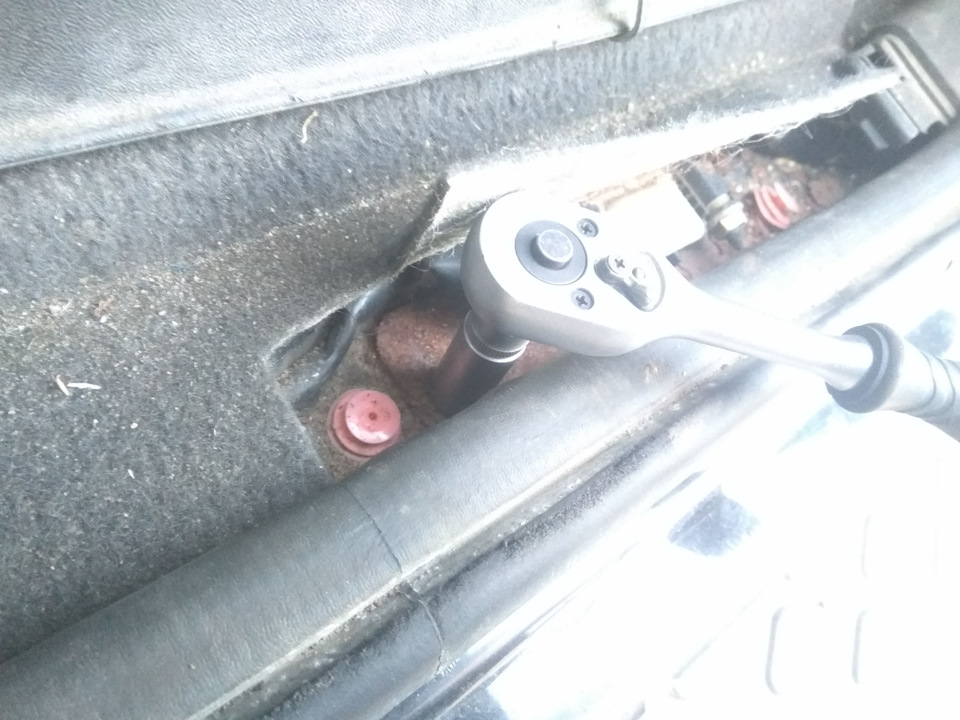

Отвинтил площадку на которой закреплен датчик ключом на 10.





Отвинчиваем гайки крепления датчика тоже ключом на 10.

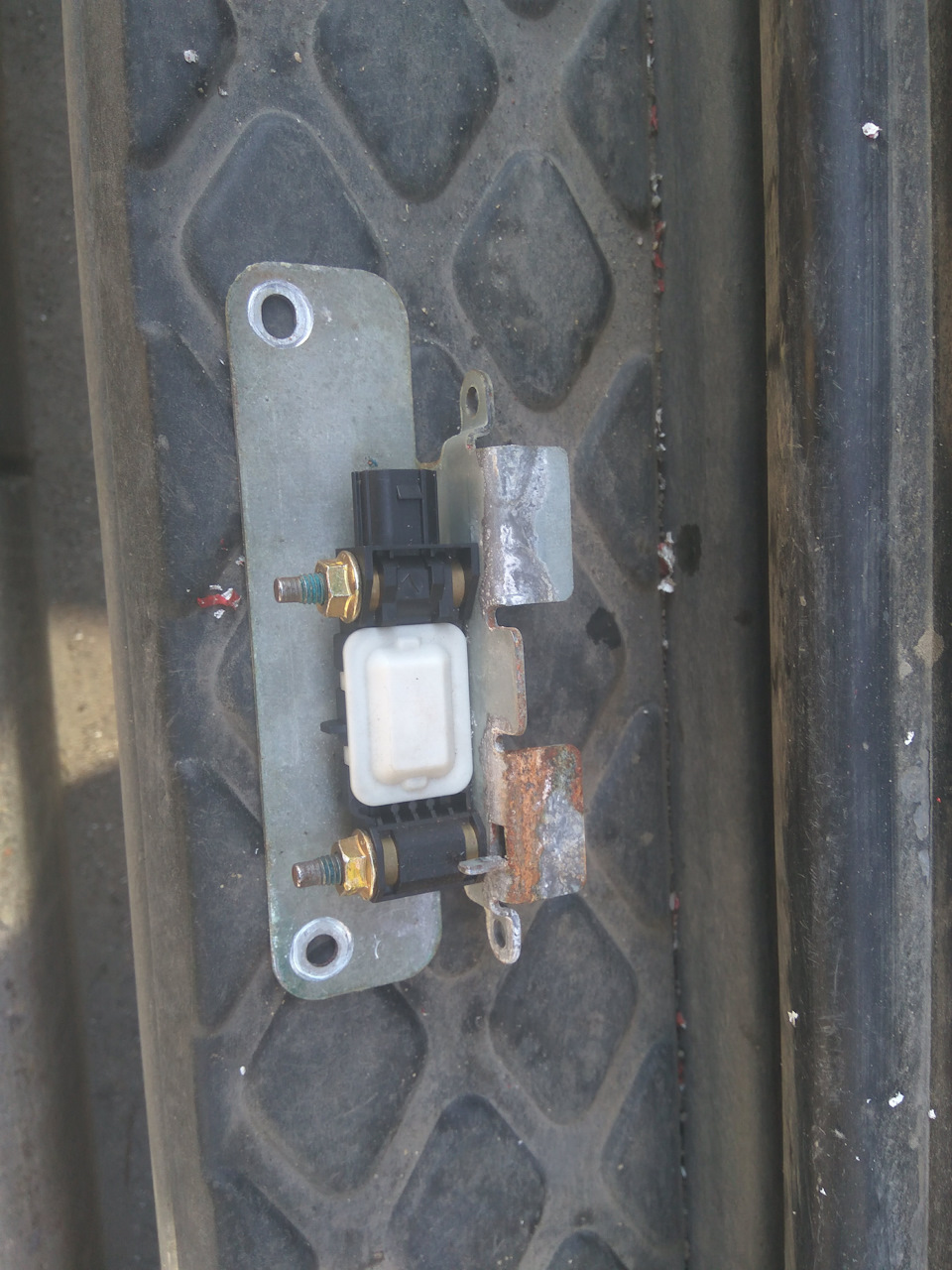

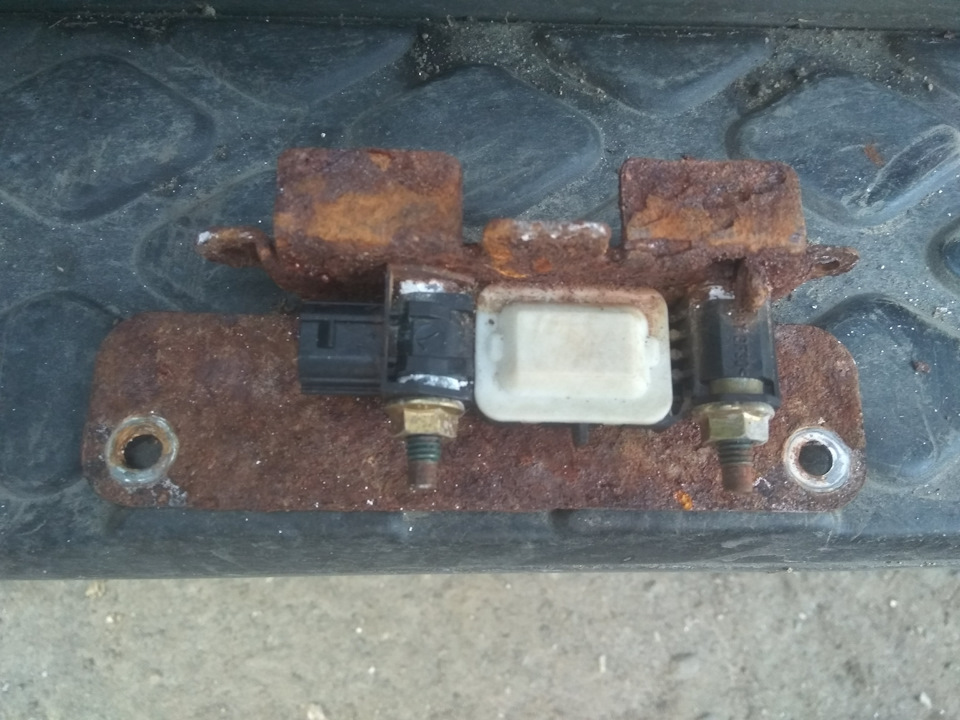

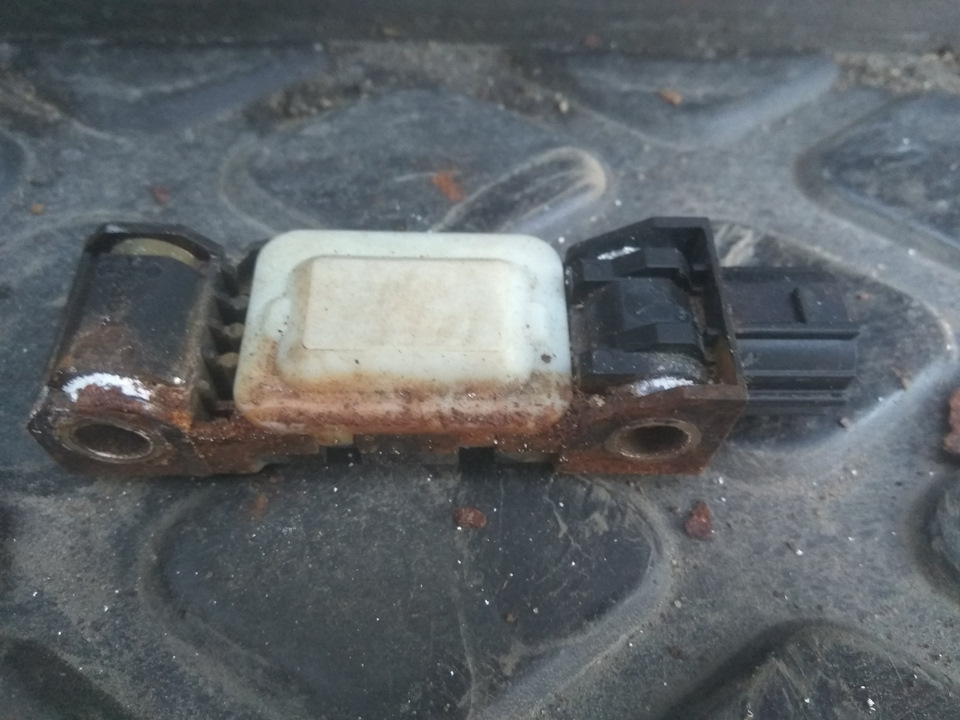

Для начала решил удостоверится в датчике дело или в проводке. Снимаем датчик с правой стороны, он и площадка под датчик идентичны.





Подключил правый датчик на левую сторону. Включил массу. Проверил ошибки. Теперь ошибка 23 — неисправность правого датчика удара. Это показывает что дело не в проводке а в самом датчике.

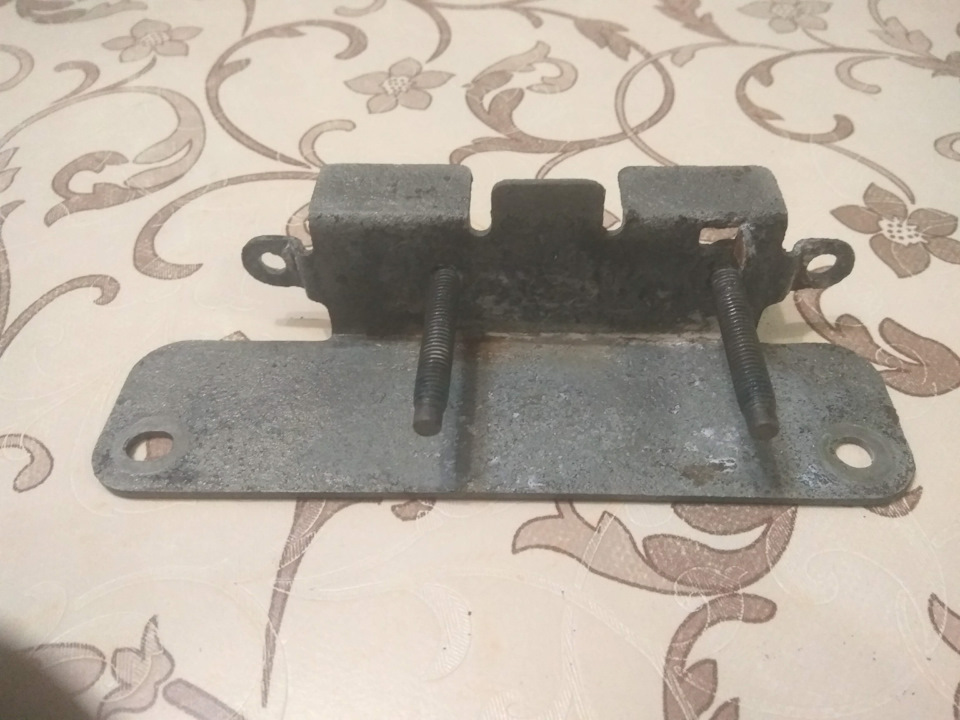

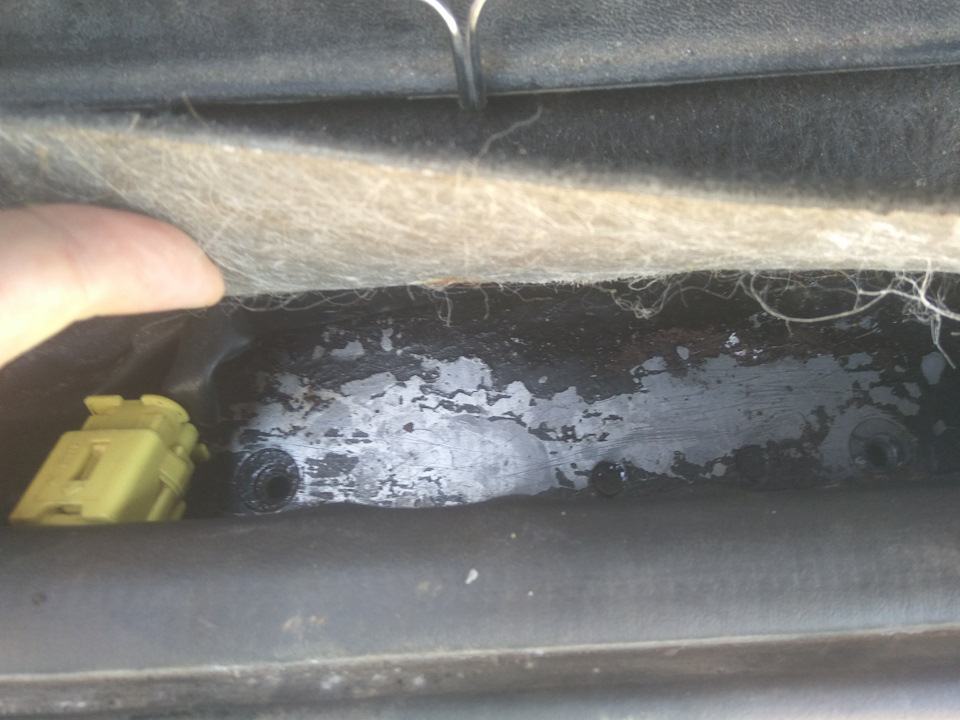

Теперь нужно удалить ржавчину и подумать что можно сделать с датчиком.

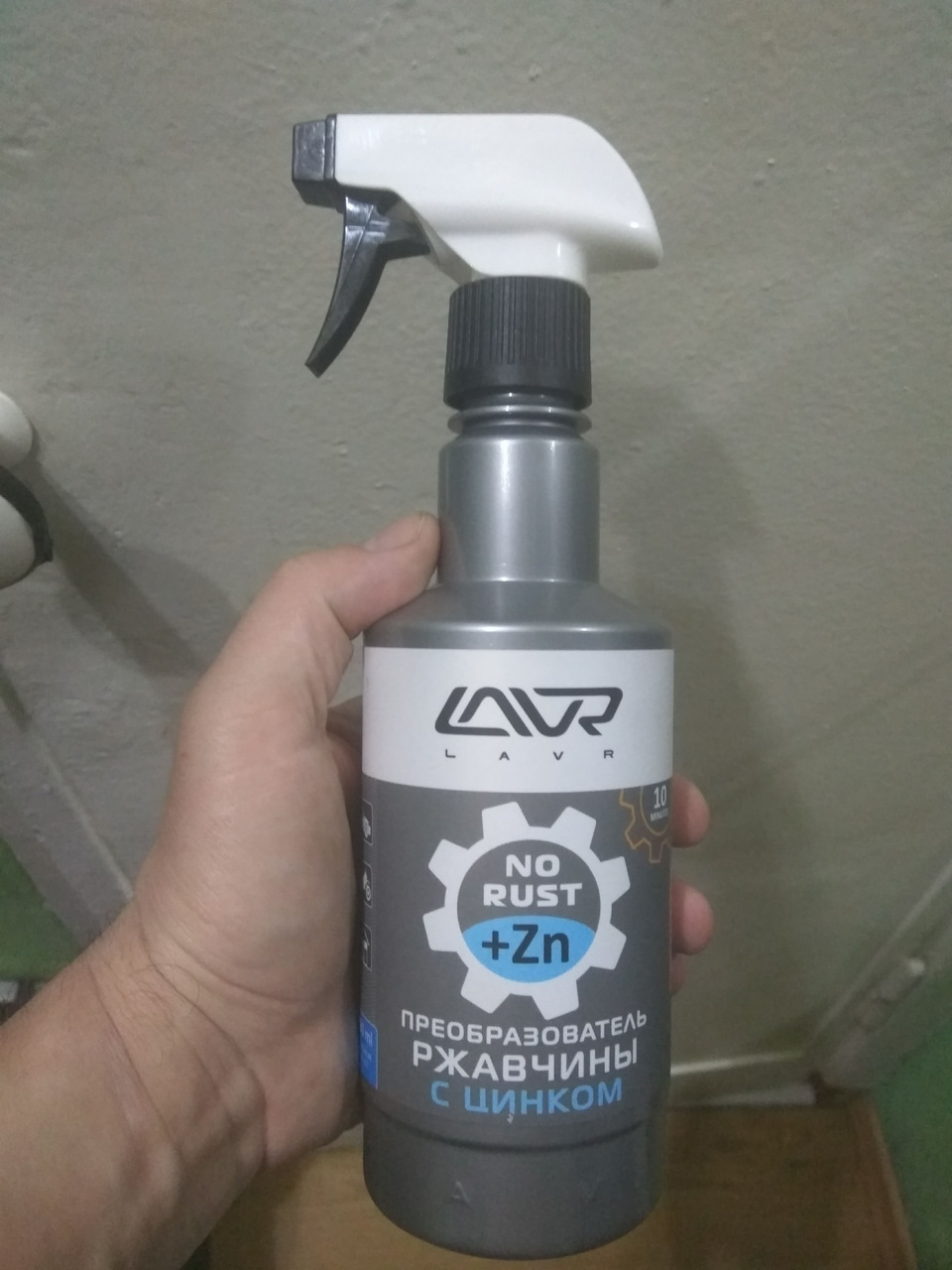

Была приобретена непонятная химия



Сначала все места где была ржавчина обточил напильником и потом облил купленной химией.

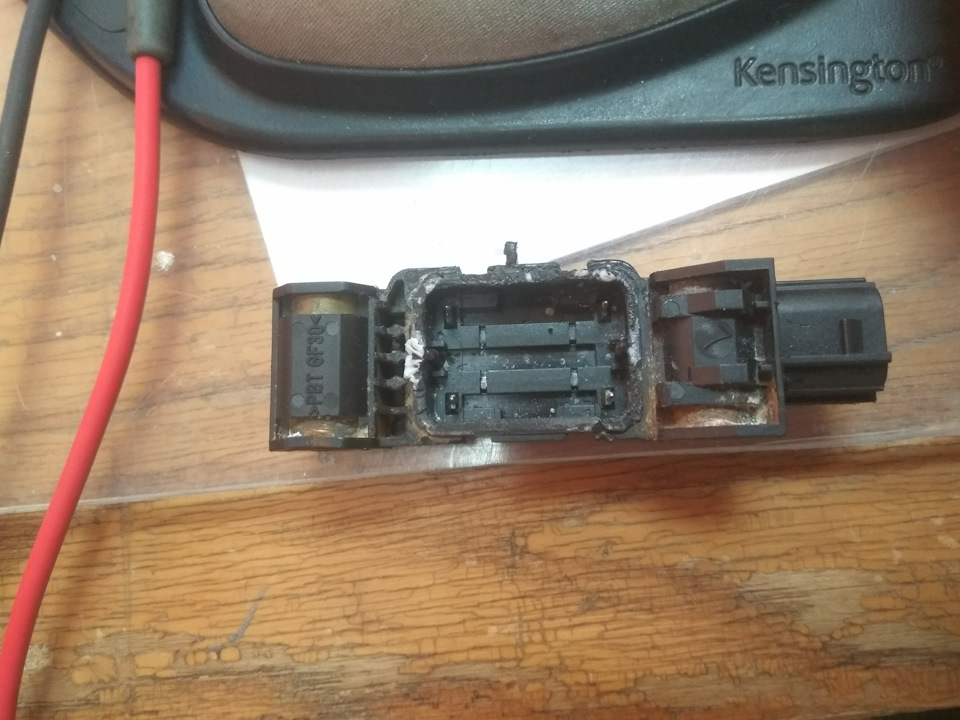

Датчик отнес на работу, показал знакомому. Вердикт — "давай попробуем, если не получится купишь исправный". Неисправный датчик тестером прозванивался в обе стороны. Вскрыли датчик. Не так уж всё плачевно. Плата датчика закреплена ножевым контактом, и контакты эти окислены. Решили всё почистить спиртом и пропаять эти контакты.









Пропаяли. Ушел в машину проверять. Опять не работает. Снял рабочий датчик чтоб проверить как он прозванивается. Значит дело в другом.
Рабочий датчик звонится только в одну сторону

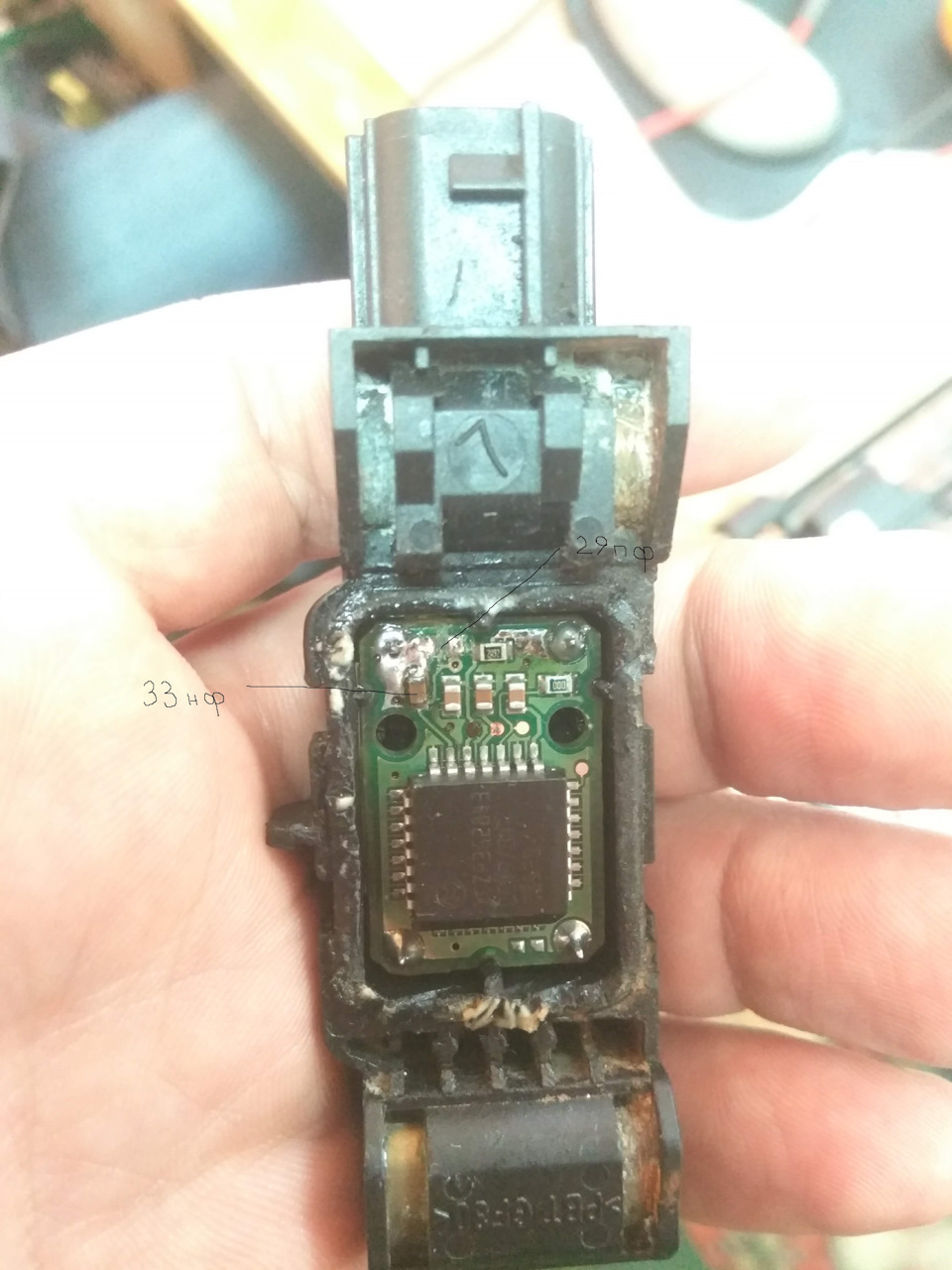

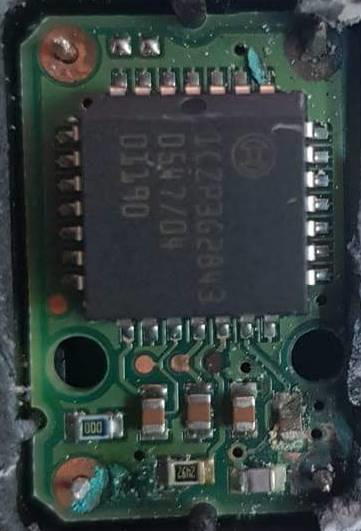

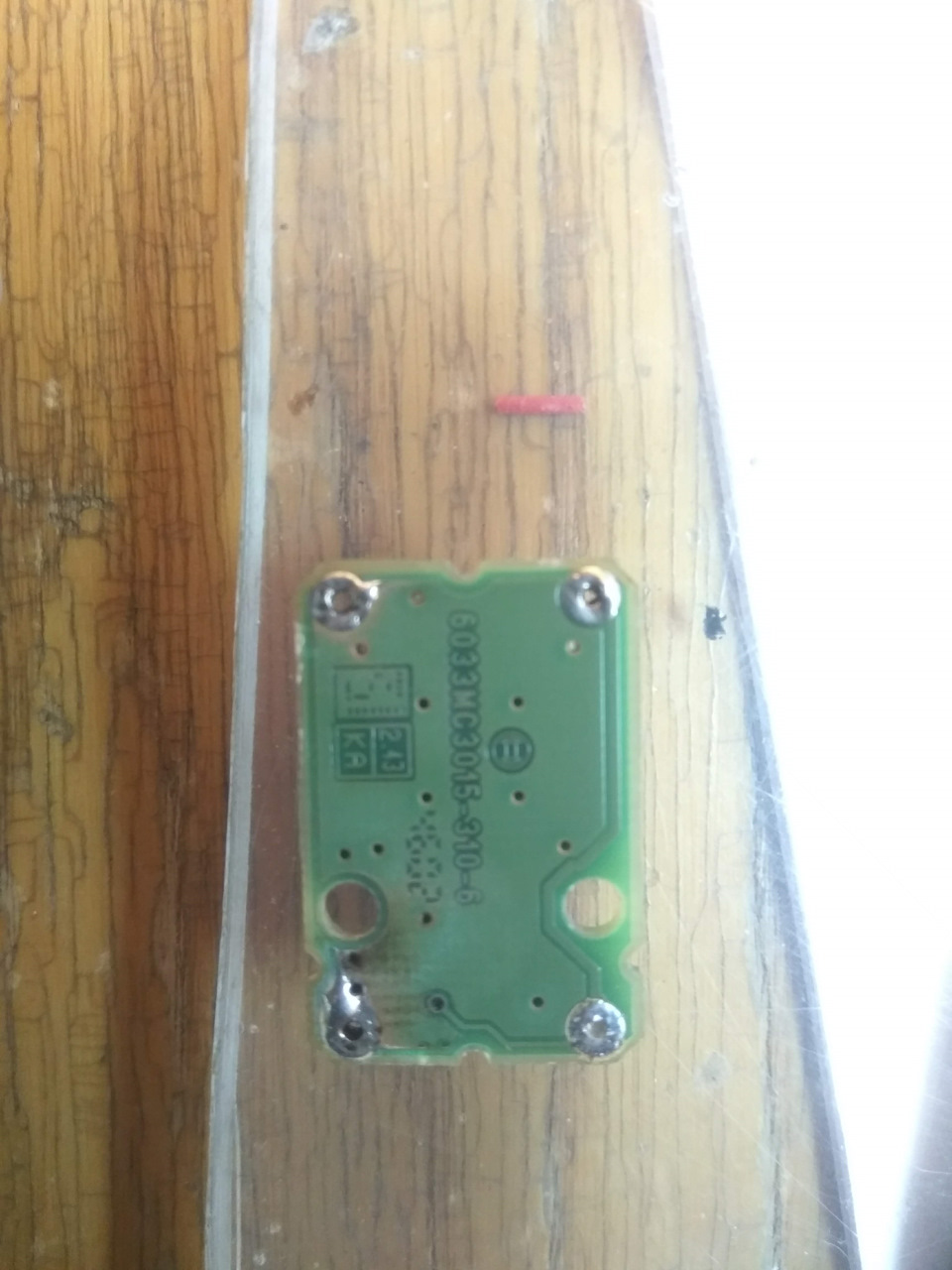

Не понравились на плате датчика два элемента. Выпаяли, проверили на специальном приборе что за элементы. На внешний вид конденсаторы а прибор показывает резистор, значит пробиты конденсаторы. Заменили один на 33 нФ а другой 29 пФ (приблизительно по внешнему виду подбирали)

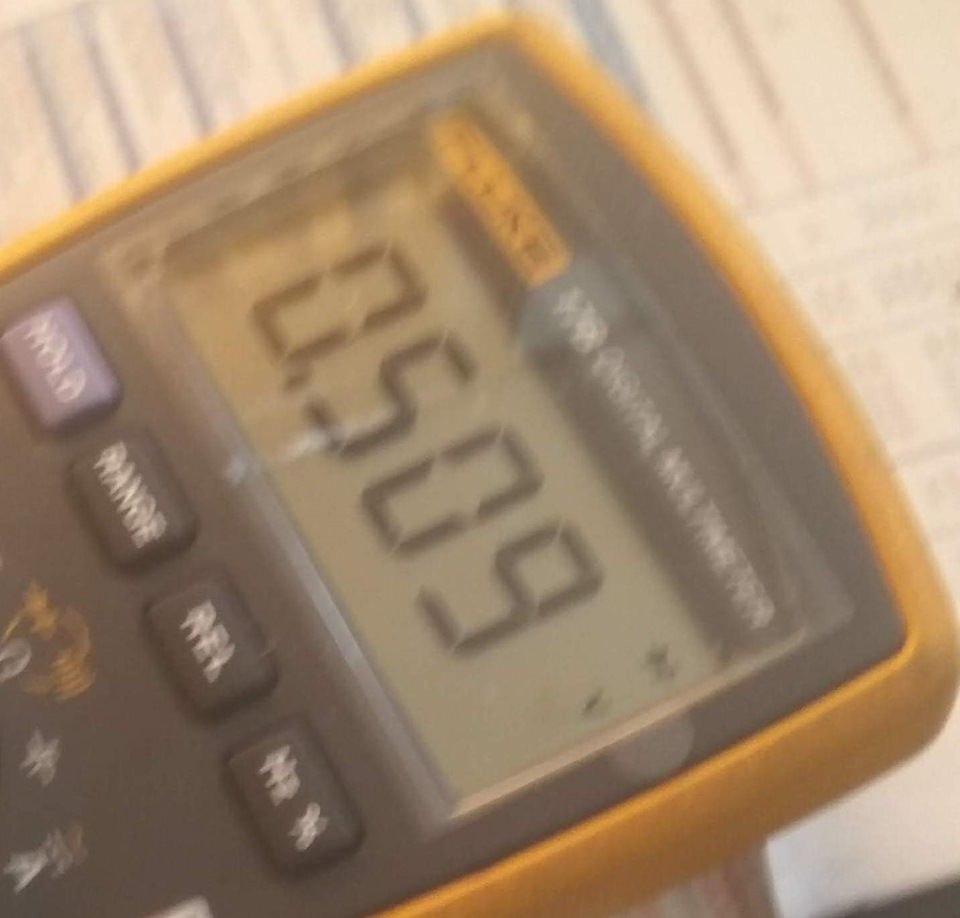

Проверили тестером прозванивается теперь в одну сторону и показания 0,49 почти как на исправном. Побежал в машину, подключил оба датчика, сбросил ошибки. Ура-а-а работает!

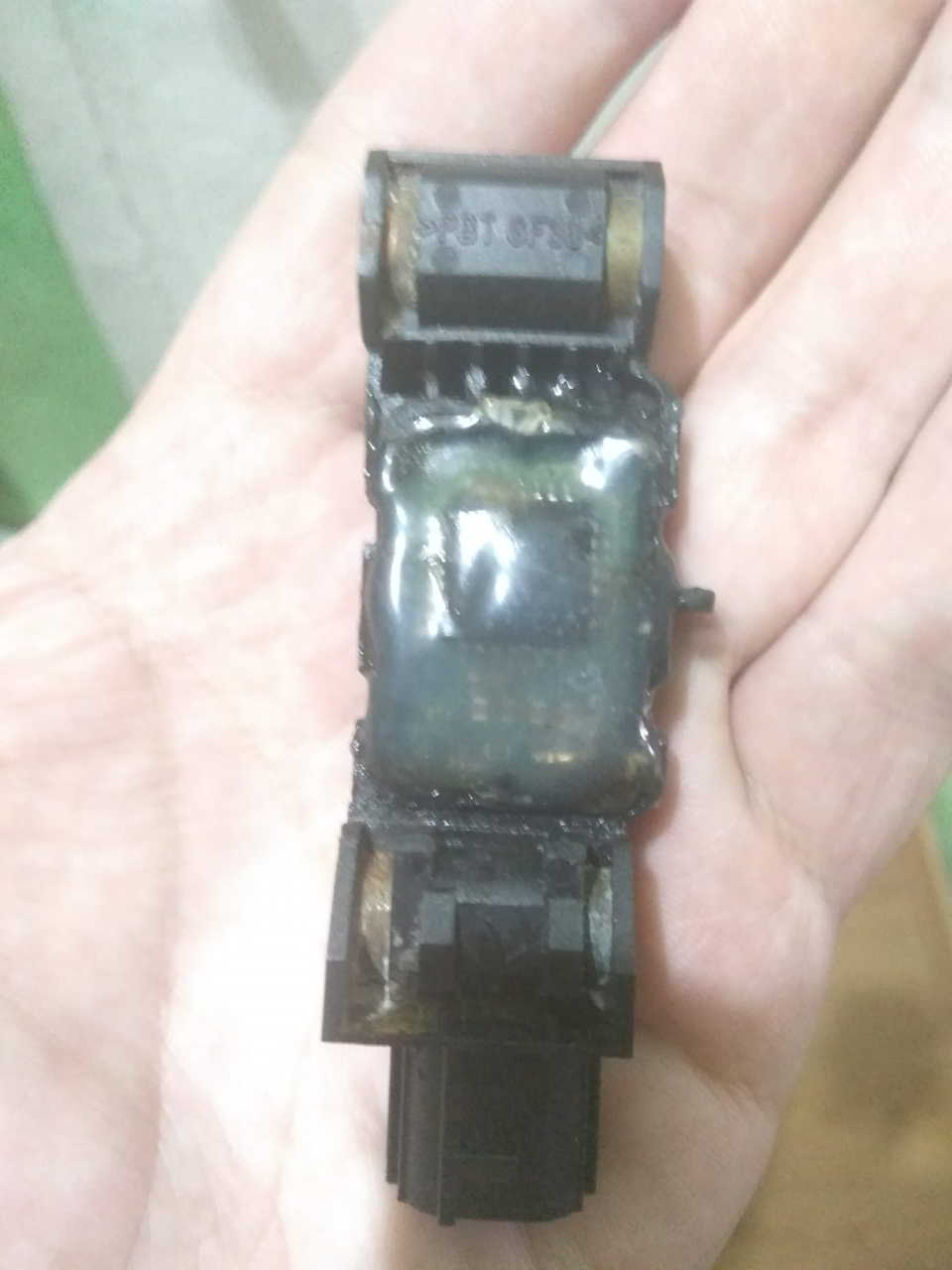

Правый установил, закрутил на свое место. А левый решили залить клеевым составом клеевого пистолета. До этого плату покрыли электроизоляционным акриловым лаком PLASTIK-71. Клеевый состав после нанесения разогрели газовым паяльником до текучего состояния чтобы заполнить всю полость датчика. Аккуратно очень горячее.



Теперь устанавливаем датчик на своё место, скидываем ошибку и радуемся отсутствием беременного мужика)
