Переключение передач, управление полным приводом, блокировка дифференциала
Схема переключения передач отображена на рукоятке рычага переключения передач. В зависимости от модификации КПП может быть 5-ти, или 6-ти ступенчатая. При переключении передач необходимо полностью выжимать педаль сцепления. Если первая передача включается с трудом, повторно нажмите педаль сцепления, после чего передача легко встанет на место.
Примечание: Если включение первой передачи затруднено, повторно выжмите педаль сцепления.
Для 5-ти ступенчатой КПП
Для Haval
При переключении с пятой передачи на заднюю передачу необходимо сначала установить нейтральную передачу, и только после этого переключаться на задний ход.
Включение задней передачи на 6-ти ступенчатой КПП
1. Убедитесь, что автомобиль неподвижен.
2. Полностью выжмите педаль сцепления.
3. Приподнимите и удерживайте разблокирующее устройство под ручкой рычага переключения передач.
4. Переместите рычаг в положение R, отпустите разблокирующее устройство.
5. Плавно отпустите педаль сцепления.
Рекомендуемые диапазоны скоростей для переключения передач
Напоминание о необходимости переключения передачи (Hover New, Haval H5)
Если скорость автомобиля не соответствует передаче, на информационной панели появится напоминание о том, что нужно включить более низкую или более высокую передачу.
— Напоминание о необходимости повысить передачу: стрелка вверх и сообщение «Повысьте передачу».
— Напоминание о необходимости понизить передачу: стрелка вниз и сообщение «Понизьте передачу».
Примечание
Спустя три секунды напоминание о переключении передач исчезнет. Если скорость автомобиля по-прежнему не соответствует используемой передаче, оно снова появится через пять секунд.
При движении в режиме круиз-контроля функция напоминания о переключении передач не работает.
В следующих ситуациях игнорируйте напоминание о необходимости переключить передачу:
— При движении на спуске.
— На городских дорогах при запрете длительного движения на низкой скорости.
— При неисправности системы управления двигателем.
— При движении назад.
Общие рекомендации
• Во время движения не держите ногу на педали сцепления постоянно. Это может вызвать ускоренный износ или повреждение муфты сцепления.
• Во время движения не держите руку на рычаге переключения передач постоянно. Это может привести к ускоренному износу вилки переключения скоростей.
• Избегайте быстрого переключения на заднюю передачу сразу после выжимания педали сцепления. Выжмите педаль, подождите три секунды и затем включайте заднюю передачу.
• Во время движения назад запрещается включать переднюю передачу. Это следует делать, только остановив автомобиль.
Экономичное вождение
Соблюдение рекомендаций по переключению передач, приведенных в таблице ниже, поможет обеспечить экономичный расход топлива. Момент переключения передач может также выбираться водителем индивидуально, в зависимости от технического состояния автомобиля и нагрузки и дорожных условий. Самой высокой передачей является пятая (или шестая), включение которой на высокой скорости позволяет значительно снизить обороты двигателя по сравнению с четвертой передачей. Поэтому, если скорость автомобиля позволяет, настоятельно рекомендуем включать пятую (или шестую) передачу, что обеспечит значительную экономию топлива.
Включение (выключение) полного привода и пониженной передачи
Рычаг переключения раздаточной коробки может быть установлен в любое из четырех положений. Положения рычага раздаточной коробки и соответствующие им условия вождения указаны в таблице.
4L
Полный приводна пониженной передаче
Используется при подъеме или спуске на горных склонах, движении по размытым грунтовым дорогам, дорогам с резкими перепадами высот
ИЛИ
Блок переключателей режимов работы раздаточной коробки расположен на центральной консоли
Для включения требуемого режима необходимо нажать соответствующую кнопку. В момент работы сервопривода на щитке приборов мигает контрольная лампа 4WD.
Правильное использование полного привода
После включения режима полного привода (4Н, 4L) передний и задний мосты автомобиля соединяются и являются ведущими одновременно. Тем самым достигается оптимальное распределение приводного усилия 50:50. Но при этом требуется большее усилие при поворотах и разворотах машины. При использовании переднего привода в сложных условиях (при движении по снегу и льду, глине или песку) очень важно правильно и внимательно управлять автомобилем.
УПРАВЛЕНИЕ ЭЛЕКТРИЧЕСКИМ СЦЕПЛЕНИЕМ
Режим 4WD (4H) (полный привод)
При включении полноприводного режима загорается индикатор «4WD». При переключении из режима 2WD в полноприводный режим индикатор «4WD» начинает мигать. Исполнительный механизм электрического сцепления выполняет переход в режим 4WD, после чего индикатор «4WD» горит непрерывно.
Примечание. Если исполнительный механизм не смог с первого раза переключиться в полноприводный режим из режима 2WD, то через 2,5 сек. контроллер вновь запускает электропривод сцепления.
Индикатор при этом мигает. Если повторная попытка переключения вновь заканчивается неудачно, индикатор начинает работать в режиме нештатной ситуации (включается на две секунды с интервалом в одну секунду).
Режим 2WD (2H)
Работает задний привод. В режиме 2WD индикатор «4WD» не горит. При переключении из режима 4WD в режим 2WD индикатор «4WD» начинает мигать. Исполнительный механизм электрического сцепления выполняет переход в режим 2WD, после чего индикатор «4WD» гаснет.
Примечание. Если исполнительный механизм не смог с первого раза переключиться в режим 2WD из режима 4WD, то через 2,5 сек. контроллер вновь запускает электропривод сцепления. Индикатор при этом мигает. Если повторная попытка переключения вновь заканчивается неудачно, индикатор начинает работать в режиме нештатной ситуации (включается на две секунды с интервалом в одну секунду).
Режим 4L: Полный привод с пониженной передачей.
Используется для движения на подъ-еме/спуске или по неровным поверхностям вроде болота.
Внимание
В режимах 4Н и 4L система ESC по умолчанию выключена и на приборной панели горит соответствующий индикатор.
Переключение режимов
• Переключение между режимами 2Н и 4Н:
Убедитесь, что автомобиль неподвижен или движется по прямой со скоростью менее 15 км/ч. Выжмите педаль сцепления и одновременно нажмите на кнопку активации соответствующего режима.
• Переключение между режимами 2Н/4Н и 4L:
Убедитесь, что автомобиль неподвижен, переведите рычаг переключения передач в положение N. Выжмите педаль сцепления и нажмите на кнопку активации соответствую щего режима.
• Переключение режима привода занимает несколько секунд. Если на приборной панели зажегся или погас индикатор соответствующего режима, переключение завершилось.
• Если по истечении 15 секунд после включения полного привода соответствующий индикатор на приборной панели продолжает мигать, необходимо слегка подать автомобиль вперед и назад (со скоростью менее 5 км/ч), чтобы завершить переключение режима.
• При переключении режима может раздаться звук механического удара. Это нормальное явление.
• При движении в холодную погоду во время переключения из режима 2Н в 4Н может раздаться шум. В таком случае остановите автомобиль, а затем повторите переключение.
• Если рулевое колесо не в центральном положении, при переключении между режимами 4Н и 4L может ощущаться повышенное сопротивление, что также является нормой
• Для движения по обычным или скоростным дорогам нельзя использовать режимы 4Н и 4L. В противном случае могут возникнуть такие проблемы, как аномальные шумы, сильный износ шин, повышенный расход топлива, повреждения трансмиссии.
• Во время движения запрещается выполнять переключения, затрагивающие режим 4L.
• В случае пробуксовки задних колес на снегу или льду нельзя переключать режим привода.
Внимание
При переключении между режимами 4Н и 4L и обратно индикатор 4WD может временно гаснуть. До его повторного включения не нажимайте на кнопки активации режимов привода.
Меры предосторожности во время управления автомобилем с системой полного привода
• На опасной дороге (лед, снег, грязь, песок) очень важно выбрать правильный режим вождения. Внимательно изучите, как выполнять повороты на полноприводном автомобиле. Не следует полагаться на опыт вождения автомобиля с двухколесным приводом. Если вы новичок, в режиме полного привода ведите автомобиль медленно.
• Будьте осторожны при движении по пересеченной местности. Камни, ветки и прочие предметы могут повредить автомобиль. Необходимо предварительно ознакомиться с условиями местности, по которой вы планируете ехать.
• Автомобили, оснащенные интеллектуальной системой полного привода, следует транспортировать на эвакуаторах с полной погрузкой.
• После движения по плохой дороге проверьте автомобиль и вымойте его.
• Между скоростью вращения передних и задних колес не должно быть разницы.
Если передние или задние колеса зафиксированы и не вращаются или же присутствует разница между скоростью вращения передних и задних колес, это может привести к повреждению системы полного привода.
• При подъеме полноприводного автомобиля на домкрате запрещается запускать двигатель или вращать колеса.
В противном случае автомобиль может упасть с домкрата и покатиться, что крайне опасно.
Блокировка дифференциала
При пробуксовке какого-либо из ведущих колес блокировка дифференциала обеспечивает передачу на ведущее колесо с другой стороны достаточного крутящего момента, чтобы автомобиль смог преодолеть препятствие.
Предупреждение
• Запрещается переоборудовать силовой агрегат и трансмиссию, чтобы не повредить блокировку дифференциала.
• Запрещается использовать блокировку дифференциала при движении по асфальтированной дороге.
• Блокировка дифференциала используется только для того, чтобы вывести застрявший автомобиль. После этого ее следует выключить.
• После блокировки дифференциала следует проявлять осторожность в управлении автомобилем. Не следует резко вращать рулевое колесо, это может нарушить стабильность автомобиля, что повышает риск аварии.
Блокировка и разблокировка
Когда автомобиль на медленной скорости попадает в неблагоприятные условия (снег, дождь, грязь, провисание колеса с одного борта), механизм блокировки дифференциала реагирует на разницу в скорости вращения ведущих колес. Когда она достигает 100 об/ мин, блокировка дифференциала активируется автоматически .
После блокировки дифференциала может возникнуть легкий крен. В таком случае крепко удерживайте рулевое колесо, чтобы автомобиль не увело в сторону.
После блокировки дифференциала могут слышаться удары. Это является нормой.
Покинув неблагоприятные условия, на короткое время ослабьте усилие на рулевом колесе (перестаньте крепко его удерживать). Дифференциал автоматически разблокируется.
Если дифференциал не разблокировался, снизьте скорость и слегка подвигайте рулевое колесо вправо-влево.

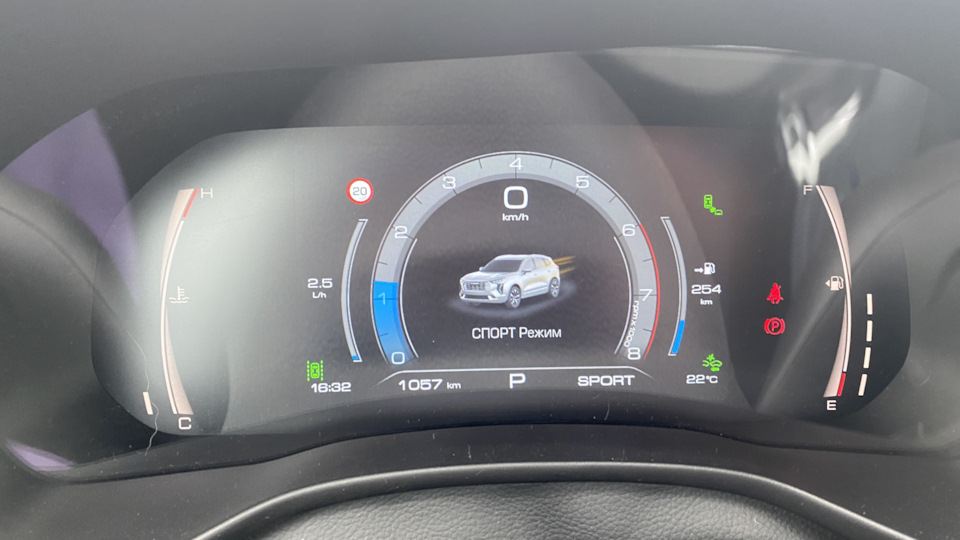

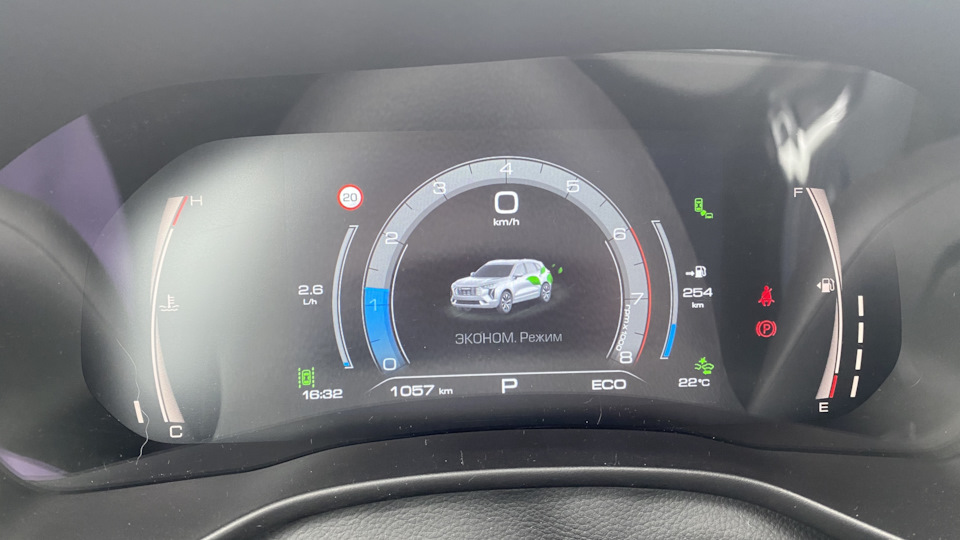

Краткий обзор 4 ездовых режимов
Особо никому Америку не открою, написав, что у Джолиона есть 4 разных ездовых режима, переключаемых через ГУ (то же самое уже два года есть у старших братьев F7 и F7x, а у полноприводных их вообще 6). Громко названная система Terrain Response (привет, Range Rover!) реально очень заметно меняет ездовые повадки и отклик на педаль газа. Возможно, для кого-то это будет очень важным моментом в пользу покупки авто (или против покупки).
В этом режиме, якобы, рекомендуется ездить по городу. Я бы в таком случае делал приписку "для обучающихся вождению" и "людей преклонного возраста". Ибо не едет! Газ отзывается только под самый конец хода педали, даже со светофора стронуться становиться большой проблемой. А топлива на такие плавные разгоны будет тратиться больше, вопреки фантазиям о невероятной экономичности. Есть даже подозрение (не посмотрел), что машина УЖЕ стартует с 7 передачи…
Режим, который постоянно эксплуатирую я сам и в городе, и на трассе. Переключения не чувствуются совершенно, робот работает очень мягко и адекватно. Газ слушается с 1/3 хода педали, легко прогнозируется, обороты не скачут выше 2-2,5 тысяч (кроме "тапки в пол"), расход в городе не превышает 9-10 литров в среднем. На трассе для обгона, конечно, начинает повизгивать двигатель — а что вы хотели от 1,5 литров?
Режим для тех, кто смог купить у дилера машину с коричневым кожаным салоном (коричневое на коричневом не так видно) или для тех, кто не привык считать деньги на бензин. В ГУ даже есть отдельная опция: при активации "спорта" трижды моргает аварийка и включаются фары — видимо, для понта. Педаль отзывается еще до нажатия на нее — машина несется, как бешеная. Расход, соответственно, конский (те самые 15 литров в городе, про которые стонут в обзорах и форумах), а еще робот начинает пинаться при попытке ехать равномерно после хорошего ускорения. Не сильно, головой не клюешь — но уже чувствуешь это после "бесшовного" Стандарта. Мне не очень понравилось — только для обгонов "четыре фуры за раз".
Коробка с места стартует со 2 передачи и в принципе не дает машине газовать или сильно буксовать. Что-то похожее есть у Лады и у Пежо с имитацией полного привода. Естественно, машину я купил в июне и снег найти проблематично. Думаю, что отдельно опишу все подробнее в ноябре-декабре.А еще точно знаю, что с работающим ESP машина умеет сама себя пускать в раскачку и подтормаживать колеса (смотрите видео теста у Энергетика для переднего привода).
5. Ручной режим
Вот честно, я не понимаю, зачем нужны лепестки под рулем. Это не Феррари, чтобы динамично гоняться. Пользовался только один раз — принудительно дал 2 передачу, чтобы побыстрее взобраться на гору в Костроме (Паново со стороны Ярославля). После окончания ускорения коробка сама возвращается в D режим.
Заодно пару слов и о рычаге переключения. Пользоваться шайбой стильно, удобно, тормозов нет. Владельцы F7 знают о секундной задержке включения задней передачи на их автомобилях — здесь это устранено, передача включается моментально. Один минус: новичок-владелец легко может включить M1 вместо D1 — движение тут начинается с первого же поворота шайбы, а не с двух, как для реверса.
