Как устроена печка ваз 2107

Печка ВАЗ-2107 — устройство, работа, основные неисправности

Управление печкой ВАЗ 2107 механическое. Состоит оно из клавиши включения вентилятора и блока ползунков. Установлен механизм управления на центральной консоли в верхней части, что обеспечивает легкий доступ к элементам.

Ползунков механизма управления – три, и каждый из них управляет своим элементом:

1. Верхний отвечает за подачу антифриза в радиатор и соединен он тросом с краном, установленным на входном патрубке. Крайнее левое положение ползунка – кран закрыт (печка не греет), правое – кран открыт (антифриз поступает в радиатор).
2. Средний – управление заслонки воздухопритока. При перемещении его влево заслонка перекрывает подачу воздуха с улицы (закрытая циркуляция воздуха в салоне), правое положение – воздухоприток открыт (в салон поступает воздух с улицы).
3. Нижний управляет заслонкой распределения потока по воздуховодам. Левое положение – поток подается по боковым и центральному дефлекторам, правое – в зону лобового стекла.
   Каждый из этих ползунков устанавливается в любом положении, чтобы добиться оптимальной работы печки.

Принцип работы

Работает система отопления просто – чтобы обеспечить нагрев воздуха, водитель посредством верхнего ползунка открывает кран подачи антифриза в радиатор печки.
Если заслонка воздухопритока открыта (средний ползунок – в крайнем правом положении), то воздушный поток через короб, отделяющий влагу, и заслонку поступает в корпус печки. Проходя через радиатор, воздух разогревается, а после уже движется в зависимости от расположения остальных заслонок.

Если нижний ползунок перемещен вправо, то разогретый воздух пойдет в зону лобового стекла, а при левом положении – в центр салона и к боковым стеклам.
Чтобы подать разогретый воздух к ногам, водителю нужно рычаг нижней заслонки опустить вниз.

При движении на высоких скоростях поток воздуха, подающийся через воздухозаборники, перемещается интенсивно, поэтому вентилятор включать не обязательно. Но если скорости движения недостаточно, вентилятором создается принудительная циркуляция.

С помощью заслонок и вентилятора водитель управляет печкой – задает скорость движения воздуха, степень его нагрева и области распространения.

Модуль управления

Система отопления ВАЗ-2107 управляется при помощи специального модуля, размещенного в нижней части приборной панели. В его конструкцию входят три рычага и переключатель режимов вентилятора отопителя.

Самый верхний рычаг обеспечивает управление краном «печки». В крайнем левом положении он закрыт, и охлаждающая жидкость движется в обход отопительного радиатора. Если переключатель переместить до упора вправо, хладагент начнет поступать в него в полном объеме, нагревая воздух по максимуму.

Средний рычаг позволяет закрывать-открывать крышку воздухопритока. В левой позиции она будет полностью закрыта, и наружный воздух не сможет поступать в салон. Крышка полностью откроется, когда мы переместим переключатель в крайнее левое положение.

Система отопления ВАЗ-2107 предусматривает распределение воздушных потоков для обдува ветрового и передних боковых стекол. Осуществляется оно при помощи нижнего рычага. В правом положении воздух направлен на боковые стекла, в левом – на ветровое.

Кран отопителя, крышка воздухопритока, а также заслонки, перенаправляющие воздушные потоки, приводятся в движение тросами.

Переключатель режимов вентилятора находится слева от рычагов управления. Он имеет четыре положения, при которых вентилятор:

• выключен;
• работает на первой скорости;
• на второй скорости;
• на третьей скорости.

Воздухопроводы

Воздухопроводы служат для транспортировки теплого (холодного) воздуха к ветровому и боковым стеклам. Их всего три:

• левый;
• правый;
• центральный.

Каждый из воздухопроводов представляет собой пластиковый «рукав» определенной формы. Одним концом они присоединены к корпусу отопителя, вторым – к соответствующему соплу. Для того чтобы снизить потери воздуха при передаче, соединения уплотнены резиновыми манжетами.

Сопла

Сопло, или дефлектор – это устройство, через которое воздух попадает непосредственно в салон. Система отопления ВАЗ-2107 включает четыре дефлектора: левый, два центральных и правый. Особенностью конструкции сопла является механизм, позволяющий изменять положение ламелей внутри него, перенаправляя воздушный поток из стороны в сторону, а также вообще перекрывать его.

Причины снижения производительности

Помимо явных неисправностей, из-за которых печка не работает или функционирует неправильно, бывают и иные проблемы с системой обогрева салона ВАЗ-2107. Основная из них — снижение производительности печки.

Если печка греет слабо, то причина кроется в:

1. Неисправностях системы охлаждения силовой установки (снижение производительности помпы, заклинивание термостата).
2. Засорении радиатора.
3. Образовании воздушной пробки в радиаторе печки.
4. Износе уплотнителя заслонки воздухопритока.

Поиск причины снижения производительности начните с проверки нагрева радиатора печки. Для этого нагрейте мотор до рабочей температуры, откройте полностью кран подачи антифриза в печку и рукой проверьте степень нагрева подающего патрубка до и после крана и сам радиатор. Если до крана трубопровод горячий, а после него – нет, кран заклинил. В случае, когда радиатор не прогревается, причина кроется в сильном засорении теплообменника или возникновении в нем пробки. Если даже до крана трубопровод не прогревается, проведите ревизию системы охлаждения.

Если радиатор хорошо прогревается, но отмечено, что печка греет хуже, то проверьте работоспособность заслонки воздухопритока и состояние ее уплотнителя. Не помешает проверить корпус печки и воздуховоды на наличие неплотностей и щелей.

Чтобы печка ВАЗ-2107 хорошо грела, перед зимним периодом проверяйте работоспособность крана, замените антифриз (с промывкой системы), осмотрите механизм управления и работоспособность заслонок.

Устройство печки в ВАЗ-2107

Сам отопитель располагается в салоне ВАЗ 2107 и крепится к перегородке отсека двигателя 4 шпильками. Место соединения с кузовом авто герметизировано резиновым уплотнителем. Печка состоит из:

• кожуха вентилятора,
• кожуха радиатора, имеющего крышку воздухопритока,
• кожуха вентилятора с крышкой воздухораспределителя.

Воздух, проходящий через отопитель, подогревается, при необходимости, жидкостным радиатором, что расположен в кожухе. Тут читайте как заменить кран отопителя.

Радиатор печки ВАЗ 2107 имеет патрубки: подводящий и отводящий. Они выведены в отсек двигателя и подсоединены к охлаждающей системе автомобильного двигателя. Резиновым уплотнителем герметизировано отверстие их вывода. Он закреплен двумя саморезами. Кран отопителя встроен в подводящий патрубок. Он регулирует поступление охлаждающей жидкости. А управлять им можно гибкой тягой от рычага в блоке управления системой вентиляции. Последний расположен на панели приборов.

Под радиатором установлен вентилятор печки ВАЗ 2107. Его электродвигатель с крыльчаткой установлен на 2 эластичных подушках, которые помещены в направляющий кожух. Дополнительный резистор встроен в цепь питания электродвигателя. Он обеспечивает двухскоростной режим вращения вентилятора, включить который можно переключателем на панели приборов, имеющим три позиции работы.

Воздуховоды, отходящие от кожуха вентилятора печки, направляют воздух не только к дефлекторам, обдувающим боковые стекла, но и к воздуховоду, обдувающему ветровое стекло.

Управлять воздушными потоками можно закрытием и открытием крышек и заслонок отопителя. Сама же крышка воздухопритока и заслонки воздуховодов управляются тягами от рычагов на блоке управления. А вот воздухораспределительная крышка кожуха управляется рычагом, что расположен на ней.
Схема устройства печки представлена на фото 1.

Системы отопления работает в следующем порядке:

• Воздух для отопления поступает снаружи, через воздухозаборники на капоте.
• Под капотом находится специальная коробка, изолированная уплотнителем из резины, для притока воздуха.
• С нее воздушный поток направляется в печку.
• Далее воздух подогревается радиатором, который питается тосолом, антифризом. Степень нагрева регулируется краном отопителя. Краник управляется гибкой тягой, при помощи рычага управления.
• Воздух при высокой скорости движения авто может поступать в салон, без включенного вентилятора. Поэтому на большой скорости можно пользоваться печкой без дополнительной нагрузки электросеть автомобиля. Включение отопителя салона осуществляется переключателем вентилятора, имеющего три положения – нейтральную и две скорости включения: маленькую и высокую. Скорости обеспечиваются за счет резистора, он увеличивает сопротивление цепи и снижает скорость движения вентилятора.
• Вентилятор разгоняет теплый поток воздуха по воздуховодам в стороны, на боковые стёкла для хорошей видимости зеркал заднего вида, и в дефлекторы решёток, которые можно изменять направление потока воздуха для лучшего обдува. Также идет поток тёплого воздуха по воздуховоду для обдува лобового стекла.

Выше на рисунке синим цветом показана схема циркуляции холодных потока воздуха, а оранжевым – схема движения теплого потока воздуха.
Основные части системы отопления:

1 — крышка распределения воздуха;
2 – электродвигатель вентилятора;
3 – вентилятор, корпус крыльчатки;
4 – кран отопителя;
15 – радиатор.

Управление печки осуществляется:

• Изменением положения нижней крышки кожуха вентилятора при помощи рычага (вниз-вверх);
• Изменением положения рычагов блока управления (заслонки обогрева боковых стёкол и лобового стекла, крышки притока воздуха).

Какие поломки в системе отопления чаще всего происходят

• Подтекание краника радиатора, патрубков, корпуса радиатора;
• Неисправность электрооборудования (предохранитель, переключатель режимов, окисление проводов, моторчик). Предохранитель вентилятора находится в монтажном блоке предохранителей под номером F1 номиналом 10А, ниже представлена схема монтажного блока.

Замена краника печки

На автомобиле ВАЗ 2107 иногда краник может подтекать или вообще закиснуть. Им приходится пользоваться интенсивно и поэтому он часто выходит из строя. Прежде, чем приступить к замене крана, приобретите набор прокладок для него. Краник меняется при остывшем двигателе.

Последовательность действий при замене:

1. Ослабляем хомут подводящего патрубка (нижний) и снимаем с крана;
2. Нижним рычагом, в блоке управления, закрываем заслонки;
3. Снимаем бардачок;
4. Демонтируем воздуховод за бардачком — для этого отсоединяем его от бокового дефлектора и снимаем его с корпуса отопителя. Теперь ключом на 7 ослабляем тягу крана и снимаем её.

• Ключом на 10 откручиваем кран от радиатора;

• Отсоединяем патрубок и снимаем кран отопителя, может побежать тосол, его следует собрать в емкость;
• Ключом на 10 откручиваем патрубок от краника;

• Разъединяем кран и патрубок. На этом все, снятие крана закончено.

Меняем кран и не забывайте заменить прокладки на новые. Установка производится в обратной последовательности и не забудьте долить тосол в расширительный бачок!

Ремонт радиатора отопления Ваз 2107

Зачастую ремонт печки ВАЗ 2107 состоит в замене или ремонте радиатора отопителя. Действия по ремонту зависят от типа и причины неисправности:

Засоренный радиатор можно промыть напором воды. Накипь на стенках сот можно удалить, используя специальное средство, растворяющее ее.

Течь в медном (латунном) радиаторе можно запаять. При помощи мощного паяльника и припоя можно заделать отверстие или трещину. Потекшие алюминиевые радиаторы подлежат замене.

Важно: для устранения течи в радиаторе печки или системе охлаждения двигателя не следует использовать средства, добавляемые в антифриз – они могут стать причиной засорения сот радиатора ВАЗ 2107.

Сборка отопителя ВАЗ 2107

Ремонт печки ВАЗ 2107 завершает сборка отопителя. Собирают его в последовательности, обратной разборке. Работа имеет ряд особенностей:

• резиновые прокладки необходимо заменить на новые и смазать их силиконовым герметиком;
• перед сборкой отопителя к радиатору необходимо прикрепить патрубки и кран;
• нельзя перетягивать гайки, чтоб не раздавить прокладки;
• перед надеванием резиновых шлангов внешнюю поверхность металлических патрубков радиатора необходимо обработать герметиком;
• после того, как отопитель ВАЗ 2107 собран и подключен, надо не забыть долить в систему антифриз и проверить ее герметичность.

Важно: ремонт печки ВАЗ 2107 должен производиться в комплексе с проверкой исправности узлов системы охлаждения двигателя. Такой подход позволяет точно установить причину поломки и надежно устранить ее.

Распространённые неисправности печки и варианты их устранения

Перед началом холодов обязательно надо проверить функционирование основных элементов отопителя ВАЗ-2107.

Чаще всего в системе отопления салона семёрки встречаются такие неисправности:

1. Некачественное соединение патрубков и трубок подачи воздуха.
2. Течь радиатора и краника отопителя.
3. Неисправность электрооборудования печки — окисление проводов, выход из строя моторчика или предохранителя печки. Предохранитель находится в блоке под капотом автомобиля. Блок предохранителей расположен на перегородке между салоном и моторным отсеком со стороны пассажира.

Такие неисправности в отопительной системе может поладить даже начинающий водитель. Более серьёзные поломки могут привести к необходимости покупки новой печки.

Для начала необходимо провести визуальный осмотр деталей отопительной системы. Для этого надо разобрать печку и провести её очистку от собравшихся за летний период частиц мусора и пыли.

Скопившиеся за время эксплуатации мусор и пыль на радиаторе автомобиля ВАЗ-2107

Одна из самых распространённых проблем в отопительной системе ВАЗ-2107 — некачественная герметизация воздуховодов печки. Эту проблему можно устранить с помощью обработки щелей в пластиковых элементах корпуса отопителя силиконом. А также отверстия возле патрубков необходимо уплотнить ветошью. Устранение отверстий уменьшит потери тёплого воздуха и будет сопутствовать более быстрому прогреванию салона.

Следующий этап — проверка краника отопителя и радиатора на предмет течи. Это главная головная боль владельцев отечественных автомобилей. Если краник печки или патрубки подтекают, их необходимо заменить новыми изделиями. Параллельно меняются и уплотнительные стыковые прокладки. Если подтекает сам радиатор, тогда существует два варианта решения проблемы. Чаще всего на семёрках установленный медный радиатор старого образца. Медный радиатор можно запаять и, таким образом, продлить его жизнь. Если семёрка оборудована алюминиевым радиатором, тогда он ремонту не подлежит и требуется его замена новым изделием.

Если после проведения всех профилактических манипуляций в салон поступает холодный воздух, может быть причина в забитом радиаторе, тогда понадобится его основательная чистка. Профилактические промывки радиатора специалисты рекомендуют проводить не реже чем раз в год. Параллельно промываются все шланги и патрубки.

В целях профилактики важно провести осмотр проводки печки на предмет окисления, или плохой изоляции контактов во избежание замыканий, перегорания моторчика и предохранителя отопительной системы. Если печка работает, тогда достаточно визуального осмотра и устранения неполадок. В ином случае требуется проверка функционирования элементов электрической цепи с помощью тестера.

Такие несложные манипуляции уберегут вас от неприятных ситуаций с отопительной системой в холодные поры года.

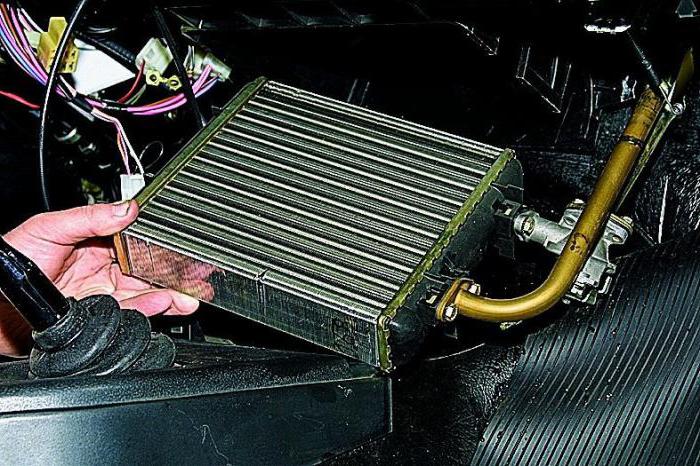

Демонтаж радиатора отопления ВАЗ 2107

Для выполнения работы нужна крестовая отвертка и комплект ключей (рожковых и торцовых).

• ослабить хомуты крепления шлангов отопителя, находящиеся в моторном отсеке;
• снять шланги с патрубков радиатора отопителя (при этом возможна небольшая утечка антифриза);
• открутить саморезы, фиксирующие резиновый уплотнитель;
• демонтировать уплотнитель;
• открутить панель магнитолы;
• отсоединить трос от крана печки ВАЗ 2107;
• используя отвертку, демонтировать скобы на кожухе вентилятора;
• опустить кожух вниз;
• извлечь радиатор отопителя.

Инжектор и карбюратор: есть ли разница в конструкции системы отопления

Система отопления ВАЗ-2107 (инжектор) ничем не отличается от той, которой оснащались старые карбюраторные «семерки». Их конструкции и принцип работы абсолютно идентичны. Радиаторы, их краны, электровентиляторы и все другие элементы взаимозаменяемы. Единственное, чем система отопления ВАЗ-2107 (карбюратор) может отличаться, это материалом изготовления радиатора «печки». У старых «семерок» они были из меди.

Тюнинг печки ВАЗ 2107

Улучшить отопитель ВАЗ 2107 можно, установив дополнительный вентилятор для усиления потока воздуха к стеклам. Другой распространенный вид тюнинга печки ВАЗ 2107 – замена переключателя режимов вентилятора на кнопку.

Модернизация печки

Очень часто параллельно проведению профилактики неисправностей печки и её настройки водителя осуществляют модернизацию отопительной системы для более эффективной её работы.

Чаще всего в этих целях проводится замена штатного вентилятора и резистора изделиями от восьмёрки. Новый вентилятор отличается большим размером, за счёт чего подаётся большее количество тёплого воздуха, и салон транспортного средства быстрее прогревается. Новый вентилятор стаёт практически без доработок на штатное посадочное место. Необходимо только срезать с крыльчатки один из аэродинамических гребней. После проведения таких усовершенствований потребуется также замена штатной кнопки включения вентилятора на изделие от восьмёрки.

Иногда для более качественного обдува боковых стёкол водителя устанавливают дополнительно маленькие вентиляторы в дефлекторы. Такие доработки в комплексе с профилактическими работами обеспечат комфорт и тепло в салоне даже в самые холодные времена.

Эксплуатация и уход за радиатором печки ВАЗ 2107

За осенне-летний период эксплуатации автомобиля внутри радиатора отопителя скапливается накипь. В итоге – снижается эффективность работы системы. Но данную неисправность можно устранить. Достаточно разобрать печку и почистить ее. Этот несложный ремонт можно провести самостоятельно.
Для этого понадобятся:

• 2 новых червячных хомута;
• 2 резиновые новые прокладки;
• ключи гаечные;
• охлаждающая жидкость;
• сосуд для сбора отработанной охлаждающей жидкости.

Порядок работы следующий:

1. Двигатель нужно выключить и дать ему остыть.
2. Под все патрубки подкладывается ветошь или ткань.
3. Ослабляются хомуты креплений выходных и входных шлангов охлаждающей жидкости в моторном отсеке .
4. Снимаются шланги с патрубков и крана, под них заранее нужно подставить емкость.
5. Торцовым ключом на 7 отворачиваются саморезы креплений уплотнителя, который в последствии нужно снять.
6. Отсоединяется тяга привода крана печки и кожух вентилятора.
7. Патрубки радиатора выводятся из отверстия в перегородке отсека двигателя.
8. Снимается радиатор.
9. Накидным ключом на 10 отворачиваются болты креплений выходного патрубка радиатора, после чего снимается сам патрубок.
10. Заменяется на новую резиновая прокладка, уплотняющая место соединения фланцев. 11. После снятия крана нужно прочистить патрубки, шланги и сам кран.
11. Промывку радиатора можно провести способом, показанным на видео.

12. Все снятые прокладки и хомуты заменяются на новые.

Собирать систему отопления нужно в обратной последовательности. Кран отопителя перед заливкой до необходимого уровня новой охлаждающей жидкости переводится в правое крайнее положение. После доливки жидкости нужно проверить герметичность всех соединений. Если будет обнаружена протечка, следует подтянуть хомуты.

Распространенные проблемы и способы их устранения

Несмотря на простоту конструкции, система отопления ВАЗ-2107 выходит из строя достаточно часто. Наиболее уязвимыми ее местами являются:

• кран отопителя;
• вентилятор (электродвигатель);
• радиатор «печки».

Кран отопителя «семерки», как и у всех классических ВАЗов, ломается чаще всего. Самая популярная его неисправность – течь, вызванная разгерметизацией корпуса. Решается подобная проблема путем замены запчасти. Ремонт крана в большинстве случаев невозможен.

Еще одной распространенной поломкой является обрыв троса привода. Чтобы его заменить, придется демонтировать кран, ведь добраться до его крепления со стороны запирающего устройства без снятия невозможно. Следует также следить за натяжением троса. Если допустить его провисание, заслонка крана не будет открываться полностью.

Что касается вентилятора, то и его назвать надежным никак нельзя. Обычно он выходит из строя с наступлением холодов. Причиной неисправности электродвигателя в лучшем случае становятся износившиеся подшипники или щетки, в худшем – обрыв или замыкание обмоток. Исправить ситуацию может ремонт электродвигателя или его замена.

У радиатора отопителя также две «болезни»: течь и засорение. Первая неисправность может быть вызвана либо механическим повреждением, либо же химическими процессами. Сегодня радиаторы изготавливают из алюминиевого сплава, который не отличается особой устойчивостью к техническим жидкостям. И если старые медные радиаторы еще можно было запаять, то современные можно только заменить.

Засорение теплообменника также происходит в результате химических процессов. Накипь постепенно оседает на стенках трубок устройства и со временем ограничивает нормальную циркуляцию охлаждающей жидкости. Это приводит к тому, что нагнетаемый в салон воздух не прогревается до нужной температуры. Избавиться от подобной проблемы можно путем промывания радиатора специальными жидкостями, в крайнем случае – заменой устройства.

Подведём итоги

Своевременная диагностика, профилактические очистки и проверки элементов отопительной системы автомобиля является гарантией качественной работы печки. Специалисты рекомендуют проводить проверку системы отопления на ВАЗ-2107 как минимум два раза в год — осенью и весной. С проведением профилактических очисток и настроек печки справится любой водитель собственноручно, для этого необходимо только разобраться в устройстве системы отопления и вентиляции салона и принципе её функционирования. Проще всего для этого всегда иметь рядом наглядное руководство по эксплуатации к вашему автомобилю.

Не откладывайте на дальнейшие времена работы по улучшению функционирования отопительной системы автомобиля. Правильный уход обеспечит бесперебойную работу отопителя и комфортный температурный режим салона в любое время года.

Ремонт и доработка отопителя

Как и полагается в классике, отопитель, в народе — печка, обязательно ломается зимой. Именно так случилось и со мной — на улице мороз под -20, а у меня начали сильнейшим образом потеть стекла. Причем чем быстрее крутится вентилятор и теплее включаешь печку, тем сильнее они потеют. Беглый осмотр ничего не дал — кран печки не течет, но при открывании заслонки воздуха "в ноги" из нее понемногу капает тосол.
Выбрав время и более теплую погоду, снял корпус отопителя и обнаружил выдавленную со своего посадочного места прокладку на кране отопителя.

Помимо постоянного запотевания была и другая проблема — даже на максимальной скорости вентилятора поток воздуха был крайне слабым — виной тому стала огромная куча мусора на радиаторе отопителя.

Поскольку снять/поставить отопитель в классике довольно сложное и неудобное занятие, решил хоть как-то улучшить его работу пока он демонтирован. Почитав в интернете, решил как и все поставить дополнительный резистор от ШевиНивы, вентилятор от 2108 и регулятор оборотов вентилятора от Калины.
Переделывать весь корпус печки, чтобы установить не только мотор отопителя от 2108, но и крыльчатку ("беличье колесо") я не захотел, поэтому доработал вал вентилятора 2108 и установил на него крыльчатку от заводского мотора.

По всем известной схеме подключил вентилятор к регулятору от Калины через резистор от ШевиНивы:

После сборки отопителя и первых дней эксплуатации я понял, что установка восьмерочного мотора отопителя была излишней. Связано это в первую очередь с тем, что на полной мощности (с установленной семерочной крыльчаткой) он издает шум, который можно сравнить с шумом взлетающего самолета! Поток воздуха конечно при этом сумасшедший и не идет ни в какое сравнение с потоком воздуха при работе заводского отопителя, но шум невыносимо сильный. Помимо этого пока я устанавливал семерочную крыльчатку на вал восьмерочного двигателя, мне пришлось его несколько раз разбирать, что в итоге привело к тому, что на малой скорости он начал издавать неприятный скрежет и вся эта переделка сводилась на нет — на минимальной скорости — скрежет, на максимальной — самолетный вой!

Поэтому взвесив все за и против, было решено купить семерочный вентилятор Luzar, сделанный на подшипниках.

Забегая вперед, скажу, что в отличие от заводского вентилятора, этот экземпляр работает гораздо тише при том же создаваемом потоке воздуха.
Помимо выше описанной проблемы была и другая — дополнительный резистор от ШевиНивы в связке с регулятором от Калины не обеспечивали плавной регулировки оборотов мотора отопителя.
По факту получилось:

1 скорость — слишком высокие обороты (Ток потребления 2,05А);
2,3 скорости — примерно одинаковые (Токи потребления 2,53А и 2,81А соответственно);
4 — полная мощность (Ток потребления 3,05А).

Перепробовав все возможные комбинации соединения семерочного и ШевиНивского резисторов, пришел к следующей схеме:

При подключении по выше приведенной схеме:

1 скорость — Ток потребления 1,56А;
2 скорость — Ток потребления 2,06А;
3 скорость — Ток потребления 2,53А;
4 скорость — Ток потребления 3,05А.

*Токи потребления мотора отопителя Luzar.

По шумовым ощущениям, при подключении по выше приведенной схеме, регулировка оборотов вентилятора отопителя стала плавной. При этом уровень шума при работе вентилятора на 1 скорости практически незаметен на фоне звука работы двигателя, а поток воздуха достаточный для исключения запотевания или обмерзания лобового стекла.

Помимо изменений самого отопителя были доработаны и дефлекторы боковых окон. Ранее в них уже были установлены дополнительные вентиляторы — в дефлектор с водительской стороны 2 вентилятора 40х40мм, с пассажирской — 1 вентилятор 40х40мм. Они были также подключены к новой схеме управления мотором отопителя параллельно основному вентилятору. Таким образом они также имеют 4 скорости вращения в зависимости от положения регулятора.

Регулятор отопителя от Калины был врезан на место регулятора яркости подсветки приборной панели, поскольку последним я никогда не пользовался и яркость всегда была выставлена на максимум.
Также вместе с регулятором был установлен новый европрикуриватель от 2114, поскольку в старое гнездо прикуривателя можно было подключить не каждый прибор (вилка фиксировалась ненадежно).

Каково устройство печки на ВАЗ-2107

За обогрев салона ВАЗ 2107 отвечает отопительная система, использующая тепло охлаждающей жидкости. Данная схема, признанная оптимальной для машин с ДВС, нашла применения в автомобилях с середины 20 века.

Как любой узел автомобиля, печка ВАЗ 2107 может перестать работать. Зимой такая поломка делает эксплуатацию авто невозможной: стекла потеют или покрываются изморозью, из-за чего ухудшается обзор. Для эффективного ремонта необходимо хорошо знать устройство системы обогрева салона.

Устройство и работа системы отопления ВАЗ 2107

Система включает следующие составляющие:

1. Отопитель ВАЗ 2107, задача которого – нагревать воздух. Главный элемент отопителя – радиатор, через который циркулирует охлаждающая жидкость.
2. Вентилятор, направляющий нагретый воздух в салон. Он крепится в кожухе посредством эластичных подушек, гасящих вибрацию.
3. Система управления отопителя, включающая кнопку вентилятора, ручки и заслонки системы управления режимами обогрева.

Система отопления работает так:

Через решетки на капоте воздух попадает в коробку воздухопритока, расположенную в моторном отсеке возле лобового стекла.

В случае дождя или ливня вода отделяется от воздуха и стекает в отверстия в коробке. Это позволяет пользоваться печкой в любую погоду, но пока радиатор не нагреется, попадающий во время дождя в салон воздух будет сырым.

Воздушный поток направляется в отопитель ВАЗ 2107 и нагревается, проходя через радиатор. Нагрев регулируется с помощью крана, который регулирует количество проходящей охлаждающей жидкости. Управление краном производится посредством гибкой тяги, присоединенной к рычагу управления.

Во время движения воздушный поток попадает в подкапотное пространство и воздух самостоятельно поступает в отопитель. Во время остановки или при малой скорости движения используется электровентилятор, управляемый переключателем, имеющем три положения: «выключено», «полная скорость» и «малая скорость». Пониженная скорость обеспечивается путем включения электродвигателя через резистор, уменьшающий напряжение на обмотке двигателя.

После радиатора воздух попадает в воздухопроводы и выходит через дефлекторы, позволяющие менять направление потока. Теплый воздух может быть направлен на лобовое и боковые стекла, под ноги водителю и переднему пассажиру.

Управляющие элементы воздушного потока от печки ВАЗ 2107:

• Воздухораспределительная крышка вентилятора, регулирующая поток воздуха.
• Рычаги и рукоятки, меняющие положение крышек притока воздуха и заслонок, регулирующих обдув.

Прежде чем осуществлять ремонт печки ВАЗ 2107 необходимо разобраться в причинах неисправности.

Почему не греет печка Ваз-2107

Часто, причина холода в салоне- недогретый двигатель

Воздух в системе охлаждения

Далее, проверьте правильность положения рычажков управления печкой

Печка плохо дует на левую сторону

Еще одна причина- плохая циркуляция тосола через печку

Бывает, что собирая печку, плохо уплотнили радиатор

И снова погода грозит холодами. Для тех, у кого с отопителем не всё в порядке, важнейшим стал вопрос- как заставить «печку» греть? Первым делом, определим причину неисправности. Виновником может оказаться недогретый двигатель, «завоздушенная» система охлаждения или неисправности самого отопителя. Если вентилятор печки не крутится- неисправна электропроводка- смотрите здесь.

Часто, причина холода в салоне- недогретый двигатель

Признаки- температура на указателе в белой зоне, долго прогревается двигатель. Нормальный прогрев при температуре -20 выглядит так: заводим двигатель, за 8-10 минут на холостом ходу двигатель должен прогреться до 40-50 градусов (самое начало белого сектора шкалы указателя температуры). Если температура поднялась выше- хорошо, меньше плохо. Термостат неисправен. Дальше, едем на 1-2 передаче, и минут за 5-8 температура поднимается до 80(граница белой и зеленой зоны). Не прогрелся до 80- термостат на замену! Временно можно обойтись утеплением радиатора картонкой или чем-то другим. Но не забывайте, что если движку дать нагрузку (застрял и буксуешь), может и закипеть. Поэтому, картонка должна легко и быстро вытаскиваться.

Воздух в системе охлаждения

Первым делом, проверяем уровень тосола в расширительном бачке, исправность пробки радиатора. Если тосол разбавлен водой- плохо, он застынет, надо заменить. При неисправной пробке радиатора в системе будет оставаться воздух, а это приведет к плохой циркуляции и холоду в салоне. Покупаем и ставим новую пробку, доливаем тосол и недостаток пропадает.

Воздушная пробка может остаться и после ремонта системы охлаждения. Удаляют воздух загнав машину, с предварительно прогретым до 80 гр. двигателем, на горку, чтобы приподнять передок. Затем, сняв пробку радиатора, гоняют мотор на 2000 — 3000 оборотах в течении нескольких минут. После выхода воздуха остается только долить тосол и закрыть пробку радиатора.

Далее, проверьте правильность положения рычажков управления печкой

Синий- управляет подачей воздуха. Красный- краном подачи тосола. Они должны быть открыты (вправо до упора). Иногда кран закисает. Найдите его под бардачком и проверьте- он должен открываться до конца, можно помочь рукой, одновременно с рычажком. Только, работайте аккуратно, детали тонкие хрупкие, можно сломать. Удобно левой рукой шевелить рычажок, а правой поворачивать кран.

Кран отопителя Ваз 2107 в положении открыт

Кран отопителя в положении закрыт

Работу воздушной заслонки проверяем при включенном вентиляторе. Рычажок вправо из печки дует сильно, влево- намного слабее. Если разницы нет, плохо- оторвался трос, печку придется снимать.

Прочитайте, может пригодится: Бампера ВАЗ 2107 легко снимаются и устанавливаются

Печка плохо дует на левую сторону

Устройство отопителя (печки) Ваз-2107

Третий рычажок управляет распределением теплого воздуха между лобовым и боковыми стеклами. Трос, который к нему ведет (21), управляет тремя заслонками- (20) их две открывают и закрывают подачу воздуха к боковым стеклам. Третью заслонку на рисунке не видно она находится здесь (22) и может перекрывать выход воздуха к лобовому стеклу. Положение рычажка: вправо- дует на лобовое стекло, влево- дует на боковые стекла. Почему плохо дует на левую сторону? 1. Вентилятор у печки устроен так, что заворачивает теплый воздух в правую сторону, а левой стороне достается меньше. Это конструктивная особенность и что-то изменить сложно. 2. Печку разбирали и повредили воздуховод (4) или левую заслонку. 3. Вы полностью открываете нижнюю заслонку ручкой (1), или у нее сломан фиксатор. Для нормального обдува стекол эту заслонку нужно прикрывать. Если фиксатор сломан, можно приспособить резинку, зацепив ее за ручку «подсоса», или куда-нибудь еще.

Некоторые умельцы ставят в дефлектор (4) патрубка дополнительный вентилятор от компьютерного процессора. Можно купить и поставить на панель приборов вентилятор с подключением к прикуривателю, направить его на боковое стекло и поставить скорость поменьше.

Еще одна причина- плохая циркуляция тосола через печку

Проверяем циркуляцию так: двигатель прогрет до 80, на холостом ходу подносим руку к выходу из печки (у правой ноги водителя) даем газу и держим обороты 2500. Если почувствовали, что воздух стал заметно теплее- у вас плохая циркуляция через печку. Причины: -забитый радиатор печки, если машина старая и вы сыпали в радиатор «герметики», горчицу и прочую гадость; -стоит нестандартный кран печки (шаровый, керамический), который имеет каналы уменьшенного диаметра, или не до конца открывается. Попадаются бракованные краны. Он может перекрыть циркуляцию так, что тосол течет тоненькой струйкой. После замены на родной кран тепло вернется. Более точно циркуляцию проверяем так: на холостом ходу, на еле теплом двигателе (20-30 градусов) снимаем верхний резиновый патрубок на выходе из печки (под капотом) и подставляем какую-нибудь посуду. Струя должна быть достаточно толстая и ровная. Тоненькая струйка, еле бежит- снимаем и проверяем сначала кран, а потом (если кран в порядке) и радиатор. Забитый радиатор можно попытаться промыть горячей водой (в отверстие где трубка), иногда это помогает.

Бывает, что собирая печку, плохо уплотнили радиатор

холодный воздух попадает мимо него и в салоне холодно. Придется разбирать печку и аккуратно всё уплотнять. Если вы решили печку разбирать самостоятельно, посмотрите видеоролик.

Прочитайте, может пригодится: Подготовка к зиме Ваз-2107- кузов

От себя добавлю совет: снимите рычаг коробки передач и не придется отсоединять провода консоли (бороды). Всего доброго вам и тепла вашему салону!

Неисправности печки ВАЗ 2107 и способы их устранения

Если печка ВАЗ 2107 не греет и при включенном отопителе воздух, выходящий из дефлекторов, остается холодным, причины могут быть такими:

1. Завоздушивание системы охлаждения. Это может произойти при замене антифриза либо ремонте узлов системы охлаждения. Для восстановления обогрева нужно удалить воздушную пробку.
2. Кран отопителя в открытом положении продолжает перекрывать магистраль. Причина этого в засорении крана или образования в нем накипи вследствие использования в системе воды вместо антифриза. Чтобы восстановить работоспособность отопителя, кран необходимо демонтировать, а затем почистить или заменить новым.
3. Печка остается холодной при открытом кране. Причиной такого явления может быть неработающая помпа. Эта поломка быстро дает о себе знать посредством быстрого перегрева двигателя, не заметить ее невозможно. Если двигатель прогрет до рабочей температуры, а патрубки, идущие к отопителю ВАЗ 2107 остаются холодными, необходим ремонт помпы. Одной из причин, по которой помпа не будет работать, является пробуксовка или обрыв ремня генератора.
4. Воздух холодный, а подводящий шланг горячий. Это частая проблема, являющаяся следствием забитых сот радиатора. Они могут забиться из-за накипи, попадания масла в антифриз или использования «добавок для устранения протечек». В этом случае печку ВАЗ 2107 необходимо демонтировать и промыть.
5. Патрубки радиатора горячие, а воздух холодный. Это происходит, когда в радиаторе смещается перегородка и образуется прямой путь между входным и сливным патрубками. Восстановить работоспособность можно путем замены радиатора.

Другой вид поломки – утечка антифриза. Это проявляется в появлении конденсата на стеклах или утечке антифриза в салон под ноги пассажира и водителя. Причины тут такие:

• Антифриз утекает через кран отопителя. В этом случае его можно заменить, не снимая радиатор.
• Утечка происходит через лопнувший патрубок. Решение – замена патрубка на новый.
• Потек радиатор отопителя. В таком случае ремонт печки ВАЗ 2107 заключается в пайке или замене радиатора.

При утечке антифриза при поломке отопителя ремонт надо производить безотлагательно – этиленгликоль, содержащийся в антифризе, токсичен и вдыхание его паров наносит серьезный вред организму.

Особенности замены печки на ВАЗ-2107

Работа по замене печки на ВАЗ-2107 не отличается значительными трудностями в исполнении. Несмотря на это придётся разбирать значительную часть торпеды автомобиля. Потому, прежде чем приступить к работе, надо выяснить, действительно ли необходимо производить замену или демонтаж отопителя.

Рекомендуем: Что делать, если троит двигатель ВАЗ-2112 16 клапанов

Основные показатели для снятия печки

Основным показателем для демонтажа отопительного элемента является утечка жидкости. Определить такую поломку несложно — в случае утечки антифриза появляется лужа под ковриком переднего пассажирского сидения. Тогда требуется замена радиатора в срочном порядке, так как при испарении охлаждающая жидкость выделяет токсичные газы, которые могут нанести значительный вред здоровью человека. Замену радиатора можно произвести только после демонтажа отопителя транспортного средства.

Следующим показателем для снятия отопительного элемента является подача холодного воздуха в салон машины. Если кран радиатора открыт, а печка не греет, тогда её надо снимать и искать причину поломки. Чаще всего в этом случае проблема в кране, засорённых патрубках или радиаторе. Только после демонтажа печки можно определить и устранить неисправность. Бывают случаи, когда печка не подлежит ремонту, тогда придётся покупать новое изделие.

Подготовительный этап

Рассмотрим детально, как снять печку, чтобы не повредить пластиковые детали корпуса, крепёжные элементы и детали отопительной системы. Работа по демонтажу изделия требует от исполнителя внимательности и аккуратности.

Для начала запаситесь всеми необходимыми инструментами. Для снятия отопителя потребуются крестообразная отвёртка, ключи на 7 и 10, тара для слива антифриза, ненужные куски ткани или ветошь. Дело в том, что при демонтаже печки придётся открутить патрубки радиатора, с которых будет вытекать антифриз. Чтобы токсическая жидкость не попала на коврики, надо хорошо застелить дно машины. А также для установки отремонтированной печки потребуются резиновые прокладки и антифриз для доливки.

Когда все нужные детали у вас есть в наличии, можно приступать непосредственно к снятию отопителя ВАЗ-2107.

Процедура снятия печки ВАЗ-2107

Для начала приступаем к демонтажу корпуса печки в салоне машины. Изначально снимается панель магнитолы, которая крепится саморезами, проводится демонтаж вещевого ящика, выкручивается вентилятор.

Теперь переходим к моторному отсеку. Сначала снимаются все хомуты, с помощью которых крепятся трубки и шланги крана отопителя. Очень аккуратно демонтируются шланги, чтобы не повредить руки о коллектор. Дальше с помощью головки на семь откручиваются крепежи уплотнителя печки к кузову машины, и снимается уплотнительный элемент с патрубков. Дальнейшие работы по разборке печки проводятся в салоне машины. Чтобы добраться до радиатора, необходимо снять кожух троса регулировки крана и скинуть петлю с рычага.

Больше радиатор ничего не держит, его надо снять и разобрать. Изначально, ключом на 10 откручиваются два крепёжных болта, снимается патрубок радиатора и кран. Между патрубком и радиатором имеются резиновые уплотнители, которые подлежат обязательной замене при сборке отопителя.

В результате проведённых манипуляций имеется полностью разобранная печка ВАЗ-2107. Дальнейшие действия зависят от того, с какой целью проводился демонтаж изделия.

Проведение диагностики отопителя

Прежде чем приступить к сборке изделия, проводится визуальный осмотр деталей отопительной системы. Чаще всего причиной неисправности печки являются отложения в кране отопителя, за счёт чего не поступает охлаждающая жидкость в радиатор. Поломка устраняется путём замены крана новым изделием.

Проблема с отоплением может также быть в засорённом радиаторе и патрубках. В этом случае потребуется промывка радиатора. Для этого нужна специальная жидкость или раствор лимонной кислоты. Необходимо взять триста грамм кислоты на пять литров воды и с помощью компрессора промыть изделие. Если проведённые действия не дали желаемого результата, а именно хорошей пропускной способности трубок, тогда необходимо приобретать новое изделие.

Иногда при снятии обогревающего элемента на нём или патрубках видны явные повреждения. В этом случае также придётся покупать новое изделие. Некоторые умельцы устраняют пробоины путём пайки повреждённых элементов, однако, такой ремонт не даст долговечных результатов.

Для качественного обогрева салона надо приобрести новый радиатор. В продаже существуют два вида печек на ВАЗ-2107. С завода автомобиль оборудован медным радиатором, который имеет высокую теплоотдачу, но отличается при этом низким сроком службы. Более надёжными считаются алюминиевые отопители, однако, их уровень теплоотдачи значительно ниже. Какую именно деталь приобрести решать только вам, так как в этом случае приходится выбирать между комфортом и практичностью. После устранения неполадок в отопительной системе или приобретения нового радиатора можно приступить непосредственно к сборке печки.

Особенности установки печки на ВАЗ-2107

Сборка и установка отопительных элементов на автомобиль осуществляется в обратном порядке. Изначально необходимо собрать радиатор. Для этого прикручиваются к нему патрубки и кран отопителя. При этом важно установить новые уплотнительные резинки, чтобы избежать повторного протекания отопительной системы.

Радиатор устанавливается на посадочное место, трубки при этом выводятся через отверстия в отсек двигателя. Со стороны мотора устанавливается штатный уплотнитель и закрепляется болтами. На трубки надеваются патрубки и фиксируются хомутами.

Со стороны салона закрепляется трос регулировки крана отопителя и настраивается так, чтобы рычаг полностью открывал и закрывал кран. Прежде чем приступить к полной сборке торпеды, надо проверить соединительные элементы системы на предмет протекания жидкости. Для этого надо открыть кран радиатора, и завести мотор. Дальше можно долить антифриз в систему и собирать корпус печки, магнитолу, устанавливать бардачок. Обязательно подсоедините проводку, чтобы не пришлось разбирать отопитель заново.

Демонтаж радиатора отопления ВАЗ 2107

Для выполнения работы нужна крестовая отвертка и комплект ключей (рожковых и торцовых).

• ослабить хомуты крепления шлангов отопителя, находящиеся в моторном отсеке;
• снять шланги с патрубков радиатора отопителя (при этом возможна небольшая утечка антифриза);
• открутить саморезы, фиксирующие резиновый уплотнитель;
• демонтировать уплотнитель;
• открутить панель магнитолы;
• отсоединить трос от крана печки ВАЗ 2107;
• используя отвертку, демонтировать скобы на кожухе вентилятора;
• опустить кожух вниз;
• извлечь радиатор отопителя.

Алгоритм выполнения демонтажа

Автомобили ВАЗ классического семейства, к которым относится и модификация 2107, хороши тем, что для снятия радиатора печки не нужно демонтировать переднюю панель, поэтому работы по извлечению теплообменника системы обогрева салона несложные. Не требуется какого-либо специфического инструмента, нужны отвертки и ключи на 8 и 10.

Алгоритм работ по снятию радиатора печки:

1. Сливаем охлаждающую жидкость, выкрутив сливные пробки на двигателе и основном радиаторе.
2. Слева на моторном щите (стоя перед машиной) ищем две резиновые трубки, по которым осуществляется подвод и отвод охлаждающей жидкости к отопителю. Ослабляем хомуты этих трубок и стягиваем их.
3. Откручиваем винты крепления резинового уплотнителя, через который проходят металлические трубопроводы радиатора. Снимем уплотнитель.
4. Перебираемся в салон.
5. Демонтируем полку под вещевым боксом со стороны пассажира. Для этого нужно выкрутить саморезы, фиксирующие ее.
6. Снимаем нижнюю часть центральной консоли. К полу и передней панели она крепится саморезами. Поскольку на нижней части установлены клавиши, прикуриватель, часы, то после выкручивания крепежных элементов, смещаем короб «на себя» (включив на КПП заднюю скорость) и отсоединяем проводку, идущую к указанным элементам (провода лучше пометить, чтобы при сборке не перепутать). После этого короб можно извлечь из салона.
7. Откручиваем от крана перекрытия подачи антифриза тросик механизма управления.
8. Отсоединяем от корпуса печки нижнюю часть, в которой размещен вентилятор. Она к верхней части корпуса крепится при помощи 4 защелок, установленных по бокам. Отверткой поддеваем защелки, после чего нижняя часть корпуса опустится вниз. Отводим ее в сторону или полностью снимаем, предварительно отсоединив провода питания электродвигателя вентилятора.
9. После демонтажа низа корпуса, появится доступ к радиатору, извлечь который можно потянув его вниз за металлические трубопроводы.

Рекомендуем: Почему фары автомобиля потеют изнутри и что с этим делать?

Отметим, что это только одна из методик разборки печки на ВАЗ-2107. Сливать антифриз не обязательно, можно отсоединять резиновые трубки и без снятия, при этом из системы охлаждения вытечет 1,0-1,5 литра охлаждающей жидкости, которые после сборки доливают. Главное, после отсоединения трубок концы их поднять вверх и закрепить в таком положении.

В процессе разборки можно сразу отсоединить от радиатора трубопроводы вместе с краном перекрытия и после извлекать сам теплообменник.

Ремонт радиатора отопления Ваз 2107

Зачастую ремонт печки ВАЗ 2107 состоит в замене или ремонте радиатора отопителя. Действия по ремонту зависят от типа и причины неисправности:

Засоренный радиатор можно промыть напором воды. Накипь на стенках сот можно удалить, используя специальное средство, растворяющее ее.

Течь в медном (латунном) радиаторе можно запаять. При помощи мощного паяльника и припоя можно заделать отверстие или трещину. Потекшие алюминиевые радиаторы подлежат замене.

Важно: для устранения течи в радиаторе печки или системе охлаждения двигателя не следует использовать средства, добавляемые в антифриз – они могут стать причиной засорения сот радиатора ВАЗ 2107.

Сборка отопителя ВАЗ 2107

Ремонт печки ВАЗ 2107 завершает сборка отопителя. Собирают его в последовательности, обратной разборке. Работа имеет ряд особенностей:

• резиновые прокладки необходимо заменить на новые и смазать их силиконовым герметиком;
• перед сборкой отопителя к радиатору необходимо прикрепить патрубки и кран;
• нельзя перетягивать гайки, чтоб не раздавить прокладки;
• перед надеванием резиновых шлангов внешнюю поверхность металлических патрубков радиатора необходимо обработать герметиком;
• после того, как отопитель ВАЗ 2107 собран и подключен, надо не забыть долить в систему антифриз и проверить ее герметичность.

Важно: ремонт печки ВАЗ 2107 должен производиться в комплексе с проверкой исправности узлов системы охлаждения двигателя. Такой подход позволяет точно установить причину поломки и надежно устранить ее.
