Как снять бендикс ваз 2107

Ремонт бендикса стартера своими руками (фото и видео).

Добрый день. В сегодняшней статье расскажу, как произвести ремонт бендикса стартера своими руками. Традиционно для нашего сайта статья представляет собой подробную инструкцию с фото и видео материалами.

Что такое бендикс (обгонная муфта)?

В современных автомобилях двигатель запускается при помощи электрического стартера. Стартер представляет собой электродвигатель постоянного тока, который через специальную муфту передает вращение на маховик двигателя.

вот так выглядит стартер:

вот так выглядит маховик:

Обычно, шестерня на стартера имеет 10-12 зубьев, а фланец на маховике, зацепляясь с которым стартер запускает двигатель, имеет больше сотни зубьев.

Если исключить обгонную муфту, то после того как двигатель запустится, даже на холостом ходу, стартер раскрутится до запредельных 100000-200000 оборотов! Естественно при этом он разрушится.

Для того, чтобы это не происходило, применяется специальная обгонная муфта, в простонародье называемая бендикс.

Работает она по принципу задней ступицы велосипеда, т.е. крутящий момент передается только в одну сторону — от стартера к двигателю.

Причины неисправностей бендикса.

Все неисправности проявляются одинаково — бендикс срабатывает через раз или вообще не срабатывает, стартер при этом крутится.

Визуально неисправность бендикса проявляется вот так:

Для ремонта бендикса потребуется отвертка способная выдерживать удары молотком, молоток, тисы, ветошь.

Запчасти для бендикса купить проблемно, так как бендикс продаётся обычно в сборе. Но есть один лайфхак — покупаем бендикс от ваз-2101 (самый дешевый) и разбираем его на запчасти. Диаметр роликов почти всегда одинаков, если не найдете нужного диаметра или если у вас большая выработка можно распилить сверло, пружины почти всегда подходят. Автор этой статьи ремонтировал бендикс на стартере Chery Amulet заменив ролики и пружины на аналогичные от ВАЗа.

Причины поломок приведены в порядке вероятности, от наиболее распространенных к наименее распространенным.

Потеря упругости пружин.

На картинке выше, видно, что ролики прижимаются пружинами. Когда пружины теряют упругость, бендикс начинает проскальзывать, а сам стартер срабатывает через раз.

Ремонт — развальцовываем бендикс стартера, аккуратно вынимаем внутреннюю часть, заменяем или растягиваем старые пружины, собираем без смазки, если бендикс смазать он будет проскальзывать, завальцовываем.

Износ роликов.

Это вторая по распространенности причина, ролики в процессе своей работы не крутится и поэтому изнашивается только с одной стороны, иногда их плющит — они становятся овальными.

Ремонт — развальцовываем бендикс, аккуратно вынимаем внутреннюю часть, переворачиваем ролики другим боком или заменяем, собираем без смазки, завальцовываем.

Замасливание.

Эта проблема актуальна только для редукторных стартеров. Иногда смазка для редуктора попадает в бендикс, в этом случае он начинает проскальзывать постоянно.

Ремонт — развальцовываем бендикс, аккуратно вынимаем внутреннюю часть, протираем все ролики бензином или ацетоном, собираем без смазки, завальцовываем. Целесообразно заменить смазку в редукторе стартера на более тугоплавкую, или уменьшить её количество.

Если вам больше нравится смотреть видео, ниже подробное видео про то, как отремонтировать бендикс стартера своими руками:

Заключение.

На этом у меня сегодня всё. После прочтения статьи ремонт бендикса стартера не должен вызывать у вас трудностей. Важно понимать, что бендикс, это не такая дорогая деталь и стоит он 200-300 рублей, поэтому, ремонтировать его целесообразно, только если запчастей нет, или если машина очень дорогая.

Бендикс редукторного стартера ваз 2107

Во время работы на стартер действуют внешние раздражители, он подвергается воздействию грязи и влаги, что неблагоприятным образом сказывается на его функциональности. И поэтому часто встречающейся электромотора, может быть — пробуксовка обгонной муфты, более известной среди автолюбителей, как бендикс.

Дабы избежать существенных затрат на ремонт стартера в сервисных центрах можно эту процедуру провести в домашних условиях. Да, дело непростое и хлопотное, но когда вы знаете свою «железную лошадку» от маленького винтика до спидометра – вам все по плечу!

Что же такое бендикс?

Бендикс — это обгонная муфта свободного хода, которая состоит из шестерни и специального устройства, и всё это находится в корпусе стартера.

Агрегат в исправном состоянии:

• прокручивается только в одну сторону;
• при попытке повернуть его в другую – стопорится.

Как работает бендикс стартера?

При повороте ключа зажигания до упора, бендикс приводится в движение с помощью якоря втягивающего реле. Шестеренка сцепляется с маховиком коленвала и раскручивает его. Горючая смесь воспламеняется в камерах сгорания и двигатель начинает работать.

Как только обороты вращения коленвала превышают частоту вращения самого электродвигателя, тогда обгонная муфта рассоединяет шестерню и вал стартера.

Характерные черты неисправности стартера

Возможные неполадки	Основная причина	Как отремонтировать
При повороте ключа зажигания на пуск — стартер не включается.	Разряжен или неисправен аккумулятор.	Необходимо зарядить или заменить батарею.
	Переключатель скоростей не находится в положении «P» или «N» (для коробки-автомат).	Поставить в положение «Р».
	Поврежден контакт провода массы с двигателем.	Отремонтировать контакт массы (очистить клеммы или подтянуть болты).
	Пришел в негодность переключатель блокировки КПП.	Поставить новый переключатель блокировки КПП.
	Отсоединен разъем на управление стартером (контакт 50).	Устранить.
	Щетки стартера зависли или износились.	Замерить длину и свободный ход щеток в щеткодержателе.
	Неисправность втягивающего реле.	Втягивающее реле отремонтировать или заменить.
	Большой износ коллектора якоря.	Коллектор заменить.
	Отсутствует контакт между обмоткой и коллектором якоря.	Определяется проверкой.
Медленное вращение двигателя стартером.	Плохой контакт массы с двигателем.	Улучшить контакт провода массы.
	Разряжен аккумулятор.	Проверить генератор.
	Втулки стартера сильно износились.	Поставить новые втулки.
	Барахлит .	Отремонтировать втягивающее реле.
	Статорная или якорная обмотки пробивают на массу.	Статор или якорь заменить.
	Износ щеток.	Заменить щетки.
	Провод от стартера до аккумулятора — перебит.	Заменить провод.
Стартер крутит, а двигатель — нет.	Повреждения или износ бендикса.	Отремонтировать или поменять бендикс.
	Часть редуктора разрушилась.	Заменить редуктор.
Вместе с двигателем вращается и стартер.	Испортился замок зажигания.	Заменить замок.
	Отказ втягивающего реле.	Ремонт или замена втягивающего реле.

Если говорить про признаки неисправности бендикса , то можно слышать шум вращающегося стартера, при запуске автомобиля, а сам вал двигателя не прокручивается. Это ведущая шестерня не входит в зацепление с маховиком коленвала. Это и ответ на вопрос, как проверить бендикс стартера, не снимая его с автомобиля?

В таком случае, требуется замена бендикса на электродвигателе или его ремонт.

Ремонт обгонной муфты

Нужно взять подходящие по размеру ключи, отвертки и ваши «золотые» руки! Выполняя ремонт бендикса стартера своими руками, автовладелец в первую очередь должен попробовать очистить агрегат от загрязнения, без его разборки (а вдруг получиться — реанимировать).

Для этого нужно:

• снять стартер с авто;
• погрузить часть электромотора с бендиксом в емкость с бензином на 5-7 часов;
• иногда подходить и прокручивать шестерню муфты в бензиновой посудине;
• достать и хорошо просушить агрегат.

Если неисправность осталась, значит нужно снять и разобрать обгонную муфту стартера для ремонта.

Как снять бендикс со стартера (на примере ВАЗ 2114)

1. Сначала нужно снять минусовую клемму с аккумуляторной батареи и используя ключ, открутить верхние крепежные винты, которые присоединяют стартер к картеру сцепления. Третьего болта быть не должно, но если вам повезло – тогда нужно изловчиться, дабы его отвинтить.

2. Теперь нужно отсоединить провода подходящие к электродвигателю.

3. На этом этапе можно посмотреть состояние маховика (его зубья).

5. Теперь вы можете снять шайбу-скобу и с помощью ключа снять стяжные болты.

6. Осмотрите втулки на предмет износа.

7. Для последующих действий возьмите резиновый или деревянный молоток, которым нужно нанести несколько ударов по нижней части корпуса стартера и разъединить его.

9. Отверткой подцепите уши бендикса и достаньте их из вилки.

10. Теперь сбейте первое стопорное кольцо (можно с помощью ключа и молотка), а второе – снимите отверткой.

11. Снимите обгонную муфту.

Как осуществить замену механизма?

Возьмите новую обгонную муфту и установите на место изъятого бендикса. Обязательно промойте все детали механизма, пазы наружной обоймы, зачистите заусеницы на рабочих поверхностях.

Внимание: перед сборкой агрегата нужно обработать смазкой все подлежащие этому элементы механизма.

После установки стартера на место, подключите аккумулятор и заведите двигатель. Если все манипуляции были произведены верно – значит ваш автомобиль готов к эксплуатации.

замена бендикса стартера (инструкция).

На этом ремонт бендикса своими руками полностью завершен!

1. В процессе монтажа стартера важно проверить целостность шестерни бендикса и привода агрегата.
2. Стартер нельзя ронять, это сложный электроприбор, который может подвергнуться повреждению внутренних составляющих.
3. Перед тем как разобрать бендикс стартера, проверьте обязательно заряд аккумуляторной батареи. Такая проблема часто вызывает ложную панику и необдуманные действия мастера.
4. Если вы обнаружили треснутую или изношенную пластиковую шайбу, то ее нужно заменить.
5. При покупке нового бендикса, имейте при себе старый агрегат. Часто различные муфты отличаются между собой мелкими деталями, которые визуально не запоминаются.
6. При разборке стартера в первый раз, желательно процесс демонтажа записать на бумажку, дабы не допустить малейших оплошностей, при его сборке.

Сложности при разборке стартера

Наиболее распространенная загвоздка при ремонте бендикса – снятие стопорного кольца, и обратная его сборка.

У ограничительного кольца есть прорезь для стопорного. Одевается с противоположной стороны от бендикса.

При разборке втягивающего реле следует обязательно снимать контакты с обмотки, чтобы не повредить механизм. При размещении щеток внутри держателя необходимо визуально оценить их состояние, при расслоении нужно обработать их на точильном камне и вставить в отверстия держателя.

Хорошей Вам дороги и поменьше поломок!

Стартер является мощным электродвигателем постоянного тока. Он может сгорать по многим причинам, к примеру, из-за длительного удержания ключа в «запуске». Если стартер не крутится или из него слышатся щелчки, не следует сразу покупать новый, можно попытаться его отремонтировать. Часто именно замена бендикса на стартере ваз 2110 помогает все решить. На ваз 2110 замена бендикса стартера может быть проведена своими руками.

Для чего нужен бендикс

Бендикс является составляющей частью стартера(см.), без которой не запускается двигатель. Если при запуске слышится металлический звук, то в обязательном порядке требуется сменить бендикс, при этом нужно заранее демонтировать стартер.

Примечание! Признаком неисправности стартера считается его нестабильное функционирование.

При выявлении неполадок многие автовладельцы обращаются к мастерам, хотя необходимые меры можно предпринять самостоятельно. Для начала рекомендуется ознакомиться с руководством автопроизводителя, а также с его советами по устранению подобных проблем. Помимо этого перед самостоятельным ремонтом желательно ознакомиться с рекомендациями по безопасной работе с транспортным средством. Далее можно придерживаться следующих советов, помогающих правильно выявить неполадки стартера и устранить их без посторонней помощи. Итак:

• При помощи стартера происходит раскрутка коленвала, при этом в камере для сгорания создаётся необходимое давление для возгорания горючей смеси (особенно это касается дизельных двигателей). При нехватке мощности двигатель не будет запускаться. По данной причине нужно вовремя менять стартер, оценивая не только соответствие креплений, но и достаточную мощность для раскрутки двигателя.

• Внимание. В процессе монтажа стартера нужно обязательно проверить его исправность, а также целостность шестерёнок бендикса и привода самого стартера. Кроме этого, устанавливая стартер на своё место, нужно проверить верность центрирования.
• Осторожность. Стартер ни в коем случае нельзя ронять, поскольку он является сложным электроприбором, который подвергается повреждению внутренних составляющих. С этим прибором нужно обращаться с осторожностью и бережностью.

Установка стартера ВАЗ 2107

Работа по установке стартера не сложная, но крайне ответственная. Поэтому перед установкой необходимо произвести визуальный осмотр, проверить комплектацию, убедиться в работоспособности стартера, в наличии центрирующей втулки стартера.

Чтобы «вернуть» стартер на штатное место, необходимо проделать следующие операции:

Установить стартер на штатное место и прикрутить самым длинным из болтов, затем парой более коротких.

Установить силовой и управляющий провод, затянуть гайки крепления клемм.

Прикрутить опору жгута проводов стартера.

Установить аккумулятор, подключить к нему клеммы.

Установить (при наличии) грязезащитный щиток.

Совет: чтобы облегчить работы по снятию и установке стартера ВАЗ 2107, стоит перед началом работ снять воздушный фильтр на карбюраторном двигателе или растяжки впускного патрубка на инжекторе.

Замена бендикса и ремонт стартера

Для ремонта стартера требуются такие инструменты:

• накидные ключи;
• головки в наборе;
• несколько отвёрток;
• изолента;
• новый бендикс.

Когда пора менять бендикс

В ходе эксплуатации машин ВАЗ 2110 иногда водители могут замечать малую эффективность стартера, что влияет на функциональность двигателя, в результате автомобиль просто не заводится с первого раза.

Примечание! Некоторые путают эту проблему с разряженной аккумуляторной батареей. Чтобы исключить такую ситуацию, нужно проверить АКБ на предмет заряженности, и при необходимости произвести зарядку. Если же принятые меры не принесут требуемого результата, придётся ремонтировать стартер, во многих случаях это касается обгонной муфты.

Например, если при заведении двигателя «десятки» водитель будет слышать легкое потрескивание и ощущать заедание стартера, не обойтись без замены бендикса, другими словами, обгонной муфты.

Поэтапная инструкция замены бендикса

• Подготавливаются гаечные ключи, шестигранники и отвёртки. Далее нужно открыть капот и открепить «минусовой» провод от аккумуляторной батареи. Для удобства выполнения работ транспортное средство лучше загнать на яму для осмотра или на подъёмник. При установке защиты двигателя нужно обязательно снять её непосредственно перед ремонтными работами.
• Гаечным ключом откручивают крепления «плюсового» провода АКБ к втягивающему реле. После этих действий нужно снять две клеммы, при этом нужно отслеживать состояние проводной изоляции. Эти работы нужно осуществлять при использовании шестигранника, которым откручивают кронштейн.

• При помощи накидного ключа требуется отвернуть нижний болт, крепящий стартер. Такие действия, как правило, приносят много хлопот. Итак, накидным ключом откручивается фиксирующий болт снизу, после чего выворачивается верхний крепёжный болт. Для выполнения такого процесса понадобится трещотка, имеющая на конце кардан и две проставки. Теперь свободно отсоединяется кронштейн, который крепит стартер к блоку. Оборудование аккуратно извлекается.
• Отвинчиваются шпильки, проходящие вдоль стартера, которые фиксируют крышку, после чего стартер разделяется на две части. Крышку берут в руки и откручивают два винта, снимают кожух, стопорное кольцо и шайбу. С особой аккуратностью достаётся щетки(см.) с ротором. Всё детали тщательно прочищают щеткой.
• Стопорное кольцо нужно сбить вниз и попытаться снять с вала ротора. Далее требуется снять бендикс и сменить его. В процессе выполнения работ нужно не забыть проверить состояние вилки и втулки. Чтобы демонтировать вилку, нужно аккуратно вынуть резиновую заглушку и извлечь заменяемую деталь. Её освобождают от обоймы и тщательно осматривают.

• Следующий этап подразумевает выпрессовку втулки с помощью набора головок. В случае, если втулки чересчур изношены, потребуется их замена. Их обратно запрессовывают под воздействием молотка. Как правило, удары должны наноситься не с максимальной силой, при этом рекомендуется применять деревянную подкладку. Все составляющие собираются в обратном разбору порядке. Теперь можно спокойно проверить функциональность отремонтированного стартера.

По окончанию сборки стартера требуется завинтить все открученные ранее крепёжные гайки от крышки и хорошо затянуть хомут.Далее стартер устанавливается на прежнее место, только сначала подсоединяют питающие провода. Когда все гайки закручены и механизм находится на своём месте, подключают клеммы АКБ. Теперь можно проверить результат выполненных ремонтных работ.

Стоит заметить, что при покупке нового бендикса нужно иметь при себе старый экземпляр.

Очень часто различные муфты отличаются между собой мелкими деталями, которые визуально не запоминаются. В худшем случае можно приобрести неподходящий механизм.

Примечание! Треснутую или изношенную пластиковую шайбу, установленную на крышке стартера можно заменить. Если есть повреждения изоляции на шпильке механизма, её можно починить с помощью изоленты.

Сегодня любой ремонт машины можно выполнить на СТО, но в некоторых случаях можно обойтись и без этой услуги. Как правило, это касается мелкого ремонта или замены составляющих в механизмах. Таким образом, при помощи видео и фото можно заменить бендикс на стартере своими руками. При неоднократной разборке инструкция не нужна, так как всё можно сделать по памяти. Самостоятельный ремонт считается выгодным делом, поскольку цена услуг автосервиса далеко не демократичная.

При эксплуатации автомобилей ВАЗ рано или поздно водители отмечают, что во время пуска стартер менее эффективно крутит двигатель, и машина заводится не с первого раза.

Поначалу это списывают на разряженную АКБ. В таком случае рекомендуется проверить, не сел ли аккумулятор, зарядить его. Однако если подзарядка или замена аккумулятора не решила проблему, требуется ремонт стартера, и дело, скорее всего, в обгонной муфте.

К примеру, если при запуске двигателя «десятки» владелец регулярно слышит легкий треск, и после этого стартер заедает, скорее всего, требуется замена бендикса ВАЗ 2110, то есть той самой муфты.

1. Перед ремонтом снимаем клеммы аккумулятора, а лучше снять АКБ, и затем провода со стартера.
2. Снимаем стартер. Он должен крепиться на 3 болта, но обычно держится на двух, т.к. последний труднодоступен. Убираем теплоизолирующий считок, левой рукой вытягиваем стартер направо, до выхода из двигателя. Придется открутить провода, которые мешают достать стартер, и нужно не забыть обратно закрепить их в процессе сборки.
3. Отвинчиваем гайки на стартере, снимаем хомут. Плоской отверткой выталкиваем внутреннюю часть стартера, проверяем изоляцию на шпильках. Теперь можно снять оба стопорных кольца, для второго нужен ключ на 13.
4. Сбиваем кольцо с вала, поддевая отверткой, снимаем необходимую деталь.
5. Чтобы замена бендикса ВАЗ 2110 прошла успешно, при покупке нового лучше иметь на руках образец, поскольку обгонные муфты разнообразны и отличаются по конфигурации.
6. Сборку проводим в обратном порядке.

Если нужна замена бендикса ВАЗ 2107, ремонт также несложно провести, самостоятельно сняв клеммы с АКБ, откручиваем болты, крепящие стартер на «колокол» коробки. С завода крепление идет на 3 болтах, и если стартер еще не ремонтировался, потребуется лезть под автомобиль, т.к. откручивать последний болт неудобно.

• подав стартер вправо, убираем клемму от АКБ на втягивающем устройстве и тонкий проводок от замка зажигания.
• стартер разбираем, чистим, отвинчиваем втягивающее устройство, убираем толстый провод, вынимаем втягивающее. Заднюю крышку стартера вытаскиваем вместе с его средней частью и обмоткой.
• вытаскиваем шплинт, им же выбиваем стопор, вынимаем якорь с муфтой. Проверяем щетки, очищаем заднюю крышку стартерного устройства, заменяем втулку и тормозной диск крышки. После ревизии агрегат можно собирать, соблюдая обратный порядок действий.

Замена бендикса ВАЗ 2106 проводится также, отметим только: после снятия хомута, необходимо запомнить его положение. Далее с обратной стороны устройтсва отверткой выталкивается его основная часть, а затем муфта освобождается от вилки.

Необходимо просто отогнуть вилку отверткой и отжать фиксатор, далее сбиваем стопорное кольцо и получаем доступ к нужной детали. Покупая новую запчасть, сравниваем ее с образцом, поскольку даже на классику есть два вида — без вилки (российский) и с вилкой (украинский).

Обгонную муфту несложно заменить и на других автомобилях ВАЗ. Определить, когда потребуется замена бендикса ВАЗ 2114, можно по таким же признакам: его пробуксовка, треск во время пуска, двигатель заводится не сразу. Многообразие подобных деталей требует осторожности при выборе запчастей на замену.

Если слышен подозрительный скрежет в момент пуска, время от времени муфта выходит из зацепления или «грызет» зубцы маховика, она подобран неправильно и требуется срочная замена.

Если вам потребуется купить такой элемент на Ниву, Ладу Приору, Калину или нужна замена бендикса ВАЗ 2115, все запчасти можно подобрать в нашем каталоге либо приобрести по объявлению на сайте.

Являясь крайне важным элементом автомобильного двигателя, стартер обеспечивает ему возможность пуска поворотом ключа зажигания. Конечно, если он полностью исправен, а аккумулятор заряжен. Естественно, что, как и любой электродвигатель, автомобильный стартер требует достаточно бережного отношения и периодического проведения профилактических мероприятий. Так, в процессе эксплуатации следует помнить о кратковременном режиме его работы — не более 15 секунд, а при неудачной попытке пуска перерыв должен составлять не менее 30 секунд.

Достаточно важное значение в конструкции принадлежит такому элементу, как бендикс, в случае выхода которого из строя завести двигатель окажется невозможно. О поломке свидетельствует характерный металлический звук при попытке завести двигатель. Несмотря на то, что электромотор находится в полностью исправном состоянии, поломка бендикса делает пуск двигателя невозможным. Как правило, ремонт бендикса проводить нецелесообразно, и при возникновении проблем с ним куда проще осуществить его замену на новый — это предотвратит разбалансировку внутренних механизмов и существенно продлит срок его эксплуатации.

Подготовка к ремонту и демонтаж устройства

Работы удобнее проводить в специально оборудованном помещении – гаражном боксе. ВАЗ 2107 устанавливается над смотровой ямой, для проведения ремонтно-восстановительных операций необходимы набор гаечный ключей, комплект головок с воротком и приспособление для выпрессовки подшипника. В случае неисправности помимо бендикса еще нескольких узлов имеет смысл поменять стартер в сборе. На автомобиле, где в системе питания инжектор ремонтные работы лучше проводить снизу.

Порядок демонтажа стартера на автомобиле ВАЗ 2107 следующий:

1. Отключаем аккумуляторную батарею и вынимаем ее из моторного отсека.
2. Откручиваем клемму и отсоединяем клемму и провод, по которому подается питание на стартер.
3. Вывинчиваем болты крепления устройства, обеспечивающего запуск двигателя.
4. Вынимаем агрегат в сборе с механизмом подачи бендикса из отверстия в корпусе.

На автомобиле ВАЗ 2107 на двигателе, которого установлен инжектор, потребуется выполнения целого ряда дополнительных операций. В таком случае замена неисправного узла возможна только снизу. Для обеспечения доступа к узлу нужно снять стальную защиту и пыльники, закрывающие моторное отделение снизу. Остальные операции, проводимые на стартере, осуществляются аналогично описанному.

Зачем стартеру бендикс

Бендикс, или обгонная муфта, служит для передачи вращения от стартера к коленчатому валу двигателя и его раскрутки. Конструкция бендикса такова, что после успешного пуска двигателя и начала его самостоятельного вращения, его шестеренка разъединяется с коленвалом, и работа стартера прекращается. Несмотря на качественную сталь, из которой изготавливается бендикс, его зубья со временем изнашиваются, что приводит к трудностям при попытках завести автомобиль — шестеренка просто проскальзывает, и оказывается не в состоянии зацепить маховик коленвала.

О проблемах с бендиксом красноречиво свидетельствует такая ситуация, когда при повороте ключа зажигания стартер начинает вращение, но коленвал остается неподвижным, и запуска двигателя не происходит. Для самостоятельной диагностики обгонной муфты многие автовладельцы применяют простой, но неординарный метод. После демонтажа стартера и его фиксации в тисках он подключается к аккумулятору. Берется деревянный брусок и упирается в бендикс работающего стартера. Если он полностью работоспособен, брусок начнет стачиваться, если же бендикс застопорится, а стартер продолжит вращение, обгонную муфту придется заменить на новую.

Замена бендикса на стартере

Так как оригинальный бендикс достать не так просто, особенно для устаревших моделей автомобилей, важно определить, что именно бендикс виновен в проскальзывании. Возможно, износилось зубчатое колесо, входящее в зацепление с маховиком. Протестировать бендикс можно в сервис-центре.

Народные умельцы придумали оригинальный способ, как проверить эффективность бендикса. Стартер демонтируют и зажимают в тисках за ухо. Подключают его к аккумулятору. Когда стартер раскрутится, упираются в обгонную муфту деревянным бруском (из мягких пород). Если бендикс ещё работоспособен, он начнёт стачивать деревянный брусок. Появятся запах палёного дерева, дымок. Если из-за деревяшки бендикс застопорится, а стартер при этом продолжает вращение, значит бендикс требует замены. Конечно, такой метод диагностики не сертифицирован и выполняется на свой страх и риск.

О неисправности обгонной муфты может свидетельствовать следующий факт: при повороте ключа зажигания в положение «на старт» сам стартер крутится, но двигатель не вращается.

Поэтапная замена бендикса

1. На первом этапе необходимо демонтировать стартер. Но перед этим обязательно отсоединяется минусовая клемма от аккумулятора. Затем один провод отсоединяется от разъёма втягивающего реле, а второй откручивается гаечным ключом (чаще «на 13») на стартере.
2. Теперь окручиваются крепёжи, удерживающие стартер. В разных моделях авто своя система крепления. Чтобы добраться до стартера и вытянуть его, возможно, придётся демонтировать другие узлы автомобиля.
3. Уже сейчас можно визуально определить состояние зубьев маховика.
4. Если мы определились с заменой, разбираем стартер. Для этого откручиваем крепёж крышки стартера. Откручиваем крепёж выхода обмотки стартера на втягивающее реле. Достаём шайбу-скобу.
5. Окручиваем оставшийся крепёж и стартер разделяем пополам. Если внутри есть шарик – не потеряйте его.
6. Раз уж мы разобрали стартер, попутно проверяем другие его узлы, часто выходящие из строя: втулку, щётки, реле и т.д.
7. Если требуется, откручиваем втягивающее реле, вынимаем резиновую вставку и шайбу. Достаём сердечник втягивающего реле и оставшиеся детальки. Теперь возможен демонтаж бендикса на стартере.
8. Отвёрткой вынимаем из вилки «уши» бендикса.
9. Чтобы освободить стопор, опускаем вниз шайбу, поддевая её маленькой плоской отвёрткой. Вместо шайбы может быть стопорное кольцо: в этом случае удобно наставить на него гаечный ключ и лёгкими ударами молотка сбить его вниз.
10. Оставшееся стопорное кольцо отвёрточкой или съёмником поддевается вверх и стягивается с вала.
11. Всё, бендикс освобождён. Достаём его и устанавливаем новый исправный бендикс.
12. Сборка оставшихся деталей осуществляется в обратной последовательности.

Замена бендикса своими руками

Если принято решение менять обгонную муфту самостоятельно, следует быть готовым к определенным трудностям. Первое, что может вызвать некоторое затруднение — демонтаж стартера. Он крепиться к двигателю в трех точках, к одной из которых можно добраться только снизу автомобиля. Для этого потребуется либо подъемник, либо яма. После того, как стартер снят, потребуется сбить обе стопорных шайбы. Манипуляция это достаточно трудоемкая, и даже профессионалы, «вооруженные» большим количеством специального инструмента тратят на это немало времени и сил.

Внимание! Перед тем как заменить обгонную муфту, важно не забыть отключить устройство от аккумулятора — короткое замыкание может привести к достаточно серьезным последствиям.

Пытаться ремонтировать старый бендикс на стартере не стоит. Это связано с тем, что ресурс работы всех деталей в одном узле примерно одинаковый, и, если износилась одна из шестеренок, практически гарантировано следом «полетит» и следующая. К слову, стоимость бендикса не так велика. Алгоритм действий при замене бендикса на стартере следующий:

• раскрутить крепеж на корпусе стартера и разъединить его корпус;
• открутить реле, извлечь шайбу, резиновую вставку, сердечник реле;
• демонтировать непосредственно бендикс, для чего потребуется освободить стопор, конструкция которого может отличаться на разных стартерах;
• после этого старый бендикс снимается, и на место устанавливается новый;
• собирается конструкция в обратной последовательности.

Более подробно об этой процедуре рассказано на видео:

Проверка стартера ВАЗ 2107

Перед проверкой стартера необходимо тщательно очистить его от загрязнений. Затем следует убедиться в работоспособности тягового реле. Для этого необходимо подать на корпус стартера «минус», а на вывод «50». Исправное втягивающее (тяговое) реле выдвинет шестеренку стартера вперед, при этом произойдет характерный щелчок. Если реле исправно, необходимо при помощи мультиметра проверить обмотки стартера.
Для доступа к обмотке следует снять щеточный узел. Проверка производится в два этапа:

1. Проверка на замыкание. Подключить один щуп к корпусу, вторым последовательно касаться выводов обмоток. Если обмотка не замкнута, сопротивление должно быть не менее 10кОм.
2. Проверка на обрыв. Соединить щупы прибора с выводами обмоток. В случае обрыва мультиметр покажет «бесконечность».

Далее необходимо проверить обмотку якоря. Если якорь не замкнут, сопротивление между корпусом и контактными пластинами должно быть выше 10кОм.

Если стартер ВАЗ 2107 (карбюратор, инжектор) имеет замкнутые или оборванные обмотки, необходима его замена. Перемотать обмотку в условиях мастерской практически нельзя.

Диагностика бендикса — как выполнить ее правильно

Понять, что именно обгонная муфта является причиной трудностей с запуском двигателя не всегда бывает легко. Снимать каждый раз стартер для его проверки неразумно и слишком трудоемко, а причиной трудного пуска мотора может стать не только неисправность бендикса, но и проблемы с втягивающим реле или стершаяся втулка, на которую насажен вал стартера — замена муфты в этом случает проблему не решит. Диагностика бендикса требует демонтажа стартера, и многие специалисты предпочитают проверять его на специальных стендах, тестирующих его в двух режимах — под нагрузкой и без нее.

Иные способы проверки этого узла не могут дать точного ответа на вопрос почему периодически возникают трудности с пуском. Для этого процесса имеет значение буквально все — от степени заряда аккумуляторной батареи до состояния самого электромотора. Если опыта у автовладельца маловато, то пытаться самостоятельно продиагностировать стартер даже не стоит, поскольку несмотря на внешнюю простоту, его конструкция отличается достаточной сложностью, и любые непрофессиональные действия могут окончиться необходимостью полной его замены, который низкой стоимостью не отличается.

Преимущества редукторного стартера для ВАЗ 2107

Нередко одна запчасть может значительно улучшить характеристики автомобиля. Установка редукторного стартера на ВАЗ 2107 обеспечивает беспроблемный запуск двигателя. Замена стартера на редукторную модификацию обеспечивает:

• быстрый запуск двигателя;
• увеличение срока службы и интервалов между профилактическим обслуживанием стартера;
• увеличение энергоэффективности и мощности стартера при меньших габаритах и массе устройства.

Благодаря улучшенной энергоэффективности редукторный стартер позволяет завести автомобиль даже при сильно разряженном аккумуляторе в зимнее время. По утверждению владельцем “семерки” с таким типом стартера, завести автомобиль получается даже при практически полном разряде аккумулятора. Редукторный стартер экономит заряд аккумуляторной батареи, что важно при частых поездках на малые расстояния, когда интервалы поездок между запусками двигателя недостаточны для полного заряда АКБ.

Также редукторная модификация стартера имеет значительно больший срок службы, чем стандартный стартер ВАЗ 2107.

Особенности самостоятельной замены

Поскольку для того, чтобы заменить бендикс, стартер необходимо демонтировать, целесообразно провести его полную проверку. Для этого, помимо визуального осмотра следует использовать мультиметр, а также провести замер длины щеток, которые должны быть не менее 12 мм. Кроме этого, следует соблюдать некоторые несложные правила.

Одним из важнейших механизмов, без которого невозможен пуск двигателя в автомобиле является стартер, представляющий из себя достаточно мощный электромотор. При повороте ключа в замке зажигания на него подается напряжение, вследствие чего он начинает вращение — происходит пуск и начало самостоятельного вращение коленвала мотора. Для того, чтобы после этого автоматически завершить работу стартера, и разорвать его сопряжение с маховиком коленвала, любой стартер оснащен специальной обгонной муфтой, или бендиксом, как часто называют этот узел автовладельцы.

Когда бендикс исправен, проблем с пуском двигателя и последующим расцеплением стартера и коленвала не отмечается, и все происходит незаметно для водителя. Но бендикс представляет собой достаточно маленькую деталь, нагрузка на которую оказывается весьма значительной. Поэтому достаточно часто автовладельцы, при постоянных проблемах с запуском мотора, грешат именно на него. Любые неисправности бендикса требуют оперативного решения, поскольку помимо соединения с двигателем, бендикс оберегает сам стартер от перегрева, не позволяя развить слишком высокие обороты.

Диагностика неисправностей

Если не крутит стартер, то его нужно либо заменить, либо отремонтировать. Прежде чем начинать ремонт стартера ВАЗ 2107, следует выполнить диагностику для выявления неисправностей.

Основные причины неисправностей

Устройство стартера ВАЗ 21074 имеет аналогичное УАЗу и других моделей. Для диагностики лучше иметь схему из инструкции по эксплуатации.

Агрегат для запуска мотора

Для диагностики нужно снять стартер. Информацию о том, где находится и как снять устройство, можно найти в мануале. Демонтированный агрегат нужно очистить снаружи от загрязнений. Для проверки втягивающего реле его вывод «50» необходимо соединить с плюсом аккумулятора, а корпус агрегата с минусом (автор видео — АВТО РЕЗ).

Следует проверить клеммы, наконечники и соединения проводов. Если они окислились, их нужно зачистить, смазать вазелином и крепко затянуть.

Для проверки обмоток и якоря нужно выполнить последовательность действий:

1. Сначала демонтируют заднюю крышку и разъединяют щелочной узел.
2. Отсутствие замыкания проверяется путем соединения одного щупа мультиметра с корпусом, а второго по очереди к выводам обмоток пускателя. Значение сопротивления должны быть больше 10 кОм.
3. Затем щупы нужно соединить с выводами обмоток. Если значение стремится к бесконечности, это говорит о наличии обрыва.
4. Чтобы исключить отсутствие замыкания якоря на «массу», необходимо один щуп мультиметра присоединить к корпусу, второй по очереди присоединять к контактным пластинам. Показания сопротивления должны быть более 10 кОМ.

Проверка обмоток омметром

Существует несколько основных причин, почему не работает стартер на ВАЗ 2107:

1. После включения зажигания агрегат не крутит, только щелкает. Возможно, что разряжен аккумулятор.
2. Устройство крутит, но для запуска двигателя требуется время. Необходимо выявить неисправности и устранить их.
3. Если при повороте ключа устройство для запуска крутится, а двигатель ВАЗ 2107 не заводится, нужно поменять бендикс. При замене следует смазать все резьбовые соединения литолом. Кроме того, желательно проверить состояние венцов маховика.

Простая конструкция, надежная работа

Итак, бендикс обеспечивает разъединение стартера с двигателем, а пропорция при передаче составляет не менее 1:15. Конструкция обгонной муфты отличается простотой и надежностью. Она снабжается с обеих сторон особыми роликами, перемещающимися по специальным пазам. При подаче напряжения на стартер, обойма бендикса, которая располагается снаружи, начинает интенсивное вращение. Внутренняя же при этом вращается с меньшей скоростью, что приводит к втягиванию роликов к зауженной части пазов, и вызывает их защемление. Когда процесс происходит нормально, пуск двигателя будет удачным.

В том случае, когда проскакивает бендикс стартера, становится невозможным его зацеп за двигатель, т. е. не выполняется основная функция стартера. Это приводит не только к невозможности пуска мотора, но и к преждевременному износу самого электромотора, который в отсутствии нагрузки может развивать слишком большие обороты и перегреваться. Поскольку любая неисправность бендикса может становиться причиной сопутствующих нарушений в работе двигателя, устранять ее следует незамедлительно. При этом, наиболее рациональным шагом становится не ремонт, а замена бендикса на новый.

Устройство стартера автомобиля ВАЗ 2107

Устройство стартера ВАЗ 2107 в какой-то степени напоминает обыкновенный электрический двигатель. Основа конструкции — это так называемый башмак, который в действие приводится от ротора.

т, в свою очередь, начинает прокручиваться при подаче на него напряжения в 12 В. Это так называемый редукторный стартер. За генерацию магнитного поля отвечает обыкновенный электромагнит, который состоит из медной изолированной обмотки, металлического сердечника и щеток. На автомобиле ВАЗ 21074 используется аналогичная схема, но применяется несколько иное крепление — по 3 болтам. Щетки передают напряжение на ротор. Они изнашиваются не только из-за силы трения, но и из-за высокой силы тока, которая генерируется катушкой. За подачу электричества и своевременное отключение башмака отвечает реле включения стартера, располагающееся с ним в едином корпусе.

Принцип работы классического стартера на ВАЗ 2107 крайне простой: устройство подсоединено к коленчатому валу. При подаче напряжения на ротор он раскручивает и проворачивает кулаки. В итоге мотор запускается, после чего питание на свечи подается уже от генератора, а не от аккумуляторной батареи. При аварийном запуске двигателя используется аналогичная схема — искусственное прокручивание коленчатого вала.

Далеко не всегда двигатель не запускается из-за неисправного стартера. Вполне возможно, что проблема таится в проводке. Поэтому первым делом изучается схема подключения стартера и вся подводная проводка на наличие обрыва. Если такой обнаружен, участок придется заменить. Вместе с этим желательно проверить и работу предохранителя (он находится с левой стороны капота).

Также нужно упомянуть, что в некоторых моделях стартеров устанавливается защита — это дополнительное реле, которое автоматически отключает тяговое и предотвращает подачу электричества от аккумулятора уже тогда, когда двигатель работает. В заводской комплектации такие не были предусмотрены, но многие их устанавливают уже после определенного периода эксплуатации.

Ранняя диагностика, как способ избежать серьезных проблем

Самостоятельно распознать, что бендикс работает неправильно не составит труда даже для неопытного водителя. К числу верных признаков проблем с обгонной муфтой следует отнести следующие:

Симптомы достаточно характерны, и перепутать их с чем-то практически невозможно. Следует понимать, что, если своевременно не устранить данную неисправность обгонной муфты, стоимость которой невелика, можно потерять и сам стартер, заплатить за который придется куда более внушительную сумму. При этом, если при попытке запуска мотора стартер не жужжит, а издает резкий скрежет, за самостоятельный ремонт этого узла лучше не браться, а отогнать авто в ближайший сервис, что сэкономит время и средства.

Почему возникают проблемы с обгонной муфтой

На вопрос почему проскакивает бендикс стартера достаточно сложно ответить однозначно. Как показывает практика, практически 90% поломок бендикса происходит из-за механического повреждения/износа его зубьев. Избежать этого практически невозможно, поскольку узел всегда работает с очень высокими нагрузками. Особенно в холодное время года, когда загустевшее на морозе моторное масло не позволяет легко запустить двигатель. Сломанные или сточенные зубья восстановлению уже не подлежат.

Иного характера проблемы могут возникнуть в том случае, когда залипает разгонная муфта, продолжая передавать усилие от стартера к коленвалу уже тогда, когда двигатель начал самостоятельную работу. В этом случае реально потерять не только бендикс, но и сам стартер — такие случаи встречаются не так уж и редко. Все это прямо говорит о том, что, если проскакивает бендикс, пусть даже изредка, следует задуматься о его скорейшей замене. Не нужно забывать, что неисправность бендикса может обернуться серьезными поломками самого двигателя, устранение которых потребует серьезных финансовых вложений.

Замена бендикса — сделать самому или доверить специалистам

При возникновении проблем с пуском мотора, виной которым становится именно бендикс, оптимальным вариантом станет замена изношенного узла на новый. Ремонт, в принципе, возможен, но далеко не в каждом случае. Алгоритм самостоятельных действий автолюбителя при ремонте бендикса не отличается особой сложностью.

Несмотря на теоретическую возможность ремонта, необходимо понимать, что такой бендикс прослужит не слишком долго, и уже через небольшое количество времени все же потребует полной замены. Поэтому перед ремонтом следует все же задуматься, а стоят ли потраченные усилия и время того, что через 2-3 месяца эту деталь все же придется менять на новую. Конечно, если проскакивает бендикс стартера, вопрос что делать начинает волновать автомобилиста сразу, и оптимальным решением неизменно станет обращение к специалисту либо установка новой обгонной муфты самостоятельно. Процесс разбора этого зла можно посмотреть на видео:

Поиск неисправности стартера ВАЗ 2107

Ремонт стартера «семерки» по большей части подразумевает замену изношенных компонентов и деталей. Среди таких могут быть якорь, обмотка, щетки, реле включения стартера, статор. Самое сложное — это диагностика поломки. Специалисты рекомендуют начинать с проверки цепи замыкания. Для этого понадобится обыкновенный мультиметр с функцией прозвонки электрических цепей.

Чтобы снять стартер, достаточно открутить болты, на которых он держится. Сделать это можно только на эстакаде. В экстренных случаях можно просто пролезть под капот. Первым делом отсоединяются провода, которые подходят к реле. Естественно, что перед этим нужно снять минусовую клемму с аккумулятора, чтобы предотвратить короткое замыкание.

После того как выполнено снятие стартера ВАЗ, можно приступить к его разборке. Первым делом раскручивается реле, после чего — зажимные шпильки. Далее снимается нос, а затем извлекается втягивающее реле стартера. Там, кстати, расположена медная пластина. Ее обязательно нужно очистить от гари и смазать силиконовым маслом (в месте крепления). После извлечения якоря с обмоткой можно снимать и щетки. При необходимости они заменяются. Если ресурс еще не использован, то достаточно будет просто очистить от гари и установить обратно на место.

Если не работает реле стартера ВАЗ, то его без проблем можно заменить на новое. Благо такие продаются практически в каждом магазине автомобильных запчастей. Если он неисправен, при попытке его провернуть с зажатыми клеммами мультиметра не выполняется прозвонка. Ремонтировать его бессмысленно, поэтому просто меняют.

Если нужно поменять якорь, то следует учитывать, что после этого в течение нескольких дней выполняется так называемая притирка.

Стартер может работать нестабильно, но это нормально. В крайнем случае снимите кожух башмака и смажьте там все солидолом (а лучше силиконовой смазкой).

При диагностике стартера мультиметром нужно учитывать следующее:

• провода обязательно должны быть отсоединены;
• минус — это корпус самого стартера;
• на ВАЗ 2107 инжектор стартер отличается только креплением;
• обмотку якоря следует проверять на наличие сопротивления.

Прежде чем приобрести новую деталь

Многие автомобилисты, особенно начинающие, ошибочно считают, что достаточно один раз посмотреть на бендикс, чтобы потом приобрести новый, аналогичный изношенному. На самом деле это далеко не так, и большинство из них имеют малозаметные отличия, визуально определить которые может далеко не каждый. Необходимо тщательно сравнить технические характеристики ранее использовавшегося бендикса и новой модели, а также сравнить номера на муфте и самом стартере.

Профессионалы рекомендуют при замене бендикса вследствие его износа, параллельно провести полную диагностику стартера. Это позволить устранить небольшие проблемы, к примеру, заменить изношенные щетки, протестировать обмотку и т. п. Если выполнять такие работы отдельно, это потребует трудоемкой процедуры демонтажа стартера и значительных затрат по времени.

122. Замена бендикса редукторного стартера и ремонт трамблера

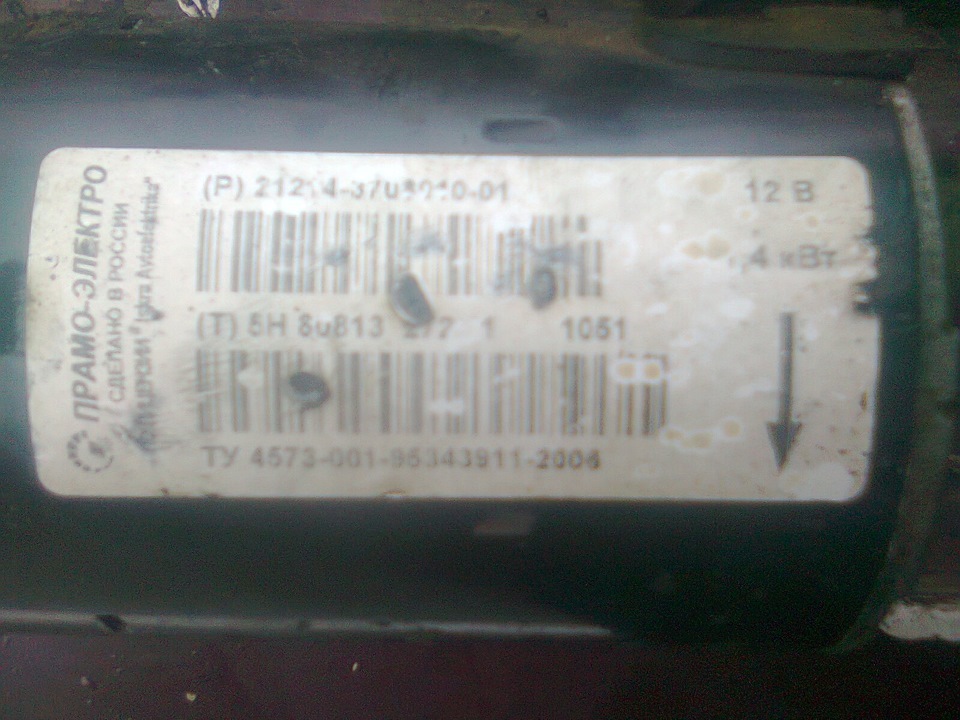

Всем привет. Сегодня решил заняться ремонтом машины. Давно началась неприятная вещь. От приемной трубы стартер нагревался и на горячую бендикс проскальзывать. Ну как то было это редко, не стал заморачиваться. А тут стало редко, но по долгу не возможно было запустить ДВС. Вот и решил сегодня отремонтировать стартер. Заодно купить резиночку на винт качества смеси ХХ, который вчера хотел слинять с законного места благодаря задубевшей резинке. Вызвал брата для перевозки моей пятой точки по магазинам за запчастями. Снял сразу стартер: ПРАМО-ЭЛЕКТРО редукторный 21214 мощностью 1.4кВ.

Покупал я его в Мае 2012 года в Москве, цену уже не помню. Работал исправно все время, но тут вот начал бендикс подводить.
Разобрал его и взял образец для продавцов.

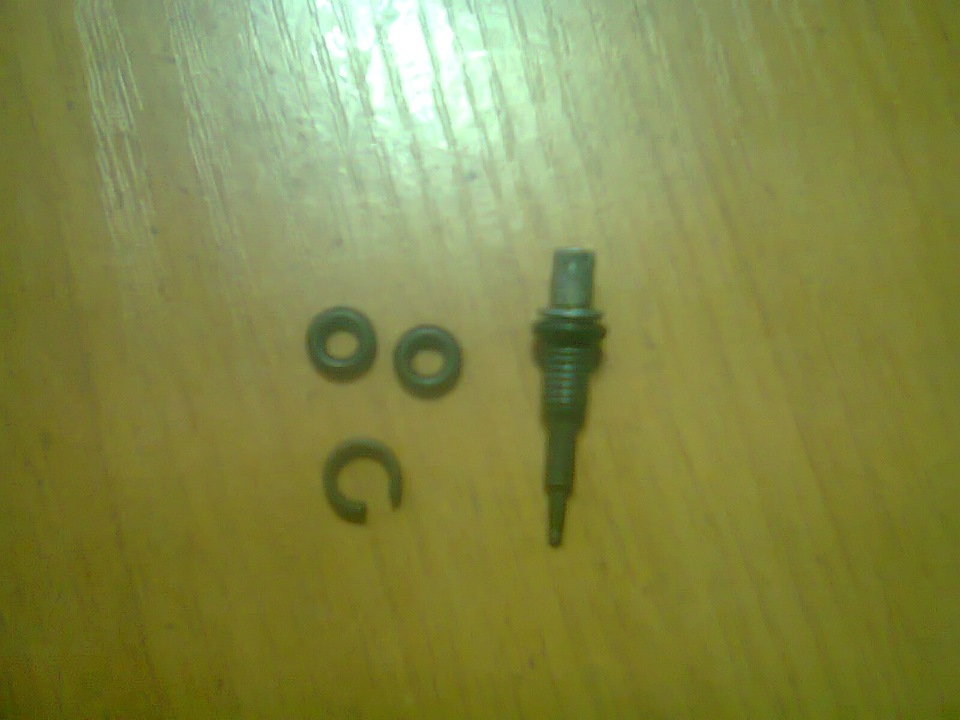

Дальше отправились по магазинам, в первом мне покачали головой, но я купил там 3 резинки для винта 😀 диаметром 7мм по 3 рубля деревянных.

Во втором и в третьем так же все безрезультатно. Поехал в последний уже без надежд. Показываю, рассказываю и говорю: ПРАМО. Продавец: ПРАМО?! ЩА ГЛЯНУ! Долго искал, даже сказал что нету, но решил переискать и откуда то откопал. Только сразу сказал что оригинал стоит 600 руб., а эта китайская сыромятина по 350 руб. и сколько проходит продавец сам был под сомнением. С виду вроде блестит, но как поведет себя, покажет только время . Пришлось купить, т.к. видимо редкая вещь в нашей местности. Конечно же попросил привезти оригинал, когда поедет за товаром.

Дальше приехали и начал я разбирать конструкцию, чтобы заменить бендикс. Изначально стопорное кольцо не мог выбить, по этому решил отмыть все старое, заново смазать и собрать, а новую оставить на лавке запасных. Ну проделал я все процедуры, собрал, поставил.

На холодную себя хорошо повел, пока машина грелась поменял винт качества с новой резинкой и отрегулировал карбюратор. Прокатился, км.3 и решил проверить как себя чувствует стартер. И он с**а опять буксует. И тут я услышал какое-то шарканье в районе трамблера. Внутри что то задевало. Визуально все было внутри нормально. При откручивание гайки шум пропадал. Решил снять трамблер и проверить что с ним. Как показало вскрытие что в опорной пластине датчика Холла (на рис. №23) подшипник полу заклинивший.

В следствие этого при затягивание гайки крепления трамблера вал который вставал немного криво, обороты изредка плавали и при 900об. моргала лампа масла. Пришлось разобрать весь трамблер, отмыть подшипник и весь корпус бензином и смазать смазкой. Потом все собираем в кучу и ставим на место. Теперь все отлично работает и ничего не шаркает и не плавает.
Но стартер не давал покоя. Как же так, пол дня потрачено на него, а он по прежнему не исправен. Пришлось снять его, с гараже разобрать, стопорные кольца выбил дома при помощи головки на 13, заменил бендикс и забил обратно стопора.

Ну вроде все. Прикручиваю на место, поворачиваю ключ и стартер запускает холодный ДВС. Сделал 10 попыток и все попытки были успешными. Греть конечно не стал, завтра проверю как на горячую. Закрываю машину, заношу инструмент в гараж и сразу взгляд падает на шайбу около стола. Только этого не хватало! Сразу вспомнил, что такая шайба стояла в механизме с бендиксом под тремя шестеренками. Видимо когда я забивал стопорные кольца шайба то и вылетела, а я не заметил. Вот *цензура*. Сначала подумал оставить на завтра, но все таки душа была не спокойна, стартер ведь теперь работает, но не в полной комплектации. Пришлось опять потратить 20 минут на демонтаж, установку шайбы на место и монтаж стартера. Теперь вроде все работает, все настроено, все отрегулировано))) За качество фото не пинайте, снимал на фонарик от Нокии хD
