Как очистить глухое отверстие под тормозной палец

Смазка для направляющих тормозных суппортов: как, чем и зачем смазывать

Состояния направляющих суппорта нужно проверять при каждой замене колодок. Для этого нужно снять тормозной механизм со ступицы — цилиндр должен перемещаться на направляющих с небольшим усилием.

Более надежный вариант проверки — отсоединить цилиндр от направляющих. В свободном состоянии палец должен сдвигаться за счет упругости резинового чехла.

Если палец перемещается с затруднением, то, возможно, старая смазка загустела или внутрь попала грязь из-за поврежденного защитного чехла. Но в любом случае узел придется разбирать, детали очищать и смазывать.

Чем смазать направляющие тормозного суппорта?

Для направляющих пальцев необходимо использовать специальную смазку. Она должна быть влаго- и термостойкой (рабочий температурный диапазон от —40 до +200 о С), износостойкой при малых перемещениях и нейтральной к резиновым деталям.

Ассортимент таких смазок небогат. Но в продаже есть как импортные, так и отечественные средства. Например, TRW PFG110, Niglube RM, Febi 31942, Molykote 31942, а также PAG и MC 1630 (производитель ВМПАВТО).

В продаже много смазок для тормозных механизмов, но большинство из них рассчитаны на смазку боковых поверхностей тормозных колодок, чтобы они легко перемещались по своей направляющей. Их еще называют противоскрипными смазками.

Не путайте со смазками для направляющих пальцев. Противоскрипными препаратами также смазывают обратную сторону тормозной колодки, которая контактирует с торцевой поверхностью поршня тормозного суппорта.

Можно ли смазывать суппорты графитовой смазкой, литолом и прочими подручными средствами?

Если вместо рекомендованной специальной смазки воспользоваться тем средством, что есть под рукой — литолом, медной, графитовой смазками или касторовым маслом, — это приведет к разбуханию резино-пластиковых втулок направляющих пальцев. Соответственно, они потеряют подвижность, и тормоза начнут подклинивать.

В придачу разбухнут и могут соскочить с посадочных поясков защитные резиновые чехлы.

Кроме этого, отсутствие в смазке необходимого комплекса противозадирных присадок, рассчитанных на малые перемещения, приводит к ускоренному износу рабочих поверхностей направляющих пальцев и быстрому их выходу из строя.

Как смазывать направляющие суппорты?

Перед нанесением новой смазки необходимо полностью удалить старую. Для этого лучше использовать аэрозольный баллон с моющим составом. Он хорошо удаляет смазку из глубоких колодцев, в которых передвигаются пальцы.

Для смазки достаточно нескольких граммов свежей смазки. Некоторые производители для такого случая выпускают смазку в маленьких пакетиках, по 5 граммов. Одного такого достаточно для смазки двух тормозных механизмов.

Не забудьте проверить состояние защитных резиновых чехлов. Если есть трещины и порезы, чехлы нужно обязательно поменять. В этом случае обратите внимание и на состояние пальца — при сильном износе из-за попавшей внутрь грязи его придется заменить.

Пальцы продают обычно в комплекте с чехлами и смазкой. Рекомендуем приобретать либо оригинал, либо детали компании Frenkit — крупнейшего производителя деталей тормозных систем для европейских, японских и корейских моделей.

Чистка направляющих суппорта Varga. Замена колодок. Часть 1.

Вот и пришла весна. Пора сделать чистку и смазку направляющих, а также скоб и суппортов.
Если хотя бы два раза в год производить эту несложную процедуру, то состояние вашей тормозной системы будет в полном порядке.
При замене передних пружин обнаружил также сильный износ одной из колодок моего старого знакомого проблемного левого суппорта.
Проблема подклинивания левого суппорта так и не ушла.

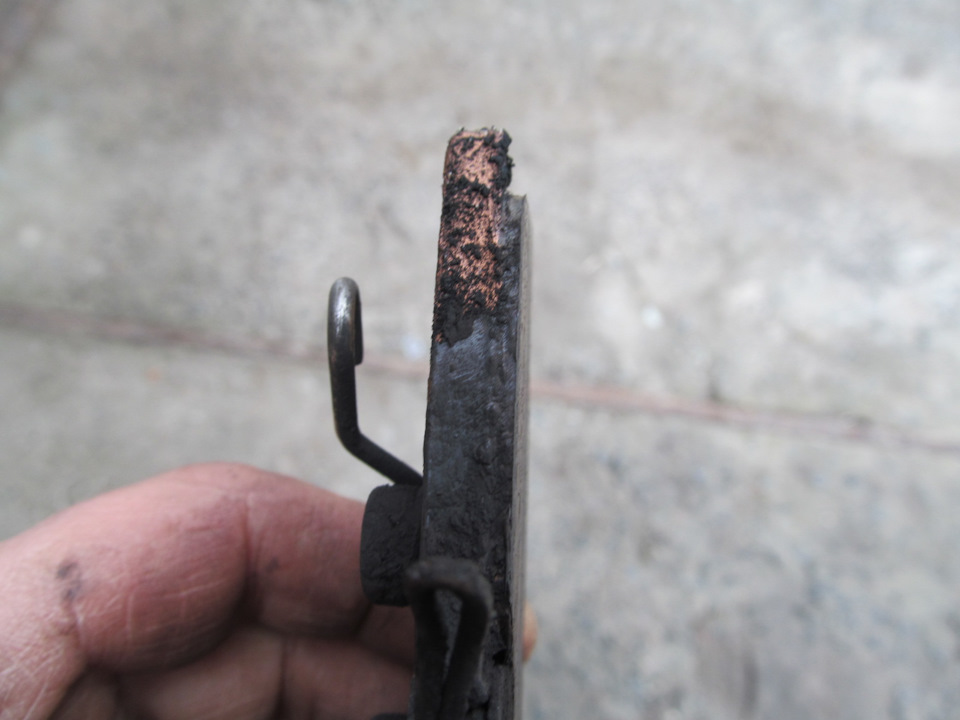

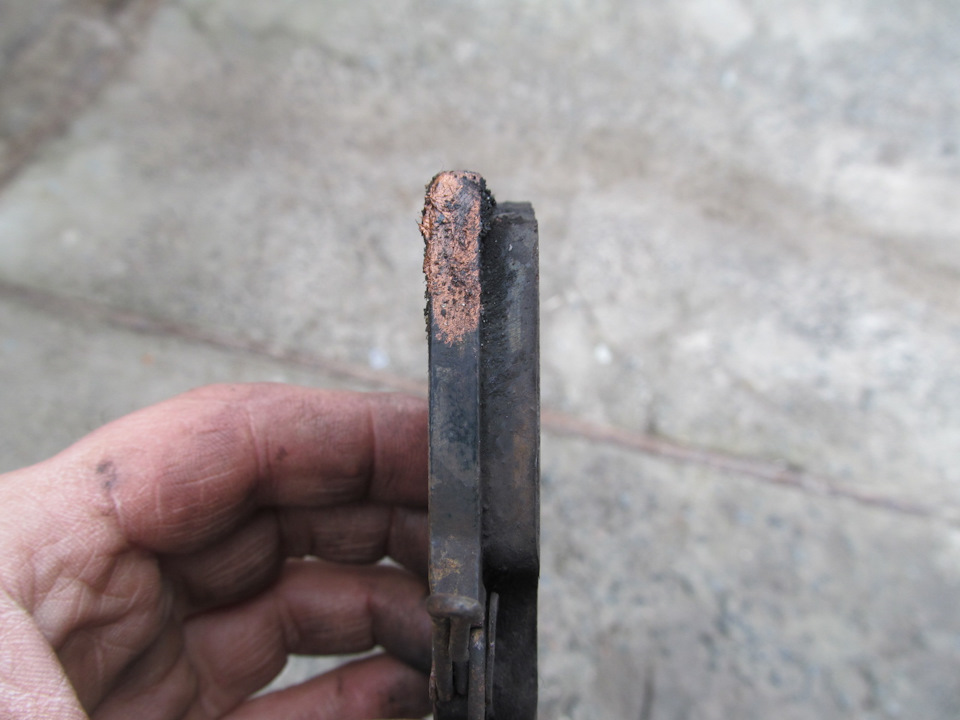

Вот в каком состоянии была внешняя колодка левого суппорта.

Внутренняя колодка левого суппорта была еще в неплохом состоянии. Толщина фрикционной накладки 6 мм, еще могла поработать.

Решено было решить проблему хорошей чисткой направляющих и заменой тормозных колодок.

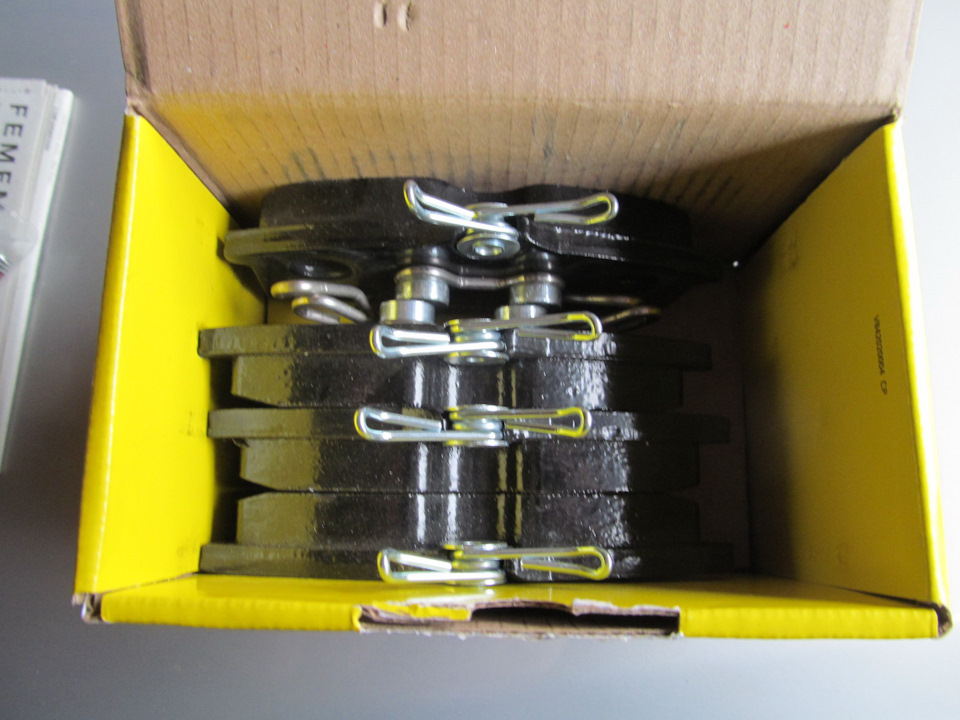

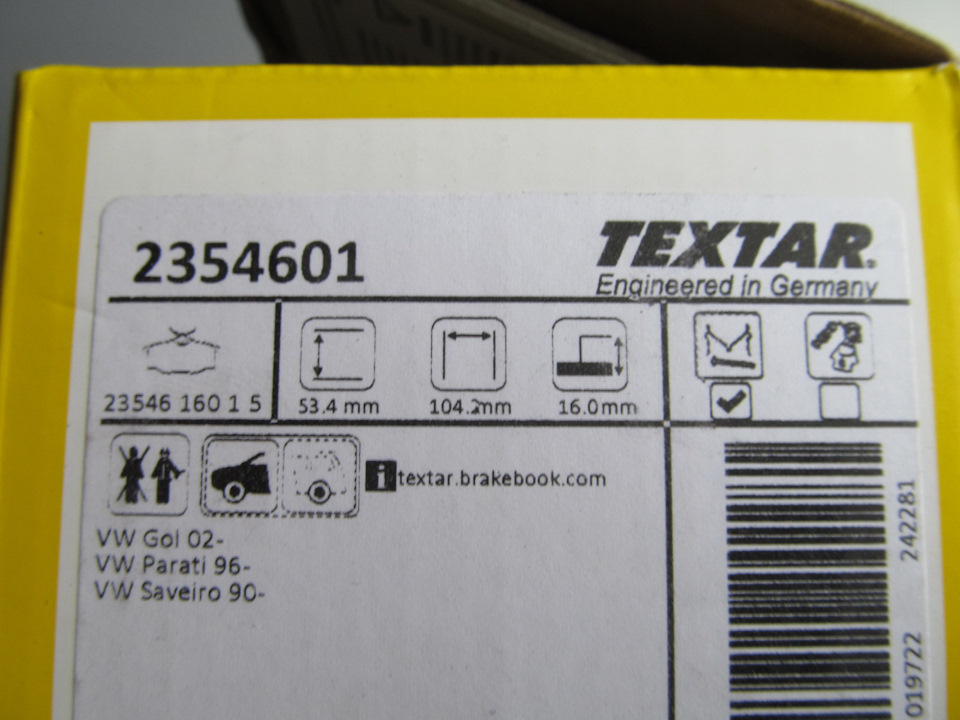

Хотел приобрести колодки Brembo, но как всегда, не срослось и были приобретены старые знакомые колодки.

Начал я с замены колодок на правом переднем колесе.

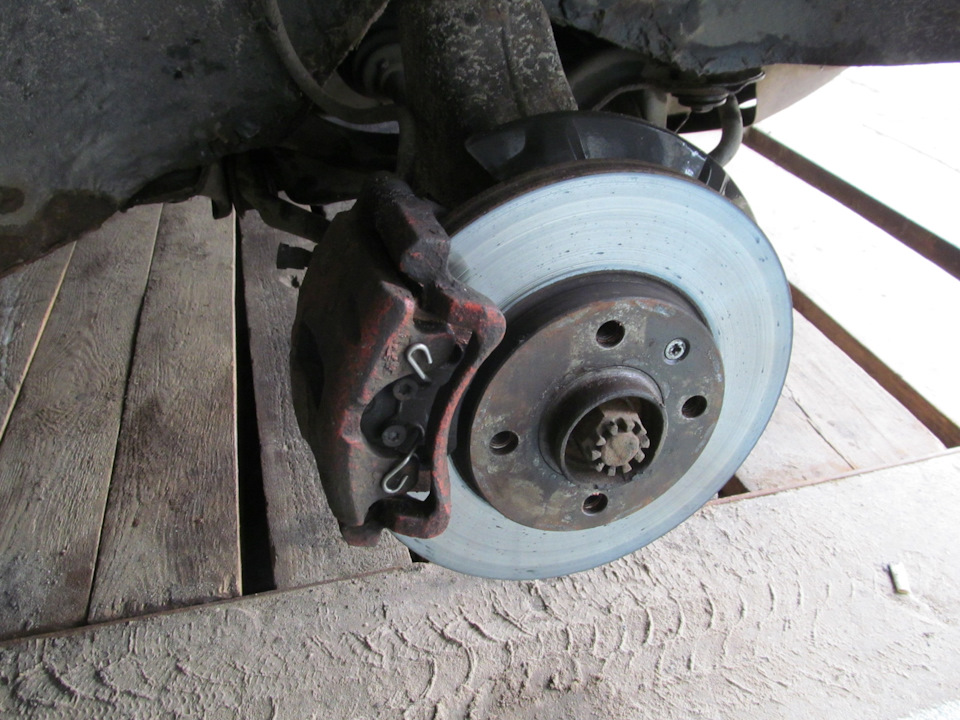

Ставим машину на домкрат и снимаем правое колесо.

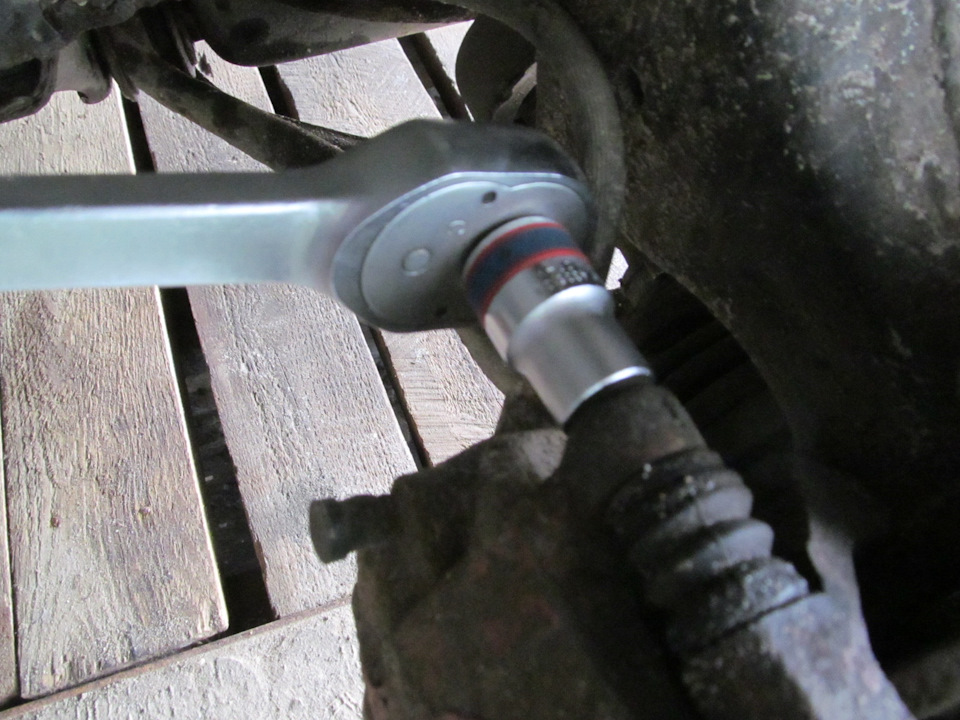

Трещоткой с головкой на 13 откручиваем два болта направляющих.

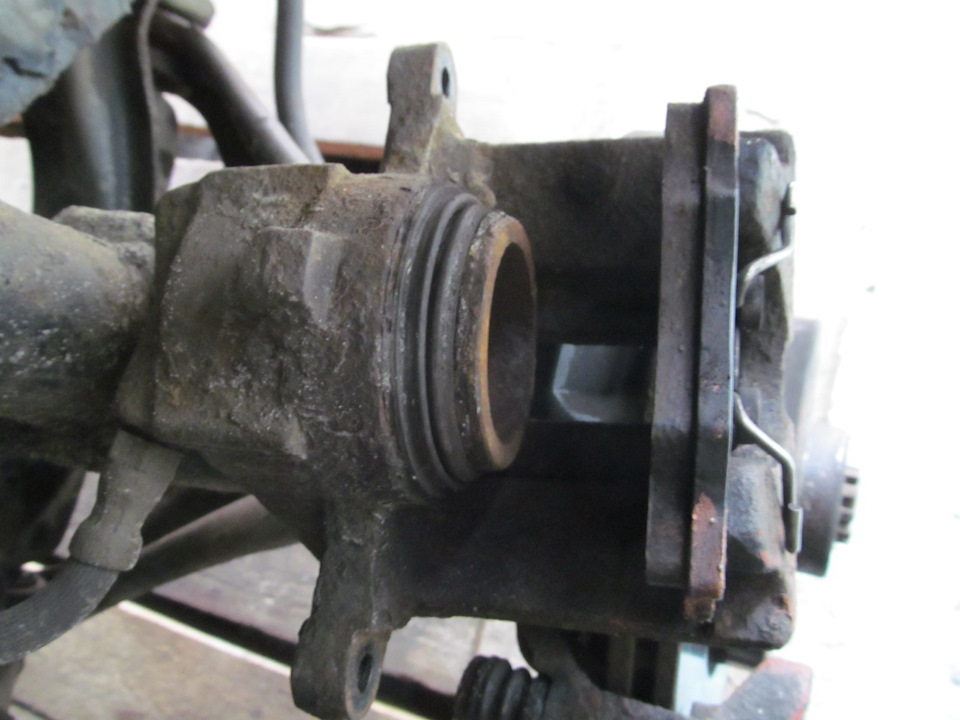

Снимаем суппорт и пока подвешиваем его. Он нам пока не нужен.

Снимаем колодки с суппорта и скобы. Износ колодок на правом суппорте практически одинаковый разница в 1 мм.
На внешней колодке толщина фрикционной накладки 6 мм, на внутренней колодке 7 мм.

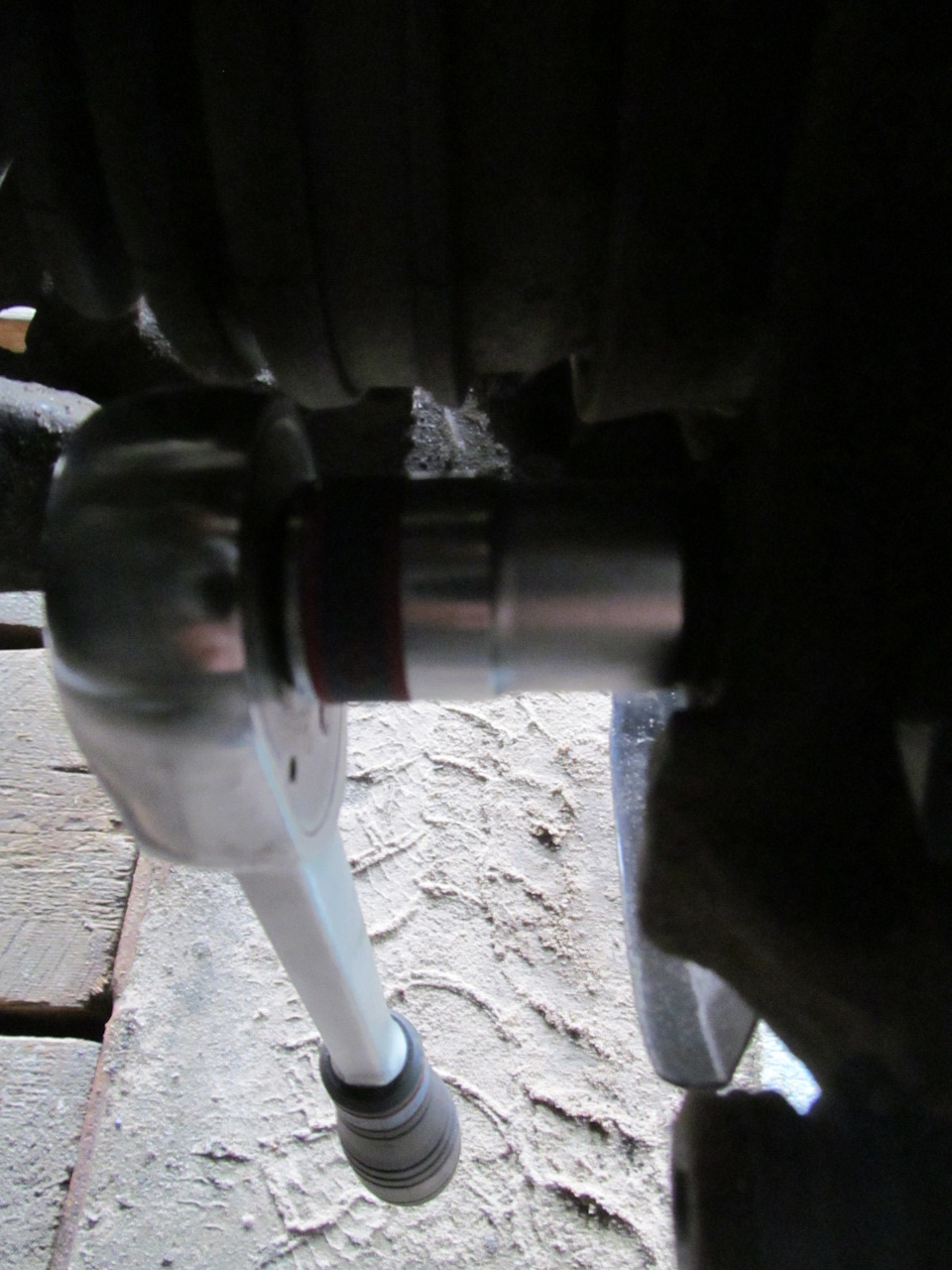

Трещоткой с головкой на 15 откручиваем два болта крепящих скобу к стойке.

Снимаем скобу для очистки.

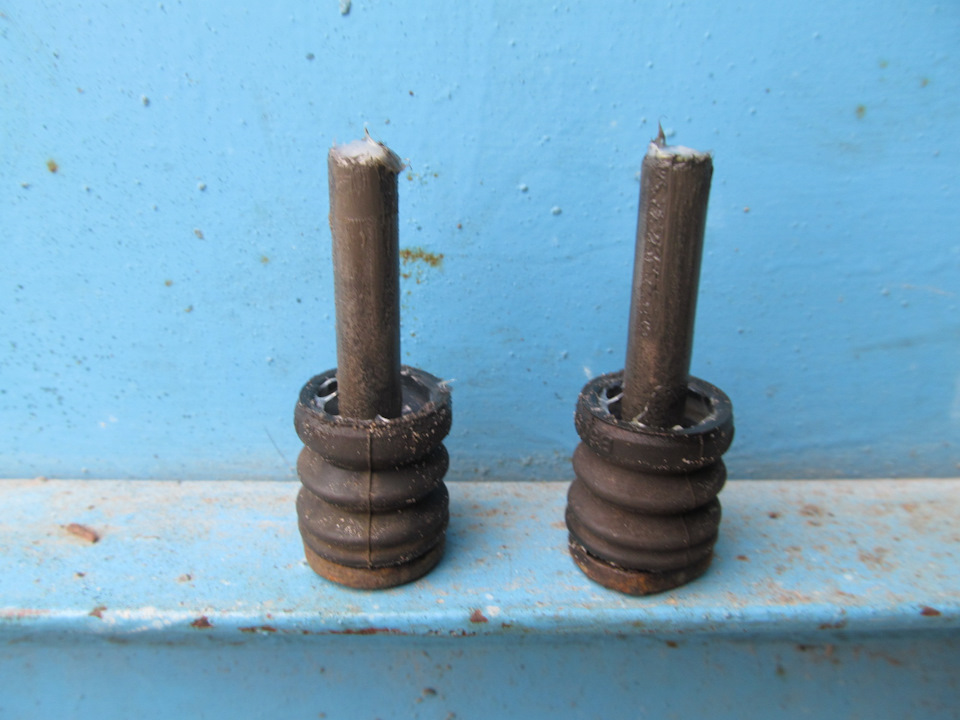

Извлекаем направляющие. Видно, что смазка уже несвежего вида. Пыльники в хорошем состоянии, менял еще перед зимой на новые.

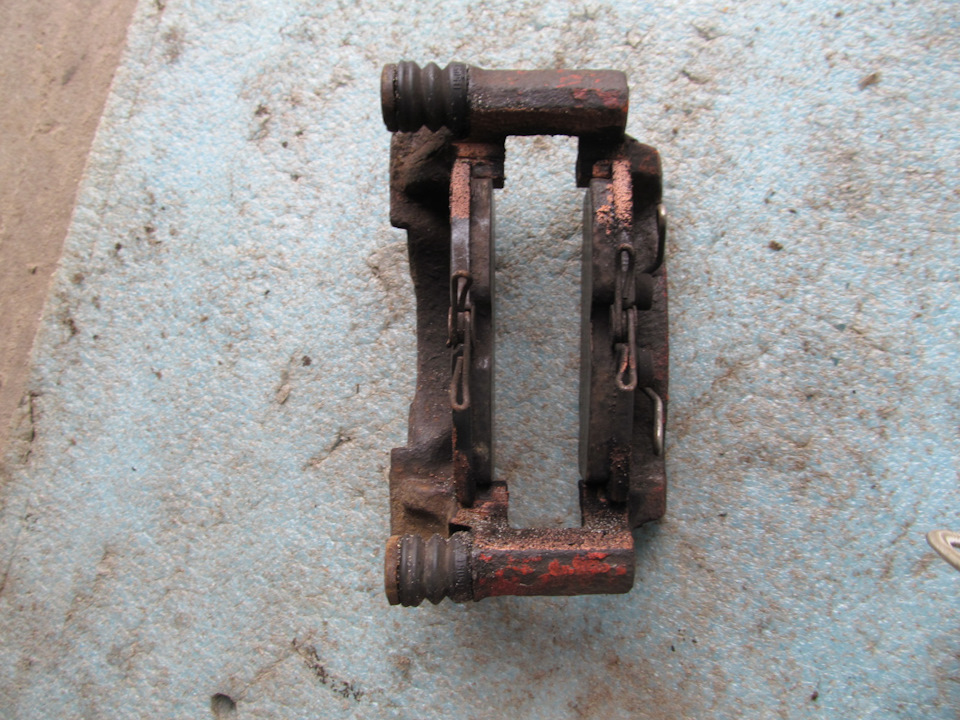

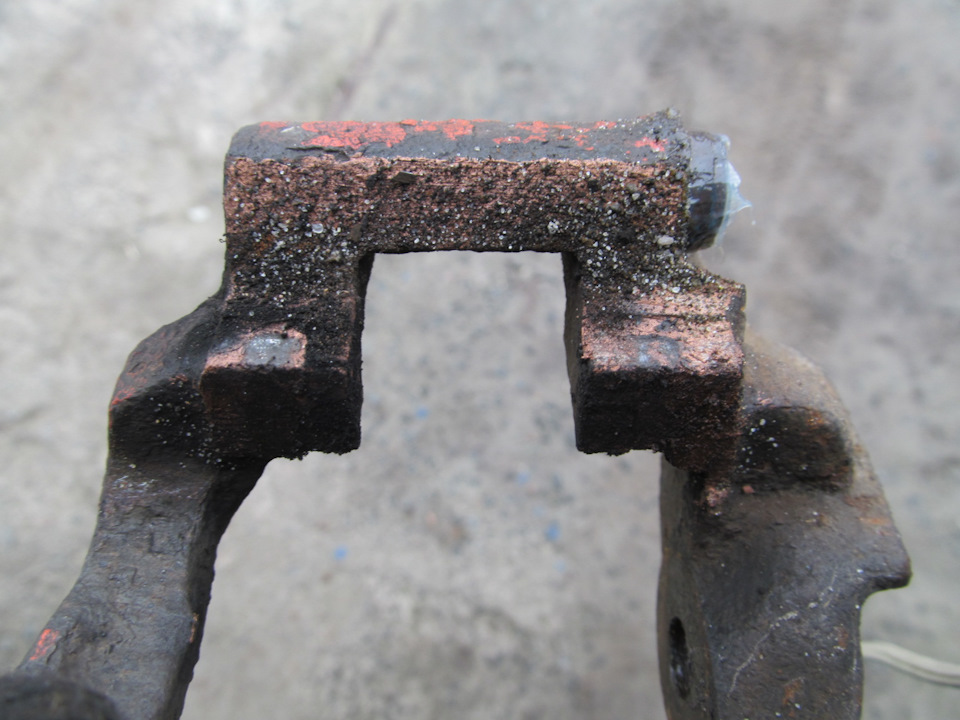

Вот в таком состоянии у меня скоба правого суппорта.

Нам надо очистить скобу от следов износа колодок.

Берем щетку по металлу и тщательно чистим скобу от грязи и отложений.

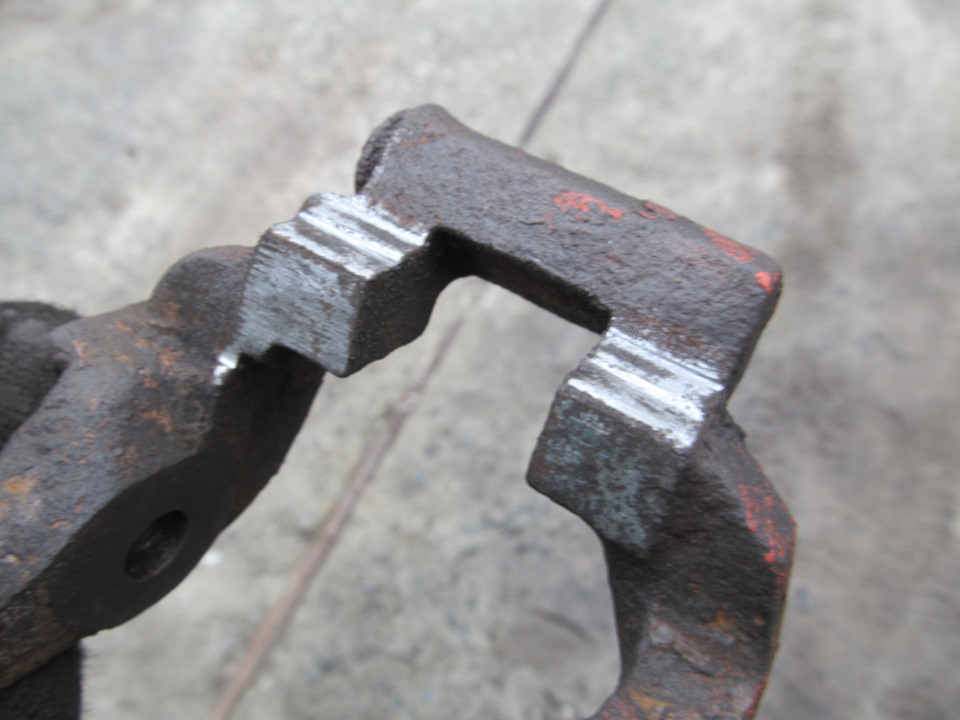

Места на скобе, где вставляются колодки, зачищаем напильником.

Начинаем самую ответственную операцию, вычищаем отверстия в скобе, куда вставляются направляющие.

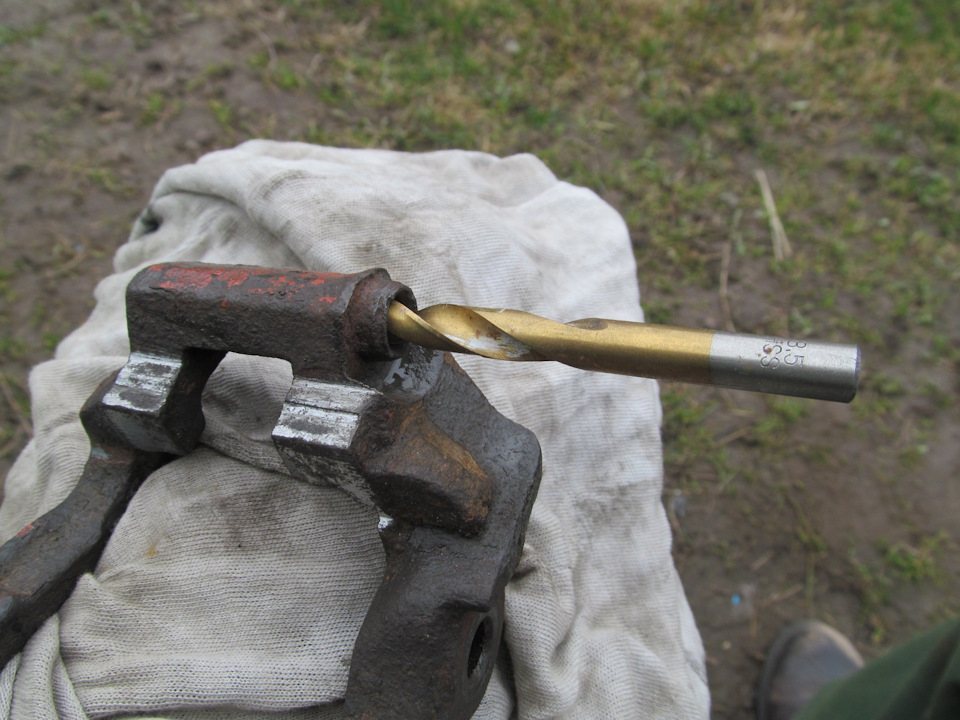

Берем сверло диаметром 8,5 мм и аккуратно вычищаем им всю грязь внутри.

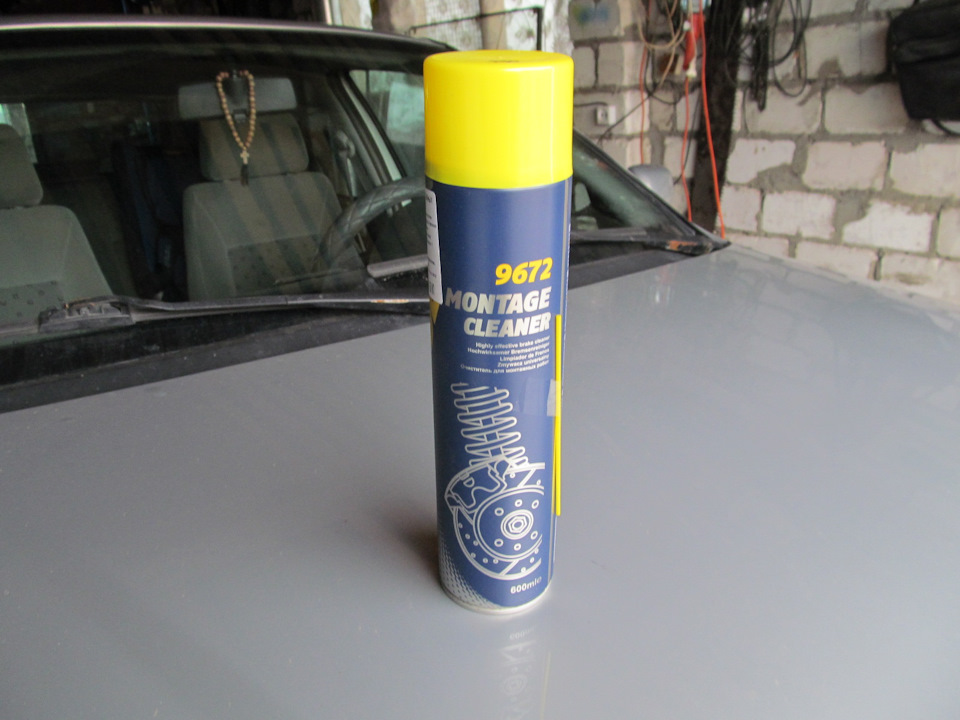

Затем с помощью очистителя тормозных систем вымываем остатки грязи из отверстий.

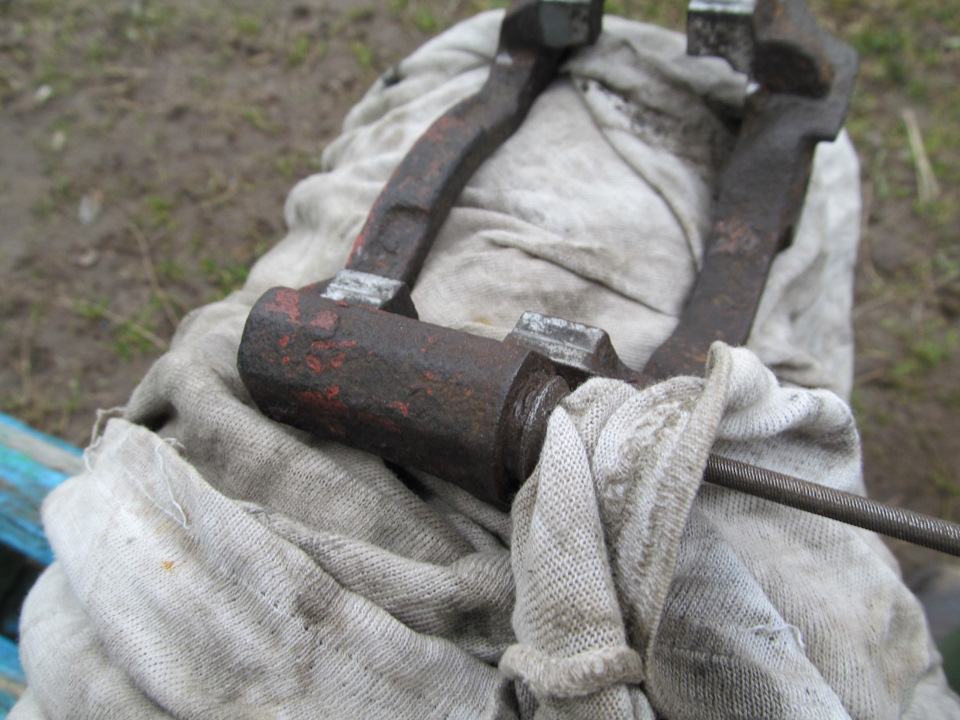

Затем берем подходящую по диаметру отвертку и обмотав ее тряпочкой тщательно и аккуратно вычищаем все внутри.

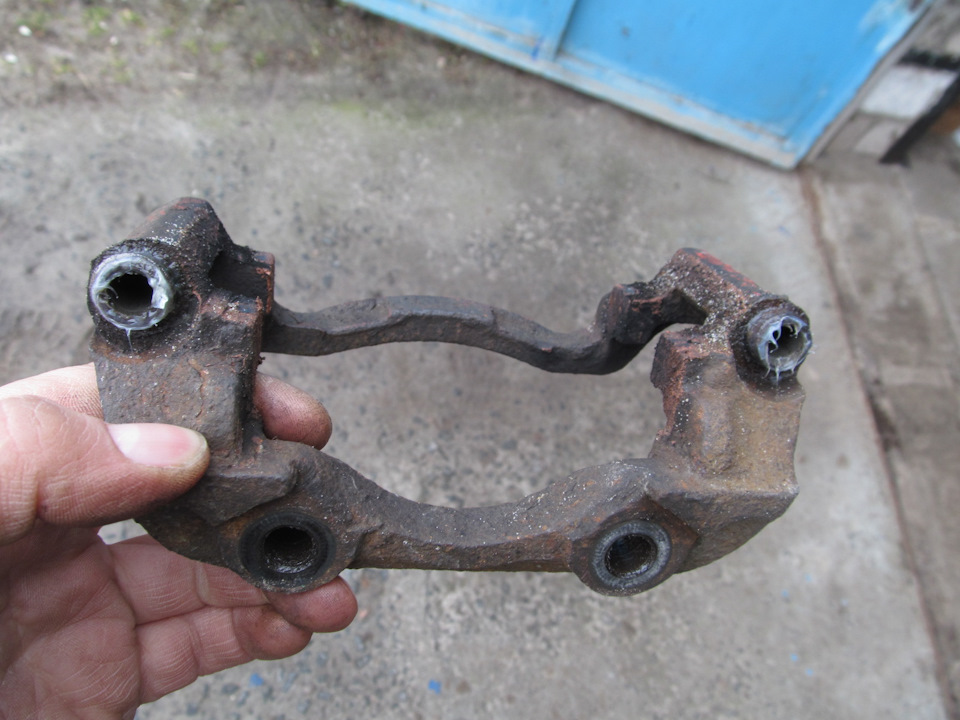

На скобе правого суппорта коррозия уже съела немного грибок для установки пыльника.

Технология и препараты для ухода за направляющими тормозов

При обслуживании тормозных суппортов или полной замене рекомендуют смазывать их трущиеся поверхности: направляющие (пальцы), поршень рабочего цилиндра, прижимные скобы. Об этом написано в мануале любого авто. Но если делать это неправильно и непригодными для этого смазками, то можно привести в негодность большинство составляющих суппорта.

Для понимания как правильно смазывать все элементы суппорта, и чем можно проводить такое обслуживание, изначально стоит разобраться в следующих вопросах:

1. В каких условиях приходится работать этому элементу дискового тормоза.
2. Каким требованиям должна соответствовать выбранная для него смазка.

Каждому свое: требования к смазке направляющих суппортов

Для закрытой конструкции направляющих пальцев суппорта, а смазывать можно только закрытые пальцы, подходит далеко не каждый состав. Например, здесь неуместны смазки широкого спектра применения, такие как Солидол или Литол-24. Зная требования к тормозной химии, комментарии здесь излишни:

• Термостойкость. При торможении детали обильно нагреваются, в том числе и корпус суппорта. Смазка должна сохранять рабочие свойства при температуре +200°C.
• Водоотталкивающий эффект. Тормозные суппорты не защищены от попадания воды, поэтому смазочный состав не должен смываться под действием жидкости.
• Нейтральное отношение к тормозной жидкости.
• Морозостойкость. При отрицательных температурах узел должен сохранять подвижность.
• Нейтральность к резине и пластикам. В закрытой конструкции присутствие пыльников и чехлов неизбежно. Смазка не должна их разрушать или увеличивать в размерах.

Рекомендации по выбору

Основное требование к смазкам для суппорта, она должна быть высокотемпературная, предназначаться для автомобилей. Для смазывания узлов в труднодоступных местах удобно применять липкие пасты в аэрозольной упаковке. Например, Wurth HHS 2000. Она липкая и легко удерживается в местах, где жидкие масла вытекают, густые отделяются от поверхности при вибрации и динамических нагрузках.

Для направляющих пластин колодок хорошо подходит паста ATE, но ею нельзя смазывать манжеты, резиновые детали и направляющие суппорта.

Для нормальной работы тормозной системы, надо правильно подбирать смазку, соблюдая все рекомендации производителей.

Базовая основа смазочного состава

Если говорить предметно, то предъявленным критериям соответствует только химия на основе синтетических масел. И не идите на поводу у некомпетентных продавцов, которые советуют использовать противоскрипную пасту, предназначенную для нанесения на нерабочие стороны колодок. Это один из методов борьбы со скрипом тормозов, проблемы, решения которой мы уже обсуждали.

Составы на минеральной основе, а также противоскрипные продукты на базе меди или керамики приводят к разбуханию пыльников и коксованию пальцев, в результате чего происходит клин тормозов. Синтетические же аналоги нейтральны к резине, плохо испаряются и содержат в своем составе загуститель. Именно благодаря ему смазка остается пластичной и не стекает при высоких температурах.

Как выявить хроническую сердечную недостаточность

Осложнением большинства болезней сердца при отсутствии лечения является хроническая сердечная недостаточность. Она характеризуется невозможностью сердца перекачивать кровь по организму в должном объёме. В результате чего ткани и органы испытывают недостаток питательных веществ и кислорода.

Смазка для направляющих суппортов: конкретные примеры

Узкоспециализированную химию не всегда отличают тематические надписи. Чтобы удостовериться, что в руках именно то, что нужно, в большинстве случаев придется ознакомиться с обратной стороной упаковки, вникнув в суть мелкого шрифта. Другое дело, отправится в магазин, будучи подкованным названием конкретного состава. Для «направляек» их не так уж и много:

• TRW PFG110
• Permatex Ultra Disc Brake Caliper Lube
• Liqui Moly арт. 7656
• Slipkote 220-R DBC

В продолжение вышесказанного уместно поговорить о представителе Liqui Moly. В линейке этого производителя имеются два похожих внешне, но совершенно различных по сфере применения продукта. Спутать можно на раз два – упаковки одинаковы, лишь артикул и часть надписи при внимательном осмотре не позволят запутаться:

• Liqiu Moly Bremsen Anti Quietsch Paste (артикул 7585). Имеет серо-голубой цвет, база – синтетическая, наполнитель – микрокерамика. Несмотря на высокую термостойкость, смазка направляющих суппортов этим составом воспрещена. Препарат рекомендован для смазки направляющих колодок, места сопряжений суппорта и колодок. Этот продукт позиционируется только как противоскрипный.
• Liqui Moly Anti Quietsch Paste (артикул 7656). Насыщена красным пигментом. Не теряет вязкость до +250°C. Предназначена для смазки направляющих суппортов и закладки в пыльники тормозных механизмов.

Установка ТСУ

Если вы решили взяться за установку своими руками, подготовьтесь к этому морально и физически. Плюс не забывайте о регистрации ТСУ. Об этом я уже рассказывал вот ЗДЕСЬ.

Когда все готово к монтажным работам начинаем творить чудеса у себя в гараже.

• Уберите из багажника своего Рено все лишнее, что может мешать. Также потребуется снять запаску и глушитель. Машину ставьте над ямой или поднимайте заднюю часть домкратами. Подготовьте набор инструментов, чертежи с размерами, идущие в комплекте с ТСУ, и снимите минус с аккумулятора;
• Снимите теперь заводские заглушки. Их вы найдете справа и слева под обшивкой внутри багажника. Они просто поддеваются отверткой и удаляются;
• В освобожденное отверстие вставляются болты крепления. Загляните под низ кроссовера и убедитесь, что они оттуда выступают. Внутри лонжерона не забудьте поставить втулки, которые будут защищать болты;
• На концы болтов установите боковые ушки (кронштейны, если кто забыл), закрепите шайбами с гайками, но только насадите, не затягивая. Потом сможете отрегулировать так, как нужно;

• Теперь черед за поперечной балкой. Установить ее довольно легко;
• Совместите отверстия с одной ее стороны и сбоку, наживите на гайку. С другой стороны проделывается то же самое;
• Откорректируйте положение вашей балки. Теперь-то можно затянуть болты как следует;
• Завершается установка механической части буксирным крюком.

Если посмотреть наглядное видео, вам будет проще осуществлять все эти манипуляции. Не забывайте, это еще половина работы. Основная цель — сделать подключение не только механическое, но и электрическое.

Электрическая составляющая

Прежде чем выполнять монтаж электрики фаркопа, изучите руководство по эксплуатации к вашему Рено Дастер. Здесь потребуется иметь дело с блоком согласования. Что это и зачем он нужен, я уже писал ТУТ.

Действуем примерно так:

• сначала отключается минусовая клемма с аккумуляторной батареи;
• теперь находим клеммы в плафонах задних фонарей, которые и отвечают за их работу;
• прокладываем шлейф с проводкой от розетки к нашему багажнику;
• разделяем провода по цвету, чтобы проводка ТСУ соответствовала по цвету проводке на автомобиле (вот тут-то и пригодится руководство по эксплуатации и заводская инструкция к фаркопу);

• провода должны быть медными и многожильными с минимальным сечением 1,5 мм2;
• концы зажимаются и изолируются;
• розетка ТСУ монтируется на поперечной балке фаркопа, используя несколько шурупов;
• проводка заводится в багажник и аккуратно прячется там;
• концы проводки фиксируются в жгутах клеммы и соединяются в штатном отверстии.

Как вы сами видите, ничего особо сложного с установкой фаркопов на кроссовер Рено Дастер нет. Да и с выбором проблем возникать не должно. Потому дерзайте!

Какой состав лучше купить

Споры о достоинствах и недостатках той или иной модели смазочного состава ведутся постоянно. Идеального варианта нет и вряд ли появится. Обращаясь к статистическим данным, наибольшее количество негативных отзывов тянет за собой Liqui Moly Anti Quietsch Paste.

Широкой популярностью пользуются TRW PFG110 и Slipkote 220-R DBC. Единственным минусом этих двух представителей признана цена. Небольшие тюбики (85 гр.) обойдутся примерно по 1000 рублей каждый. Однако львиная доля отзывов – положительные.

Техника обслуживания направляющих тормозных суппортов

Для того, чтобы добраться к «направляйкам», необходимо демонтировать суппорт, выполнив ряд действий:

1. Отогнуть стопорные пластины болтов направляющих.
2. Поочередно открутить болты каждой из «направляек», поддерживая ее вторым ключом.
3. Снять и подвесить суппорт.
4. Вынуть направляющие.

Далее необходимо очистить посадочные места и сами пальцы от загрязнений. Можно воспользоваться металлической щеткой. Следы ржавчины следует зачистить наждачной бумагой. Неплохо бы осмотреть направляющие на предмет износа. Согласно неписанному правилу пальцы меняются через две-три замены колодок.

Смазывать необходимо всю контактную металлическую поверхность + место под резиновым пыльником. Сборка ведется в обратной последовательности.
