Зачем нужен подрулевой шлейф

Для чего нужен шлейф на руле?

Для того чтобы проверить режим прозвонки, достаточно замкнуть щупы между собой. Если режим прозвонки работает, то мультиметр издаст звуковой сигнал. Если режим прозвонки не работает, то звукового сигнала не будет. Примечание Шлейф состоит из медных, тонких проводков, которые с легкостью ломаются.

Как называется подрулевой шлейф?

Основные причины неисправности подрулевого шлейфа Под шлейфом в электротехнике понимают жгут проводников в общей изоляции. Иначе его называют ленточный кабель. Такие устройства хорошо известны компьютерщикам.

Можно ли отремонтировать рулевой шлейф?

Делать это можно лишь при наличии определённых знаний по устройству авто и умений по его диагностике и починке. Качественный ремонт шлейфа позволяет продлить срок его службы примерно на пару лет. Как показывает практика, в дальнейшем он вновь начинает «барахлить», и его нужно заменить на новый.

Как проверить шлейф на исправность?

Первый щуп мультиметра ставим на один контакт с одной стороны шлейфа, другой щуп с противоположной стороны, контакт этот же (первый), если услышите характерный звук (мультиметр издаёт звуковой сигнал) то с этой жилой всё в подкрылке, передвигаем оба щупа, на следующую. И так шаг за шагом перезванивается весь шлейф.

Как правильно называется руль?

Рулевое колесо (штурвал, руль) — устройство для управления движением автомобиля, судна в заданном направлении.

Что значит слово шлейф?

Шлейф — длинный, волочащийся сзади подол женского платья. Делювиальный шлейф — в геологии полоса отложений, окаймляющая подножье возвышенности. Шлейф в вулканологии — выбросы газов, пепла или вулканических бомб из вулкана, находящиеся в воздухе.

Где находится подрулевой шлейф?

Подрулевой шлейф автомобиля представляет собой особое устройство, связывающее органы управления (кнопки, клавиши и др.), расположенные на руле, с различными системами.

Как работает подрулевой шлейф?

Что такое подрулевой шлейф? Подрулевой шлейф — это специальный элемент электронной системы автомобиля, который служит для передачи сигналов управления с рулевого колеса автомобиля. . С помощью кнопок на рулевом колесе автомобиля можно управлять аудиосистемой, системой круиз-контроля, бортовым компьютером автомобиля и т.

Как снять подушку Рено Лагуна 2?

За рулем имеется отверстие, внизу (на 6 часов). туда вставляем к примеру плоскую отвертку, довольна сильно нажимаем на металлический язычок. после чего тянем подушку вверх в сторону стекла (на 12 часов). Все просто, если подушка не идет вверх, значит язычек не нажат до конца и тянуть (рвать) ненужно!

Как снять руль на Лифан Солано 2?

Наносим метки на руль и рулевой вал, для правильной обратной сборки.
Резкими ударами сбиваем руль с вала.
Устанавливаем рулевое колесо в обратной последовательности.

Как спаять дорожку на шлейфе?

При помощи мягкой кисточки нанесите на дорожки, очищенные от изоляции, небольшое количество спирто-канифольного раствора. Хорошо залуженным нагретым паяльником дотроньтесь до этого участка на шлейфе. Припоя на жале паяльника должно быть совсем немного.

Признаки, причины неисправности подрулевого шлейфа, последовательность замены

Неисправность подрулевого шлейфа – частая неисправность современных автомобилей. В случае отказа данного устройства дальнейшая эксплуатация машины сопряжена с некоторыми трудностями, возможен отказ определенных узлов:

звуковой сигнал;
органы управления автомагнитолы;
круиз-контроль;
подушки безопасности;
другие устройства с органами управления на руле.

Основные причины неисправности подрулевого шлейфа

Под шлейфом в электротехнике понимают жгут проводников в общей изоляции. Иначе его называют ленточный кабель. Такие устройства хорошо известны компьютерщикам.

Многожильный ленточный кабель хорошо подходит для передачи сигналов от вращающегося по оси рулевой колонки устройства. В этом случае шлейф наматывается на специальную мини-бухту. Первоначально по шлейфам передавались сигналы непосредственно с мини-переключателей, установленных на руле, а также к подушке безопасности. Впоследствии на руль стали устанавливать электронное устройство, которое шифрует сигналы для передачи. Это позволило увеличить надежность, снизить количество сбоев.

Однако технические проблемы, связанные с отказом шлейфов, остались. Основные причины ненадежности подрулевых шлейфов:

1. Естественный износ. Механические напряжения при сгибании шлейфа накапливаются. Со временем это приводит к излому проводников.

2. Большой ток при срабатывании подушек безопасности. Особенно опасна с этой точки зрения обманка подушек безопасности. Обычно это резистор сопротивлением 2,2 Ома. Он мгновенно не перегорает, как пиропатрон подушки. Длительное время протекает большой ток, который перегревает шлейф.

3. Коррозия. Даже небольшое количество влаги, попавшее в подрулевое пространство способно вызвать коррозию тонких проводников в месте пайки шлейфа.

4. Дорожно-транспортное происшествие. Повышенные механические нагрузки во время ДТП могут привести к повреждению шлейфа.

Признаки неисправности шлейфа

отказа работоспособности отдельных кнопок на руле;
пропадания звукового сигнала;
характерного хруста в области рулевой колонки;
индикации контрольной лампочки подушек безопасности на приборной панели.

Начать лучше с компьютерной диагностики. Далее следует приступить к параметрической проверке с помощью мультиметра. Для ее проведения перед демонтажем шлейфа следует снять отрицательную клемму аккумуляторной батареи. На некоторых авто есть переключатель, который отключает блок управления подушками безопасности. В таком случае достаточно переключить его в положение «выключено» (OFF).

Для проведения полной проверки шлейфа его необходимо полностью демонтировать. При этом необходимо соблюдать меры предосторожности, чтобы полностью не повредить конструкцию.

Общие правила демонтажа подрулевого шлейфа

Перед демонтажем конструкции необходимо ознакомиться с последовательностью работ. Инструкции по демонтажу для распространенных марок авто можно найти в интернете. Если такие сведения в сети отсутствуют, следует руководствоваться следующими общими правилами:

1. Перед произведением работ необходимо установить рулевое колесо в среднее (нулевое) положение. Если в инструкции указано сместить руль в определенное положение (например, некоторые модели VW), следует выполнить смещение, одновременно нанеся метки на руль и защиту рулевой колонки.

2. Далее следует приступить к разборке кожуха колонки. Помимо саморезов она крепится на защелках, поэтому разбор необходимо производить в теплом помещении, чтобы их не заломать.

3. На внутренней стороне руля может быть предусмотрено специальное крепление подушки безопасности.

Демонтировать подушку безопасности следует с особой осторожностью. Лучше в этот момент воспользоваться помощью. Часто после откручивания крепления она сразу «отваливается», так как дополнительных элементов крепежа (направляющих, скоб и др.) не имеется. Если подушка оторвется от проводки, она придет в негодность. Напомню, что работу с подушкой необходимо производить при отключенной клемме АКБ.

4. После освобождения конструкции руля приступают к откручиванию болта его крепления. Перед его откручиванием обязательно наносят риски на рулевой вал и рулевую втулку, чтобы не было проблем с дальнейшей корректной установкой руля.

5. Дальнейший этап – снятие «стрекозы» (блоков подрулевых переключателей света, стеклоочистителей, поворотников и др.) Перед этим необходимо отсоединить все разъемы к ним. В некоторых моделях авто шлейф можно снять, не демонтируя «стрекозу».

6. Обычно подрулевой шлейф крепится на скобах, иногда находится под пластмассовой защитой.

7. Итак, подрулевой шлейф в руках. Сначала производят визуальный осмотр. Если сам шлейф пожеван, оборван либо нарушена его целостность, то, скорее всего, его необходимо менять, лучше в сборе. Если он имеет незначительные повреждения, можно отремонтировать. Самостоятельно ремонтировать шлейф без специального опыта не советую. Можно отнести к специалистам по ремонту мобильной техники или ноутбуков. Они на этом не один шлейф съели. Можно, конечно навесить пару припойных «соплей» при помощи флюса из таблетки аспирина, но не факт, что такой контакт прослужит долго.

8. Если конструкция подрулевого шлейфа восстановлению не подлежит, необходимо приступить к поиску замены. Сейчас в интернет-магазинах можно найти запчасть для любой распространенной модели авто.

9. Желательно о приобретении нового рулевого шлейфа позаботиться заранее. Если под рулем что-то начинает хрустеть с вышеперечисленными признаками неисправности, то устройство точно подлежит замене. Лучше совместить в одном ремонте демонтаж неисправного и установку нового шлейфа. В таком случае рулевой механизм не смещается, есть большая вероятность корректной установки. Если собрать рулевую колонку без шлейфа, затем несколько недель поэксплуатировать авто, после чего установить запчасть, существует большая вероятность некорректной установки. При этом шлейф может оборваться или вновь зажеваться.

Как правильно установить подрулевой шлейф

Универсальных рекомендаций на этот случай мало. Прежде всего, при монтаже конструкции рулевого управления необходимо строго соблюдать совмещение всех предварительно установленных меток и рисок, последовательность работ. Следует предварительно осмотреть конструкцию шлейфа, возможно, на ней есть дополнительные метки положения.

При установке рулевого болта необходимо пользоваться динамометрическим ключом. После монтажа конструкции необходимо проверить плавность вращения рулевого колеса. Для этого передние колеса лучше «вывесить». Далее медленно при слабом усилии вращать рулевое колесо в крайние положения. Зажигание при этом следует включить (предварительно, накинув клеммы аккумулятора), двигатель не заводить. Если при предельных углах поворота руля будет наблюдаться посторонний шум, либо дополнительное усилие, лучше еще раз проверить правильность установки шлейфа.

В заключение ремонтных работ может потребоваться адаптация рулевого управления с помощью диагностических средств.

Подрулевой шлейф и все подводные камни

Напомню, у меня имела место проблема не работающих кнопок БК. И вроде не столь они мне были и нужны (расход топлива всё равно высчитываю самостоятельно), без уличной температуры я вполне мог прожить или посмотреть на телефоне. Но всё же не давала мне покоя эта досадная мелочь. Оставлял её на потом. Но тут проблема начала прогрессировать. Сначала перестала работать кнопка S# на руле. Тоже не смертельно — переключал "крутилкой". Но в один прекрасный момент на приборке загорелась красная надпись "AIRBAG" и я понял, что дальше тянуть уже нельзя. Скажу сразу, что вся опупея по замене затянулась на две недели, потратила большое количество времени и, к моему счастью, малое количество денег!

Сперва нужно было найти шлейф. Оригинальный каталожный номер шлейфа, идущего на европейца 83196-AG040. Ценник на него совсем не радует от 20 до 30 тысяч рублей! Это, конечно же, был не наш метод.
Начал искать в разборах. Контрактный шлейф с таким номером стоил от 8 до 15 тысяч рублей, в неизвестном состоянии. Но у нас есть японские распилы, которые очень выручают. Однако их шлейфы требовали изучения.

Говорю сразу, шлейфы от дорестайла не подходят на рестайл в принципе! Так как у них отсутствует один разъём. Отличить их можно по жёлтой наклейке на корпусе.

Далее. Есть вариант шлейфа, который с необходимыми нам разъёмами, НО с одним проводом для подключения подушки безопасности. Ясное дело, такой шлейф мне тоже не подошёл

И тут нахожу всё, как положено: два разъёма (сверху и снизу), оба провода для подушки безопасности. Еду за ним:

Приезжаю, там же на месте снимаю руль и встреваю в первый раз.

Решил, что шлейф не подходит, так как от моего родного шлейфа выходит ещё один провод (позднее я понял, что именно это за провод). Собираю всё обратно, включаю зажигание и та-дам! У меня загорается ошибка — не работает система стабилизации VDC!

Поехал домой читать. Выясняю, что сразу за шлейфом установлен датчик положения руля! Если его поставить не правильно, то он выходит из строя и система стабилизации не работает. Код этого датчика 27546-AG010, но через каталоги он почему-то не пробивается.

Это был залёт! Несколько дней ездил с неисправной VDC. Решил, что нужно разбираться дальше. Теоретически можно было съездить на профильное СТО, где есть фирменный сканер Subaru Select Monitor III и попробовать его откалибровать, НО была вероятность, что откалибровать его не получится (слетела прошивка и датчик на выброс). Да и кнопки как не работали, так и не работают! Получается сделал только хуже. Нашёл ещё один шлейф у другого продавца, связался с ним — стоимость 1500 рублей! Отправил мне фото руля машины, с которого был этот шлейф. Он оказался с музыкой, круизом, кнопками БК и Si-Drive. В общем, то, что доктор прописал! На руле не было подрулевых переключателей, но они ставятся отдельным блоком и на шлейф не запитаны.

Приехал, опять разобрал руль, снял свой шлейф вместе с датчиком положения руля. Открутил датчик положения руля со своего родного шлейфа и перекрутил на японческий (контрактный). И шлейф и датчик положения руля устанавливается СТРОГО ОПРЕДЕЛЁННЫМ СПОСОБОМ:

1. Руль должен находиться в нулевом положении. То есть количество оборотов влево и вправо должно быть одинаковым. Лучше всего это проверить на стенда сход-развала.

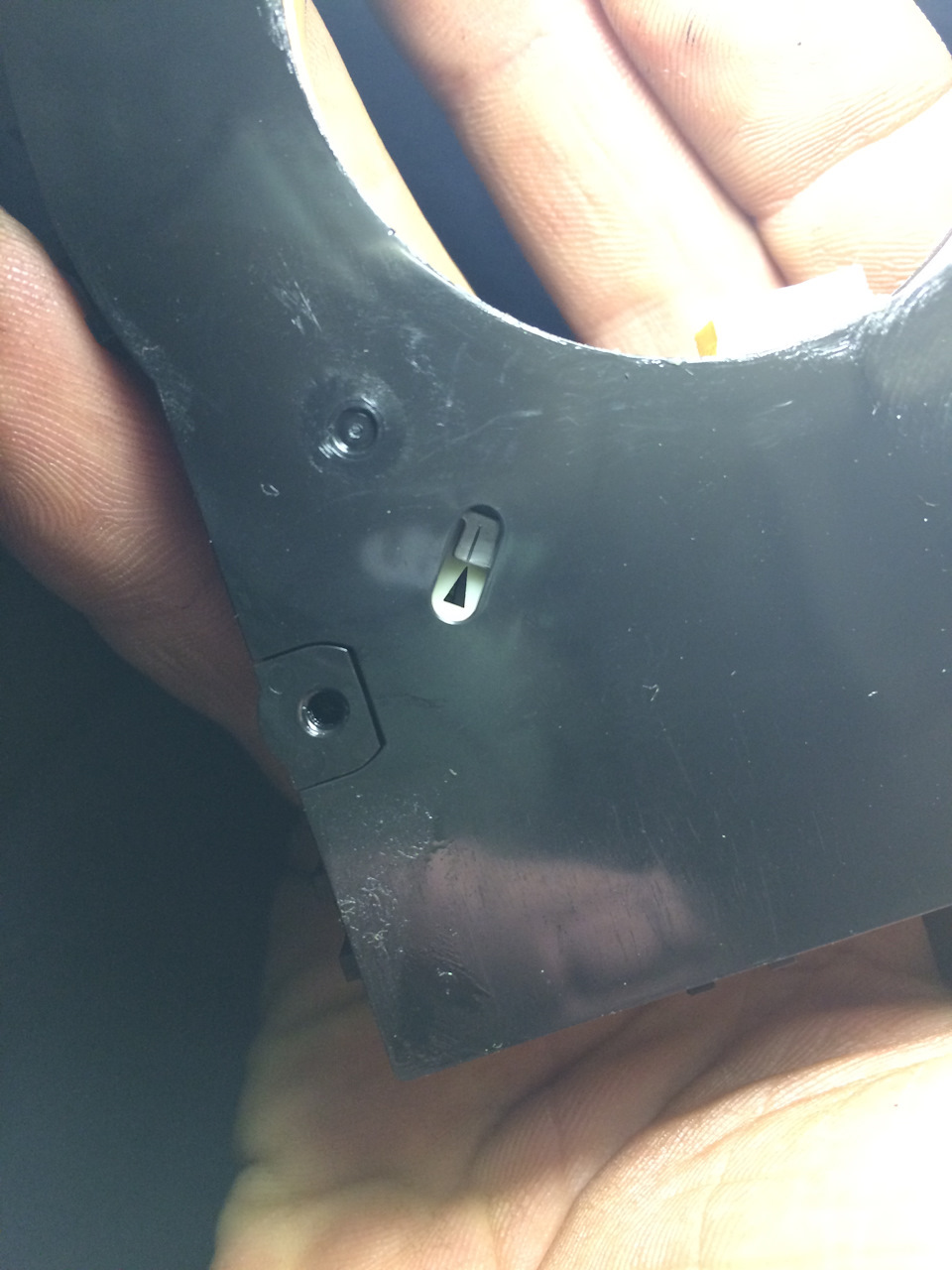

2. Подрулевой шлейф аккуратно вращается до отказа в правую сторону до упора (только без фанатизма, чтобы не оборвать его) и затем влево на 3,25 оборота. Разъёмы Airbag должны быть сверху! (как на предыдущем фото)
3. Датчик положения руля можно крутить ТОЛЬКО при скинутой клемме аккумулятора! Там есть специальная метка, по которой его нужно выставить. Вращать, возможно, придётся долго. В конечном счёте, должно получиться вот так

После этого всё можно ставить на место и собирать руль.

Подключил аккумулятор. Кнопки на руле все стали работать! Обрадовался! Ошибка VDC не ушла (они и понятно, калибровку датчика я не делал). Рассчитался с продавцом, попросил 3 дня на проверку. Позвонил записался на сход-развал (мне нужно было его сделать, так как резину немного по ощущениям подъедало). На радостях поехал домой. Радовался не долго :-)))) Перестали отщёлкиваться поворотники при повороте руля! Поматерил свою рукожопость! Подумал, что сломал сам переключатель поворотников. Возле дома опять скинул руль (вообще я эту процедуру теперь могу делать с закрытыми глазами). Осмотрел. Нет — всё нормально, переключатель цел! Стал смотреть как работает система возврата переключателя в центральное положение и нашёл ещё одни грабли! 🙂 Шлейфы по начинке одинаковые, но в виду того, что на японцах переключатель поворотов находится справа от руля, а на европейцах слева от руля, то на шлейфе по разному установлено пластиковое кольцо, которое как раз и отвечает за выключение поворотников при вращении руля!

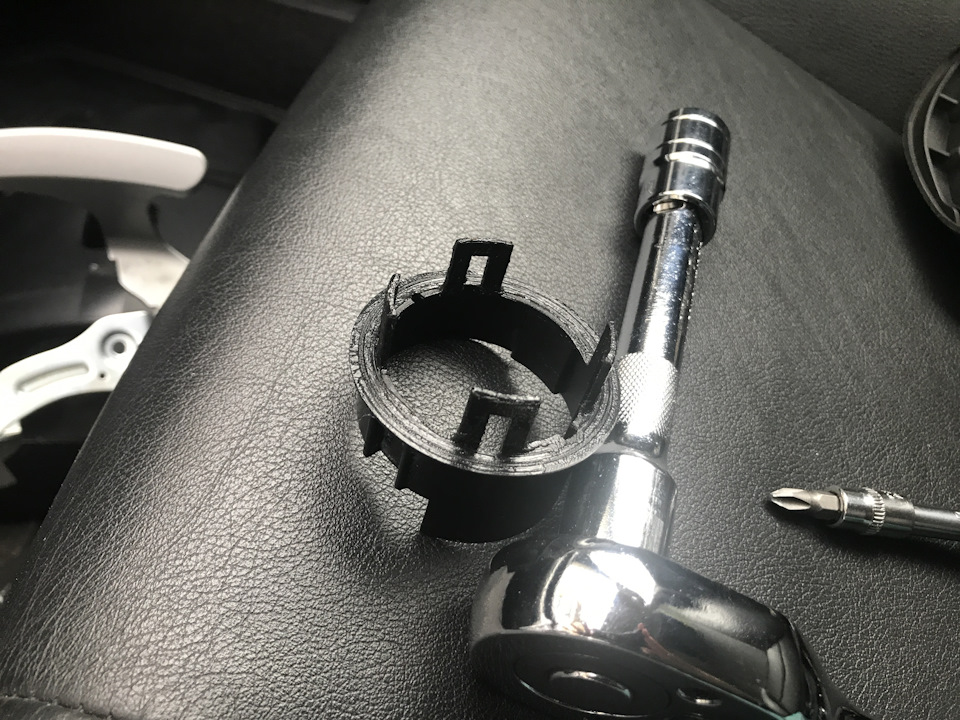

Но весь геморрой в том, что если снять это кольцо шлейф может полностью раскрыться и размотаться и собрать его потом не получится! В общем, сначала попробовал снять это пластиковое кольцо на своём старом, не исправном шлейфе. Получилось (однако лучше эту процедуру делать вдвоём: один держит корпус шлейфа, чтобы он не раскрылся, второй — снимает кольцо).

Пытаюсь поставить её на другую сторону — а хрен! Японские инженеры сделали крепления таким образом, что нельзя это кольцо перевернуть! Пришлось в итоге снять с контрактного шлейфа это кольцо и поставить на него кольцо со своего родного шлейфа. Собрал обратно — всё заработало как положено: и кнопки и выключение поворотников!

Через два дня поехал на сход-развал в TOP-Моторс на Днепрогэсовской. Профильный сервис Хонда и Субару. Езжу туда только к одному мастеру (Клабукову). Мне нравится как он делает сход-развал. Всё расскажет, покажет, объяснит. А в обед следующего дня я был записан в Yoka Service, где обслуживаю свои авто конкретно на калибровку датчика положения руля. Ну и менеджер ТОР-Моторс предложил откалибровать датчик их электронщику, я согласился. Подумал, что сделаю всё сразу и в одном месте. Развал сделали, а калибровку нет. Сказали датчик не поддаётся калибровке! В принципе, я был к этому морально готов.

Поехал покупать контрактный датчик положения руля. Цена 2500 рублей. Договорился, чтобы дали три дня на проверку с возможностью возврата. Забрал, положил в бардачок.

Ставить его самостоятельно не стал. Решил это сделать перед самым заездом в сервис. На следующий день в обед приехал в Yoka Service. Всё им рассказал, что в ТОР-Моторс пытались откалибровать родной датчик положения, но тщетно. Предложил поставить контрактный. Мастер-приёмщик предложил сначала ещё раз попробовать откалибровать мой датчик и лишь потом пытаться ставить контрактный. И… За 5 минут всё сделали! Видать, в ТОП-Моторс диагност оказался рукожопом и приговорил мне исправный датчик. За калибровку взяли 800 рублей.

Ну и всё. На этом историю можно считать законченной! Кнопки все работают, система стабилизации работает. Проблема решена. Сумма ремонта 1500 рублей (шлейф) и 800 рублей (калибровка). Снятие и установку делал сам. Нервов потрачено — несколько килограммов! 😀

P. S. Контрактный датчик положения руля парни приняли без разговоров и вернули деньги!
