А май гад, все детство на нем катались же. Возили дрова сено и прочее, у него грузоподъёмность по паспорту 350 кг где то , это очень даже.

Отличная техника! Молодцы!

4 год стоит в гараже,никак руки не дойдут найти утерянную искру

хорошая вещь муравей, два года на нем ездил, жаль только в нем все хочется поменять.

В правах какую категорию надо на него, как на мотоцикл?

Сколько у него теперь до сотни?)

Давай тапок в пол и до сотни, хуле ещё он нужен

Старый друг лучше новых всех (часть-2) "Цифры"⁠ ⁠

В начале хотел поделится концептом того как после финальной сборки будет выглядеть Ведровер.

И так продолжаем нашу историю по восстановлению некроЛендРовера, в предыдущем посте я примерно обрисовал историю в целом, сроки и сложности. И пообещал что постараюсь выложить составленные мною таблицы по расходам на постановление ведра.

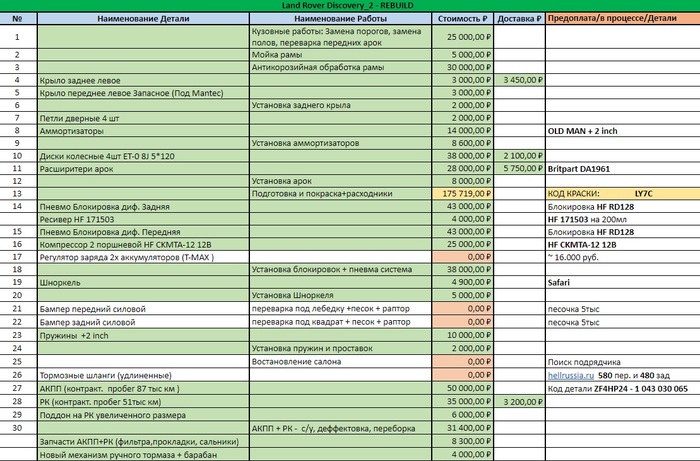

Собственно ниже представлены еще не конечные но всеже цифры по затратам на работы, запчасти, расходники и прочее.

-белым выделено то что еще не куплено или не доделано

-зеленым то что уже оплачено и установлено

-красным то что еще либо не оплачено либо в процессе изготовления или установки

Как итого сумма меньше мульёна, но тут еще нет позиций по расходникам подвески и мотора, трубкам и шлангам которые закупаются вечно в разных местах и иногда забываю что-то вписать. по итогу завершения проекта естественно всё будет до внесено.

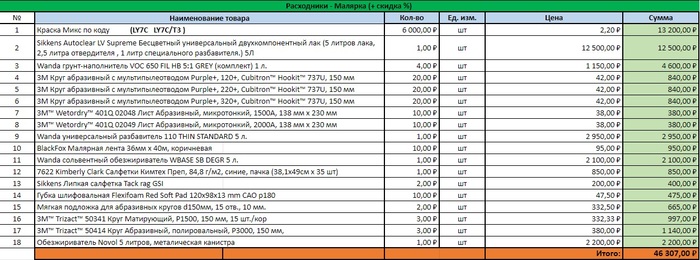

Далее следует таблица с расходниками на малярку, все закупки я делал в конце января плюс у меня была небольшая скидка от поставщика. так что в нынешней ситуации думаю не стоит ориентироваться на цены. но по крайне мере можете использовать этот перечень как ориентир перед покраской своего авто.

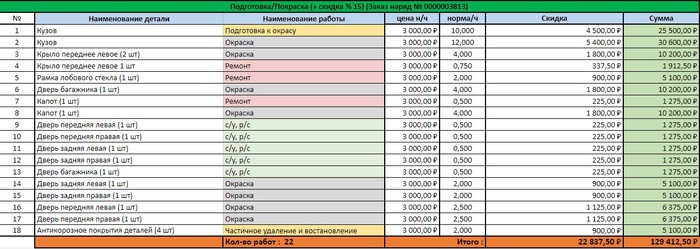

Ну а тут указаны работы по покраске (цвета строк не показатель, они тут только для того чтобы разграничить наименование работ, мне так нагляднее)

Старый друг лучше новых всех (часть-1)⁠ ⁠

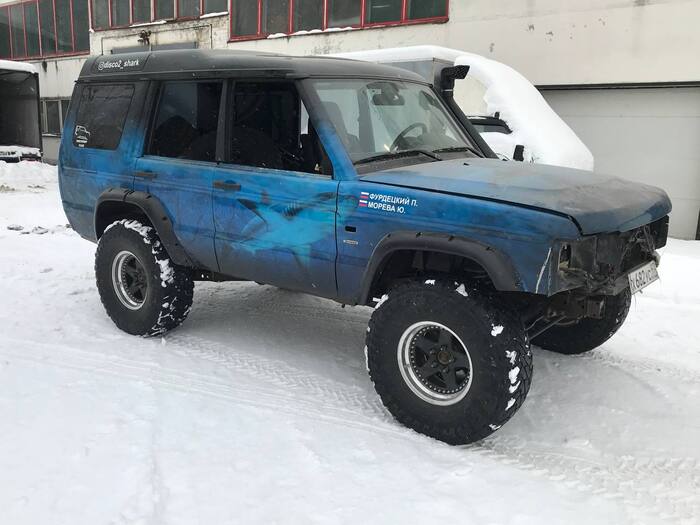

Привет всем любителям некро Лендроверов, старых ненадежных внедорожников или просто любителей старых машин кто говорит : что моя ласточка еще вон его новенький солярис проживёт.

Начну я свою историю с того что иногда автомобиль мы любим за его внешность, иногда за его технические характеристики, за то, что на новый не хватает денег или за все пункты сразу.

Последнее это именно тот случай, когда люди покупают Discovery 2, или остаются ему верны очень долгое время.

В первом посте я как-то рассказывал про его минусы и плюсы, это было лет наверное 5 назад, и после этого поста много воды и масла утекло, я приобрел много новых знакомых, прочитав тот пост около 6-7 человек купили дискари, даже несколько моих хороших друзей приобрели себе ведроверы (как итог минус несколько друзей, шутка.)

А этот пост о том, на что я решился ради дружбы. Именно так я называю владение дискарем.

Спойлер: в конце истории (а это несколько постов) обязательно поделюсь табличкой где подробно расписаны все затраты на ребилд, от работ,покупки новых запчастей и их доставки, до стоимости расходников типо шкурок и мойки деталей или пистонов с саморезами

Решился я значиться на полный ребилд автомобиля, с его почти полным разбором и сборкой на новых, оригинальных либо «почти как новых» комплектующих.

Все началось естественно с полного разбора и дефектовки.

Автомобиль всегда эксплуатировался в жестких условиях, частые покатушки с клубом, эксплуатация по работе(Сельхозка), вечные эвакуации кого-то, помощи на дороге и там где до дороги очень далеко, ну и в хозяйстве, уборка снега зимой на СНТ, пару раз помогал сносить дома в прямом смысле этого слова, не проезжал не одной фуры мимо что не может подняться в гору в снегопад.

Следовательно все что касается кузовщины и силовых агрегатов, они вечно подвергались внешним воздействиям в виде воды, болот, веток, кирпичей, ударов, работы мотора и трансмиссии при максимальных нагрузках. Но при всем при этом я старался очень бережно относится к салону и лкп, надраивая по новой салон и кузов после каждого прохождения сквозь огонь и какие-то трубы. Так же менял масла и все жидкости с периодичностью в 5-6тыс км в моторе и 15-20 тыс по всех узлах трансмиссии от раздатки до кпп и дифов, шприцевал карданы и так далее.

После полного разбора было понятно, что полы и пороги пострадали за почти 20 лет прилично но не критично, видел и хуже. Сразу начал собирать список всех резиночек, пластмасок, клипс, и молдингов которые нужно будет заменить. В этом вопросе я выбрал путь покупки всех подобных деталей из японии, так как там подобные машины со средним пробегом в 40-60 тысяч и такие детали как резинки/бархотки и молдинги там в идеальном состоянии и по доступным ценам. Как ни как экономию ни кто не отменял, иначе я бы не писал этот пост.

Раму и некоторые элементы подвески на пескоструйку и в антикор

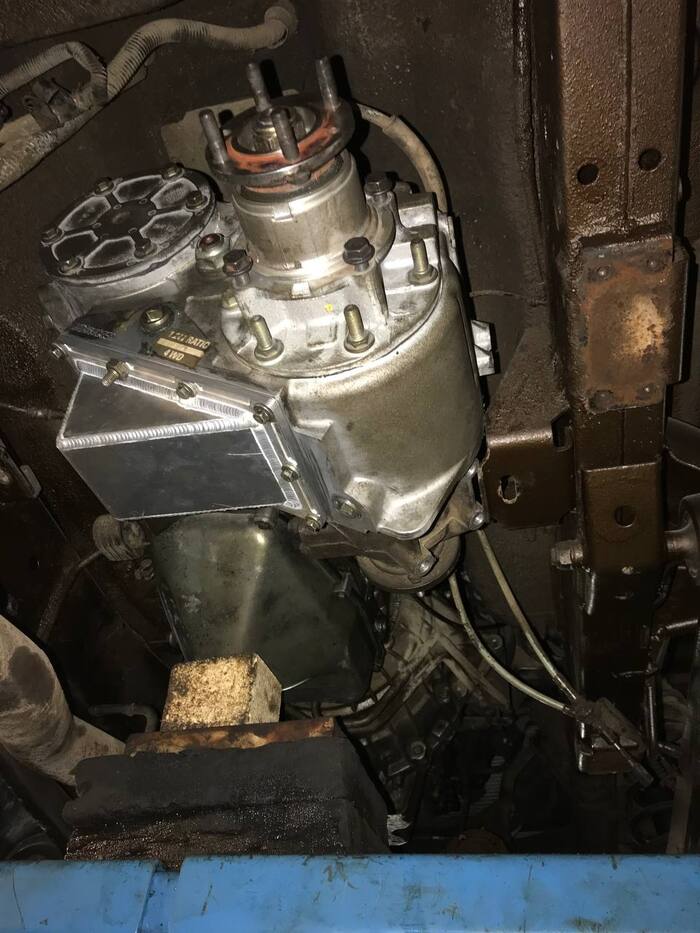

Так же из японии заказываются «новые» акпп и раздатка (хорошо что успел до февральского кризиса)

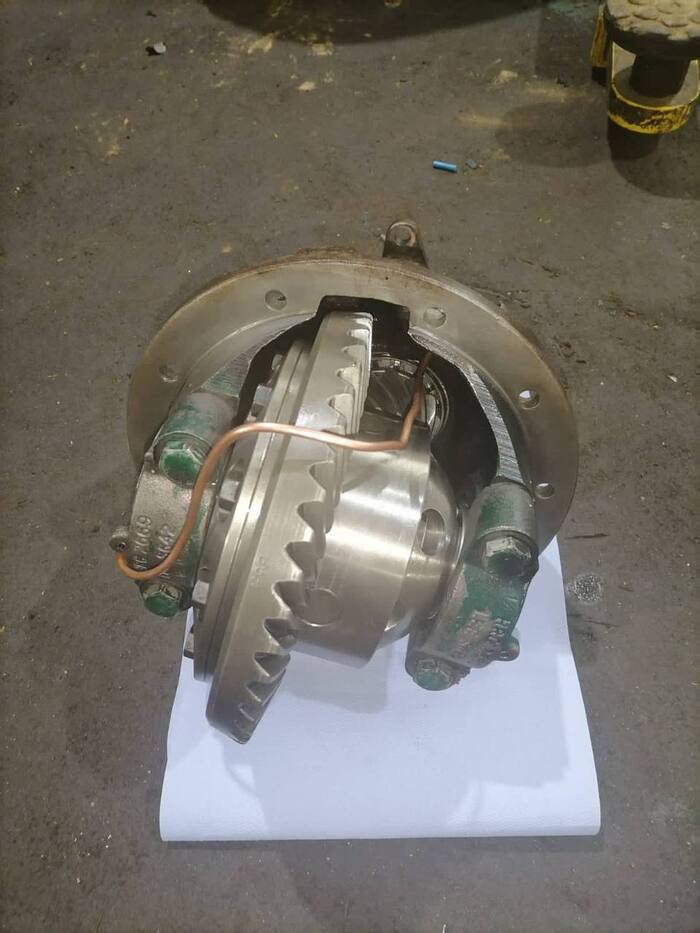

Вместо родных дифференциалов, абсолютно новые с пневмо блокировками По подвеске все новое, шаровые, подшипники и прочее

Лифт подвески на 3 дюйма, увеличенные пружины, амортизаторы

Новые тормоза, шланги, трубки.

Новые/ровные кузовные детали, крылья, арки, молдинги

Новые патрубки, навесное на мотор либо новое либо в востановление (генератор например), радиаторы, тяги сайлентблоки. все все новое.. иначе зачем это все)

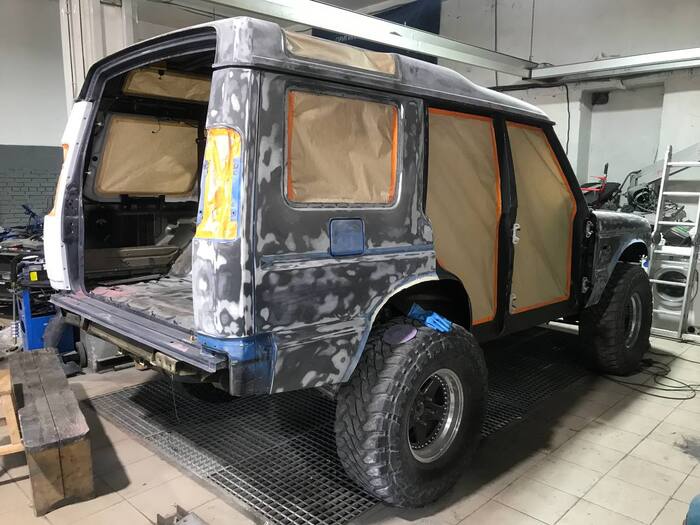

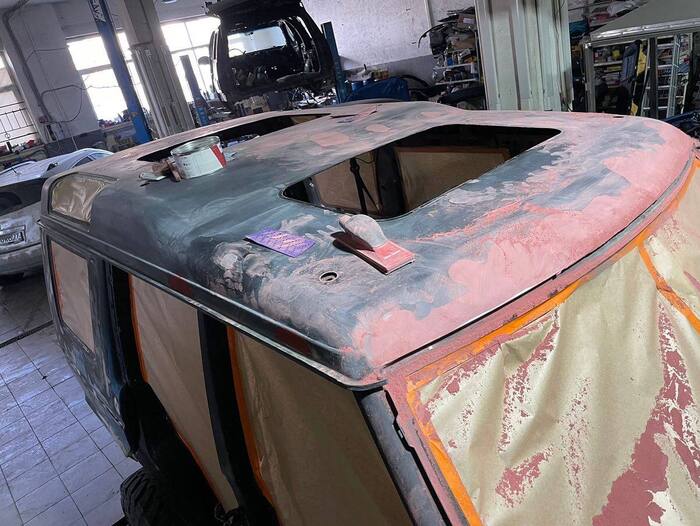

Ну а кузов, кузов это отдельная история.. было принято решение не в пользу сохранения аэрографии которая прослужила верой и правдой аж с 2005 года.. было очень грустно с ней расставаться но если делать то делать полностью. Очень долго выбирал цвет и в итоге выбор пал на оттенок «Nardo Grey», то чем щас модно стало красить новые ауди, прочие авто из VAG группы и некоторые новые бэхи.

Все не плохо шло своим чередом но февральские ситуации дали конечно приличный удар ниже пояса и доставлять из за границы новые запчасти стало тяжелее а что главное на много дороже. Что не как не входило в мои планы. Но процесс уже запущен, отступать нельзя за нами Москва. Разрываю еще один матрас и продолжаю поиск и покупку запчастей.

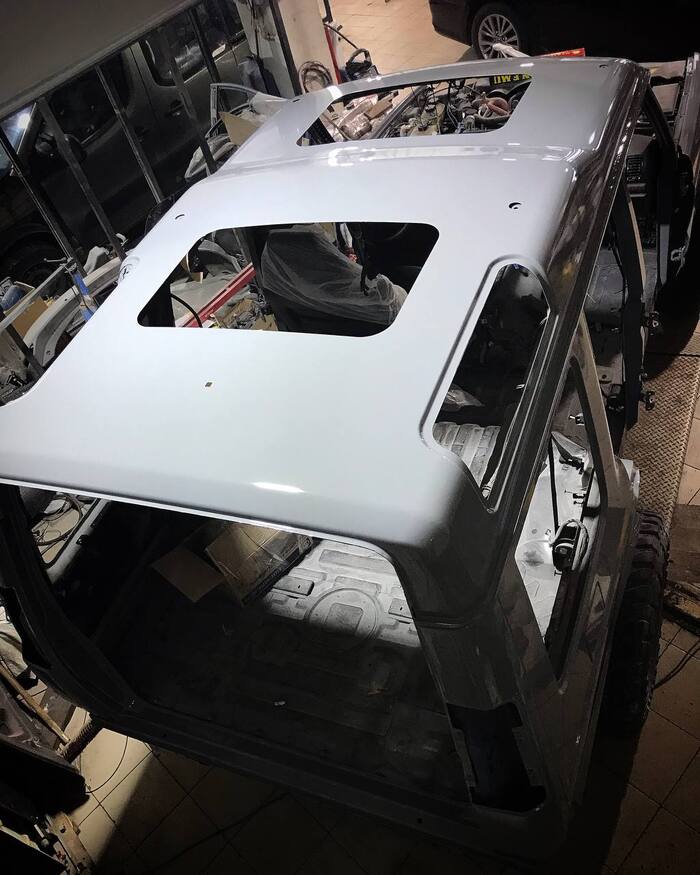

К этом моменту авто уже покрашено и начинает сборка.

Ух ктоб мне тогда сказал что самое сложно это не перебрать коробку, а найти нужные бархотки или клипсы на двери.. что сложнее заказать из британии крепление тормозных шлангов на раму чем установить и отрегулировать блокировку в мосту) а заказать расширитель арки из польши это квест по сложнее в каконить РПГ

Из работ осталось только работы по салону с его полным восстановлением и установкой доп оборудования на свои законные места. (компрессора под блоки, доп аккум и системы их управления). И частичные усовершенствование подвески и полная замены тормозной системы, новые трубки, шланги и суппорта в сборе. А так же восстановление силовых обвесов и небольшое их усовершенствование.

Работы по машине я начал в августе 2021 года

Дело близится к концу. скоро выезд.

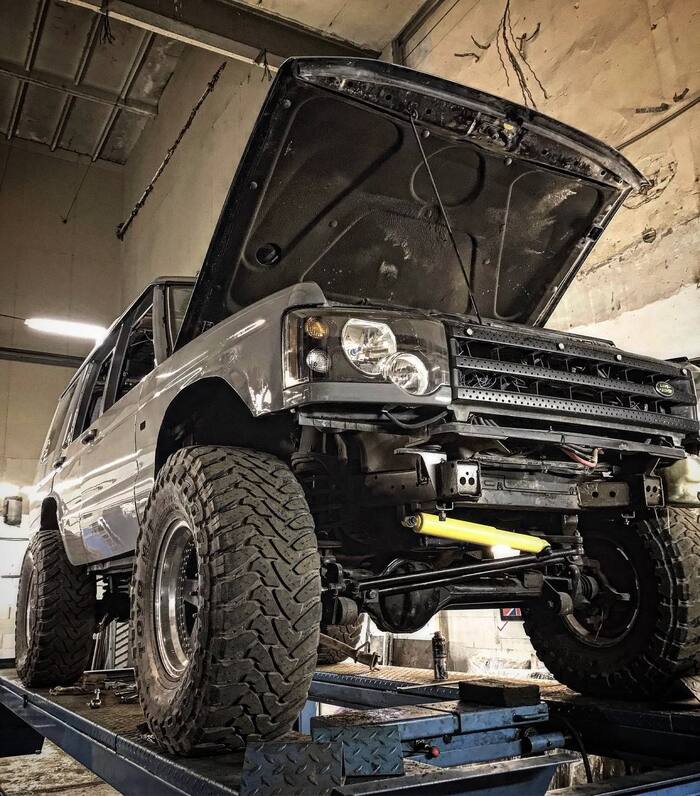

Как промежуточный итог имеем пока что вот такой результат:

Оживляем ПЕРВЫЙ СОВЕТСКИЙ МОТОРОЛЛЕР Вятка ВП150⁠ ⁠

Привет всем любителям мототехники. В этом году мне впервые пришлось познакомиться со столь уникальным мотороллером, как Вятка ВП150, в простонародье «Пузатая»:

Данный мотороллер выпускался с 1957 года в городе Вятские Поляны Кировской области. По своей сути он является копией легендарного итальянского мотороллера Vespa GS 150

Только изготавливался с отечественным колоритом 🙂 Получился чуть больше и тяжелее иностранца. Металл его облицовки толстый, как на броневике!

Ну и собственно оживление:

Подумать только! Мотороллеру 60 лет, а он стоит и тарахтит, как молодой! Спасибо за внимание! 🙂

Муравей 3.0 | Строим мотороллер мечты⁠ ⁠

Всем привет! Не так давно я публиковал запись ( Новая жизнь старого советского мотороллера ) о том, как мы восстанавливаем старенького «Муравья», попутно дорабатывая его.

Сейчас на нем появились УАЗовские зеркала заднего вида и лобовое стекло (сделанное на заказ)

И так-как по технической части он более-менее готов, то можно устроить самый настоящий тест-драйв!

Как не крути, а колеса от квадроцикла на него очень просятся 🙂 Также есть мысли изготовить двери:

Как говорится, все самое интересное впереди! Спасибо за внимание 🙂

Новая жизнь старого советского мотороллера⁠ ⁠

Всем привет! В прошлом году мы решили приобрести помощника в хозяйстве — легендарный советский мотороллер «Муравей».

Аппарат был не в самом лучшем состоянии. Простоял в сарае около 10 лет, а перед этим эксплуатировался по полной — о чем говорило плохое состояние его узлов и агрегатов.

Мотор сильно гнал масло, топливный бак прогнил, свет не работал, а про внешний вид и добавить нечего. Выход один — восстанавливать и приводить в порядок!

Вот только банальное восстановление переросло в глобальную доработку:

Так вместо родного мотора был внедрен четырехтактный 18-ти сильный двигатель в паре с вариатором. А вокруг водительского места была изготовлена полностью самодельная кабина!

Полную историю перевоплощения «Муравья», можно посмотреть в видеоролике:

Но это еще не всё. Мы заказали стекла на кабину и планируем внедрять стеклоочиститель (скорее всего это будет задний дворник от «Девятки»). Также предстоит глобальная работа по салону.

P.S. Вопрос по дверям ещё открыт. Нужны они? Вы как считаете?

Спасибо за внимание 🙂

Доводим до ума и восстанавливаем легендарные советские мотороллеры⁠ ⁠

Всем привет! В этом сезоне мы решили довести до ума легендарный советский мотороллер «Муравей», установив на него полностью самодельную кабину, а также заменив родной мотор на более мощный современный 4-х тактник:

А также полностью отреставрировать ПЕРВЫЙ СОВЕТСКИЙ МОТОРОЛЛЕР «ВЯТКА ВП150». Ту самую «Пузатую»:

Прекрасный мотороллер, который влюбляет в себя с первого взгляда! Здесь уже никакого новодела — восстановление в полный оригинал.

Вообще, работа с техникой, которая была выпущена 60 лет назад и не двигалась своим ходом более 30 лет — это новый удивительный опыт для нас. Самое настоящее прикосновение к истории! Всё самое интересное только начинается 🙂

МосквиЧ 2141, часть 1, кузовной ремонт⁠ ⁠

Всем привет! Как я и говорил, работа над восстановлением москвича продолжается, закончена сварка кузова. Для тех кто любит смотреть и слушать, есть видео, а для читателей- фото и рассказ.

Как я упоминал ранее, гнили в нем хватало, проще говоря, он начал превращаться в исходный материал- в руду:

С покупкой заводской жестянки возникли трудности- найти не смогли. Поэтому пороги и задние арки самодельные, заказывались у местного Кулибина. Надо отдать должное, они стали на место как положено красиво. Вырезали старье:

Подогнали и вварили новье:

Зазор между порогом и дверью, что на последнем фото, уже выведен в нормальное состояние.

На данный момент, сварочные работы завершены, впереди подготовка к малярке и покраска. Этим занимается мой брат, ибо я пока занялся ремонтом трёх чехословацких мотоциклов Ява 634, Ява 638 и чезет 472.6.

За кадром осталась муторная и долгая сварка днища, лонжеронов и усилителей, но их ремонт был выполнен, не сомневайтесь.

P.S. пороги и арки изнутри прогрунтованы двумя грунтами- кислотным и акриловым и покрашены, дабы не гнили так сильно. Плюс, зальем пушечным салом. Спасибо за внимание, до скорого!

Незаменимый для Советской деревни мотороллер Муравей, его собирали 36 лет⁠ ⁠

Что считалось самым полезным в сельской местности? Конечно же средство передвижения, без него в деревне никак и все это понимали. У каждого оно было своим, кто-то ездил и возил груз на лошади, а многие предпочитали автомобили. Но в СССР машина была роскошью и не в каждой семье она присутствовала. Тогда в ход шла смекалка и различные приспособления, ведь сено само не приедет, да и по мелочи транспорт всегда там нужен. Это понимали и инженеры Тульского машиностроительного завода, которые в 1959 году выпускают незаменимый по тем годам мотороллер Муравей. Мотороллер представлял из себя трехколесную конструкцию с сидением и всеми органами управления спереди и грузовой платформой сзади.

Двигатель на мотороллере был одноцилиндровый, объем его 199 кубических сантиметров и мощность 11 л.с. Этого было достаточно, чтобы перевозить груз массой 340 килограмм. Запуск двигателя осуществлялся при помощи стартера или кикстартера. Мотор работает на топливе, который состоит из смеси масла и бензина. Для горючего есть бак размером 13 литров. Мотороллер потребляет около 6-7 литров топлива на сотню километров. Муравей максимально движется со скоростью в 60 км/ч. Трансмиссия мотороллера четырескорстная механическая, предусмотрена была и одна задняя скорость.

Размеры Муравья — длина 2.68 метра, ширина 1.25 метра и высота 1.05 метра, масса техники 258 килограмм. Муравей, как уже было сказано имел огромную популярность в деревнях и селах, им продолжает пользоваться и сейчас. Простой в обслуживании, экономичный при езде и достаточно вместительный по грузу, ему просто нет замены и конкурентов. Мотороллеры Муравей собирались в разных модификациях до 1995 года.

Восстановление автомобиля Москвич 401 1955 года⁠ ⁠

Вот в таком состоянии был приобретён автомобиль

Самое сложное это было найти подлинные поршня, которых найти не удалось, пришлось взять поршня от Таврии и дорабатывать их. Под новые поршни, расточили и отшлифовали блок цилиндров, изготовили новые клапана из 408-го, коленчатый вал отшлифовали, распредвал удалось достать оригинальный. После переборки двигатель выглядит как новый.

Вторая жизнь автомобиля ГАЗ-21⁠ ⁠

Долгое время машина простояла в гараже, и на ее полное восстановление ушло 13 месяцев. Сейчас все это уже в прошлом, и авто выглядит даже лучше, чем в день своего выхода из стен Горьковского автозавода.

На момент покупки машина была абсолютно не на ходу. Треснувшая головка блока, снята коробка. Под капотом не работало практически ничего. Ну и конечно ни тормоза, ни сцепление тоже не работали. Он хотел её отреставрировать в своё время, поменял крылья, переварил пороги и немного разобрал морду, но чего то не сложилось и так и забросил.

Завели двигатель. С последней заводки прошло больше 4 месяцев (19 сентября). Двигатель завёлся бодренько, никаких неприятностей не было.

Как я менял кузов на своей первой машинке (длиннопост)⁠ ⁠

Так как очень люблю ковыряться в машине, напишу, а точне скопирну с драйва свой бложик про то как менял кузов на машине в виду его усталости, заодно сменил седан на хэтч, или лифтбек.

Toyota Carina II в нашей семье появилась в 1997 году, бате отдали за долги вроде. Машина тогда была просто огонь. Он на ней успешно ездил по рыбалкам, по Астраханям. Машина видала такие дороги, куда и некоторые нивы боялись нос сунуть. долгая история в общем.

Мне она досталась после получения мною прав в 20 лет, то есть 2005 году. И на ней я успешно ездил, даже к девчонке за 1800 км в Пятигорск слетал туда и обратно. Танюшка, если ты это прочитаешь — то я тебя помню)

Ездил в общем, и проблем не знал. 55л. бензина хватало чтоб проехать по маршруту Ковров-Ярославль-Москва-Ковров, а это около 900км (с учетом езды в городах)

И вот в 2015 случайно узнал, что есть в пригороде такаяже и очень дёшего — по цене чермета. А мне очень важно было состояние кузова.

Итак далее копирну с драйва, чукча тогда был не писателем, сохраним орфографию и пунктуацию в исходном виде.

Друган предложил данный аппрат… Естественно, заинтересовался, так как у меня подобная и кузов уже не в оочень хорошем состоянии… а тут пепелац 1991 года, в 2003 году снят с учёта и стоял до 2008 где-то в подмосковье, потом её купил мужичек с надеждой восстановить и она успешно простояла до настоящего времени в ангаре одного из производств нашего города. Цену в 10000р считаю очень хорошей за подобный авто, как бы, документы важны были да кузов, всё остальное пересадится с моей нынешней и ещё одной такой же))) Приехал забирать, надел колёса, в одиночку вытащил из ангара… помыл немножко) стал искать эвакуатор. Позвонил по газете. Так как авто находилось в 10км от города, то цена 1000р +40р за километр мне не особо понравилась…проблема была, естественно, в тормозах… подумал… и скинул все 4 колеса, отвернул штуцера тормозные и пролил всю систему литром тормозухи. Вот и всё, торомоза есть — звоню бате. Так и доехали на тросике. обошлось мне это, — даром)

А вот и видос, как я её вытаскивал, предварительно смыв с неё толстенный слой пыли. Дата на регике актуальная, т оесть прошло уже 5 лет.

Значит, пригнали машинку, Временно поставили на стоянку. Временно, потому, что ждал ключи от гаража…

Ключи у меня, поехали в гараж и начнём разбор… авто:)

Так как салон тут из тряпки. да ещё и весь прожжоный, просижаный то его выкину, либо подарю друзьям на классику)

Ковёр также не в очень хорошем состоянии, но его пока трогать не будем.

Снял ковёр, снял панель и вспомнил, что у меня есть в кармане мобилка:) в итоге — немножко фоток.

В салоне пол в более-менее состоянии, небольшие паучки будем лечить болгаркой со щёткой либо лепестковым диском. Затем залью краской 3-х компонентной по ржавчине (типа Hammerite). Возможно потом мастика битумная против шума, ну и сверху коврик положим.

PS. пока разбирал, нашёл кучу ништяков, а именно — кучу мелочи (рублей 30), фишки игральные, открывашка для бутылок типа «чебурашка» — самое приятное) она на третьем фото справа внизу.

А ещё я едил ставить её на учет, положил на пассажирское место мотор.

На следующее утро приехал товарищ, зацепились в связку и поехали. Благо до гаи дворами не более километра, поэтому я даже не замёрз:)

Квитанции оплачены, заявление написано, всё готово к осмотру. Вышел инспектор, охренел от увиденного, спросил — Вам только снять машинку то с учёта. Я его убил фразой, — нет, говорю — надо поставить, буду восстанавливать.ыыы а разобрал специально, чтоб Вы всё видели, что ничего не переварено (пока).

Осмотрел, сделал пометки в заявлении и пожелал удачи в дальнейшем и был прав! Идём дальше в окошко сдавать документы. Документы не приняли:( сказали, договор оформлен неправильно, что город «К» указан. это хорошо. а вот какой области этот самый город «К». Сказали, надо ехать к продавцу и переписывать договор, чтоб с областями и всё такое. Скажем так «скатал я в этот город»:) и переписал. На следующее утро снова у окошка, почти первый. Доки отдал — приняли, пошёл перекурить и сел ждать номера. Называют фамилию — подхожу. -У вас говорит, не хватает данных, а именно:

-количество л.с. — в ПТС их действительно нет

-масса без нагрузки

-разрешённая макс. масса

я предложил переписать с моего другого свидетельства на такуюже машину только в седане, ну ведь всё один в один (наверное):)

сказали идти обратно к инспектору — пусть ищет. Пошёл, инспектор опять охренел, покрыл людей в окошке плохими словами, и вписал все данные с моего свидетельства.

Отдал снова доки — всё приняли. Через 20 минут ожидания — на руках номерочки. В профиле указаны.

Ну вот и всё, теперь у машины один путь — в автосервис. Отдам им эту, и кузов впридачу ещё один — пускай режут, пилят, варят. В общем, в итоге должен получиться один кузов из двух, готовый к покраске, а дальше я уже сам.

Учёт 2000, страховка 1300, заявление 250, штраф за транзиты просроченые 100 (всё в рублях) остался ТО, но это позже.

Итак, продолжаем разбирать машинку, отламывая по пути все приржавевшие гаечки и болтики. Даже ВД-шка не помогает.

Окончательно разобрал переднюю часть салона, снял всю проводку центральную, снял потолок, люк.

Проводка в ужасном состоянии, но, опять же она нам не понадобится, так как двигатель будет новый — инжекторный, поэтому и проводочки снимем с донора. Далее полез в моторный отсек и стал снимать всё навесное оборудование, думая, что головка блока с радостью может принять мой новый впускной коллектор с 4A-FE, форсунками и прочим. Ан нет, — головка оказалась чутка не такой, механический бензонасос, иной трамблёр с интергрированой бобиной и тд. ну вот всё навесное снято, можно закончить субботу небольшим пьянством с друзьями:)

Левое крыло. видать после мастера шаромыжника делавшего всё на скорую руку было в 6-ти местах прихвачено сваркой:) левый лонжерон сгнил и порвался в районе стойки. На это плюём, так как есть донор с подобной запчастью в исправном состоянии. Придётся высверливать всю левую стойку, наверное…

Разбрал левые двери, болтики гаечки старался класть в баночки и подписывать… на всякий случай:)

Очень удачная крыша в моём новом гараже — сделана из 2х плит, между которыми полметра свободного места. Просверлил обе в торцах, вставил метровую шпильку, на неё талреп и повесил ручной червячный тельфер. Трос тельфера подружил с блоком и начал поднимать. До этого приходилось снимать двигатель на такойже машине, знаю, что снимается через низ, а тут решил попробовать через верх — и получилось:)

моторчик остался висеть до следущего свободного времени.

Опять же немного фоток.

Часть 2 — сварка, покарска.

Наконец-то дождался очереди, всё согласовано: время ремонта(2 месяца, начало 12.12.2012) цена вопроса (об этом умолчу, так как делаемся у моего знакомого.) Вызвал эвакуатор, успешно загрузились и поехали. Это путешествие обошлось мне в 1000р, так как кроме рулевого управления, в машине ничего не функционировало.

Для начала, отрезаем всё ненужное, а именно: левый лонжерон со всеми потрохами до перегородки с салоном; крышу, грустно, но теперь машина будет без люка(( — лишний повод накопить на кондиционер))

попутно получил задание срезать то же самое, только с запасом, с другого кузова. Оказалось, крыша седана и лифтбека отличается по длинне на 4,5 см (на лифте — длиннее) — придётся делать из того, что есть…

Привёз левую сторону — начали вваривать (точнее, подгонять) Также в наличии было правое новое крыло, пришлось заказать только левое (3150р). Лобовое стекло (3600 китай) — хорошее, с полоской даже).

Вот примеряем левый лонжерон — хорошо встаёт:)

По случаю наличия денег решил заказать всю ходовую (практически) — стойки, пружинки, рулевые тяги, наконечники, шаровые. На подходе подшипники ступицы, упорные передние подшипники. Косточки — потом.

Моторный отсек обработан всем чем можно и покрашен) Также покрашена внутрення сторона капота. Теперь закрываем капот и продолжаем…

И вот такой я забрал её с покраски

двери, капот, багажник, и бампера остались на покраске

загрузили на эвакуатор и повезли уже ко мне в гараж для дальнейшей сборки. У начальства выпросил отпуск продолжительностью в две недели, думая, что всё успею… потому как отпуск попадл на праздники, то по закону)) растянется на 3))

Ещё до отпуска намазал всю внутренность кузова body антикор 930 (мастика), купил 3 больших баллона мовиля для скрытых полостей и тех мест где производилась сварка, и по вечерам всё это дело обрабатывал…В это же время «снял» у соседа его гараж для разборки своей машинки; теоретически, всё было просто — снял-поставил… на деле же оказалось всё гораздо сложнее, потому как, чтобы, например поставить проводку на новый, голый кузов — на старой машине до неё надо было ещё добраться, разобрать весь салон, вытащить мотор и тд… а места свободного для хранения этого добра особо не было, поэтому брал у папы паджерик, цеплял прицеп, и всё не особо нужное, типа заднего дивана, дверей, увозил к бабушке в деревню… дальше несколько фото — как продвигалась работка)

Начал собирать проводку… центральная консоль, коса на месте, распорка на месте, панель приборов даже подвесил))

Раньше сигналка стояла вместо левого салонного динамика — для установщика это прощще, согласен… я же решил перенести её на правую сторону, и поставить между мотором печки и кузова — места там достаточно. Для минимизации прокладки некоторых проводов, а именно, концевик багажника, электропривод багажника, управлющий провод на усилитель, управляющий провод на (возможно) выдвижную антену были задействованы существующие провода, которые раньше шли на задние динамики.

Проводка, которая шла на передний правый СТД динамик соединила выход на поворотники с сигналки с кнопкой аварийки, проводка с левого динамика пока не востребована)))…

Также, пока кузов пустой проложил всё необходимые в дальнейшем провода, так как усилитель будет стоять в багажнике — до него пришлось тянуть немаленький жгутик)) 4RCA, питание, (2х2,5)*2 на перёд, (2х4)х2 к задним дверям, а управляющий уже был))

Почти всю музыку старался положить по левой стороне, так как по правой проложил кабель для рации — просто не хочу лишних наводок… исключением стал провод на правую переднюю дверь… но это уже не критично))) Также кинут кабель на камеру заднего вида (в будущем)

Процесс извлечения и установки двигателя на фотках незапечатлён, но было сложно — особенно снять (без ямы, без домкрата, без тельфера, когда машина стоит на пеньках) в общем так и пришлось опускать машину в самый низ, отворачивать правое и левое крепление двигателя и с помощью лома выдёргивать его из ушей. Затем машинка опять поднималась на домкрате и снизу вытаскивал двигатель…

А вот запихнуть мотор оказалось очень просто, так как в моём гараже есть тельфер))) поднял машину — запихнул под неё двиг, опустил машину, поднял двигатель)

До установки решил его немного почистить, то зубной щёткой, то дрелью с насадками, в процессе снял шкив помпы… это было ошибкой))) забыл прикрутить на место, и в момент надевания ремня всё это выснилось))) снимать мотор ну никак не хотелось, поэтому отвернул правое крепление и немного приподнял — этого вполне хватило чтобы поставить и привернуть этот долбаный шкив.

На этом проблемы только начались… чтото не отворачивалось, сломал трубку высокого давления пока снимал бак, сломал трубку обратки сломал все болты крепления задних тормозных цилиндров… эх время…

Задние тормоза сразу временно заглушил под капотом, потому как заказал и их надо ждать…

ДВигатель на месте, заправлен маслом, антифризом, — не завёлся, точнее завёлся, но такой чувство, что на 1 цилиндре… сразу вспомнил о том, что снимал нижний шкив, чтоб посмотреть в каком состоянии передний сальник, вот тут ремешок и перескочил)) а так как время было поздно — отложил до завтра.

Точно ремень перескочил на 6 или 7 зубов, после правильной установки — машинка завелась, на душе отлегло)

Стал ставить переднюю подвеску, купленные в декабре стойки оказались не моими а с тойоты короллы, 75 года выпуска, задние, да ещё и масляные… Естественно в магазине не взяли их назад, потому как все мыслимые сроки уже прошли, пошли навстречу лишь продав мои стойки по закупочной цене, а именно по 1600р — что тоже неплохо, да и сам виноват немножко был.

В итоге — мотор завёл, колёса поставил и в таком виде опять поехал в кузовной цех, так как там остались крашеные двери, капот, багажник, бампера. Это всё мы ставили ещё неделю, потом на вклейку стёкол…остались мелочи — покрасить зеркала, поводки на дворниках, наклеить молдинги…

И вот она, то что получилось в итоге

Были недочеты, недоделки. но это всё до сих пор функционирует, сетра гоняет и слышать не хочет об замене авто.

Спасибо, если смогли дочитать, я старался ужать в один пост. Пусть не пятничное, но мое.

В общем, мы открыли автосервис. Ч2. Почему мы? Мысли и впечатления⁠ ⁠

В этом посте хотелось бы рассказать о том, как просто все на бумаге и как сложно все на деле. При открытии любого бизнеса, в том числе автосервиса, очень важно помнить одно — дьявол кроется в деталях, при чем в деталях едва значимых, казалось бы, на первый вид, но ключевых. Что бы оценить привлекательность сервиса для клиента, нужно взглянуть на сервис со стороны. К чему любой человек привык, приезжая в автосервис среднего помета, какие ассоциации возникают в голове у человека при слове «автосервис»? Мастер-приемщик, более-менее чистый пол и стены, мастера в спецовках. Этим клиента не удивить, мы действительно хотели показать, как мы любим машины. Я и главный мастер Павел сошлись в одном качестве — педантичности, и я не мог не сыграть на этом. Первое, на что хотелось сравняться — официальные дилеры. Чем они подкупают клиентов в своем отношении?

1. Личный менеджер и подход к каждому клиенту — этого у нас было не занимать, большинство наших клиентов имеют необычные машины, они их очень любят, впрочем, как и мы. Не редко клиент звонит мне просто рассказать что он нашел редких запчастей и купил их по случаю, я правда радуюсь вместе с ними, так как понимаю их. Некоторые звонят по 2-3 раза в день.

2. Чехлы на сидения и руль — о да, это действительно кайфово, когда ты видишь, что на твой редкий велюровый бежевый салон надели чехлы и мастер в спецовке садится в машину не пачкая ее. Типа таких:

3. Чехлы на руль

4. Накидка на крыло авто — очень важный момент, здорово ведь, когда мастер не обтирает своей грязной формой, с торчащим из кармана ключом ваш свежекрашенный отпедоренный Camaro 94 года. Примерно такая:

5. Чехол для авто, если приходится выгнать его на улицу — бывает такое, что машина готова, а клиент может забрать ее тоьлко через 2-3 дня, а так как у нас всего 3 машиноместа в сервисе, которые в последнее время реально заняты, приходится выгонять машину на улицу

Да, картинки взяты из интернета, что бы просто показать, сам не сфоткал, каюсь 🙁

Тут наверное стоит сделать лирическое отступление. К сожалению все идет все равно не очень гладко, однако я не унываю, ибо динамика положительная и почти каждый клиент, что у нас бывает в гостях становится постоянным.

Изучая автосервис как бизнес выявляется один интересный факт, который видимо свойственен любому бизнесу из сферы услуг: очень важно, высоко задрав планку, не скатиться вниз и не начать обманывать клиентов. Простая ситуация — клиент приезжает с проблемой в АКПП — дергается, тупит, на лицо все признаки полной переборки, а это около 30к за работы, не считая запчастей. А при разборе ситуации проблема оказывается в каком-то сущем пустяке на 15 минут. И я рад, что пока ни у кого из нас не было даже мыслей поступить иначе и обмануть человека, ибо только этим мы можем быть лучше всех, не говоря уже о простых и понятных человеческих нормах морали. Кстати, с того клиента даже денег не взяли, он рассказал об этом знакомым и к нам заехало сразу 2 машины с большими ремонтами, карма все-таки есть 🙂

Самая главная проблема у нашего сервиса на сегодняшний день стара как мир — откуда взять клиентов. Сейчас основной поток клиентов — сарафанное радио, это, безусловно, не есть хорошо, но об этом в следующем посте. Тут мы допустили важную ошибку, которая исправляется сама собой, как бы это не было странно — мы не спозиционировались как сервис, который осуществляет ремонт по определенным маркам, ремонт по определенным направлениям. Согласитесь, если у Вас автомобиль Honda, то хотелось бы поехать в сервис, где эти машины «хорошо знают и умеют чинить». NoName сервис без опознавательных знаков в данном случае не лучший выбор, даже если там это сделают лучше. Почему написал в ковычках часть фразы? Пример из нашей практики — звонит клиент, VW Golf 4, двигатель 1.6, МКПП. Всепросто, любой сервисмен, да и просто человек, разбирающийся в авто скажет, что он переднеприводный. Клиент назвал список работ, который ему надо сделать, я было замешкался по цене, решил узнать сколько это стоит у конкурентов, набираю в поисковике запрос — «автосервис Volkswagen». Выбираю одну из первых ссылок, захожу на сайт — красиво, написано как круто они все делают. Звоню, спрашиваю у человека на другом конце провода сколько будет это или это сделать, мне вопрос: «Привод передний полный или задний?», я опешил: «Гольф четвертый, 1.6, сколько будет стоить работы?», опять ответ менеджера: «А привод какой?». Попрощался и перезвонил клиенту с предложением цены, как оказалось в полтора раза дешевле, чем у профильного сервиса, спустя почти месяц претензий у него нет.

Третий месяц работы идет, а я пойду по-тихоньку разгребать навалившиеся заботы по сервису дальше, думаю в следующей части я попробую посчитать финансовые вложения и проанализировать и выявить ошибки, что допустили мы, наверняка вам будет полезно и интересно! Вот Вам несколько фото, для полноты поста.

Муравей мотороллер ремонт задней подвески

Задний мост грузового мотороллера «Муравей» состоит из главной передачи с дифференциалом, подвески и привода задних колес.

Главная передача предназначена для увеличения крутящего момента и передачи его к дифференциалу и далее на колеса. К самой главной передаче крутящий момент передается цепью. Рассмотрим устройство и работу этих узлов более подробно. Корпус дифференциала 15 (рис. 1) вращается вместе с ведомой шестерней 22. В нем установлены конические шестерни 13 полуоси и шестерни-сателлиты 19. Каждый сателлит находится в зацеплении с обеими шестернями 13. Когда колеса катятся по ровной прямой дороге, сателлиты равномерно распределяют усилия на конические шестерни и не вращаются на своей оси. Если скорость одного колеса уменьшится, то сателлиты начнут вращаться и увеличат скорость вращения другого колеса. На грузовом мотороллере главная передача и дифференциал объединены в одном узле вместе с механизмом переключения передач переднего и заднего хода.

Главная передача шестеренная с промежуточной шестерней 27. Картер состоит из двух половин 1 и 5, отлитых из алюминиевого сплава АЛ-2. На выступающем из корпуса конце ведущего вала 10, вращающегося в картере в подшипниках 11, на шлицах установлена ведомая звездочка 8 привода. Внутри картера на вал свободно посажена ведущая шестерня 6, имеющая на левом торце кулачки; и на шлицах — первичная шестерня—муфта 24.

Промежуточный вал, изготовленный вместе с шестерней 27, вращается на двух подшипниках 26. Корпус дифференциала 15 с крышкой корпуса 14 опирается на шарикоподшипники 21, запрессованные в картере. На крышке 14 и корпусе 15 дифференциала, стянутых болтами, имеются ведомые шестерни: 22 переднего и 17 заднего хода, а внутри находятся еще две шестерни 13 и два сателлита 19. Сателлиты вращаются на оси 18, закрепленной штифтом в корпусе 15. На концах шестерен 1 3 установлены резинометаллические шар-ниры 12, защищенные чехлами. Через цепь 7 и ведомую звездочку 8 крутящий момент передается на ведущий вал 10. При движении мотороллера вперед кулачки шестерни 24 соединены с кулачками ведущей шестерни 6, которая через промежуточный вал-ше-стерню 27 передает момент на ведомую шестерню 22. При включении заднего хода шестерня 24 входит в зацепление с ведомой шестерней 17 заднего хода.

От шестерни дифференциала к ведомой полуоси вращение передается через ведущую полуось 16 (рис. 3), на концах которой имеются шарнирные соединения-карданы. Необходимость карданной передачи диктуется тем, что при работе пружин задней подвески колеса с полуосями приближаются к кузову или удаляются от него. Резинометаллические шарниры не требуют особого ухода. Необходимо лишь следить за надежностью соединения кожухов муфты 17 болтами: допустимый зазор между кожухами — 0,5 мм. Разрывы резиновых муфт 14 в местах размещения вилок поводков, как и подрезы в местах прилегания кожухов, на работу шарниров не влияют. При постоянной частоте вращения ведущего вала угловая скорость ведомого вала меняется в течение каждого оборота два раза, увеличиваясь и уменьшаясь. В данном случае, вследствие неравномерности вращения, на ведомом валу (полуоси) и болтах крепления колеса создаются значительные усилия и повышается износ шин. Для устранения этого недостатка карданные шарниры установлены на обоих концах ведущей полуоси. Привод задних колес осуществляется следующим образом. От дифференциала крутящий момент передается через резинометаллический карданный шарнир и шлицевое соединение к ведущей полуоси 16. Ведущая и ведомые полуоси соединены между собой с помощью второго резинометаллического карданного шарнира 26. На противоположном коническом конце ведомой полуоси на сегментной шпонке 8 посажена ступица колеса 18. Ведомая полуось 1 вращается в двух конических роликоподшипниках 2, наружные кольца которых запрессованы в стальную втулку балансира. Внутреннее кольцо наружного под-шипника может перемещаться на ведомой полуоси, что позволяет регулировать оба подшипника, Регулирование производится с помощью гаек 5 через нажимное кольцо. Регулировка затяжки подшипников требует особого внимания. При тугой затяжке происходит сильный нагрев подшипников, что приводит к плавлению и вытеканию смазки и разрушению подшипников. Чрезмерно тугая затяжка может вызвать образование раковин на дорожках колец. Для регулировки затяжки подшипников нужно снять ступицу колеса и, поворачивая ведомую полуось, затягивать регули-ровочную гайку до тугого вращения полуоси. После этого гайку отвернуть на 1—1,25 грани для приработанных подшипников или на 1,25— 1,5 грани для новых. В таком положении гайку следует законтрить. При закреплении на месте тормозного барабана надо убедиться в правильности постановки сегментной шпонки 8. После сборки колесо должно вращаться свободно, но и без ощу-тимого зазора. Окончательно регулировку подшипников проверяют по нагреву ступиц во время первых поездок. Незначительный нагрев не опасен. Но если температура такова, что приложенная к ступице рука «не терпит», то гайку необходимо дополнительно отвернуть на полграни.

Через 200—300 км гайку можно завернуть до прежнего положения. Следует также иметь в виду, что тугая затяжка подшипников, определяемая по нагреву ступиц, обычно легко замечается и своевременно устраняется. Слишком же слабую затяжку труднее обнаружить, вследствие чего подшипники быстро выходят из строя. Для смазки конических подшипников внутреннюю полость втулки балансира заполняют консистентной смазкой (ЛИТОЛом). А для того чтобы смазка не вытекала, с обеих сторон втулки установлены резиновые сальники 19. Задняя подвеска грузового мотороллера передает от рамы на колеса вертикальную нагрузку, а от колес на раму толкающие и тормозные усилия. Колеса «Муравья» имеют независимую подвеску, то есть каждое колесо, соединенное при помощи шарнирных рычагов с рамой, может перемещаться вверх-вниз независимо от другого колеса, что значительно уменьшает колебания рамы при езде по неровной дороге. Подвеска состоит из балансиров и цилиндрических пружин. Балансир 27 представляет, собой трапецеидальную сварную конструкцию из труб; одним концом трубы приварены к стальной втулке, С помощью втулок, приваренных к другому концу труб, балансир шарнирно укреплен на раме. Пружина задней подвески 23 установлена на втулке, приваренной к корпусу балансира, а верхняя к кронштейну на раме. Внутри пружины имеется резиновый буфер 24, ограничивающий сжатие пружины и предохраняющий ее от соприкосновения витков. Для гашения колебаний на балансиры устанавливаются пружинно — гидравлические амортизаторы 25.

Что собой представляет модель

Мотоцикл Муравей отличается надежным металлическим трайком, сделанным в форме платформы с задним бортом. При этом такой прицеп достаточно большой, так что в него поместится много различных предметов. Транспортное средство широко используется для транспортирования:

• саженцев;
• стройматериалов;
• удобрений;
• пчелиных ульев и т. д.

С другой стороны, мото Муравей достаточно маневренный и неприхотливый. Радиус поворота байка достигает 3,5 м. В гараже транспортное средство занимает не так уж и много места.

В зимнее время года в мопед Муравей следует заливать смесь моторного масла и 76 бензина. Летом он ездит на горючем марки М8В.

По сравнению с колясочными мотоциклами, это байк не только легче, он еще и берет меньше горючего. В то же время, назвать транспортное средство экономичным нельзя. Для работы Муравей 2 требуется около 8 литров смеси, а после износа поршневой системы данный показатель вырастает и до всех 10 л.

Грузовой мотороллер Муравей отличается достаточно простой конструкцией.

В результате, для его ремонта не нужно обладать никакими особыми знаниями и умениями. Кроме того, ремонт можно выполнить практически где угодно, не обязательно ехать в мастерскую. В то же время, ломается такое устройство, как и большее количество постсоветских транспортных средств, достаточно часто.

При этом выглядит транспортное средство весьма скромно. Фото мотороллера Муравей демонстрируют нам стандартный трицикл с небольшой платформой сзади. Никаких особых элементов дизайнеры модели не добавляли – все лишь самое нужное и практичное.

Доступно было несколько различных комплектаций, включая транспортные средства с дополнительным пассажирским сидением, а также мопед с крытым кузовом. На данный момент существует много аналогов мотоцикла Муравей, фото которых сильно напоминают оригинальное транспортное средство. Особенно это касается восточных стран. В силу увеличенного трафика, именно трехколесные мотоциклы стали в Азии наиболее популярным средством передвижения.

Видео тест-драйв мощности мотороллера Муравей:

Описание устройства

Муравей намного легче обычных мотоциклов, поэтому каждый мечтал приобрести его. Примерный вес составлял всего 240 кг, а это мало, если учитывать, что он мог перевозить грузы в несколько раз тяжелее себя самого. Собственно, именно из-за этого он и получил название Муравей.

Еще одним преимуществом мотороллера было и есть то, что купить его можно за небольшую сумму денег. Так, купить мотороллер Муравей можно всего за 30000-50000 рублей.

Двигатель

Двигатель Муравей имеет одноцилиндровый. При этом он является достаточно прожорливым, поэтому назвать мотороллер экономичной техникой язык не поворачивается. Ведь даже новый двигатель Муравей затрачивает на сотню около 8 литров 80-го бензина, а что уже говорить о подержанной технике? Ведь если поршневая или редуктор немного износились, то затраты увеличиваются до 10 литров на сотню. В таком случае можно заменить поврежденные запчасти, но ведь купить их не просто, так как они редко встречаются в продаже.

Двигатель мотороллера Муравей

Можно купить уже собранный двигатель Муравья, вот только стоит такая роскошь дороговато.

Подвеска

Вообще, мотороллер Муравей — очень прочная техника. Особенно хорошо выполнена передняя рычажная подвеска. Она может прослужить не один десяток лет. Многие пользователи мотороллера даже утверждают, что она выполнена лучше, нежели современные варианты телескопических вилок.

Сейчас большинство любителей мотороллера Муравей вместо передних амортизаторов устанавливают задние от скутера, ведь первые в настоящее время — дефицит.

Задняя подвеска является независимой. Редуктор приводит в движение заднее колесо. Этому способствует роликовая цепь, проходящая через него. При этом сам редуктор выполнен совсем неплохо. Располагается в самом центре заднего моста, благодаря чему он легко извлекается, если это нужно.

Простота ремонта

Благодаря небольшому весу хозяин этой техники может без проблем перевернуть мотороллер Муравей, что позволит без труда выполнить ремонтные работы. Чтобы поменять камеру, покрышку или даже редуктор, совершенно необязательно снимать колесо.

Мотороллер имеет крупные размеры, благодаря чему техника отлично подходит для работ в селе.

Мотороллер может развивать максимальную скорость в 50-60 км/ч.

Мотороллер Муравей — обзор, ремонт, тюнинг, отзывы

Легенда советского мотопрома — мотороллер «Муравей». Рассмотрим все преимущества и недостатки мотороллера, возможности тюнинга и отзывы владельцев. Все про мотороллер муравей в одной теме.

Мотороллер «Муравей» — доступная практичность

Сегодня грузовые мотороллеры у нас не пользуются такой популярностью и ажиотажем, как это было во времена Советского Союза. Этому есть объяснения: дефицит автомобиля в то время, довольно большая цена и прочие трудности, порождали у обычного сельского или пригородного жителя мысли, о покупки чего-нибудь альтернативного, неприхотливого, недорогого, и в то же время качественно. Мотоцикл с коляской не очень подходил для перевозки грузов, а это потребность в загородной местности носила основной характер.

Стоимость мотороллера «Муравей»

Мотороллер Муравей, стоимостью в 775 рублей, своим небольшим весом и простотой в обслуживании, был идеальным вариантом, и до сих пор в азиатских странах подобные мотороллеры являются незаменимыми помощниками, и пользуются большим спросом.

Расход бензина на мотороллере «Муравей»

Его нельзя назвать экономичным, 200 кубовый одноцилиндровый двухтактный двигатель расходует около 8 литров бензина, после небольшого износа поршневой группы, расход как правило доходил и до 10 литров, но в то время это было не актуально, бензин был очень дешевым и никто не задумывался над расходом топлива и соответственно экономией. Если же вы собираетесь купить сейчас мотороллер Муравей (естественно с рук, новые давно не выпускают), будьте готовы к расходу восьмидесятого бензина в районе десяти литров.

Передняя подвеска

Передняя подвеска мотороллера рычажная, практически «неубиваемая». По сроку службы в сравнение с телескопическими вилками даже и рядом не стояла, тут практически нечему ломаться.

Сегодня можно встретить мотороллер муравей с установленными задними амортизаторами от скутера, вместо штатных передних, выпускаемых специально для него.

Тут передняя подвеска немного переделана и позаимствована от китайского грузового мотороллера

Двигатель мотороллера «Муравей»

Мотороллер муравей имеет сухой вес — 240 кг, что намного легче того же мотоцикла МТ либо Урал. В этом заслуга конструкторов, ну и конечно легкий одноцилиндровый двигатель.

Это преимущество сделало возможным даже одному человеку, перекинуть его на бок и начать ремонт. В плане ремонта тут также было куча плюсов, чтобы заменить камеру либо покрышку, колесо не нуждалось в бортировке, достаточно было открутить болты по кругу колеса, и обода расходились на две половинки.

Задняя подвеска

Задняя подвеска — независимая, заднее колесо приводится в движение посредством роликовой цепи, через редуктор.

Редуктор мотороллера «Муравей»

Обратите внимание на редуктор, расположенный в центре заднего моста, он довольно качественно сделан, однако при ремонте, его также очень просто извлечь.

Багажное отделение

Мотороллер Муравей имеет не очень большой багажный кузов, его размеры 1250 х 1130мм, однако для повседневного использования этого достаточно вполне. Также выпускались модели с дополнительным местом для пассажира, но укороченным грузовым отсеком, каждый мог выбрать для себя наиболле подходящий вариант, в зависимости определенных нужд.

По заказу можно было купить и модель с высоким закрытым грузовым отделением, отделанным металлом. Она подходила как нельзя лучше для обслуживания школ, детских садов и предприятий, перевозки бытовых предметов.

Грузоподъемность

Разрешенная грузоподъемность всех моделей — 280 кг, при этом мощность двигателя всего 12 л.с., и это при двухстах кубах двухтактного двигателя. Но этого было достаточно, ведь максимальная скорость мотороллера всего 60 км в час.

Обратите внимание на переднее колесо, чем не трактор?

Некоторые умельцы увеличивают высоту бортов, благодаря этому на мотороллер муравей вы можете нагрузить больше сыпучих материалов, а также солому, траву.

Однако, покупая такой мотороллер, будьте готовы к постоянным ремонтам, чего уж таить, вся советская мототехника постоянна ломалась и требовала вмешательства. Этот экземпляр, конечно не исключение, и постоянные проблемы с заводкой не должны вас беспокоить. Если вы в этом не соображаете, лучше его не покупать.

Современные конкуренты мотороллера «Муравей»

К счастью (или к сожалению), сейчас набирают популярность грузовые мотороллеры из Китая, стоимость которых около 1500 долларов. Конечно их можно сопоставить в конкуренцию с ним, однако не качеством кузова, подвески и прочих изделий. Мотороллер муравей на много качественней будет во всем, однако до наших времен дожили экземпляры, которые будут от вас требовать знания автослесаря в полном объеме.

Ремонт мотороллера Муравей

Прежде чем начинать ремонт, необходимо купить все нужные запчасти и инструменты. Конечно, поначалу нужно осуществить диагностику устройства, чтобы понять, в чем же на самом деле проблема.

Также необходимо взять во внимание несколько советов по поводу того, как можно менять те или иные запчасти:

1. Желая поменять камеру или покрышку, совсем не нужно бортовать колесо. Достаточно всего лишь раскрутить все болты, крепящие его.
2. Колесо начинает крутиться благодаря роликовой цепи, идущей через редуктор. При этом задняя подвеска полностью независима.
3. Редуктор извлекается легко без каких-либо дополнительных инструментов, ведь он находится в самом центре мотороллера.

Ремонт сопровождается такими основными действиями:

• слить масло с двигателя, после этого двигатель снять и поместить на какую-то плоскую поверхность;
• снять кожухи охлаждения и династратер;
• снять звездочку главной передачи;
• освободить крышку сцепления от болтов и снять ее;
• снять несколько дисков сцепления;
• после этого можно будет легко снять корзину вместе с цепью и звездочкой, шайбочку и втулку;
• чтобы отсоединить головку блока цилиндра, необходимо отвинтить четыре шайбы, которые его крепят, если на зеркале цилиндра имеются заметные задиры, то его следует отдавать в заточку;
• вынуть цилиндр, вынуть кольцо поршневого пальца при помощи круглогубцев;
• открутить стяжные болты картера, при этом может помочь ударная отвертка, которая является очень полезной в таких случаях;
• повернуть двигатель на разобранную сторону, аккуратно ударять по нему киянкой, пока картер не разойдется на две равные половинки;
• положить двигатель прямо, при помощи киянки аккуратно выбить карданный вал;
• вот после этого и появляется доступ к подшипникам и сальникам.

Обычно работа двигателя прекращается, если эти детали сильно загрязняются. Здесь могут понадобиться новые запчасти — сальник или подшипник. Их замена осуществляется довольно просто. Иногда запчасти и не нужны: достаточно только очистить механизм от загрязнений.

Но на этом этапе многие люди, у которых есть мотороллер Муравей, но которые не знакомы с тем, как нужно его правильно ремонтировать, делают одну и ту же ошибку. Заключается она в следующем: они закрывают масляный канал прокладкой или смазывают его герметиком. Но это неправильно, поскольку так закрываются пути, по которым смазка переходит к сальнику и подшипникам. Это приводит к поломке деталей, поэтому впоследствии и могут понадобиться новые запчасти. Они встречаются в продаже довольно редко. А вот купить запчасти в некоторых интернет магазинах можно, но при этом никто не знает, каким будет их качество.

Мотороллер «Муравей»: как выглядит сегодня, и как запустить его двигатель?

Муравей – это трёхколесный грузовой мопед, который выпускал Тульский завод. Популярность Муравей приобрёл по причине универсальности использования и стоимости. Работоспособный мотоцикл был выходом из ситуации отсутствия возможности приобретения автомобиля в советское время. Грузоподъёмность в 250 кг, при весе 240 кг делала этот транспорт незаменимым в сельском хозяйстве.

Характеристики мотороллера Муравей

Мотороллер отличают высокая маневренность и проходимость, а также небольшие габариты. В гараже он займёт столько места, сколько и тяжёлый мотоцикл с коляской.

Советский мотороллер «Муравей», который до сих пор пользуется популярностью, имеет следующие технические характеристики:

• Длинна – 2,68 м.
• Ширина – 1,25 м.
• Высота – 1,07 м.
• Масса сухая – 240 кг.
• Грузоподъёмность – 250 кг.
• Скорость – около 30 км/ч.
• Двигатель бензиновый, двухтактный, мощностью 11 л.с.
• Коробка передач на 4 ступени + задний ход.
• Барабанные тормоза с механическим приводом на каждое колесо.

Среди поклонников этой марки бытует мнение, что мотороллер не уступает в эксплуатационных свойствах западным аналогам.

Из преимуществ мопеда стоит отметить:

• Малый радиус разворота – 3,5 м.
• Лёгкость мотороллера «Муравей», мотоциклы значительно преобладают в весе.
• Невысокая стоимость – на рынке представлены только аппараты б/у.

Недостатки тоже есть:

• На рынке много изношенной техники.
• Двигатель имеет высокий расход топлива – от 8 л. на 100 км. Но чаще этот показатель ближе к 10 – 11 л. на 100 км. из-за повышенного износа.
• Частые поломки из-за низкой надёжности, особенно двигателя.

К двигателю больше всего вопросов у владельцев Муравья. Аппетиты по расходу топлива ведь хочется поумерить.

Двигатель муравья

На Муравей ставили мотор, отличный от других, выпускающихся промышленностью Советского Союза. Инновации в его конструкции подогревали интерес к технике тогда обычных людей. А сейчас они подогревают реставраторов и коллекционеров. Отличия следующие:

1. Наличие электростартера.
2. Принудительное охлаждение.

Главное отличие – наличие электростартера. Это позволяло запускать мопед так же, как и автомобиль.

Вентилятор системы охлаждения прогоняет воздух по кожуху двигателя, отводя от него тепло. Стоит отметить, что такая схема имеет сносную работу.

Как разобрать и собрать двигатель мотороллера «Муравей»?

Устройство мотора простое. Но даже это не страхует его от поломок, которые зачастую связаны с возрастом. Просто так разбирать мотор не стоит, а вот при проявлении следующих признаков стоит взяться за инструменты:

• Проблемы с запуском.
• Утечка масла.
• Недостаток тяги.
• Повышенный шумовой фон.
• Заводной рычаг не возвращается на место.

Возможные поломки:

• Изношенные сальники.
• Некачественная сборка после предыдущего ремонта.
• Поломка ЦПГ.
• Изношенные подшипники.
• В кикстартере лопнула возвратная пружина.

Обратите внимание! Перед капитальным ремонтом силовой установки мыть её необязательно. Достаточно слить масло и снять её с рамы.

Блок цилиндра

Открутив несколько болтов требуется снять головку блока цилиндров. Обратите внимание на изношенность прокладки ГБЦ. Напротив выпускного окна следует прощупать так называемую выработку. Если будет чувствоваться характерная волна или ступенька, то такой цилиндр нужно менять или растачивать.

Выработка проявляется там, где кольца поршня соприкасаются с цилиндром. Где они работают металл изнашивается, поэтому на границе с 2-х зон образуется переход, который отражает степень износа.

Следует изучить поршень на предмет износа. Некоторые «Кулибины» умудряются дорабатывать его наждачкой.

Сцепление

1. Демонтаж крышки сцепления и вала кикстартера. Обратите внимание на возвратную пружину – часто она лопается и кикстартер не возвращается на своё место. Также в этот момент можно проверить натяжение цепи ГРМ.
2. Разбор сцепления. Для этого потребуется отвернуть гайки и снять с корзины нажимной диск.
3. Стопорную шайбу необходимо разогнуть и вставить под зуб звёздочки главной передачи палочку. Обратите внимание, что резьба на гайке цапф коленвала правая. Гайку требуется открутить.
4. Будет ещё одна стопорная шайба, которую необходимо разогнуть. Берём съёмник и фиксирует барабан сцепления. Резьба у гайки сцепления левая.
5. Диск и барабан вынимаются, равно как снимается с вала корзина сцепления вместе с цепью и звездой привода.

Диностартер

Демонтировать следующие элементы:

1. Кожух охлаждения.
2. Кулачок прерывателя зажигания, но при условии, что силовую установку не переделывали под магнето. При этом требуется зафиксировать ротор диностартера. Сделать это можно за вентилятор охлаждения или при помощи фиксации коленвала подручными средствами.
3. Ротор демонтируется при помощи съёмника – штатного или самодельного.

По итогам ротор снят.

Музыка в дороге: как подключить колонки к усилителю в авто, и какие лучше выбрать?

Как заполнить Европротокол при ДТП, сколько действует документ? Информацию ищите далее.

Как отличить Тосол и антифриз: https://avto-femida.ru/driver/useful/chem-otlichayutsya-tosol-i-antifriz.html.

Цена запчастей

Несмотря на то, что выпуск аппарата давно прекратился на него по сей день можно найти новые запчасти, которые выпускает промышленность. Некоторые детали импортные, некоторые идут в сборе. Комплектами поставляются:

• Диски сцепления.
• Прокладки для силовой установки и редуктора.
• Гайки.
• Патрубки.
• Рычаги.

Необходимые детали можно отыскать в интернете по каталогам магазинов. Цены на запчасти мотороллера «Муравей» лояльные. Вот некоторые примеры:

• Диск сцепления – 400 руб.
• Вал кикстартера – 1100 руб.
• Передний амортизатор – 1600 руб.
• Сальники редуктора – 100 руб.
• Поршневая – 2500 руб.
• Редуктор – 14000 руб.
• Ступица колеса – 2000 руб.

Судя по ценам аппарат более чем дешев в ремонте. Это является важным эксплуатационным свойством для людей на селе.

Тюнинг мотороллера «Муравей»

В части тюнинга советского аппарата Муравей чего только владельцы не придумают. Ведь зачастую это подкованные технически люди, которым нравится проводить время в гараже. Можно выделить несколько направлений:

1. Снижение веса. Для этого потребуется убрать «лишнее» оборудование. К нему относится обвес в виде крыльев, капота и обтекателей, а также всё электрооборудование. Для перевозки грузов по селу летом это всё вряд ли потребуется.
2. Увеличение отдачи от силовой установки. Для этого следует обрезать вал диностартера. Операция прибавит мощности и динамичности. Отдача при заводке выравнивается путём обрезки коленвала.
3. Установка иных колёс. Спереди 4,5 – 9, а сзади 7 – 10. Проходимость и скорость увеличатся.
4. Усовершенствование поршневой группы. Можно купить поршень с тремя кольцами и сделать дополнительное окно в цилиндре для подачи топливной смеси.
5. Магнето и повышение эффективности системы охлаждения – это дополнительный тюнинг.

задача при тюнинге – повысить надёжность и меньше ковыряться в деталях из-за поломок.

В части тюнинга мотора некоторые владельцы пошла на радикальные меры и устанавливают на мотороллер Муравей мдвигатель Лифан (Lifan 188f), который имеет объём в 400 куб. см. А мощность его – 13 л.с. Отличительная особенность данной сборки – вариатор и центробежное сцепление.

Центробежное сцепление не лучший вариант для грузового транспорта, поскольку при езде по пересечённой местности на гружённом мотороллере на низких скоростях возможно его проскальзывание. А это выводит его из строя.

Какие бывают переделки мотороллера «Муравей» на видео:

Как разобрать редуктор

Редуктор Муравей разбирается по определенной схеме. Данный процесс необходим, если по какой-то причине редуктор Муравья перестал функционировать. Некоторые поступают неправильно: когда редуктор ломается, его просто выбрасывают. Но ведь при правильном подходе к этому делу устройство можно отремонтировать, после чего мотороллер Муравей будет функционировать так же, как и раньше. Кроме того купить запчасти для мотороллера Муравей сложно, поэтому не стоит зря ими разбрасываться.

Редуктор мотороллера Муравей

1. Если редуктор Муравья некоторое время находился в разобранном состоянии, то для начала его было бы неплохо очистить от пыли и грязи.
2. Открутить все болты, которые стягивают редуктор. Взять строительный фен. С его помощью со всех сторон прогреть редуктор Муравей, после чего деревянной киянкой постучать по корпусу. Пока он не разойдется на две половинки.
3. Теперь можно выяснить, что повлекло за собой поломку. Редуктор мог выйти из строя по двум основным причинам: был сломан подшипник первичного вала или же стерлись зубья шестерен. Обе запчасти придется заменить.
4. Шестерни и подшипники нужно снять, чтобы их можно было поменять на новые запчасти.
5. Извлечь стопорный щит.
6. Снять стопорное кольцо и вынуть полуось из чашки.
7. Перед тем, как начать сборку всех деталей обратно, нужно проверить их целостность. Когда редуктор Муравей собран, его можно отправлять в отведенное для него место.

Трехколесный мотороллер муравей — обзор

Мотороллер Муравей выпускался на Тульском машиностроительном заводе с 1959 по 1995 год. Его модификация или как сейчас принято говорить, рестайлинг, был проведен в 1983 году и обновленная версия получила обозначение Муравей 2М 01. Долголетие этому необычному трехколесному транспортному средству принесли, прежде всего, положительные качества, среди которых необходимо выделить:

• универсальность;
• доступная стоимость;
• простой ремонт;
• компактность;
• маневренность.

Какое давление должно быть в шинах мотороллера муравей

Во времена бывшего СССР “Муравей” хоть и доставлял немало хлопот своим хозяевам, но люди его покупали и даже ездили на нем. А куда народу было деваться? Кто дом строил, кто хозяйство держал вот и несли в магазин последние деньги и одной рукой руля, а второй вытирая слезы эксплуатировали эти советские коросты.

Дизайн для тех лет много лучше многих современных образцов

Если заводской дизайн не комильфо – многочисленные колхозные тюнинг-ателье предлагают свои вариации Там же, в качестве дополнительных опций можно заказать прицепное и автоматический натяжитель цепи…

Характеристики двигателя

По сути двигатель сам по себе неплох: в меру надежен, прост, ремонтнопригоден и не прихотлив. Если бы не его крайне не надежный и капризный диностартер, который по старой “доброй” колхозной традиции принято упразднять и ставить магнето

• Тип — двухтактный, одноцилиндровый с трехканальной продувкой
• Охлаждение — воздушное, принудительное от вентилятора
• Диаметр цилиндра — 62 мм
• Ход поршня — 66 мм
• Рабочий объем — 199 см
• Степень сжатия — 7,6 кг/см
• Мощность — 13 л. с./9,6 кВт при 5200 об/мин
• Карбюратор — К62Г

Регулировка свободного хода троса

С левой стороны двигателя снимаем крышку, отворачиваем контргайку на регулировочном болте и в зависимости от того какие были проблемы с вашим сцеплением проводим регулировку свободного хода рычага сцепления.

• Если сцепление вело — закручиваем регулировочный болт
• Если сцепление буксовало — выкручиваем

Закручиваем-выкручиваем регулировочный болт ровно до тех пор пока свободный ход на конце рычага сцепления не составит 5-10мм. После регулировки болта — фиксируем его отверткой и затягиваем контргайку

Общая информация

Советский грузовой мотороллер имеет надежный металлический трайк, выполненный в виде платформы, имеющей задний борт. Трайк Муравья достаточно вместителен. Грузоподъемность платформы составляет 250 килограммов, что позволяет активно использовать мотороллер Муравей в хозяйственных нуждах. Так, грузовой мотороллер позволяет перевозить:

Мототехника отличается маневренностью и неприхотливостью. В гараже мотороллер Муравей занимает примерно столько же пространства, сколько и громоздкий мототранспорт с коляской. Радиус поворота Муравья составляет около 3,5 метров.

Характеристики мотороллера Муравей

Зимой грузовой мопед функционирует при помощи смеси моторного масла М6/3-10Г/1 и бензина А-76, а летом ему требуется марка М8В.

Если сравнивать мотороллер Муравей с колясочным мотоциклом, то по части эксплуатационного расхода топлива преимущества будут на стороне первого. Грузовой мопед «съедает» 8 литров/100 километров. Также он намного легче мотоцикла с коляской — его вес составляет 240 килограммов.

На повестке дня: мотороллер Муравей тюнинг и модернизация

Мотороллер Муравей сегодня, к сожалению, уже снят с выпуска и продаж производителем. Однако приобрести подержанную модель все же представляется возможным.

Такие мотороллеры уже успели завоевать массу поклонников благодаря своим характеристикам. Больше грузоподъемности в сравнении с мотоциклами, доступная стоимость, удобство эксплуатации — все это делает модель приоритетной среди другой мототехники.

Характеристики мотороллера Муравей:

Согласно официальной документации мотороллер Муравей имеет следующие параметры:

• возможности подъёма грузов — 250 кг,
• грузовой отсек — 1250*1130 мм,
• погрузочная платформа в высоту — 600 мм,
• вес — 240 кг,
• по радиусу поворота — 3.5 м,
• максимальная допустимая скорость — до 60км/ч,
• расходование топлива — примерно до 6л/100км,
• одноцилиндровый двигатель,
• резерв топлива — до 13 л,
• КП: 4-х ступенчатая
• независимые, гидравлические подвески.

Как можно отметить, характеристики модели довольно-таки привлекательные. Муравей — мотороллер, достойный внимания.

Облагородив собственное транспортное средство мечтает каждый водитель. И здесь фантазия не знает границ, а внешний тюнинг становится выходом из ситуации. Как можно облагородить мотороллер Муравей — тюнинг станет лучшим решением. Можно покрасить крылья, капот, кузов и таким образом преобразить модель.

Перед проведением работ транспортное средство тщательно подготавливается: очищается, отшлифовывается, обезжиривается.

Как известно, владельцы мотороллера любят использовать различные стильные навороты и внешний тюнинг позволяет преобразить устройство.

Вариантов внешнего преображения любимого железного коня существует великое множество, и владельцы мотороллера Муравей не одиноки в своём стремлении, ведь такой же популярной моделью для тюнинга является мотоцикл Восход 3М.

Тюнинг Восхода 3М своими руками может выполнить даже неопытный мотоциклист. Достаточно лишь уделить этому внимание и применить фантазию, чтобы ваш старичок заиграл новыми красками и получил привлекательный внешний вид.

Мотороллер Муравей — устройство мощное, однако большинство владельцев не прочь увеличить грузоподъемные способности модели. Кроме того, можно переделать кузов и сделать его откидным (на подобии самосвала).

Однако есть некоторые нюансы и главное — не перестараться. Как известно, грузоподъемность равна около 250 кг, на практике умещают и большие грузы. Но следует помнить, что при такой нагруженности скорость будет гораздо медленнее (до 35кмч).

Повысить грузоподъемность можно, увеличив борты. Однако потребуется усиление рамы мотороллера.

Сварку можно признать наиболее оптимальным вариантом, но можно справиться и без нее (изготовление дополнительной рамы производится из дерева).

Кузов в данной ситуации сдвигается вперед или оставляется на своем месте, а вот назад его сдвигать запрещено.

Есть возможность рассмотрения варианта и установки отдельных будок на такие мотороллеры, что потребует отдельных затрат.

Для самосвала чаще всего используют следующие механизмы:

• тросовые лебедки;
• гидравлика с автоматическим приводом;
• способы с применением дверных петель и т.д (так называемые «ручные»).

Что касается гидравлики, то здесь потребуется еще и использование насоса. Общие траты при таком подходе могут превысить саму стоимость мотороллера.

Рассмотрим варианты реализации идеи:

1. С применением автоматики.

Кузов прикрепляется к дополнительной раме, которая присоединяется при помощи шарниров к основной. Подъем может осуществляться при помощи ромбического домкрата, который функционирует с подачи простого электропривода. Сам же электропривод легко можно сделать, используя стеклоподъемники простого автомобиля. В этом и есть суть автоматики, когда кузов опрокидывается нажатием одной кнопки.

Единственный минус такого преобразования — это конечная стоимость работы. Цена зависит от применяемых запчастей.

2. Ручной способ.

Кузов, как и в автоматическом способе, устанавливается на дополнительную раму. Рама также присоединяется к основной.

Удобство такого способа в том, что при надобности есть возможность попросту снять кузов (например, когда нужно перевезти длинные трубы и т.д.). Такие длинные объекты смогут быть закреплены прямиком к раме.

Тонкости производства

На практике рекомендуется дополнительная установка цепочек, которые предохранят петли от вырывания. А затворами могут служить обыкновенные дверные ручки от бытовых приборов или механизмы от авто.

При конструировании съемного кузов, потребуется и крепление бака, номера, поворотников непосредственно к раме (не путать с кузовом). Нужно добиться, чтобы центр тяжести был около осей петель (около 30 см по отношению к заднему краю). Только так кузов будет без проблем опрокидываться вручную.

Итак, мотороллер Муравей сегодня — это не только средство для передвижения, но и мощный мини-самосвал в домашних условиях. Несмотря на то, что транспортное средство уже давно не реализуется на авто рынке, приобрести его с рук все же стоит. Таким образом из простого мопеда, благодаря небольшим усилиям, мы приобретает мощный самосвал и навороченное транспортное средство.

На повестке дня: мотороллер Муравей тюнинг и модернизация

Фотоотчет: Замена задней цепи мопеда Альфа

Цепная передача крутящего момента — всегда проблема. Но дешевизна, простота обслуживания вкупе с малым весом, а для мотоцикла — вес — это очень существенный параметр — перевешивают все недостатки и цепной привод заднего колеса также как и много лет назад в мотостроении является главенствующим. И от этого в ближайшие десятилетия мы вряд ли уйдем.

Как уже было сказано: цепь — всегда проблема. Тянется она зараза и ничего с этим не поделаешь. И ладно бы только тянулась, так она начинает жрать зубья звезд и если вовремя ее не заменить на новую, то она буквально за один сезон сожрет звездочки.

Не вдаваясь в теорию — рассмотрим классический случай: цепь растянулась и требует срочной замены. Если внимательно присмотреться к картинке, то будет видно, что ролики цепи не попадают в зубья звездочки. Как следствие ролики цепи бьют по зубьям звездочки и сжирают ее буквально за один сезон.

Некоторые, особо одаренные деятели умудряются нарезать «болгаркой» на таких звездочках свои, эксклюзивные зубья. Но мы такой фигней страдать сегодня не будем, а купим новую ведущею звезду (ведомая еще живая, пару сезонов походит), цепь и сделаем все по-человечески, а не по-колхозному.

При выборе новой цепи отталкивайтесь от ширины и количества зубьев на звездочках вашего мопеда. Цепи для Альфы идут разной ширины и длины: есть широкие, есть узкие, есть длинные, есть короткие. Мы будем ставить широкую, 428 под звездочки Z13 Z41, а какую будите ставить вы зависит только от ваших звездочек и предпочтений.

Устанавливаем пырчик на подножку, если она у вас конечно есть

Снимаем кожухи, крышку ведущей звездочки, откручиваем гайку оси заднего колеса\задней звездочки, ослабляем с обоих сторон натяжные цепи.

Ищем на цепи замок, расстегиваем его и снимаем старую цепь. У бивней цепь всегда заклепана наглухо и в этом плане мне не повезло: пришлось идти за болгаркой B-)…

Толкаем колесо по заднему маятнику максимально вперед, накидываем новую цепь, застегиваем замок. Чтобы замок не расстегнулся на ходу — ставим защелку так, чтобы ее разрез смотрел в противоположную сторону от направления ее движения. Чтобы не запутаться сделайте так: проверните колесо так, чтобы замок был сверху маятника и застегните защелку разрезом к заднему колесу.

Слегка подтягиваем гайки оси звездочки\задней оси, скидываем пырчик с подножки, прокачиваем несколько раз заднею подвеску и начинаем не спеша натягивать цепь примерно по такому принципу: чуть подтянули цепь — сразу промеряли линейкой как стало колесо.

Если расстояние от колеса до маятника с одной стороны будет существенно меньше или больше чем с другой — калибруем положение колеса нужным натяжным. Таким макаром, урывками тянем цепь до нужной кондиции.

Тянем цепь до тех пор пока она не будет провисать на 1-1.5 см. Этого будет вполне достаточно. После всего проделанного затягиваем гайки осей и в обязательном порядке регулируем задние тормоза. За тормоза никогда не забываем, а то впечатаетесь на радостях в мусорный бак или в такого же оленя.

Для тех кто еще с нами поведаю дедовский способ как легко и просто определить насколько сильно ушатана цепь: берем цепь, расправляем и вывешиваем ее в горизонтальном положении. Чем ушатанней будет цепь тем сильней она опишет дугу, чем новей тем она будет более ровной.

Технические характеристики

Советский мопед, не так давно пользующийся большой популярностью, имеет следующие технические характеристики:

1. Длина — 2680 миллиметров.
2. Ширина — 1250 миллиметров.
3. Высота — 1075 миллиметров.
4. Сухая масса — 240 килограммов.
5. Грузоподъемность — 250 килограммов.
6. Скорость — 25-35 километров в час.
7. Тип двигателя — 2-хтактный, мощность составляет 11 л/с.
8. Трансмиссия — 4-хступенчатая коробка передач.
9. Тормоза имеют диаметр 15,0 сантиметров. Барабанные, на каждом колесе привод механический.

Квадроцикл из «Муравья»: этапы сборки

На базе трехколесного мотороллера «Муравья» можно собрать полноценный квадроцикл. Эти два вида мототехники обладают относительно похожими характеристиками. Существенным отличием является только объем бензобака, а также мощность двигателя. Мотор «Муравья» оснащен многодисковым сцеплением, расположенным в масляной ванне.

Подача бензина осуществляется самотеком, а также устанавливается цепочный привод. Двигатель у этого мотороллера одноцилиндровый, имеет мощность 11 л. с. Коробка передач четырехступенчатая, а привод подводится к задним колесам. Бензобак имеет объем 12 л, а средний расход бензина составляет около 7 л на 100 км.

Это позволяет собрать квадроцикл из «Муравья», который будет обладать характеристиками не хуже, чем заводские модели.

Так как сделать квадроцикл из «Муравья»? Сначала потребуется подготовить необходимые детали и узлы. Большинство из них берется с трехколесного мотороллера, но некоторые части нужно будет купить или взять с автомобиля. Работы проводят чаще всего в отапливаемом гараже, где есть качественная вентиляция.

Набор инструментов включает в себя болгарку, сварочный аппарат, набор ручного инструмента. Чтобы собрать квадроцикл из «Муравья» своими руками, чертежи потребуется проработать самостоятельно.

Нужно создать схему с точным описанием всех компонентов, продумав каждую деталь. Чертежи самодельного квадроцикла могут быть и стандартными.

Но прежде чем приступить к выполнению сборки, их нужно рассмотреть очень подробно.

Как собрать квадроцикл из «Муравья»?

Чтобы собрать квадроцикл, потребуется выполнить 9 этапов:

• Приобретение необходимых узлов и механизмов, материалов, оборудования.
• Сварочные работы, создание каркаса.
• Установка на раму тормозов, подвесок, амортизаторов, ходовой части и колес.
• Монтаж мотора, КПП, сборка привода.
• Установка топливного бака.
• Создание электросистемы, установка поворотников, фар, аккумулятора, приборной доски.
• Изготовление обвеса.
• Финишная отделка корпуса, возможно, авторский тюнинг.
• Монтаж корпуса и сидения.

Собрать раму можно из новых труб или использовать старую конструкцию. Если планируется делать основу с нуля, следует приобрести трубы, толщина стенок которых не должна быть больше 3 мм. Для лонжеронов нужны заготовки толщиной 25 мм, а для поперечных перекладин и подкосов – 2 мм.

Чтобы собрать квадроцикл из мотороллера «Муравья», потребуется собрать трубы в единую конструкцию при помощи точечной сварки. Если все элементы собраны правильно, выполняется сварка цельная. Сразу же потребуется прикрепить к раме ушки для амортизаторов, а также рычаги. Кронштейны можно приварить впоследствии, когда на каркас будут устанавливаться узлы и механизмы.

Чтобы провести реконструкцию готовой рамы мотороллера, нужно снять с нее все компоненты. На голый каркас, с которого демонтируется задняя часть, наращиваются трубы. После этого можно приварить кронштейны и прочие мелкие детали для установки соответствующих узлов и агрегатов. Потребуется отодвинуть на 40-45 см стойки под седлом.

Из листа металла создаются конструкции заднего и переднего багажника, которые также нужно приварить к раме. Металлические части конструкции нужно прогрунтовать и окрасить.

Двигатель

Легкий мотор «Муравья» делает квадроцикл маневренным, управляемым, но для перевозки грузов он не подходит. Этот мотовездеход можно будет вытащить из ямы практически вручную, что становится возможным благодаря наличию легкого двигателя.

Мотор и трансмиссия должны быть нераздельны, чтобы обеспечить правильную работу всей системы. Стоит учесть, что в старых двигателях мотороллеров не было охлаждения, поэтому его рекомендуется добавить самостоятельно. Можно снять эту систему, например, с мотора ВАЗа.

Квадроцикл из «Муравья»: подвеска

От мотороллера можно использовать подвеску, в качестве передней или задней оси. Выбор делает мастер самостоятельно, но первый вариант предпочтительнее. Заднюю подвеску можно выполнить двумя способами:

• Взять задний мост со старого автомобиля, а затем укоротить его под габариты квадроцикла. Недостатком такой конструкции является значительный вес.
• Конструкция карданно-редукторного типа. На задней оси монтируется редуктор, к которому подводится привод.

Для квадроцикла нужна независимая подвеска, которая будет обладать высоким клиренсом. Ее рычаги фиксируются к раме при помощи болтов через сайлентблоки. Стойка передней подвески должна иметь наклон, так как в противном случае квадроцикл может перевернуться.

Рулевое управление, тормозная система

Для создания рулевого управления применяется руль от мотороллера, вместе с которым желательно сразу же брать и топливный бак. Вал делают из труб диаметром 20 мм, а снизу нужно смонтировать ограничитель хода.

После установки рулевого управления нужно вывести соответствующие детали для подсоединения их к рычага, педалями прочих элементов конструкции.

Основным элементом безопасности водителя и пассажира квадроцикла является тормозная система. Этот элемент лучше приобрести новый, так как бывший в изношенный механизм не может считаться надежным. В крайнем случае, тормоза можно взять с автомобиля, с небольшим пробегом.

Корпус

Создание корпуса является одним из сложных этапов. Подходящими материалами для этого является стеклопластик или стекловолокно. Можно применять и листовой металл, но искусственный обвес будет весить меньше.

Сначала из кусков пенопласта вырезается «болванка» корпуса, для чего потребуется разработать предварительный чертеж. На подготовленную форму наносится стекловолокно.

Слоев будет несколько, поэтому между ними устанавливаются металлические крепления для последующей фиксации нового обвеса к раме. Чтобы каждый слой качественно скреплялся между собой, их промазывают дополнительно эпоксидной смолой.

Корпус нужно качественно просушить, а затем прогрунтовать и покрасить.

После установки всех компонентов и подключения систем, нужно проверить работоспособность и обкатать транспортное средство, постепенно повышая нагрузку.

Типичные неисправности

Из типичных неисправностей данного узла стоит отметить следующие:

• Поломка возвратной пружины

Поломка возвратной пружины приводит к тому, что заводной рычаг после запуска двигателя перестает возвращаться на место

• Поломка или износ зубьев храповика. Поломка или износ зубьев маховика приводит к проскальзыванию заводного рычага

• Износ упорного болта. Износ упорного болта приводит к тому, что после запуска двигателя каретка ударяясь об него не скользит, а продолжает находится в зацеплении

• Еще одно часто встречающейся неисправностью является поломка вала. К сожалению фотки оборванного вала в данный момент у меня нет

Обслуживание и ремонт

Благодаря небольшому весу, этот мопед, при необходимости, можно «уложить на боковую» даже в одиночку. Также, учитывая то, что дисковые колеса Муравья состоят из 2-х стянутых болтами половин, заменить поврежденную шину довольно просто. Для соединения камеры и запасной покрышки необходимо разъединить части демонтированного колеса.

Ремонт мотороллера Муравей

Инструменты

Для того чтобы качественно отремонтировать советский мопед, потребуются следующие инструменты:

• двусторонние гаечные ключи (комплект), 4-22 миллиметра;
• отвертки — 3 шт. (большая, средняя, малая);
• молотки, 2 шт. (100 и 300 грамм);
• щипцы комбинированные;
• деревянная палочка;
• кусачки;
• плоскогубцы;
• торцовые ключи (4 шт.);
• бархатные напильники — 2 шт. (плоские).

Диагностика

Мотороллер Муравей должен регулярно проходить техобслуживание. Это необходимо по двум причинам:

1. Это позволит повысить эксплуатационные характеристики и тем самым сделать модель более надежной и выносливой.
2. Своевременная диагностика позволит владельцу столь раритетной мототехники, как мотороллер Муравей избежать ДТП.

Основные преимущества модели

Среди причин, почему мотоцикл Муравей пользовался и пользуется широкой популярностью, можно выделить:

• функцию заднего хода, которая сильно повышаем маневренность транспортного средства (особенно актуально при парковке и выполнении других сложных маневров);
• мотор, что запускается при помощи стартера;
• небольшой радиус поворота в 3,5 м. Таким образом, ездить на трицикле можно даже по узким сельским улочкам;
• небольшой вес, если сравнивать с колясочными мотоциклами;
• доступную цену на транспортное средство.

Среди недостатков выделяется большой расход топлива, достаточно частые поломки, а также плохая проходимость по мягкому грунту (особенно при загруженном кузове).

Мотороллеры Муравей Руководство по ремонту + каталог деталей

СОДЕРЖАНИЕ КНИГИ РУКОВОДСТВО ПО РЕМОНТУ МОТОРОЛЛЕРЫ МУРАВЕЙ + КАТАЛОГ ДЕТАЛЕЙ

Вступление 3 Глава 1. Краткие сведения и технические характеристики 5Технические характеристики мотороллеров «Муравей 8 Органы управления мотороллера 10 Техническое обслуживание ручки «газа 17 Тросы управления 18 Техническое обслуживание и ремонт тросов управления 18 Техническое обслуживание мотороллера 20 Глава 2. Силовой агрегат, двигатель 22Снятие силового агрегата 22 Разборка силового агрегата 26 Контроль и сортировка деталей после разборки 27 Двигатель 27 Кривошипно-шатунный механизм 31 Цилиндр и головка цилиндра 31 Поршень 34 Поршневые кольца 35 Поршневой палец 38 Шатун 39 Коленчатый вал 41 Ролики шатунного подшипника 44 Палец кривошипа 44 Цапфы коленчатого вала 46 Картер 47 Система смазки 51 Смазочные материалы 51 Система охлаждения 52 Возможные неисправности двигателя и способы их устранения 55 Глава 3. Система питания и выпуска 57Бензокран 58 Карбюратор 59 Карбюратор К-28Г 59 Карбюратор К-36Г 62 Принцип работы карбюратора К-36Г 65 Разборка и сборка карбюратора 66 Ремонт карбюратора 67 Регулировка карбюратора 68 Карбюратор К-62Г 69 Снятие и разборка карбюратора 72 Регулировка карбюратора 72 Проверка герметичности крепления карбюратора 72 Установка уровня топлива в поплавковой камере 72 Регулировка оборотов холостого хода 73 Регулировка положения дозирующей иглы 74 Карбюратор К-65Г 75 Конструкция и принцип работы карбюрзгора К-65Г 76 Система подвода и поддержания постоянного уровня топлива 77 Главная дозирующая система 77 Система холостого хода 78 Система пуска и прогрева двигателя 78 Утолитель поплавка 79 Снятие и разборка карбюратора 79 Установка карбюратора 79 Регулировка карбюратора К-65Г 80 Установка уровня топлива 80 Регулировка холостого хода 80 Регулировка положения дозирующей иглы 81 Воздухоочиститель 81 Система выпуска 83 Основные неисправности карбюраторов и способы их устранения 86 Глава 4. Трансмиссия 88Передняя передача 88 Моторная цепь 89 Сцепление 89 Регулировка сцепления 92 Неисправности сцепления 92 Ремонт сцепления 93 Ведущий барабан сцепления 93 Диски сцепления 94 Пружина муфты сцепления 94 Штоки выключения сцепления 95 Коробка передач 96 Работа коробки передач 99 Механизм переключения передач 101 Обслуживание коробки передач 102 Замена масла 102 Разборка коробки передач 102 Ремонт коробки передач 103 Сборка коробки передач 10З Пусковой механизм мотороллера «Муравей 106 Промежуточная передача 107 Смазка цепи промежуточной передачи 109 Регулировка натяжения цепи промежуточной передачи 109 Главная передача и дифференциал 110 Техническое обслуживание главной передачи и дифференциала 116 Разборка редуктора главной передачи и дифференциала 116 Ремонт главной передачи и дифференциала 116 Чашки дифференциала 116 Сателлиты 118 Шестерни полуосей главной передачи 118 Сборка дифференциала 118 Сборка редуктора главной передачи 118 Полуось ведущая 120 Полуось ведомая 120 Привод задних колес 121 Ремонт карданного шарнира 124 Техническое обслуживание карданной передачи 124 Глава 5. Ходовая часть 125Рама 125 Передняя подвеска 128 Пружинно-гидравлический амортизатор 132 Задняя подвеска 134 Обслуживание передней подвески 138 Обслуживание задней, подвески 138 Тормоза 138 Техническое обслуживание и ремонт тормозной системы 143 Замена тормозных накладок 144 Колеса и шины 146 Глава 6. Электрооборудование 148Аккумуляторная батарея 150 Электрическая цепь питания контрольной лампы заряда аккумулятора (красная) 152 Основные виды неисправностей аккумуляторной батареи 153 Династартер 154 Обслуживание династартера 157 Реле-регулятор 160 Проверка реле стартера 164 Проверка реле обратного тока 165 Порядок проверки диодов ВСУ-10 и Д-104-20, регулирующих обратный ток в реле-регуляторе 2903.3702 165 Проверка регулятора напряжения 166 Система зажигания 168 Катушка зажигания 168 Прерыватель 169 Регулировка зазора в прерывателе 170 Конденсатор 170 Высоковольтный провод 171 Свеча зажигания 171 Установка момента зажигания 172 Регулировка момента зажигания для мотороллеров семейства ТГА и «Муравей 172 Регулировка момента зажигания для мотороллеров семейства «Муравей-2 173 Приборы освещения и сигнализации 175. Фара 175 Электрическая цепь питания ламп ближнего и дальнего света 175 Электрическая цепь питания лампы стоп-сигнала 175 Звуковой сигнал 175 Задний фонарь 176 Указатели поворотов, прерыватель указателей 176 Приложения 178 Литература 186

КУПИТЬ КНИГУ РУКОВОДСТВО ПО РЕМОНТУ МОТОРОЛЛЕРЫ МУРАВЕЙ + КАТАЛОГ ДЕТАЛЕЙ

Устройство и технические параметры

Устройства мотороллера Муравей было довольно простым и состояло из следующих основных частей:

• двигатель;
• рама;
• трансмиссия и подвеска;
• электрооборудование;
• тормозная система;
• кузов.

Такая простая конструкция мотороллера Муравей 2М 01 и его широкая унификация с двухколесной моделью Тулица (Тула) позволяла владельцам выполнять ремонт самостоятельно.

Мотороллер ТМЗ Муравей имел следующие технические характеристики и эксплуатационные параметры (в скобках приведены данные для модификации мотороллера Муравей 2М):

На какой скорости собирается кпп муравье. Ремонт мотороллера муравей

Изготовление мотороллеров началось в 1959 году, а прекратилось в 1995.Изготовителем был Тульский Машиностроительный Завод. В 1983 году, был создан Муравей 2М-01. Он нашел своего покупателя и его любили. Любили за цену, за юркость, за то сколько он на себе тащит. Им пользовались все, кому необходимы были перевозки на компактном транспорте. Перевезти он мог легко 250 кг., скорость при этом была 60 км/ч. Исполнения кузовов было разное: тент, открытый, фургон.

Это второе поколение линейки «Муравей» — 2М-02, был куплен в почти далекие 90-е. Точно год не вспомню, да и не так уж это и важно. Помню как его пригоняли, сколько радости было на лицах и в глазах у всех встречающих. Вечер, полуразваленные сараи, а мимо них едет «копейка» и тянет на буксире красавца Муравья. Он видимо долго стоял, поэтому мог только бибикнуть через раз. Аккумуляторная батарея была высажена в ноль.

В тот вечер был огромный праздник. Ну а что? Это событие, покупка транспорта, а по деревенским меркам это был шикарный вариант. Собственно, в городе муравей скорее всего не пригодился бы, а в деревне самое оно. Бороздить поля, сельские дороги и перевозить все что нагрузят. Мотороллер Муравей 2М является грузовым мотороллером и то сколько он перевезет, зависит от количества мест «в салоне». Были версии одноместные(ForOne) и двухместные(ForTwo). Там где мог сидеть только водитель, кузов был больше, а где сзади водителя мог сесть пассажир, соответственно меньше.

Минусы и плюсы есть у каждой из версий. Либо один человек сидит, но при этом расположение «багажника» нормальное, либо сидят двое и работают противовесом, потому что с полным кузовом ехать по кочкам или въехать в горку будет проблематично, мотороллер так и норовит встать на дыбы.

Помню что муравья почти сразу переделали на ручной режим, убрав все «ненужное» из электрики. Зажигание от тракторного магнето.

Это сейчас ручку можно легко дернуть хоть раз 10 подряд, а в совсем юном возрасте и два раза давались с большим трудом.

Если его помыть, покрасить, то есть сделать как с завода, то он просто очарует. Несмотря на то что он «циклоп», вид спереди удался. Эдакий добряк. Пластиковые крышки для поворотников по бокам — сделано в СССР, фара из стекла — сделано в России.

Характеристики мотороллера Муравей

Мотороллер отличают высокая маневренность и проходимость, а также небольшие габариты. В гараже он займёт столько места, сколько и тяжёлый мотоцикл с коляской.

Советский мотороллер «Муравей», который до сих пор пользуется популярностью, имеет следующие технические характеристики:

• Длинна – 2,68 м.
• Ширина – 1,25 м.
• Высота – 1,07 м.
• Масса сухая – 240 кг.
• Грузоподъёмность – 250 кг.
• Скорость – около 30 км/ч.
• Двигатель бензиновый, двухтактный, мощностью 11 л.с.
• Коробка передач на 4 ступени + задний ход.
• Барабанные тормоза с механическим приводом на каждое колесо.

Из преимуществ мопеда стоит отметить:

• Малый радиус разворота – 3,5 м.
• Лёгкость мотороллера «Муравей», мотоциклы значительно преобладают в весе.
• Невысокая стоимость – на рынке представлены только аппараты б/у.

Недостатки тоже есть:

• На рынке много изношенной техники.
• Двигатель имеет высокий расход топлива – от 8 л. на 100 км. Но чаще этот показатель ближе к 10 – 11 л. на 100 км. из-за повышенного износа.
• Частые поломки из-за низкой надёжности, особенно двигателя.

К двигателю больше всего вопросов у владельцев Муравья. Аппетиты по расходу топлива ведь хочется поумерить.

Смотрите также

Комментарии 36

Здравствуйте скажите как зарекомендовал себя двигатель Брайт?Хочу подобный поставить на самоделку но что-то информации по нему в Интернете не нашёл.

Стал тихим (по шуму)и экономичным? А ведь классная идея переоборудовать и двухколесные электроны и туристы

По шуму наверное так же, все зависит от глушителя, у меня он самодельный. Но звук выхлопа приятнее, сразу слышно что мощный двигатель работает, напоминает мощные Японские мотоциклы.

огромное спасибо за ваш опыт…очень пригодиться мне)))

Себе на муравья поставил 125 кубиков 4тактник, пришлось редуктор зеркально собирать, что бы звезда была с другой стороны, переключение передач под родную ножку, выхлоп на него самодельный, теперь можно на муравье тихо подкрастся к человеку и его не слышно, заводится с пол тычка и не паришся со свечками, акум нужен только для запуска с кнопочки, работает, без акума,

( 1 оценка, среднее 4 из 5 )

Двигатель муравья

На Муравей ставили мотор, отличный от других, выпускающихся промышленностью Советского Союза. Инновации в его конструкции подогревали интерес к технике тогда обычных людей. А сейчас они подогревают реставраторов и коллекционеров. Отличия следующие:

1. Наличие электростартера.
2. Принудительное охлаждение.

Главное отличие – наличие электростартера. Это позволяло запускать мопед так же, как и автомобиль.

Вентилятор системы охлаждения прогоняет воздух по кожуху двигателя, отводя от него тепло. Стоит отметить, что такая схема имеет сносную работу.

Как разобрать и собрать двигатель мотороллера «Муравей»?

Устройство мотора простое. Но даже это не страхует его от поломок, которые зачастую связаны с возрастом. Просто так разбирать мотор не стоит, а вот при проявлении следующих признаков стоит взяться за инструменты:

• Проблемы с запуском.
• Утечка масла.
• Недостаток тяги.
• Повышенный шумовой фон.
• Заводной рычаг не возвращается на место.

Возможные поломки:

• Изношенные сальники.
• Некачественная сборка после предыдущего ремонта.
• Поломка ЦПГ.
• Изношенные подшипники.
• В кикстартере лопнула возвратная пружина.

Обратите внимание! Перед капитальным ремонтом силовой установки мыть её необязательно. Достаточно слить масло и снять её с рамы.

Блок цилиндра

Открутив несколько болтов требуется снять головку блока цилиндров. Обратите внимание на изношенность прокладки ГБЦ. Напротив выпускного окна следует прощупать так называемую выработку. Если будет чувствоваться характерная волна или ступенька, то такой цилиндр нужно менять или растачивать.

Следует изучить поршень на предмет износа. Некоторые «Кулибины» умудряются дорабатывать его наждачкой.

Сцепление

1. Демонтаж крышки сцепления и вала кикстартера. Обратите внимание на возвратную пружину – часто она лопается и кикстартер не возвращается на своё место. Также в этот момент можно проверить натяжение цепи ГРМ.
2. Разбор сцепления. Для этого потребуется отвернуть гайки и снять с корзины нажимной диск.
3. Стопорную шайбу необходимо разогнуть и вставить под зуб звёздочки главной передачи палочку. Обратите внимание, что резьба на гайке цапф коленвала правая. Гайку требуется открутить.
4. Будет ещё одна стопорная шайба, которую необходимо разогнуть. Берём съёмник и фиксирует барабан сцепления. Резьба у гайки сцепления левая.
5. Диск и барабан вынимаются, равно как снимается с вала корзина сцепления вместе с цепью и звездой привода.

Диностартер

Демонтировать следующие элементы:

1. Кожух охлаждения.
2. Кулачок прерывателя зажигания, но при условии, что силовую установку не переделывали под магнето. При этом требуется зафиксировать ротор диностартера. Сделать это можно за вентилятор охлаждения или при помощи фиксации коленвала подручными средствами.
3. Ротор демонтируется при помощи съёмника – штатного или самодельного.

По итогам ротор снят.

Музыка в дороге: как подключить колонки к усилителю в авто, и какие лучше выбрать?

Как заполнить Европротокол при ДТП, сколько действует документ? Информацию ищите далее.

Неисправности

Из-за того, что во время запуска двигателя усилие от кикстартера напрямую передается шестерне первой передачи — втулка, которой шестерня опирается на первичный вал изнашивается и причем изнашивается так, что шестерня начинает попросту болтаться на валу

1. Перед сборкой — одеваем шестерню первой передачи на свое место и пытаемся ее раскачать. Если шестерня шатается — меняем ее на новую или, если у вас есть наработки в этой области — меняем только втулку, а шестерню оставляем

1. Вторая типичная неисправность связана с тем, что ролик который фиксирует копирный вал не всегда работает именно по «ромашке», а зачастую соскакивает с нее и вместо ролика — «ромашку» фиксирует планка фиксатора как в моем случае. Такая неисправность приводит к тому, что передачи начинают выбивать, недовключаться или перескакивать через одну

Обратите внимание как от контакта с «ромашкой»стерлась планка и обрезало один усик шплинта

1. Эта неисправность устраняется очень легко и просто: наденьте на вал переключения передач планку фиксатора вместе с его пружиной и вставьте вал в картер. Затем туда же вставьте копирный вал и несколько раз проверните его и посмотрите где будет бегать ролик.
2. Если ролик не будет бегать не по «ромашке» — подогните плоскогубцами планку фиксатора в нужную сторону так, чтобы ролик бегал строго по «ромашке» копирного вала

Правильное положение ролика

Все остальные неисправности которыми страдает данная КПП являются типичными для КПП мотоциклов советского производства и заключаются в износе рабочих кромок кулачковых муфт, зубьев шестерен и вилок переключения передач

Для наглядности отрыл вам из кучи хлама первичный вал с поистине конским износом зубьев ведущей шестерни первой передачи. Износ зубьев у нее составляет порядка 1мм. Такое ощущение, что этим мотороллером только тем и занимались, что «ГАЗели тягали»… Такой износ шестерен является критичным и вал к дальнейшей эксплуатации не подлежит

Сколько не перебирал двигатели ТМЗ и ни разу мне не попались шестерни с изношенными кулачковыми муфтами, а перебрал я их пару вагонов, если не больше… Смею предположить, что износ кулачковых муфт не является типичной проблемой двигателей ТМЗ в отличии от двигателей Иж, Зид и прочих

Цена запчастей

Несмотря на то, что выпуск аппарата давно прекратился на него по сей день можно найти новые запчасти, которые выпускает промышленность. Некоторые детали импортные, некоторые идут в сборе. Комплектами поставляются:

• Диски сцепления.
• Прокладки для силовой установки и редуктора.
• Гайки.
• Патрубки.
• Рычаги.

Необходимые детали можно отыскать в интернете по каталогам магазинов. Цены на запчасти мотороллера «Муравей» лояльные. Вот некоторые примеры:

• Диск сцепления – 400 руб.
• Вал кикстартера – 1100 руб.
• Передний амортизатор – 1600 руб.
• Сальники редуктора – 100 руб.
• Поршневая – 2500 руб.
• Редуктор – 14000 руб.
• Ступица колеса – 2000 руб.

Судя по ценам аппарат более чем дешев в ремонте. Это является важным эксплуатационным свойством для людей на селе.

Сборка

Ищем внутри правой половины картера копир по которому ходит собачка механизма переключения передачи, несколькими нажатиями проверяем его работоспособность

Берем в руку копирный вал так, чтобы его «ромашка» смотрела на вас и разворачиваем вилки переключения передач по часовой стрелки до упора

Не изменяя положения вилок переключения передач — собираем КПП и вставляем в нее вилки вместе с копирным валом в том порядке как это показано на картинке

Не нарушая положения деталей — устанавливаем КПП в сборе с копирным валом в правую половину картера и туда же устанавливаем вал переключения передач вместе с планкой фиксатора. После установки планки фиксатора не забудьте завести его возвратную пружину в специальную прорезь внутри картера

Процедура по установки КПП при нужной сноровке проходит очень легко и быстро. Если у вас таким образом не получается установить КПП — разбирайте ее и ставьте детали по отдельности

Для пущей уверенности в том, что во время сборки копирный вал случайно не провернулся — доворачиваем его на сколько это возможно по часовой стрелке

Устанавливаем на вал переключения передач сектор механизма переключения передач при этом следя за тем, чтобы в зацепление с шестерней копирного вала зашел именно его последний зуб, а не какой-нибудь другой. После установки сектора — надеваем на вал переключения передач возвратную пружину

Тюнинг мотороллера «Муравей»

В части тюнинга советского аппарата Муравей чего только владельцы не придумают. Ведь зачастую это подкованные технически люди, которым нравится проводить время в гараже. Можно выделить несколько направлений:

1. Снижение веса. Для этого потребуется убрать «лишнее» оборудование. К нему относится обвес в виде крыльев, капота и обтекателей, а также всё электрооборудование. Для перевозки грузов по селу летом это всё вряд ли потребуется.
2. Увеличение отдачи от силовой установки. Для этого следует обрезать вал диностартера. Операция прибавит мощности и динамичности. Отдача при заводке выравнивается путём обрезки коленвала.
3. Установка иных колёс. Спереди 4,5 – 9, а сзади 7 – 10. Проходимость и скорость увеличатся.
4. Усовершенствование поршневой группы. Можно купить поршень с тремя кольцами и сделать дополнительное окно в цилиндре для подачи топливной смеси.
5. Магнето и повышение эффективности системы охлаждения – это дополнительный тюнинг.

Мотороллер Муравей — обзор, ремонт, тюнинг, отзывы

Легенда советского мотопрома — мотороллер «Муравей». Рассмотрим все преимущества и недостатки мотороллера, возможности тюнинга и отзывы владельцев. Все про мотороллер муравей в одной теме.

Мотороллер «Муравей» — доступная практичность

Сегодня грузовые мотороллеры у нас не пользуются такой популярностью и ажиотажем, как это было во времена Советского Союза. Этому есть объяснения: дефицит автомобиля в то время, довольно большая цена и прочие трудности, порождали у обычного сельского или пригородного жителя мысли, о покупки чего-нибудь альтернативного, неприхотливого, недорогого, и в то же время качественно. Мотоцикл с коляской не очень подходил для перевозки грузов, а это потребность в загородной местности носила основной характер.

Стоимость мотороллера «Муравей»

Мотороллер Муравей, стоимостью в 775 рублей, своим небольшим весом и простотой в обслуживании, был идеальным вариантом, и до сих пор в азиатских странах подобные мотороллеры являются незаменимыми помощниками, и пользуются большим спросом.

Расход бензина на мотороллере «Муравей»

Его нельзя назвать экономичным, 200 кубовый одноцилиндровый двухтактный двигатель расходует около 8 литров бензина, после небольшого износа поршневой группы, расход как правило доходил и до 10 литров, но в то время это было не актуально, бензин был очень дешевым и никто не задумывался над расходом топлива и соответственно экономией. Если же вы собираетесь купить сейчас мотороллер Муравей (естественно с рук, новые давно не выпускают), будьте готовы к расходу восьмидесятого бензина в районе десяти литров.

Передняя подвеска

Передняя подвеска мотороллера рычажная, практически «неубиваемая». По сроку службы в сравнение с телескопическими вилками даже и рядом не стояла, тут практически нечему ломаться.

Сегодня можно встретить мотороллер муравей с установленными задними амортизаторами от скутера, вместо штатных передних, выпускаемых специально для него.

Тут передняя подвеска немного переделана и позаимствована от китайского грузового мотороллера

Двигатель мотороллера «Муравей»

Мотороллер муравей имеет сухой вес — 240 кг, что намного легче того же мотоцикла МТ либо Урал. В этом заслуга конструкторов, ну и конечно легкий одноцилиндровый двигатель.

Это преимущество сделало возможным даже одному человеку, перекинуть его на бок и начать ремонт. В плане ремонта тут также было куча плюсов, чтобы заменить камеру либо покрышку, колесо не нуждалось в бортировке, достаточно было открутить болты по кругу колеса, и обода расходились на две половинки.

Задняя подвеска

Задняя подвеска — независимая, заднее колесо приводится в движение посредством роликовой цепи, через редуктор.

Редуктор мотороллера «Муравей»

Обратите внимание на редуктор, расположенный в центре заднего моста, он довольно качественно сделан, однако при ремонте, его также очень просто извлечь.

Багажное отделение

Мотороллер Муравей имеет не очень большой багажный кузов, его размеры 1250 х 1130мм, однако для повседневного использования этого достаточно вполне. Также выпускались модели с дополнительным местом для пассажира, но укороченным грузовым отсеком, каждый мог выбрать для себя наиболле подходящий вариант, в зависимости определенных нужд.

По заказу можно было купить и модель с высоким закрытым грузовым отделением, отделанным металлом. Она подходила как нельзя лучше для обслуживания школ, детских садов и предприятий, перевозки бытовых предметов.

Грузоподъемность

Разрешенная грузоподъемность всех моделей — 280 кг, при этом мощность двигателя всего 12 л.с., и это при двухстах кубах двухтактного двигателя. Но этого было достаточно, ведь максимальная скорость мотороллера всего 60 км в час.

Обратите внимание на переднее колесо, чем не трактор?

Некоторые умельцы увеличивают высоту бортов, благодаря этому на мотороллер муравей вы можете нагрузить больше сыпучих материалов, а также солому, траву.

Однако, покупая такой мотороллер, будьте готовы к постоянным ремонтам, чего уж таить, вся советская мототехника постоянна ломалась и требовала вмешательства. Этот экземпляр, конечно не исключение, и постоянные проблемы с заводкой не должны вас беспокоить. Если вы в этом не соображаете, лучше его не покупать.

Современные конкуренты мотороллера «Муравей»

К счастью (или к сожалению), сейчас набирают популярность грузовые мотороллеры из Китая, стоимость которых около 1500 долларов. Конечно их можно сопоставить в конкуренцию с ним, однако не качеством кузова, подвески и прочих изделий. Мотороллер муравей на много качественней будет во всем, однако до наших времен дожили экземпляры, которые будут от вас требовать знания автослесаря в полном объеме.

Сборка двигателя

В отличие от династартера, ремонт двигателя мотороллера Муравей своими руками сложно выполнить по книге эксплуатации. Поэтому стоит обратиться к советам опытных владельцев мотоциклов. Чаще всего, разбирать двигатель приходится при неполадках механизмов сцепления, работе коробки передач, а также износа коленчатого вала, подшипников или сальников. Самое главное правило – не бояться разбирать двигатель самостоятельно. Воспользовавшись данной инструкцией, разборка и сборка двигателя мотороллера Муравей не составит труда.

Итак, порядок действий при разборке двигателя:

1. Для начала, подготовьте рабочее место. Если хотите добиться правильной и беспроблемной работы, держите все детали в чистоте и порядке. Запоминайте и комплектуйте порядок разборки.

О том, как собрать двигатель мотороллера Муравей, более подробно можно посмотреть в наглядном видео в конце статьи. Суть сборки в обратном порядке действий, но важно закручивать детали с определенным усилием и синхронизировать запчасти с отметками. Ни в коем случае не стоит собирать двигатель без подробных инструкций, написанных производителем.

При частых поломках, владельцы задумываются, какой двигатель можно поставить на мотороллер Муравей. Вместо родного мотора можно использовать китайские аналоговые двигатели. Поскольку у Муравья множество копий в азиатских странах, замена двигателя может стать отличным вариантом сэкономить при необратимой поломке. Правда придется самостоятельно сделать крепления и, в некоторых случаях, переделать мост под левое расположение цепи. Это не очень сложно, учитывая, что на тульском заводе предусмотрели возможность перестановки моста.

Особенности мотороллера Муравей

Мы предлагаем вашему вниманию обзор легендарного трицикла Муравей. Этот советский грузовой мопед с тремя колесами заслужил широкую популярность среди жителей нашей страны практически с момента его выхода в свет. Прежде всего, транспортное средство высоко оценили благодаря его доступной цене и многофункциональности. Кроме того, выгодно выделялась работоспособность байка. При массе в 240 кг транспортное средство могло перевозить грузы весом в 250 кг, в результате чего оно стало незаменимым помощником в сельском хозяйстве.

И сегодня мотороллер Муравей высоко ценится среди наших соотечественников. Его функциональные параметры не утратили своей актуальности и в наши дни. В результате, на сельских или дачных участках можно достаточно часто встретить такой трицикл.

Что собой представляет модель

Мотоцикл Муравей отличается надежным металлическим трайком, сделанным в форме платформы с задним бортом. При этом такой прицеп достаточно большой, так что в него поместится много различных предметов. Транспортное средство широко используется для транспортирования:

• саженцев;
• стройматериалов;
• удобрений;
• пчелиных ульев и т. д.

С другой стороны, мото Муравей достаточно маневренный и неприхотливый. Радиус поворота байка достигает 3,5 м. В гараже транспортное средство занимает не так уж и много места.

В зимнее время года в мопед Муравей следует заливать смесь моторного масла и 76 бензина. Летом он ездит на горючем марки М8В.

По сравнению с колясочными мотоциклами, это байк не только легче, он еще и берет меньше горючего. В то же время, назвать транспортное средство экономичным нельзя. Для работы Муравей 2 требуется около 8 литров смеси, а после износа поршневой системы данный показатель вырастает и до всех 10 л.

Грузовой мотороллер Муравей отличается достаточно простой конструкцией.

В результате, для его ремонта не нужно обладать никакими особыми знаниями и умениями. Кроме того, ремонт можно выполнить практически где угодно, не обязательно ехать в мастерскую. В то же время, ломается такое устройство, как и большее количество постсоветских транспортных средств, достаточно часто.

При этом выглядит транспортное средство весьма скромно. Фото мотороллера Муравей демонстрируют нам стандартный трицикл с небольшой платформой сзади. Никаких особых элементов дизайнеры модели не добавляли – все лишь самое нужное и практичное.

Доступно было несколько различных комплектаций, включая транспортные средства с дополнительным пассажирским сидением, а также мопед с крытым кузовом. На данный момент существует много аналогов мотоцикла Муравей, фото которых сильно напоминают оригинальное транспортное средство. Особенно это касается восточных стран. В силу увеличенного трафика, именно трехколесные мотоциклы стали в Азии наиболее популярным средством передвижения.

Видео тест-драйв мощности мотороллера Муравей:

Муравей 4Х4 полная переделка на DRIVE2.RU

Все началось с мотороллера, , муравей, , .Собственно с него и прилипло название.притащил я его, завел, тормозов нет 1,2 передач нет…не мудрено ведь простоял он около двадцати лет в саду под яблоней.Поездил так сезон, зимой решил движку перебрать и тут понеслось…Мотор в процессе переборки притерпел ряд апгрейдов(получил принципиально новый подшипник на вторичный вал;коленвал перебрали под шатун нового образца, отбалансировали;мотор получил поршневую нового образца.)Под данные переделки понадобились некоторые доработки, но об этом подробней в записях БЖ.После переборки движки поставил ее на место, завел, погазовал и решил продолжить работы.Мой взгляд упал на ходовку…Захотелось сделать четырех колесный муравей.И понеслась…После того как я изготовил переднюю подвеску, задумался:а не слабоват ли движочек?Решил его заменить на двигатель от, , М 72,,1952г.в.(он у меня остался от незаконченного проекта)он тоже ряд вынужденых переделок пережил, в связи с плохим состоянием.Срезал крепление штатного двигателя.Установил движок от эмки, поглядел на заднюю подвеску и решил:не катит!Надо переделывать.И пошли координальные переделки…

• Двигатель 0.7 бензиновый (22 л.с.)
• Механическая коробка передач
• Полный привод
• Машина 1963 года выпуска, была куплена в 2008 году

Пять лет на сайте Описание изменено 4 года назад

Продолжение сборки) Коленвал на месте, а значит можно собирать коробку. В общем то это не инструкция по сборке (я не говорю, что куда поставить), так как там всё просто, а скорее описание того, как эта сборка проходила у меня, и с какими я столкнулся трудностями.

Хочу сразу пояснить, что прежде чем всё собрать окончательно (стянуть обе половинки картера) я наверное раз 20 собирал и разбирал коробку, чтобы убедиться, что всё работает как надо. Потому что когда я собрал её первый раз, то проблема была в следующем. Коробка собирается на 4 передаче. И с четвёртой до первой она переключалась нормально, но назад — ни в какую. Доходило до второй передачи, а третью включить не удавалось. Я долго бился и не мог понять в чём дело (поэтому и было произведено 20 сборок разборок). Когда я снимал верхнюю часть картера, то коробка отлично щёлкалась с 4-ой до первой и назад. Но стоило поставить вторую часть картера, и всё повторялось — с 4-ой до первой нормально, обратно — никак.

В общем не помню уже как я это заметил, но заметил. Что вторичный вал при переключении начинает вылезать из подшипника, а подшипник из картера. Поэтому вторичный вал смещался по отношению к первичному (первичный сместиться не мог, так как он не выходит наружу, когда ставишь вторую половину картера, а вторичный выходит, так как привод колёс идёт от него). И пришлось мне делать следующее: обстукивать картер

По всей окружности посадки подшипника. И сам вторичный вал:

Так же как и коленвал — тыльной стороной молотка, и только кончик, так как дальше на него одевается шестерня первой передачи (точнее сначала одевается шестерня, а потом уже подшипник
