Установка фильтра салона

После полугодового владения автомобилем, дошли наконец-то руки до фильтра салона. Его установкой планирую устранить следующие неприятности:
1. Непосредственно пыль в салоне, особенно на следующей утро после мойки видеть слой пыли не приятно;
2. Неприятные запахи от "Маршруток"
3. Мусор в вентиляторе и шум от него. После покупки авто было замечено что на скоростях 3-4 от вентилятора идет странный шум, оказалось что там банально листва набилась.

За отправную точку взял пост Алексея Калмыкова 7438 . Снял бардачек, открутил два самореза. И на высоте примерно 15 мм от места соединения двух частей вентилятора сделал горизонтальную прорезь от края до края. Важно, прорезь от самого края и до самого края. Потом от краев прорезал вниз и вытащил этот кусок. 10 минут упорства и все готово.

Замерил линейкой ширину окна и глубину этого короба вырезал шаблон что бы проверить как он войдет, нет ли там скосов или ребер жесткости. Размеры 180 на 130.

Шаблон нормально вошел. На сайте нашел самый маленький фильтр высотой до 15мм. Его размеры 180 на 180 и высота 12мм. В общем, самое то, нужно только одну сторону подрезать. Ссылочка на фильтр ставится такой в HYUNDAI i10 и KIA Picanto. Собственно на рынке такой и был куплен.

Вставил в отверстие, он туда отлично вошел.Отмерил так что бы края фильтра (без учета поролона) составляли те-же 180 на 130 укоротил фильтр ножевкой по металу и термоклея. Дополнительно пустую сторону и место разреза оклеил утеплителем для окон. Вышло довольно аккуратно.

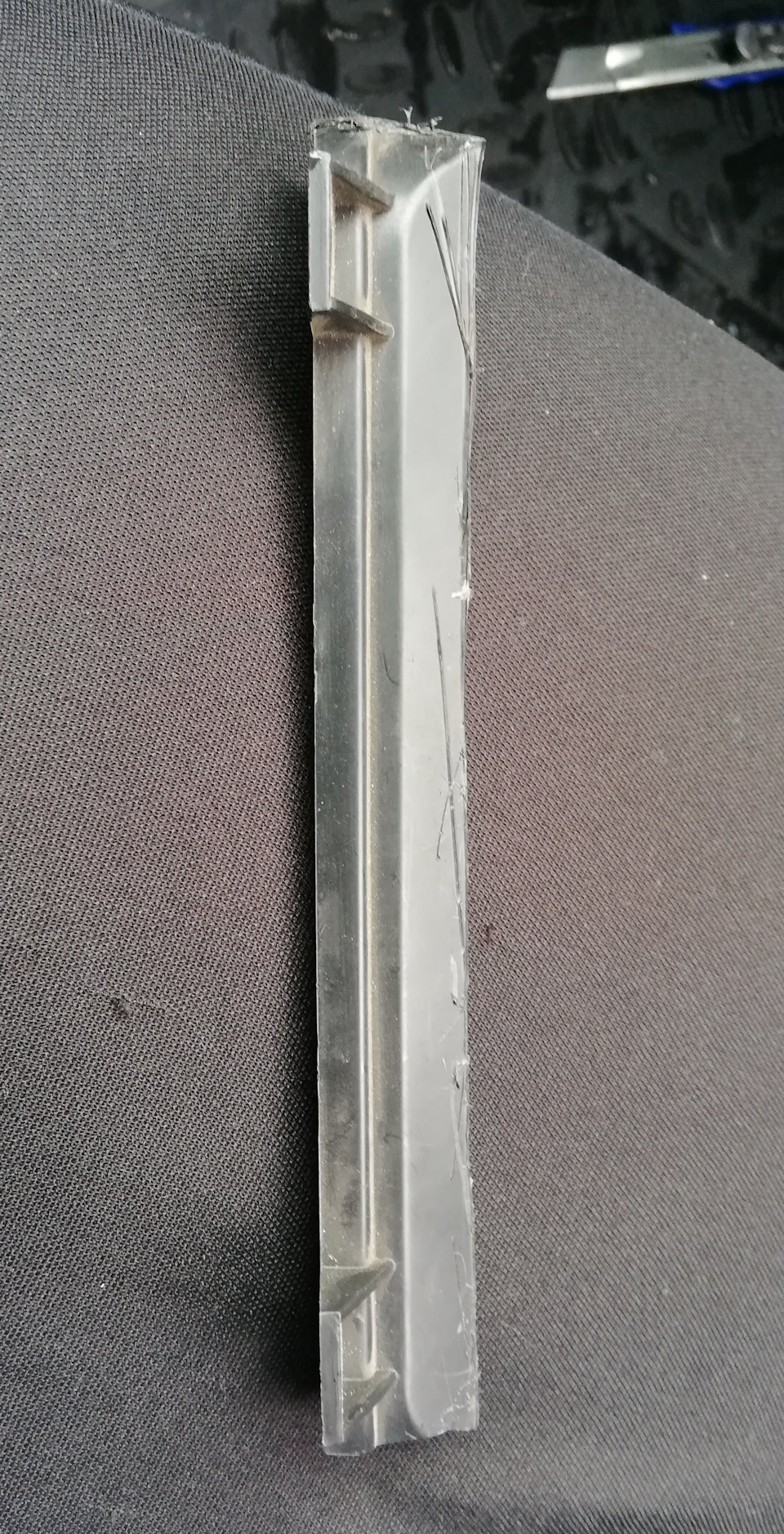

Далее, вставил фильтр на его новое место, вернул на место вырезанную часть стенки, закрутил саморезы и для герметичности, и для того устранения возможных дребезжание, заклеил место разреза малярным скотчем.

Для последующей замены нужно будет:
1. Снять бардачек
2. Отклеить скотч и открутить саморезы
3. Заменить фильтр

Заслонка рециркуляция естественно теперь не может включить режим рециркуляции полноценно, но частично она все же ходит и если в этом режиме приложить руку то чувствуется что воздух хорошо тянет из салона.

Сделал фото количества пыли до начала работ. Машина была в моейке с пылесосом день назад. Сравню с тем что будете после следующей, изменится ли количество пыли.

P. S. После пары дней был замечен стук фильтра о стенки корпуса на кочках. Достал фильтр и оклеил его дополнительно утеплителем оконным по периметру и снизу. Теперь он сидит там плотно.

Как сделать и установить салонный фильтр в Daewoo Matiz

Предназначение салонного фильтра (СФ) заключается в очистке воздуха, поступающего в автомобиль. Рекомендуется время от времени проверять его состояние, чтобы водителям и пассажирам машины не пришлось дышать пылью. Как заменить салонный фильтр Дэу Матиз и как часто это необходимо делать, мы расскажем ниже.

Где должен находиться фильтр салона?

СФ в автомобиле предназначен для того, чтобы фильтровать поступающий воздух от пыли, грязи и выхлопных газов других транспортных средств. Прежде чем произвести замену, надо знать, где находится салонный фильтр и есть ли он в принципе. В большинстве автомобилей его монтируют в специально предназначенный для этого разъем. А в Дэу Матиз производитель решил не устанавливать воздушный фильтр и даже не предусмотрел для него место. Если вы решили ставить СФ самостоятельно, надо знать, где его располагать.

На практике нецелесообразно выполнять установку очистителя воздуха округлой формы в Daewoo Matiz в районе вентилирующего устройства. В результате того, что инженеры автомобильного концерна не установили теплообменник, есть неплохое место для СФ. Его можно расположить между гофрой и так называемой ракушкой вентилятора. Здесь предусмотрено специальное прямоугольное пространство. Если вы определились, где будет установлен фильтр, то измерьте размеры отверстия. Они должны составить 15*11*5 см.

СФ для Дэу Матиз

Что будет с системой кондиционирования и отопления без фильтра?

Хотя инженеры Дэу Матиз не предусмотрели наличие фильтра салона в машине, эксплуатация без него приведет к серьезным проблемам. Постоянная езда на автомобиле с кондиционером без салонного фильтра чревата:

1. Появлением проблем в работе воздушной системы и системы отопления. Автовладелец столкнется с засорением радиаторного устройства кондиционера. Поэтому со временем ему придется выполнять разбор центральной консоли и чистить радиатор. Ремонт займет много времени и потребует финансовых вложений.
2. Негативным влиянием на здоровье водителя и пассажиров. В салон автомобиля будет попадать пыль и грязь с улицы, а также вредоносные вещества, содержащиеся в выхлопных газах других авто.

Как часто требуется замена?

Из-за конструктивных особенностей автомобиля смена салонного фильтра в Дэу Матиз не предусмотрена производителем.

Поэтому четких интервалов замены мы назвать не можем. Если вы проживаете в небольшом и чистом городе, то менять фильтр салона потребуется один раз в 15-20 тысяч км пробега. При эксплуатации автомобиля в мегаполисе или крупных промышленных городах замену надо осуществлять каждые 10 тысяч км пробега.

Как сделать салонный фильтр самостоятельно?

Поменять фильтр в автомобиле Дэу Матиз можно своими руками. При необходимости вы можете сделать его самостоятельно.

На видео приведена краткая инструкция по замене СФ (автор — Александра Орлова).

Материалы и инструменты

Для замены или изготовления фильтрующего устройства для Дэу Матиз вам понадобятся:

• салонный фильтр;
• уплотнитель;
• суперклей.

Выбираем подходящий фильтр

Чаще всего для изготовления, замены или установки салонного фильтрующего элемента в Матизах используется СФ от автомобилей Пежо 607. Речь идет об устройстве с номером Wix Filters WP9171. Также можно выбрать фильтр от производителя Bosch, артикул 1987432399, Champion — CCF0048C. Для транспортных средств с кондиционером можно использовать СФ от изготовителя Corteco, каталожный номер 21653148.

Алгоритм действий по созданию

Рассмотрим самостоятельный процесс изготовления СФ с использованием фильтра от Пежо 607:

1. Отрезаем боковую пластмассовую сторону от устройства. Это позволит увидеть внутреннюю часть фильтрующего элемента. Изнутри расположен слой активированного угля, выполняющий функцию очистки. Чтобы увеличить очистительную поверхность, конструкция устройства выполнена в виде гармошки.
2. На следующем этапе вырезаем сам фильтрующий элемент. Ширина изделия должна составить 10.4 см.
3. После этого для фиксации устройства приклейте боковую часть. Важно соблюсти размеры соответствующей длины. Для фиксации используем суперклей. Так у вас на руках будет заготовка, габариты которой составят 10.4*14.4 см. Этот размер несколько меньше необходимого, но по бокам будет еще установлен уплотнитель.
4. В качестве уплотнителя используете поролон. Его необходимо добавить на каждую сторону. Если материал самоклеящийся, то он фиксируется без проблем. Либо используйте суперклей. При необходимости можно дополнительно проклеить по бокам слой дверного уплотнителя. Это позволит лучше зафиксировать салонный фильтр в посадочном месте Дэу Матиз.

Установка фильтра

Первую часть инструкции по самостоятельной установке фильтрующего устройства смотрите на видео (материал снят и опубликован каналом Автоканал Vovka-62).

Если вы решили снять и сменить старый или установить новый СФ, процесс монтажа осуществляется так:

1. Демонтируйте вещевой ящик. Для снятия бардачка отсоедините петли, выполненные в виде пистонов. Они оснащаются защелками, поэтому их тоже нужно демонтировать. При снятии действуйте осторожно, поскольку защелки выполнены из пластмассы и они хрупкие. Нажмите на сами петли и извлеките бардачок.
2. После снятия бардачка вы увидите гофру, демонтируйте ее. Сожмите этот элемент как гармошку и потяните вниз. Так откроется место для монтажа салонного фильтра Дэу Матиз.
3. Перед установкой СФ немного смочите уплотнительный элемент. Благодаря этому он не порвется и не будет двигаться. Желательно обработать водой место монтажа, в частности, соприкосновения уплотнителя с пластиком. Установите салонный фильтр в посадочное отверстие.
4. Закрепите гофру и вещевой ящик обратно. Надежно зафиксируйте его, чтобы он не скрипел во время движения.

Цена вопроса

Стоимость нового салонного фильтра зависит от производителя. В среднем цены варьируются в районе 300-2000 рублей.

К уда устанавливается фильтрующий элемент, сморите на фото.

Фотогалерея

1. Демонтаж гофры для установки СФ 2. Место установки салонного фильтра

Видео «Установка СФ в Матиз своими руками»

На видео приведена вторая часть наглядной инструкции по установке фильтрующего устройства в Дэу Матиз (материал снят и опубликован каналом Автоканал Vovka-62).

Меняем салонный фильтр на Daewoo Matiz самостоятельно

Тем не менее, у такого популярного автомобиля как Daewoo Matiz фильтрующего элемента салона нет. Эту прискорбную особенность знают все владельцы данного авто.

Более того, в отличие от большинства машин того же класса, в Daewoo Matiz нет даже места, куда можно было бы поставить вышеназванный фильтр. Однако дышать чистым воздухом хочется всем. Поэтому, сегодня мы попробуем рассмотреть один из вариантов решения этой проблемы, который заключается в добавлении фильтрующего элемента в конструкцию автомобиля. Естественно, что это называется вмешательством в устройство авто, однако другого выбора у нас просто нет, так что фильтр на матиз мы установим самостоятельно.

Добавление салонного фильтра в стандартную конструкцию.

Искать дополнительные решения для машин с кондиционером и без него нет смысла, так как место для установки может быть одно, а значит — и процесс инсталляции, также, будет идентичным. Нужды использовать фильтр круглой формы над вентилятором попросту нет, так как, при отсутствующем теплообменнике, у нас появляется подходящее место размером 11 см на 15 см с глубиной в 5 см. Оно и подойдёт под наши задачи.

Снимаем перчаточный ящик

Для начала, нужно снять перчаточный ящик, который чаще называют «бардачком». Не нужно прикладывать для этого чрезмерных усилий, так как это может привести к его поломке, поскольку пластмасса в его конструкции имеет специфические свойства, выражающиеся в излишней хрупкости. Необходимо будет освободить две петли на нижней части, которые являются некими пистонами с защёлками. Для этого будет достаточно сжать их пальцами, после чего можно будет и вынимать сам ящик. Таким образом, мы получили свободный доступ к месту установки салонного фильтра.

Также, нужно будет снять и гофру. Тут всё ещё проще — сжимаем её, подобно гармошке, и вытягиваем вниз.

Вырезаем фильтр

Для того чтобы установить фильтр, его нужно иметь в наличии. И, естественно, что приобрести салонный фильтр дэу матиз у нас не получится. Так что, довольно неплохим вариантом станет приобретение угольного фильтра для автомобиля Peugeot 607.Приобрести такой фильтр можно в интернет-автомагазине a-parts. Его ширина равна 14,4 см, однако при дальнейшем использовании уплотнителя, он сможет покрыть всё пространство в 15 см. Благодаря довольно большой длине данного фильтра, можно будет разрезать его на четыре части, чтобы позже использовать в нашем автомобиле. На пятый кусок, впрочем, совсем немного не хватает.

Подготавливаем новый фильтр

Отрезаем пластиковую боковину, после чего нашему взору открывается устройство фильтра. В конструкции имеется два полотна из нетканого волокна, между которыми располагается дополнительный слой активированного угля. Для увеличения площади фильтрующего элемента, он сложен в гармошку.

Вырезаем фильтр по ширине в 10,4 см, после чего приклеиваем на обрезанную часть боковину посредством секундного клея. Это позволит нам значительно усилить конструкцию фильтра, чтобы он не развалился в дороге. В результате, мы получим элемент с габаритами в 14,4 см на 10,4 см. А ещё по 0,3 см с каждой стороны будет выделено на установку уплотнителя.

Вырезаем по форме и приклеиваем боковины

С вопросами уплотнения всё будет очень просто. Для этого можно использовать простой самоклеющийся материал, именуемый пенополиуретаном или же просто поролоном. Обратите внимание, что данный уплотнитель должен быть сплошным, а не клееным из отдельных кусочков, что позволит ему пропускать воздух. Дополнительно можно будет установить резиновый дверной уплотнитель, который надёжно зафиксирует наш фильтр на своём месте. Замена фильтра салона дэу матиз проводится аналогичным образом.

Приклеиваем уплотнитель

Результат

После того, как фильтр установлен, а перчаточный ящик мы вернули на своё место, можно включать вентиляцию и наслаждаться свежим и чистым воздухом. К слову, запах нового фильтра даст о себе знать, так что вы сможете сами оценить его работу. Запахи же из улицы практически неразличимы. Тут важно помнить, что в штатных комплектациях автомобиля единственной преградой станет фильтр в месте наружного забора воздуха, тогда как салонный фильтр проведёт уже полноценную очистку.

Как только всё установлено, можно наслаждаться очищенным воздухом

Кроме указанного фильтра, цена которого достигает тридцати долларов, можно использовать и намного более дешёвый вариант в лице Filtron K 1000A, который будет в несколько раз дешевле. Тем не менее, он позволит наслаждаться чистотой угольной природы, а также обеспечит вам возможность изготовления трёх фильтров из одного. В остальном же, существенных отличий не будет. Также, не нужно забывать, что менять подобный фильтр в условиях городской эксплуатации авто придётся не реже одного раза на каждые десять тысяч километров пробега или же каждый один-два года использования.
