Пост №7. Блок предохранителей Мицубиси Каризма. Полезное. Дополнено.
В прошлой записи описал проблему, с пропавшей подсветкой приборки и левых габаритов. Спасибо всем, кто откликнулся))) Было их не много. Ну да ладно, не о том речь. Проблема появилась, решить ее надо было. Поискал на просторах инета инфу о том, где и за что отвечают предохранители, думаю всем Каризмаводам полезно будет знать. Предохранители в Каризме. Поменять предохранители в Мицубиси Каризма просто, если знаешь, где искать. Всего в Carisma есть три места, где они расположены: основной блок с предохранителями расположен в моторном отсеке (№ 1 на рисунке ниже), там же находится предохранитель муфты привода кондиционера (№ 2 на рисунке ниже).
Второй блок с предохранителями находится в салоне под приборной панелью, слева от кожуха руля, за рычагом, отпирающим капот.
Блок с предохранителями в салоне:
№ Защищаемые цепи Номинальный ток 1 Прикуриватель 15 А 2 Электропривод зеркал заднего вида 10 А 3 Дополнительная система безопасности (SRS)* 10 А 4 Реле печки и кондиционера (блока отопителя) 15 А 5 Задний противотуманный фонарь 15 А 6 Стеклоочиститель веторового стекла 20 А 7 Электропривод люка 20 А 8 Звуковой сигнал 10 А 9 Фонари заднего хода 10 А 10 Круиз-контроль 10 А 11 Электроподогрев сидений 20 А 12 Контрольно-измерительные приборы 10 А 13 Электродвигатель отопителя 25 А
*в зависимости от комплектации.
Блок с предохранителями в моторном отсеке:
№ Защищаемые цепи Номинальный ток 1 Генератор* 100 А* Плавкий предохранитель** 120 А** 2 Плавкие предохранители 40 А 3 Замок зажигания 40 А 4 Антиблокировочная система тормозов (ABS) 50 А 5 Обогрев заднего стекла 40 А 6 Лампы наружного освещения 40 А 7 Электродвигатель вентилятора системы охлаждения 30 А*/40 А** 8 Электрические стеклоподъемники 30 А 9 Обогрев линии подачи топлива (топливного фильтра)** 20 А 10 Электродвигатель вентилятора конденсора (кондиционера) 25 А*/30 А** 11 Лампы освещения салона 10 А 12 Система центральной блокировки дверных замков 15 А 13 Радиомагнитола 10 А 14 Система электронного впрыска 20 А 15 Лампы аварийной сигнализации 10 А 16 Стоп-сигналы 15 А 17 Передние противотуманные фары 15 А 18 Задний габаритный огонь (правый) 10 А 19 Задний габаритный огонь (левый) 10 А 20 Дальний свет фар головного света 10 А 21 Отопитель** 30 А 22 Отопитель** 30 А
*для автомобилей с бензиновым двигателем; **для автомобилей с дизельным двигателем. Дополнение. У многих в комментариях есть вопрос о том, как же достать предохранители под номерами — 11, 12, 13 — из желтой колодки. Я не мог ответить на этот вопрос, так как сам никогда не сталкивался с их заменой. Но пришлось узнать, после того, как делал дополнительную подсветку багажника. Так вот, ничего драть, ломать, тянуть, поддевать и т.д. и т.п. отверткой, молотком, ключем, пассатижами и т.д. и т.п. НЕ НАДО! Все гораздо проще. Необходимо просто рукой потянуть саму колодку вверх. Она приподнимется на 5-10 мм, а далее пинцетом, который находится на крышке блока предохранителей в салоне, достаем необходимый предохранитель. Вставляем новый. Вставляем колодку на место — просто нажимаем на нее и она встает на свое место — если забыть это сделать, то не будет работать все, за что отвечают эти предохранители.

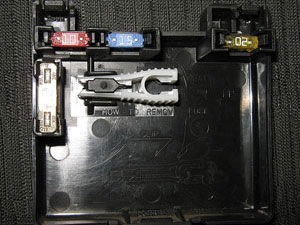

Запасные предохранители размешены на обратной стороне крышки блока предохранителей в салоне Каризмы, там же находится пинцет, который облегчает их замену. При необходимости новые предохранители можно приобрести в любом автомагазине или заказать по оригинальному номеру из каталога Mitsubishi.

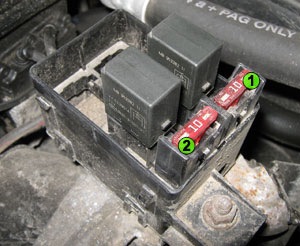

Предохранитель муфты привода кондиционера:
№ Защищаемые цепи Номинальный ток 1 Предохранитель привода муфты кондиционера 10 А 2 Запасной предохранитель 10 А
Митсубиси Каризма предохранители и реле
Mitsubishi Carisma производился в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2001, 2003, 2004 и 2005 году как с бензиновыми так и дизельными двигателями. За это время модель прошла рестайлинг. В данном материале вы найдете описание предохранителей и реле Митсубиси Каризма со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя. В заключении дополним видео примером расположения блоков.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Количество элементов в блоках и их назначение может отличатся от представленного и зависит от года выпуска и уровня оснащения.
Блоки в салоне
Блок предохранителей и реле
Он находится под панелью приборов, со стороны водителя. Для доступа уберите защитную крышку.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
Схема с назначением с крышки отдела предохранителей
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,1,0,0 —>
Схема
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
Описание предохранителей
p, blockquote 12,0,0,0,0 —>
F1
15А Прикуриватель, часы
F2
10А Электропривод зеркал заднего вида на дверях, управление сигналом центрального замка
F3
10А Иммобилайзер, указатели поворота, аварийная сигнализация, система SRS (подушка безопасности)
F4
15А Система кондиционирования, омыватели фар, люк, система освещения в дневное время
На автомобилях Carisma (1 поколение) с 1995 по 2004 год выпуска используется единая приборная панель, информирующая или предупреждающая водителя визуальными графическими индикаторами. Их расшифровка представлена в таблице.
Постоянно горит красный или реже желтый восклицательный знак с текстом рядом.
Предупредительный сигнал для привлечения внимания водителя в случае опасной внештатной ситуации (резкое падение давления масла, неисправность в электрике, незакрытая дверь и т.д.), обычно сопровождающийся пояснительной текстовой информацией.
Постоянно горит красный восклицательный знак или буква P в красном круге или надпись BRAKE.
Включен ручной тормоз или низкий уровень тормозной жидкости или износились тормозные колодки или другие проблемы в тормозной системе.
Горит или мигает красным или синим значок термометра в жидкости.
Повышенная (красный) или пониженная (синий цвет) температура системы охлаждения двигателя. Если индикатор мигает то это указывает на неисправность в электрике системы охлаждения.
Постоянно горит красным или желтым значок лейки, масленки со смазкой желтая надпись Oil Level с дополнительными надписями: Min, Sensor.
Падение давления в системе смазки двигателя ниже допустимого значения или уровень масла ниже допустимого значения и необходима доливка или неисправен датчик падения уровня масла в двигателе.
Постоянно горит батарея красным цветом.
Падение напряжения в бортовой сети автомобиля или отсутствие заряда аккумулятора (АКБ) или другие неисправности в системе электроснабжения или неисправность в контуре высокого напряжения главной батареи.
Красная машина с открытыми передними или задними дверями.
В машине незакрыта или не плотно закрыта указанная на индикации дверь или несколько дверей.
Постоянно горит желтым или красным значок заправочного гидранта.
Остался минимальный запас топлива (такого запаса обычно хватает на 100 км) или топливо полностью закончилось.
Показывает желтым цветом лобовое стекло с пунктирной струей фонтаном в разные стороны.
В стеклоомывателе заканчивается жидкость для стекол, осталься минимальный запас.
Красный перечеркнутый пассажир горит постоянно, индикация может сопровождаться нарастающими сигналами.
Ремень безопасности водителя или переднего пассажира не пристегнут.
Горит красным значок человека пассажира с шаром спереди него, может появляться надпись красным SRS и AirBag.
Неисправности одной или более подушек системы пассивной безопасности установленных для передних или для задних пассажиров.
Желтый человек рядом с перечеркнутым кругом или желтая надпись Side Airbag Off.
В машине отключена подушка безопасности переднего пассажира.
Горит желтая надпись RSCA.
Отключена система боковых подушек безопасности (Roll Sensing Curtain Airbags — RSCA), срабатывающих при опрокидывании автомобиля.
Горит желтая надпись PCS.
Неисправность предаварийной системы безопасности автомобиля (Pre Collision or Crash System — PCS).
Индикатор красной машины с ключиком внутри или горит зеленый ключ.
В данный момент в автомобиле включена противоугонная система или иммобилайзер.
Горит красным машина с закрытым замком сбоку.
Указывает на неисправности в противоугонной системе автомобиля или о другом сбое в ее работе.
Горит красным или желтым восклицательный знак в круглой шестеренке, звездочке.
Неисправна или перегрета коробка передач или вышел из строя один из узлов трансмиссии.
Горит красным термометр в круглой шестеренке или красная или желтая надпись A/T OIL TEMP.
Превышена допустимая температура масла в коробке передач, дальнейшее движение крайне не рекомендуется до ее охлаждения.
Горит постоянно или через время гаснет красным или желтым гаечный ключ или горит желтым машина на подьемнике или машина с надписью SERVICE или желтая надпись MAINT REQD.
Пришел или только подходит срок произвести техническое обслуживание автомобиля (ТО), значок сбрасывается после планового технического обслуживания специализированным центром.
Горит или мигают желтым буквы AT.
Неисправности с электрикой в автоматической коробке, продолжение движения не рекомендуется.
значок руля горит красным и рядом красный восклицательный знак.
Неисправность в гидро-электро-усилителе руля, могут быть проблемы с поворотом руля, тугой руль.
Горит или мигает красный круг с водой.
Низкий уровень тормозной жидкости, необходимо долить до рекомендуемой отметки.
Горид желтым надпись ABS в круге или надпись Antilock
Неисправность в антиблокировочной системе тормозов (Antilock Braking System — ABS) или эта система вовсе отключена.
Горит желтый круг с пунктирами по бокам.
Тормозные колодки изношены до предельного уровня.
Горит восклицательный знак в овале (разрезе контура шины).
Падение давления воздуха в одной или нескольких шинах более, чем на 25% от допустимого значения.
Желтый восклицательный знак в круге.
Неисправность в системе распределения тормозных суппортов или датчике отвечаеющем за ее работу.
Горит желтым ботинок, нога в круге.
Обычно горит при включенном зажигании и сообщает о необходимости нажатия на тормоз для разблокировки коробки передач.
Постоянно горит зеленая лампочка
Включены наружные световые устройства, фары.
Горит зеленая лампочка с восклицательным знаком.
Неисправны или отключены один или несколько источников внешнего освещения, фар или перегорела лампочка в одной или нескольких фарах.
Горит перечеркнутая лампочка желтого цвета.
Перегорела лампочка ближнего или дальнего света в фаре если лампочка целая, то причину необходимо искать в проводке или предохранительных устройствах.
Постоянно горит значок лампочки или фары синего света.
Включен и нормально работает дальний свет фар.
Постоянно горит или мигает зеленый значок фары с буквой А или с надписью AUTO.
Включена нормальная работа системы автоматического переключения между ближним и дальним светом фар.
Желтый значок фары с наклонным светом со стрелками и восклицательным знаком.
Обнаружена неисправность в системе автоматического регулирования угла наклона осветительного потока в фарах.
Постоянно горит зеленая надпись DRL или зеленый значок фары с пучком света в виде точек.
Активна и нормально работает система автоматического включения фар ближнего света в дневное время суток (Daytime Running Lamps — DRL).
Значок желтого цвета в виде автомобиля со включенными задними фарами.
Указывает на проблемы, зафиксированные в функционировании одной или нескольких лампочек стоповых огней или фар заднего света. Если лампы исправны, то появление индикатора предупреждает о повреждении проводки или поломке предохранителя.
Зеленый значок фар в разные стороны
Включены и нормально работают габаритные огни.
Зеленый значок фары с волнистой линией.
Включены и нормально работают противотуманные фары.
Желтый значок фары с волнистой линией.
Включены и нормально работают задние противотуманные фары.
Желтая закрашеная фара отделяется от контура или значок фары светит в тоннель.
Неисправен датчик дождя и света или отключен в системе.
Горит постоянно или гаснет через время желтый значок двигателя (значок инжектора) с надписью check или молнией внутри или надписью service check engine или надписью EPC.
При работающем двигателе он информирует о наличии ошибок в работе системы двигателя или неисправности его электронных систем. Может сопровождаться отключениием некоторых систем автомобиля до устранения неисправности. Для определения более точной проблемы в автомобиле запускают самодиагностику если такая предусмотрена бортовой системой или выполняют компьютерную диагностику в сервисном центре. Система EPC (Electronic Power Control — электронный регулятор мощности) при обнаружении неисправности в двигателе может принудительно снизить подачу топлива.
Горит постоянно желтый значок двигателя, инжектора со стрелкой вниз.
Падение мощности двигателя по каким-либо причинам, обычный перезапуск двигателя иногда решает проблему.
Горит желтым машина с гаечным ключем по центру.
Неполадки в работе двигателя или электроники трансмиссии или неисправность иммобилайзера или системы впрыска.
Горит зеленым или желным надпись ENG A-STOP или горит желтым надпись STARTER SYSTEM или желтый восклицательным знак в круге со стрелкой или буква A в круге со стрелкой.
Сообщения от системы старт-стоп (Start-Stop). Если индикатор или надпись горит зеленым цветом то система стабильна и просто сообщает о своей нормальной работе. Если индикатор или надпись горит желтым или любым другим цветом то система оповещает о какой либо неисправности
Горит желтым надпись OIL CHANGE.
Напоминание о необходимости проведения плановой замены масла.
Желтая полоcка с шариками, точками и пересекающими их стрелками вниз.
Загрязнен и нуждается в замене воздушный фильтр системы впуска двигателя.
Зеленый треугольник с греческой буквой лямбда или желтый значок с выходящими выхлопными газами.
Индикатор может появится на какое то время и погаснуть после плохой заправки топлива. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах. Неисправен или загрязнен кислородный датчик (лямбда-зонд) или неисправность в системе очистки выхлопных газов или уровень эмиссии слишком высок или другие проблемы системы впрыска.
Желтый бачек с испарением волнами жара вверху.
Неисправность или перегрев каталитического нейтрализатора, может сопровождаться падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.
Желтый значок машины с открученным винтом крышкой или желтая надпись CHECK GAS CAP.
Крышка топливного бака плохо закрыта или вовсе отсутствует или другие проблемы с гермитичностью топливного бака в районе заливной горловины.
Горит желтый пустой бачек с жидкостью на дне со стрелой вниз или без стрелки или желтый значок радиатора с вентилятором.
Понижен уровень охлаждающей жидкости (антифриза) в системе охлаждения двигателя, необходимо устранить течь или причину потери антифриза из системы и долить жидкость до нормального уровня. Индикатор не всегда загорается именно при низком уровне, возможно, просто глюк датчика или поплавка в расширительном бочке.
Желтая молния с кавычками по бокам.
Неисправность электронной дроссельной заслонки (ETC).
Горит постоянно желтая надпись EML.
Электронная система регулировки мощности двигателя (EML) сообщает о проблеме, при торможении, возможно, потребуется приложить к педали тормоза большее усилие, а ее ход может увеличиться. Свечение контрольной лампочки EML говорит о наличии ошибки в управлении дроссельной заслонкой. Необходима диагностика системы и устранение возникшей проблемы.
Загорается на время или горит постоянно зеленая надпись TRAC или ACTIVE TRAC или горит желтая надпись DTC, TRAC OFF, TSC OFF, VSA TRAC.
Один из данных индикаторов указывает на состояние и работу антипробуксовочной системы. Если значок зеленого цвета (Trac либо Active Trac), то узел работает, если желтый или оранжевый — обнаружены неисправности в работе системы. Надо учитывать, что DTC и TCS связаны с функционированием тормозной, а также системы подачи горючего. Если любая из этих систем не работает, то на дисплее данные индикаторы также будет загоратся.
Горит время от времени или постоянно желтая надпись ESP BAS.
Это индикаторы системы стабилизации (Electronic Stability Program — ESP) и помощи при экстренном торможении (Brake Assist System — BAS) которые взаимосвязаны, такая индикация сообщает о неполадках в какой-то из них.
Горит постоянно желтая надпись KDSS.
Неисправность в системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System — KDSS).
Зеленый значок в виде автомобиля, движущегося вверх или вниз по склону.
Система помощи спуска с горы или система безопасности при движении в гору, указывает на то что задействована система поддержания постоянной скорости или помощи при трогании с места и другие маневры под улоном машины.
Загорается на время и гаснет желтый значок скольжения машины как на знаке скользкая дорога.
Индикатор показывает, что зафиксировано скольжение автомобиля и система стабилизации помогла машине при таком движении.
Желтый значок скольжения машины как на знаке скользкая дорога перечеркнут или с надписью OFF или в желтом треугольнике или желтая надпись ASC, DSC, DSTC, ESC, IVD, PCS, VDC, VDCS, VSA, VSC с дополнительным текстом OFF.
Сообщение о какой либо неисправности в системе стабилизации или она полностью отключена, текст индикации зависит от названия и аббревиатуры системы, автомобиль продолжает управляться нормально и можно ехать, но без помощи электроники.
Загорается на время желтый восклицательный знак в треугольнике, обведенный стрелкой.
Данный индикатор указывает на нормальное функционирование дифференциала с электронной блокировкой Electronic Differential Lock (EDL) и антипробуксовочную систему Anti-Slip Regulation (ASR).
Желтая картинка в виде колеса со стрелками или желтая надпись BAS ASR.
Неисправность в системе помощи при экстренном торможении.
Горит постоянно желтая надпись IBA OFF.
Отключена или неисправна система итнеллектуальной помощи при экстренном торможении или загрязнение лазерных датчиков системы.
Выключена или неисправна (возможно загрязнены датчики-радары) система предупреждения столкновений, с помощью радара следящая за пространством впереди машины и способная без участия водителя в случае необходимости применить экстренное торможение или блок управления адаптивного круиз-контроля (АСС) обнаружил какую-либо неисправность в системе.
Горит красным значок надпись PS.
На моделях с электрической рулевой рейкой указывает на проблемы в электроусилителе руля (Power Steering). Необходимо локализовать проблему диагностикой.
Горит желтым надпись 4WAS.
При работающем двигателе сообщает о неисправности в системе активного подруливания автомобиля.
Горит желтым надпись RAS.
Неисправность в системе активного подруливания задних колес или система Rear Active Steer отключена или есть проблемамы в тормозной системе, подвеске либо одной из систем мотора.
Горит зеленая надпись 2nd STRT.
Сообщает о включении функции трогания с места с повышенной передачи, обычно включается на автомобилях с АКПП для езды в условиях скользкого дорожного покрытия.
Загорается и гаснет желтая надпись CVT.
На моделях, оборудованных вариатором (Continuously Variable Transmission — CVT), его появление указывает на нормальную работу трансмиссионного агрегата, обычно загорается на несколько секунд после включения зажигания.
Мигает надпись красного цвета VGRS.
Значок VGRS указывает на неполадки, зафиксированные в работе системы рулевого управления с передаточным числом. Может появлятся при разряженом аккумуляторе или других проблем с ним, для снятия ошибки после смены аккумулятора и устранения других неполадок рекомендуется поездить по прямой линии со средней скоростью 50 км\ч.
Значок ключа зеленого, красного или желтого цвета может иметь восклицательный знак на ключе.
Отсутствие или присутствие электронного чип ключа в автомобиле и в зависимости от цвета и сопутствующих надписей система сообщает, что ключ найден или нет или есть проблемы с функционированием системы чип ключа.
Снежинка желтого цвета горит или мигает или надпись SNOW.
Включен режим «Снег» (Snow Mode), поддерживающий повышенные передачи при движение и трогании с места, система может увеличивать расход топлива.
Горит или мигает со звуком картинка чашка кофе с блюдцем.
Система определила длительное вождение без остановки, водителю рекомендуется остановиться и отдохнуть от вождения может дополняться поясняющим текстовым сообщением на дисплее.
Горит зеленая надпись Cruise или SET ACC или зеленый спидометр со стрелкой.
Один из этих индикаторов указывает на активацию адаптивной системы круиз-контроля. Данная опция предназначается для обеспечения оптимальной скорости движения на авто с учетом расположения препятствий, других транспортных средств и характера местности. Если один из индикаторов моргает, это указывает на неработоспособность системы или сбои в ее работе.
Горит или мигает желтая машина со спидометром и восклицательным знаком.
Неисправен или отключен круиз-контроль.
Круг с зеленой надписью HOLD или AUTO H.
Активирована тормозная система (Brake Hold), чтобы отключить необходимо нажать на педаль газа.
Горит желтая надпись HEIGHT HIGH.
На моделях с пневматической подвеской подобный индикатор указывает высоту положения кузова над дорогой, HEIGHT HIGH — это максимально высокое положение.
Горит желтая надпись CK SUSP.
Индикатор сообщает о необходимости проведения диагностики ходовой части.
Горит желтый прицеп или зеленая надпись TOW
Включен режим движения с прицепом (Tow Mode).
Желтый символ коробки передач с надписью AUTO
Появляется при пониженном уровне или слабом давлении трансмиссионной жидкости, перегреве коробки или неисправности одного из датчиков. Такие проблемы приводят к активации аварийного режима работы, в результате чего машина передвигается на одной передаче при минимальной скорости с небольшими оборотами мотора.
Горит желтым засоренная стрелка через пунктир в круге.
Требуется замена воздушного фильтра.
Горят желтые волнистые стрелки в квадрате.
Индикатор сообщает о включенной системе обогрева заднего стекла.
Зеленая или желтая пуква P с треугольником горит или мигает со звуком.
Система помощи при парковке если зеленый — система активирована и используется если желтый то есть сбой в работе или загрязнены датчики системы.
Желтая мигающая надпись LDW или LDP или LKA или значок машины пересекает полосу двидения с восклицательным знаком со звуковым сигналом.
Индикатор системы слежения за полосой движения (Lane Departure Warning Indicator — LDW, Lane Departure Prevention — LDP, или Lane Keeping Assist — LKA). Желтый мигающий сигнал предупреждает, что автомобиль смещается со своей полосы вправо или влево или неисправность системы. Зеленый — система активирована.
Зеленый индикатор дерево или зеленая надпись ECO MODE.
Включен режим экономичного движения или водитель ведет автомобиль в режиме экономии топлива.
Мигает иконка машинки в красном или зеленом треугольнике со звуком.
Система сообщает об опасном сокращении дистанции до впереди идущего автомобиля или о появлении препятствия на пути следования.
Желтый значок в виде двух автомобилей и звездочки с Off.
Неисправность или отключение системы безопасности столкновения.
Желтый значок автомобиля со стрелкой сбоку со звуком.
Появление опасности столкновения в задней части транспортного средства.
Желтая спираль, загорается и гаснет при первом повороте ключа зажигания.
На моделях с дизельным двигателем указывает на активацию свечей накаливания. Он необходим чтобы понимать в какой момент необходимо осуществлять пуск двигателя, т.е. после того, как индикатор погаснет.
Горит желтая выхлопная труба с круглими шариками точками
На моделях с дизельным двигателем указывает на неисправности сажевого фильтра макрочастиц, необходима замена или удаление фильтра.
Желтая картинка потока газа с водой или каплями на ней.
На моделях с дизельным двигателем указывает на недостаток жидкости в выхлопной системе, которая необходима для каталитической реакции, очищающей отработавшие газы.
Желтый значок потока выхлопных газов идущих из трубы.
На моделях с дизельным двигателем указывает на неисправность системы очистки отработавших газов или уровень эмиссии слишком высок.
Постоянно горит желтым значок заправочного гидранта с каплями воды.
На моделях с дизельным двигателем указывает на наличие воды в залитом топливе или система обнаружила конденсат в топливном баке или необходимость проведения сервисного обслуживания системы очистки топлива в машине.
Красный значок с надписью EDC.
На моделях с дизельным двигателем указывает на неполадки в работе системы электронного управления впрыска горючего. Двигатель может работать с перебоями, периодически останавливаться или не запускаться. Неисправность может быть связана с засорением топливного фильтрующего устройства, форсунок, клапана на бензонасосе.
Горит желтая надпись T-BELT и исчезает после старта двигателя.
На моделях с дизельным двигателем появляется при необходимости замены ремня ГРМ.
Горит красная батарейка с надписью MAIN или электромотор с восклицательным знаком.
На моделях с гибридным двигателем указывает на неисправность в контуре высокого напряжения или главной батареи.
Горит красным электромотор с молнией.
На моделях с гибридным двигателем указывает на низкий уровень заряда высоковольтной батареи.
Желтая машина с восклицательным знаком по середине.
На моделях с гибридным двигателем указывает о наличии неисправности в системе электропривода автомобиля, Check Engine для электромотора.
Горит желтая или красная надпись FAULT.
На моделях с гибридным двигателем указывает на обнаружение критической (красный) и не критической (желтый) неисправности в работе систем электромотора.
Желтая черепаха в круге.
На моделях с гибридным двигателем указывает на значительное снижение мощности автомобиля.
Горит зеленая надпись EV MODE или буквы EV внутри зеленой машинки.
На моделях с гибридным двигателем указывает на режим движения только на электротяге.
Горит зеленая машинка со стрелкой внизу или зеленая надпись Hybrid Ready.
На моделях с гибридным двигателем указывает на готовность авто к началу движения с электротягой.
Горит красным или желтым машина с сиреной.
На моделях с гибридным двигателем указывает на неисправность в системе внешнего звукового сопровождения для предупреждения пешеходов о приближении автомобиля.
Другие подсказки
Маленькая стрелочка около значка бензобака на панели приборов указывает, с какой стороны он находится.
На каждом дворнике производитель обычно размещает индикатор износа щетки. С течением времени индикатор изменяет цвет с темного на ярко желтый. Подробнее
Все поколения Mitsubishi Carisma
Общие рекомендации
• Если вопрос относительно работы, какого либо индикатора остался нераскрытым, стоит учесть, что сигнал зеленого цвета обычно всегда указывает на исправность и нормальную функцию системы, при котором водитель может продолжать движение.
• При обнаружении на приборке индикатора красного или желтого цвета, можно условно считать, что один из элементов системы автомобиля функционирует неправильно, обычно красным оповещаются проблемы, с которыми лучше не продолжать дальнейшее движение авто.
