"Всем, выйти из сумрака. "

Здравия желаю всем подписчикам, читателям ну и просто любопытным, кто заглянул в мой бортжурнал. Давно ничего не писал — много дел накопилось, то ремонт, то слет коневодов в Рязани, то земельные вопросы и т.д. и т.п. На счет слета в Рязани, позже будет отдельная статья с фотками и коментариями (особая тема). Здесь же пойдет речь об извечной проблеме всех коневодов — плохой свет линзовых фар. За свой недолгий период владения Самандом, через мои руки уже прошла солидная куча фар и на всех линзовых я замечал неудачность конструкции и недостаточность света (слепые). Тут мне пришла в голову гениально-бредовая мысль избавления от этой проблемы ( гениальность и безумие — две крайности одной и той же сущности). Суть идеи была в том чтоб установить в фару еще пару линз с нормальными показателями ( прям как на современных мерсах). Проконсультировался у одного доброго человека из Липецка и мне посоветовали линзы фирмы Morimoto. Тут встал первый вопрос — какие взять, чтоб влезли в отражатель и в фару вобщем. Не долго думая, заказал самые маленькие — Morimoto mini h1 2,5". О чудо — линзы оказались почти такого же размера как и стандартные.

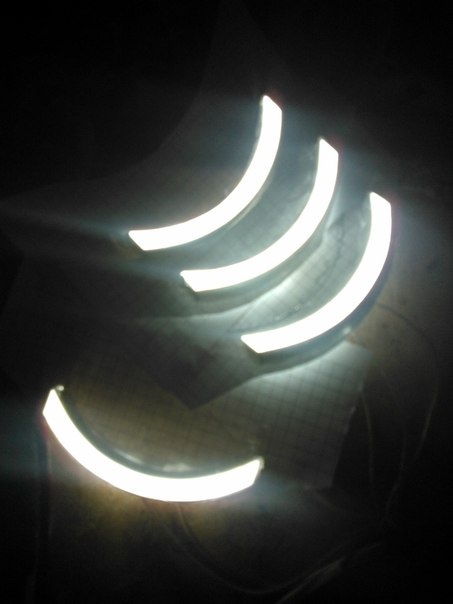

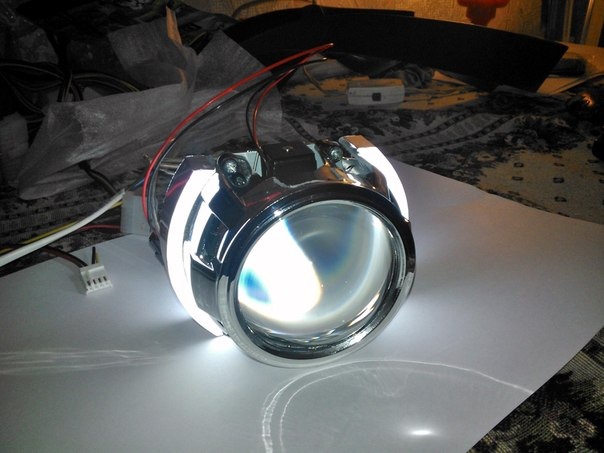

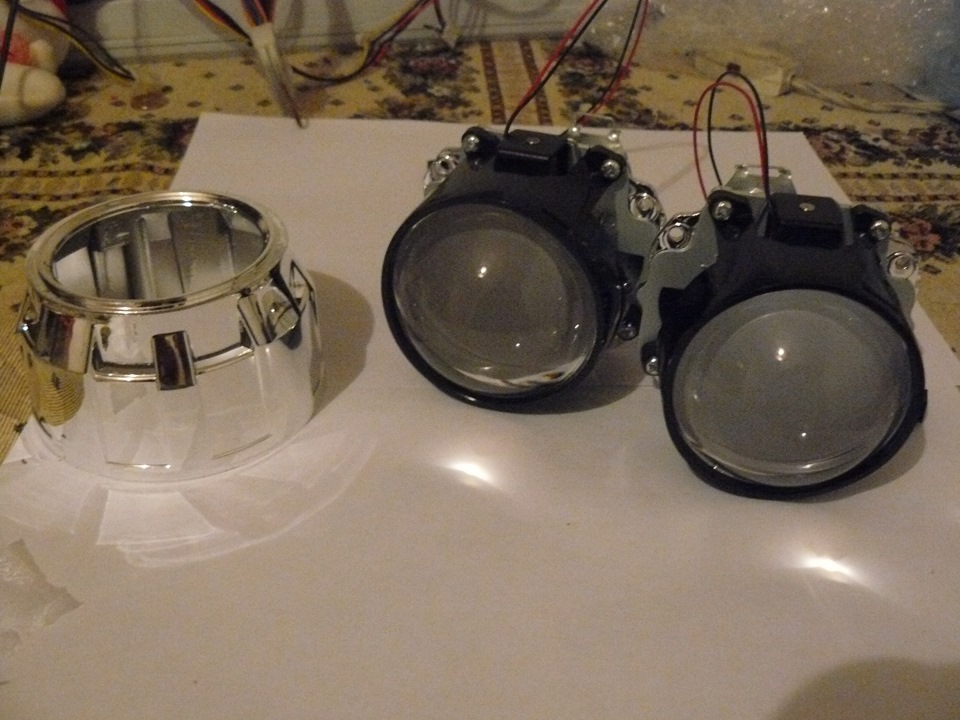

Сразу заметил иную конструкцию линзы, приличное качество, а еще они биксеноновые — без дальнего света не останусь. Далее начались примерки по месту и тут начались проблемы; бленда большая — в отражатель не лезет, декоративный отражатель узковат — не расчитан на такой колхозинг, на отражателе дальнего света мешаются крепеления лампочки. На помощь приходит жуткий, но эффективный инструмент — болгарка с отрезным кругом. Бленды были подрезаны сверху и снизу, декоративный отражатель расширен, а крепления на родном отражателе срезаны напрочь. Далее следовало большое количество примерок и вроде как все начало влазить. Отражатели окрасил в черный мат, ну и куда же без светодиодных вставок. Решил сделать в камаро-стиле. Получилось не совсем то чего хотел, но все равно неплохо.

Далее встал вопрос ксенона и тут нашел у брата (работает электриком в автосервисе) неплохой комплект ксенона 6000 кельвинов. Отделался одной тысячей рублей… Далее была сборка фар. Когда собрал одну фару не удержался и вышел на улицу посмотреть что же вышло. А посмотреть было на что…

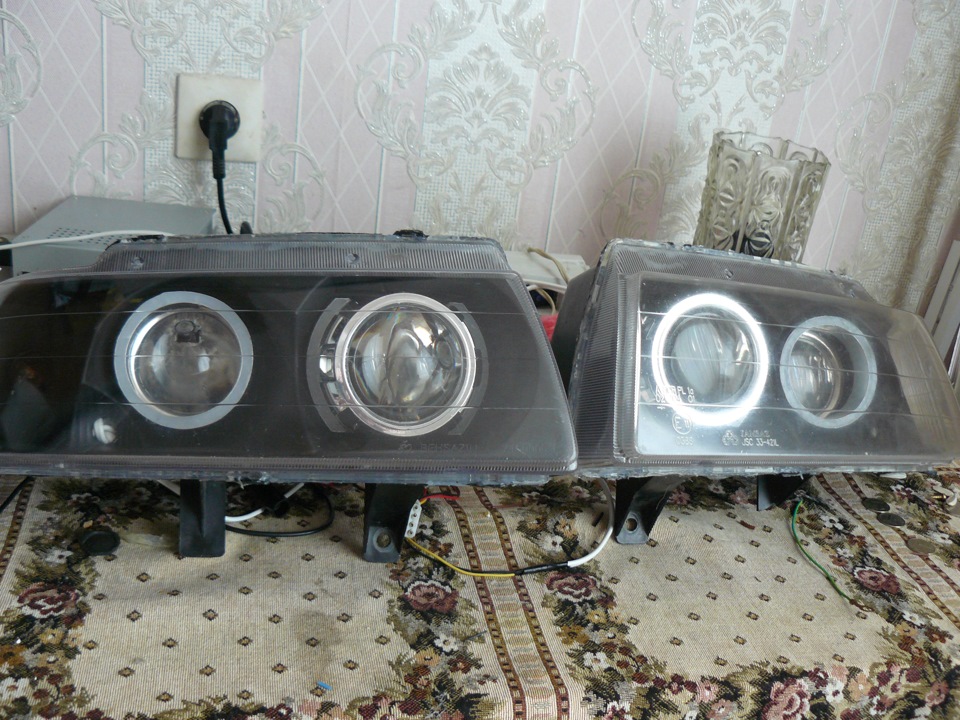

Далее была сборка второй фары.

Далее мне уже не терпелось и я понесся натягивать фары на машину. На снять старые и поставить новые фары ушло около 30 мин.

Система освещения Iran Khodro Samand с 2000 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема Iran Khodro Samand EL , скачать электросхему Iran Khodro Samand EL , панель приборов Iran Khodro Samand EL , система освещения Iran Khodro Samand EL , магнитола Iran Khodro Samand EL , аудиосистема Iran Khodro Samand EL , стеклоочиститель Iran Khodro Samand EL , регулировка фар Iran Khodro Samand EL , коды ошибок Iran Khodro Samand EL , электросхема Iran Khodro Samand LX , скачать электросхему Iran Khodro Samand LX , панель приборов Iran Khodro Samand LX , система освещения Iran Khodro Samand LX , магнитола Iran Khodro Samand LX , аудиосистема Iran Khodro Samand LX , стеклоочиститель Iran Khodro Samand LX , регулировка фар Iran Khodro Samand LX , коды ошибок Iran Khodro Samand LX , электросхема Iran Khodro Samand TU , скачать электросхему Iran Khodro Samand TU , панель приборов Iran Khodro Samand TU , система освещения Iran Khodro Samand TU , магнитола Iran Khodro Samand TU , аудиосистема Iran Khodro Samand TU , стеклоочиститель Iran Khodro Samand TU , регулировка фар Iran Khodro Samand TU , коды ошибок Iran Khodro Samand TU

Система освещения

Фары головного освещения

Снятие

1. Снять передний бампер в сборе.

2. Отвернуть два болта крепления сверху и один болт крепления снизу фары головного освещения в сборе.

3. Аккуратно переместить фару в сборе вперед и отсоединить три разъема, как показано на иллюстрации.

Установка

1. Установка производится в последовательности обратной снятию.

Примечание: После установки проверить и, при необходимости, отрегулировать направление луча света фар.

Замена ламп фары ближнего света

1. Отвернуть винты крепления и снять центральную заднюю крышку фары в сборе.

2. Отсоединить зажим, нажав на него и подняв вверх.

3. Извлечь лампу и патрон в сборе.

4. Извлечь лампу.

5. Установить новую лампу в патрон. Затем произвести установку в последовательности обратной снятию.

Внимание: Не дотрагиваться пальцами к новой лампе, это может привести к выходу ее из строя.

Замена ламп фары дальнего света

1. Отвернуть винт крепления и снять заднюю крышку фары головного освещения.

2. Отсоединить провод «массы».

3. Отсоединить пружинный зажим, нажав и подняв его вверх.

4. Извлечь лампу в сборе с патроном.

5. Извлечь лампу из патрона.

6. Установить новую лампу в патрон. Затем произвести установку в последовательности обратной снятию.

Внимание: Не дотрагиваться пальцами к новой лампе, это может привести к выходу ее из строя.

Указатели поворотов

Замена ламп боковых указателей поворота

Разъем бокового указателя поворота расположен в основании блока головного освещения.

1. Повернуть разъем вместе с патроном и снять его.

2. Извлечь лампу из разъема.

3. Установка производится в порядке, обратном порядку снятия.

Внимание: Не дотрагиваться пальцами к новой лампе, это может привести к выходу ее из строя.

Замена ламп передних указателей поворота

1. Повернуть патрон вместе с разъемом против часовой стрелки и снять узел в сборе.

2. Лампа установлена в быстроразъемное соединение, для извлечения из которого необходимо нажать на лампу и одновременно повернуть против часовой стрелки.

3. Установка производится в порядке, обратном порядку снятия.

Внимание: Не дотрагиваться пальцами к новой лампе, это может привести к выходу ее из строя.

Замена ламп боковых повторителей указателей поворота

1. Нажать на корпус бокового повторителя указателя поворота в направлении передней части автомобиля и одновременно потянуть вверх.

2. Отсоединить разъем.

3. Соблюдая осторожность, повернуть патрон лампы для его извлечения из корпуса.

4. Извлечь лампу из патрона.

5. Установка производится в порядке, обратном порядку снятия.

Передние противотуманные фары

Снятие и установка

1. Отсоединить разъем (1).

2. Отвернуть два болта и один винт, после чего извлечь противотуманные фары из бампера.

3. Установка производится в порядке, обратном порядку снятия. После установки может потребоваться коррекция направления пучка света фар.

Замена ламп противотуманных фар

1. Снять заднюю крышку.

2. Нажать на пружинный фиксатор в направлении указанном стрелкой и потянуть для извлечения патрона.

3. Извлечь лампу из патрона.

4. Установка производится в порядке, обратном порядку снятия.

Внимание: Не дотрагиваться пальцами к новой лампе, это может привести к выходу ее из строя.

Регулировка света противотуманных фар

Вращением регулировочного винта (указанного на иллюстрации стрелкой), отрегулировать направление пучка света противотуманных фар.

Задняя комбинация световых сигналов

Снятие и установка

Приведенное ниже описание процедуры, применимо как к левой, так и к правой комбинации световых сигналов.

1. Снять внутреннюю отделку багажного отделения.

2. Отсоединить электрический разъем.

3. Отвернуть три гайки и осторожно снять заднюю комбинацию световых сигналов.

4. Установка производится в порядке, обратном порядку снятия.

Замена ламп, указателей поворотов и индикаторов стоп-сигналов

1. Снять внутреннюю отделку багажного отделения.

2. Отсоединить электрический разъем.

3. Нажать на пластиковые фиксаторы, после чего извлечь основание патронов ламп.

4. Извлечь лампы из патронов, нажав на лампу и повернув ее против часовой стрелки.

5. Установка производится в порядке, обратном порядку снятия.

Подсветка багажного отделения

Снятие и установка

Приведенное ниже описание процедуры, применимо как к левому, так и к правому блоку подсветки багажного отделения.

1. Открыть крышку багажного отделения.

2. Отсоединить электрический разъем.

3. Отвернуть четыре гайки и осторожно снять блок подсветки багажного отделения.

4. Установка производится в порядке, обратном порядку снятия.

Замена ламп подсветки багажного отделения

1. Открыть крышку багажного отделения.

2. Отсоединить электрический разъем.

3. Нажать на пластиковые фиксаторы, после чего извлечь основание патронов ламп.

4. Извлечь лампы из патронов, нажав на лампу и повернув ее против часовой стрелки.

5. Установка производится в порядке, обратном порядку снятия.

Подсветка номерного знака

Снятие и установка

1. Слегка надавить влево и вниз для снятия.

2. Отсоединить электрический разъем.

3. Извлечь лампу вместе с патроном.

4. Извлечь лампу из патрона.

5. Установка производится в порядке, обратном порядку снятия.

Повторитель стоп-сигнала

Снятие и установка

1. Поднять заднюю часть повторителя и потянуть для снятия с задней полки.

2. Отсоединить электрический разъем.

3. Повернуть блок повторителя и отвернуть четыре фиксирующих винта.

4. Извлечь фиксатор ламп в сборе.

Примечание: Данный узел заменяется в сборе.

5. Установка производится в порядке, обратном порядку снятия.

Передний плафон подсветки салона

Снятие и установка

1. Вставить жало отвертки в паз, расположенный сбоку плафона и, используя отвертку в качестве рычага, снять плафон. Соблюдать осторожность, чтобы не повредить обивку потолка и поверхность плафона.

2. Отсоединить электрический разъем.

3. Удерживая плафон, нажать на фиксатор и отсоединить патрон от корпуса плафона.

4. Извлечь лампу из плафона.

5. Установка производится в порядке, обратном порядку снятия.

Примечание: После установки, убедиться в том, что плафон зафиксирован должным образом.

Блок лампы для чтения карты

Снятие и установка

Примечание: Лампа в блоке подсветки для чтения карты не подлежит замене. Блок лампы для чтения карты заменяется в сборе.

1. Вставить жало отвертки в паз, расположенный сбоку блока и, используя отвертку в качестве рычага, извлечь блок. Соблюдать осторожность, чтобы не повредить обивку потолка и поверхность плафона.

2. Отсоединить электрический разъем.

3. Снять блок лампы для чтения карты.

4. Установка производится в порядке, обратном порядку снятия.

Задний плафон подсветки салона

Снятие и установка

1. Вставить жало отвертки в паз, расположенный сбоку плафона и, используя отвертку в качестве рычага, снять плафон. Соблюдать осторожность, чтобы не повредить обивку потолка и поверхность плафона.

2. Отсоединить электрический разъем.

3. Удерживая плафон, нажать на фиксатор и отсоединить патрон от корпуса плафона.

4. Извлечь лампу из плафона.

5. Установка производится в порядке, обратном порядку снятия.

Подсветка передних дверей

Снятие и установка

1. Извлечь блок подсветки из передней двери.

2. Отсоединить электрический разъем.

3. Повернуть патрон лампы и снять его.

4. Извлечь лампу из патрона.

5. Установка производится в порядке, обратном порядку снятия.

Подсветка задних дверей

Снятие и установка

1. Извлечь блок подсветки из передней двери.

2. Отсоединить электрический разъем.

3. Повернуть патрон лампы и снять его.

4. Извлечь лампу из патрона.

5. Установка производится в порядке, обратном порядку снятия.

Концевой выключатель двери

Передняя дверь
Снятие и установка

Примечание: Располагается в нижней задней части передней двери.

1. Отвернуть винт.

2. Отсоединить электрический разъем.

3. Снять выключатель.

4. Установка производится в порядке, обратном порядку снятия.

Задняя дверь
Снятие и установка

Примечание: Располагается в нижней части задней стойки кузова.

1. Отвернуть винт.

2. Отсоединить электрический разъем.

3. Снять выключатель.

4. Установка производится в порядке, обратном порядку снятия.

Регулятор внутреннего освещения салона

Снятие и установка

1. Вставить жало отвертки в паз и, используя отвертку в качестве рычага, извлечь регулятор из облицовки рулевой колонки. Соблюдать осторожность, чтобы не повредить поверхность облицовки и корпус регулятора.

2. Отсоединить электрический разъем и снять регулятор.

3. Установка производится в порядке, обратном порядку снятия.
