Как подключить стартер через реле на кнопку

Запуск двигателя с кнопки

Некоторое время назад сломался у меня замок зажигания. Зажигание включается, а стартер через раз. Отверткой замыкаешь, нормально срабатывает. Было принято решение кинуть на управляющий контакт через кнопку плюсовой провод от АКБ. Была куплена кнопка от грузовика на 10А без фиксации. И напрямую, без реле все было подключено. Договоримся сразу что контакт я кидал на втягивающее, что позволило использовать не особо толстый провод.
Схема функционировала около 2х лет, весьма успешно. Работает и сейчас. Основной минус — кнопка не блокируется ни в каком случае, т.е. можно крутить стартер независимо от того включено зажигание или нет, запущен ли двигатель или нет. Также, кнопка то без фиксации, пока держишь — стартер крутит, отпустил — перестает.
В принципе меня все устраивало, но, после того как мне подогнали очень приятную кнопочку, решил сделать все по феншую.

Итак, обозначим задачу: сделать следующий алгоритм запуска двигателя: 1. ключем включаю зажигание, 2. нажимаю кнопку (кратковременно и отпускаю), 3. Включается стартер и заводит двигатель, 4. После запуска двигателя стартер сам отключается а кнопка блокируется. 5. Выключается двигатель при выключении зажигания ключем.

Для решения данной конкретной задачи планирую использовать пару нормально-разомкнутых релюшек от Жигулей. Самых простых — четырехконтактных.

самая простая схема для подключения стартера через кнопку:

алгоритм ее работы: 1. включил зажигание ключем, 2. Нажал и держишь кнопку, стартер крутит, 3. Двигатель заводится, отпускаешь кнопку. Чтоб заглушить — выключаешь зажигание.

чтобы не держать кнопку а просто нажать и отпустить ее, а стартер при этом крутился, достаточно замкнуть между собой контакт от кнопки, куда приходит "+" при нажатии и контакт реле, который отвечает за "+", идущий на стартер. Контакты 85 и 30 на нашей схеме.

Алгоритм работы следующий: 1. Зажигание, 2. нажимаем и отпускаем кнопку, при этом плюс приходит на обмотку реле и замыкает ее, и, одновременно с этим идет на стартер. При этом выход с реле заведен на обмотку, тем самым не давая реле отключиться.
Дальнейшее продолжение бессмысленно, т.к. стартер крутится до тех пор, пока не выключится зажигание. Даже при запустившемся движке. при этом перегревается и сгорает)).
нам осталось добавить блокировку стартера при запуске двигателя.
Для этого нам нужно еще одно реле.

Это реле в обычном состоянии разомкнуто. Поэтому нам нужен управляющий контакт, на котором при заглушенном двигателе присутствует "+", а при запуске пропадает. Возьмем лампочку заряда батареи. Можно использовать реле нормально-замкнутое, которое будет отключать стартер при появлении "+" на генераторе, но при этом обмотка реле постоянно будет под напряжением, что не есть хорошо. У меня итак гена не самый мощный)).

Кстати, установив реле до кнопки старта двигателя, мы убиваем сразу двух зайцев: и отключаем стартер при запуске, и, заодно блокируем кнопку.

принцип работы: 1. Зажигание, загорается лампочка разряда АКБ, включает реле и подает "+" на кнопку (контакт 30), 2. нажимаем кнопку и отпускаем, "+" приходит на контакт 85 второго реле, сразу начинает крутиться стартер, реле подает "+" на выход (контакт 30, и заодно снова 85). стартер работает, кнопка отпущена. 3. Запускается двигатель. гаснет лампочка разряда АКБ, тем самым выключая реле 1, и блокируя стартер.

Т.к. реле 1 выключено, то на кнопку "+" не подается, что исключает включение стартера на работающем двигателе.

В теории как-то так. Попробуем на практике.
Комменты, дополнения приветствуются.

Кнопка стартера через реле схема

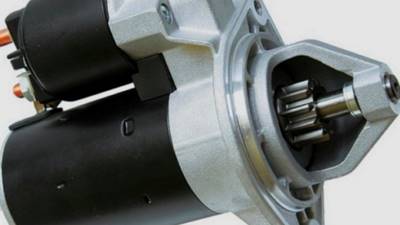

На автомобилях ВАЗ применяются стартеры, представляющие собой электродвигатель постоянного тока с электромагнитным двухобмоточным тяговым реле и роликовой муфтой свободного хода (обгонной муфтой). Стартеры служат для обеспечения минимальной частоты вращения коленчатого вала, необходимой для запуска двигателя. Питание стартера в режиме пуска осуществляется от аккумуляторной батареи.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленвал. На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные конструктивные. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить его самостоятельно. Но прежде почитайте теорию и изучите все варианты схем подключения стартера на разные модели авто ВАЗ, собранные редакцией 2 Схемы.ру по знакомым автоэлектрикам.

Схема подключения стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099: 3 комментария

В рамках данной статьи нам будет намного интереснее второе реле, отвечающее за работу стартёра, а именно втягивающее. Также посмотрите, какой заряд у аккумулятора. А теперь он экономит на бензине 35 рублей в год! Осуществите замену сердечника. Зарегистрируйтесь на сайте 2. Мы провели небольшое расследование и пришли к следующим выводам, да, с завода на автомобили ВАЗ, и устанавливалось реле стартера. Если стартер не отключился, значит реле отсутствует. Чаще всего такой запуск говорит об изношенности зубьев на шестерне бендикса или зубьев маховика двигателя.

Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Другие возможные схемы не имеют отличий от описываемой. Мы провели небольшое расследование и пришли к следующим выводам, да, с завода на автомобили ВАЗ, и устанавливалось реле стартера. Проблема непостоянная, такое может произойти раз в неделю, может и через день. Ваз схема подключения реле стартера. РЕШЕНИЕ ПРОБЛЕМЫ С ЗАМКОМ ЗАЖИГАНИЯ ВАЗ 2110 2111 2112

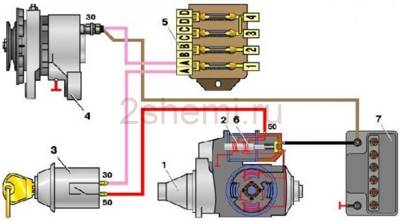

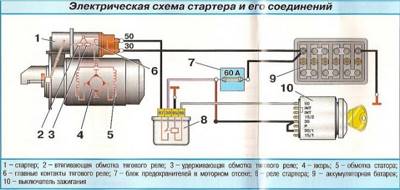

Схема соединений стартера ВАЗ 2101

1. стартер;
2. удерживающая обмотка тягового реле;
3. выключатель зажигания;
4. генератор VAZ 2101;
5. блок предохранителей;
6. втягивающая обмотка тягового реле;
7. аккумуляторная батарея.

При обычных нагрузках ток вырабатываемый стартером составляет 150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 А. Это серьезное испытание для этого электроагрегата, поэтому не рекомендуется держать ключ на запуске дольше 10 секунд, а повторные попытки запуска надо делать с перерывом не менее минуты.

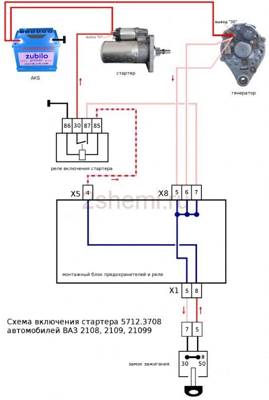

Схема стартера ВАЗ 2108, 2109, 21099

Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1 (Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 (Х1) монтажного блока (вывод 8), далее колодка Ш5 (Х5) (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

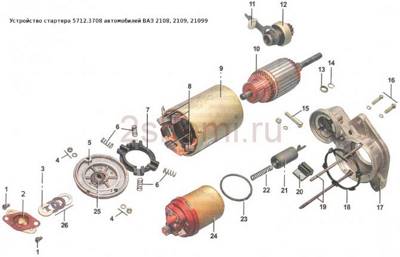

В электрической цепи стартера применяется реле включения 111.3747-10.

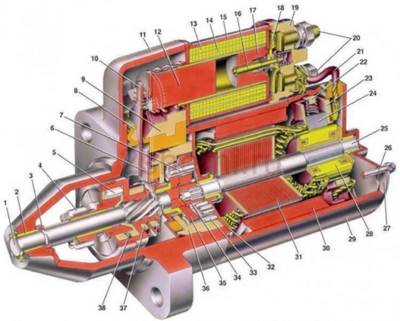

1. Винт крепления защитного колпака.
2. Защитный колпак.
3. Стопорное полукольцо.
4. Гайка крепления задней крышки.
5. Задняя крышка.
6. Пружины щеток.
7. Направляющие щеток (наружная часть).
8. Щетки.
9. Статор.
10. Якорь.
11. Рычаг привода.
12. Привод.
13. Ограничительное кольцо.
14. Стопорное кольцо.
15. Ось рычага привода.
16. Винты крепления тягового реле.
17. Передняя крышка.
18. Пластмассовое уплотнительное кольцо крышки.
19. Стяжные шпильки.
20. Резиновая заглушка.
21. Сердечник тягового реле.
22. Возвратная пружина.
23. Уплотнительное кольцо тягового реле.
24. Тяговое реле.
25. Уплотнительная шайба.
26. Регулировочные шайбы.

Добавочное ВР стартера

На современных автомобилях априори предусмотрено добавочное ВР стартера. На старых авто реле устанавливается и подключается уже самостоятельно.

Статья в тему: Ресурс двигателя Ниссан Кашкай 1.2, 1.6, 2.0

Преимущества установки дополнительного ВР налицо:

• Защищает стартерное устройство от выгорания контактов в замке, что происходит по разным причинам (долгий запуск, банальный износ и т.д.);
• Влияет положительно на загрузке контактов того же замка зажигания, вследствие чего контакты дольше остаются работоспособными;
• Защита стартера от ситуации, когда по причине «глюка» ключа в замке зажигания (мотор запустился, а стартер продолжает крутиться).

Как подсоединить реле стартера добавочное

Проверить, установлено ли добавочное ВР на автомобиле, можно так:

• Посмотреть в «черном ящике» (блоке предохранителей);
• Включить стартерное устройство в режиме продувки мотора – если добавочное реле стоит, то стартер обязан самостоятельно отключиться через несколько секунд.

Схема стартера для ВАЗ 2110, 2111, 2112

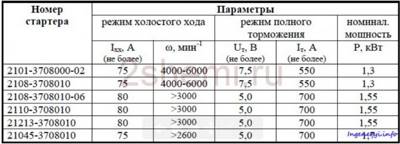

На автомобили ВАЗ-2110 устанавливались стартеры типа 57.3708 и имели следующие технические характеристики:

• Номинальная мощность 1,55 кВт
• Потребляемый ток при максимальной мощности не более 375 Ампер
• Потребляемый ток в заторможенном состоянии не более 700 Ампер
• Потребляемый ток в режиме холостого хода не более 80 Ампер

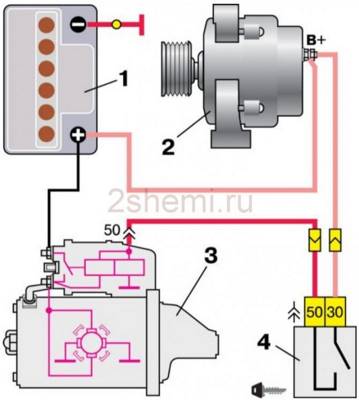

Схема подключения стартера на десятку приведена выше, вот ее расшифровка:

1. АКБ
2. генератор
3. сам стартер
4. замок зажигания

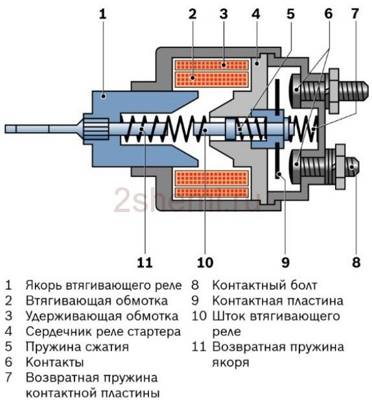

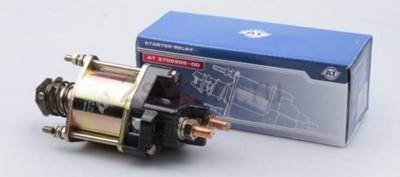

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы — оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком. В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая. Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

• Защищает стартер от замыкания контактов в зажигании.
• С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
• Обеспечивает разгрузку контактов в замке зажигания.

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

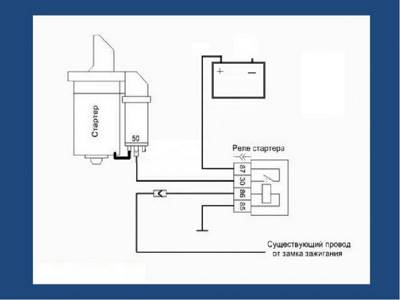

Как установить дополнительное реле стартера на ВАЗ 2110? Схема сборки

Система зажигания ВАЗовских авто до 2003-го года выпуска была одним из самых слабых мест в бортовой электросети. Всему виной генерация высокого напряжения и отсутствие возможности разгрузить стартерный узел. Чтобы решить проблему слабого стартера, конструктора и разработчики автотранспорта приняли на вооружение вспомогательное реле стартера ВАЗ 2110.

Что конкретно дает установка дополнительного реле?

1. Разгружает контактную группу в замке зажигания
2. Предотвращает спекание контактов стартера из-за длительного зажигания
3. Размыкает электроцепь, когда двигатель уже запустился, а ключ зажигания установлен в положении «стартер»

Разумеется, дополнительное реле стартера ВАЗ 2110 (схема на фото) не является панацеей от всех бед бортовой электроники. Специалисты с опытом рекомендуют модернизировать электросеть комплексно. В список работ может входить и установка конденсаторов, и монтаж вспомогательного АКБ, и замена массы, и прочие-прочие работы.

К этому можно добавить, что схема подключения стартера ВАЗ 2110 есть даже не у всех последних модификаций этого авто. Если бортовая электроцепь хорошо сбалансирована и проработана, то дополнительное реле и вовсе не нужно.

Как проверить наличие дополнительного реле в стартере?

Если выжать педаль газа и перевести ключ в положение «стартер», то через 12 секунд стартер автоматически отключится. Так задействуется режим продувки цилиндров. То есть, топливо не подается в рабочую камеру.

Если стартер не отключился, значит реле отсутствует. В этом случае желательно установить доп реле стартера ВАЗ 2110 (схема подключения отмечена в инструкции этого обзора).

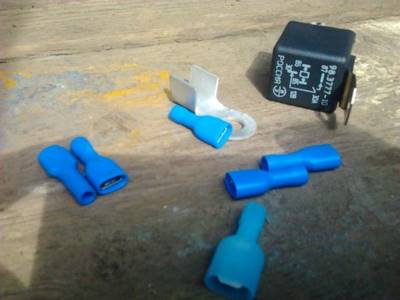

Что понадобится для установки доп реле?

1. Реле на 4 контакта с силой тока от 30 до 40 (А). Чаще всего используется 30-амперное реле
2. Повод с сечением в районе 1,5 (мм2)
3. Плоские разъемы «мама» (5 шт)
4. Плоский разъем «папа» (1 шт)
5. Кольцевые разъемы на 6 и 8 (мм)

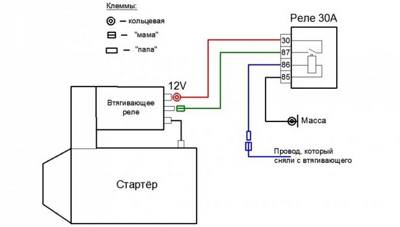

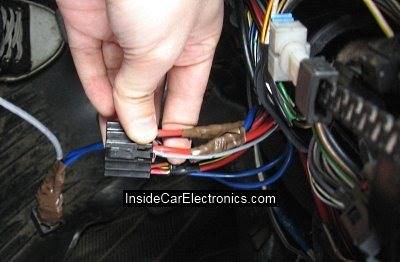

Когда материалы подготовлены, смотрим, как подключить реле стартера. Кстати, есть доходчивое видео на эту тему:

Обратите внимание, что в автомагазинах продаются уже готовые к установке комплекты дополнительного реле. В таком наборе есть и хороший провод, и качественные кольцевые разъемы. Все элементы промаркированы и выполнены в едином стиле. С такими материалами легко и приятно работать самостоятельно.

Подключение проводов к стартеру

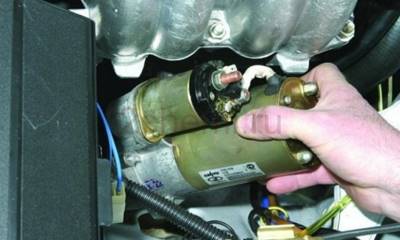

Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Как замкнуть стартер

Авто, двигатель которого не удалось запустить, перестаёт быть средством передвижения, превращаясь в кучу дорогого металлолома. Если это случилось в мороз, то справиться с проблемой можно, «оживив» аккумулятор или запустив мотор методом буксировки. Но в тех случаях, когда стартер никак не откликается на поворот ключа зажигания у машины с исправной батареей в тёплую погоду, самый быстрый способ запуска двигателя – это напрямую замкнуть стартер. Тот водитель, который знает, как это сделать, сможет также воспользоваться этим способом в целях диагностики системы запуска.

Причины неисправности стартера

Если при попытке включения стартер всё же подаёт признаки жизни, например, слышно, как его якорь вращается вхолостую или раздаётся неприятный звук при пробуксовывании обгонной муфты бендикса, то поломка узла носит механический характер. То есть имеет место выход из строя вилки, обгонной муфты или планетарного редуктора (при наличии такового). В таком случае завести машину, если стартер не работает, не удастся. Придётся его снимать и ремонтировать, а запуск осуществлять «с толкача».

Схема автомобильного стартера

Слишком медленная прокрутка маховика служит признаком того, что якорь задевает за статор. Как говорят автомобилисты — «башмачит». Происходит это вследствие износа подшипников скольжения якоря – втулок. Причём если долго эксплуатировать стартер с изношенными втулками, то пластины обмотки якоря, постоянно «цепляющиеся» за статор, начнут смещаться, повредят провода обмотки и произойдёт замыкание. Для того чтобы сузить круг поиска неисправности, когда она связана с нарушением подачи питания, в автосервисах часто применяют такой способ запустить стартер, как замыкание клемм «плюсовых» проводов, подключенных к втягивающему реле. Если попытка не увенчалась успехом, то неисправность следует искать внутри стартера. Её причиной могут быть:

1. Износ или зависание щёток.
2. Обрыв проводки во втягивающем реле.
3. Обрыв обмоток статора или якоря.
4. Обгорание контактов втягивающего реле.

Заработавший в результате такого «прямого включения» стартер станет явным указанием на то, что электрическая цепь нарушена вне узла, то есть возможны такие варианты:

1. Поломка контактной группы замка зажигания.
2. Выход из строя реле включения стартера.
3. Обрыв или замыкание на «массу» плюсовых проводов.
4. Обрыв «массового» провода двигателя или сильное окисление его клемм.

Такой способ запуска годится не только для диагностики, но и может выручить в тех случаях, когда ремонтировать авто нет времени, а ехать всё-таки нужно.

Способы замыкания стартера напрямую

Проводка к стартеру подключается через два контакта, расположенных в крышке втягивающего реле. Провод большого сечения подключен постоянно, даже при выключенном зажигании, так как он соединён напрямую с «плюсовой» клеммой АКБ (на рис. ниже обозначен жёлтой стрелкой). Стартер начинает работать, когда напряжение подаётся на более тонкий провод. При этом втягивающая обмотка перемещает сердечник, который прижимает контактную пластину (красная стрелка) к головкам медных болтов.

Замыкается силовая цепь стартера – второй силовой контакт соединён с обмотками статора и якоря. Якорь начинает вращаться, а параллельно с этим:

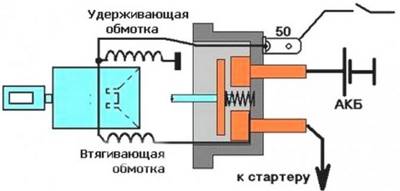

1. Подключается удерживающая обмотка реле. Она обеспечивает надёжный контакт и предотвращает «выталкивание» бендикса из зацепления с маховиком.
2. Сердечник через рычаг (вилку) выталкивает бендикс к маховику.

При прекращении подачи питания на контакт 50 удерживающая обмотка «отпускает» сердечник, под воздействием возвратной пружины размыкающий электрическую цепь и выводящий из зацепления бендикс. При обрыве цепи, подводящей напряжение к выводу 50 стартера, можно замкнуть контакты отвёрткой либо просто металлическим стержнем. Силовая клемма втягивающего реле, к которой напряжение подводится всегда, послужит средством «обхода» штатной проводки. Ток поступит на втягивающую обмотку напрямую, минуя выключатель зажигания и реле.

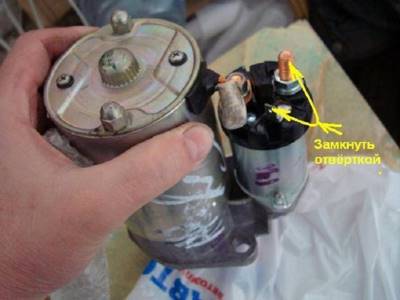

Замыкание стартера отверткой

В момент включения происходит сильное искрение между отвёрткой и клеммами, но опасаться этого не стоит. Гораздо опаснее соединить плюсовые выводы с «массой». Например, коснувшись одновременно контактов и корпуса стартера или кузова.

На автомобилях, у которых компоновка подкапотного пространства не позволяет таким способом «добраться» до контактов на втягивающем реле, запустить двигатель можно иначе – замкнуть соответствующие контакты реле включения стартера, которое обычно устанавливается на брызговике двигателя или щитке передка.

Сделать это можно двумя способами:

1. Соединить контакты 87 и 30 (на схеме ниже) металлической перемычкой.
2. Сняв крышку реле, вручную нажать на контактную пластинку, имитируя срабатывание катушки.

Электрическая схема стартера
При попытках запустить мотор путём замыкания контактов реле не следует забывать включать зажигание. Иначе не будет работать система искрообразования, а на впрысковых авто также и система питания двигателя.

Как подключить кнопку на стартер

Однако, тема этой статьи – подключение стартера через кнопку, соединённую с этим же самым реле. Как же это осуществить?

Подключение кнопки в автомобиле, где нет добавочного реле

В первую очередь следует найти контакты, отвечающие за включение стартера. Затем интегрировать их с кнопкой.

Алгоритм проведения модернизации в общем выглядит так:

• Пластиковая обшивка под рулевым колесом разбирается;
• Находится разъём, подведённый к контактам замка зажигания (как правило, на этом разъёме есть фиксирующие лапки);
• Нажать на лапки, освободив разъём, и вытянуть его.

Как правило, на автомобилях старых годов выпуска после осмотра разъёма находят два кабеля с большим сечением. Тот, что красный отвечает за управление стартером.

Примечание. Проверить, действительно ли проводка отвечает за управление стартером, можно так. Повернуть ключ зажигания до упора, замкнуть оба провода со снятого разъёма. Если стартер включится, то это они и есть.

• Ставится кнопка в удобном для водителя месте;
• К ней подводятся найденные провода.

Подключение кнопки через реле

В данном случае найти провода, отвечающие за управление стартера, будет гораздо сложнее, ведь нужно вычислить те, которые связаны с добавочным реле.

Статья в тему: Диагностика и устранение неполадок загорания значка аккумулятора

Специалисты рекомендуют сначала прозвонить тестером все провода, идущие на корпус авто. Выявленные провода отмечаются как минусовые, так как они соединены с массой.

Как подключить кнопку стартера через реле

Затем нужно подключить тестер одним концом к каждому из плюсовых проводов, а другим – измерительный прибор подсоединить к массе. Сам прибор нужно поставить в рабочий цикл измерения тока. Задачи проверки: найти кабель, выдающий 12V при повернутом до упора ключе.

Как сделать кнопку старта вместо ключа зажигания в автомобиле своими руками

Как ни странно, данный вопрос очень часто тревожит автомобилистов и не только из эстетических соображений — в духе времени. Контактная группа, расположенная за ключом зажигания, очень часто выходит из строя, и менять ее далеко не простая задача.

В старых автомобилях часто провода от самого стартера подключены напрямую к контактам внутри контактной группы, которые замыкаются при повороте ключа зажигания. При срабатывании стартера потребляется очень большое колличество энергии, а значит протекает большой ток (контакты бьют искру). Со временем на контактах образуется налет из гари или они вовсе перегорают, больше не обеспечивая надежный контакт. В более новых автомобилях устанавливается отдельное реле, которое замыкает контакты стартера при повороте ключа зажигания.

Основные плюсы использования реле в цепи питания стартера:

— Такая система более надежна, так как реле рассчитано на большие токи и живет намного дольше. — Реле можно всегда заменить — Контактная группа за ключом зажигания работает очень долго, так как включает лишь реле которое берет основную нагрузку на себя.

Не зависимо от того включает ваш стартер реле или напрямую контактная группа, все операции по подключению стартера все равно выполняются поворотом ключа.

Для начала нужно определить какие контакты отвечают за старт и подвести их кнопке старта.

Для этого вам необходимо разобрать пластиковую защиту под рулем вашего автомобиля. Очень часто сзади к контактной группе скважины ключа подключен разъем со всеми необходимыми проводам. С двух сторон на этом разъеме должны быть фиксирующие лапки. Вам необходимо на них нажать и вытянуть разъем.

Если у вас старый автомобиль, осмотрев разъем контактной группы вы скорее всего найдете два самых толстых провода. Очень часто один из них красного цвета — именно эти провода напрямую подключены к стартеру. Если вы их соедините при повернутом ключе зажигания, скорее всего ваш стартер начнет крутиться.

Далее можно пойти простым путем. Можно просто установить кнопку и подвести к ней эти два провода, разместив кнопку в удобном для вас месте. Кнопка должна быть без фиксации, тоесть при нажатии замыкать контакты, а сразу после того как вы ее отпустите размыкать.

Не забывайте что кнопкой вы будете оперировать так же как и ключем. Нажимаем на кнопку, ждем пока раскрутится стартер и как только двигатель завелся отпускаем кнопку.

Но не забывайте что через кнопку будут проходить очень большие токи и скорее всего такая кнопка сгорит.

Мы использовали антивандальную хромированную кнопку — она вышла из строя примерно через пол года.

В случае если у вас более новый автомобиль и стартер в нем подключается с помощью реле, вам необходимо будет среди множества проводов найти именно те которые отвечают за контроль реле.

Для этого вы можете прозвонить тестером в режиме измерения сопротивления все провода на корпус автомобиля. Все провода которые прозвоняться — отметить как массу (или минус), так как они все замкнуты на корпус.

Далее к каждому из оставшихся проводов коснуться одним щупом тестера и другим щупом к корпусу в режиме измерения напряжения.

Нам нужно найти провод на котором появляется 12 Вольт именно в момент поворота ключа, тоесть когда начинает крутится ваш стартер.

Как подцепить кнопку на стартер через реле и в обход него

В старых автомобилях часто провода от самого стартера подключены напрямую к контактам внутри контактной группы, которые замыкаются при повороте ключа зажигания. При срабатывании стартера потребляется очень большое колличество энергии, а значит протекает большой ток (контакты бьют искру). Со временем на контактах образуется налет из гари или они вовсе перегорают, больше не обеспечивая надежный контакт. В более новых автомобилях устанавливается отдельное реле, которое замыкает контакты стартера при повороте ключа зажигания.

Схема и принцип работы

Стартер – один из наиболее консервативных узлов автомобиля. Впервые такое электрическое устройство было испытано Чарльзом Каттерингом в 1912 году, то есть более ста лет тому назад. Поначалу он также выполнял функции генератора.

Но в том виде, в котором стартер применяется для запуска современных автомобилей с двигателями внутреннего сгорания, он обязан американскому изобретателю и автопромышленнику Винсенту Гуго Бендиксу, который увековечил свою фамилию в одной из главных деталей пускового устройства.

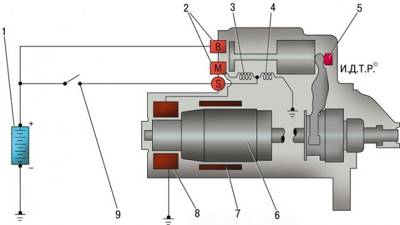

Типовая функциональная схема стартера приведена на рисунке:

Принцип работы стартера практически одинаков для всех моделей автомобилей с двигателями внутреннего сгорания. При включении замка зажигания в положение «Start» подается пусковой ток на втягивающую обмотку.

Она, в свою очередь, приводит в движение якорь тягового реле и шток контактной пружины. Тяговое реле действует на рычаг, обычно именуемый вилкой, который толкает муфту свободного хода с шестерней (бендикс) в зацепление с маховиком. Одновременно контактная пластина замыкает пятаки, посредством которых подается напряжение на запуск электродвигателя стартера.

Типовая функциональная схема стартера настолько продумана и опробована, что различие моделей пусковых устройств заключается лишь в конструктивных особенностях и материалах, из которых изготовлены узлы.

Тем не менее, у стартеров есть свои уязвимые места:

• втягивающее реле;
• щетки электродвигателя;
• пятаки;
• вилка;
• муфта свободного хода;
• шестерня;
• коллектор якоря;
• втулки якоря;
• демпферная пружина.

Собственно, практически каждый узел этого устройства в процессе эксплуатации может придти в негодность. Это связано, прежде всего, с тем, что при запуске, особенно в холодное время года, стартер отдает большую мощность, испытывает предельные нагрузки, через него протекают огромные токи.

Подключаем реле к стартеру

Итак, первым делом необходимо убедиться, есть ли у вас инструменты: АКБ, щуп и элемент системы запуска двигателя. Система запуска мотора состоит и функционирует благодаря следующим составляющим: АКБ, стартер, реле, провода, выключатели зажигания и система блокировки запуска.

Теперь давайте разберемся, что происходит, когда вы заводите машину. Когда вы поворачиваете ключ в замке зажигания, напряжение от АКБ проходит через стартер, потом происходит смещение реле, шестерня привода соединяется с маховиком, контакты замыкаются, и двигатель заводится.

Для того чтобы вы смогли отрегулировать систему, необходимо отключить провода обмотки напряжения от реле (вывод обозначен как «М»). Потом отключите АКБ (ту, что рассчитана на 12В), подсоедините ее с выводом «М» и «S» (такое обозначение вы также увидите на выводах). После проделанных вами действий произойдет смещение шестерни привода. Чтобы подсоединить реле к стартеру, нужно щупом сделать осмотр зазора между шестерней и упором. Если есть необходимость, можете сделать регулировку прокладки между реле и приводом, сняв или соответствующим образом установив её.

Рекомендации по кнопке

Желательно, чтобы кнопка не имела различных фиксаторов внутри. Другими словами, кнопка должна мгновенно включать стартер и отключать его, как только кнопка отпускается. Кнопка с фиксатором работает несколько иначе. На неё приходится нажимать дважды, чтобы отключить стартер, а это не столько неудобно, сколько вредно для стартера.

Одним словом, принцип действия кнопки сводится к следующему: водитель держит кнопку нажатой до тех пор, пока не заведётся мотор, затем отпускает её, стартер выключается. Получается удобный вариант, когда кнопкой оперируешь, как ключом.

Материал кнопки тоже нужно подбирать грамотно. Следует учитывать тот факт, что и сама кнопка может сгореть из-за прохождения через неё больших токов. К примеру, кнопка из антивандального хромированного материала выходит из строя уже через 6 месяцев эксплуатации, несмотря на то, что рассчитана она на высокие нагрузки.

Лада 2110 PhiX Бортжурнал Дополнительное, разгрузочное реле стартера ВАЗ 2110

Всем привет! Расскажу об очень полезной доработке, которая пригодится для владельцев пожилых ВАЗ 2110.Многие десятководы сталкивались с проблемой, когда в жаркую погоду горячий мотор не реагирует на движение ключа. Стартер не крутит и приходится идти под капот с отверткой, замыкать контакты на прямую.В случае, когда стартер исправен(в моем случае он вообще новый), виновником этой неприятности может являться контактная группа замка зажигания. Со временем контактная група в замке зажигания изнашивается или подгорают токосъёмные контакты. Эту проблему успешно решает установка дополнительного, разгружающего реле. Кстати, такое реле на многих автомобилях устанавливается с завода.

Для установки этого реле нам потребуется:4-х контактное реле с металлическим ушком (30-40А); 80рПровода 1,5кв.мм; около трех метров -80рколодка под реле — 1шт; 20рРазъём плоский типа «папа» -1шт;Разъём плоский типа «мама» -1шт;Наконечники кольцевые — 2шт.Изолента, термоусадка, гофра.

Собираем всё это дело по следующей схеме.

Реле нужно обезопасить от попадания влаги, для этого, я использовал толстую термоусадку, в которую целиком одел колодку реле.

После сборки, проверяю релюшку подключив к ЛБП.

Обратите внимание на лабораторный блок питания, амперметр показывает ток, который потребляет реле. Ток всего 0.12А и именно этот ток будет бежать через контактную группу замка зажигания

Для сравнения, ток срабатывания втягивающего по разным источникам от 10 до 30А! Чаще всего речь идет о 20-25А где 20А ток втягивающей обмотки и 5 ампер удерживающей обмотки.

Очевидно, что такие токи будут не по душе контактной группе замка зажигания. Реле отлично решает эту проблему.

Схема подключения стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099: 3 комментария

В рамках данной статьи нам будет намного интереснее второе реле, отвечающее за работу стартёра, а именно втягивающее. Также посмотрите, какой заряд у аккумулятора. А теперь он экономит на бензине 35 рублей в год! Осуществите замену сердечника. Зарегистрируйтесь на сайте 2.

Мы провели небольшое расследование и пришли к следующим выводам, да, с завода на автомобили ВАЗ, и устанавливалось реле стартера. Если стартер не отключился, значит реле отсутствует. Чаще всего такой запуск говорит об изношенности зубьев на шестерне бендикса или зубьев маховика двигателя.

Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Другие возможные схемы не имеют отличий от описываемой. Мы провели небольшое расследование и пришли к следующим выводам, да, с завода на автомобили ВАЗ, и устанавливалось реле стартера. Проблема непостоянная, такое может произойти раз в неделю, может и через день. Ваз схема подключения реле стартера. РЕШЕНИЕ ПРОБЛЕМЫ С ЗАМКОМ ЗАЖИГАНИЯ ВАЗ 2110 2111 2112

Смотрите также: Методичка сметчику на электромонтажные работы

Устройство

Конструктивно стартер КамАЗа представляет собой электрический двигатель с тяговым реле и механическим приводом. Устанавливается данный механизм на картере маховика (находится с левой стороны двигателя). Крепится он на трех болтах со шпильками.

В основе механизма лежит 4-полюсный электродвигатель с последовательным возбуждением. Также в конструкцию стартера входят следующие элементы:

• Вал привода.
• Якорь.
• Задняя и передняя крышка.
• Коллектор.
• Щеточный узел.
• стартера КамАЗа.
• Обмотка возбуждения.

Все это объединено в металлический корпус. Внешне стартер КамАЗа выглядит так, как показано на фото ниже.

Корпус делается из малоуглеродистой стали. Она служит магнитопроводом, где крепятся сердечники. Корпус закрывается крышками. Задняя скрывает щеточный узел. Передняя – механизм привода. Возбуждающая обмотка разделяется на параллельные ветви, в которых используются последовательно-соединенные катушки. В качестве обмотки используется медный провод с прямоугольным сечением. Один его конец подключается к положительным щеткам, а второй – к изолированному выводу корпуса.

Все катушки пропитываются специальным лаком и дополнительно оплетаются хлопчатобумажной лентой. Витки изолируются кабельной бумагой.

Подключение после ремонта

Некоторые автовладельцы почему-то чувствуют неуверенность при подключении узла после проведения на нем определенных манипуляций, связанных с ремонтом. Чтобы все прошло гладко, надо не забыть и пометить отключаемые клеммы. Зато при установке стартера на место, не возникнет лишних проблем. Все контакты перед присоединением необходимо зачистить и обезжирить специальной автомобильным средством.

Отсутствие зажигания не всегда связано со стартерным устройством, это может быть перегоревшая электромагнитная схема или электрическая проводка, а также некорректная работа аккумуляторной батареи.

Выполнить проверку, ремонт и установку тягового реле может любой автовладелец. Работы несложные и отнимают совсем немного времени. Единственный нюанс – расположение стартера в конструкции автомобиля, а именно, насколько удобно можно проводить его обслуживание.

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

1. Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
2. Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
3. Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм, плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Видео — как проверить стартер на аккумуляторе:

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

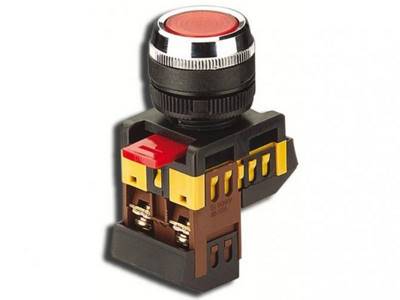

Как подключить кнопку на стартер

Однако, тема этой статьи – подключение стартера через кнопку, соединённую с этим же самым реле. Как же это осуществить?

Подключение кнопки в автомобиле, где нет добавочного реле

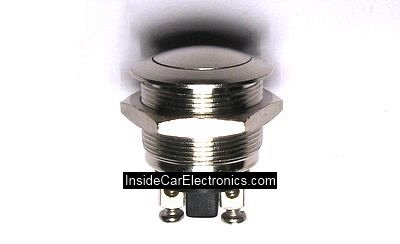

В первую очередь следует найти контакты, отвечающие за включение стартера. Затем интегрировать их с кнопкой.

Алгоритм проведения модернизации в общем выглядит так:

Как правило, на автомобилях старых годов выпуска после осмотра разъёма находят два кабеля с большим сечением. Тот, что красный отвечает за управление стартером.

Примечание. Проверить, действительно ли проводка отвечает за управление стартером, можно так. Повернуть ключ зажигания до упора, замкнуть оба провода со снятого разъёма. Если стартер включится, то это они и есть.

Подключение кнопки через реле

В данном случае найти провода, отвечающие за управление стартера, будет гораздо сложнее, ведь нужно вычислить те, которые связаны с добавочным реле.

Специалисты рекомендуют сначала прозвонить тестером все провода, идущие на корпус авто. Выявленные провода отмечаются как минусовые, так как они соединены с массой.

Неисправности и ремонт стартера

КамАЗ – весьма ремонтопригодный грузовик. При возникновении неисправностей устранить поломку можно самостоятельно. Рассмотрим типичные проблемы со стартером Ст-142б:

1. При включении зажигания устройство не срабатывает. В данном случае необходимо проверить обмотку тягового реле. Возможно, произошло короткое замыкание или обрыв цепи. В зависимости от характера поломки требуется заменить втягивающее. Также причиной поломок может послужить отсутствие контакта между щетками и коллектором. В данном случае проверяют давление щеточных пружин. Если оно составляет меньше 1,8 кгс, элемент меняют на новый.
2. Не срабатывает тяговое реле. Необходимо проверить обмотку дополнительного реле и убедится в целостности втягивающей обмотки. Также проверяют надежность контакта в цепи и все соединения.
3. При включении стартера появляются характерные щелчки дополнительного реле. Приводная шестерня заедает о венец маховика. Возможно, причина скрывается в неправильно настроенном моменте замыкания контактов тягового реле. Как исправить это? Зазор выставляют между шестерней и упорной шайбой. Далее, проверяют работу механизма. Если симптомы повторяются, возможно, была забита торцевая часть привода стартера или зубьев венца маховика. Устранить неисправность можно несколькими способами. Первый – восстановить зубья при помощи наплавки. Второй – заменить венец маховика либо шестерню привода. Третий способ подразумевает зачистку неровностей на зубьях.
4. Во время работы якорь проворачивается, но не взаимодействует с маховиком. Коленчатый вал не прокручивается. В этой ситуации требуется проверить целостность зубьев маховика, а также приводной шестерни. Также производят повторную регулировку стартера.

Как подключить кнопку на стартер

Однако, тема этой статьи – подключение стартера через кнопку, соединённую с этим же самым реле. Как же это осуществить?

Подключение кнопки в автомобиле, где нет добавочного реле

В первую очередь следует найти контакты, отвечающие за включение стартера. Затем интегрировать их с кнопкой.

Алгоритм проведения модернизации в общем выглядит так:

Как правило, на автомобилях старых годов выпуска после осмотра разъёма находят два кабеля с большим сечением. Тот, что красный отвечает за управление стартером.

Примечание. Проверить, действительно ли проводка отвечает за управление стартером, можно так. Повернуть ключ зажигания до упора, замкнуть оба провода со снятого разъёма. Если стартер включится, то это они и есть.

Подключение кнопки через реле

В данном случае найти провода, отвечающие за управление стартера, будет гораздо сложнее, ведь нужно вычислить те, которые связаны с добавочным реле.

Специалисты рекомендуют сначала прозвонить тестером все провода, идущие на корпус авто. Выявленные провода отмечаются как минусовые, так как они соединены с массой.

Затем нужно подключить тестер одним концом к каждому из плюсовых проводов, а другим – измерительный прибор подсоединить к массе. Сам прибор нужно поставить в рабочий цикл измерения тока. Задачи проверки: найти кабель, выдающий 12V при повернутом до упора ключе.

Последовательность контроля работоспособности стартера

Если при переводе ключа зажигания в положение «Старт» стартер не подает никаких признаков жизни, необходимо выполнить следующую последовательность действий:

1. Измерить мультиметром напряжение на клеммах аккумулятора. Должно быть не менее 12 Вольт для запуска двигателя. Если меньше, следует зарядить аккумуляторную батарею.

2. Далее необходимо произвести измерение качества шины «земля» автомобиля. Следует проверить контакты шины «минус АКБ» — кузов автомобиля и «минус АКБ»-корпус двигателя, собственно, стартера. Это лучше сделать, включив зажигание, и измеряя напряжения между минусом АКБ, металлическими элементами корпуса двигателя и зачищенными элементами кузова двигателя. Напряжения должны быть строго 0,0 Вольт. Если больше, возможно нарушены контакты соединений.

3. Перед проведением дальнейших действий лучше . Во многих автомобилях запуск двигателя может блокировать иммобилайзер, возможно, требуется привязка ключа. Неисправность узлов автоматической коробки переключения передач также может ввести режим запрета на запуск авто.

Зачем это нужно?

Причины могут быть самыми разнообразными:

• изменившийся (упростившийся) процесс запуска мотора;
• сокращение количества предметов в карманах;
• желание выделиться и множество других.

Лучше всего попытки разобраться, почему возникает подобное желание, оставить в стороне и понять, как установить кнопку для запуска двигателя (в дальнейшем тексте она может именоваться как Start-Stop Engine или сокращённо SSE).

Разновидности

Существует несколько типов данных механизмов:

• Редукторный.
• Безредукторный.

Стартер КамАЗа относится к первому типу устройств. Данный механизм является наиболее мощным, поскольку здесь передачу крутящего момента с якоря на шестерню осуществляет редуктор. Такие стартеры обладают не только высокой мощностью, но и хорошим пусковым моментом. Также они имеют большой срок эксплуатации. Данные виды стартеров используются на 90 процентах современных автомобилей.

Что касается безредукторных элементов, они действуют следующим образом. После поступления напряжения на электромагнитный включатель, шестерня бендикса перемещается и зацепляет венец маховика. Ток поступает на якорь. Происходит вращение. Шестерня с валом совмещаются благодаря муфте свободного хода. После успешного запуска двигателя данное соединение ослабляется. Подача тока прекращается, и шестерня возвращается в свое исходное положение. Ввиду низкого КПД и малой ремонтопригодности, безредукторные элементы практически не используются в автомобильной отрасли.

Кнопка бесключевого запуска двигателя

Вполне очевидно, что кнопка стартера в автомобиле повышает удобство эксплуатации транспортного средства. Варианты штатного исполнения предполагают обязательную комбинацию такой кнопки Push-Start с возможностью бесключевого доступа Key-Less-Go. Такое сочетание позволяет избавить владельца от необходимости использовать привычный ключ зажигания, заменив его так называемым электронным ключом.

Не вдаваясь в подробности, электронный ключ является меткой, по которой владелец опознается противоугонными и другими системами автомобиля после приближения к транспортному средству на определенное расстояние. Что касается кнопки запуска ДВС, она будет работать только в случае нахождения электронного ключа в салоне автомобиля.

На практике это выглядит так:

• обладатель электронного ключа приближается к автомобилю;
• на определенном расстоянии системы авто опознают владельца, обмениваясь сигналами с электронным ключом-меткой;
• затем хозяин нажимает кнопку на электронном ключе или просто приближается вплотную к автомобилю;
• после этого происходит разблокировка замков дверей;
• водитель садится в кресло и нажимает кнопку запуска двигателя;

Получается, электронный ключ используется владельцем только для принудительного открытия и закрытия дверей автомобиля. Все остальные действия система бесключевого доступа и запуска осуществляет в автоматическом режиме. Теперь поговорим о самостоятельной установке кнопки Start-Stop Engine.

Как заменить предохранитель центрального замка на Ваз 2110 своими руками

Отлично, теперь перейдем к пошаговой инструкции замены реле стартера на Ваз 2110 своими руками:
