Сравниваем биксеноновые линзы! Тест популярных ксеноновых би линз: Hella 3R, Optima Magnum 3.0, Bosch AL3, Hella 2 Classic, Hella 4R.
Всем привет, друзья! Мы подготовили для вас новую обзорную статью, на этот раз по ксеноновым би-линзам.
Сегодня мы собрали семь разных линз:
— Optima Magnum 3.0 дюйма под лампу Н1.
— Bosch AL3.
— Hella 2 Classic (Оригинал).
— Hella 4R Intemo
— Hella 3R для установки на гайку в рефлекторную оптику.
— Hella 3R
— Hella 3R HQ (High quality)

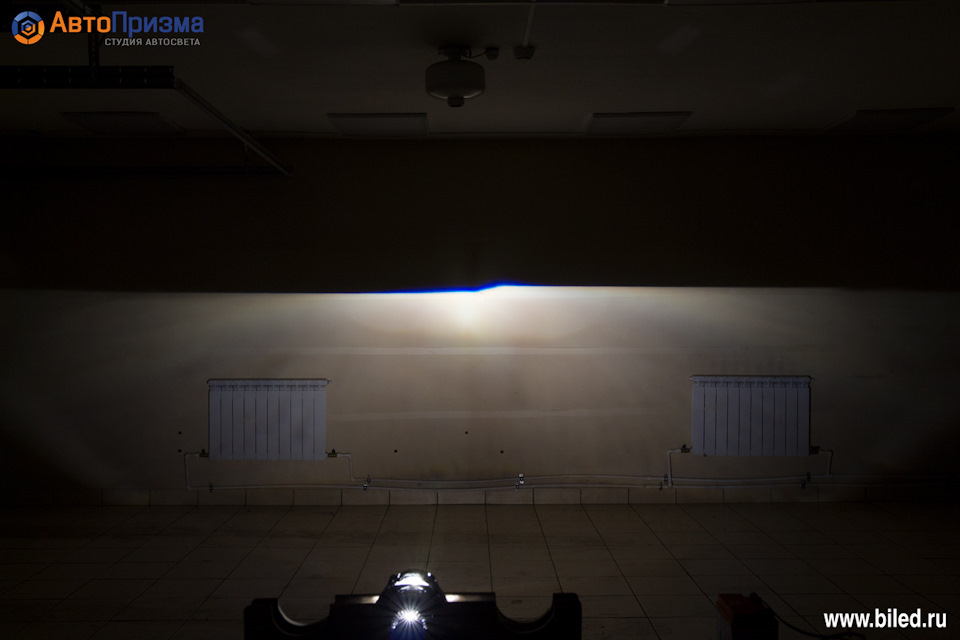

1. Начинаем с самой бюджетной биксеноновой линзы Optima Magnum 3.0. Это единственная линза под лампу Н1, все остальные линзы будем замерять с лампой Osram D2S Classic. Линзы Magnum 3.0 это один из самых бюджетных вариантов, хватает таких линз на два года, дальше отражатель начинает выгорать. Мы их практически не устанавливаем. Освещённость в центральной точке составляет всего 1000 Lx. Скоро сделаем тест всех популярных биксеноновых линз под лампу H1, по факту они самые бюджетные и многие ради экономии ставят именно их.
2. Ксеноновые линзы Bosch AL3 встречаются на автомобилях BMW X-серии, светят довольно широко и ярко. 1930 Lx в центральной точке.
3. Линзы Hella 2 Classic устанавливаются на многие европейские автомобили. В наших руках оригинал. Световой пучок, как мы видим, сильно отличается от других линз, равномерная заливка. 1370 Lx в центральной точке, в боковых 300 — 350 Lx.

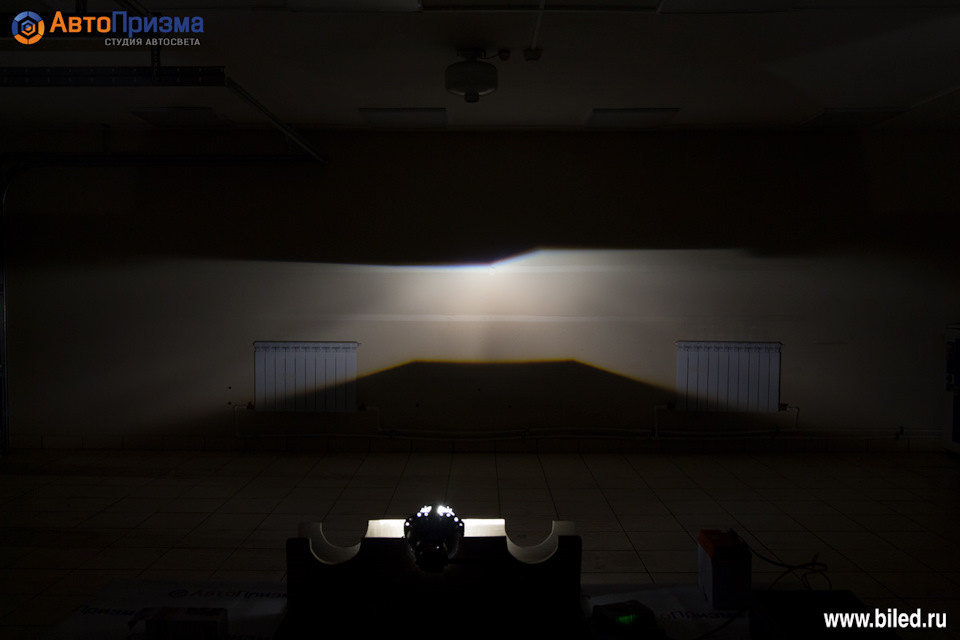

4. Далее смотрим ксеноновые линзы Hella 4R Intemo. Очень яркий свет, широкая СТГ. Даже на глаз видно на сколько больше света в нижних и боковых точках. Центральная точка 2410 Lx. Боковые точки 680 Lx и 618 Lx.
Хотелось отдельно отметить про линзы Hella 3R. Все уже знают, что данные линзы не имеют ни какого отношения к бренду Hella, а просто позаимствовали его название. Hella 3R, это копия (реплика) оригинальной линзы Hella 3, приставка на конце R — говорит, что это Replica (копия). В интернете достаточно много противоречивых тестов и отзывов по этим линзам, что на самом деле понятно т.к. данное название использует кто хочет, данный тип линз есть в ассортименте любого Китайского производителя или "перекупа" ксеноновых линз. Только нам известно в Китае больше 10-ти производств, у которых представлены ксеноновые модули под этой маркой и у всех разное кач-во. Поэтому когда видите текст линз Hella 3R, не воспринимайте его буквально т.к. за одинаковым внешним видом и названием, могут прятаться линзы совершенно разного качества. И когда кто-то говорит, что эти линзы полное "Г" и они существенно хуже оригинала Hella 3, то он прав и не прав одновременно, т.к. не понятно линзы какого производителя он тестировал. В своем обзоре мы тестируем три разных би ксеноновых модуля, продающиеся в России под брендом Hella 3R, чтобы показать насколько отличаются показатели, казалось бы одинаковых линз. Если говорить, какие именно ксеноновые линзы Hella 3R мы рекомендуем нашим клиентам, то скажем что 90% наших установок Hella 3R приходятся на линзы, которые в данном тесте называются Hella 3R HQ (High quality), они имеют стабильное качество, что ОЧЕНЬ важно и выдают отличные показатели.

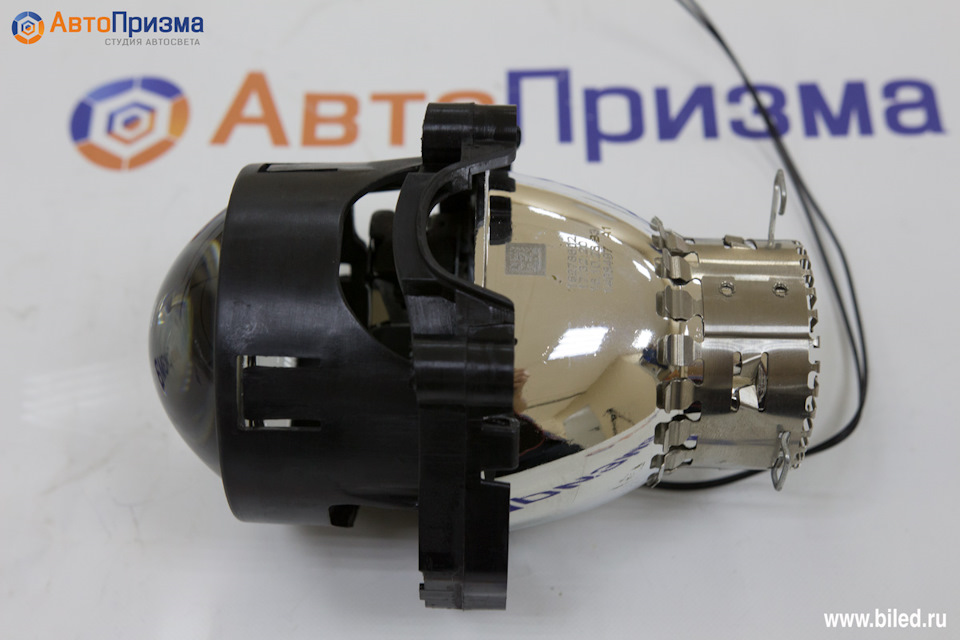

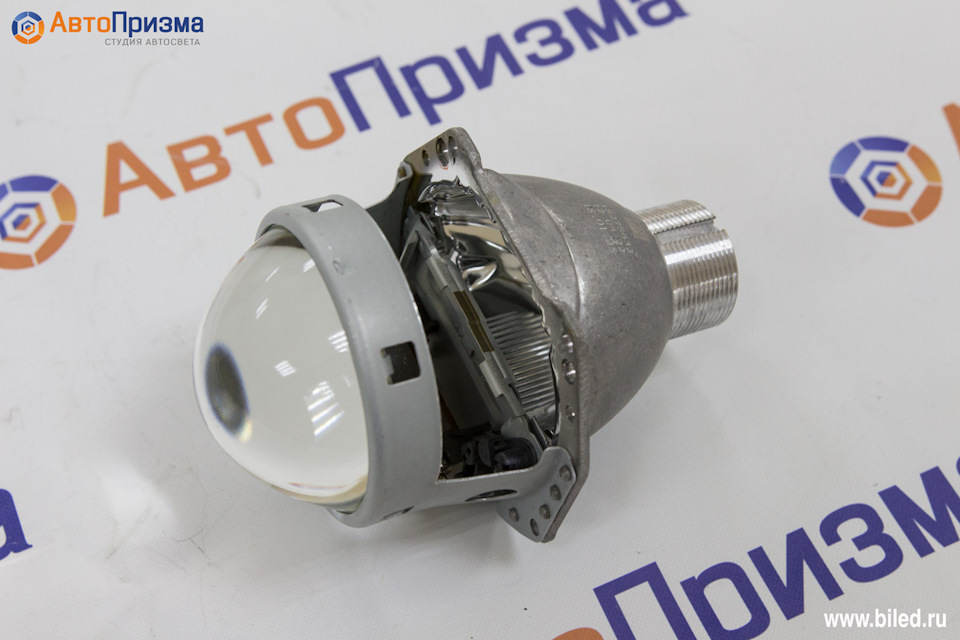

5. Ксеноновые линзы Hella 3R для установки в рефлекторные фары в цоколь отражателя на гайку. Интересно то, что периодически мы эти линзы замеряем и всегда показатели разные, что говорит о не стабильном качестве. С чем это связано остаётся только догадываться. Тем не менее у данного экземпляра показатели очень достойные. 2700 Lx в центральной точке и по 1000 Lx в боковых.

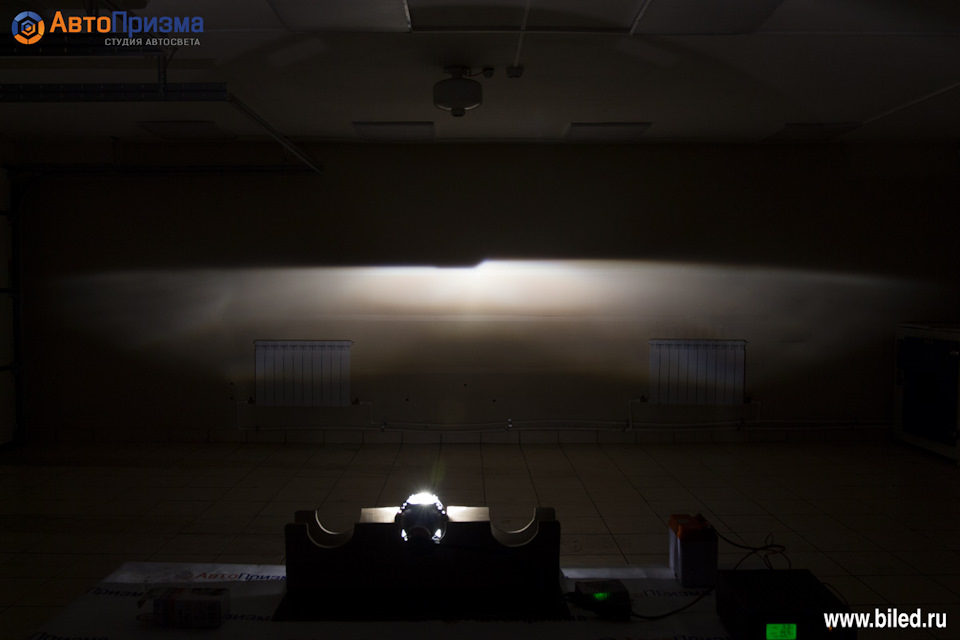

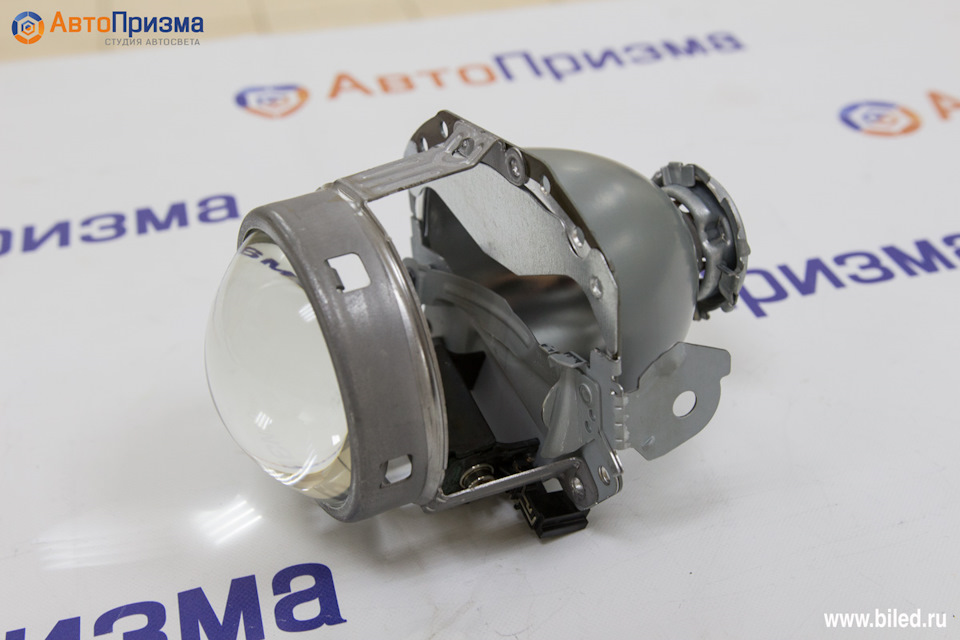

6. И остаётся у нас две линзы. Классическая Hella 3R, имеет шагрень на поверхности стекла, за счёт чего достигается равномерность светового пучка. Показатели в центральной точке невелики 1216 Lx, а вот боковые точки 890 Lx и 850 Lx.

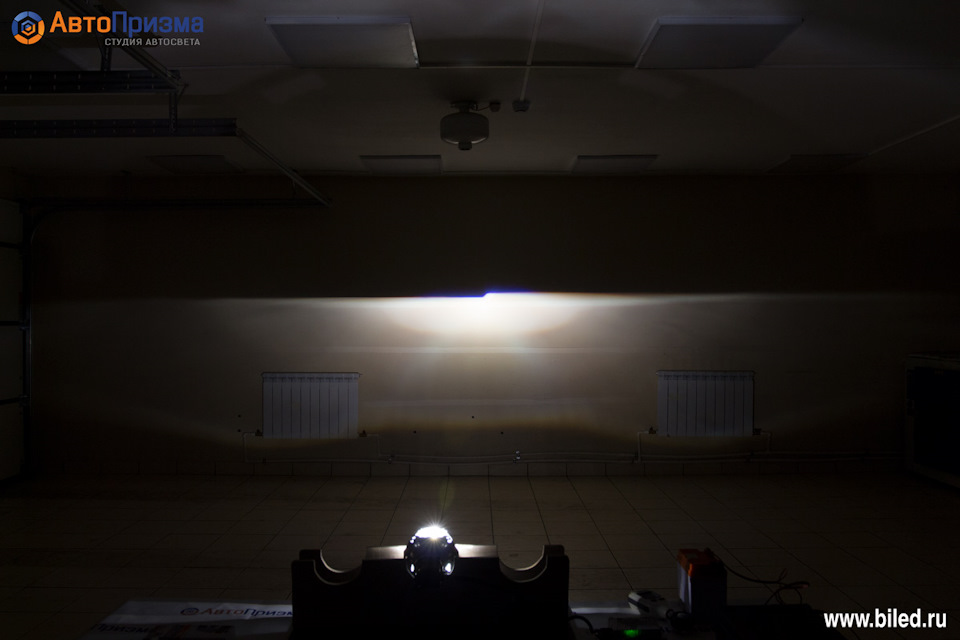

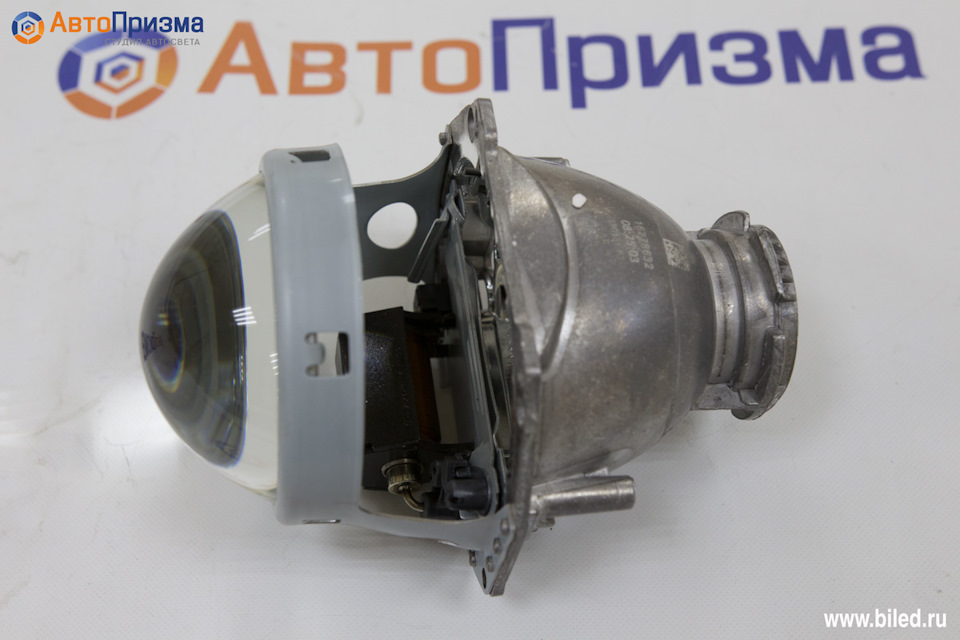

7. И ксеноновые линзы Hella 3R High Quality с максимальными показателями в центральной точке в 4010 Lx и 1035 Lx, 930 Lx в боковых точках.

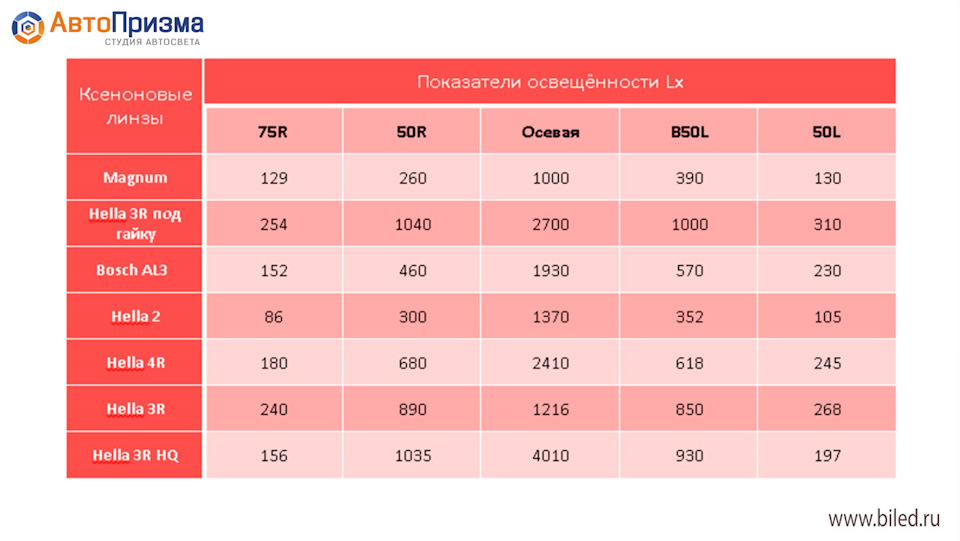

Представим все результаты в таблице:

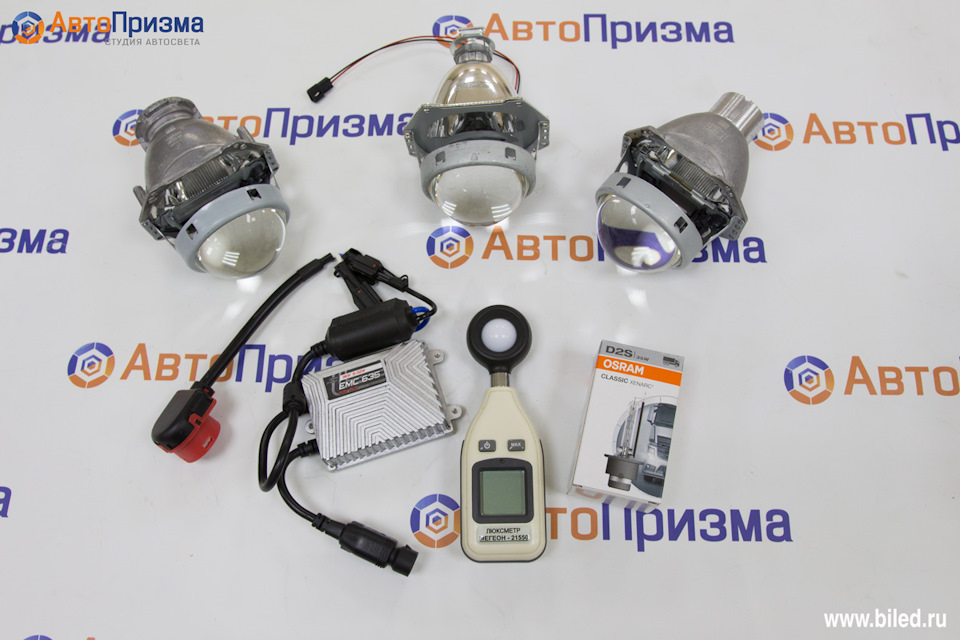

Все замеры проводили люксометром с лампами Osram D2S Classic и блоком розжига Optima EMC 635
Ниже подробное видео о сегодняшних замерах.
Узнать о возможности и стоимости дооснащения Вашего автомобиля, можно связавшись с нами по нижеприведенным контактам:
г. Москва, м.Новогиреево, МКАД, 2-й километр, ТРЦ Шоколад, парковка уровень "C".
Схема проезда.��⇪➦
+7 499 130-82-15 (Вт.-Сб. с 10-00 до 19-00)
г. Москва, м.Волгоградский проспект, Остаповский проезд, д.9
(Вт.-Сб. с 10-00 до 19-00)
г. Санкт-Петербург, ул. Шателена, д. 9, этаж. 4 . тел: +7 (903) 130-82-07
Вопросы через �� WhatsApp и Viber +7-962-913-22-83��
www.biled.ru
>>Прайс-лист на работы. Улучшение и восстановление света фар.<<<
>>>Примеры работ!<<<
>>>Все видео работ!<<<
В дальнейшем мы также будем освещать все свои работы, проводить тесты и сравнительные характеристики штатных приборов освещения автомобиля и новинок современной оптики. Если что-то заинтересовало или есть вопросы по дооснащению Вашего автомобиля, пишите в личку, мы дадим развёрнутую консультацию.
Обзор и сравнение силы света светодиодных би-линз Optima и би-ксеноновой линзы Hella 3R
Мы знаем, что вы, наши читатели, очень любите сравнения ламп, особенно когда речь идет о светодиодах – на этот раз мы пошли дальше и решили для вас сравнить светодиодные линзы Optima, предоставив итоговые показатели, полученные с люксометра.
В качестве бонуса в нашем сравнительном обзоре также будет участвовать биксеноновая линза Hella 3 R – проверим, круче ли окажутся светодиоды, либо все-таки эталоном качества света останется ксенон.
В качестве сравнения мы взяли три би-линзы Optima (все цены указаны на момент написания статьи):
Би-линзу Hella 3R указываем отдельно – на момент написания статьи ее цена 4500 рублей за 1 штуку.
Дистанция замеров 4 метра от каждой линзы до стены. Мы решили сравнивать линзы по мере возрастания их цены, начиная с самой дешевой и заканчивая биксеноном.
Тест светодиодной би-линзы Optima Premium Bi LED Lens Reflector Series 3.0″
Светотеневая граница и измерение центра луча – 3.15 килолюкса .
Измерение светового луча по левой и правой стороне: слева – 0.77 килолюкса , справа – 0.61 килолюкса .
Тест светодиодной би-линзы Optima Premium Bi LED Lens Adaptive Series 3.0″
Светотеневая граница и измерение центра луча – 2.99 килолюкса .
Измерение светового луча по левой и правой стороне: слева – 0.76 килолюкса , справа – 0.65 килолюкса .
Как видите, показатели линз серий Reflector и Adaptive практически идентичны – данные линзы отличаются сборкой и возможностью крепления: серия Reflector подходит для установки только в отражатель , а серия Adaptive подходит и для установки в отражатель на гайки, и на шпильки, и взамен выгоревшей линзы .
Тест светодиодной би-линзы Optima Premium Bi LED Lens Professional Series 3.0″
Светотеневая граница и измерение центра луча – 2.4 килолюкса .
Измерение светового луча по левой и правой стороне: слева – 0.97 килолюкса , справа – 0.80 килолюкса .
Данная линза отличается от двух предыдущих более широким световым лучом, его охват несколько выше, что будет особенно хорошо видно на практике в момент езды в темное время суток – свет будет рассеивать тьму под большим углом.
Тест би-ксеноновой линзы Hella 3R с лампами Osram D2S Original
Светотеневая граница и измерение центра луча – 2.62 килолюкса .
Измерение светового луча по левой и правой стороне: слева – 1.45 килолюкса , справа – 1.46 килолюкса .
Сила света в центре луча у би-линзы Hella 3R схожа со всеми тремя предыдущими светодиодными би-линзами Optima, зато вот большая широта луча заметна даже без замеров лишь по фотографии светотеневой границы.
Так что биксенон победил в этот раз, но это не значит, что светодиодные линзы не стоит ставить – у них есть самое важное преимущество над всеми другими типами освещения: диоды в отличие газовых ламп практически не греются, а значит сами линзы будут выгорать реже, да и срок службы самих светодиодов в разы выше.
Записаться в установочный центр
В нашем автосервисе Вы можете заказать не только замену ламп, но и произвести замену или ремонт фар и отдельных элементов автомобильного освещения, а также установить парктроники или наклеить тонировочную пленку быстро, качественно и недорого – обращайтесь!
Hella 3r какой производитель лучше
Каждый автолюбитель хочет максимально улучшить головной свет своего автомобиля, чтобы повысить безопасность своего движения. В настоящее время популярность набирают светодиодные линзы (модули, билинзы) с установленными Лед диодами. Это позволяет более тонко настраивать световой поток на выходе модуля, то есть получить освещенность выше, чем у ксенона почти в 2 раза. Светодиоды можно расположить любым способом в любом месте, хоть кругом, хоть параллелепипедом.
В обзоре и тестировании участвуют 8 диодных билинз диаметром 3 дюйма. Была ещё одна отечественного производителя под названием Lossew, но по техническим причинам она не участвует в тестах. Фирменные биледы представлены последними моделями BiLedKoito и Optima.
Существует много вариантов названий билинз, чаще всего называют:
— светодиодные линзы в фары;
— biled линзы;
— biled модули;
— би лед линзы.
эти синонимы помогут вам при поиске дополнительной информации.
Тестирование по ГОСТ и сравнение будут размещены во второй части.
Конструкция билинз и биледов
Биледы относятся к классу билинз, которые сочетают в себе одновременно ближний и дальний свет. Режим работы переключается при помощи шторки, которую передвигает соленоид.
Конструктивно светодиодные линзы схожи с биксеноном и бигалогеном. Только у BiLed модуля свет направлен в верхнюю часть отражателя. Край шторки задаёт светотеневую границу.
Светотеневая граница (сокращённо СТГ) ближнего света задаётся краем шторки.
Чтобы у читателей не было сомнений в результатах, предоставлю основное используемое оборудование:
1. тепловизор Thermal Seek Compact Pro 240 на 320 точек;
2. измеритель пульсаций светового потока RadexLupin;
3. спектрометр UPRtek MK350;
4. большая и малая фотометрическая сфера.
На тепловизор ThermalSeekCompactPro и спектрометр UPRtek MK350 написаны подробные обзоры с примерами измерения галогенок, ксенона, прожекторов, светильников и автоламп.
Малый фотометрический шар, диаметром 20 см
Большой фотометрический шар, диаметром 40 см
Внешний вид образцов
| Бренд производителя | |
| №1 | Lumisfera — Wide |
| №2 | i-Lens |
| №3 | Lumisfera — Far |
| №4 | DLand |
| №5 | GTR-Mini |
| №6 | Koito (Оригинал) |
| №7 | AYD (в России BILED HELLA R) |
| №8 | Optima |
| Hella 3R | Би-Ксенон. Копия Hella 3 |
Lumisfera — Wide, i-Lens, Lumisfera — Far
DLand, GTR-Mini, Koito
AYD, Optima, Hella 3R
Мощность и световой поток
Сначала у образцов были измерены все технические параметры, в том виде, как они были собраны на заводе. По мере тестирования образцы разбирались и замерялись остальные параметры. Для наглядного сравнения используется популярная биксеноновая линза Hella 3R, китайская копия Хеллы.
Перед замером мощности прогреваем каждый образец в течение 60 минут. Мощность непосредственно на светодиоде измерялась отдельно, это позволяет выявить КПД драйвера.
| Мощность билинзы, w | Светопоток светодиодов, лм | Мощность на светодиоде, w | |
| Lumisfera — Wide | 32.8 | 2760 | 27.5 |
| i-Lens | 33.0 | 3120 | 29.0 |
| Lumisfera — Far | 22.4 | 1550 | 18.9 |
| DLand | 34.8 | 2810 | 28.4 |
| GTR-Mini | 33.5 | 2080 | 30.0 |
| Koito | 26.0 | 1950 | 22.7 |
| AYD | 24.2 | 1230 | 21.1 |
| Optima | 32.4 | 1980 | 27.4 |
| Hella 3R | 42.7 | 2750 | — |
Для замера светового потока образец разбирался, чтобы остались только диоды и система охлаждения, затем помещался в большую фотометрическую сферу. Максимальный светопоток получился у i-Lens, собранном на 4 Cree XHP35.
ВАЖНО! Количество люмен и мощность не являются главным фактором определения эффективности на дороге. Любая оптическая система имеет свою эффективность и определенное фокусирование в зависимости от назначения. Поэтому не стоит смотреть только на Люмены!
Lumisfera — Wide
В светодиодных линзах для автомобильных фар установлены светодиоды разных производителей. Кроме фирменных Osram, LG, Cree есть малоизвестный китайский вариант Zeus 7070. Он относится к специализированным, рассчитанным на ближний и дальний свет свет. Производитель http://www.gpiled.com/cob обещает приличные характеристики на него, но спецификации не раскрывает.
На качество отвода тепла влияет материал подложки, на которой размещён светодиод. Теплопроводность меди в 2 раза выше алюминия и стоит дороже. Но если сборка некачественная и контакт с радиатором плохой, то никакая медь не поможет.
| Тип светодиода | Пульсации света, % | |
| Lumisfera — Wide | Zeus 7070 | 1.2 |
| i-Lens | Cree XHP 35 | 1.3 |
| Lumisfera — Far | Osram | 1.0 |
| DLand | Zeus 7070 | 1.5 |
| GTR-Mini | LG | 1.3 |
| Koito | — | 0.7 |
| AYD | Osram | 1.0 |
| Optima | LG | 1.1 |
| Hella 3R | — | 2.0 |
Пульсации светового потока показывают, насколько хорошо блок питания справляется с нагрузкой. Если драйвер не справляется, светопоток будет пульсировать, и сильно нагружать ваши глаза и гораздо быстрее будет наступать утомление. У лампы накаливания этот показатель равен 15%. При результате 1-2% пульсации полностью отсутствуют, учитывая погрешность самого измерительного прибора.
i-Lens, чип Cree XHP35 4 штуки
Lumisfera — Far, чип Osram
Lumisfera — Wide, чип Zeus
GTR-Mini, чип LG Innotek
Koito, чип ? (остается только догадываться)
Optima, чип LG Innotek
AYD, чип OSRAM
Самая распространённая цветовая температура у ксенона это 4500К – 5500К, свет приближенный к нейтрально-белому, дневному свету. По сравнению с желтоватым галогеном вы увидите чёткое отличие по оттенку.
Во время нагрева параметры кристалла диода меняются, цветовая температура изменяется в среднем до 300К. Поэтому сначала греем до стабильных показателей и включаем спектрометр.
| Образец | Цветовая температура, K | CRI |
| Lumisfera — Wide | 5800 | 68 |
| i-Lens | 4800 | 73 |
| Lumisfera — Far | 5900 | 68 |
| DLand | 5800 | 69 |
| GTR-Mini | 5000 | 65 |
| Koito | 5200 | 68 |
| AYD | 6200 | 71 |
| Optima | 5200 | 67 |
| Hella 3R | 5100 | 73 |
В хорошей компании по установке автосвета всегда должен быть спектрометр, чтобы подбирать лампы и головной свет одного оттенка. На дороге часто встречаю престижные автомобили, у которых лампы светят в разнобой, как будто куплен ширпотреб у китайцев. Гарантировать точную цветовую температуру производители обычно не могут, потому что на этот показатель есть свой допуск по отклонению от заявленной нормы.
Значение индекса цветопередачи CRI обозначает насколько точно такое освещение будет передавать цвета. У всех образцов он примерно на одном уровне, чем выше CRI, тем дороже диод.
Блоки питания Би Лед модулей обеспечивают хорошую стабилизацию тока, пульсации светового потока на уровне 1-2%, то есть практически равны нулю. Китайские производители не любят изобретать и предпочитают использовать стандартные и проверенные решения. Половина корпусов одинаковые, но начинка разная, это видно по разным проводам и типам коннекторов.
Для внешней установки драйвера желательно использовать герметичный разъём питания. Иначе влага, соль, конденсат будут разъедать контакты, повышая их сопротивление и нагревая их. Часто в обычных автомобильных фарах контакты подключения галогенки окисляются и разрушаются, нарушается контакт и лампочка может часто перегорать.
У Koito драйвер экранирован железной пластинкой с надписями Lexus, Toyota и другими буквами цифрами. Пластину снимать не стал из-за экономии времени, всё равно там установлены фирменные комплектующие с высоким ресурсом.
У моделей похожих на би лед модуль Optima конструкция шторок одинаковая. Мощность соленоидов представлена в таблице, напряжение 13,2 Вольт. Для каждой модели замеряем массу без драйвера, если он отдельный.
| Масса билинзы, г | Соленоид, мощность, Вт | |
| Lumisfera — Wide | 505 | 3.5 |
| i-Lens | 392 | 8.0 |
| Lumisfera — Far | 557 | 6.5 |
| DLand | 494 | 5.0 |
| GTR-Mini | 429 | 6.0 |
| Koito | 453 | 6.0 |
| AYD | 416 | 8.0 |
| Optima | 430 | 3.0 |
| Hella 3R | 8.0 |
Температуру нагрева светодиода замеряем тепловизором после прогрева в течение 1 часа. Коэффициент эмиссии на тепловизоре установлен 0,8. По спецификациям от Cree показатель излучения для силикона составляет 0,85. По особенностям замера консультировался у Osram, Cree и других производителей. Коэффициент может отличатся в большую или меньшую сторону в зависимости от изготовителя, поэтому в таблице представлены усреднённые результаты. Конструкция состоит из разных материалов с разным значением теплового излучения, поэтому выложу только снимки диодов.
Температура нагрева светодиода косвенно характеризует эффективность системы охлаждения, так же влияют и особенности конструкции светодиодной линзы. У каждой модели светодиодов разная допустимая температура нагревания, при которых сохраняются заявленные параметры по спецификациям.
| Нагрев диода, °C | Тип | Подложка | |
| Lumisfera — Wide | 92 | Zeus 7070 | медь |
| i-Lens | 134 | Cree XHP 35 | алюминий |
| Lumisfera — Far | 85 | Osram | алюминий |
| DLand | 103 | Zeus 7070 | медь |
| GTR-Mini | 160 | LG | медь |
| Koito | 125 | — | — |
| AYD | 106 | Osram | алюминий |
| Optima | 164 | LG | медь |
| Hella 3R | 350-400 | — | — |
Сравнение по освещенности
Обзор получился достаточно большим со множеством фотографий и иллюстраций, поэтому результаты разделил на 2 части. Продолжение во второй части, тесты по ГОСТ и сравнение освещенности по таблице.
