Как работает маслоотделитель

Картерные газы: Работа системы вентиляции, маслоуловитель и клапан PCV

Это вторая версия статьи, созданная вместе с участниками группы проекта, в ней исправлены грубые ошибки по работе вентиляции картера двигателя для вывода картерных газов. Итак система вентиляции картера необходима для уменьшения вредных веществ, выходящих из картера двигателя в воздух. В картере безусловно находятся пары бензина, воды и пары масла — все это картерные газы.

Скопление картерных газов ухудшает свойства и состав моторного масла, разрушает металлические части двигателя, в Honda Civic при сбоях в системе или же агрессивной эксплуатации двигателя, количество паров возрастает и двигателя покрывается нагаром изнутри. Очевидным фактом сбоя ялвяется понижение мощности, увеличение расхода топлива. Визуально это видно как нагар на дроссельной заслонке, нагар на впускном коллекторе. Нагар в любом его проявлении является негативном факторе влияющем на характеристики двигателя. Уменьшается диаметр дроссельной заслонки, это значит меньше воздуха будет поступать во впускной коллектор. Нагар на впускном коллекторе уменьшит его объем а значит и отдачу. Закупорка каналов соотвественно введет к неправильном составу смеси и воздушному голоданию.

Схемы работы системы вентиляции картера

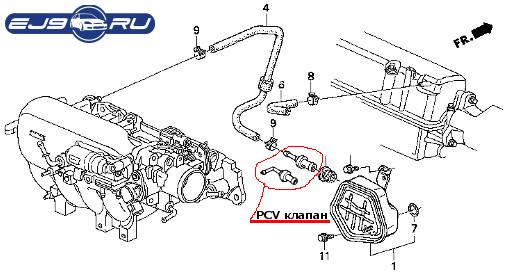

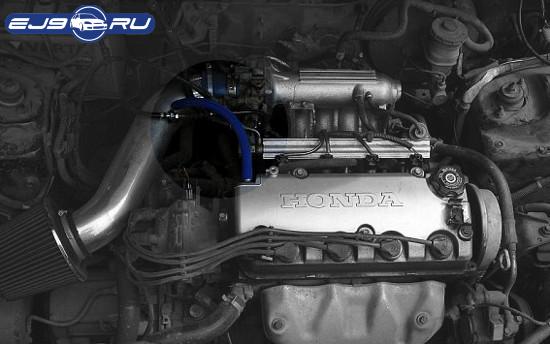

Система вентиляции картера Honda Civic, практически ни чем не отличается от большинства легковых автомобилей с ДВС. В качестве источника потока воздуха используется впускной тракт. Свежий поток воздуха попадает в ГБЦ, далее в двигатель, поток проходит до низа двигателя в картер, и выводит с собой через камеру сапуна отработанные газы на вторичную переработку во впускной коллектор. Такая система нужна для переработки материала, негативно влияющего на экологию.

Именно поэтому эта система закольцована в двигателе а не выходит после камеры сапуна наружу. Как вы понимаете данная система кроме контура вентиляции и впускного тракта имеет еще два компонента, камера сапуна выполняющего функцию приемника тяжелый частиц и клапан PCV (Positive Crankcase Ventilation) — клапан принудительной вентиляции картера. PCV необходим для направления движения потока. Немного иллюстраций для понимания терминов.

Проблема нагара в системе

Откуда идет нагар? Допустим двигатель новый, и функцию примитивного фильтра выполняет камера сапуна. В котором масло оседает, а газы уходят ка полагается через клапан PCV во впуск снова в двигатель. Все идеально, тяжелые части масла отделяются, а насыщенный бензином поток идет на переработку. Но это в идеальном случае. Во первых со временем камера сапуна загрязняется просто до жутчайшего состояния, вентиляция ухудшается. Так как идеального ничего не бывает, то картерные газы все равно несут в себе масло, даже после сапуна. И клапан PCV начинает загрязняться, и в итоге он забивается маслом, грязью, и тд. В итоге циркуляция газов нарушается, в зависимости от того в каком положение клапан “заклинило” будут те или иные последствия.

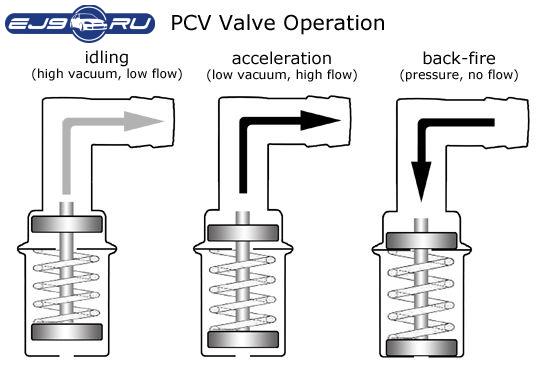

• PCV всегда открыт, дополнительный подсос воздуха мимо дроссельной заслонки через ГБЦ — более бедная смесь, в следствие чего добавление компьютером больше топлива, повышенный расход, не устойчивая работа Холостого Хода
• PCV всегда закрыт, газы копятся в двигателе, повышение давление в картере, может повысится риск “выдавливания” сальников коленвала от давления масла. Картерные газы выходят через ГБЦ обратно во впускной тракт, нагар оседает на дроссельной заслонке, впускном коллекторе, и форсунках, в конечном счете доходит и до поршней.

Решение проблемы нагара

Решение простое, необходимо чистить клапан PCV и камеру сапуна. Но это подходит для городского движения. Если вы постоянно давите педаль акселератора, то тут неизбежно все равно будет загрязнение впускного коллектора. Решение пришло из автоспорта, где главное это производительность, в мотоциклах маслоуловитель устанавливался чаще чем в автомобилях. Уловитель масла, маслоуловитель, маслопомойка, маслоотделитель, Oil Catch Can\Tank это различные названия одного и того же изделия, способного отделить масло из картерных газов. В идеале их нужно две штуки, один на впуск, другой около PCV.

Устройство маслоуловителя и принцип работы

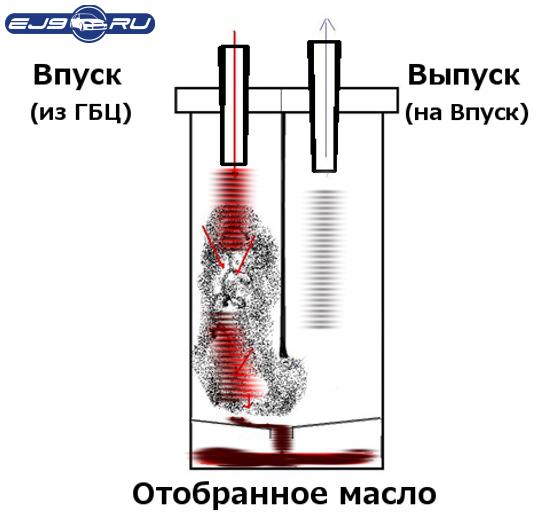

Банка-ёмкость с двумя штуцерами и фильтр отбора для масла внутри банки, все это в любой цветовой гамме. Это примитивное описание устройства, которое стоит по 40-300 долларов. Кроме стоимости прежде всего нужно описать принцип работы. Устанавливается в разрезе шланга от ГБЦ к впускному тракту.

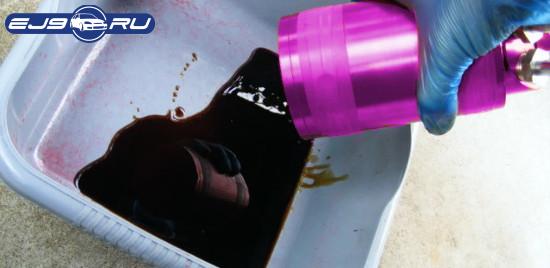

На входной штуцер подается картерные газы со смесью паров масла, далее попав в банку этот поток газов попадает в хитрую структуру препятствия. В одном случае это просто металлическая стенка, по типу как сделаны зажигалки для сигарет. Это самый плохой способ, хотя и работающий.

Второй случай это фильтр поролон, сетка, или же металлическая губка. Это хороший способ для фильтрации, масло будет оседать на проволоке стекать вниз. Использовав поролон, но будет проблема прохода самих газов во впускной коллектор. Чистка такого маслоуловителя тоже будет проблематична.

Самая нормальная система маслоуловителя, спиральная с металлическим фильтром. Поток ударяется в стенку, газы быстро находят выход во впускной коллектор, а тяжелые масляные капли стекают вниз и остаются внутри, во закрытой части маслоуловителя. Остается только слить накопившейся масло во время, есть варианты когда масло обратно попадает в двигатель, тем самым масло из двигателя не уходит почти совсем.

Топливный фильтр как дешевая замена

Как полумера, топливный фильтр (например ВАЗ), может быть использован. Небольшая стоимость в 1-2 доллара и доступность. Но, такие фильтра рассчитаны на бензин а не на тяжелые масла. Фильтр засорится очень быстро. Итог — закупоривание канала, вентиляции картерных газов, и их циркуляция и накопление внутри двигателя во всех его частях. Особенно это заметно при низких температурах. Далее падение мощности, с очень большим шансом не стабильной работы двигателя, на пример двигатель начинает троить.

Устройство и принцип работы системы вентиляции картера двигателя

Система вентиляции картера играет одну из основных ролей в процессе газообмена внутри двигателя. Ее неисправности могут привести к поломке турбины, потерям масла через сальники. Для своевременной диагностики и обнаружения признаков неисправности крайне важно понимать принцип работы системы вентилирования картерных газов. Особое внимание уделим устройству клапана PCV (Positive Crankcase Ventilation) и методам его проверки.

Что такое картерные газы?

Картерные газы — это соединение несгоревшей топливовоздушной смеси (далее ТПВС), выхлопных газов и масляной взвеси. Даже в исправном двигателе на такте сжатия через поршневые кольца просачивается часть смеси топлива и воздуха. Уже на такте рабочего хода в картерное пространство поступают выхлопные газы, смешивающиеся с парами моторного масла.

Предназначение системы вентиляции картерных газов (ВКГ)

Вентиляция картера двигателя необходима для постоянного отвода токсичной смеси из несгоревших углеводородов, выхлопных газов и масляного тумана. До ужесточения экологических норм с этой задачей прекрасно справлялся сапун – отрезок шланга, соединяющий блок двигателя и атмосферу.

В современных реалиях вентиляция картера двигателя представляет собой систему закрытого типа. Выхлопные газы подаются во впускной коллектор, где они смешиваются со свежим зарядом и благополучно сгорают в двигателе.

Принцип работы и устройство вентиляции картера двигателя

Именно так выглядит схема вентиляции картера двигателя атмосферного бензинового двигателя. Газы из ГБЦ поступают во впускной тракт по двум патрубкам, один из которых врезается в систему перед дросселем, а второй после заслонки. Такое разделение потоков необходимо по двум причинам:

1. В режиме холостых оборотов и низких нагрузок дроссельная заслонка открыта на небольшой угол. Количество воздуха, проходящее через фильтр и попадающее в задроссельное пространство минимально, а разряжение больше именно за дросселем. Поэтому избыток картерных газов всасывается во впускной коллектор в задроссельное пространство. Количество газов, проходящее через канал, регулируется односторонним клапаном ВКГ.
2. В режимы средних и высоких нагрузок дроссельная заслонка открыта на большой угол и не создает препятствия для прохождения воздуха. При этом из-за повышения оборотов возрастает не только потребление двигателем кислорода, но и количество газов, прорывающихся в картер. Поскольку за дросселем и перед ним разряжение будет небольшим, для эффективного отвода картерных газов используются оба канала.

На схеме изображены элементы системы вентиляции картера турбированного двигателя, а также способ попадания газов через поршневые кольца в поддон (№5). Составляющие компоненты:

1. Маслоотделитель. Препятствует попаданию во впускной коллектор паров масла.
2. Клапан PCV, дозирующий количество газов.
3. Интеркулер. Подмешивание горячих выхлопных газов снижает плотность свежего заряда, из-за чего падает мощность двигателя. Охладитель этот негативный фактор нивелирует.
4. Турбокомпрессор.

Клапан PCV

Высокое разряжение в картерном пространстве не менее опасно для сальников, чем повышенное давление. Чтобы при малом угле открытия ДЗ, а также при резком закрытии дросселя на высоких оборотах в поддоне не создавалось избыточное разряжение, в систему включен клапан ВКГ. Состоит клапан вентиляции картера из подпружиненного плунжера, перемещающегося в гильзе определенного сечения.

В нормальном состоянии, когда двигатель заглушен, возвратные пружины отжимают плунжер, сообщая отрезки канала от коллектора к клапанной крышке. В режиме холостого хода высокое разряжение во впускном коллекторе притягивает плунжер, преодолевая сопротивление пружин. Канал для доступа картерных газов перекрывается. По мере открытия дроссельной заслонки снижается воздействие вакуума на плунжер. Усилием возвратных пружин клапан открывается, сообщая впускной тракт и картерное пространство.

Роль маслоотделителя

Маслоотделитель, нередко именуемый маслопомойкой, предназначен для улавливания крупных и мелкодисперсных частиц масла. Роль его чрезвычайно важна для правильной работы датчика массового расхода воздуха (ДМРВ). Оседая на стенках впускного тракта, масляный туман очень быстро покрывается пылью. Из-за этого нарушается работа чувствительного элемента расходомера. Блок управления двигателем получает неверные показания о количестве воздуха, поступившего во впускной тракт. Поэтому принудительная вентиляция картера современного двигателя может включать в себя маслоотделители сразу нескольких типов.

Лабиринтный маслоуловитель

При движении газов через лабиринт крупные частицы масла под действием инерционных сил выталкиваются к стенкам маслоотделителя. По сепараторным пластинам масло стекает самотеком в поддон. Схожий по принципу работы маслоуловитель, состоящий из набора пластин, устанавливается в клапанной крышке инжекторных двигателей ВАЗ.

Циклический маслоуловитель

Предназначен для улавливания мелкодисперсных частиц масляной взвеси. При прохождении картерных газов по окружности корпуса маслоотделителя капли масла смещаются наружу, оседая на стенках корпуса маслоуловителя.

Маслоотделитель с фильтрующим элементом

Внутри корпуса устанавливается фильтрующая бумага или стекловолоконный наполнитель. Проходя через фильтр, масло задерживается на стенках фильтрующего элемента, после чего стекает в поддон.

Турбулентность потоков выхлопных газов, движущихся через шланг вентиляции картера двигателя, ухудшает равномерность наполнения цилиндров. Поэтому на многих автомобилях дополнительно установлена успокоительная камера. Помимо замедлителя потока газов, камера выступает еще и в роли дополнительного маслоотделителя.

Признаки неправильной работы

1. Обильные масляные запотевания в местах резиновых уплотнений. Менять прокладку ГБЦ, поддона либо сальники, без устранения причины повышенного давления картерных газов, бессмысленно. Причина может быть как в недостаточной производительности вентиляции картера, так и в критическом износе цилиндропоршневой группы (далее ЦПГ). В последнем случае в поддон просачивается больше картерных газов, нежели может пропустить через себя система вентиляции картера. На автомобилях с синтетическим фильтрующим элементом в первую очередь рекомендуем проверить состояние фильтра. . Повышенное давление в картерном пространстве препятствует эффективной работе маслосъемных колец, из-за чего масло сгорает в цилиндрах.
2. Плавающие обороты холостого хода. Причина в негерметичности системы. Трещины на шлангах, корпусе клапана PCV, неплотно затянутые хомуты – все эти факторы приводят к подсосу неучтенного воздуха. выхлопных газов при движении на небольшой скорости и во время стоянки с заведенным двигателем. Закрытая система вентиляции картера негерметична на отрезке до клапана ВКГ, из-за чего газы прорываются в подкапотное пространство, откуда затягиваются внутрь авто салонным вентилятором.
3. Большое количество масла во впускном коллекторе, патрубках и даже на воздушном фильтре. Причина в неисправном маслоуловителе.

Последствия неисправной вентиляции картера

Последствия высокого давления в картерном пространстве:

1. Нарушение резиновых уплотнений коленчатого и распределительного вала. Через выдавленные сальники двигатель будет терять масло. Если вовремя не заметить резкое снижение уровня, масляное голодание может привести к износу трущихся пар, провороту вкладышей.
2. Поломка турбины. После смазывания и охлаждения деталей турбокомпрессора масло самотеком должно сливаться в поддон. Если в картерном пространстве будет подпор газов (своеобразная пробка), объем моторного масла, прокачиваемого через турбину, резко снизится. Из-за ухудшения теплоотвода масло начнет коксоваться внутри каналов и на раскаленных трущихся парах. Последствие – задиры на вкладышах и валу турбины, что равнозначно глубокой реставрации либо замене картриджа/турбокомпрессора в сборе.
3. Выдавливание щупа и забрызгивание маслом подкапотного пространства. В некоторых случаях щуп вылетает с такой силой, что оставляет заметную вмятину на капоте. В таком случае только мойкой подкапотного пространства не отделаться.

Видео:Система вентиляции картера

Методы диагностики

Своими руками проще всего проверить клапан PCV. Для этого достаточно подуть в клапан со стороны клапанной крышки. Если напор воздуха с обратной стороны слабый либо он и вовсе не выходит, клапан работает неправильно. Очистка системы вентиляции картера двигателя очистителем карбюратора должна исправить ситуацию. Если же клапан продувается в обе стороны, скорее всего, он заклинил в полуоткрытом состоянии, либо порвалась резиновая мембрана.

Степень загрязнения и общая эффективность работы вентиляции картера измеряется двумя основными путями:

1. Замеряется давление картерных газов на разных режимах работы двигателя.
2. Измеряется объем газов, который система может пропустить через себя.

Чтобы не столкнуться с последствиями неисправностей системы ВКГ, стоит периодически менять клапан PCV, фильтрующий элемент, чистить центробежный/лабиринтный маслоуловитель.

Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности

Двигатель внутреннего сгорания работает по принципу сжигания топливно-воздушной смеси в цилиндрах. После сжигания топливного заряда отработавшие газы и другие продукты сгорания смеси воздуха и топлива в большей части выводятся через выпускную систему наружу, то есть выбрасываются в атмосферу.

Однако с учетом того, что в камере сгорания создается высокое давление, часть газов, остатки несгоревшего топлива и другие продукты прорываются через поршневые кольца и попадают в картер ДВС. Картер представляет из себя закрытую полость, в которой находится коленвал и другие детали силового агрегата.

Чтобы уменьшить количество газов и снизить давление, в конструкции современных ДВС используется система вентиляции картерных газов PCV (Positive Crankcase Ventilation). В этой статье мы поговорим об эволюции и устройстве данной системы, а также затронем вопрос распространенных неисправностей.

Устройство и конструктивные особенности системы вентиляции картера

Итак, система вентиляции картера позволяет удалить избыток картерных газов, повышает срок службы моторного масла, снижает выброс токсичных веществ в атмосферу, уменьшает давление в картере силового агрегата. Системы могут быть:

• открытого типа;
• закрытого типа;

Сразу отметим, на разных типах ДВС конструкция данной системы может отличаться, при этом основные функциональные элементы на современных моторах представляют собой:

• воздушные патрубки, по которым циркулируют газы;
• клапан вентиляции картера, который регулирует давление картерных газов при их подаче во впускной коллектор;
• маслоотделитель для предотвращения попадания масляных паров в камеру сгорания для уменьшения сажеобразования;

Другими словами, сегодня активно используется закрытый тип. Общий принцип работы такой системы вентиляции картера основан на разрежении, которое создается во впускном коллекторе. Благодаря разрежению газы выводятся из картера. Далее указанные газы проходят через маслоотделитель, который отделяет газы от масла. После очистки газы идут по воздушным патрубкам, после чего попадают во впуск. Из впускного коллектора картерные газы, перемешанные с воздухом, подаются в камеру сгорания и дожигаются.

Добавим, что в устаревшей открытой системе (эжекционного типа) избыток картерных газов попросту выбрасывается в атмосферу. Способ очень простой и дешевый, однако отмечается усиленное загрязнение окружающей среды. Также эффективность работы такого решения не самая высокая, так как при низких оборотах и в режиме ХХ подобная вентиляция не работает.

Еще такая система не выполняет своих функций на высоких оборотах. Параллельно существует риск того, что в картер будет засасываться недостаточно очищенный наружный воздух после остывания ДВС. Дополнительно следует выделить, что при наличии открытой системы на моторе возможно увеличение расхода масла, также смазка может выбрасываться вместе с газами наружу, в результате поверхности двигателя загрязняются масляными пятнами.

Двигатель с такой системой работает стабильно, лучше держит обороты зимой, так как холодный наружный воздух во впуске подогревается картерными газами, снижается риск детонации. Однако при всех плюсах и эта схема устройства не лишена ряда недостатков.

В результате попадания картерных газов во впуск происходит усиленное загрязнение воздуховодов и элементов во впускной системе двигателя. Также специалисты отмечают, что принудительная система отсоса отработанных газов может являться причиной быстрого окисления моторного масла из-за сильного разрежения на высоких оборотах.

Также принудительная вентиляция может дополнительно реализовываться разными путями. При этом основным принципом остается то, что газы должны «вытягиваться» из картера, а также происходит их смешивание в результате подачи в картер наружного воздуха. После этого через специальный клапан смесь подается в цилиндры мотора.

На карбюраторных моторах, агрегатах с моновпрыском и инжекторных двигателях можно встретить различные типы реализации подвода картерных газов. Ранее достаточно часто встречалась конструкция, когда система имела два канала. Один был выведен перед дроссельной заслонкой, а второй канал с жиклером выводился за дросселем.

В режиме холостого хода газы подавались по каналу с жиклером за заслонкой. Однако после начала открытия заслонки и роста оборотов коленвала разряжение в области за заслонкой становилось меньше. При этом объем газов, которые прорывались в картер, становился больше. Канал с жиклером переставал выполнять свою функцию, но подключался вывод газов по каналу перед дросселем. Дальнейшее развитие системы вентиляции привело к появлению клапанных решений для регулирования подачи газов.

Если просто, клапан стоит в трубопроводе, через который подводятся газы из картера. Клапаны также делятся на золотниковые и мембранные. Добавим, что мембранные клапаны лучше дозируют количество газов, однако сама мембрана чаще выходит из строя.

Для чего нужен маслоотделитель в двигателе

Как уже было сказано выше, маслоотделитель (маслоуловитель) является элементом системы вентиляции картера. Главной задачей маслоотделителя становится не допустить попадания частичек масла в камеру сгорания.

По способу отделения масла от картерных газов можно выделить лабиринтный и циклический маслоуловитель. Отметим, что на современных моторах используется маслоотделитель комбинированного типа.

Центробежный маслоотделитель более тщательно отделяет смазку от газов. При прохождении через устройство газы фактически «раскручиваются», то есть на них воздействует центробежная сила. Под ее воздействием масло оседает на стенках и стекает в картер ДВС.

Чтобы избежать турбулентности газов, в комбинированном типе устройств за центробежным маслоотделителем на выходе устанавливается лабиринтный успокоитель. В успокоителе завершается процесс отделения частиц смазки от газов из картера.

Клапан системы вентиляции картера

Указанный клапан служит для того, чтобы отрегулировать давление газов, которые подаются во впуск. Если разрежение не сильно большое, тогда клапан находится в открытом положении.

В случае, когда разрежение во впускном канале значительное, происходит закрытие данного клапана. Еще отметим, что в турбомотрах вентиляция картера реализована посредством дроссельного регулирования.

Рекомендуем также прочитать статью о том, что такое система EGR. Из этой статьи вы узнаете о назначении, устройстве и других особенностях системы рециркуляции отработавших газов.

Частые неисправности системы вентиляции картера

С учетом приведенной выше информации становится понятно, что система вентиляции картера на современных двигателях является достаточно сложной. Выход из строя и нарушения в работе данной системы могут привести к ухудшению общей работоспособности ДВС, возникновению неполадок и уменьшению ресурса агрегата.

Сразу отметим, что проблемы с вентиляцией картера могут быть не так очевидны, однако проявляются в виде снижения мощности, увеличения расхода топлива, активного и быстрого загрязнения дроссельной заслонки и РХХ. Также в воздушном фильтре может появиться масло и т.д.

Что касается причин, клапан клинит как из-за засорения, так и в результате собственных повреждений. Как правило, первый вариант более распространен. Дело в том, что в картерных газах присутствует сажа, нагар и т.п.

Чем изношеннее мотор, (ЦПГ, другие узлы и системы), тем больше таких продуктов попадает в картер. Также различные загрязнения могут переноситься с микрочастицами масла. В результате грязь и отложения скапливаются в клапане, различных отверстиях, патрубках, каналах. Также рвутся и трескаются сами патрубки.

Как утверждают опытные автомеханики, c появлением стандарта Euro-4 стали встречаться двигатели, которые «падают» в аварийный режим работы при возникновении проблем с вентиляцией картера. При этом проведение компьютерной диагностики ничего не показывает, что усложняет поиск проблемы.

Также указанная система может доставить много неприятностей в зимний период. Дело в том, что в картерных газах содержатся частицы воды. Вода появляется из атмосферного воздуха, который засасывается мотором во время работы. После попадания в систему вентиляции, вода, которая находится в виде пара, может конденсироваться и скапливаться в отдельных местах системы вентиляции. После остывания ДВС влага попросту замерзает и становится льдом, закупоривая систему.

В результате вентиляция перестает работать, давление в картере растет и выдавливает масляный щуп, а двигатель и подкапотное пространство забрызгивает моторным маслом. Причем данная неисправность может возникнуть как на старом двигателе, так и на новом ДВС с небольшим пробегом. Дело в том, что далеко не на всех автомобилях система вентиляции имеет дополнительный обогрев.

Подведем итоги

Отметим, что в мануалах не всегда содержится какое-либо указание или предписание для отдельного обслуживания системы вентиляции картера двигателя. Однако на практике обслуживание должно проводиться, причем регулярно.

Такой подход позволит избежать критического засорения, в результате которого картерные газы попросту выдавят щуп и погонят масло из двигателя. Также чистота системы будет способствовать нормальному процессу смесеобразования, что отразится на приемистости агрегата, расходе горючего и смазки.

Рекомендуем также прочитать статью о том, что такое система изменения фаз газораспределения. Из этой статьи вы узнаете об особенностях конструкции и принципах действия указанной системы на различных типах ДВС.

Напоследок отметим, что система вентиляции давно уже перестала являться решением только для снижения давления в картере. Сегодня данная схема является одним из эффективных инструментов для повышения общей экологичности двигателя наравне с системой EGR и установкой катализатора в выпуске. По этой причине современные производители автомобилей продолжают активно использовать и совершенствовать данное решение.
