Сравнение подвесок LADA Samara, LADA 110, LADA Priora, LADA Kalina
Передняя подвеска автомобилей семейства LADA Samara — независимая, телескопическая, с гидравлическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.
В семействе ВАЗ-2110 в отличии от Samara применены другие стойки, стабилизатор поперечной устойчивости, а также добавлена поперечина для крепления растяжек нижних рычагов подвески. В остальном подвески одинаковы. Передняя подвеска Priora по сравнению с ВАЗ-2110 имеет другие стойки, пружины и штангу стабилизатора поперечной устойчивости.
Семейство Kalina имеет стабилизатор поперечной устойчивости собственной конструкции, нижние рычаги подвески крепятся через оригинальные кронштейны. Также устанавливаются иные стойки с пружинами. Могут устанавливаться поворотные кулаки как от LADA Samara, так и собственные. Остальная конструкция полностью аналогична Samara.
Задняя подвеска
Задняя подвеска автомобилей семейства LADA Samara — торсионно-рычажная. Направляющим устройством подвески являются два продольных рычага, соединенных между собой упругим соединителем. Так как соединитель значительно смещен вперед от оси колес, то по своим кинематическим свойствам подвеска соответствует независимой подвеске на продольных рычагах.
На Samara-2 применяются рычаги от ВАЗ-2110.
На LADA 110 общая конструкция аналогичная, но применены детали собственной конструкции. Priora имеет такую же конструкцию, но собственные рычаги и амортизаторы.
Конструкция задней подвески LADA Kalina одинакова с ВАЗ-2110 за исключением рачагов подвески и пружин — эти элементы оригинальные.
Задняя балка от Калины/Приоры на ВАЗ 21099
Речь пойдет об установки задний балки с торсионом. Кто ее называет приоровской, хотя точнее будет ее назвать калиновской, ну а если вообще углубляться то ее начали сначала ставить на заводе на 2109, для раллистов. Ну так как массово она пошла уже на Калинах, в добавок снял я ее при разборе Калины, то для меня она и будет калиновской.
Принципиально от 08/10(они отличаются только сайлент блоками) она отличается наличием торсиона внутри балки, что придает жесткости.
По установке все просто, снимаем старую, все болты и гайки обильно поливаем WD-40
И корячим на новую балку наши барабаны, но я пошел дальше и поставил ЗДТ, но об этом вот ТУТ
Заодно решил сменить задние пружины, т.к. мои были уставшие и их нужно было поменять еще при замене стоек 2110. Поэтому были куплены новые пружины от ВАЗ 2110 (маркировка голубая)

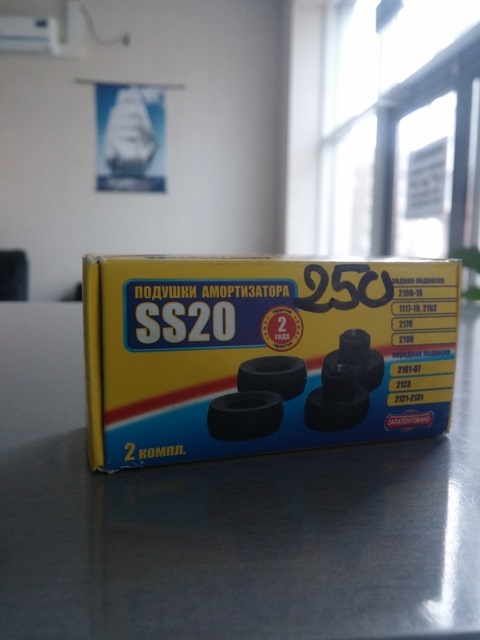

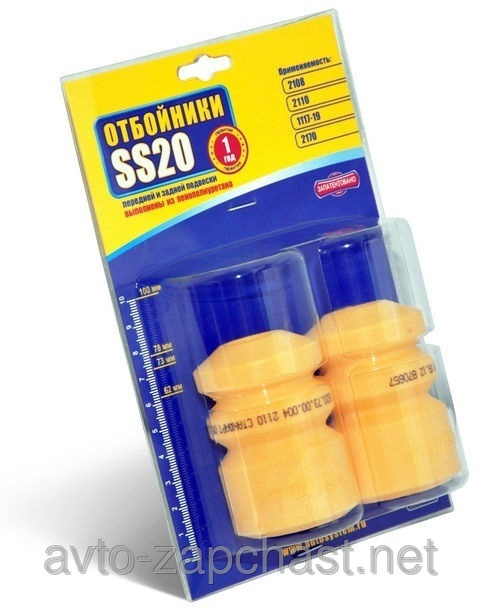

Заодно поставил отбойники SS20 "Стандарт" и подушки задних амортизаторов так же SS20, не думаю что разница есть, но волялись вот и поставил.
Как видно жопа однозначно поднялась, по сравнению с тем что было. В целом кузов стал на одном уровне или жопа чуть выше. Понятно что смотрится не очень, хотелось бы по ниже, но дороги накладывают свою печать на все это дело…
Ну а теперь об ощущениях:
— машина стала еще более собрана
— машина стала чувствоваться от переда до зада, особенно заметно в поворотах
— начал чувствовать как работает задняя подвеска, но это уже скорее заслуга новых пружин, чем балки
Кто не поставил лайк, не подписался и не поделился с друзьями тот ЛЮСЯ
Как заменить сайлентблок задней балки автомобилей ВАЗ
Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Сегодня я хочу поговорить про сайлентблок задней балки -простоту замены на автомобилях ваз при ремонте своими руками.
Сайлентблоки и различные детали подвески от завода достаточно надежны, служат долго. Обычно их долголетие зависит от того, как вы эксплуатируете автомобиль, обслуживаете и как правило хватает на 80-90 тыс км пробега. Салентблок что это узнайте тут.
Давайте для начала рассмотрим признаки износа сайлентблоков задней балки. При движении на поворотах машина теряет устойчивость, происходит неравномерный износ покрышек. Либо при движении по ямам и кочкам на дороге появляются удары по кузову и неприятный скрип в задней части автомобиля.
Неприятные звуки при езде могут возникать и при других неисправностях. Стуки могут исходить в одном месте, а слышны в другом, особенно по ходу они слышны в задней части кузова. Поэтому прежде нужна тщательная диагностика всей задней и передней подвески: предстоит вам проверить стойки, подшипники, опоры, глушитель и.т.д.
Окончательно убедившись, что именно резиновые сайлентблоки предельно изношены, приступаем к их замене. Благо по сравнению с иномарками, замена сайлентблока задней подвески автомобилей ваз «девяток» или «десяток» отличается своей простотой и дешевизной.
Для начало купим резиновые втулки «грибки», то есть сайлентблоки на заднею балку в автомагазине. Для автомобилей ваз 2108; 2109; 21099 надо приобрести сайлентблоки с конструкторским номером ваз 2108-2914054-10, а для автомобилей ваз 2110; 2112; 2114; 2115 предписан конструкторский номер ваз 2110-2914054.
Данные сайлентблоки данных автомобилей отличить друг от друга сложно, потому что очень похожи, но разные по наружному диаметру (см. разницу на фото). Вы не сможете установить сайлентблоки от «девятки» ваз 2109 на балку «десятки» ваз 2110, так как будут болтаться. А вот от «десятки» резиновую втулку, если постараться можно запрессовать в балку «девятки».
Далее приступаем к основной части…
Пошаговая замена сайлентблоков задней балки на автомашинах ваз 2108; 2109; 21099; 2110; 2112; 2114; 2115:
- 1. Замену сайлентблоков следует проводить на эстакаде, смотровой яме или подъемнике, установив машину доступным вам способом.
- 2. Снимем заднее колесо, чтобы не мешало.
- 3. С левой стороны отсоединим от балки тягу регулятора давления задних тормозов (см. на фото номер-1.) с правой стороны убираем в сторону трос ручника (см. на фото номер-2.)
- 4. Ключом на «19» отворачиваем гайку с болта крепления задней балки кронштейну (см. на фото номер-3)
- 5. Страгиваем болт крепления молотком, а затем выбиваем воротком (см. на фото номер-4.)
- 6. Далее поднимаем кузов автомобиля домкратом и отводим проушину балки вниз
- 7. Между кузовом и балкой вставляем деревянный брусок
- 8. Молотком с помощью выколотки выбиваем резиновые втулки задней балки
- 9. Почистив посадочное гнездо от грязи, ржавчины, обильно смазываем густым мыльным раствором и саму резиновую втулку тоже смажем
- 10. С помощью приспособления запрессовываем втулку. Если нет приспособления, то забиваем молотком, ударяя по шляпе вставленного любого подходящего болта с шайбой большего диаметра, но чтобы шайба плотно прилегало к резине
- 11. Затем деревянный брусок вытаскиваем
- 12. Домкратом поднимаем балку и одеваем свой родной болт крепления, далее наживляем гайку
- 13. Поставив заднее колесо, опускаем автомобиль
- 14. Открываем дверь багажника, затем усаживаясь на бампер, всем своим весом прижимаем насколько можно зад автомобиля
- 15. Затягиваем болты крепления сайлентблока до упора
Собственно работа сама по себе вроде не сложная, если есть съёмник. А если его нет, что делать тогда? Поэтому пишу для тех, кто ремонтирует своими руками автомобиль ваз. Не надо усложнять задачу, если у вас нет спецсъёмника. Прислушайтесь к советам автослесарей: не морочить голову и выбивать –забивать сайлентблоки на балках молотком.
Конструкторский номер шарнира крепления рычага задней подвески: ваз 2110-2914054
Конструкторский номер шарнира крепления рычага задней подвески: ваз 2108-2914054-10
Конструкторский номер шарнира крепления рычага задней подвески: ваз 1111-2914054
