Как подключить центральный замок на багажник

Схемы Подключения Центрального Замка К Сигнализации

Похожие статьи:.

В момент отпирания замков на нем будет положительный заряд, при запирании — отрицательный.

Рассматриваемый блок может быть внедрен не только в штатную систему с управлением по минусу либо плюсу, но и в ЦЗ с вакуумным приводом.
Подключение и проверка ЦЗ и Сигнализации в домашних условиях.

Для первого случая найти выход можно с применением контрольной лампочки.

Обозначенное на схеме сверху реле отвечает за запирание.

Подключить багажник можно при помощи дополнительного 4-контактного реле. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком.

Подключение к центральному замку с минусовыми контактами, как не трудно догадаться, осуществляется через подвод к ним минусового напряжения. Но такой вариант мы не упоминаем.

Если сигнализация со слаботочными отрицательными выходами, то подключайтесь так же,как сказано выше, используя дополнительные реле.

Как подключить сигнализацию

Комментарии и отзывы

Замок с положительным импульсным механизмом Аналогично с первым видом центрального замка, данное устройство также управляется через два провода, только для срабатывания в данном случае потребуется подача плюса. Проще всего в таком случае подключить сигнализацию со слаботочными минусовыми выходами, так как оно проводится напрямую через соединение с управляющими проводами замка. Остальные провода подключаются для световой сигнализации, доводчиков стекол и т. Специфика данной системы состоит в том, что найденные кабели управляют приводом дверного механизма.

К37 — блок управления ЦЗ.

Изначально электронная часть блока содержалась в одном корпусе, имеющем разъемы. Какие трудности могут возникнуть и как их преодолеть Процесс подключения довольно трудоёмкий, поэтому у пользователей могут возникнуть некоторые проблемы: Проблема выбора при большом разнообразии систем охраны.

Ток потребления обычного электропривода центрального замка может в пике достигать 5А. Опрелеляют неисправность вдвоем — один будет подавать сигналы с пульта на блокировку и разблокировку ЦЗ.

Провод этот находится или у компрессора в багажнике или под задним сиденьем или отходит от кнопки управления центральным замком.

В некоторых моделях охранных комплексов в качестве выходов применяются не контактные компоненты реле, а слаботочные сигнальные каналы.

Это приводит к отпиранию замочных устройств. В автомагазинах можно подобрать провода различного диаметра, цвета и длины.
✅Как подключить ЦЗ на любой автомобиль?

Принцип работы ЦЗ

Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности; исполнительные устройства — по своей сути это двигатель постоянного тока, который связан с редуктором. Центральным замком обычно управляют с помощью двусторонней кнопки с тремя контактами — одним общим и двумя нормально-разомкнутыми.

Важно знать следующее. Найти такие провода относительно несложно при помощи пробника лампового. Электропривод Имеется несколько различающихся по конструкции видов электроприводов с тяговым усилием 2,5 — 6 кг.

Вместо этих компонентов могут использоваться сигнальные контакты. К37 — блок управления ЦЗ. Если же напряжение будет поступать на контакты отдельно, это никак не повлияет на функционирование устройств.

Это важно — иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись. Сечение проводника должно быть не менее 0,75 квадрата.

В таком случае для поиска проводки пользуемся тем же пробником, не отключая при этом от питания стеклоподъемник и кнопку активации центрального замка. Для систем с силовыми выходами схема выглядит следующим образом: НР релейные контакты подключаются к плюсу, НЗ контакты игнорируются, общие контакты к управляющей проводке центрального замка. Чёрный кабель сирены коммутируется на корпус или на отрицательный полюс аккумулятора; красный проводок подсоедините к положительной клемме.

Разновидности элементов ЦЗ

Общая схема подключения будет выглядеть следующим образом: общие выходы подводятся к управляющим проводам замка, НЗ-контакты и половина релейных катушек к плюсу, другая половина катушек — к основной проводке. С пассажирских актуаторов к блоку приходят два сигнальных провода бело-коричневый и коричневый. В незадействованном режиме на них небольшой положительный потенциал.

Управляющая кнопка в салоне может быть одна на двери водителя или на панели или две — на обоих передних дверцах. При установке сигнализации желательно избегать вмешательства в управляющие блоки центрального замка. Речь идет о контактах, расположенных посредине. Ток потребления обычного электропривода центрального замка может в пике достигать 5А. Рекомендации: Для самостоятельной установки больше подходят простые охранные системы с минимальным набором датчиков.

Еще статьи из рубрики Тюнинг. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F. Для подключения к центральному замку нужно знать — какой именно тип центрального замка стоит на Вашем авто. На дверях машины и в крышке багажного отсека вмонтированы приводы, оснащенные выключателями, каждый на три контакта.
Установка сигнализации

Замок с положительным импульсным механизмом

Он применяется для обеспечения слаженной работы всех замочных изделий.

Особенности подключения системы к замку с переменной полярностью В этом случае автосигнализация должна подключаться прямо к силовым автомобильным проводам, которые ищутся опять же таки пробником.

В комплекте с блоком ДУ идет инструкция, позволяющая подключить систему параллельно штатному блоку ЦЗ. Садимся пробником на массу и тыкаемся в провода, выходящие из двери пробник должен быть не диодный, а именно с лампочкой, иначе минуса может не хватить для управления центральным замком. От их сигналов зависит подача света на соответствующие фонари в салоне.

После того как все материалы собраны и вся ознакомительная информация прочитана, можно начинать установку. Но при такой схеме диодные элементы должны указывать на штекер замка. Действующая схема подключения центрального замка к сигнализации в данном случае предусматривает непосредственное соединение с силовыми проводами.

Перед тем как подключить центральный замок к сигнализации, по аналогии с предыдущим типом замка, нужно врезаться в контрольный провод. Сразу хотелось бы предупредить о том, что статья не претендует на роль лучшей инструкции или способа установки. Наша задача состоит в том, чтобы найти реле основного запорного блока.

Выходы сигналки, предназначенные для ЦЗ, могут быть силовыми или сигнальными. При отпирании на управляющем проводе фиксируется положительный заряд, и лампа прибора засветится. Имеет 10 проводов разного цвета. Если лампочка пробника загорелась при закрытии или открытии, то это один из нужных нам проводов. Если сигнализация со слаботочными положительными выходами, то подключение аналогично предыдущему, только одну из сторон катушек садите не на плюс, а на минус.

Имеются в виду элементы, с помощью которых можно отпирать и закрывать замочные изделия. В случае выхода из строя активатора, вы без проблем сможете заменить его на новый.

В большинстве случаев, если удаётся разобрать блок центрального замка, находятся две точки, при подаче минуса на которые, происходит управление дверями. Эти провода применяются для соединения различных электроприборов, электроинструмента и других машин и устройств. Конструктивно он состоит из электродвигателя и металлического или пластмассового редуктора. Провода охранной системы не обязательно подключать к разъемам реле, можно подцепить их к слаботочным сигнальным выводам.
Автосигнализация с Алиэкспресс — Схема подключения, логика работы, распаковка, обзор, тест.

Как правильно подключить электрозамок багажника

Многие из автолюбителей, самостоятельно занимающихся «прокачкой» своего авто, задаются вопросом: как же правильно подключить электрику? Этот вопрос возникает при практически любых установках. Ведь просто прикрутить блоки, замки и планки не составляет никакого труда, а вот сделать так, чтобы система заработала, может только правильно подсоединенная электрика. Если брать во внимание одну из самых насущных проблем – установку замков дистанционного управления пятой двери, то тут нам поможет правильная схема подключения электрозамка багажника. Найти ее можно либо в инструкции, которая должна входить в комплект устройства, либо вы можете взять ее из надежного источника, а лучше пользоваться проверенными вариантами и поинтересоваться у друзей и знакомых, по какой схеме они работали.

Подготовка к монтажу

Приобретаем комплект замка. Производителей автозапчастей на рынке сейчас очень много, а различий между комплектами особенных нет. Важно чтобы на устройство имелся гарантийный талон и инструкция по эксплуатации и подключению. Также в коробке вы обнаружите:

• Активатор;
• Клемму;
• Провода;
• Реле.

Дополнительно вам нужно запастись набором стандартных инструментов: плоскогубцы, шуруповерт, отвертки, мультиметр, дрель с твердосплавным сверлом. Помимо стандартных приспособлений сразу же докупите дополнительных проводов, вполне возможно, что длины тех, которые вы обнаружите в коробке, вам не хватит. Также пригодится черная термостойкая изолирующая лента, гофрированные трубки, клипсы для крепления обшивки, так как очень часто обшивка элементов автомобиля крепится на одноразовые.

Важно! Обязательно проверьте наличие и правильность заполнения гарантийного талона на купленное устройство. Вне зависимости от того кто выполнил установку, вы или сервис, в течение года вы имеете право на бесплатный ремонт.

Самостоятельная установка

В первую очередь необходимо закрепить электропривод на крышке багажника и обеспечить его механической связкой с самим замком. Для этого придется сделать два надреза на замке, а получившийся свободный «язычок» отогнуть. Таким образом, мы получили доступ непосредственно к той части замка, дернув за которую крышка багажника откроется. Теперь закрепляем длинную металлическую палочку из набора так, чтобы при работе системы замок мог закрыться. Вполне возможно, вам придется отрезать лишние сантиметры этого штифта.

Теперь наше устройство установлено исправно и остается только подключить электрику. Для этого воспользуемся схемой, приведенной ниже.

Важно! На время работы с электрикой снимите аккумулятор!

В большинстве автомобилей электрика работает от плюсового напряжения на 12В. Однако, если вы сомневаетесь в том, что у вас все так же, лучше уточнить у продавца авто и не использовать эту схему для подключения. Очень важно выполнить правильное соединение проводов, так как от этого зависит исправность работы вашего автомобиля в целом. В лучшем случае какие-то опции будут работать просто неправильно, в худшем произойдет короткое замыкание. И не всегда после него можно восстановить электрику и электронику машины. Да и стоить эта работа будет приличных денег. Помимо вышесказанного, прокладывайте провода там, где уже проложена штатная проводка. В тяжелых местах, например, тогда, когда придется потянуть провод из салона в багажник, необходимо использовать защитные гофрированные трубки.

Работа с электрикой

Для начала, согласно схеме подключаем все элементы, находящиеся в багажнике. Теперь необходимо подтянуть провода к водительской двери. Здесь все зависит от модели автомобиля. Кому-то будет удобно тянуть электрику через дверные пороги снизу, для кого-то подойдет вариант защитных планок сверху. Сразу же закрепляйте провода хомутиками. Если длины не хватило, берите дополнительный провод, а место стыка пропаяйте паяльником и перемотайте скотчем. Продолжаем подключение. К электроприводу подсоединяем минусовой провод, а потом второй минусовой провод подсоединяем к главному реле управления. Третий, он же последний провод нужно подключить к сигнализации. Для этого необходимо найти блок управления, скорее всего, он находится под приборной панелью. В нем вы обнаружите свободные контакты для подсоединения.

Проверяем, находим минусовой и подсоединяемся. Это последние действия, которые нам необходимо выполнить. После этого возвращаем аккумулятор на место и проверяем работоспособность системы. Бывают такие случаи, когда замку не хватает тяги для закрытия. В таком варианте достаточно установить дополнительную пружинку для замка и проблема должна устраниться. Есть еще один момент, который мы не осветили – кнопка дистанционного управления. Установка очень проста, а способ подключения описан на той же схеме выше. Под кнопку можно использовать абсолютно любой аналог, хоть от стеклоподъемников. А расположение также зависит исключительно от ваших предпочтений.

Дополнительная модернизация замков

Если вы мечтаете о том, чтобы двери вашего автомобиля открывались и закрывались так же плавно, как и в иномарках, попробуйте установить бесшумные замки. Такое устройство можно поставить на любую модель Жигулей. Для представителей ретроэпохи такая модернизация тоже возможна, однако сами замки придется немного подпилить. Кстати, его же можно поставить и на багажник. В общем, нет предела совершенству.

А установка, по правде, очень проста и прозрачна. Достаточно демонтировать старые замки, постараться не уронить необходимые элементы внутрь двери, ну или заранее снять обшивку. А потом посадить на два болта новые аналоги. Бывают такие ситуации, когда после установки дверь закрывается неплотно или немного перекашивается, образуются щелки. Решить проблему также очень просто путем регулирования местоположения устройства. Вообще, изначально старайтесь закрепить его именно там, где находилось старое.

№7 Установка Центрального замка на багажник или 5дверь с кнопки и с брелка

Для установки нам потребуется:
-Привод центрального замка 2провода 1шт.
-Реле 4контакта 30А 1шт.
-Кнопка багажника ваз 2110 1шт.
-Контакт мама 1шт.
-Кольцевой наконечник 2шт.
-Фишка для реле 1шт.
-Фишка для кнопки багажника 1шт.
-Провод 6м (для моей малышки хватило в притык. советую взять с запасом)
-Предохранитель(нам не пригодился так как + брали с провода где уже стоит пред.)
-Термоусадка
-Паяльник(не обязательно и без него всё будет норм работать)
—————————————Всего вышло на сумму 350р——————————————

Снимаем крышку с внутренней стороны багажника и подыскиваем место куда поставить центральный замок

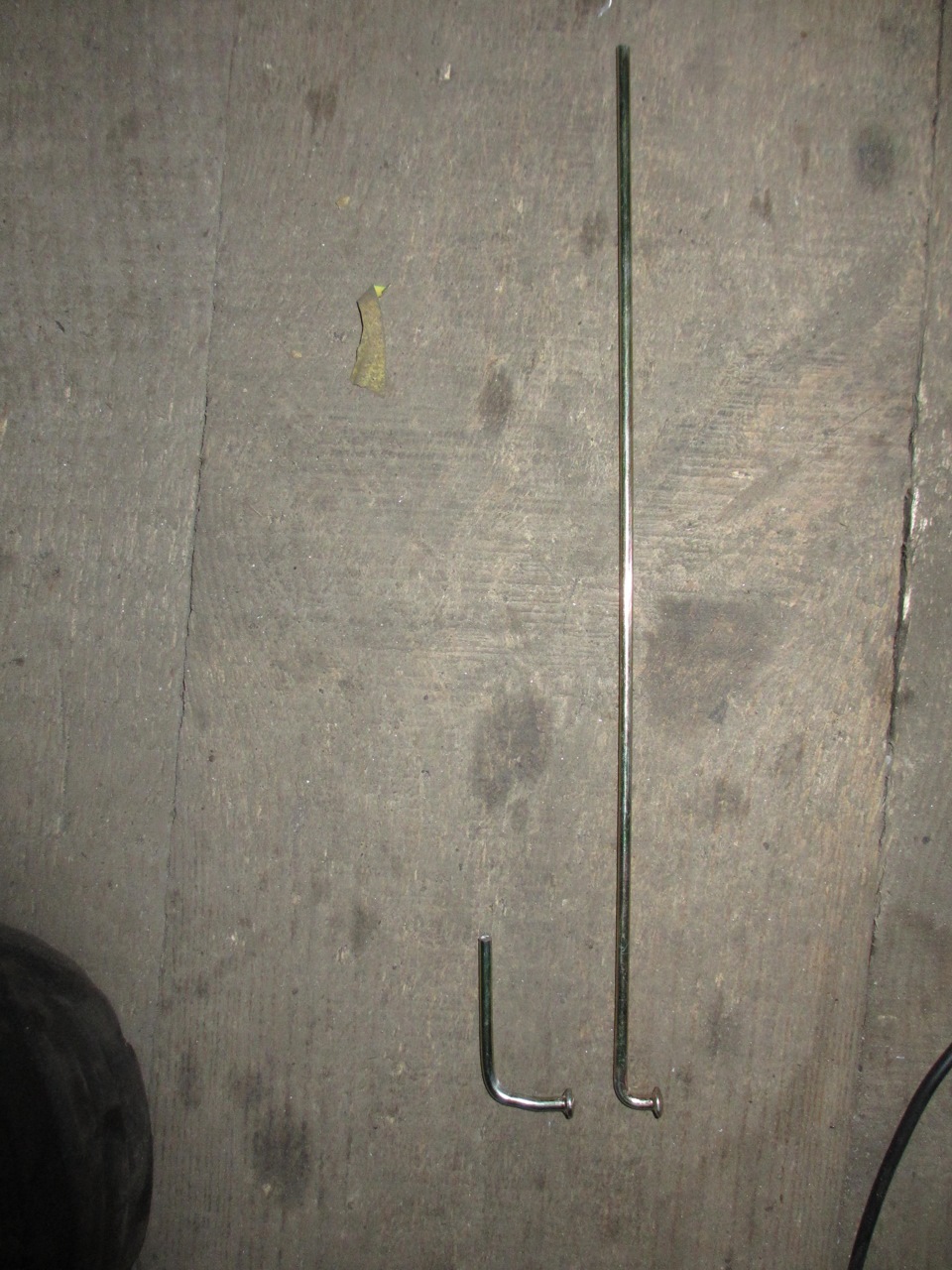

Примеряем загибаем и отрезаем тягу до нужного нам размера

Вырезаем кусочки из резины и одеваем на нашу тягу чтобы не болталась и не было посторонних звуков
