Сообщение ale)(a » 15 май 2009, 21:02
Итак приступим.
Для начала снимаем карманы с передних обшивок дверей и делаем по карманам шаблоны.

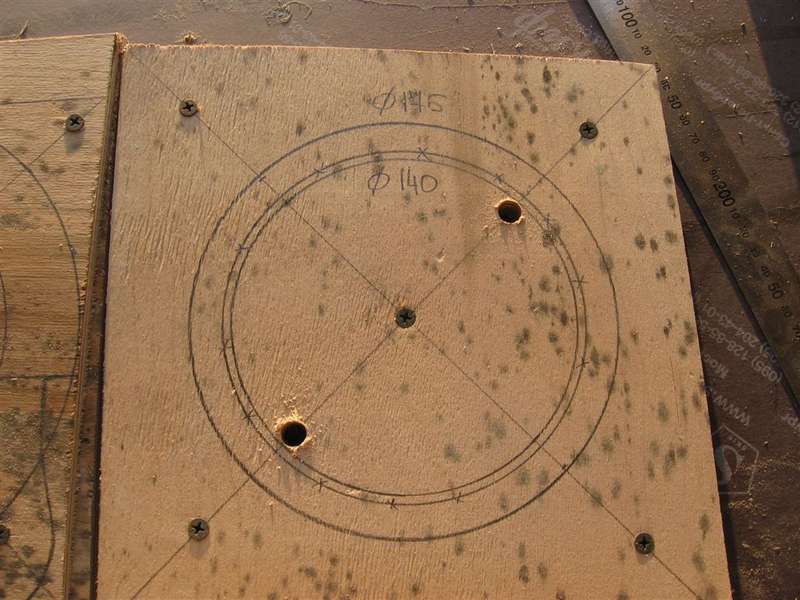

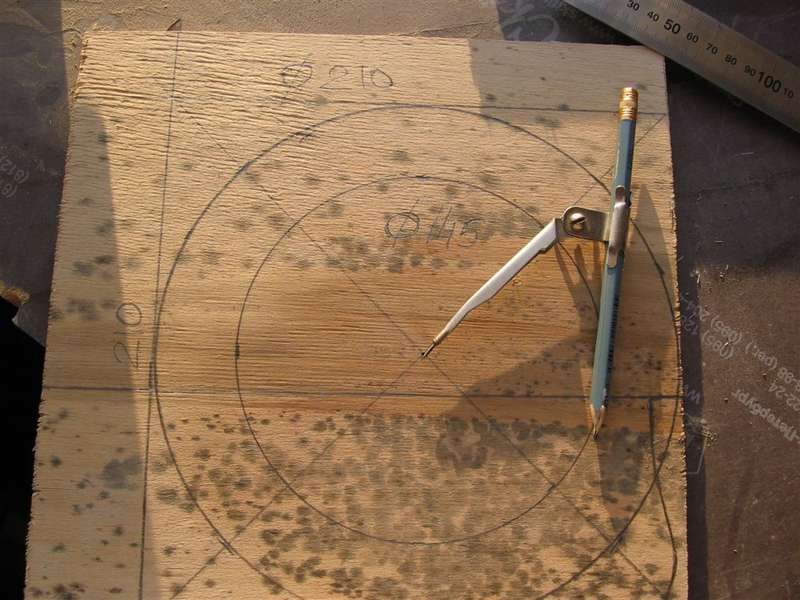

Далее размечаем на фанере (я брал 8мм.) основание подиума, кольца и перемычки.
Берем эл. лобзик и вперед и с песней крамсае гадов. тфу фанеру.
Вот что из этого получилось.
Итак. Заготовки выпеленны. И теперь можно это все собрать для примерки. Я использовал для этого термоклей.
И вот что из этого получилось (в дальнейшем все это пропитал эбоксидной смолой и стянул саморезами)
Теперячи берем карманы и безжалостно режем в них полудырки
Вырезали и теперь примеряем, подтачиваем и приклеиваем все на тот же термоклей. Но конструкцию надо укрепить т.к. предстоит заливка пеной, а пена хорошо расширяеться и сможет оторвать термоклей. Я использовал штапиковые гвозди (через полку кармана в основание подиума)
Итак настал час ИКС. и пришло время заливать все это дело монтажной пеной (самой обычной и недорогой)
Прошло два дня (чет ниче неохото было делать).
Пена подсохла и теперь ее можно резать и шлифовать (доводить до нужной формы). а заодно и примерить.
Ну вот вроде и нормально сел и подешел.

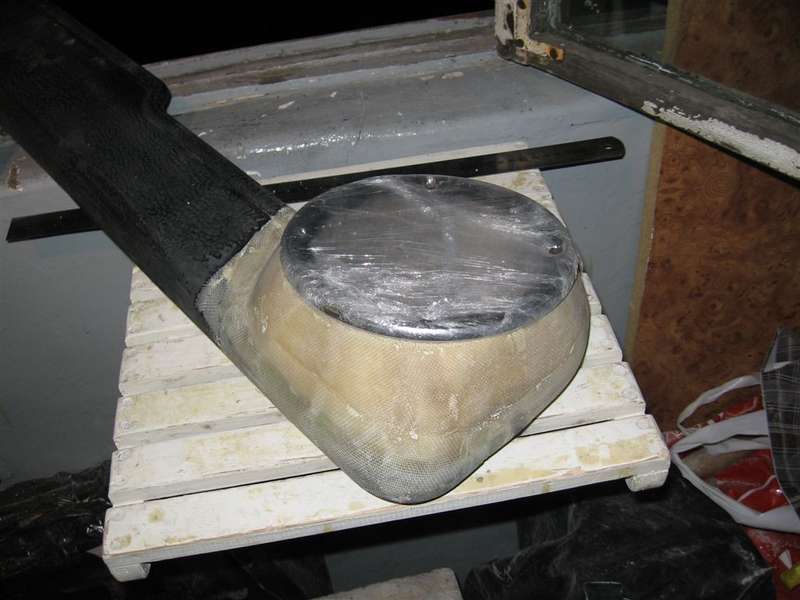

Теперь можно и обклеивать стеклотканью в 2 слоя (я думаю хватит).
Подсохла смола (прошли сутки).

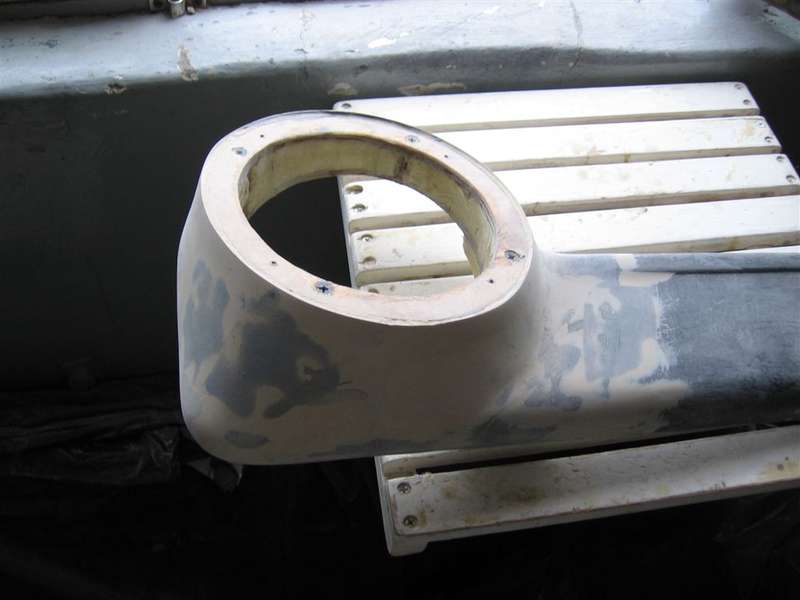

Можно и зачищать.
Сначала использовал крупный напильник (сбить основные неровности), а потом чистил шкуркой (придал окончательный вид) под шпаклевку.
Берем шпаклевку и вперед мазюкать. (шпаклю брал Body Soft)

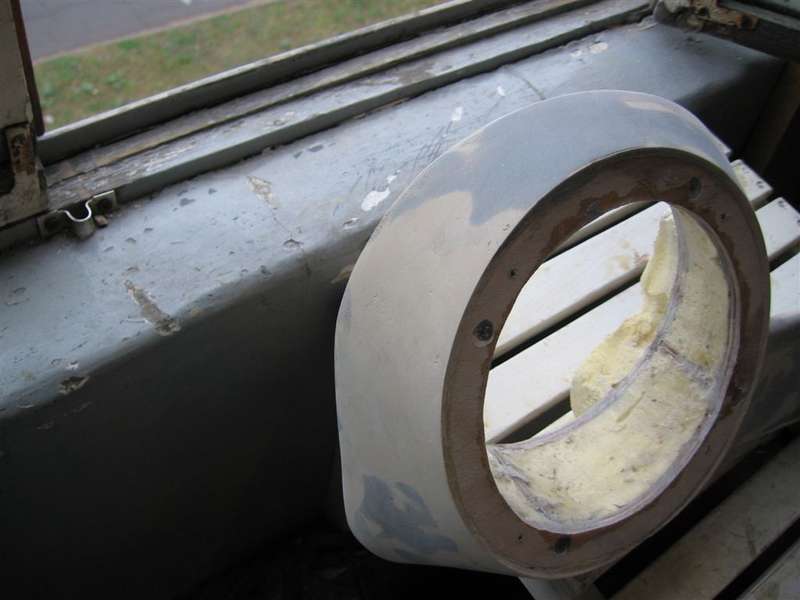

Помазюкали. и зачистили.

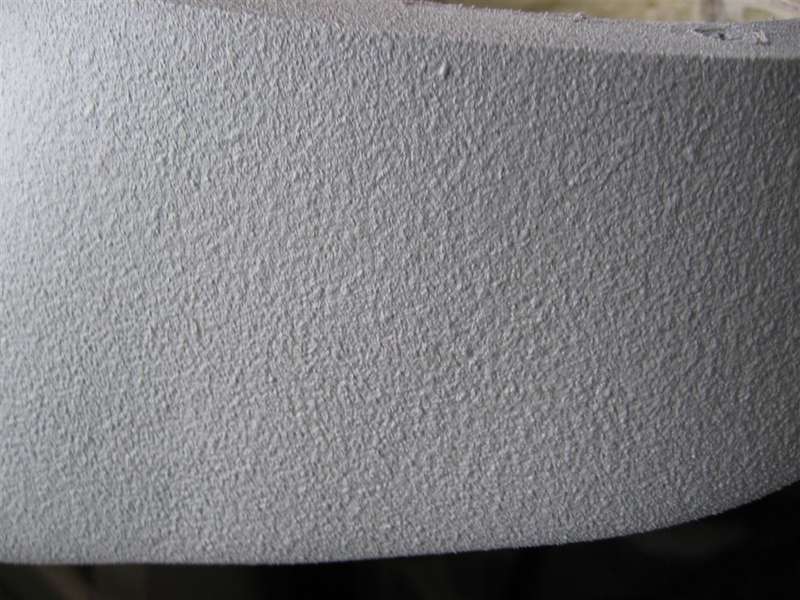

Ну вот и финал. Берем гравитекс (я брал серый BODY) и прыскаем на подиум примерно с 30 см. чтобы фактурней (с крошкой) лег.
К сожалению больше фоток нету. Но результат многие видели.
Гравитекс зачищаем нулевкой (чтоб збить острые грани) и красим черной матовой краской по пластику за 3 слоя.
ЧЕМУ БЫТЬ…
Нет, не с этого. Это — неправильно, но до сих пор считается законным. С другого правонарушения, и не моего. Однажды какой-то нехороший человек стащил эту самую магнитолу, и в машине сразу стало тихо (в смысле без музыки) и грустно (в прямом смысле). Чтобы ехать было веселее, я иногда подбадривал себя пением любимых песен. Это продолжалось недолго, видимо, я такой бесподобный вокалист, что Эльвира, моя жена, не выдержала испытания и потребовала вернуть «радио» обратно. Кстати, если у кого-нибудь финансирование любимого увлечения встречает протесты в семье, попробуйте такой метод…
- Тип системы: аудио
- Состав: 3-полосный фронт + сабвуфер
- Источник: Alpine CDA-7998R
- Процессор: Alpine PXA-H700
- Усилители: Audison VRx 4.300, VRx 1.500
- Акустика: Focal Utopia 7W2, 3W2, TBe
- Сабвуфер: JL Audio 12W6
У меня, к счастью, проблем такого рода не возникло. В студии мне установили новый CD-ресивер, усилитель, акустические системы и сабвуфер. Качество установки меня, мягко говоря, не впечатлило, но разница с прошлым вариантом была настолько разительной, что я уверовал: это — настоящее хорошее звучание в автомобиле. Именно тогда я «заболел» автозвуком и вскоре понял, что до хорошего ещё далеко.
Когда пробег «Москвича» достиг внушительных 260 тыс. км, я решил поменять машину и по случаю приобрел Audi 80 Avant изумрудно-зеленого цвета. Сразу решил, что установлю в него хорошую аудиосистему, но в этот раз — самостоятельно. По совету знакомого специалиста я приобрел (у него же) мидбасы и твитеры Dynaudio MW 170 и MD 100, среднечастотные динамики DLS Iridium 3 и сабвуфер JL Audio 12W6. В дополнение к этой акустике тот же знакомый посоветовал усилители Zapco и PPI, но я почему-то засомневался. Вооружившись журналами и просидев в Интернете более ста часов, я выбрал два четырехканальных усилителя Audison VRx 4.300 и моноблочный Audison VRx 1.500. Выбирая головное устройство, остановился на Alpine CDA-7998R с внешним процессором Alpine PXA-H700.
Комплект собран, дело за малым — найти время все это установить. Начал с шумоизоляции, которую делал летними вечерами и в выходные дни. Огромное спасибо жене, поскольку все это время она помогала мне и поддерживала морально. Или это чтобы я больше не пел? Нет, наверняка дело не в этом… После полной «укатки» автомобиля шумоизоляцией занялся динамиками. Мидбас Dynaudio MW 170 решено было поставить в двери на подиумы, направление — на ручку КПП. С дверями пришлось повозиться: все технологические отверстия, кроме сливных, максимально закрыты. На наружные панели для уменьшения общего объема в несколько слоев наклеен сплэн суммарной толщиной 4 см. Динамик крепится к подиуму, а тот, в свою очередь, непосредственно к двери через жесткий адаптер. Серединки были установлены в штатные места на торпедо автомобиля, твитеры — в подиумы на стойки. (Впоследствии в процессе настройки выяснилось, что СЧ-динамики нужно выносить ближе к слушателю из-за определенной «рупорной» окраски звучания).
Самая первая редакция: ВЧ Dynaudio на стойках, СЧ DLS пока еще за штатной сеткой
После этого настала очередь установки усилителей и сабвуфера. Покупая машину, «универсал» я выбрал далеко не случайно, и требовалось полностью сохранить функциональность багажника. Сабвуфер было решено установить в крыло, а для усилителей сделать на полу закрытый бокс с принудительным охлаждением. После измерения параметров Тиля — Смола и АЧХ салона комплексом Audiocontrol был изготовлен оптимальный именно для этого динамика корпус объемом 31,4 л. Тыловые стенки выклеены из стеклоткани по матрице из пены. В полученную «скорлупу» вклеены ребра жесткости, передняя стенка корпуса сделана из МДФ и имеет суммарную толщину 54 мм. Для гашения вибраций корпуса части из стеклоткани проклеены 5-миллиметровым слоем виброизоляции.
Следующий этап — «пасьянс», который надо было «разложить» в ограниченном пространстве багажника, из трех усилителей, процессора, двух конденсаторов и дистибьюторов питания. При этом стояла задача «развести» друг от друга силовые, акустические и межблочные кабели для предотвращения взаимных наводок. После двухдневного макетирования было найдено идеальное расположение компонентов, и я взялся за дело. Готовый ящик-бокс поднимается на автомобильных газо-масляных стойках и открывает доступ к запасному колесу. Сам бокс закрывается крышкой, охлаждение обеспечивают 11 вентиляторов. Головное устройство поставил штатно, блок управления процессором установлен вместо пепельницы с помощью специальной переходной рамки.
Матрица для изготовления корпуса сабвуфера
Весной 2005 года первый вариант инсталляции был завершен, и вот что получилось: к первому четырехканальному VRx 4.300.2 подключены твитеры Dynaudio MD 100 и мидрейнджи DLS Iridium 3, ко второму двумя мостами мидбасы Dynaudio MW 170, моноблок VRx 1.500 работает в паре с сабом JL Audio 12W6. Акустические кабели — плетеные DLS SCK, межблочные — DLS Ultimate Silver с цанговыми разъемами. Абсолютно всеми звуковыми настройками (регулировкой громкости, кроссовером, временными задержками, частотной коррекцией) управляет процессор Alpine PXA-H700, головное устройство Alpine CDA-7998R используется как CD-транспорт и соединяется с процессором через оптический кабель Tos-Link. После двухнедельной настройки результат получился неплохой. Единственное, что не совсем устраивало — мидбас. С ним ещё хотелось поработать.
Друзья, послушав систему, посоветовали мне принять участие в автозвуковых соревнованиях. На первом же этапе соревнований FSQ 21 мая 2005 в Перми я завоевал два кубка — за второе место по SQ в классе «более 1000 Вт» и третье место по SPL в классе «Бас 1». Согласитесь, что 143,2 дБ — очень неплохой результат для «музыкального» саба в закрытом ящике. Через три недели предстояло ехать в Уфу на этап ЕММА, и все это время я занимался мидбасами. Сначала изготовил для них панели акустического сопротивления, потом закрытые ящики объемом по 17,5 л. Когда понял, насколько трудно будет разместить в двери такие короба, решил попробовать что-нибудь другое. В результате нескольких прослушиваний мне понравились мидбасы Focal Utopia 7W2. В течение недели я переделал под них подиумы и поехал в Уфу, где мои старания оценили кубком за первое место в классе «Rookie Unlimited» и призом за «Лучший звук». Остановиться после этого было уже невозможно.
Готовый композитный корпус
Следующая стадия развития системы началась с замены твитеров. Dynaudio MD 100 один за другим приказали долго жить, как оказалось — заводской брак. Решил больше не ставить Dynaudio, хотелось чего-то другого. Вновь начались поиски. Как говорится, чему быть, того не миновать — в конце концов в мои руки попали твитеры Focal Utopia Beryllium TBe. Чем больше я их слушал, тем больше понимал, что это именно то, что мне нужно. После ряда сравнительных прослушиваний выбрал для них место — на стойках лобового стекла, по высоте на уровне козырька панели приборов, с небольшим доворотом вверх и с направлением на дальнего слушателя. После инсталляции выяснилось, что мидрейнджи DLS Iridium 3 стали как-то «выпадать» из общей картины звучания. Тут уж я без лишних сомнений купил «серединки» Focal Utopia 3W2 и попал в точку. Сейчас они установлены в закрытых корпусах объемом около 1 л, смонтированных за штатными местами в торпедо. Очень много времени заняли эксперименты с ориентацией этих динамиков, поскольку изначально хотелось добиться хорошего звучания с минимальным использованием эквалайзера. При установке почти вровень с верхней панелью из-за большого угла наклона лобового стекла возникали резонансы в голосовом диапазоне. Установка «в лоб» давала хорошую фокусировку, но глубина сцены была недостаточна. «Мешал» козырек панели приборов, левый край звуковой сцены никак не хотел выходить за левую стойку. В итоге к началу соревновательного сезона 2007 года «серединки» заняли свои места на подиумах с небольшим доворотом в салон. Изменилась схема подключения четырехканальных VRx 4.300. В каждый из них установлены опционные модули увеличения тока покоя (АСВ-1), и к соответствующим каналам подключены твитеры и мидрейнджи. Также опытным путем выяснилось, что мидбасы лучше звучат не в мостовом подключении. Опять же после сравнительных прослушиваний и слепых тестов межблочные кабели заменил опытными «Чернов Аудио Reference», акустические — «Чернов Аудио Original».
На Финале IASCA 2007 18 августа в Москве я занял второе место в классе «Pro Street». За эти два года я познакомился с интересными людьми, приобрел много друзей и единомышленников, также «больных» автозвуком. А история этого автомобиля продолжается. К следующему сезону готовится новая симметричная панель приборов с интегрированными микросабами Focal 13 WS, продолжаются эксперименты с размещением среднечастотных динамиков. Однако левый край сцены пока не хочет выходить за стойку. Но, как говорится, чему быть, того не миновать…
Корпус саба занимает нишу левого крыла и ничему не мешает
Изготовление дверных подиумов
Готово! Мидбас Focal Utopia 7W2 на своем законном месте
Источник сигнала и панель управления процессором
Смена состава, СЧ и ВЧ Focal Utopia Beryllium
Один из промежуточных вариантов ориентации среднечастотного динамика
С дальним динамиком все немного проще…
Сейчас они стоят вот так
Под фальшпанелью — подъемный бокс с усилителями
Система сезона 2008 — строительство уже началось
Панель приборов наконец-то перенесена в центр
Композитные корпуса для фронтальных мини-сабов Focal Utopia 13WS
Новые стойки с объёмами под серединки
Форму корпуса опрелеляем с помощью пластилина
Справа сцена по-прежнему выходит за габариты салона…
… а слева хочется что-нибудь сломать — или стойку, или стекло
