1. Замена противотуманок + LED в ближний и габариты.

Всем доброго времени суток!
После покупки Fluence некоторое время ездил на стоковых галогеновых лампах и могу сказать, что после LED на символе это было кошмарно. Не знаю как так выходит, что многим больше нравится как светит галоген…

Перед продажей в фары символа был заблоговременно вставлен стоковый галоген, а так как цоколь на ближнем аналогичный у символа и флюенса (H7), то лампочки перекочевали на новую машину. Могу сказать, что LED в фарах флюенса светят еще лучше чем на символе — заливка светом шикарная. СТГ сохраняется, встречных и впереди едущих не слепит — проверяли с другом.

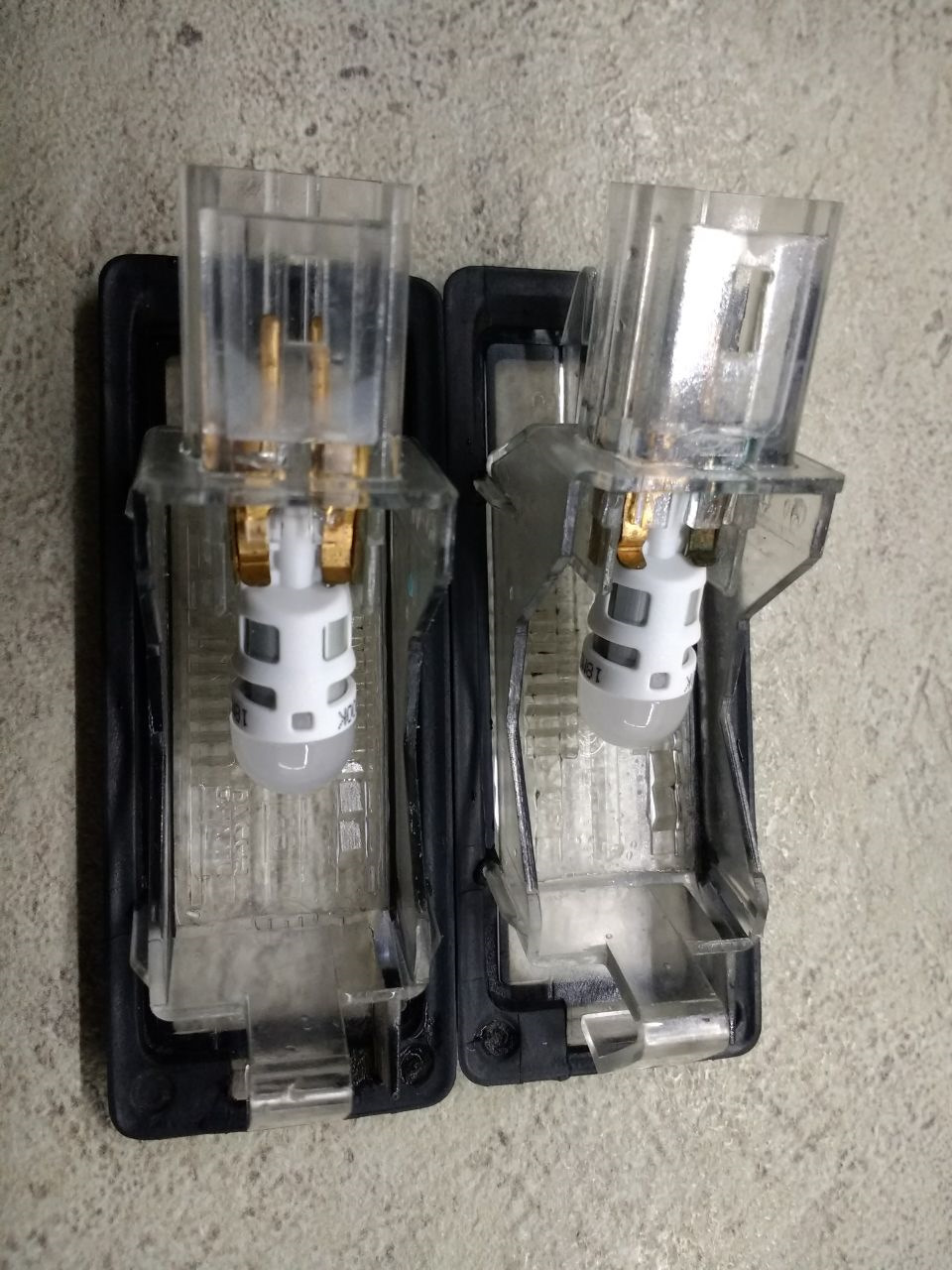

Одовременно заменил лампы в габаритах и в подсветке номера. Покупал лампы Narva, по цене на порядок дешевле Philips, гарантия аналогичная 1 год. В магазине уверяли что ходят очень долго — проверим 🙂

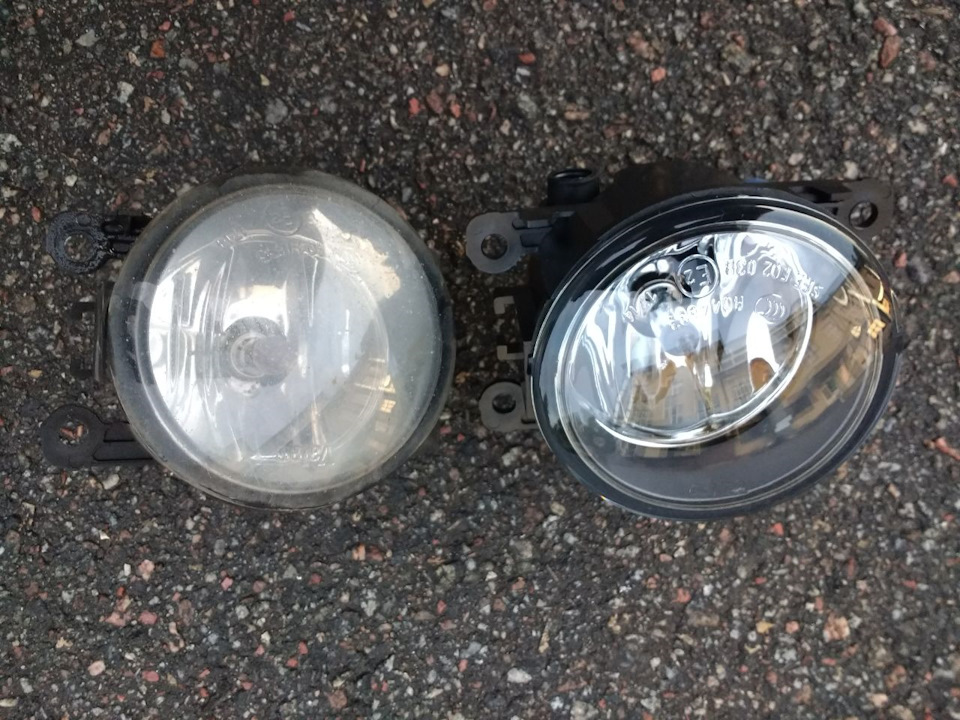

А вот идея заменить противотуманки возникла спонтанно. Долго я смотрел на свои мутные, покоцанные мелкими камнями стекла и все же решился. Хотел Depo, но проанализировав рынок понял, что Valeo стоят только чуточку дороже, а именно они установлены с завода.

Процедура замены довольно простая. Открываем лючек внизу бампера, берем ключ торкс по размеру и выкручиваем по два самореза на каждой противотуманке. Саморезы закручены по диагонали. По второй диагонали просто направляющие. Порадовало что в комплекте идут новые лампы Philips.

После установки обязательно регулировать СТГ. У меня обе после установки светили по-разному и не так как нужно.

По итогу получается вот такой свет. Возле стенки забыл сфотографировать(

По яркости они конечно сильно ниже LED, да и ближнего мне всегда хватает, но в сумерках хорошо заливают пространство сразу перед бампером. Возможно в дождливую погоду будет еще заметнее.
Вот такое световое пятно в паре с ближним:

В целом светом сейчас полностью доволен, но руки чешуться и в дальний LED лампы поставить 🙂 Не уверен правда, что в фаре хватит места.

Предохранители и реле Renault Fluence (L30), 2009 — 2017

Renault Fluence — компактный автомобиль. Пришёл в 2009 году на смену седану Megane на рынках Восточной Европы. Использует платформу Nissan C. В данном материале мы подробно разберем схемы предохранителей Рено Флуенс (L30) 1-го поколения 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В салоне

Основной монтажный блок расположен с водительской стороны внизу приборной панели, за пластиковой крышкой.

Общий вид блока.

Схема салонного блока предохранителей
№	Описание	Ток, А
F1	Запасной	—
F2	запасной	—
F3	предохранитель прикуривателя флуенс	10
F4	задняя розетка	10
F5	розетка в багажном отделении	10
F6	аудиосистема	10
F7	электрообогрев наружных зеркал	5
F8	стеклоомыватель, сигнализатор незакрытых дверей	10
F9	автоматический стояночный тормоз	30
F10	щиток приборов	10
F11	электропривод сиденья, подрулевые переключатели	25
F12	электроподогрев передних сидений (до 07/2012)	20
	подогрев сиденья пассажира (с 07/2012)
F13	Запасной	—
F14	электростеклоподъемник двери переднего пассажира	25
F15	выключатель сигналов торможения/датчик положения педали тормоза, блок управления ABS/ESP	5
F16	электростеклоподъемник правой задней двери	25
F17	электростеклоподъемник левой задней двери	25
F18	плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны осве­щения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя	10
F19	часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасно­сти, разъем аудиосистемы	10
F20	блок управления климатической установкой	5
F21	лампы подсветки зеркал в солнцезащитных козырьках	3
F22	плафоны освещения салона, датчик дождя и освещенности	3
F23	разъем прицепа	20
F24	задний стеклоочиститель	15
F25	внутреннее зеркало заднего вида	3
F26	система навигации, CD-чейнджер, аудиосистема	10
F27	аудиосистема, блок управления стояночным тормозом	20
F28	Запасной	—
F29	Запасной	—
F30	указатели поворота	15
F31	щиток приборов	10
F32	электростеклоподъемник двери водителя	30
F33	центральный замок	25
F34	Запасной	—
F35	часы, указатель температуры наружного воздуха, дисплей телефона	15
F36	диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена	15
F37	сигналы торможения, блок управления электрооборудованием	10
F38	автоматический стояночный тормоз	30
F39	Запасной	—
F40	электровентилятор климатической установки	40
F41	электропривод люка	25
F42	обогрев заднего стекла	40
RA	реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)	70
RB	реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)	70
RC	реле обогрева заднего стекла	40
RD	реле гудка	20

Дополнительная плата реле
Находится с водительской части приборной панели, около рулевой колонки.
№	Расшифровка	Ток, А
F1	Предохранитель питания реле электро стеклоподъемника (703), управления реле системы обеспечения безопасности детей (750)	40
F2
F3
F4
A	Реле электро — стеклоподъемника	40
B	Реле системы обеспечения безопасности детей на заднем электро стеклоподъемнике (750)	40
C	2 реле «+» при работающем двигателе (1616) для питания электровентилятора салона	70

Реле обогрева передних сидений находится под пассажирским сиденьем: его номинал 40А.

В моторном отсеке

Основной моторный блок (1) находится около стойки. Около него расположена дополнительная плата (2).

Общий вид главного блока в подкапотном пространстве.

Схема элементов основного моторного блока Рено Флуенс
№	Описание	Ток, A
Ef1	габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения но­мерного знака, подсветка прикуривателя, подсветка переключателей электростеклоподъемников, аудиосистема, блок управления навигационной системой, подсветка выключателей и переключате­лей на панели приборов	10
Ef2	габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения	10
Ef3	насос омывателя фар	15
Ef4	противотуманные фары	20
Ef5	дальний свет (левая блок-фара)	10
Ef6	дальний свет (правая блок-фара)	10
Ef7	диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне	15
Ef8	Блоку правления ABS, ESP	30
Ef9	Передний стеклоочиститель	30
Ef10	Блок управления подушками безопасности	10
Ef11	резерв	20
Ef12	Блок управления АКПП	7,5
Ef13	Система управления двигателем	25
Ef14	Датчики концентрации кислорода- нагрев	15
Ef15	Блок управления АКПП	20
Ef16	Сигналы торможения, блок управления электрооборудованием, электроусилитель руля	5
Ef17	Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода	10
Ef18	Блок управления электрооборудованием	15
Ef19	Стартер	30
Ef20	Запасной	—
Ef21	топливный модуль (бензонасос), катушки зажигания	20
Ef22	Электромагнитная муфта компрессора кондиционера	10
Ef23	ЭБУ	5
Ef24	Ближний свет (левая фара), электрокорректор	20
Ef25	Ближний свет (правая фара), электрокорректор	20

Схема элементов дополнительного блока
Дизель
№	Расшифровка	Ток, А
F1	блок интерфейса отопителя (1550)	80
F2	блок предпускового подогрева (257)	70
F3	ЭБУ коробки передач (119)	50
F4	блок интерфейса отопителя (1550)	80
F5	Электро вентилятор (188) через реле высокой скорости электровентилятора (234)	60
F6	Подогревателя топлива (449)	20
F7	Нет
F8	Управления реле электровентилятора (234)	30
F9	Нет
A	Нет
B	B — Реле подогревателя топлива (450)
C	C — Реле света заднего хода (602)
D	Нет
Бензин
Вид сверху.
Вид сбоку.
№	Расшифровка	Ток, А
Cf1	электровентилятор системы охлаждения	60
Cf2	реле (обмотка) вентилятора системы охлаждения	30
Cr1	реле электровентилятора системы охлаждения	70

На АКБ

1 — блок отключения АКБ
2 — высокомощные плавки вставки

Описание блока отключения АКБ (1)
Вид сверху.
Схема.
№	Описание	Ток, A
Kf1	стартер	190
Kf2	блок предохранителей и реле в салоне	50
Kf3	блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне	80
Kf4	блок предохранителей и реле в моторном отсеке 2, генератор	300**
		190*
Kf5	электроусилитель рулевого управления	80
Kf6	электронный блок управления двигателем (ЭБУ)*	35
	блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1 **
Kf7	блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1	5
* Двигатель K4M 1,6. ** Двигатель M4R 2,0.

Блок высокомощных плавких вставок (2)
№	Назначение	Ток, A
ВF1	дополнительный отопитель	70
Bf2	салонный монтажный блок предохранителей	80
Bf3		80
Bf4	блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, салонный монтажный блок предохранителей	80
Bf5	дополнительный отопитель	30
Bf6	блок управления АБС/ЕСП	50

Соглашение | Конфиденциальность
Про проект | Наши партнеры | Контакты
При копировании материалов сайта наличие обратной ссылки обязательно. © 2022 «CARPOD»

Как заменить лампу ближнего света renault fluence

Работа по замене лампы на Рено Флюенс не представляет сложности даже для неопытного автомобилиста и занимает не более десяти минут времени. Главное — строго следовать предложенной инструкции, тщательно подобрать инструмент и работать крайне аккуратно, поскольку фара включает в себя множество хрупких деталей, которые можно легко повредить.

Начать замену нужно с тщательной очистки рабочего пространства

Причем мало протереть лишь стекло фары снаружи: особое внимание следует уделить подкапотному пространству и задней стенке самой фары. Также желательно протереть от грязи сам аккумулятор и клеммы: это также пригодится для работы

Отвертка должна быть небольшой, иметь короткий корпус и ручку, но в то же время быть удобной для крепкого хвата

Использование некачественной отвертки является причиной сорванных головок болтов, поврежденного корпуса или стекла фары, поэтому данному моменту необходимо уделить особое внимание

Другие проблемы и неисправности

В период зимней эксплуатации многие жалуются на «замерзающую» левую ногу. Одна из возможных причин – щель между патрубками воздуховодов, через которую проникает холодный воздух.

Моторчик вентилятора отопителя (от 3 500 рублей) может выйти из строя после 100-150 тыс. км. Вскоре сдается и кнопка открывания багажника.

Штатная магнитола нередко «глючит»: отключается, сбрасывает настройки, выплевывает или не читает диски, либо отключает динамики. Вместе с тем многие жалуются на плохой прием радиостанций, а спустя 5-6 лет могут начать облазить кнопки на магнитоле.

В целом мелкие сбои в работе электрики – не чужды Fluence. Чаще все излечивается банальным выключением зажигания, ну или подтяжкой клемм аккумулятора.

Кузов

• Поменять бампер Renault Fluence
• Заменить бардачек Рено Fluence своими руками
• Ремонт бачка омывателя Рено Флюенс
• Снятие бензобака Рено Fluence
• Заменить боковое зеркало Renault Fluence своими руками
• Ремонт вентилятора печки Renault Fluence своими руками
• Ремонт дворников Рено Флюенс своими руками
• Куда подставлять домкрат Рено Флюенс
• Снять заднее крыло Рено Флюенс
• Снятие заднего сиденья Рено Fluence
• Установка заднего стекла Renault Fluence
• Как снять задней обшивки двери Renault Флюенс
• Установка защиты двигателя Рено Fluence
• Установка защиты картера Renault Флюенс
• Замена зеркала заднего вида Рено Fluence
• Снятие крышки бензобака Renault Fluence
• Как заменить личинку замка Рено Флюенс
• Поменять лобовое стекло Рено Fluence
• Как снять лючок бензобака Рено Fluence своими руками
• Снять обшивку багажника Renault Флюенс
• Снятие обшивки водительской двери Renault Fluence
• Снять обшивку потолка Рено Флюенс
• Снять обшивку салона Рено Fluence
• Снятие обшивки сиденья Renault Fluence
• Снять панель приборов Renault Флюенс
• Снять переднее крыло Renault Флюенс своими руками
• Снять переднее сиденье Renault Флюенс
• Снять переднюю обшивку двери Рено Флюенс
• Снятие подголовников Рено Флюенс
• Снять подушку безопасности Renault Fluence
• Снять приборную панель Рено Флюенс своими руками
• Ремонт резинок на дворниках Renault Fluence
• Как заменить ремень безопасности Renault Fluence
• Как снять решетку радиатора Рено Fluence своими руками
• Снять ручку стеклоподъемника Renault Fluence своими руками
• Снятие стеклоподъемника Рено Fluence
• Ремонт уплотнителя двери Рено Fluence
• Заменить форсунку омывателя Рено Флюенс
• Замена щеток стеклоочистителя Renault Fluence

Предохранители Renault Fluence

Французский авто Рено Флюенс увидел свет в 2009 году. Однако, с того времени прошло немало лет и машина менялась в модификациях. Вместе с рестайлингом модели менялся и экстерьер салона.

Но это никак не отразилось на расположении предохранителей и реле автомобиля.

Электрооборудование данного автомобиля выполнено на высоком профессиональном уровне. Электронные системы работают исправно, а в случае выхода из строя, немедленно подается оповещение водителю о появлении поломки.

Надежную защиту от повышения тока в системе обеспечивают специальные вставки – предохранители, установленные в монтажном блоке. В случае возникновения короткого замыкания, вставка перегорит и ее меняют на новую.

Совет. Есть категория автолюбителей, которые временно устанавливают вместо предохранителя «жучок» в виде проволочки. Этого делать не рекомендуется, поскольку возникает опасность выхода из строя всего монтажного блока. У опытных водителей всегда в запасе есть еще один блок на замену. При этом, он должен быть рассчитан на такую же силу тока, чтобы электроника не сломалась

Улучшения салона

Владельцы автомобилей Renault Fluence отмечают, что способы внутренней модернизации также разнообразны, как и внешней. Так, многие устанавливают передние подлокотники между водительским и пассажирским сидениями. Такие элементы интерьера не только удобны во время управления автомобилем, так как обеспечивают отдых одной руке, но и функциональны, поскольку в них предусмотрено отделение для хранения вещей. Подлокотники надежно фиксируются при помощи специальных креплений, а ознакомиться с этой процедурой помогут множество видеосюжетов на специализированных интернет-сайтах.

Возможен вариант замены штатных ручек открытия дверей на модернизированные, поверхность которых хромирована. Для защиты от солнечных лучей можно приобрести специальные защитные шторки как на задние, так и на передние двери. Шторки выполнены их прозрачного материала и обеспечивают отличную видимость, одновременно нивелируя отблески солнца. Шторки могут быть как вставными, так и накладными, или крепиться на присосках.

Пластиковые ветровики, которые устанавливаются как на передние, так и на задние окна, удобны при езде во время дождя, они препятствуют попаданию воды в салон при открытых окнах. В данном случае нет необходимости включать систему вентиляции салона, достаточно приоткрыть окно. В продаже можно встретить как накладные ветровики, так и те, которые требуют вставки в оконный проем.

Диодная подсветка нижней части салона обеспечивает мягкое освещение в темное время суток. Элементы освещения располагаются в скрытых зонах, например, под передней панелью управления Renault Fluence, под рулевой колонкой или передними сидениями для обеспечения подсветки пассажирам второго ряда.

Регулировка фар рено меган 2

АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ НАРУЖНОГО ОСВЕЩЕНИЯ НА СТОЯЩЕМ АВТОМОБИЛЕ (СОПРОВОДИТЕЛЬНОЕ НАРУЖНОЕ ОСВЕЩЕНИЕ) В зависимости от модификации автомобили оснащены системой автоматического включения ближнего света фар (при неработающем двигателе) для освещения пространства перед автомобилем.

Данная функция осуществляется только при выключенном зажигании, при нейтральном положении переключателя наружного освещения, указателей поворота и противотуманного света выключенных габаритных огнях и в течение 30-секундных промежутков времени (не более двух минут).

Включение функции осуществляется рычагом переключателя указателей поворота, наружного освещения и противотуманного света:

– переведите карточку в считывающем устройстве в 1-е фиксированное положение;

– включите кратковременно дальний свет фар, переместив рычаг переключателя;

– ближний свет фар включается на 30 с. При каждом выключении сигнализации дальним светом фар продолжительность включения ближнего света увеличивается на 30 с (в общей сложности не более чем две минуты). Эта функция отключается при включении габаритных огней или зажигания.

АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ НАРУЖНОГО ОСВЕЩЕНИЯ ВО ВРЕМЯ ДВИЖЕНИЯ

Включение или выключении этой функции осуществляется переключателем наружного освещения, указателей поворота и противотуманного света, если ЦЭБКС правильно конфигурирован.

При остановленном двигателе или на стоящем автомобиле с работающим двигателем, нажмите и удерживайте в нажатом положении выключатель «Auto» на торце рычага переключателя наружного освещения, указателей поворота и противотуманного света.

При смене состояния щиток приборов выдает звуковой сигнал и появляется соответствующее сообщение. С этого момента система работает в автоматическом режиме. Для возвращения в ручной режим управления выполните те же действия.

Регулировка света фар головного света с галогенной лампой

Регулируем с помощью этого способа только с галогенными лампами, с газоразрядными лампами нужно регулировать с помощью оптического стенда.

Устанавливаем автомобиль перпендикулярно гладкой стене на расстоянии трех метров. На сиденье водителя должен быть помощник или груз массой 75 кг.

Размечаем экран на стене, как показано на рисунке. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране.

Расстояние «А» между линиями 1 и 2 должно быть равно расстоянию между центрами ламп ближнего света. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

Измеряем на вашем автомобиле высоту центров фар от земли. Это будет расстояние «h» на экране.

Устанавливаем регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

Включаем ближний свет.

Регулируем направление светового пятна для каждой фары в отдельности. Вторую фару прикрываем.

Открываем капот и, вращая регулировочные винты, регулируем положение светового пятна для каждой фары по горизонтали, а потом по вертикали.

Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Для доступа к регулировочному винту в горизонтальной плоскости используйте угловой шестигранный ключ на 6 мм, вводя его через люк в колесной арке

Как поменять лампу ближнего света на Рено Флюенс?

Система мнемоники Renault Fluence отличается повышенным уровнем надежности. Разработчики этого авто позаботились даже о возможности осуществления простого и быстрого обслуживания освещения. Фары Рено Флюенс аккуратно интегрированы в съемные блоки. Каждая из блок-фар крепится всего 3-мя болтами. То есть, не нужно снимать аккумулятор и не надо вслепую выискивать фиксаторы, которые прячутся в пучинах подкапотного пространства.

В статье рассмотрим подробно, как поменять лампы ближнего света на Рено Флюенс.

Что потребуется для ремонта?

1. Набор новых лампочек (специалисты рекомендуют покупать Osram H7 5W +30%)

2. Крестовая отвертка (или же набор шестигранников, если ремонтируется специальная модификация Renault Fluence)

Также, специалисты настоятельно рекомендуют возиться с новым лампочками в медицинских перчатках. Таким образом, когда проводится замена ламп Рено Флюенс, вы не оставите на источниках света сальных или грязных следов, что позитивно скажется и на качестве освещения, и на долговечности лампочек.

Итак, как отремонтировать Рено Флюенс? Замена лампы ближнего света.

Перечень работ

• Выключаем авто
• Влазим под капот и откидываем клеммы от аккумуляторной батареи
• Выкручиваем крепеж на защитном кожухе блок-фары. Кожух держится на 3 винтиках (на фото отмечено расположение крепежа). Эти винтики крепят и саму блок фару к корпусу авто

Вынимаем блок-фару из посадочного места (сдергиваем её вверх). Если проводится первая смена лампочки, то блок-фара очень тяжело поддается извлечению. Но если замена ламп Рено Флюенс проводится человеком, который на «ты» с ремонтными работами автомобильной или станочной техники, то сложностей вообще не возникнет. В принципе, можно и не вынимать фару, если сможете подлезть рукой к ближнему свету

Снимаем заглушку на разъеме для ближнего света

Выдергиваем проводную колодку с патрона

Извлекаем сам патрон. Чтобы его достать, нужно нажать две кнопки, которые находятся по бокам патрона

• Вынимаем лампочку из патрона (просто выдергиваем)
• Ставим новый источник света
• Проводим сбор блок-фары
• Включаем ближний свет, смотрим яркость новой лампочки

Обратите внимание, что желательно обслуживать сразу две фары Рено Флюенс. То есть, нужно провести все вышеописанные работы и с блоком освещения на противоположной стороне

Если выполнять все работы самостоятельно, то можно на этом деле сэкономить. Сбереженные средства помогу вам выйти на самоокупаемость, то есть, сэкономленными деньгами за саму работу можно расплатиться за комплект новых лампочек.

Ознакомьтесь с наглядной видео-инструкцией по замене лампы ближнего освещения на Renault Fluence:

Подвеска

• Установка втулки стабилизатора Renault Fluence
• Замена задних амортизаторов Рено Fluence
• Заменить задние пружины Рено Флюенс своими руками
• Ремонт задних стоек Рено Флюенс своими руками
• Ремонт заднего ступичного подшипника Renault Флюенс
• Заменить колесо Рено Fluence своими руками
• Поменять опорный подшипник Рено Fluence
• Ремонт передних амортизаторов Renault Флюенс своими руками
• Поменять передние пружины Рено Fluence
• Поменять передние стойки Renault Флюенс
• Замена переднего ступичного подшипника Рено Fluence
• Как поменять подшипник задней ступицы Renault Fluence
• Заменить подшипник передней ступицы Рено Fluence своими руками
• Заменить резинки стабилизатора Renault Флюенс
• Поменять сайлентблоки задней балки Renault Флюенс
• Заменить сайлентблоки задних рычагов Renault Fluence своими руками
• Как заменить сайлентблоки передних рычагов Рено Флюенс
• Замена стоек стабилизатора Renault Флюенс
• Поменять шаровую опору Рено Флюенс
• Замена шпильки колеса Рено Fluence своими руками
• Замена шпильки на ступице Renault Fluence

Регулировка Света Фар Рено Сандеро 2012

Название: Регулировка Света Фар Рено Сандеро 2012

Длительность: 4 мин и 4 сек

Битрейт: 192 Kbps

5.35 MB и длительностью 4 мин и 4 сек в формате mp3.

Регулировка Фар Своими Руками За 5 Минут

Замена Фильтра Салона Reno Sandero 2012 Г

Какие Функции Есть В Логан 2 Сандеро 2 Но Скрыты От Нас Заводом

Печалька С Ларгусом Замена Фары

Регулировка Фар Без Прибора Adjustment Of The Headlights Without The Device

Причина Плохой Работы Печки На Рено Логан Сандеро Дастер Ларгус

Замена Ламп Ближнего Света Рено Дастер

Восстановление Передней Фары На Рено Логан Полировка Фары

Фара Сандеро Передняя Левая

Тонировка Ремонт Корректоров Фар Рено Логан 2012Г

Замена Корректора Фары Рено Меган 2

Лучший Способ Регулировки Фар Автомобиля В Домашних Условиях

ИНТЕРЕСНЫЕ ИДЕИ СВОИМИ РУКАМИ

Низко Светят Фары На Гранте Самый Простой Способ Это Исправить

Как Снять Передние Фары И Как Все Лампы Поменять Renault Duster Рено Дастер

Корректор Фар Рено Логан2

Как Улучшить Свет Фар Без Вложений

Обзор Передних Фар На Рено Сандеро Сандеро Степвей

Где Находится Регулировка Света Фар Рено Меган

Лада Ларгус Слетел Тросик Корректора Фар

Замена Лампы Птф На Рено Логан Сандеро Дастер Лада Ларгус

Регулировка Фар И Темнота

Регулировка Фар Автомобиля Универсально На Все Модели

Товары Для Renault Daster Logan Sandero Из Китая С Алиэкспресс Конкурс

Регулировка Фар На Лада Ларгус

Регулировка Фар Рено Мастер Головной Свет

Замена Ламп Ближнего Дальнего Света Сандеро Renault Sandero

Рено Сандеро Степвей Шесть Лет И Проблем Нет Обзор От Энергетика

Энергетик Сергей Николаев

Логан Корректор Фар

Регулировка Фар Автомобиля

Свет Рено Логан Renault Logan 2 2014Г Ближний Свет От Зажигания

Замена Передней Фары На Рено Логан Сандеро Лада Ларгус

Замена Лампочки В Фаре Renault Sandero Stepway 2012

Renault Sandero Stepway

Рубрика Заводи Поехали Регулировка Фар

Устраняем Детскую Болезнь Рено Дастера

Фара Логан И Лада Ларгус Обзор

Регулировка Противотуманных Фар

Обзор Передних Фар На Рено Логан

Регулировка Угла Наклона Фар На Renault Sandero Stepway 2012

Renault Sandero Stepway

Led Лампы В Рено Логан

Замена Фары Рено Логан Renault Logan Как Поставить Корректор Фары

Чтобы Не Слепить Светом Лада Ларгус Щедрый

Как Отрегулировать Свет Фар На Автомобиле Своими Руками

Renault Duster Фары

Led Фары На Рено Логан

Как Снять Заднюю Фару Рено Логан 2

Пропал Ближний Свет На Рено Логан 2 Снятие И Ремонт Подрулевого Переключателя

Регулировка Фары Логан 1

Секретное Меню Штатной Магнитоллы Ларгус Логан Дастер Сандеро

Рено Дастер Это Должен Знать Каждый Дастеровод

Emperor Palpatine Kills Ben Solo

Andrea Bocelli Concert 6 18 19 Canto Della Terra Pia Toscano My Way Jamie Foxx Night 1 La Ca

Generations X Y And Z Which One Are You

Регулировка Света Фар Рено Сандеро 2012

Tarkov Factory Firefight

Vogue Этикет Урок 1 Правила Поведения За Столом 1

Шавловский Павел Исповедь Клип

Renni Rucci Fuck Em Up Sis Uncut

Minecraft Pixelmon Emerald 67 Soul Badge

Nfl Free Agency Promo Pt 1 A Win Madden 20 Ultimate Team

Rico Vs Pobre No Halloween Pedro Maia

Dual Magnaflows On My 2004 Mercury Grand Marquis

Новый Нашиды 2019

Agraelus Growey 2

Trollei Meu Namorado E Ele Foi Muito Fofo

Psychiatry Lecture Introduction To Psychotherapy

Best Moments Rainbow Six Siege

Тамбовкрыльясоветов Предыгровая Тренировка

Cache Cache Minecraft Map Five Night At Freddy Horreur

Винтажная Аудиотехника Коллекция Восстановленных Магнитофонов В Гараже

Вой Падарам Клип Номардо Атама Куштан Инро Тамошо Кун Ашк Аз Чашмонатон Мерезад Аз Хазина

Baritoi Gvm Si Narcis Gvm

Jesusavgn Смотрит Сколько Стоит Твой Шмот Дымоход Реакция

Кручу Барабан За Промокоды На Сайте Gocs Pro

Cache Cache Sur Minecraft Map Simpsons Episode 28

Income Limit For Tax Percent 12 20 19

Leo Stoppa Ao Vivo

Chicago Bears Robert Quinn To A 5 Year 70 Million Contract With 30 Million Fully Guaranteed

Властелин Колец Битва За Средиземье 2 История Веков Ангмар

Современное Производство Витражей Полимерные Рисунки На Стекле По Технологии Cri

Breathable Fake Scalp Wig For Beginners Ft So Good Hair

Gino Recchia Nbc26 Weather Forecast

What Wig How I Install My Closure Wigs Styling Beginner Friendly

360 Degree Frontal Wig Unit Follow Ig Madaboutmeechie

Udang Pudina 1Minit Video Jommasakngankakzaidah

Grandeurs Et Mesures Au Crpe

Alex Botea Ca Orice Parinte Oficial Video 2020 Queen Event S

The Division 2 Tu8 Heroic Kenly Metro Station Solo

Visite Au Stud Du Sud

Mc Central Factions Ep 1

Curry Laksa Live Jommasakngankakzaidah

The Roop On Fire

Танец Полька Дошколят

Million Pitiful Baby Girl Unjust Mom Joanna Very Bad Behavior To Her Baby Girl Whom She Was Hated

Hinchada De Comunicaciones Contra Lamadrid

Обвал Рубля И Фондовых Рынков 18 Марта Главное Россия 24

Patreon Bans Anime Style Artwork

Disney Uses Early Releases To Spin Bad Press

Блок предохранителей и реле Renault Fluence в моторном отсеке

В моторном отсеке у машины есть аж 3 места, где установлены предохранители. Все они расположены с левой стороны и отмечены на картинке. Это самый большой и заметный блок, затем поменьше рядом с ним и блок возле аккумулятора. Смотрим цифры 1,2,3 на картинке.

Начнем с самого большого блока под цифрой 1. Схематично он будет выглядеть так, если вы откроете крышку и взгляните на него.

1. 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, подсветка выключателей и переключате­лей на панели приборов 2. 10А —Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения 3. 15А — Насос омывателя фар 4. 20А —Противотуманные фары 5. 10А —Дальний свет (левая блок-фара) 6. 10А —Дальний свет (правая блок-фара) 7. 15А —Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне 8. 30А —Блоку правления ABS, ESP 9. 30А —Передний стеклоочиститель 10. 10А —Блок управления подушками безопасности 11. 20А — Не используется 12. 7,5А —Блок управления АКП 13. 25А —Система управления двигателем 14. 15А —Датчики концентрации кислорода — нагрев 15. 20А —Блок управления АКП 16. 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля 17. 10А —Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода 18. 15А —Блок управления электрооборудованием 19. 30А —Стартер 20. — Не используется 21. 20А — Топливный модуль, катушки зажигания 22. 10А —Электромагнитная муфта компрессора кондиционера 23. 5А —ЭБУ системы впрыска 24. 20А — Ближний свет (левая фара), электрический корректор 25. 20А — Ближний свет (правая фара), электрический корректор

Блок установленный на месте 2 имеет следующую условную схему расположения предохранителей и реле.

A — Не используется B — Реле подогревателя топлива C — Реле света заднего хода D — Не используется F1 80A — блок интерфейса отопителя F2 70A — блока предпускового подогрева F3 50A — ЭБУ коробки передач F4 80A — блок интерфейса отопителя F5 60A — Электро вентилятор через реле высокой скорости вентилятора F6 20А — Подогревателя топлива F7 — Не используется F8 30А — Управления реле вентилятора F9— Не используется

Теперь о предохранителях установленных за аккумулятором, место 3.

F1 — 190A Стартер F2 — 50A блок предохранителей и реле в салоне F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор F5 — 80A электрический усилитель рулевого управления F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Самое время переходить к предохранителям в салоне.

Замена предохранителей автомобиля renault fluence с 2009 г | издательство монолит | Ремонт авто

Компактный автомобиль Renault Fluence

представили в 2009 году. Поставлялся в Россию и страны СНГ в 2010, 2011, 2012, 2013, 2014, 2015, 2021, 2021, 2021 годах. За этот период модель Fluence прошла рестайлинг два раза. Во много менялся экстерьер. Мы предоставляем полную информацию о предохранителях и реле рено флюенс. Покажем где находятся блоки, их фотографии и схемы с описанием назначения, а так же отдельно выделим предохранитель прикуривателя.

Предохранители и реле под капотом

Монтажный блок

Находится рядом со стойкой и закрыт защитной крышкой (коммуникационный отдел). Как открыть, можете посмотреть на рисунке.

1. 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, подсветка выключателей и переключате­лей на панели приборов
2. 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
3. 15А — Насос омывателя фар
4. 20А — Противотуманные фары
5. 10А — Дальний свет (левая блок-фара)
6. 10А — Дальний свет (правая блок-фара)
7. 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
8. 30А — Блоку правления ABS, ESP
9. 30А — Передний стеклоочиститель
10. 10А — Блок управления подушками безопасности
11. 20А — Не используется
12. 7,5А — Блок управления АКП
13. 25А — Система управления двигателем
14. 15А — Датчики концентрации кислорода — нагрев
15. 20А — Блок управления АКП
16. 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
17. 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
18. 15А — Блок управления электрооборудованием
19. 30А — Стартер
20. — Не используется
21. 20А — Топливный модуль, катушки зажигания
22. 10А — Электромагнитная муфта компрессора кондиционера

Дополнительный блок

Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.
