Подтянул ручник
Цена вопроса 10,000р. (нет, не опечатка)
А еще месяц ожидания запчастей и разговоров с менеджерами.
Суть проблемы:
Попросил подтянуть ручник. Оказалось, что он уже на пределе и тянуть больше некуда.
У аута на внутренней стороне диска стоят отдельные колодки ручника (барабанные).
Пробил по вин коду оригинальные, цена — как всегда космос.
Экзист показал самую частую замену оригинальных барабанных колодок — TRW GS 8725. Пришли.
Разобрали тормоза и выяснили, что как и во многих подобных случаях диск проржавел изнутри.
Заказал новый неоригинальный диск и, разумеется, новые дисковые колодки.

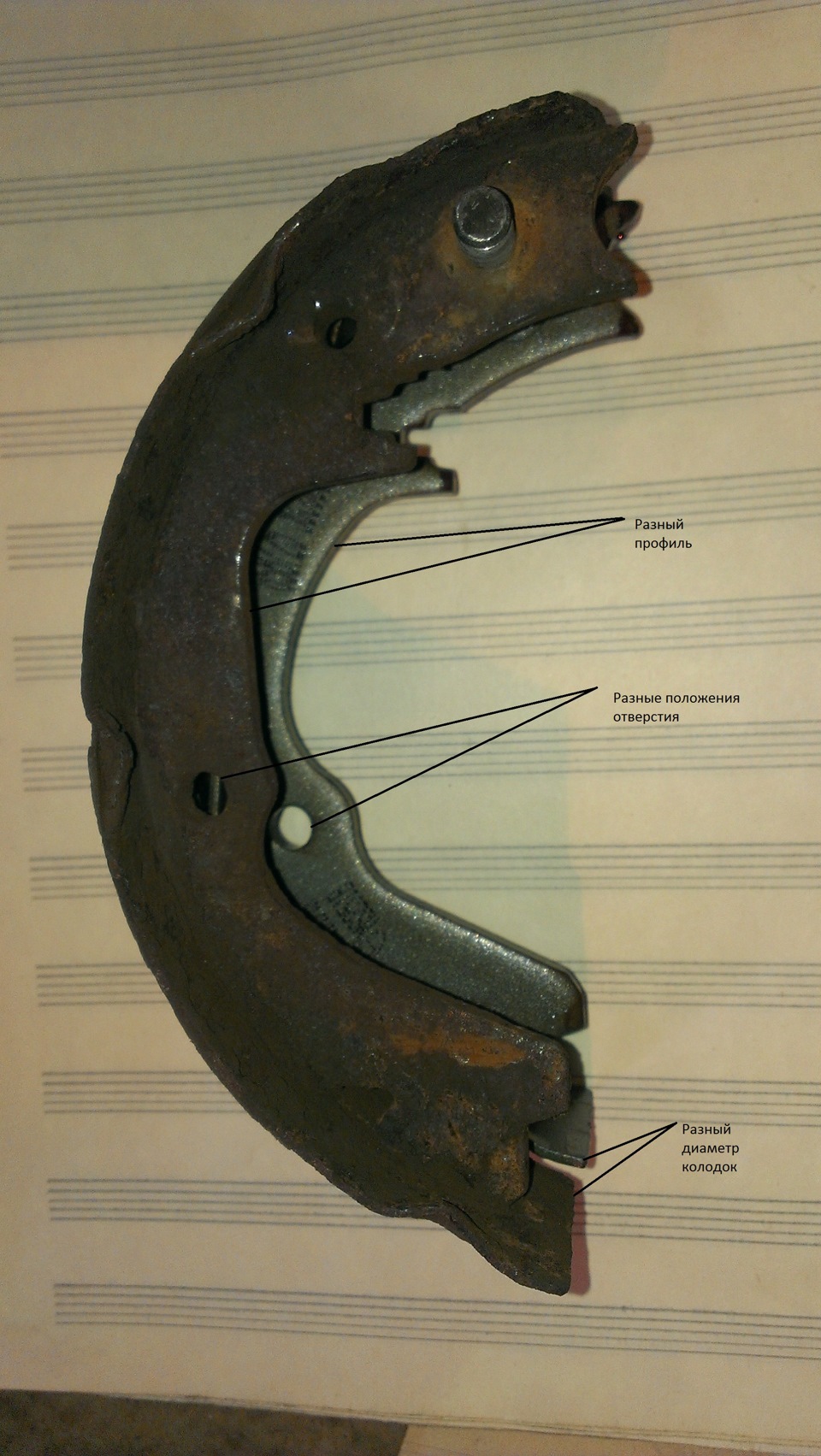

Когда сняли барабанные колодки, то поняли, что они другой формы, чем те, что пришли.
Их не перепутали, никаких других вариантов оснащения нет, по фотографиям (в каталогах) эти колодки выглядят как оригинал.
На других аутах такая же ситуация. По вину — одни, по факту — другие.
Почитал, поговорил, никто не знает в чем дело. На драйве просто сверлят в этих колодках новые дырки.
В комментах говорят, что оригинал встает как оригинал. Так что где путаница не знаю. Может в схемах/фотографиях.
Знакомые подсказали, что снятые колодки похожи на легаси вагон 2010 года. Перезаказал аналог для них.
Читал еще (www.drive2.ru/l/7414948/), что подходят колодки TRW GS 8479, но сам не проверял.
И заодно ремкомплект внутренних механизмов BBP, т.к. все пружинки ржавели вместе с диском и порядком истончились.
Цены на оригинальные пружинки — по несколько сотен за штуку.
Недели 3 ездил без ручника, потому что старые колодки рассыпались при снятии/установке.
После всех этих заморочек все наконец-то встало на место.
Я раньше думал, что знаю насколько сложно и дорого обслуживать субару. Ничего-то я не знал.
Такие вот дела, захотите покататься на ручнике — готовьтесь менять зад (и себе и ауту).
Bbp 17388 Ремкомплект тормозного механизма 1 052,11
Triscan 8100 68002 Колодки тормозные барабанные, комплект 2 434,08
TRW GDB 3373 Колодки тормозные дисковые, комплект "COTEC" 1 978,83
Nipparts N3317007 Диск тормозной 2 * 1 573,99 = 3 147,98
Работа — 2000р.
